前言

充电头网淘到了戴尔一款600W冗余电源，这款电源用于存储阵列供电，采用双电源冗余配置，提升供电可靠性。这款电源由光宝科技代工，具备80PLUS银牌转换效率。电源支持100-240V宽电压输入，具备12V，5V和5V待机输出。

电源采用长条形金属外壳，内部设有散热风扇。电源输入端设有脱扣把手，指示灯，品字插座和电源开关，输出端设有连接器用于供电，电源采用PFC+移相全桥架构。下面就带来戴尔这款600W冗余电源的拆解，一起看看内部的做工和用料。

戴尔600W存储阵列冗余电源外观

戴尔600W冗余电源采用金属外壳，通过螺丝固定。

壳体侧面设有接地弹片。

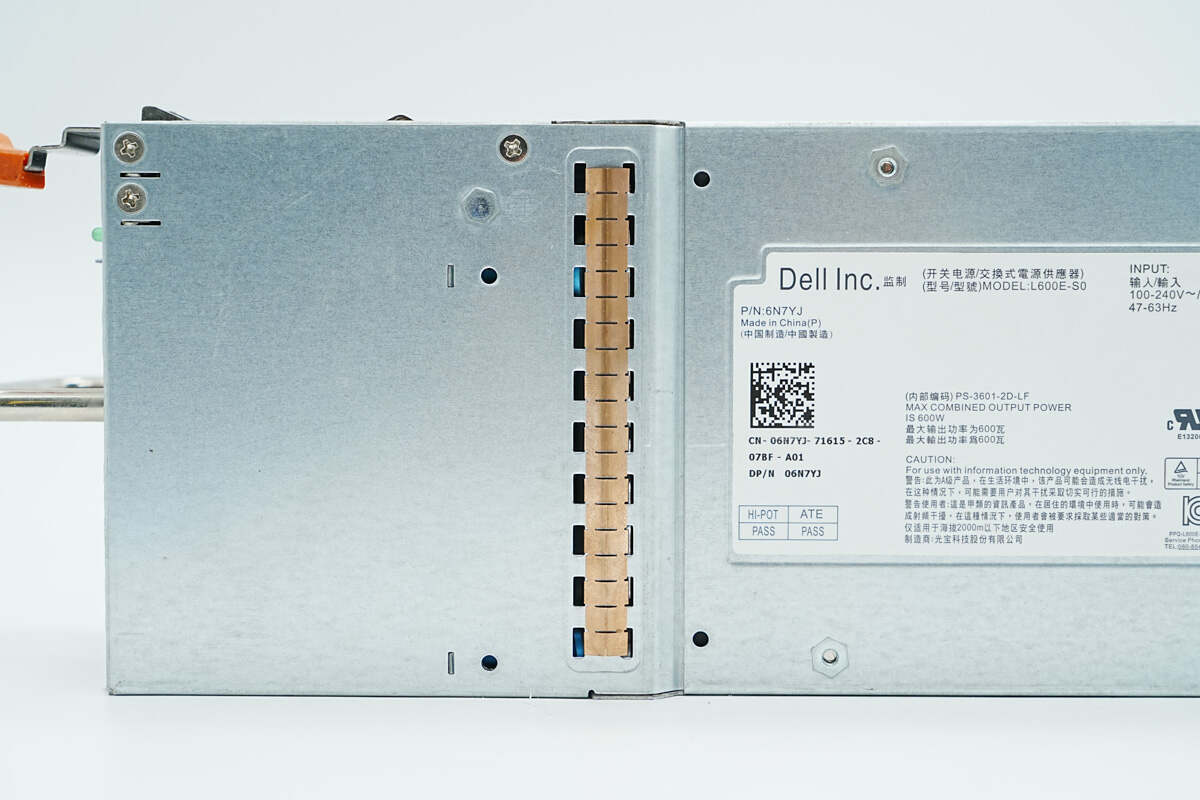

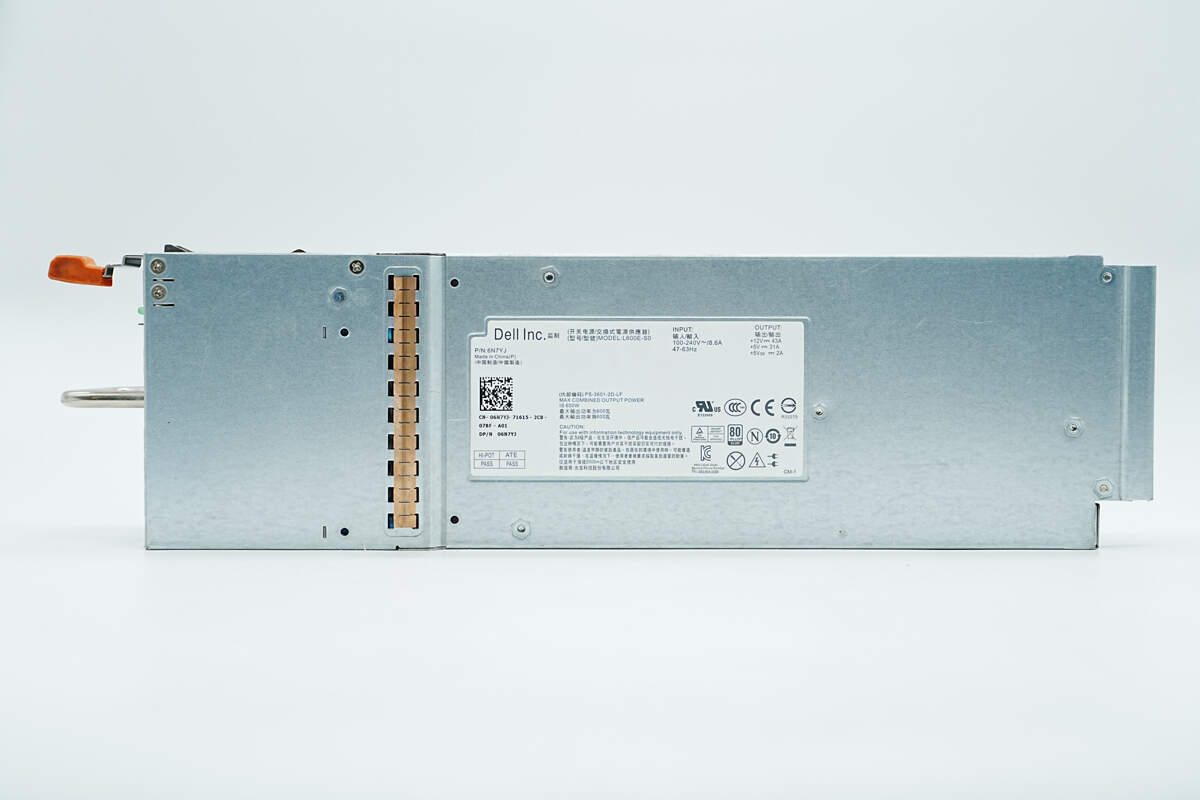

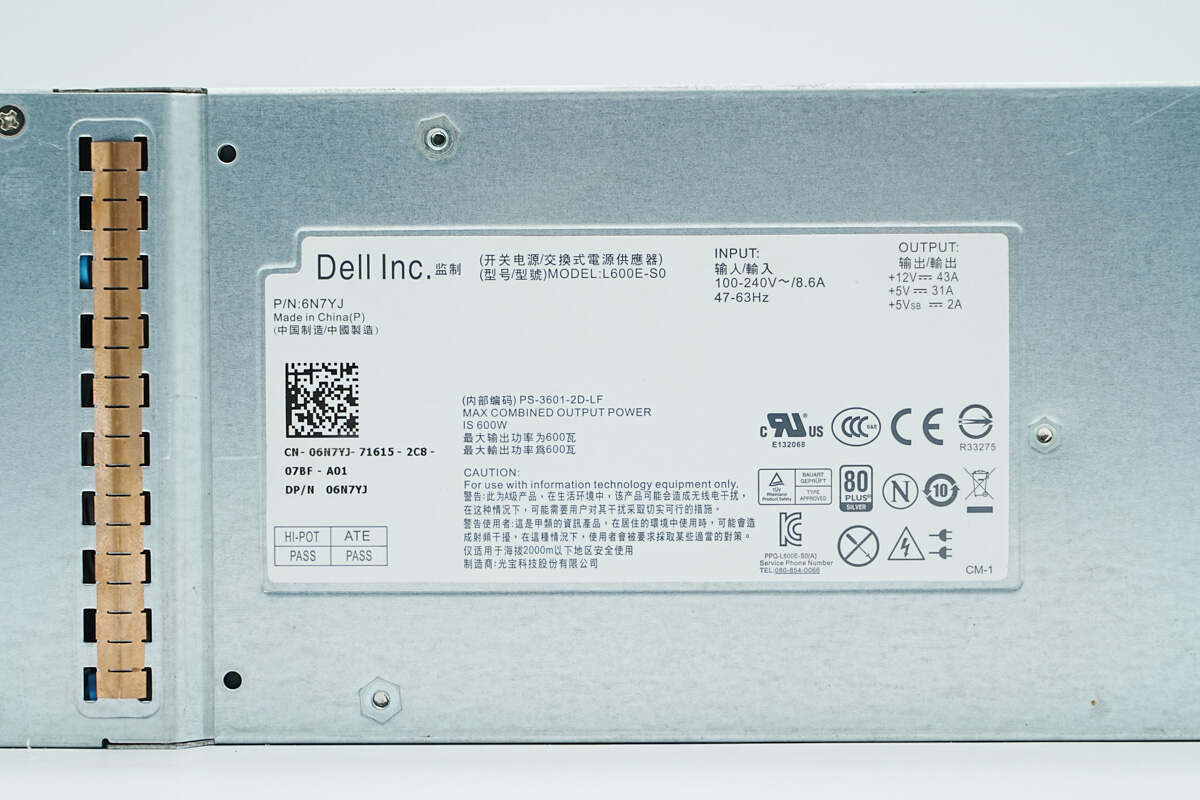

电源机身铭牌特写：

型号：L600E-S0

输入：100-240V~/8.6A 47-63Hz

输出：+12V 43A

+5V 31A

+5Vsb 2A

最大输出功率600W

制造商：光宝科技股份有限公司

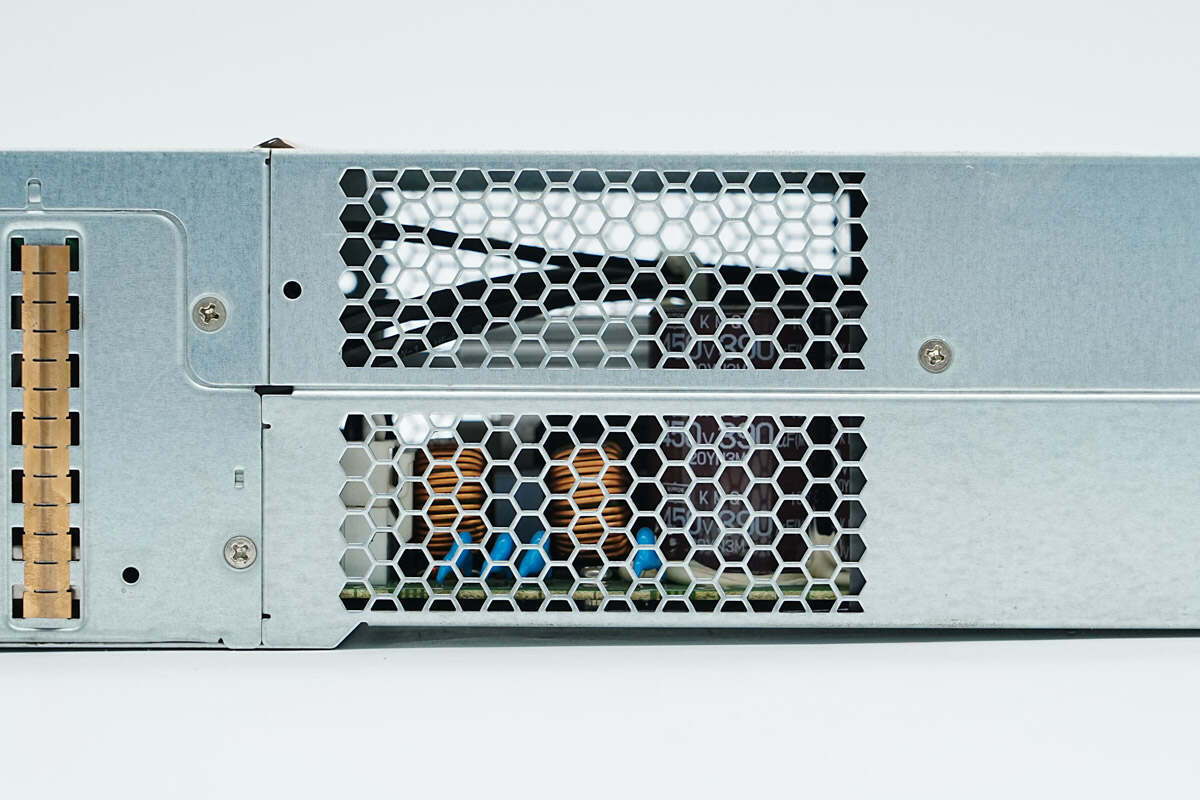

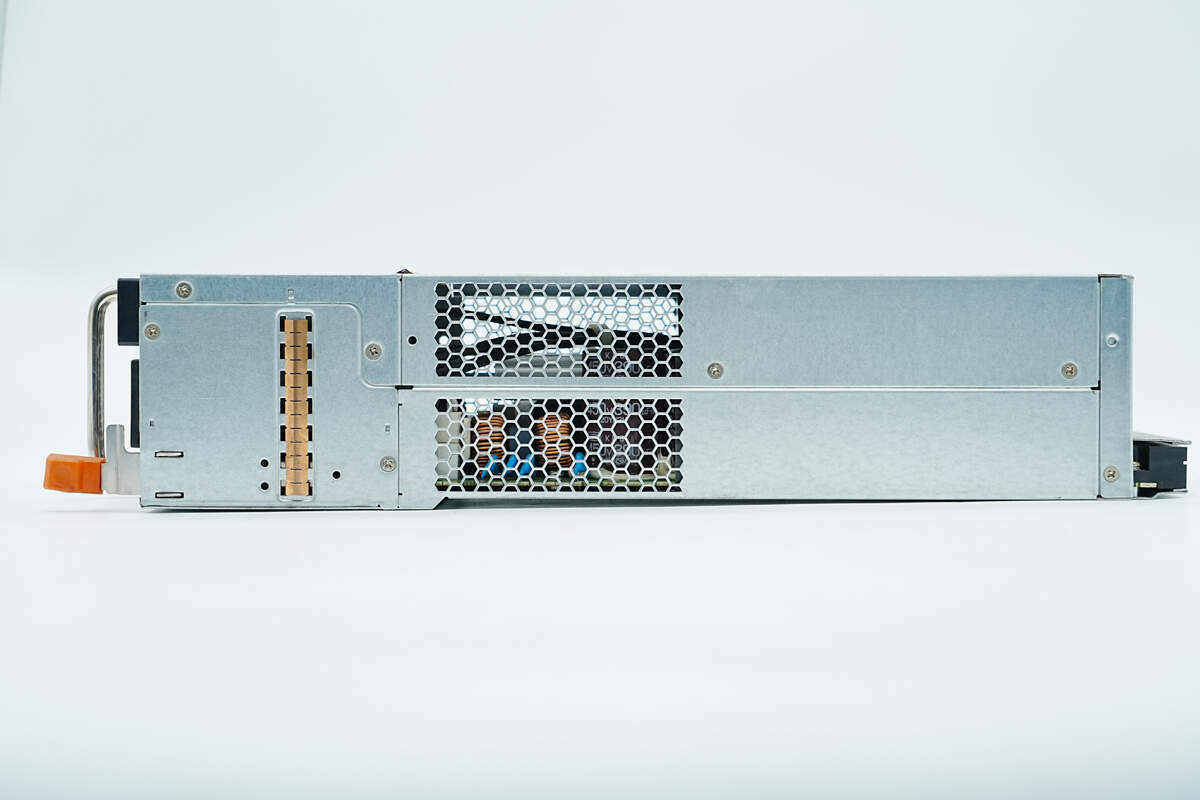

电源壳体侧面开孔，吸入空气为整机散热。

壳体侧面设有接地弹片。

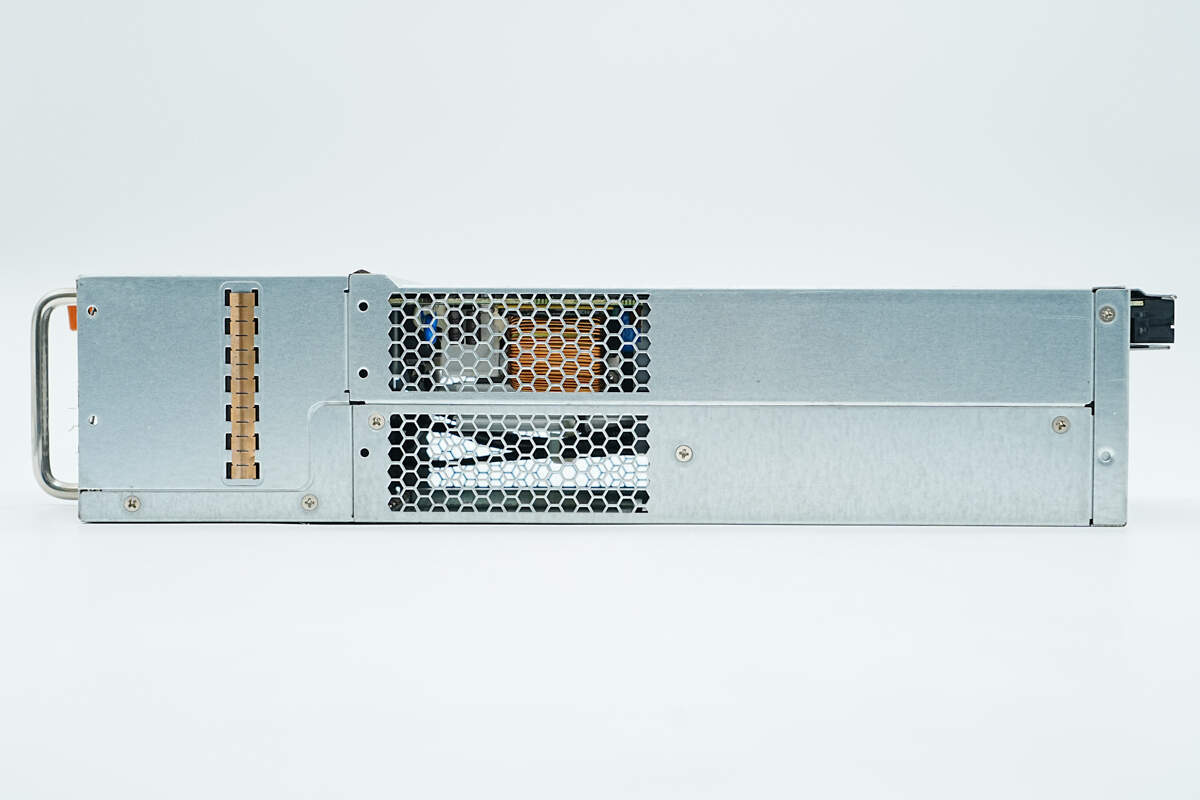

机身两侧都设有开孔用于进气。

对应的另外一侧为同样的设计，设有接地弹片和进气开孔。

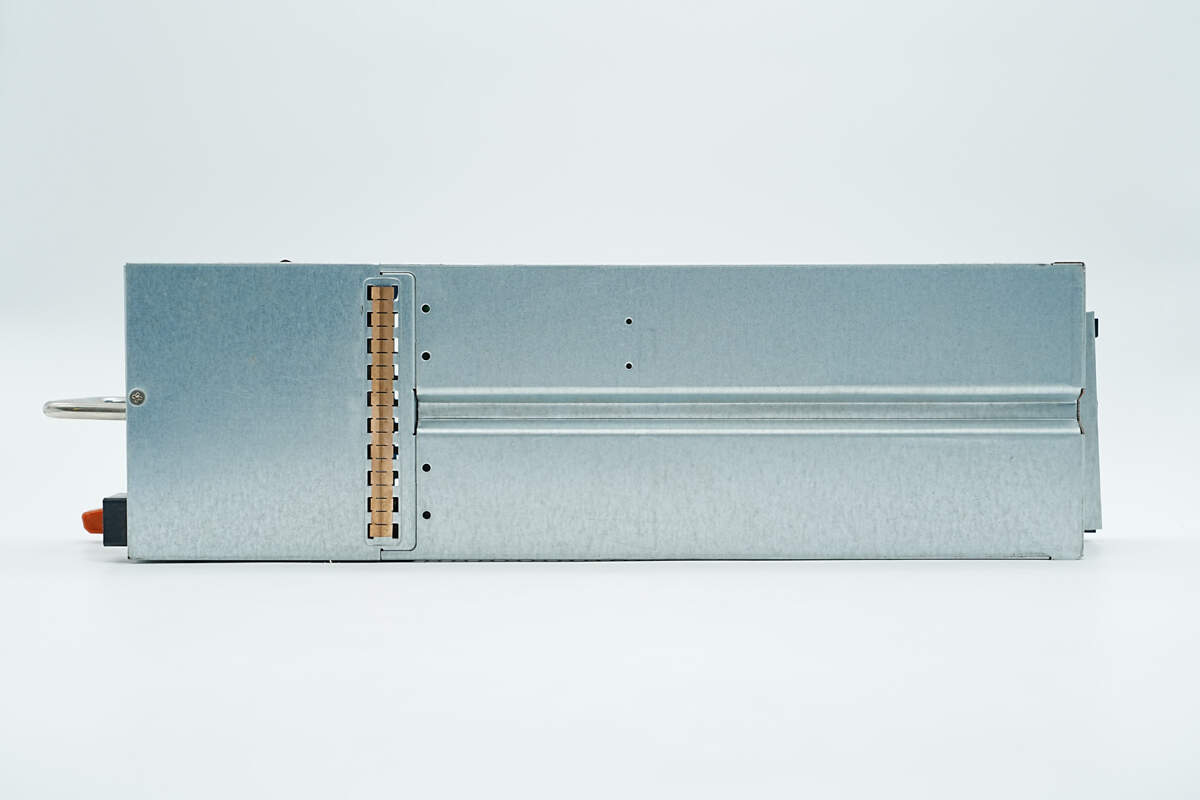

机身另一面设有接地弹片和滑道。

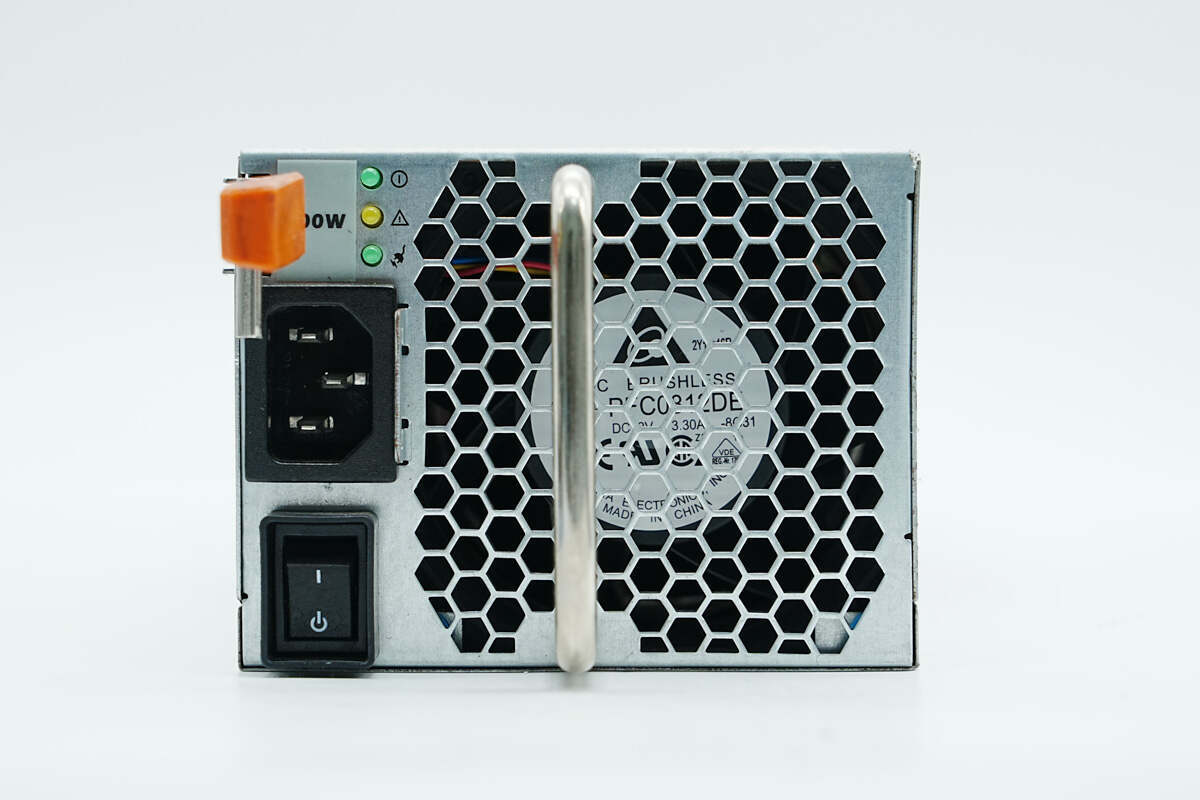

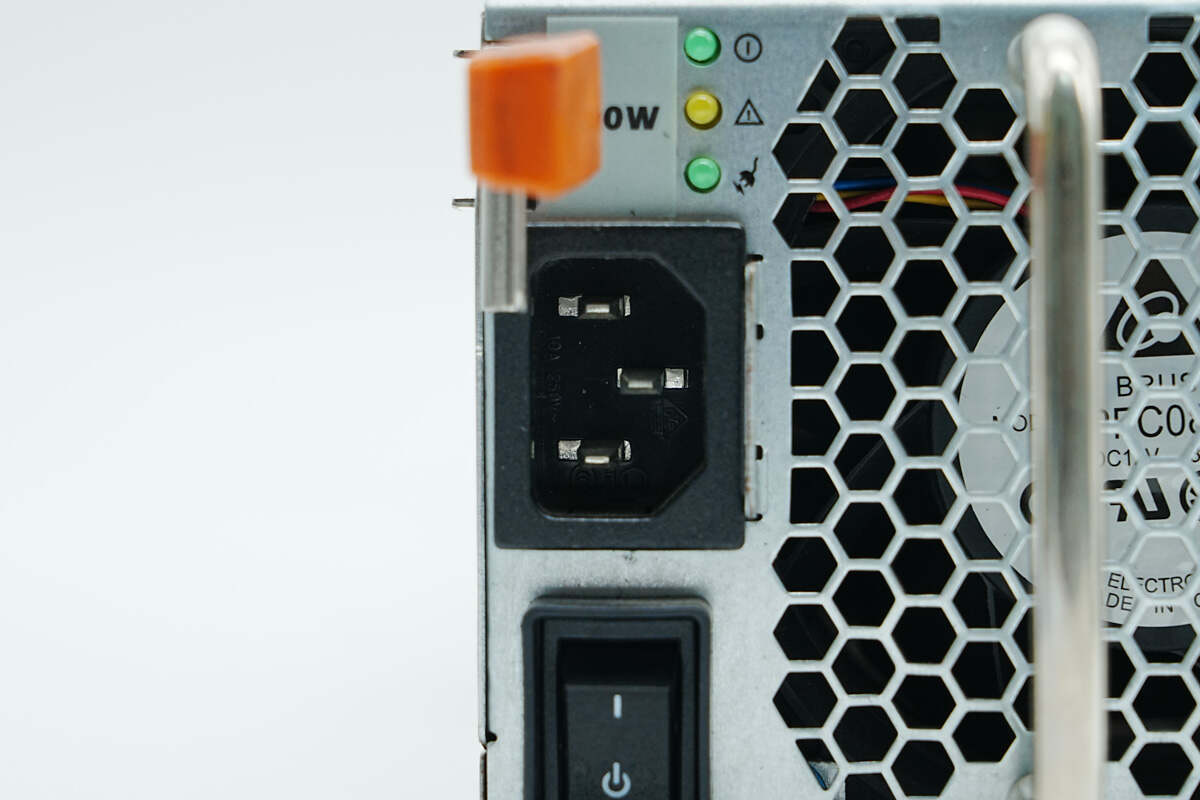

电源输入端设有提手，散热风扇，指示灯，品字电源插座，电源开关和脱扣把手。

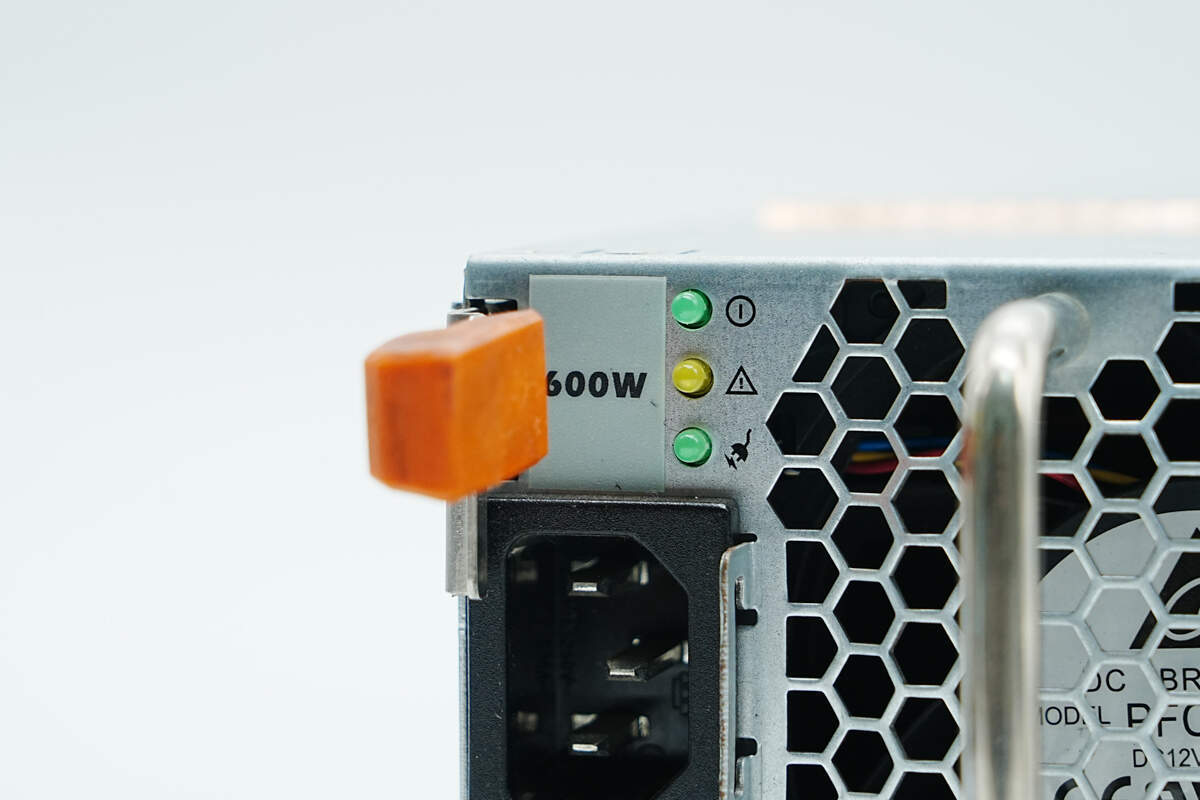

电源脱扣把手下方印有电源功率600W，还设有工作指示灯。

下方为品字输入接口。

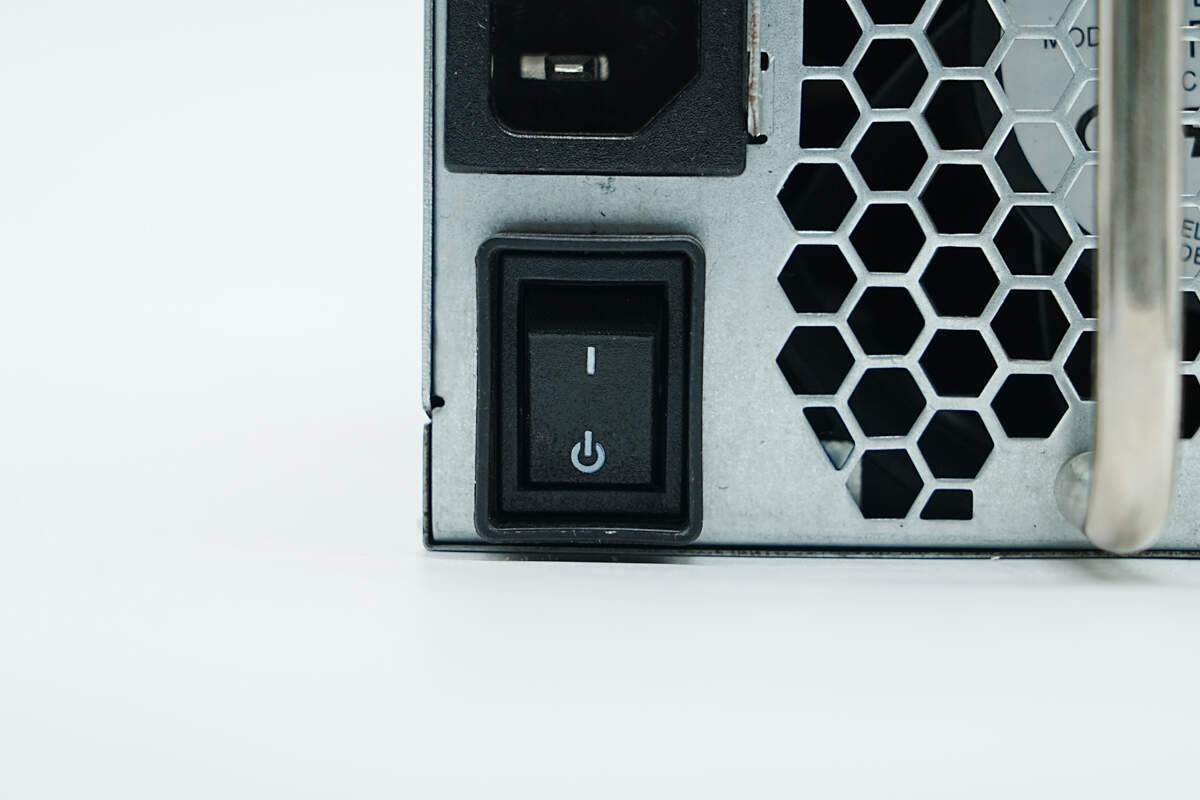

电源开关特写。

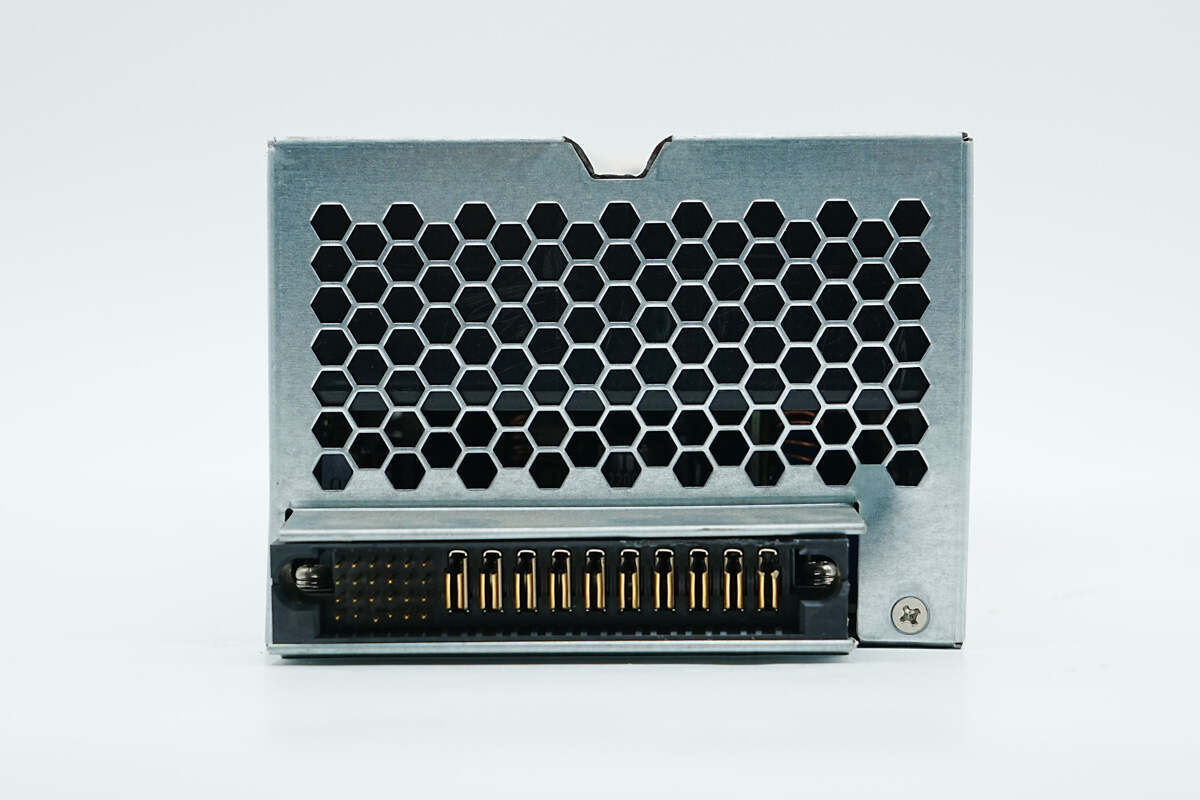

电源输出端设有散热孔和连接器。

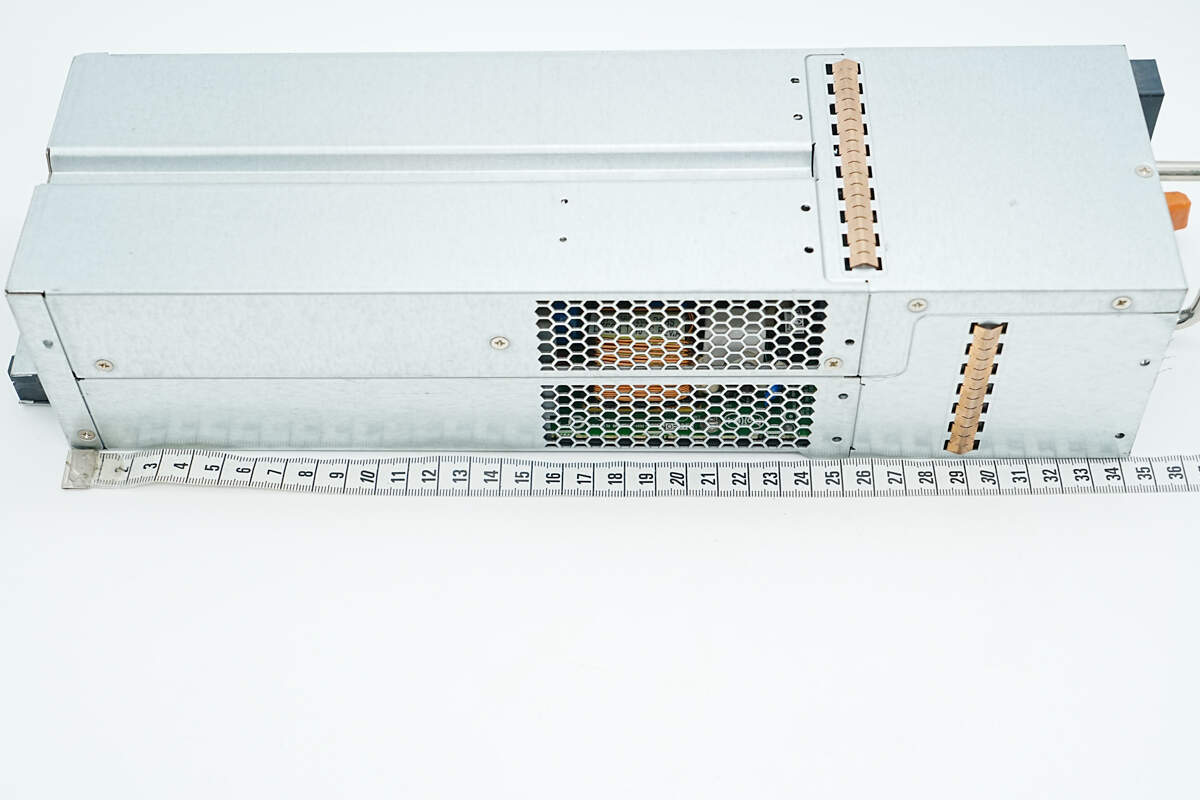

测得电源机身长度约为343mm。

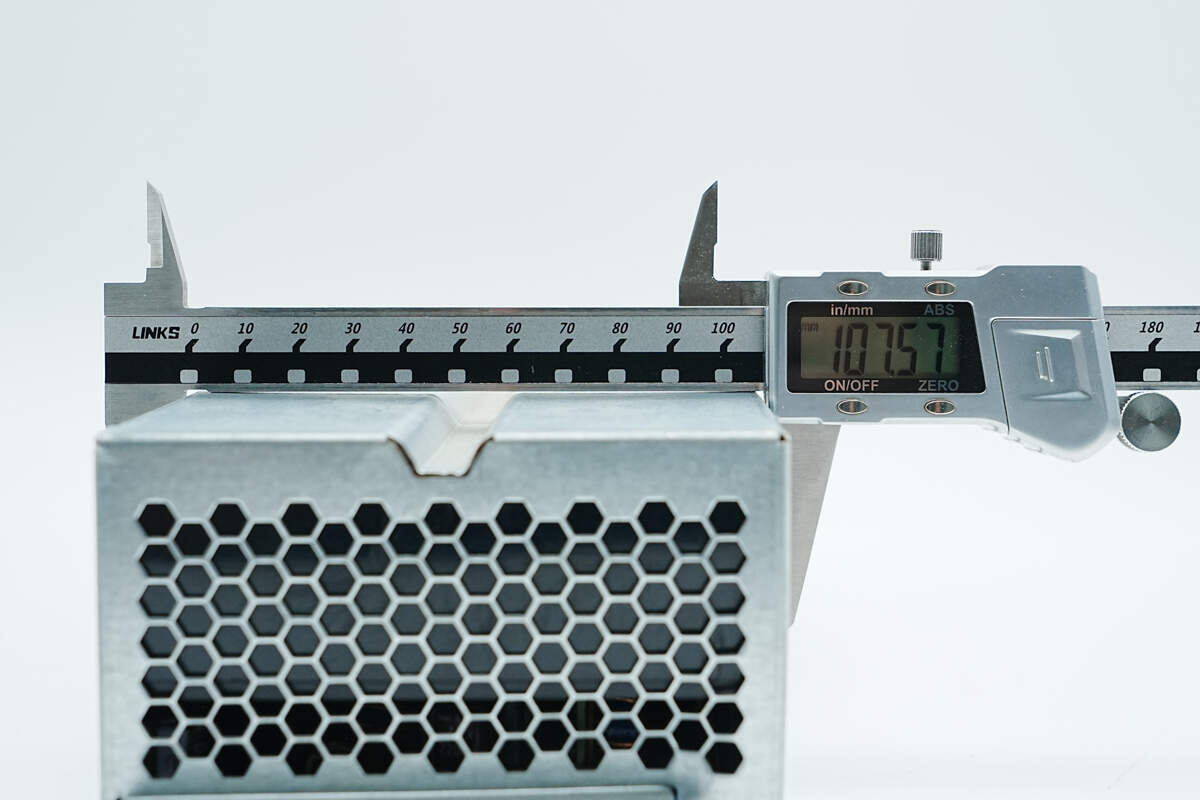

机身宽度约为107.6mm。

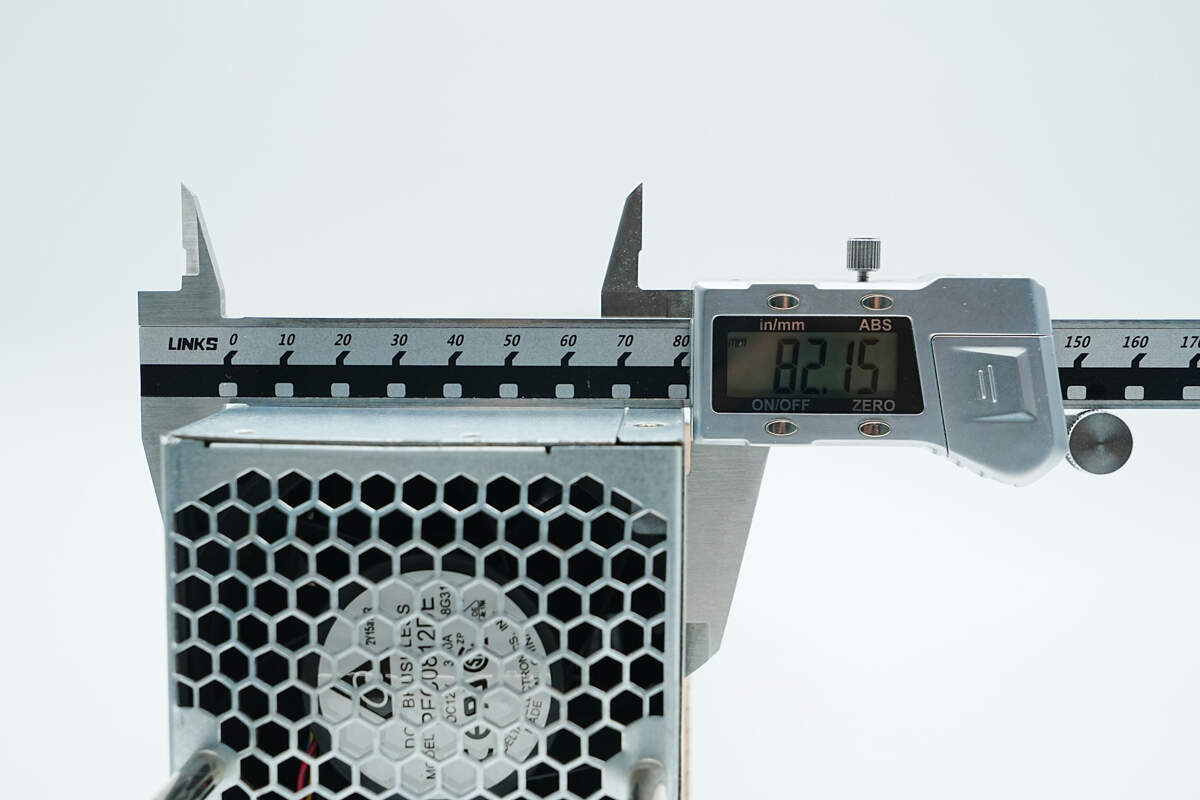

机身高度约为82.2mm。

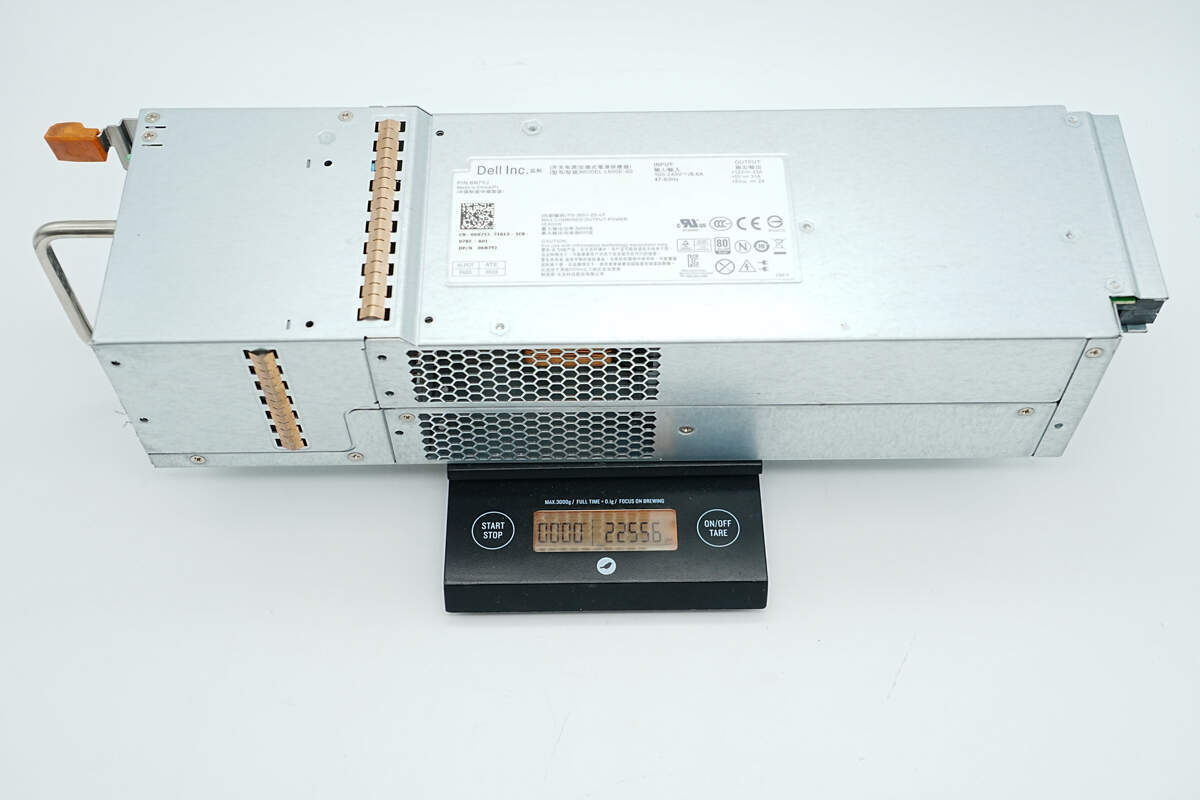

测得电源模块重量约为2256g。

戴尔600W存储阵列冗余电源拆解

看完了戴尔这款冗余电源的外观展示，下面就进行拆解，一起看看内部的做工和用料。

拧开固定螺丝，拆开电源外壳。

壳体通过冲压铆接连接。

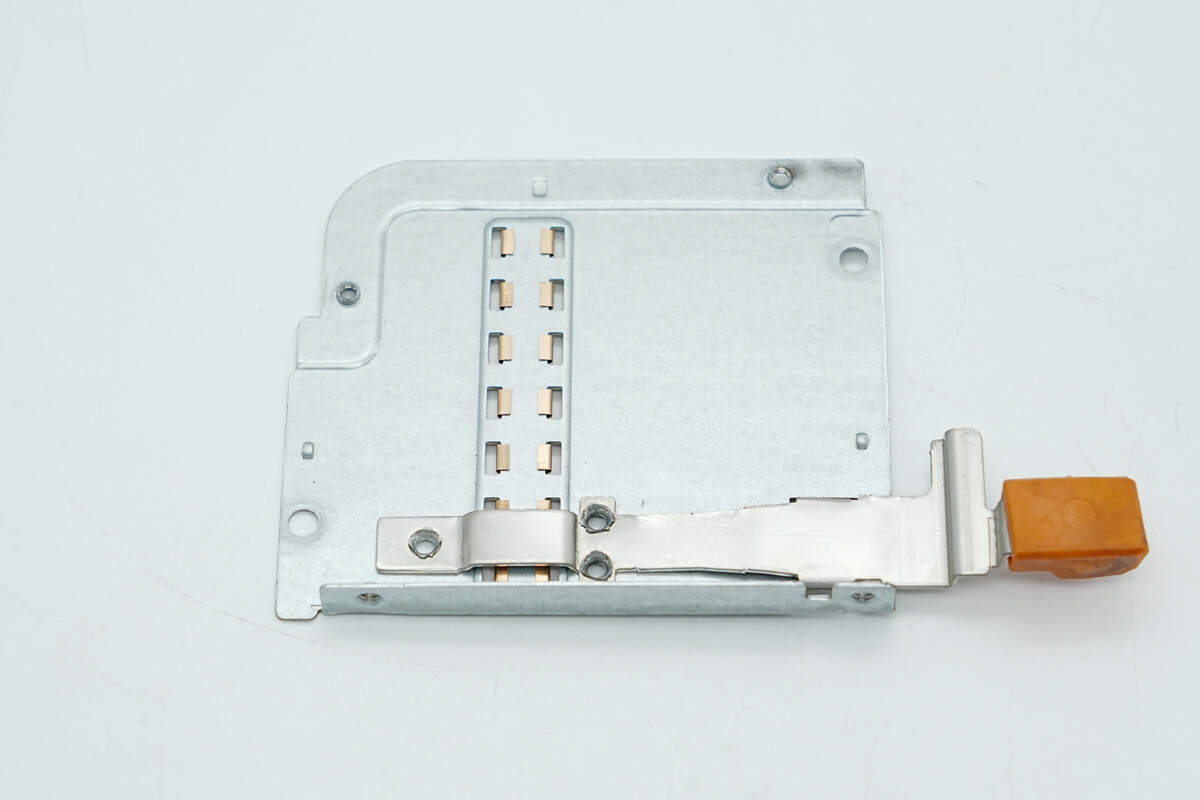

侧面脱扣把手盖板通过螺丝固定。

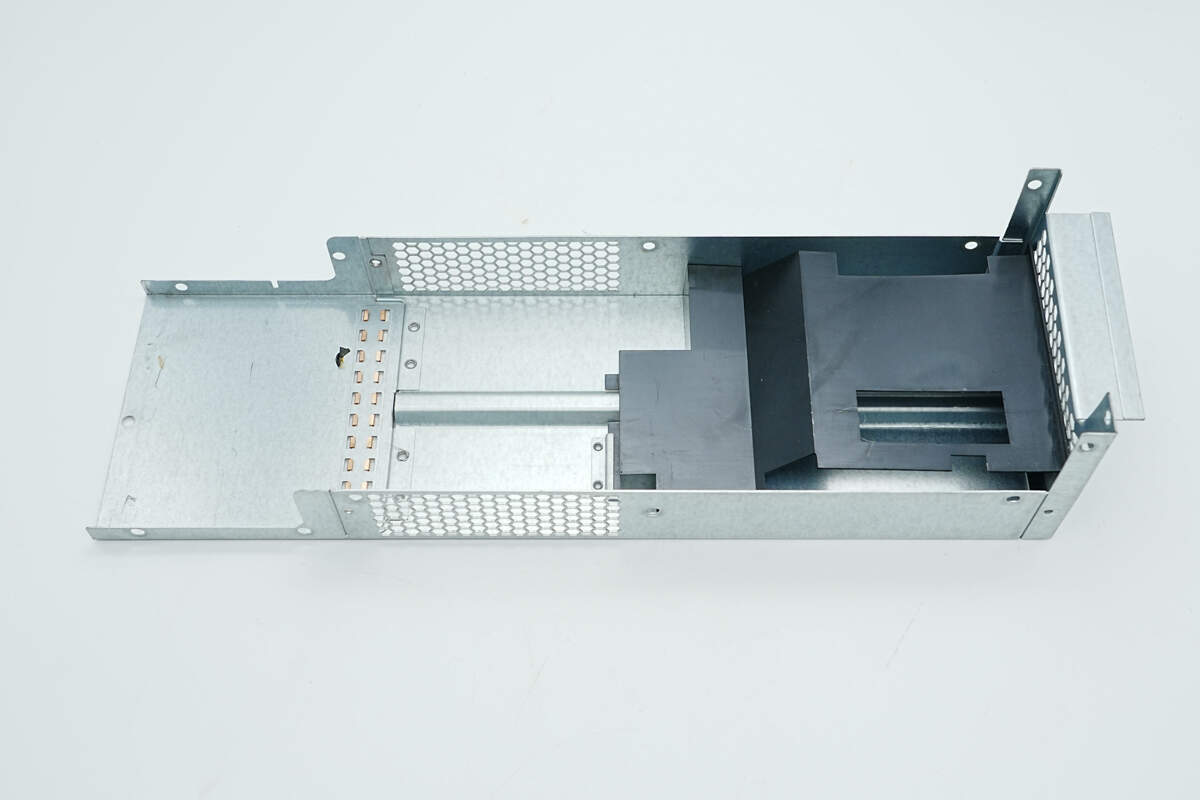

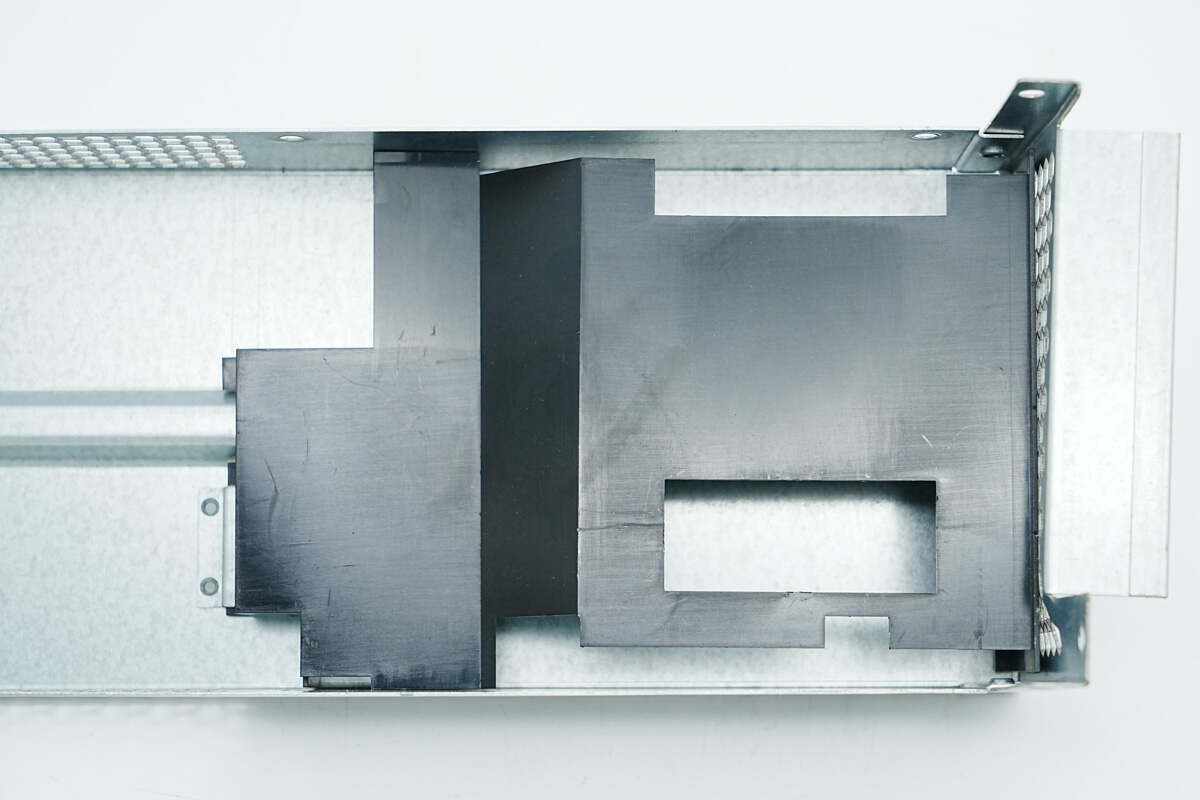

壳体内部设有塑料盖板引导气流。

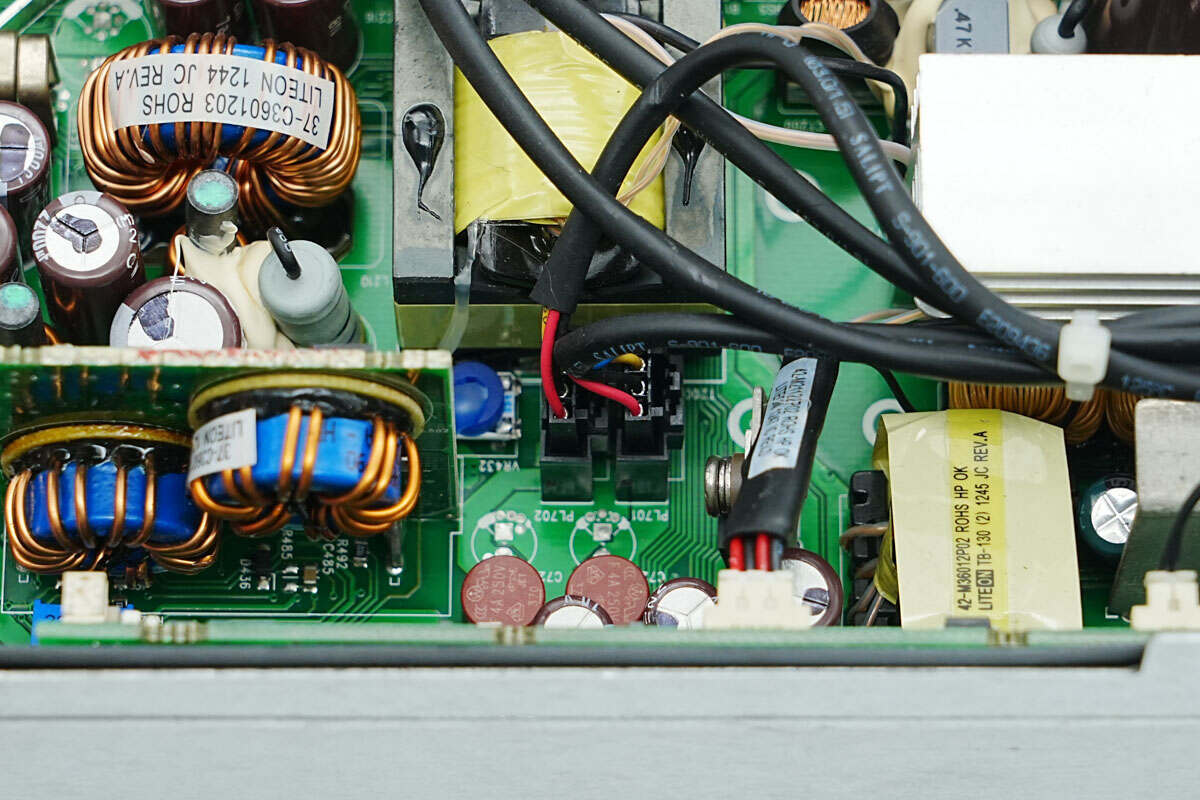

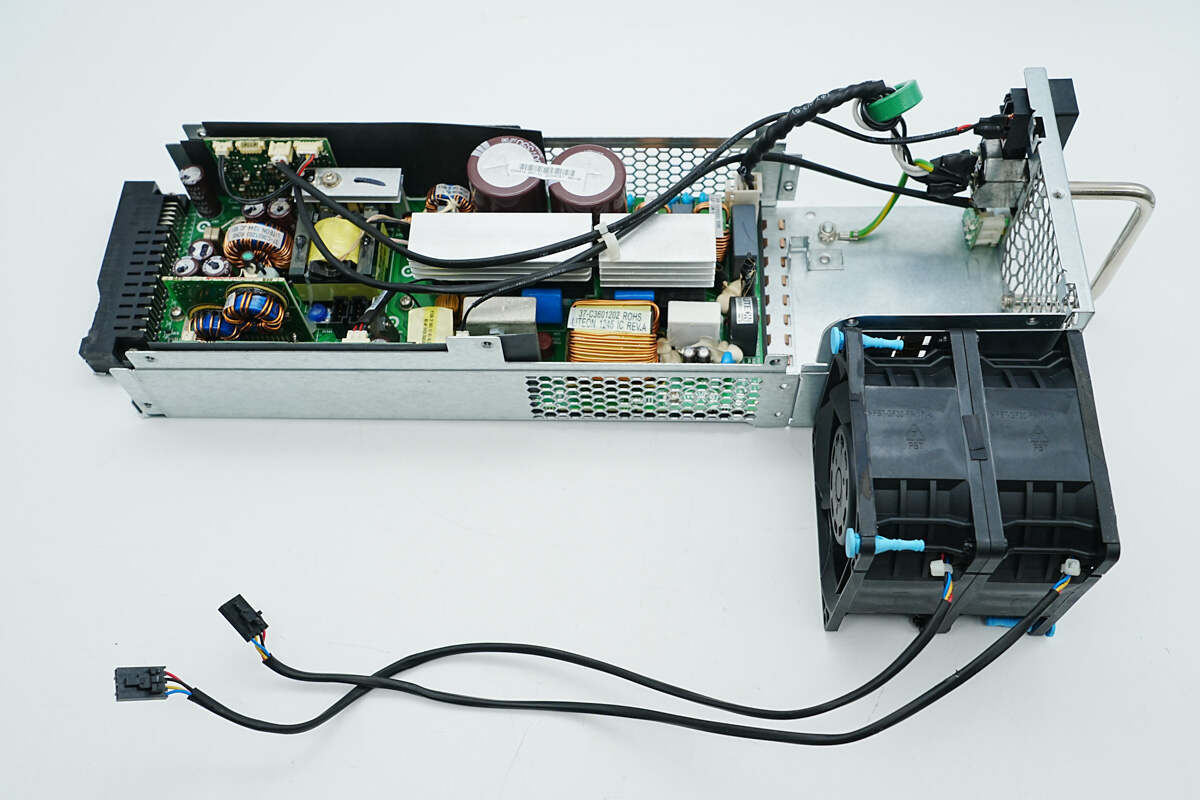

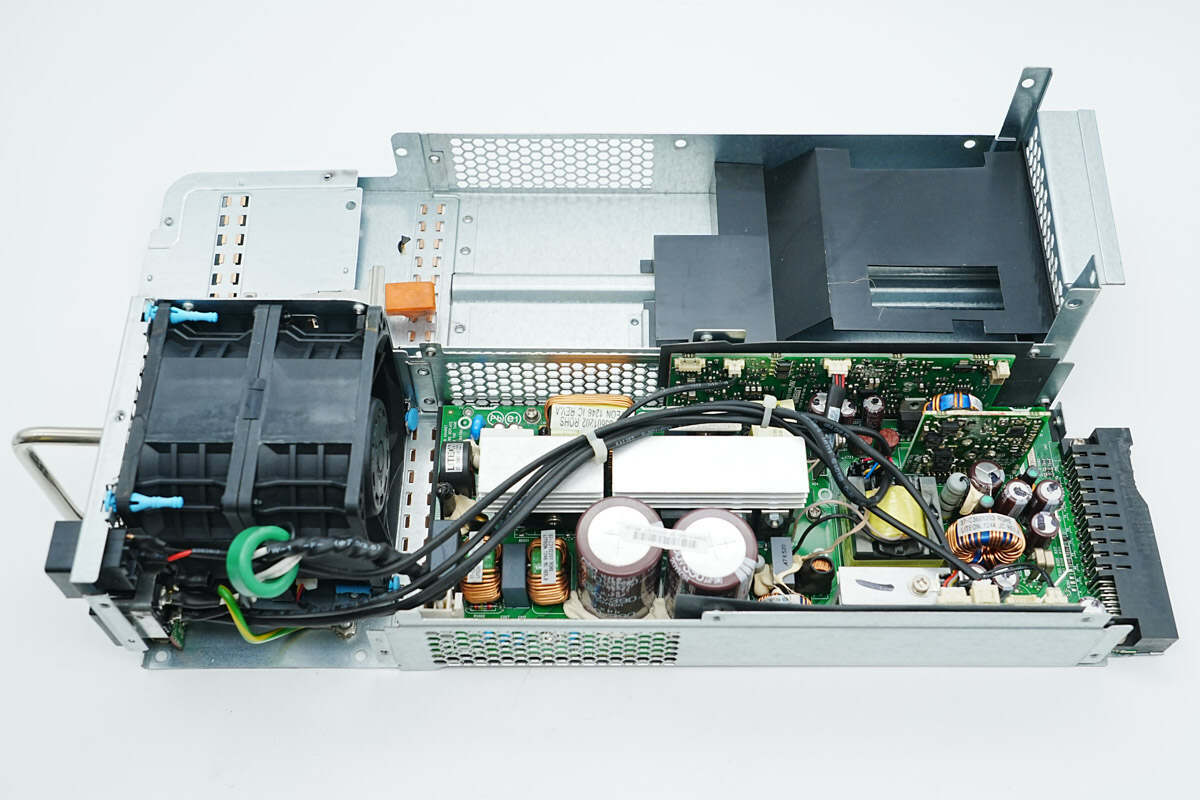

PCBA模块通过螺丝固定在壳体内部，导线外套热缩管绝缘，并通过扎带固定。

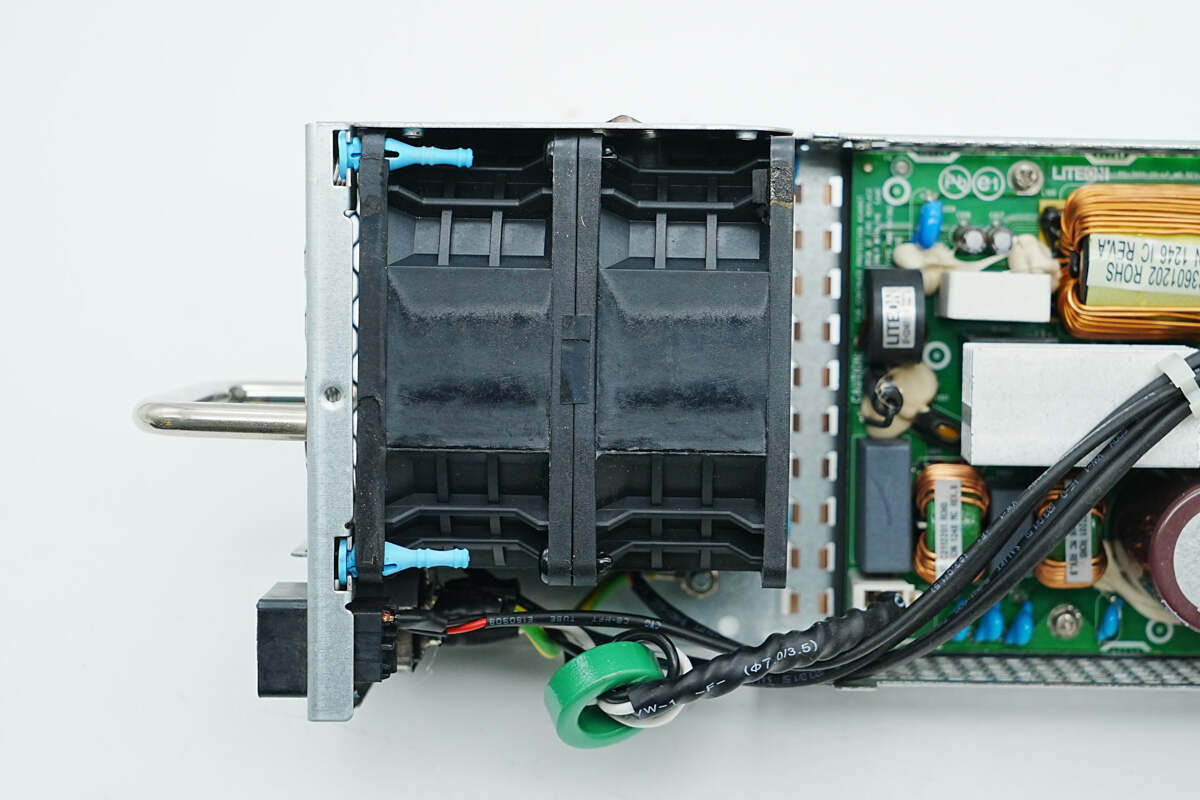

散热风扇为两个重叠设计，通过壳体固定。

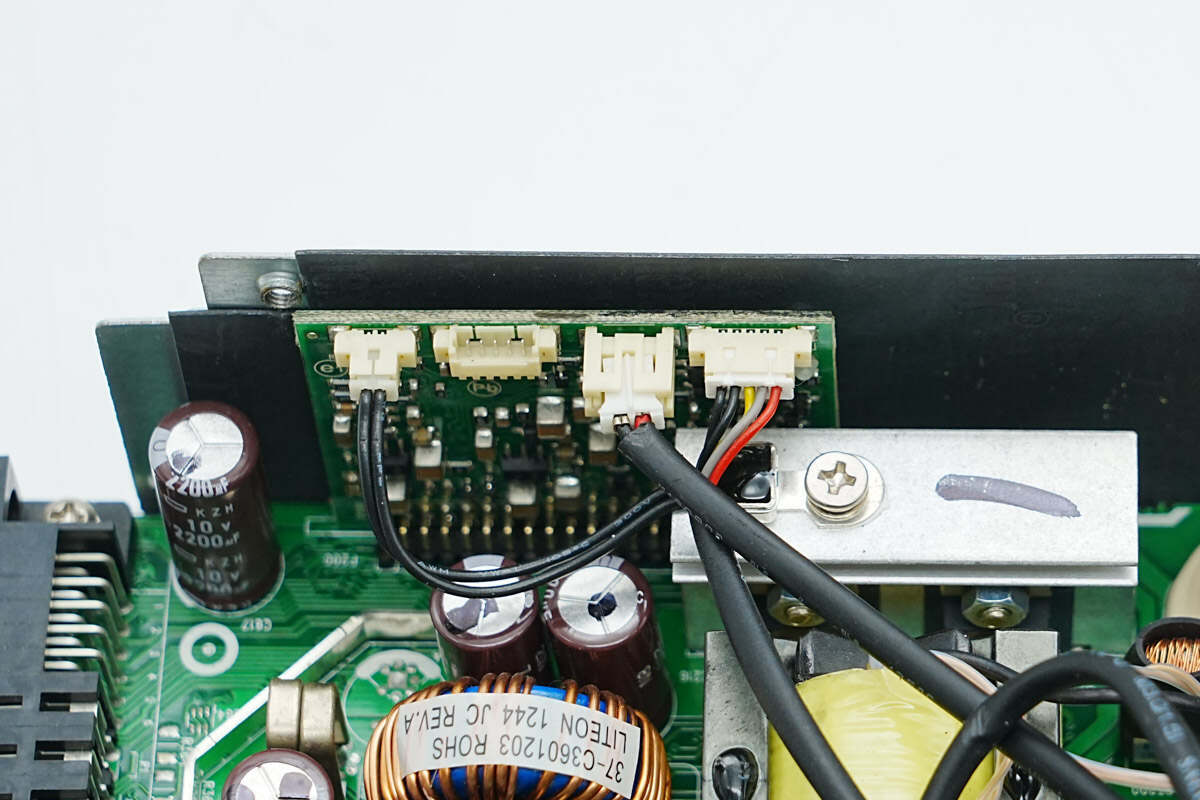

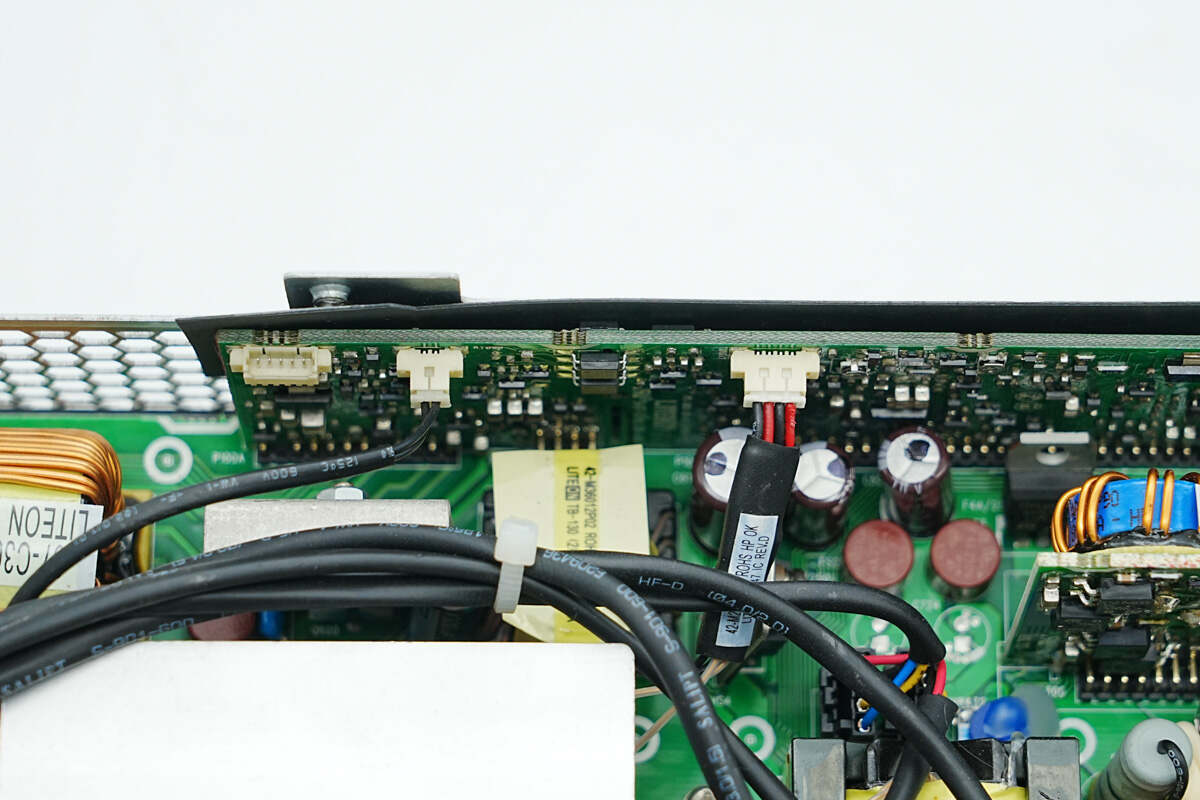

侧面小板设有连接器连接导线。

输出侧小板也设有连接导线。

散热风扇通过插接件连接。

从壳体中取出散热风扇。

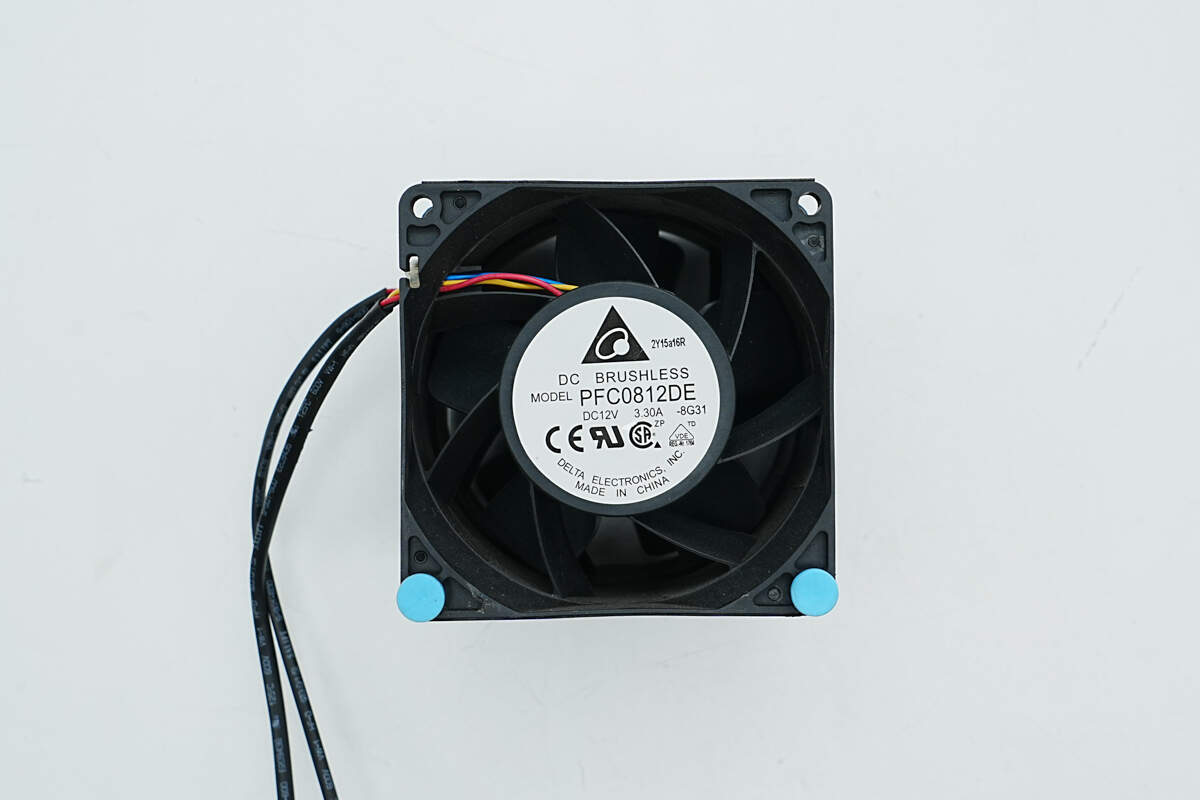

散热风扇来自台达，型号PFC0812DE，为8038尺寸，规格为12V 3.3A。

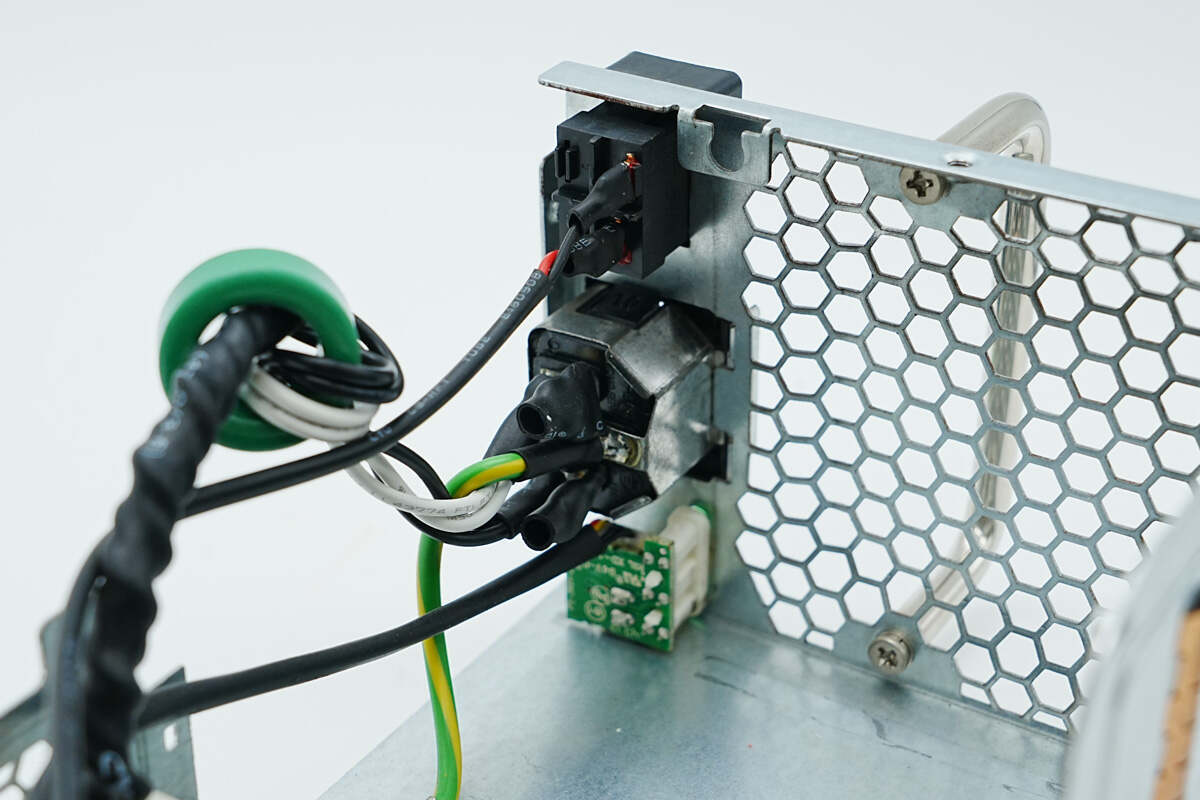

电源开关，品字输入插座和指示灯小板通过导线焊接连接。

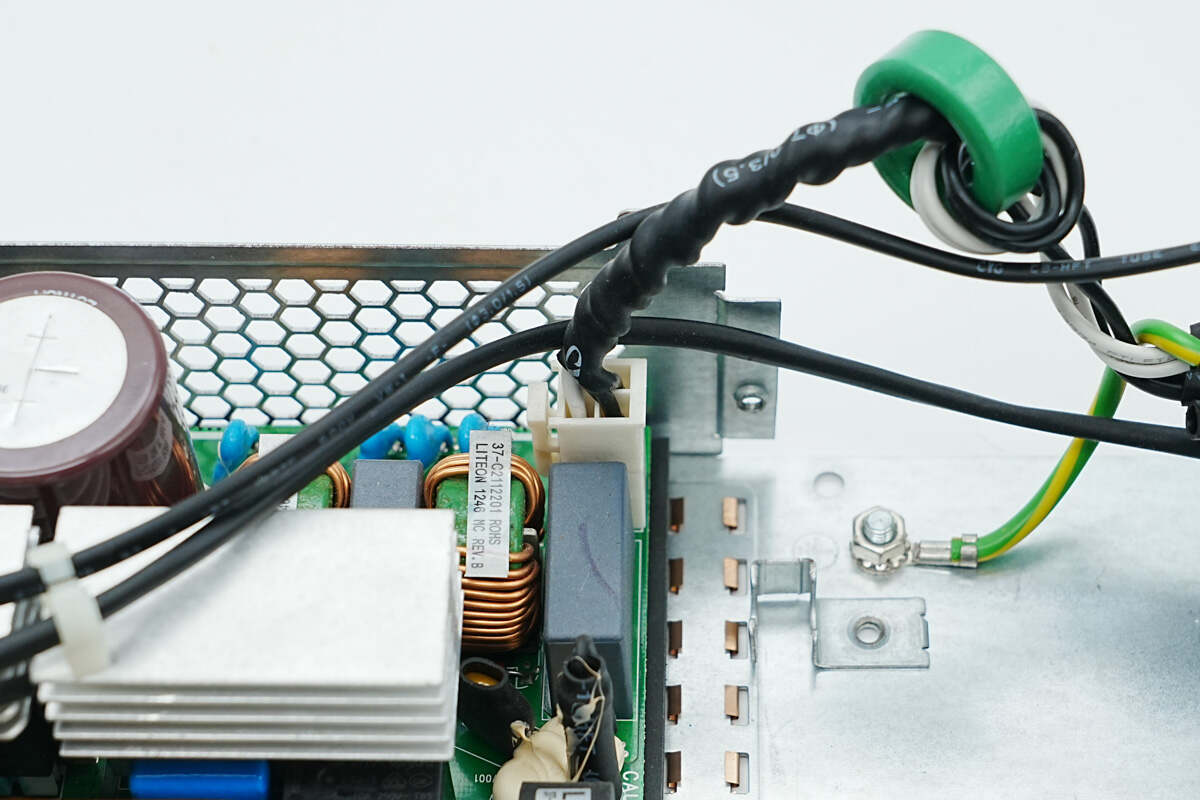

输入端导线通过插接件连接到PCBA模块，并设有磁环抑制高频干扰，接地线通过螺丝固定到金属外壳。

拧下固定螺丝，取出PCBA模块，壳体内部设有麦拉片绝缘。

实测PCBA模块长度约为265mm。

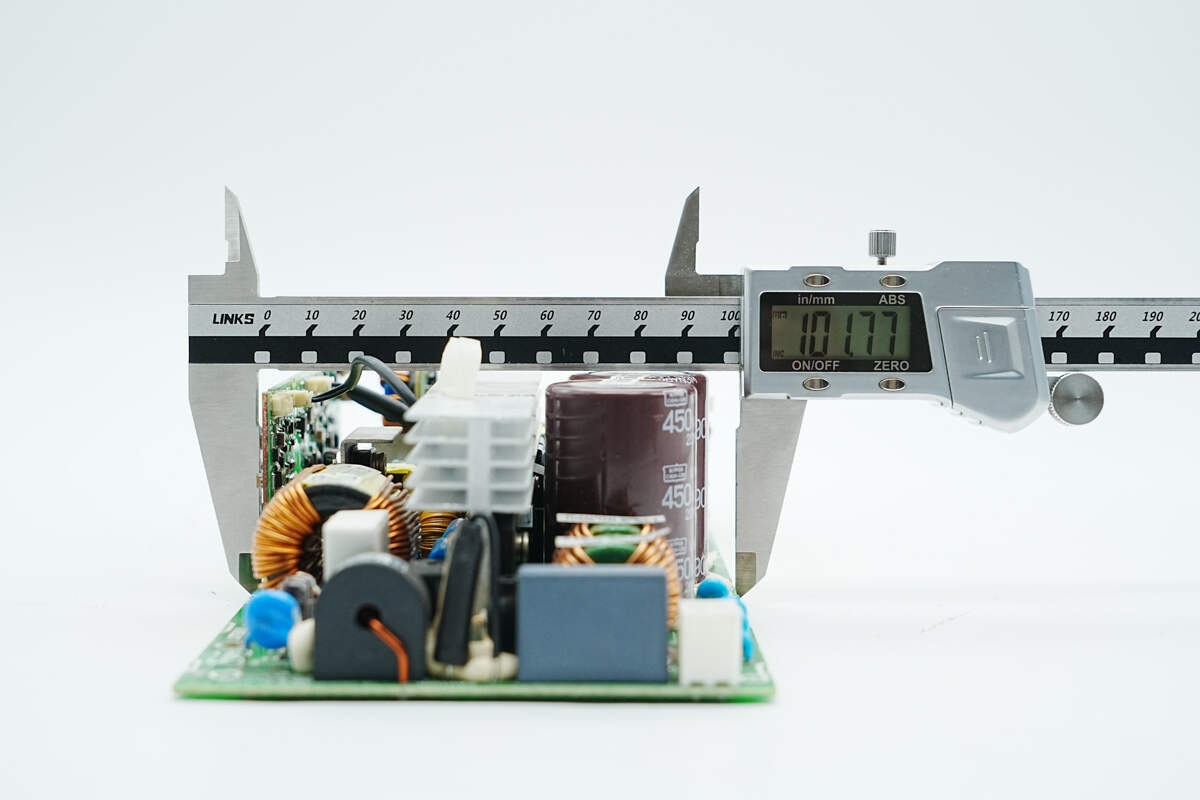

PCBA模块宽度约为102mm。

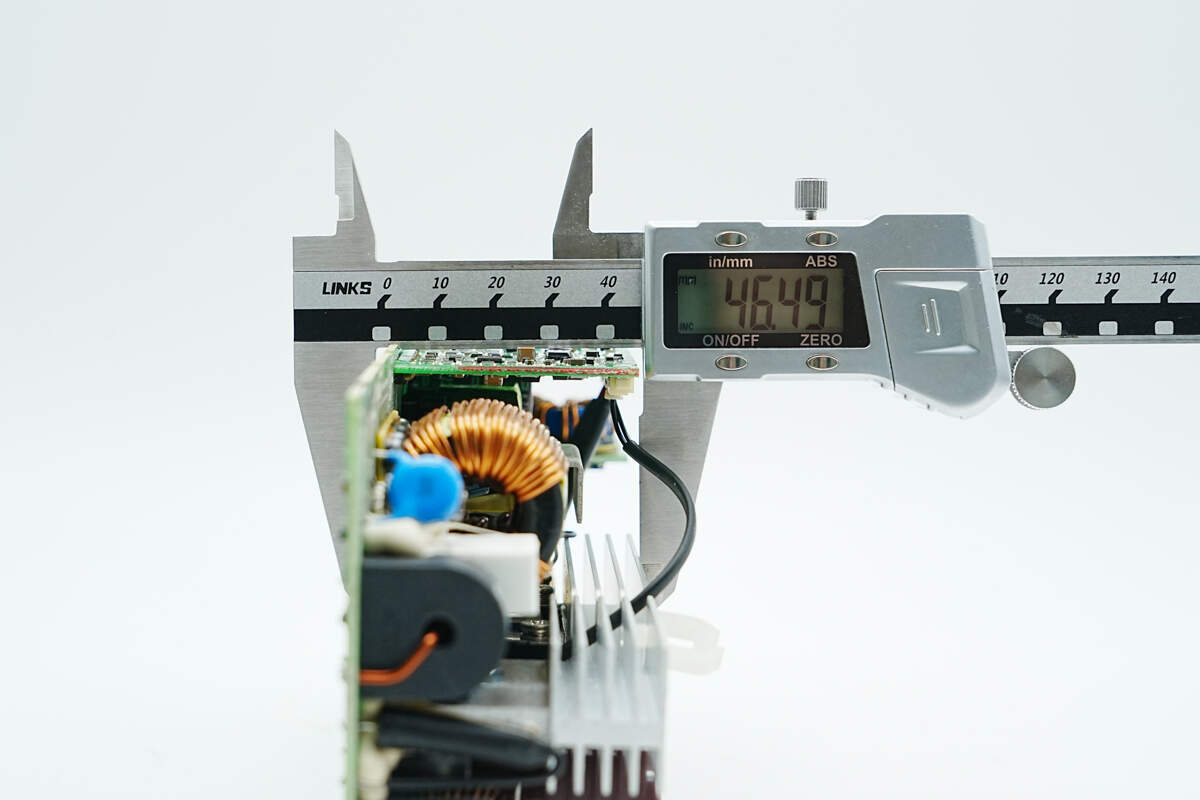

PCBA模块厚度约为46.5mm。

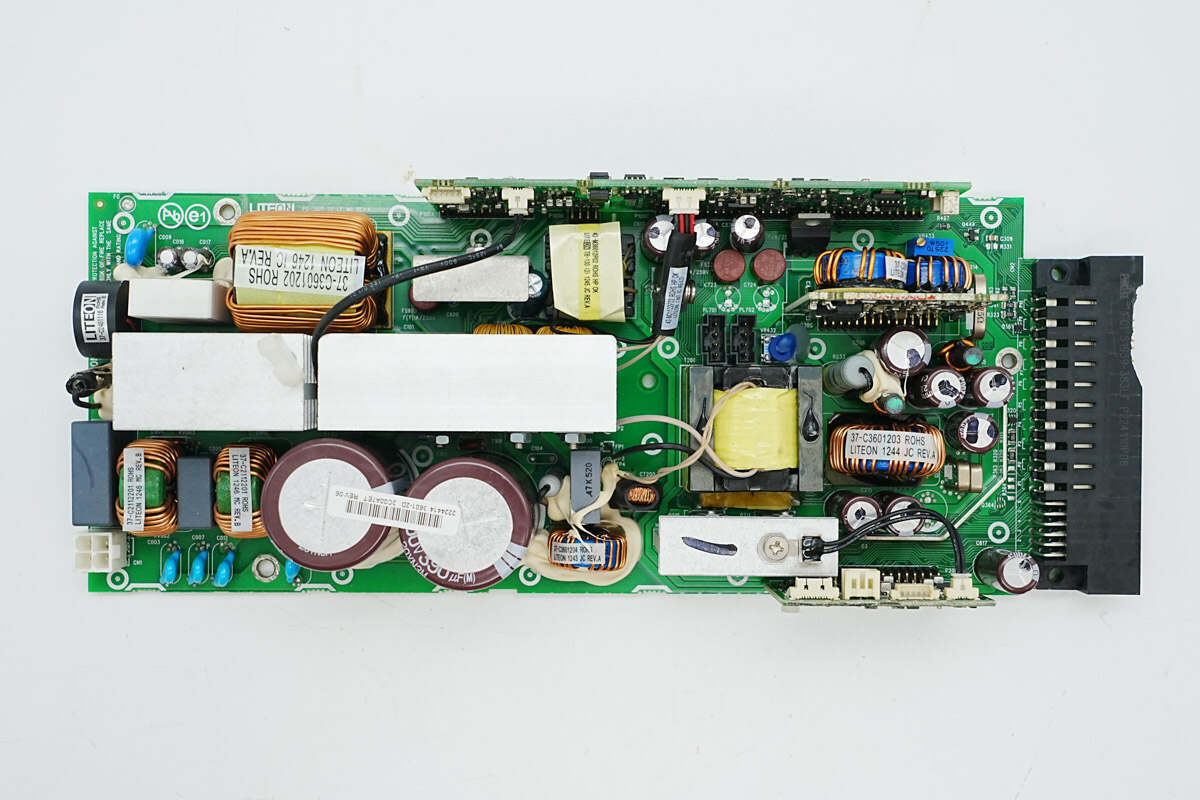

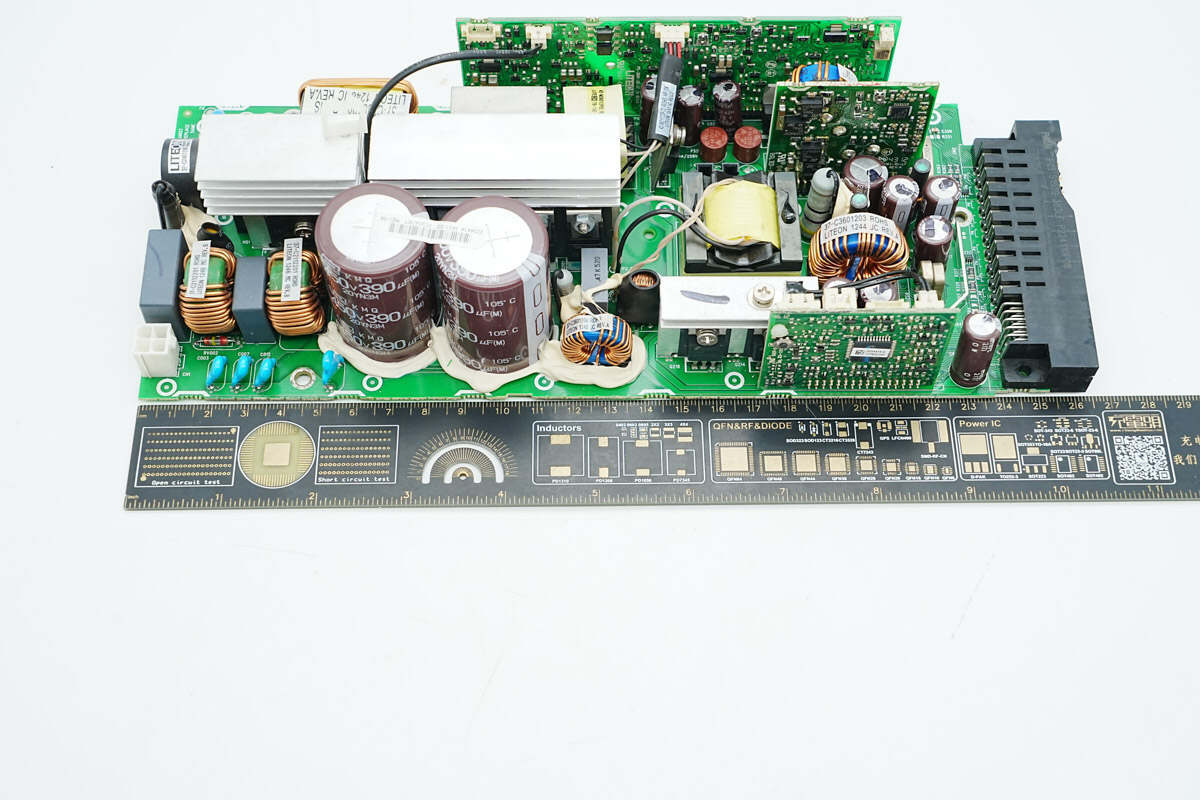

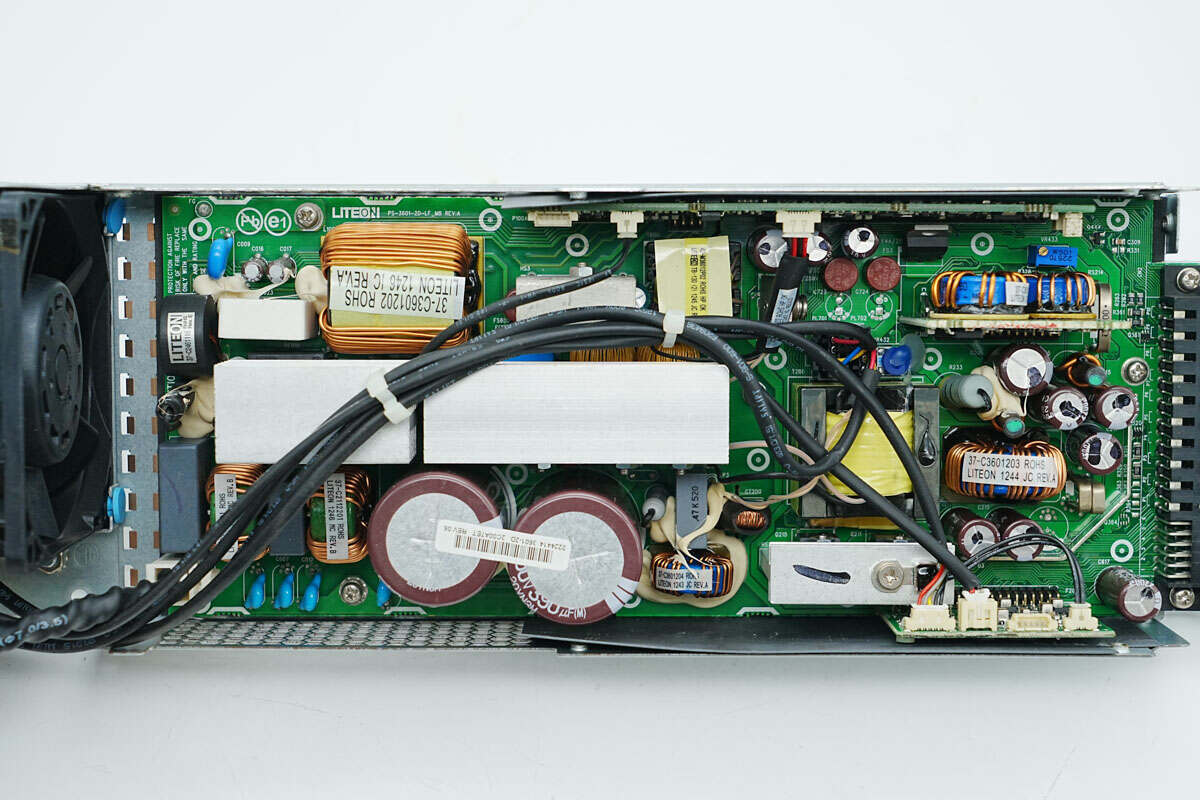

PCBA模块正面一览，左侧为输入端，设有保险丝，电流互感器，下方设有安规X2电容，共模电感，高压滤波电容。散热片设有整流桥，上方设有启动电阻，继电器，PFC升压电感。右侧散热片上设有PFC开关管，PFC整流管和移相全桥开关管。

在右侧上方设有控制板，下方设有待机电源开关管，待机电源变压器，同步降压小板，变压器、滤波电感，输出滤波电容等元件。变压器下方设有散热片，设有同步整流管。

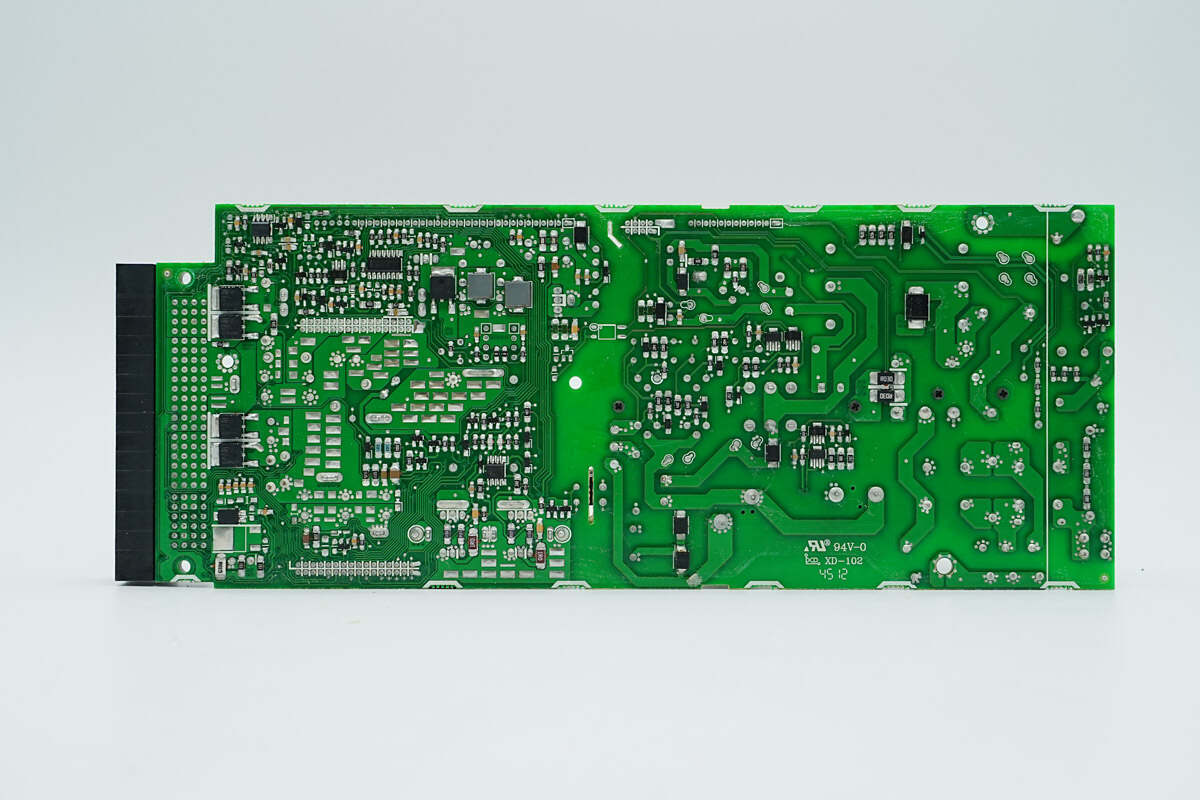

PCBA模块背面设有PFC开关管的驱动管，同步整流管驱动器，运放和输出控制管等元件。

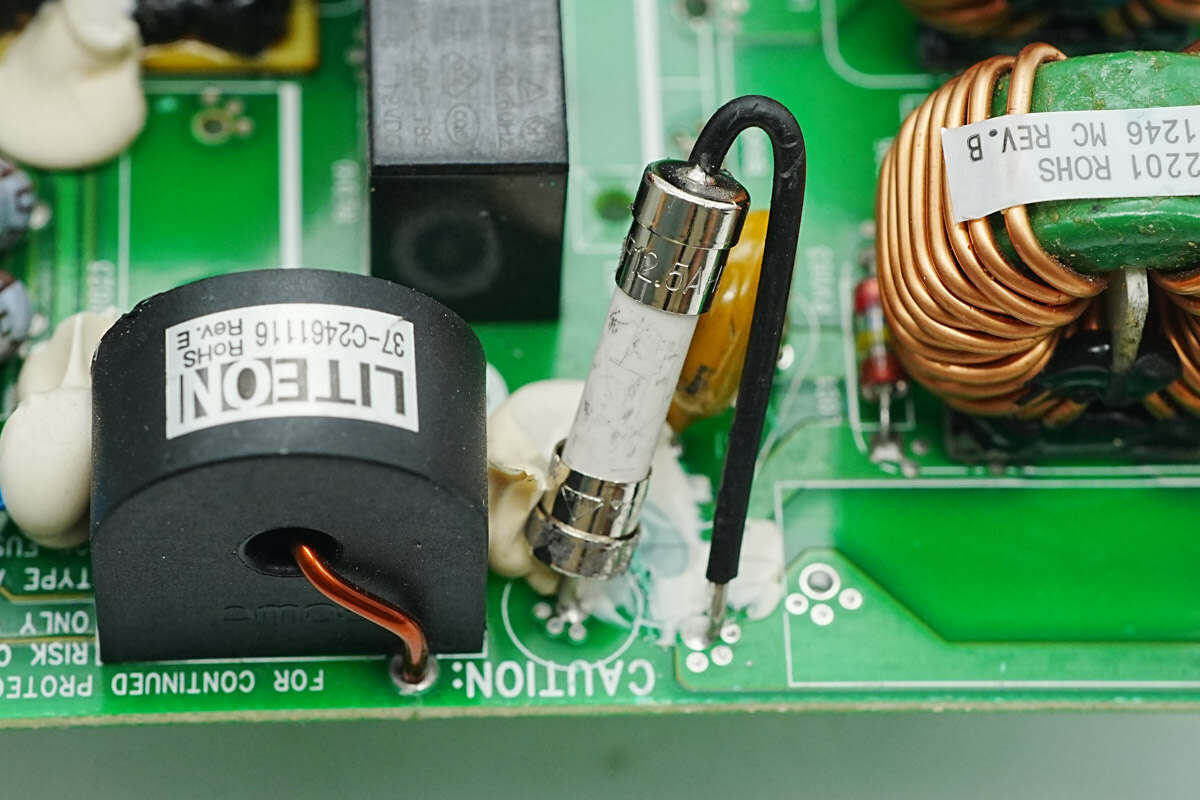

PCBA模块输入端设有电源输入插座，保险丝，安规X2电容和电流互感器。

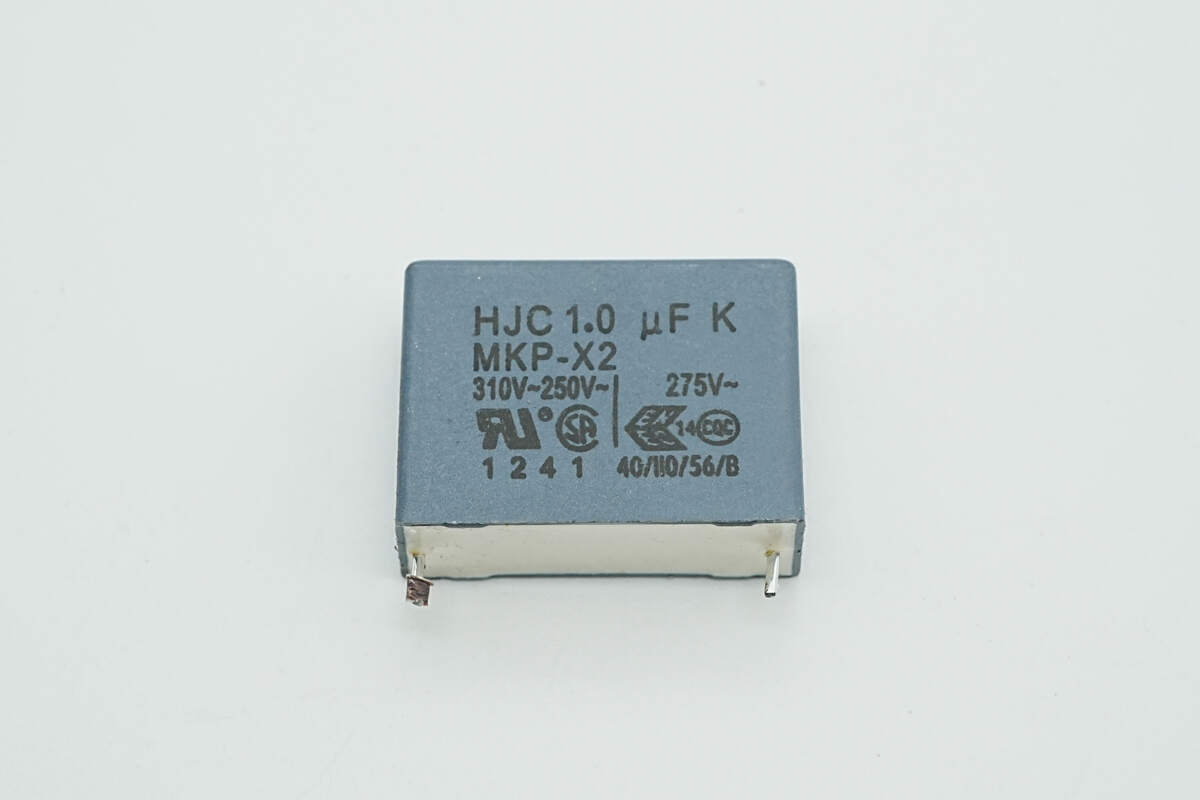

安规X2电容来自华容，规格为1μF。

输入端保险丝规格为12.5A 250V。

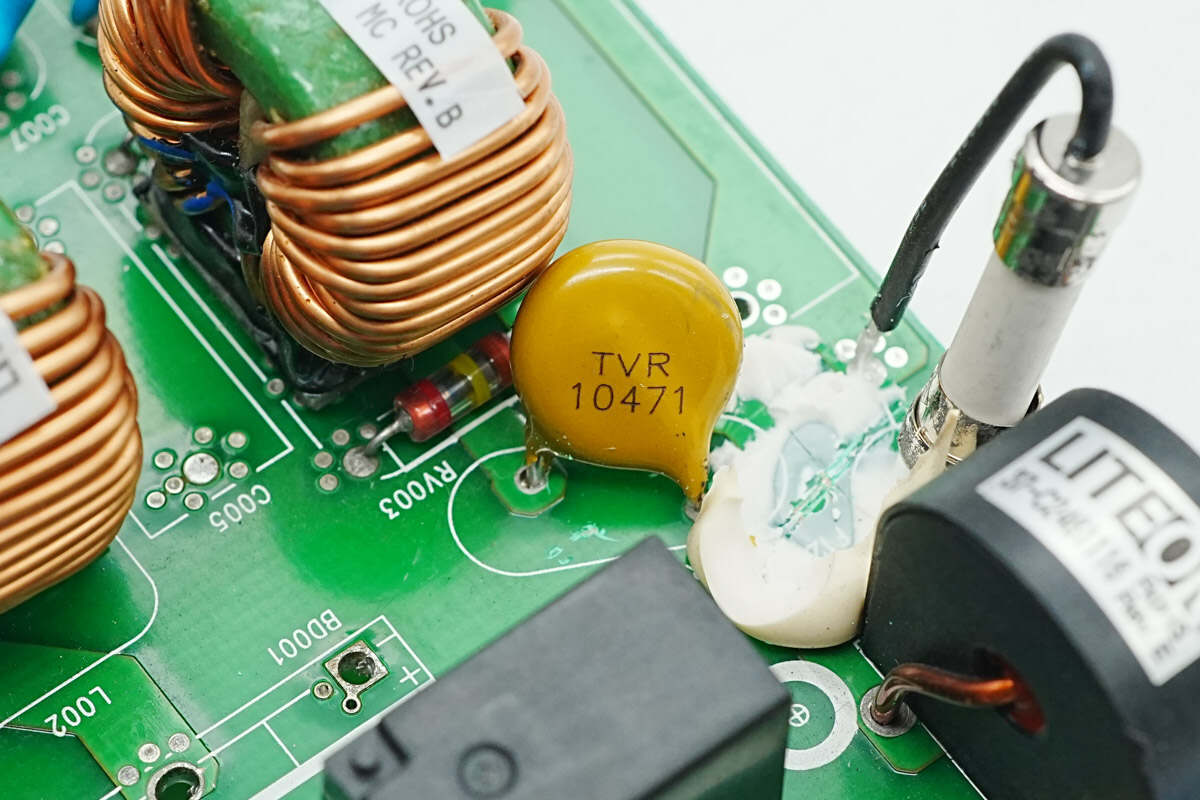

TVR10471压敏电阻用于过压保护。

电流互感器用于检测输入电流。

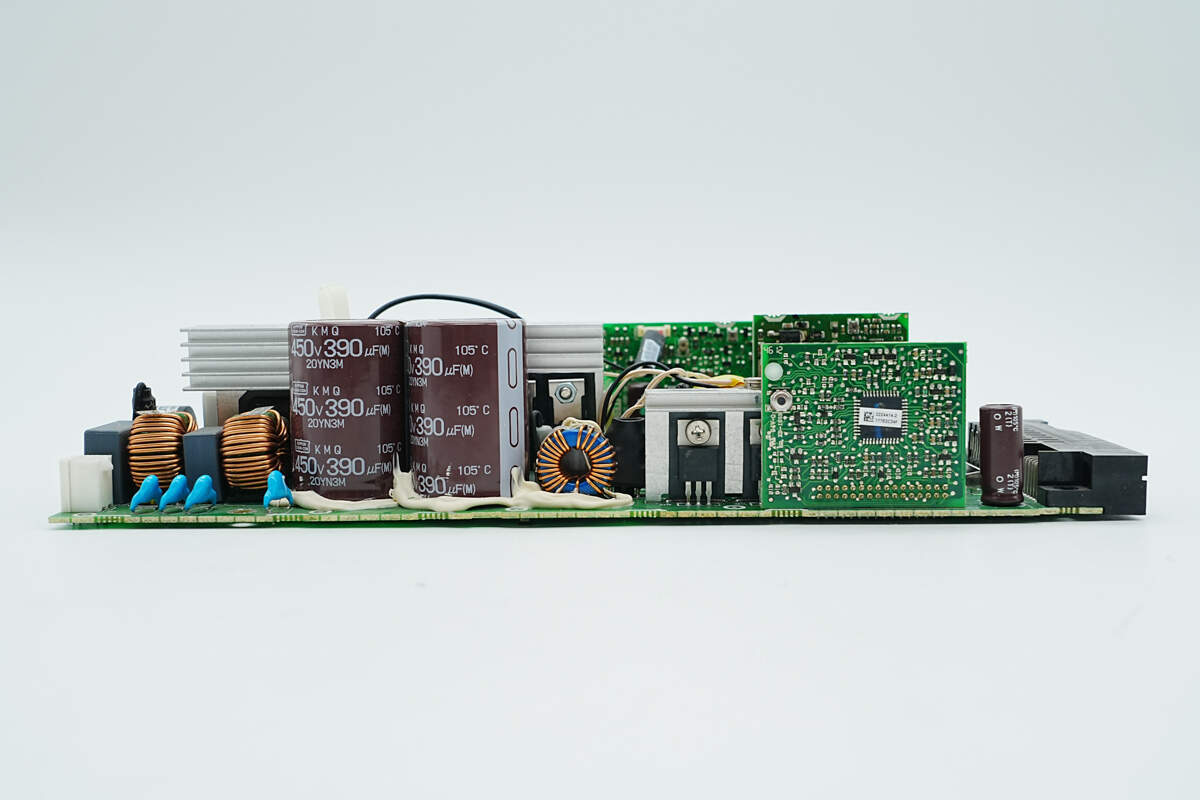

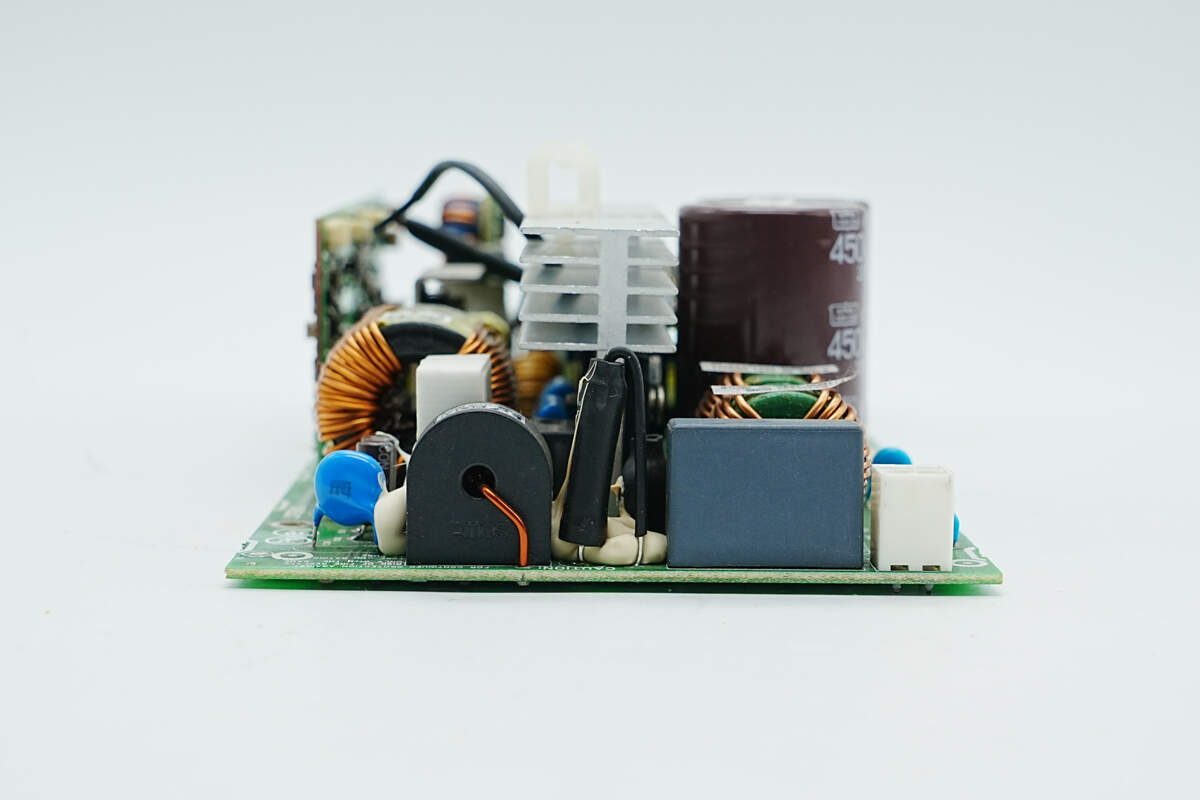

PCBA模块侧面焊接共模电感，安规X2电容，高压滤波电容，滤波电感，同步整流管和MCU小板。

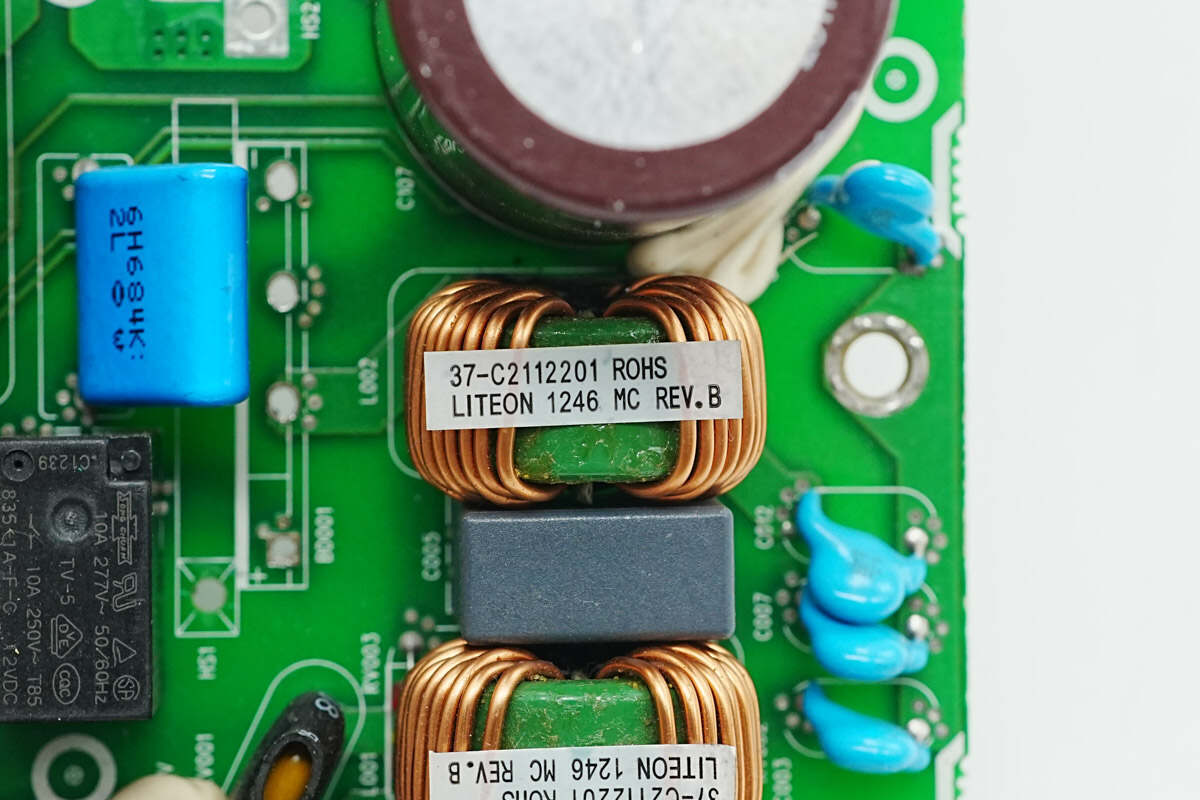

共模电感采用漆包线绕制，两侧设有放电管。

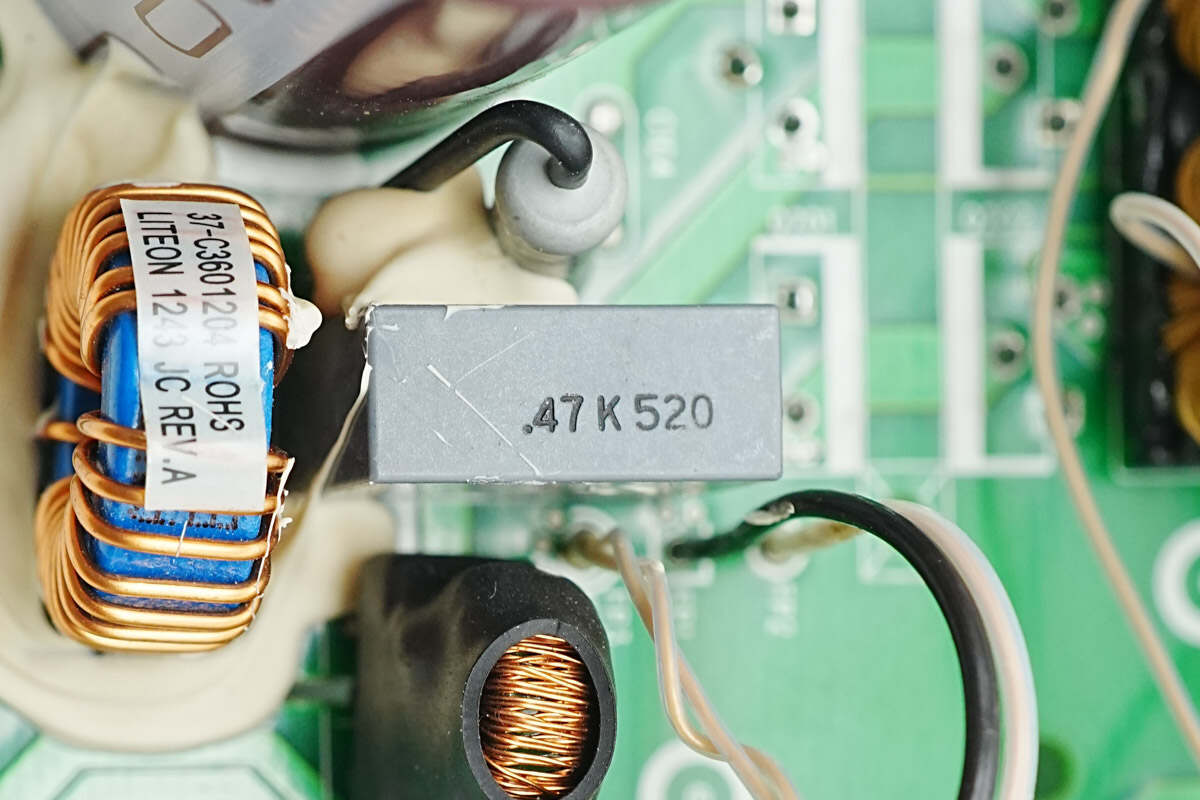

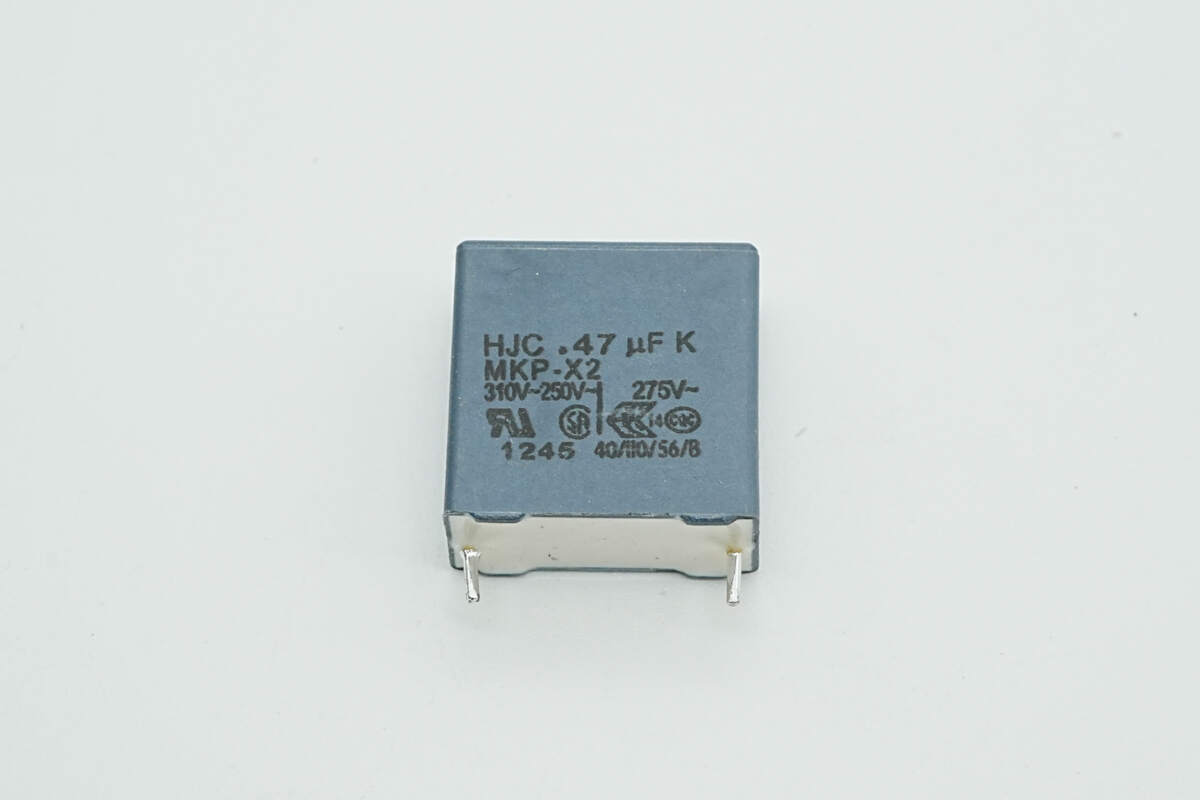

安规X2电容来自华容，规格为0.47μF。

另一颗共模电感同样采用漆包线绕制。

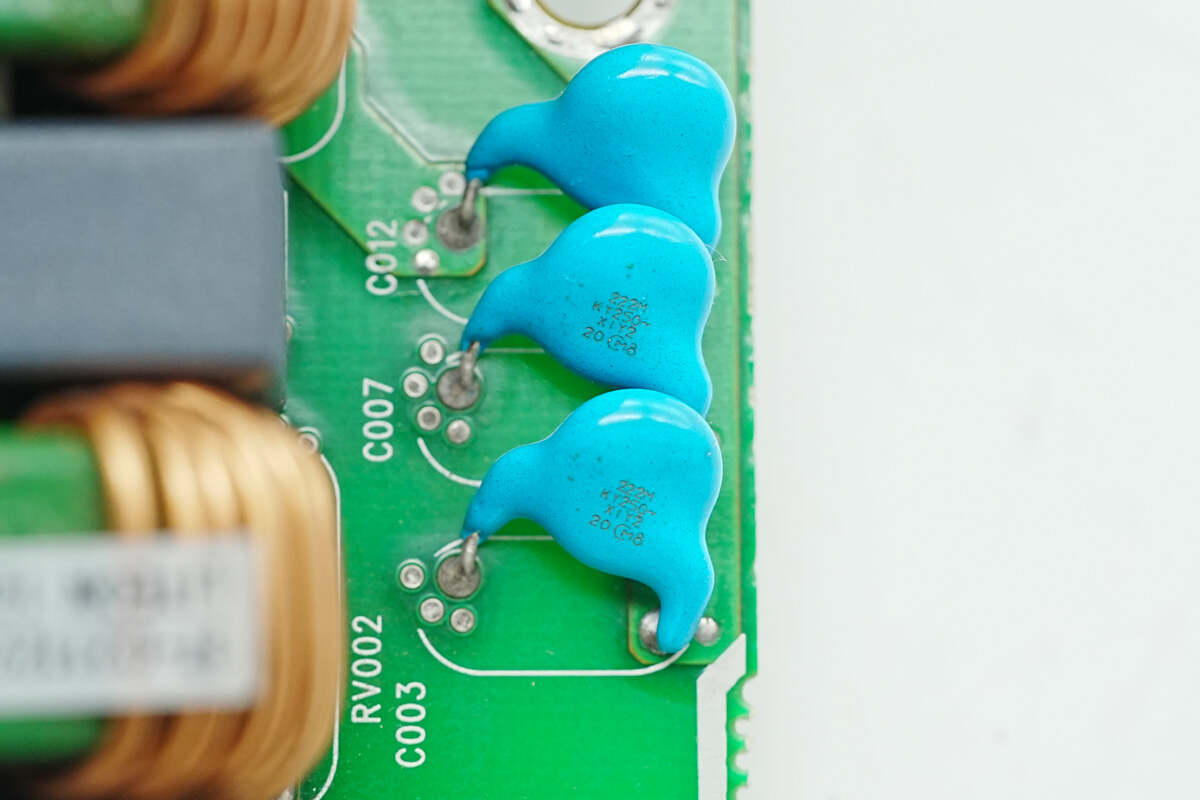

三颗蓝色Y电容特写。

整流桥使用螺丝固定在散热片上。

散热片正反面顶部均为开槽设计，提升散热面积。

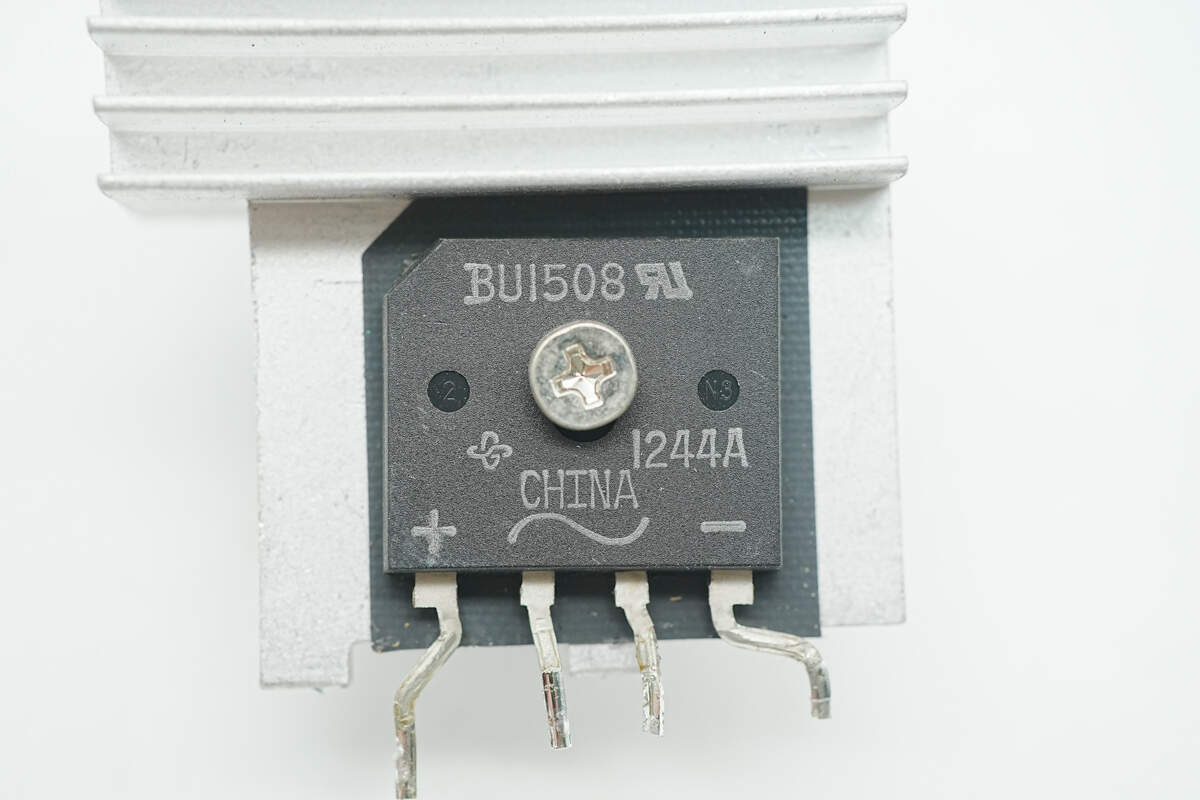

整流桥来自威世，型号BU1508，规格为800V 15A，采用BU封装。

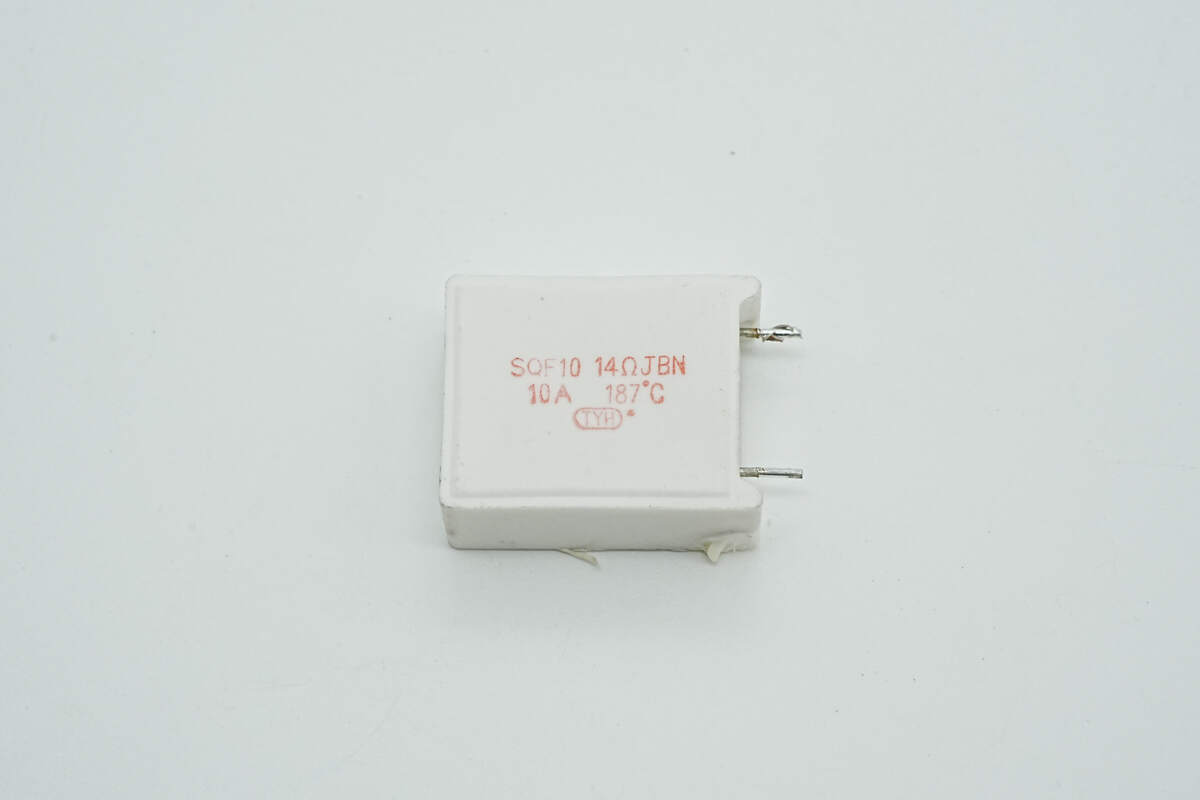

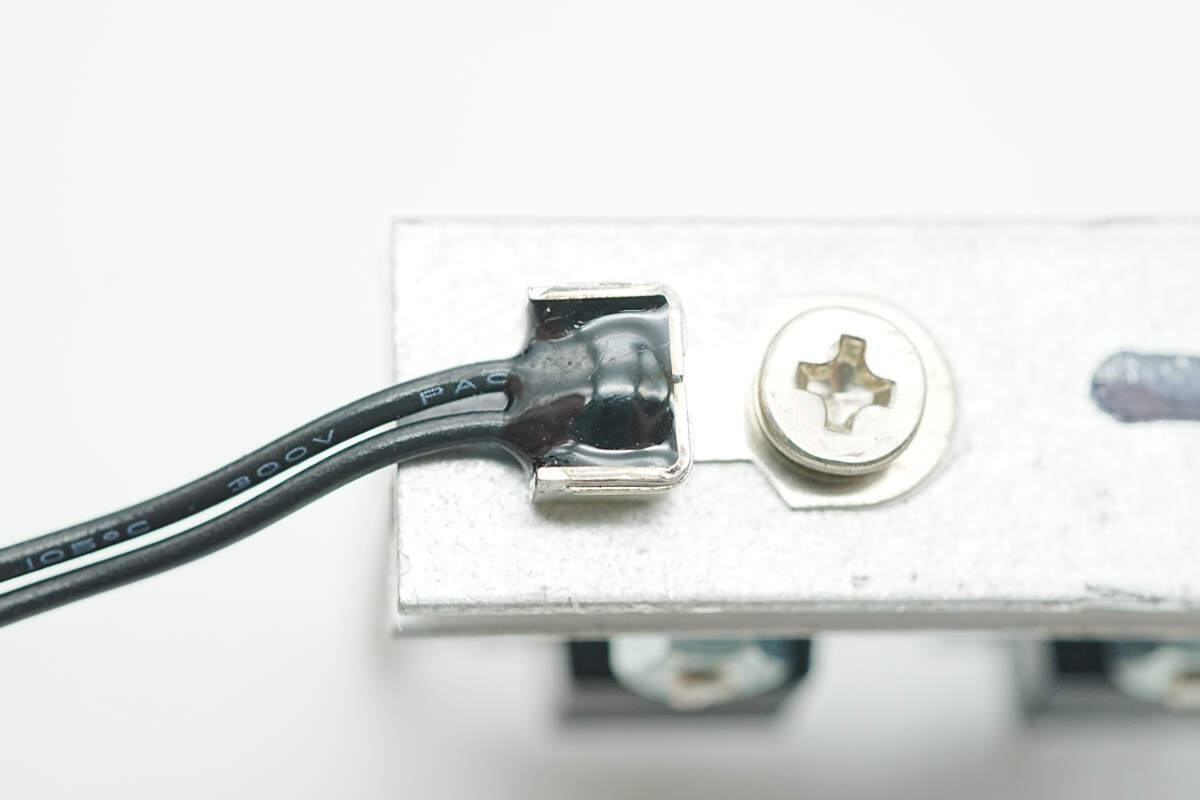

温度保险电阻来自幸亚，型号SQF10，阻值为14Ω，最大工作电流10A，熔断温度187℃。

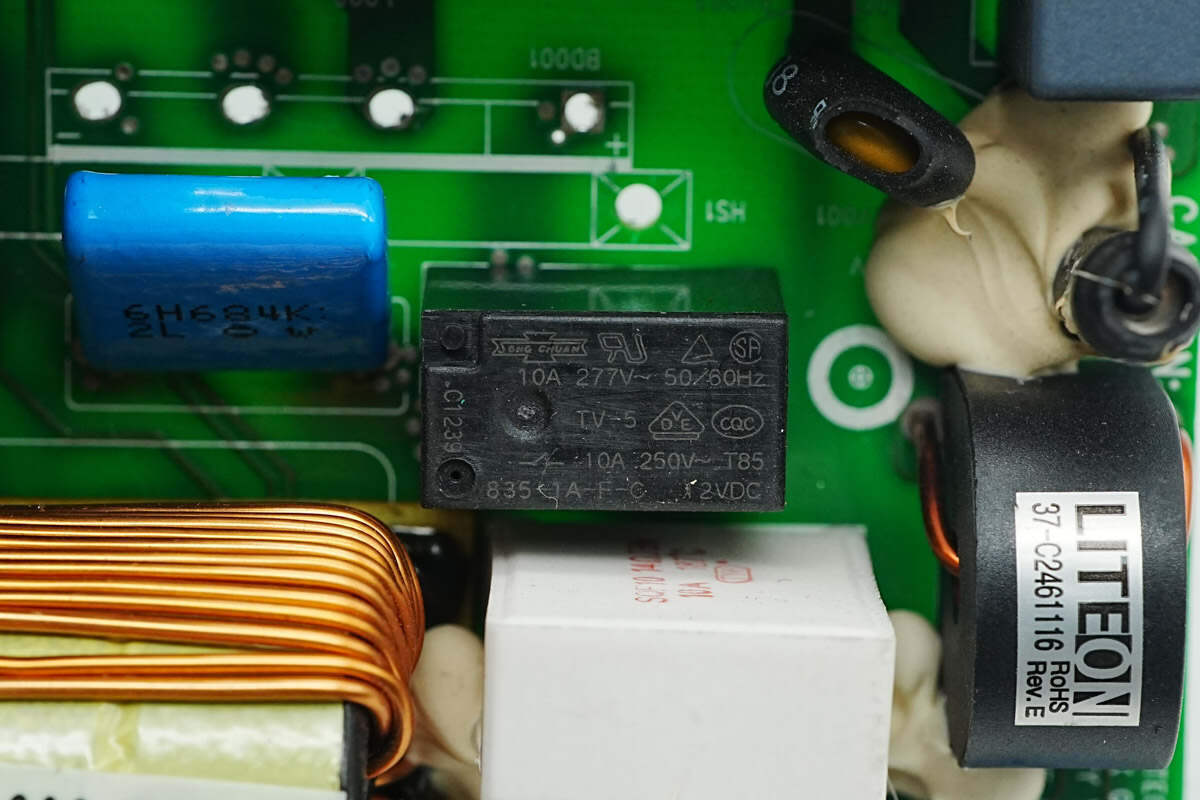

继电器来自松川，型号835-1A-F-C，内置一组常开触点，触点容量为10A 250V，线圈电压12V。

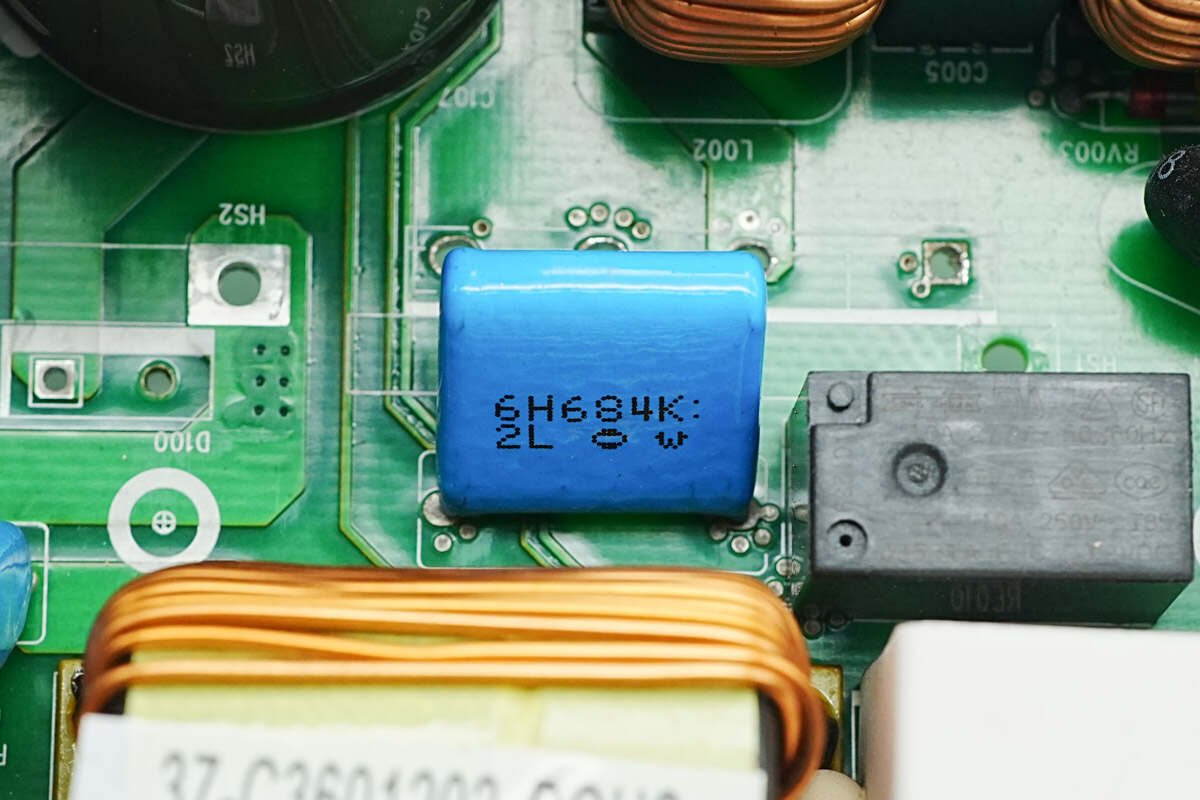

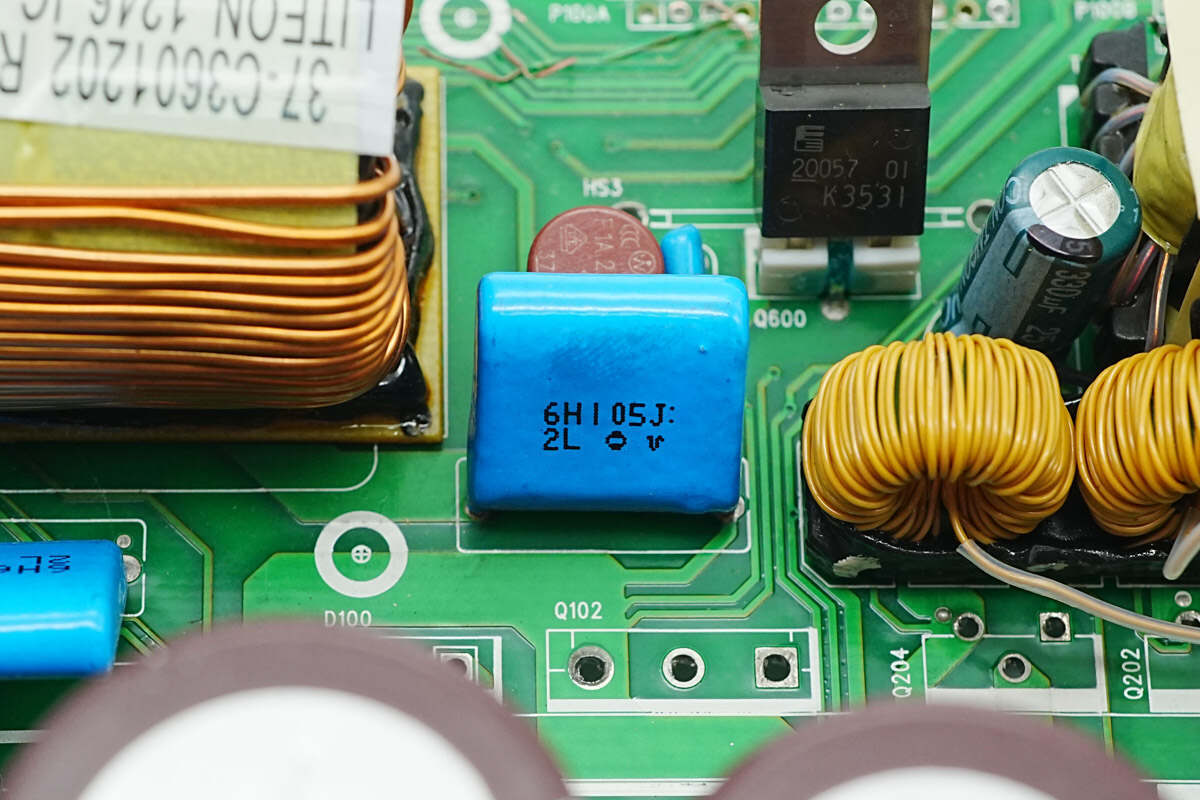

薄膜电容规格为450V0.68μF。

PCBA模块另一面设有控制板和PFC升压电感。

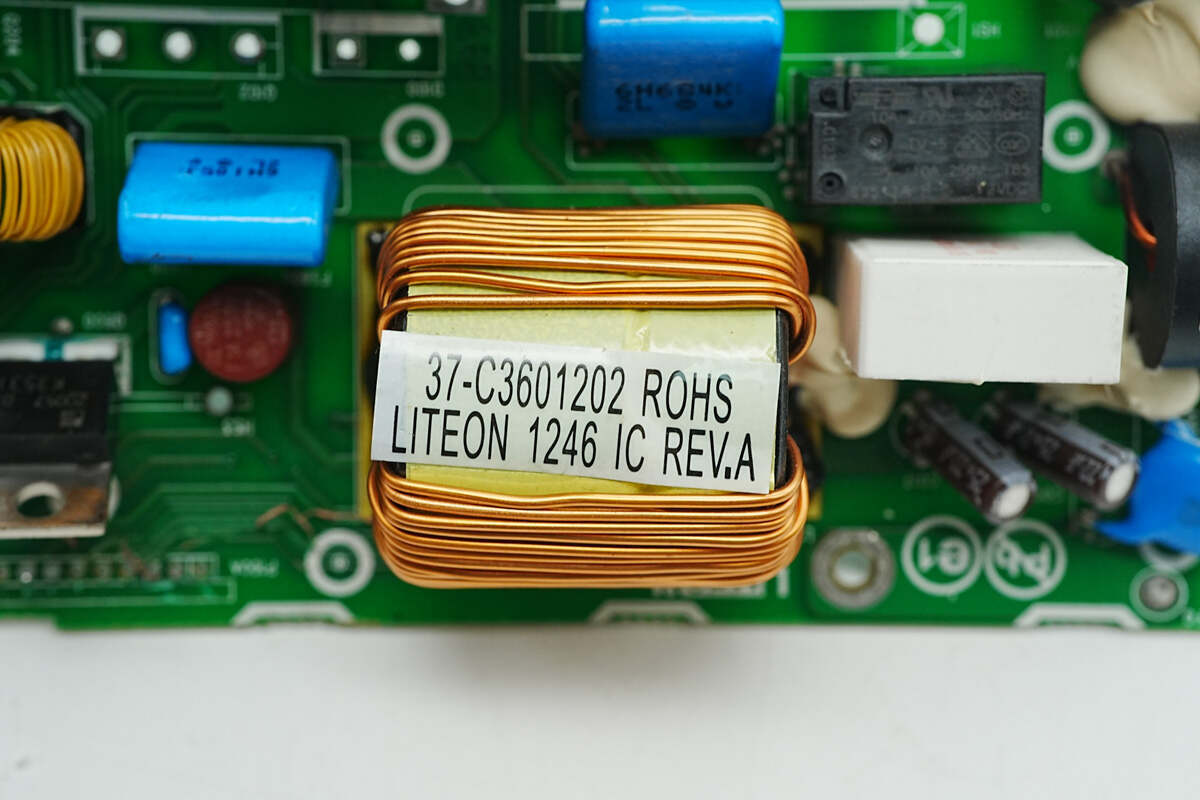

PFC升压电感采用磁环绕制。

散热片上设有PFC开关管，PFC整流管和移相全桥开关管。

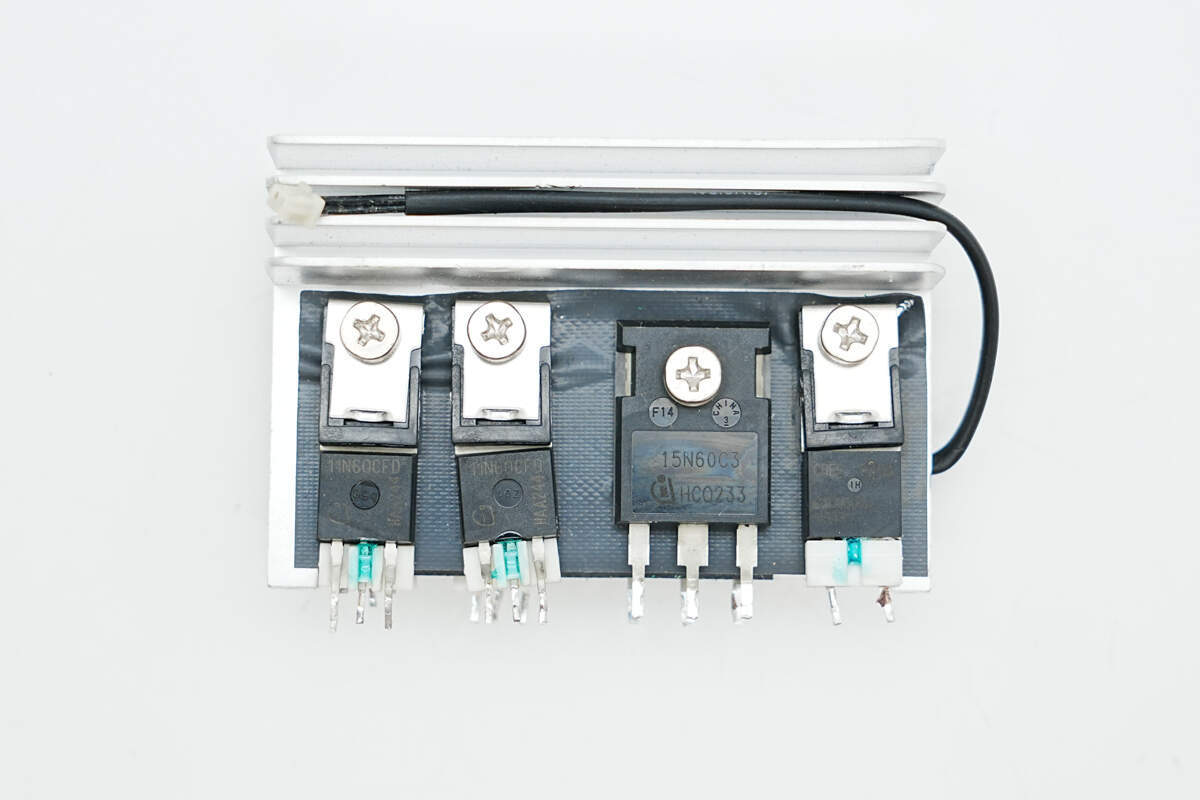

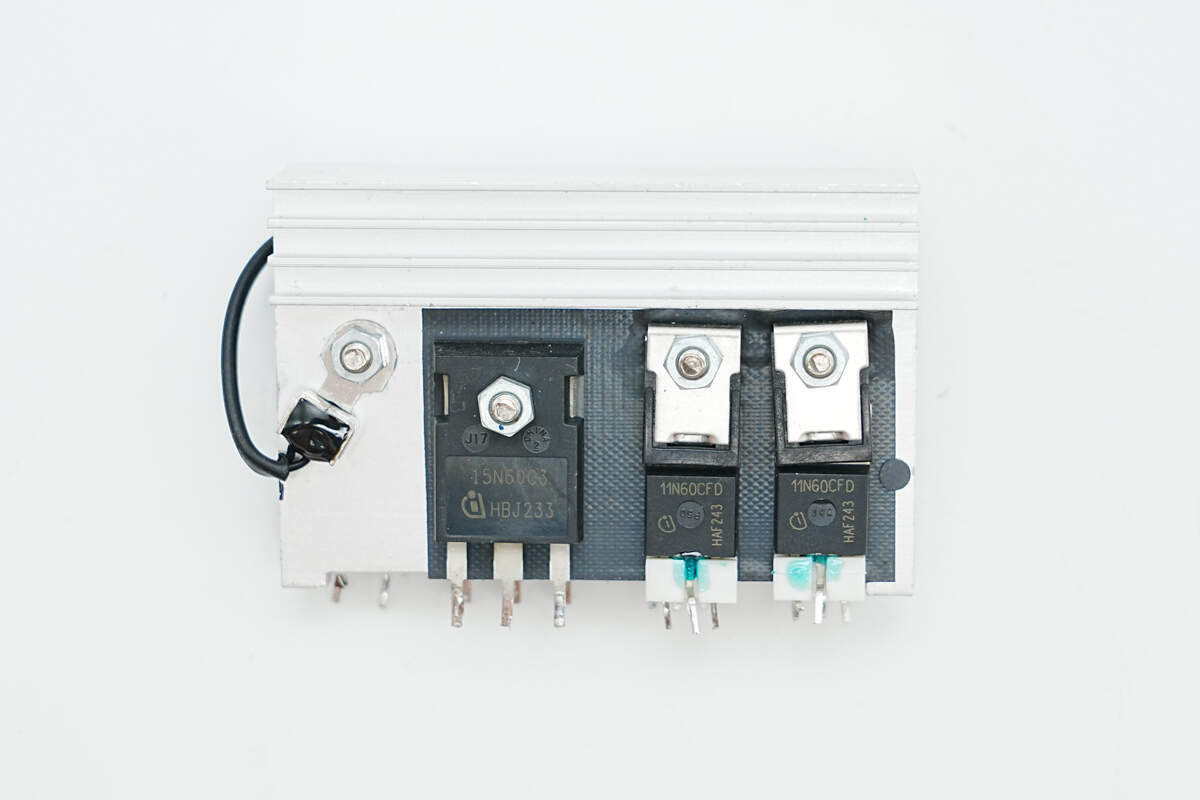

另一面设有PFC开关管和移相全桥开关管，还设有热敏电阻检测散热片温度。

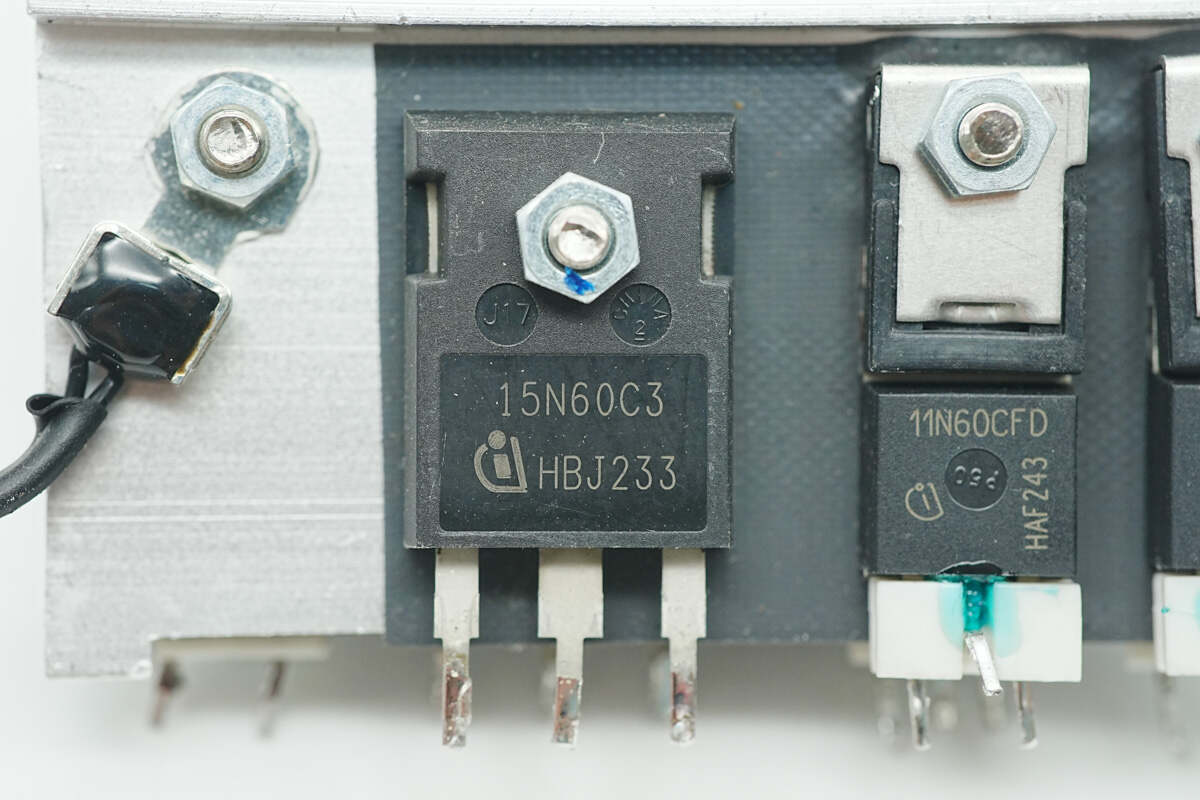

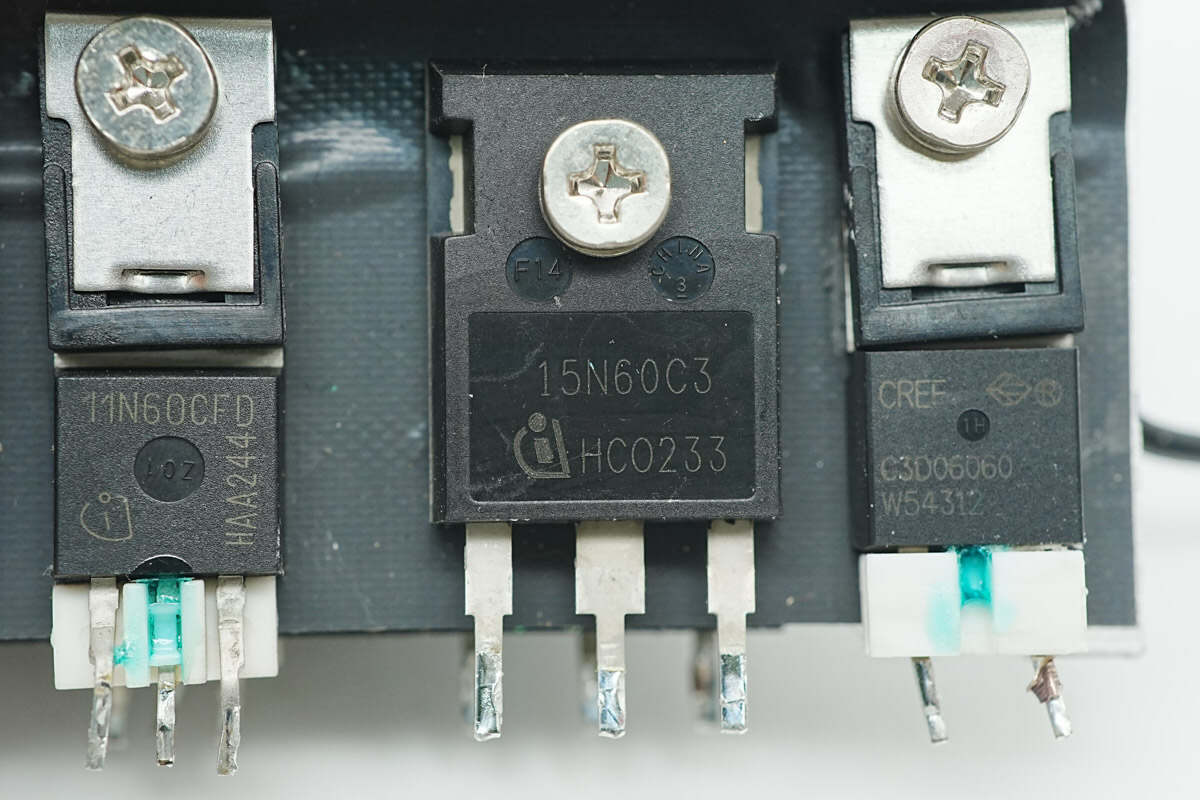

PFC开关管来自英飞凌，型号SPW15N60C3，NMOS，耐压650V，导阻280mΩ，采用TO247封装。

另一颗PFC开关管型号相同。

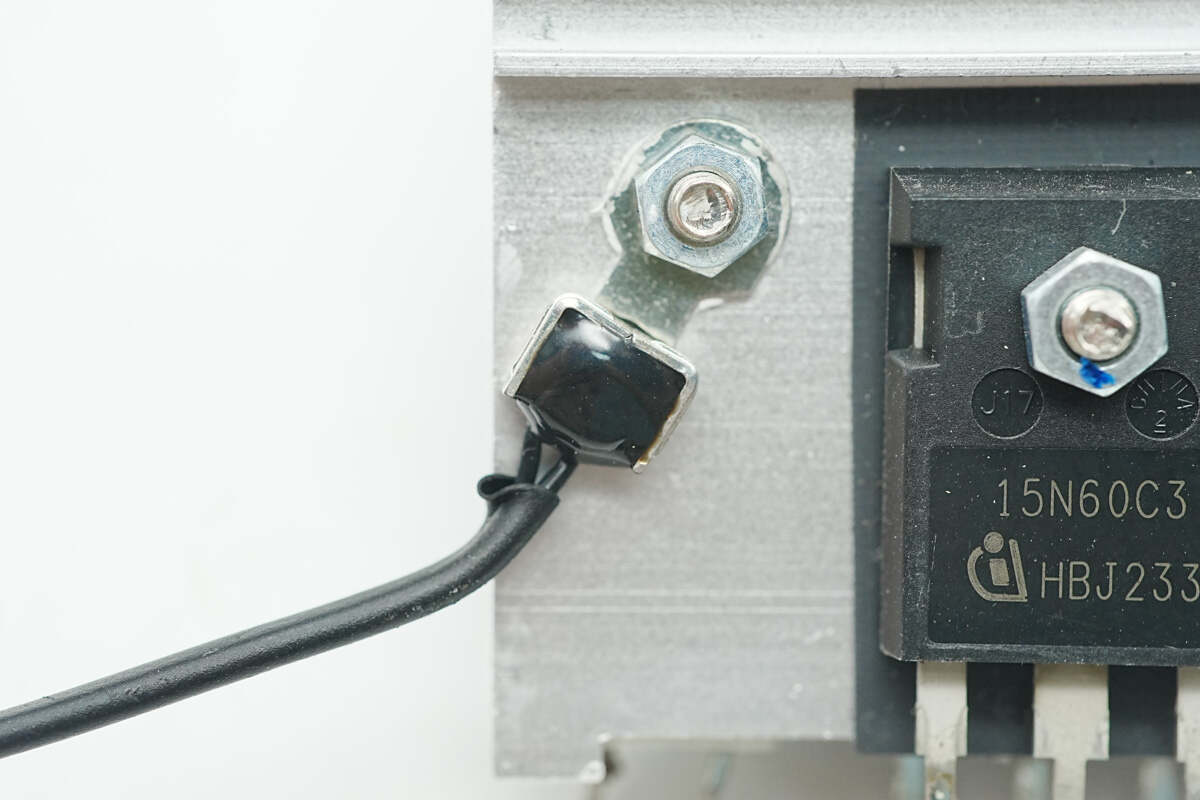

检测散热片温度的热敏电阻特写。

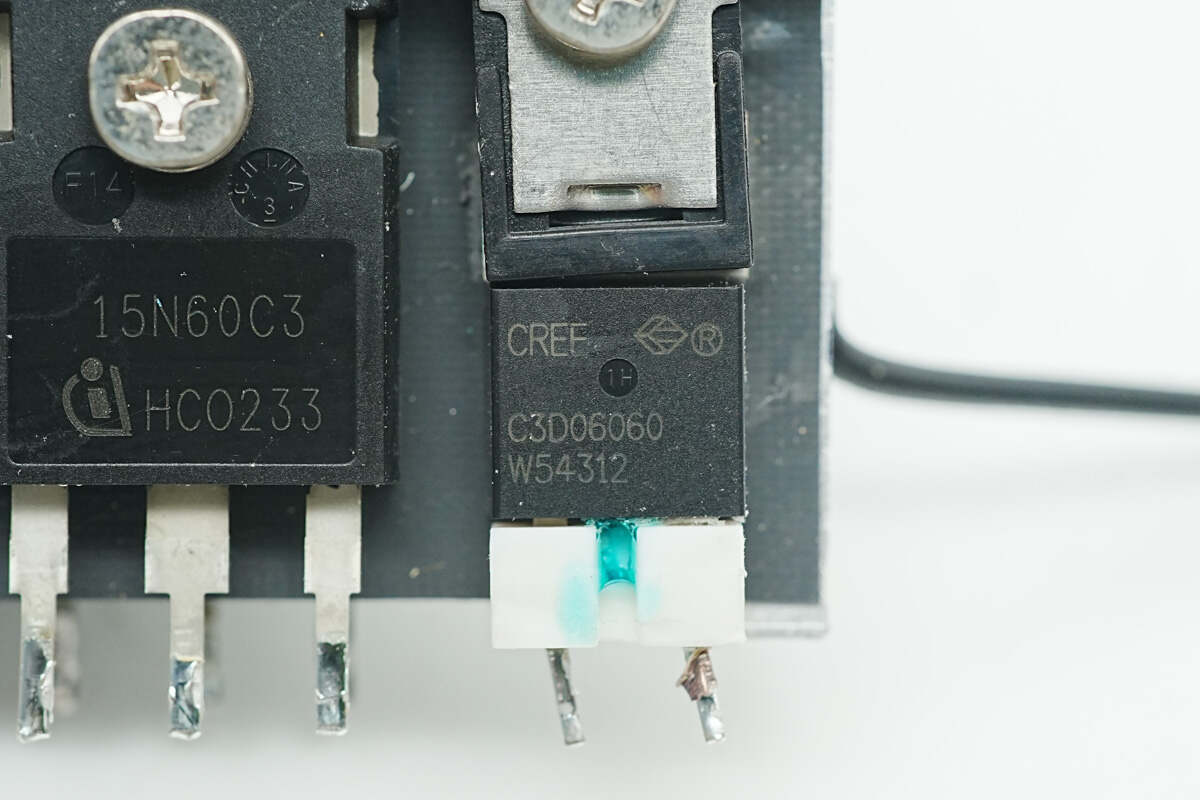

PFC开关管来自Wolfspeed，型号C3D06060A，为第三代碳化硅肖特基二极管，规格为650V 6A，采用TO-220-2封装。

薄膜滤波电容规格为1μF450V。

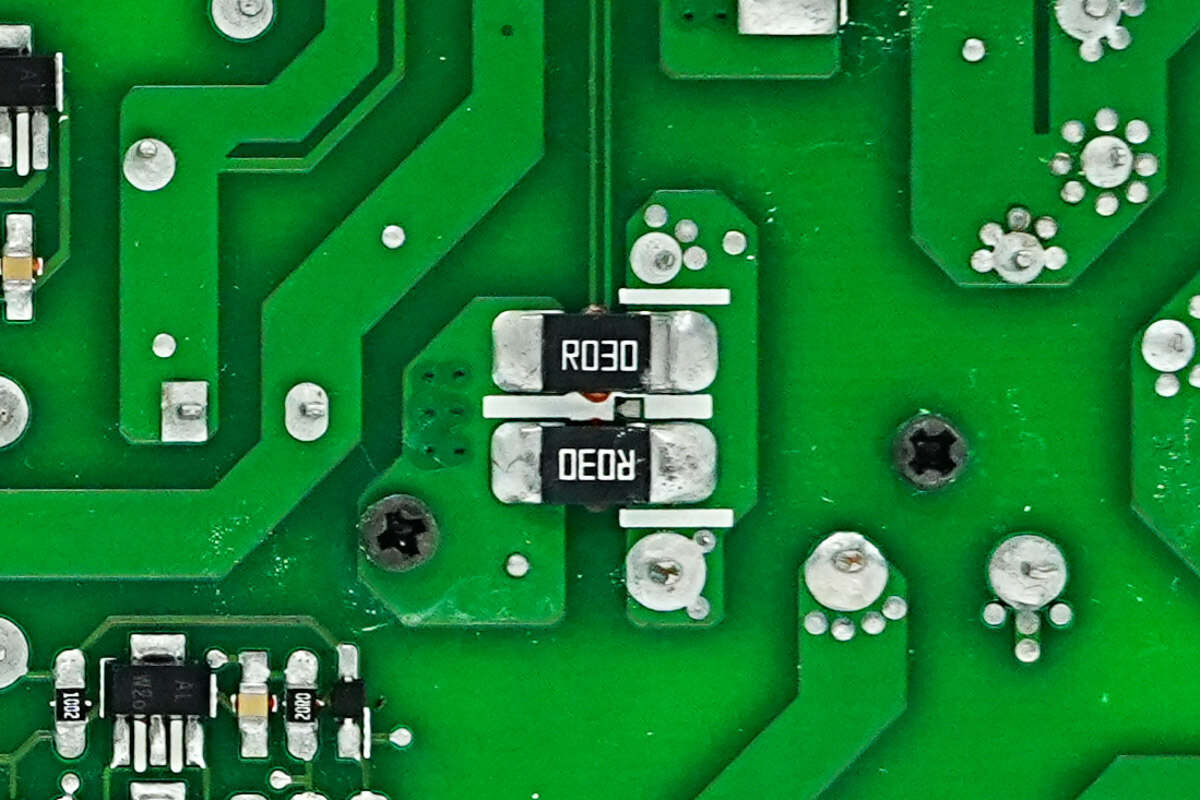

两颗30mΩ取样电阻并联，检测PFC开关管电流。

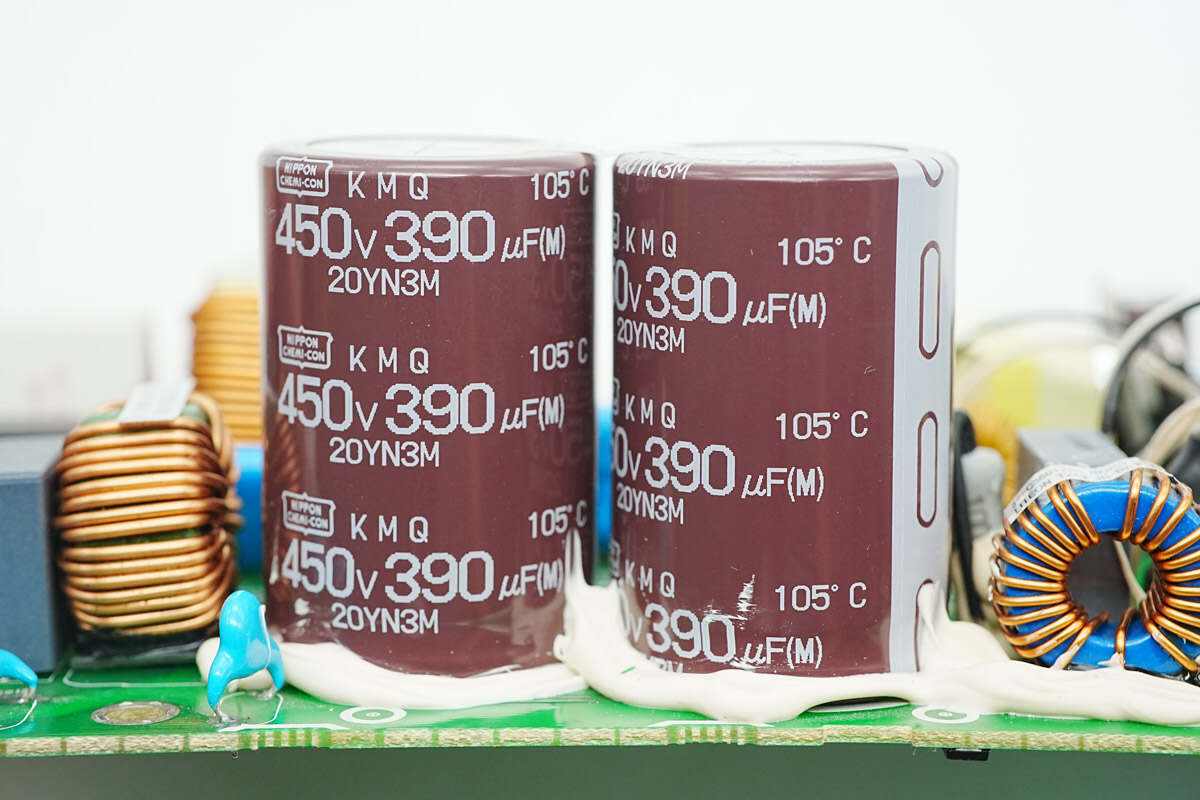

两颗高压滤波电容来自贵弥功，为KMQ系列小型化电解电容，规格为450V390μF。

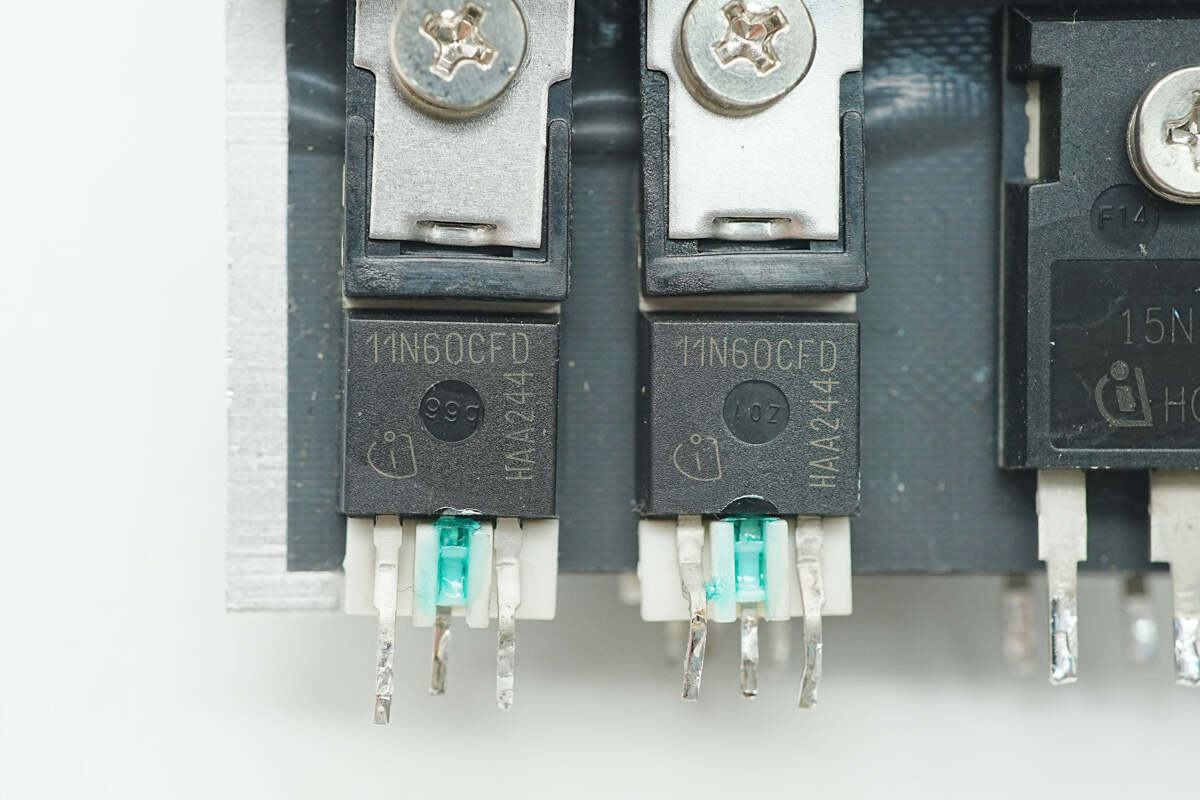

移相全桥开关管来自英飞凌，型号SPP11N60CFD，NMOS，耐压650V，导阻440mΩ，采用TO220封装。

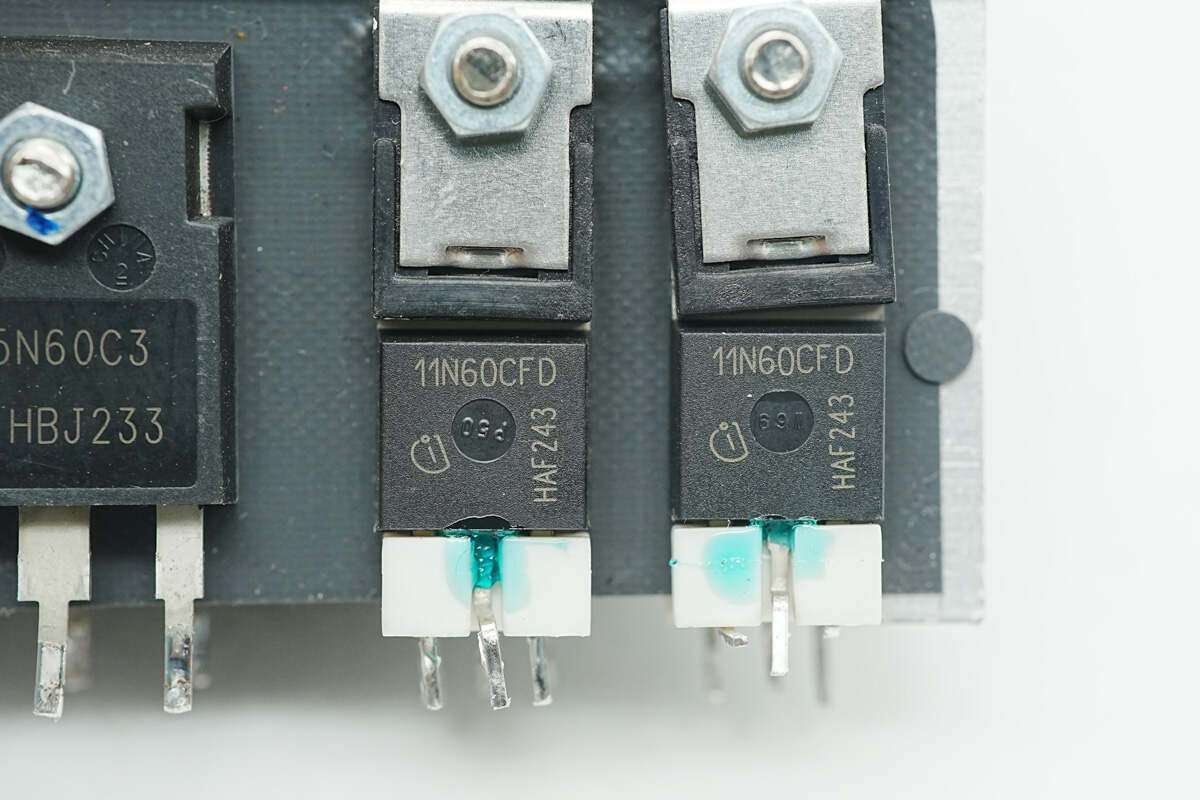

另一面两颗开关管型号相同。

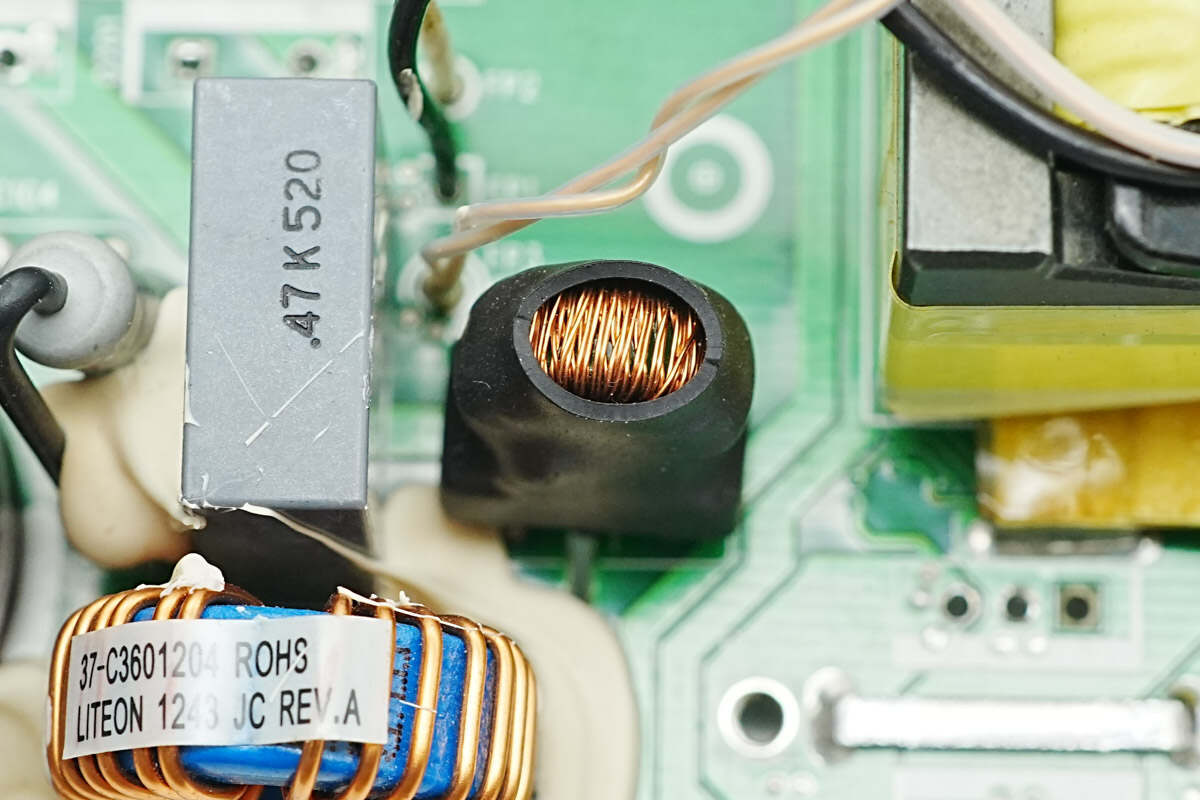

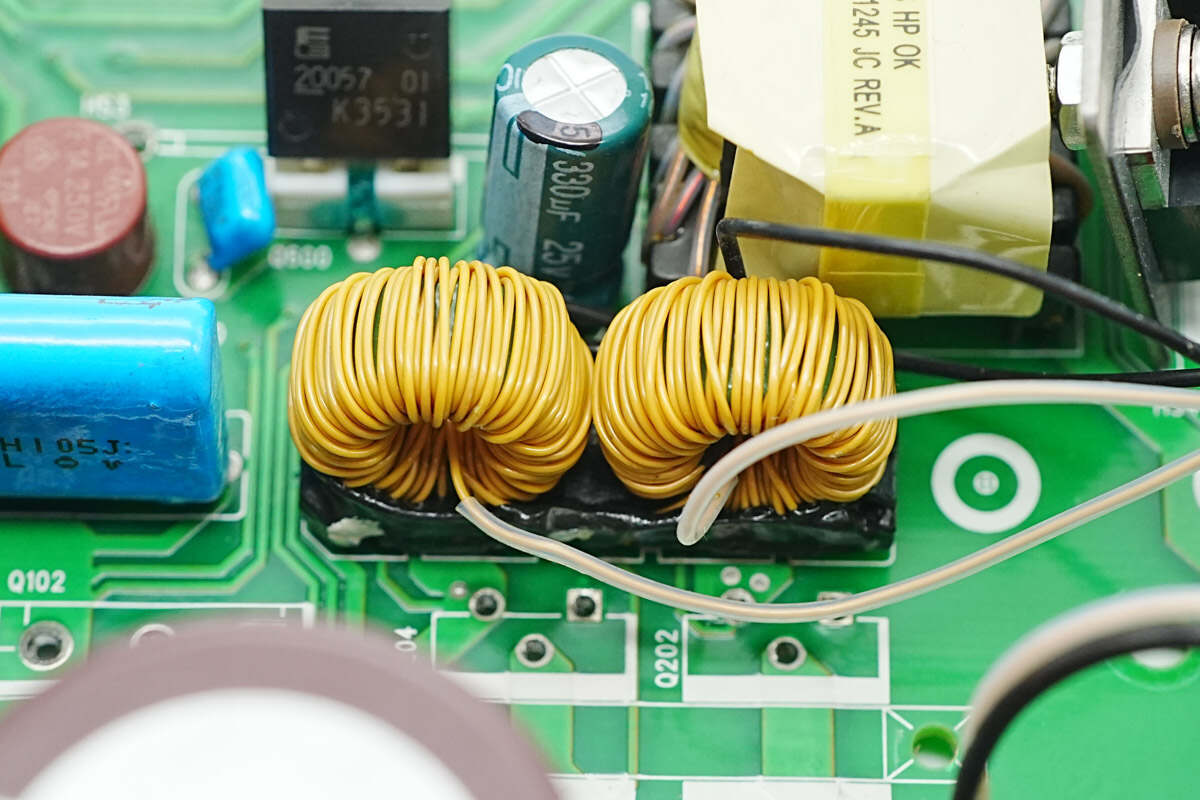

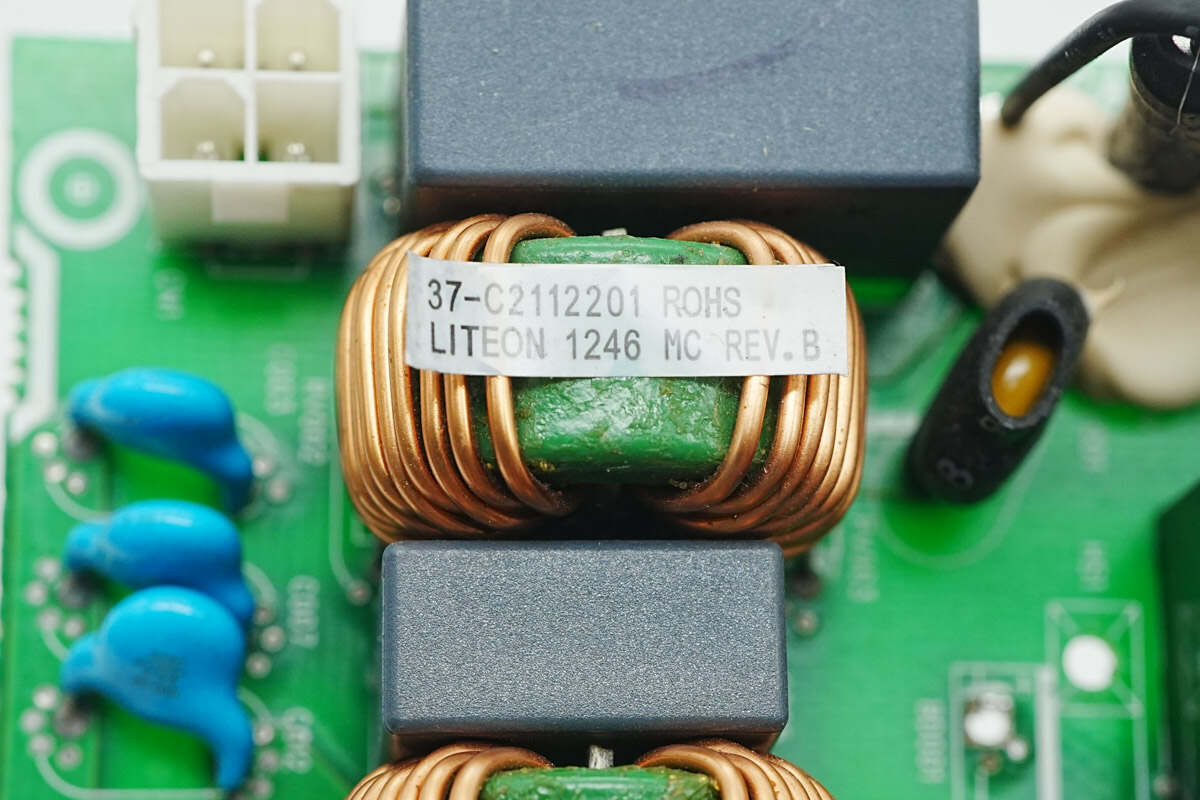

谐振电感采用磁环绕制，底部打胶加固。

薄膜电容规格为0.47μF250V。

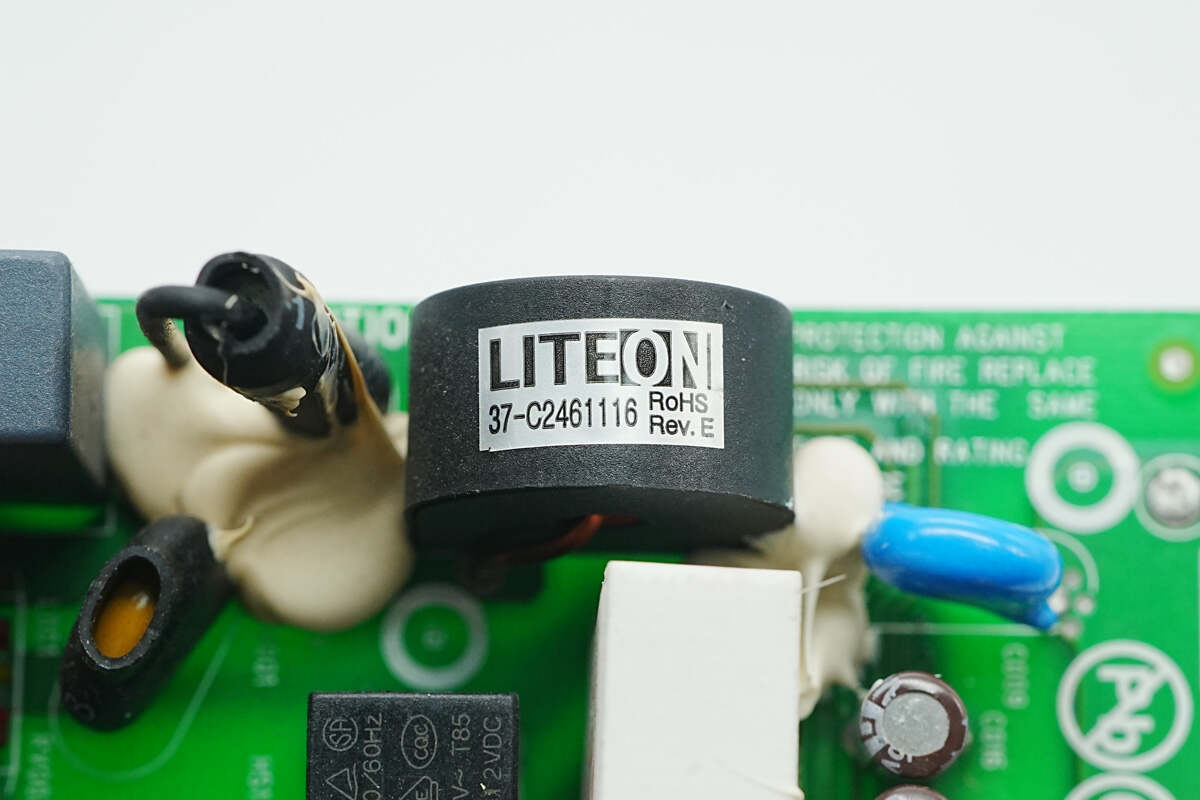

用于检测初级电流的电流互感器特写。

变压器初级绕组采用导线引出。

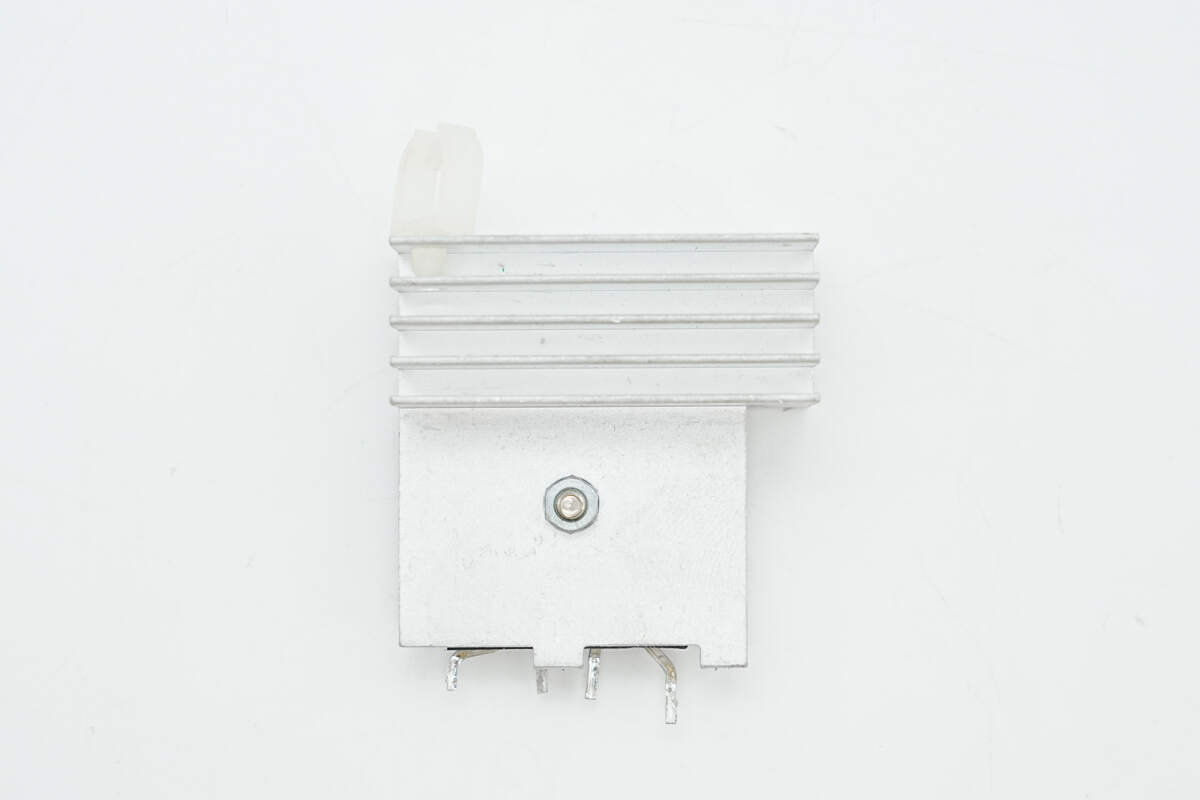

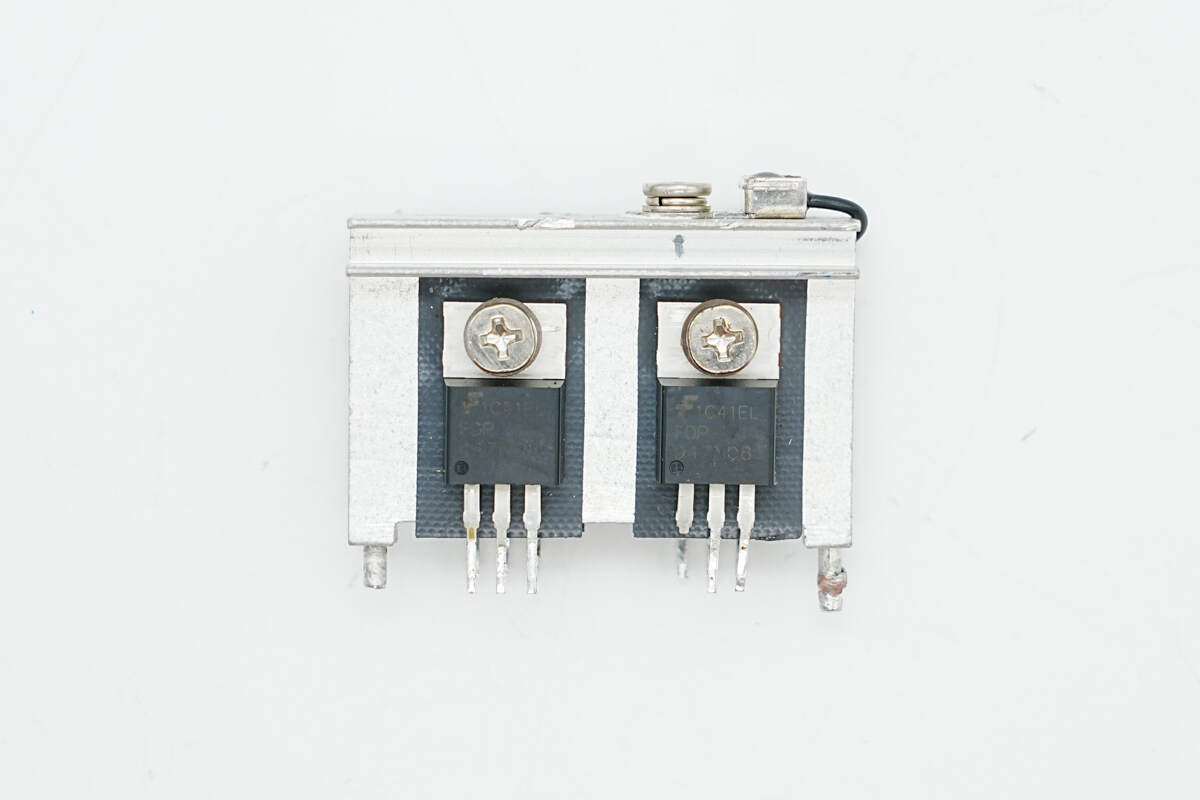

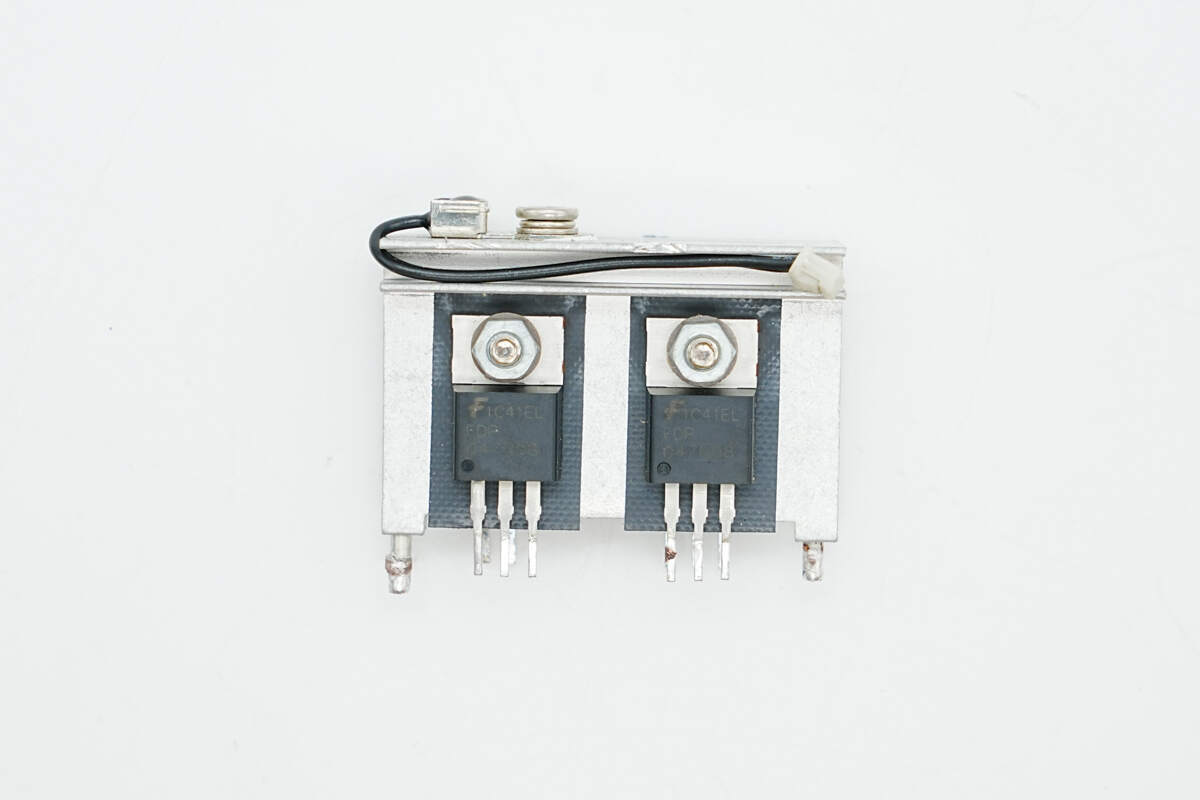

同步整流管固定在散热片上。

散热片另一面固定两颗型号相同的同步整流管。

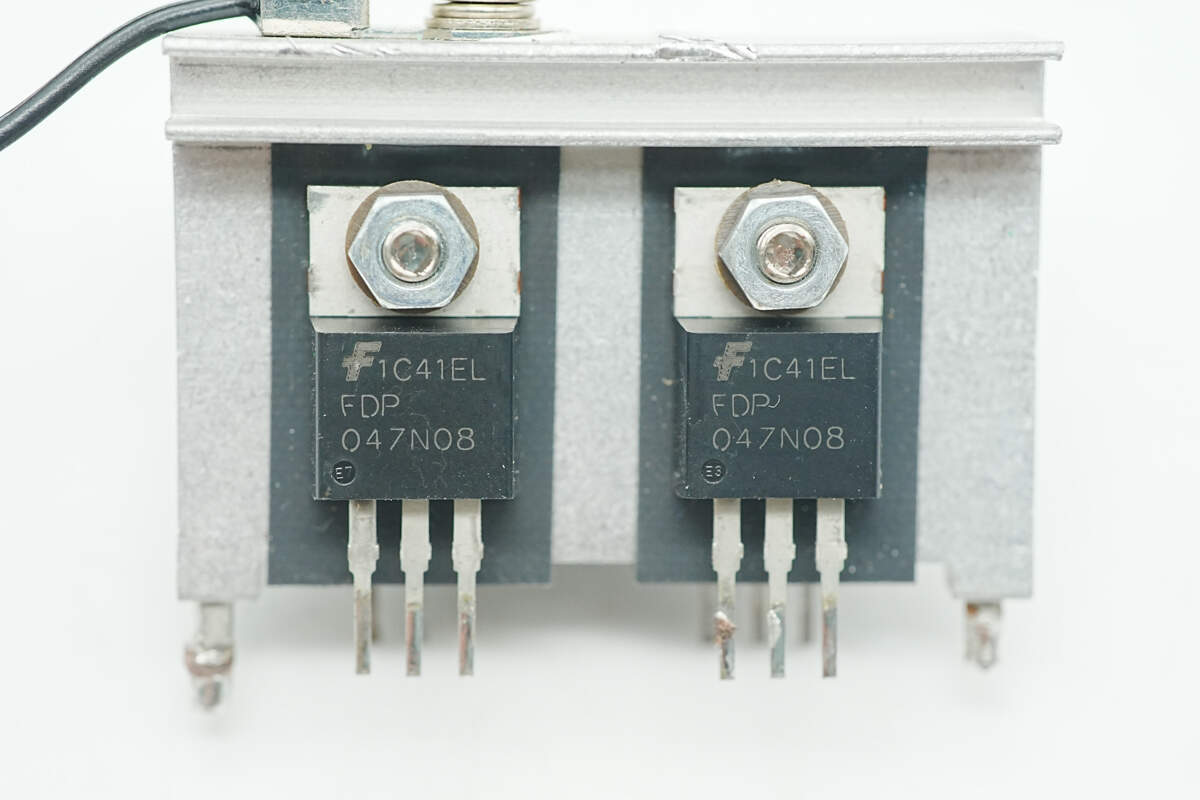

同步整流管来自安森美，型号FDP047N08，NMOS，耐压75V，导阻4.7mΩ，采用TO220封装。

散热片固定热敏电阻检测温度。

同步整流管驱动器来自德州仪器，型号UCC27424，是一款具备4A输出电流的双通道栅极驱动器，采用SOIC8封装。

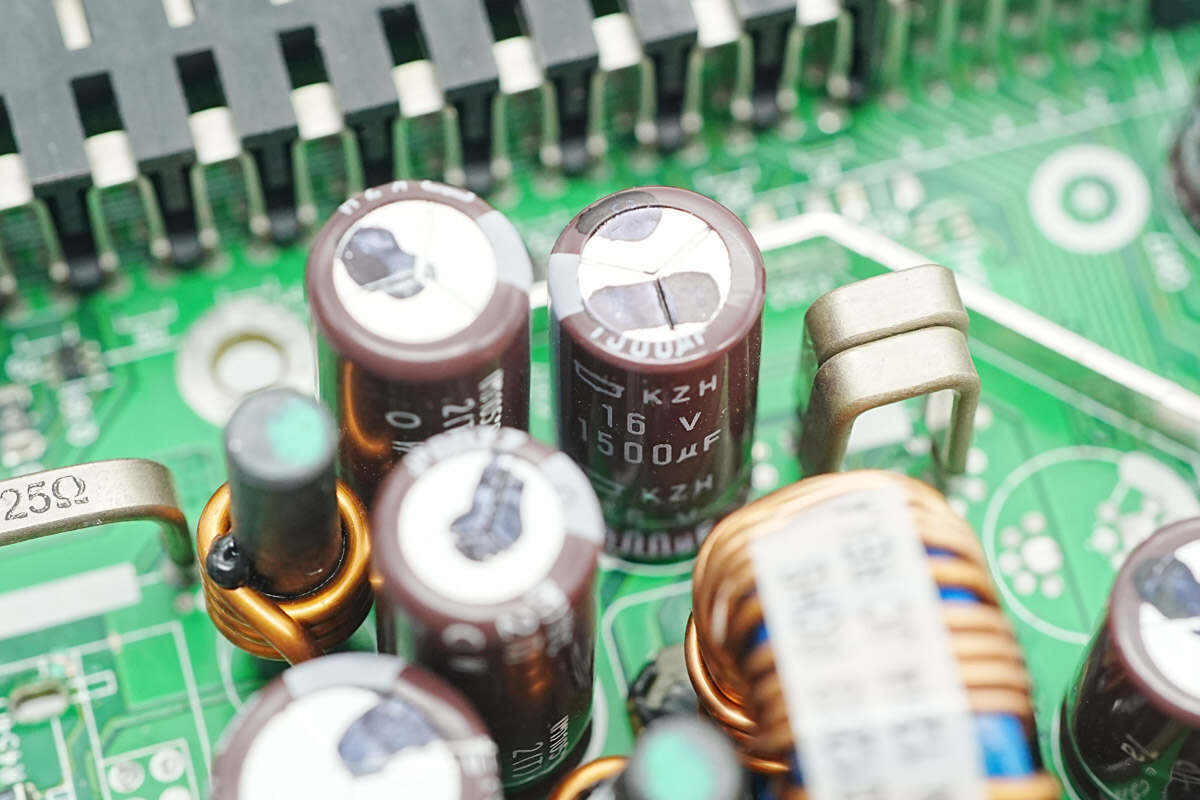

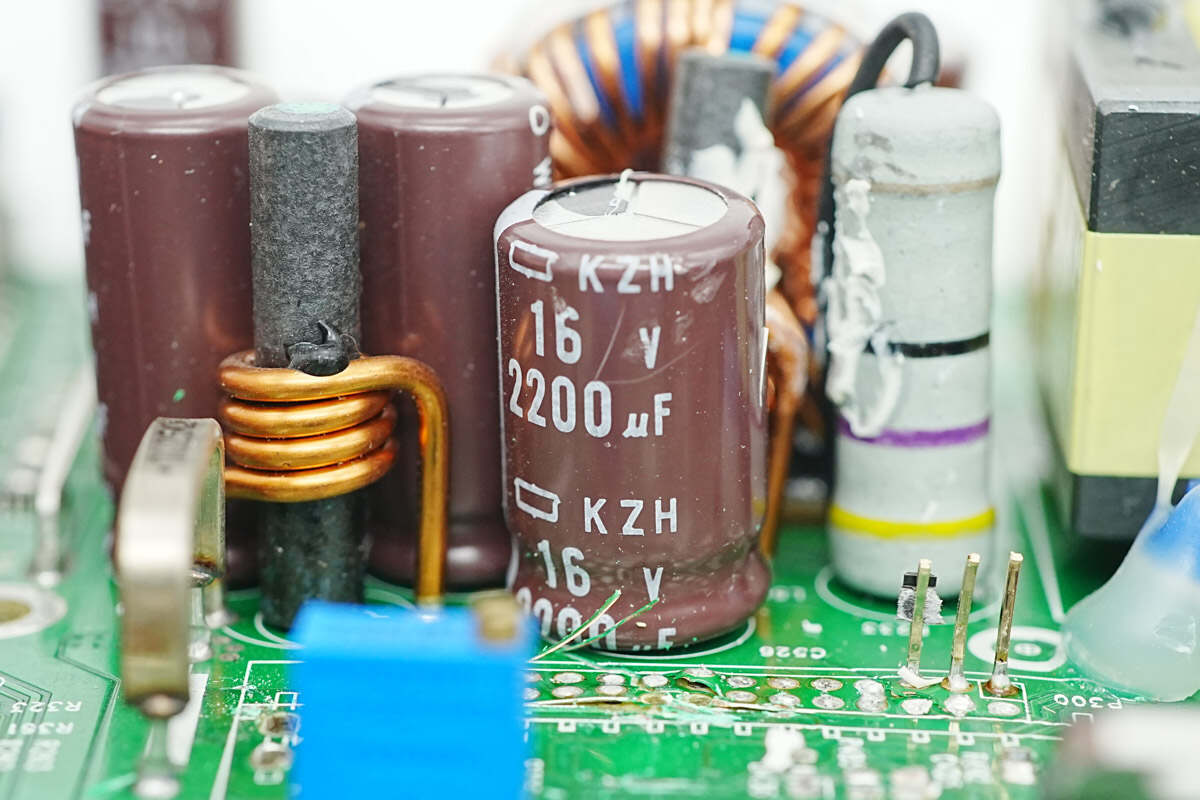

输出滤波电容来自贵弥功，为KZH系列电解电容，规格为16V1500μF。

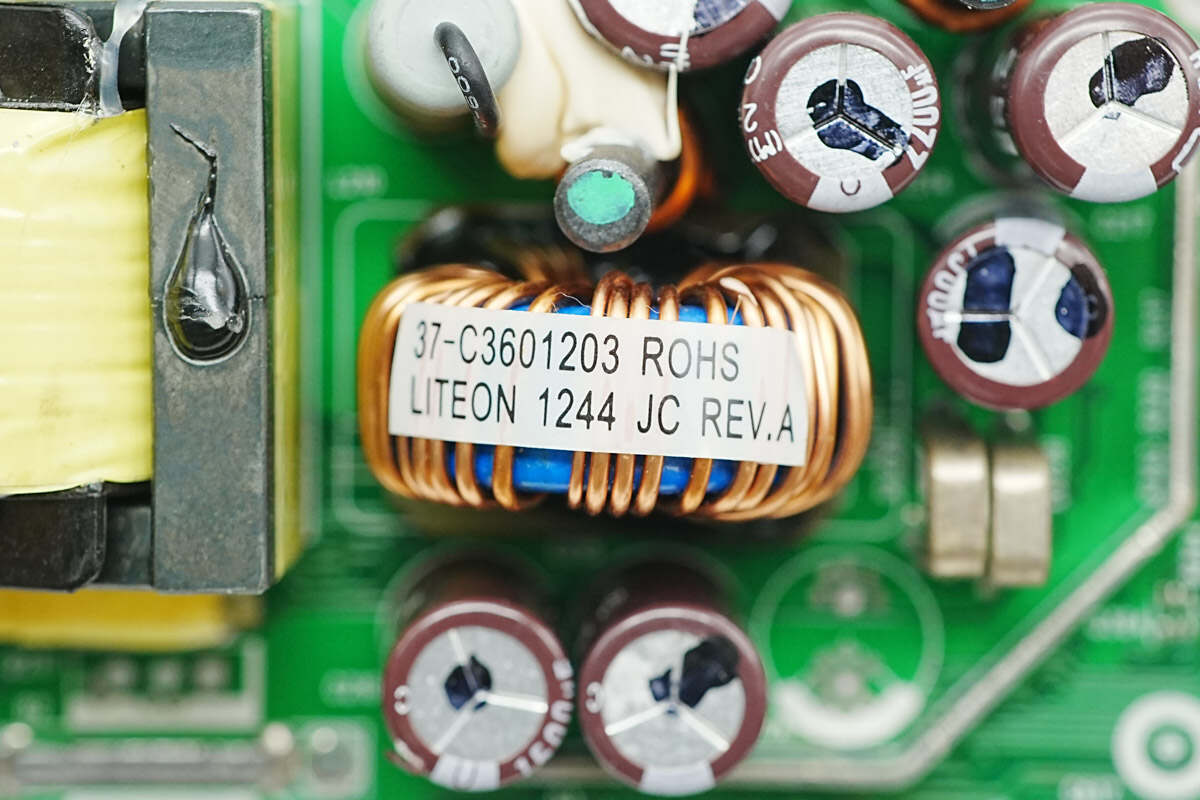

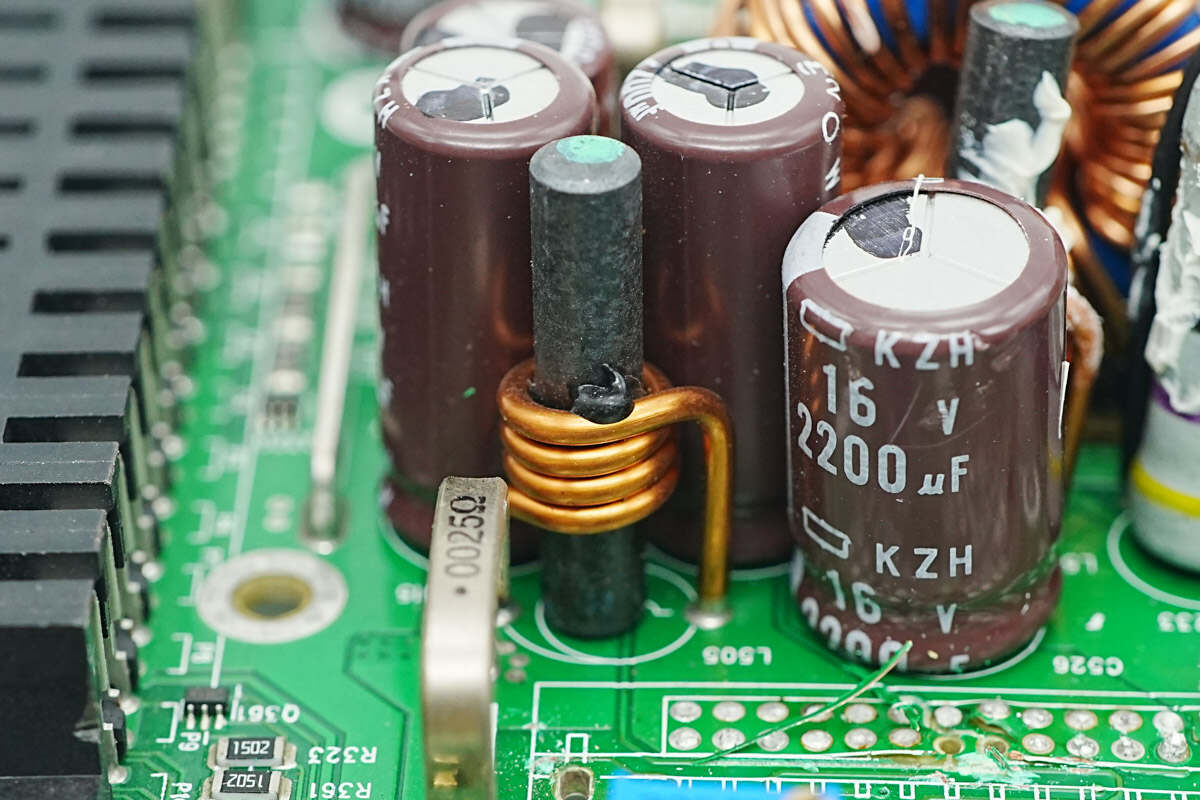

输出滤波电感采用磁环绕制。

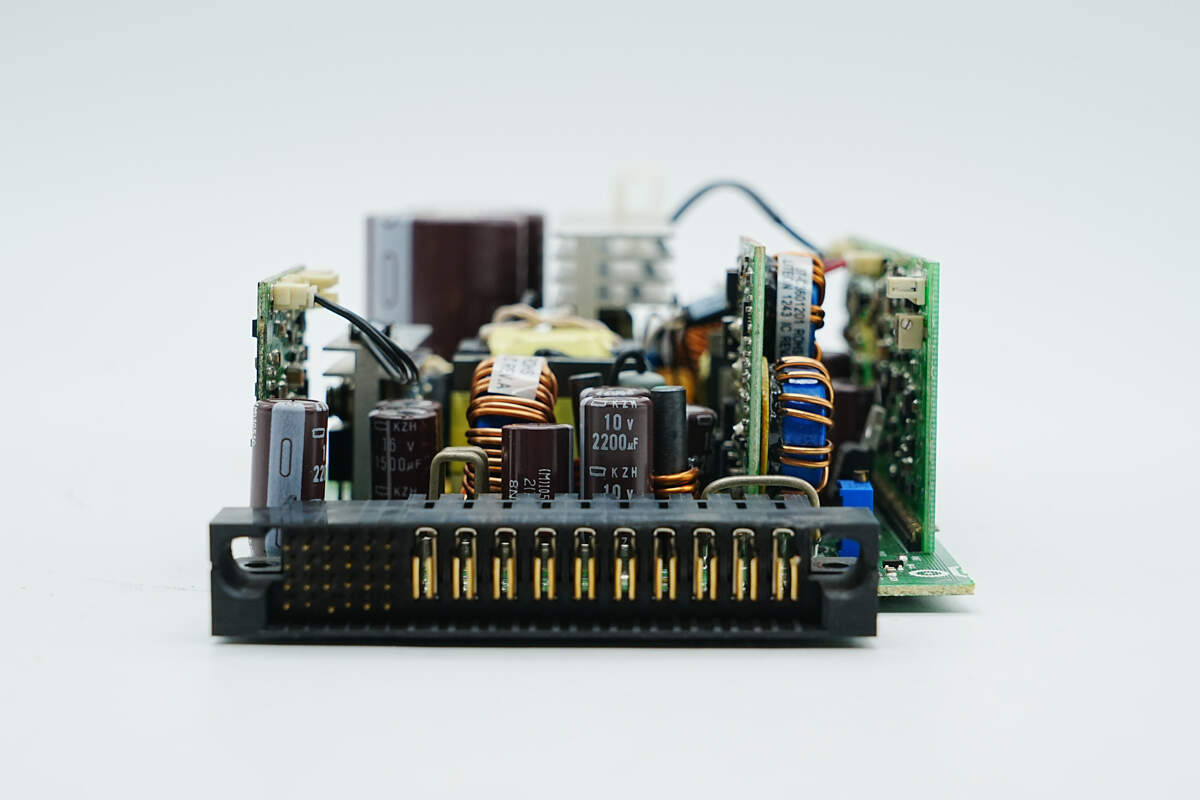

电源输出端设有连接器和滤波电容。

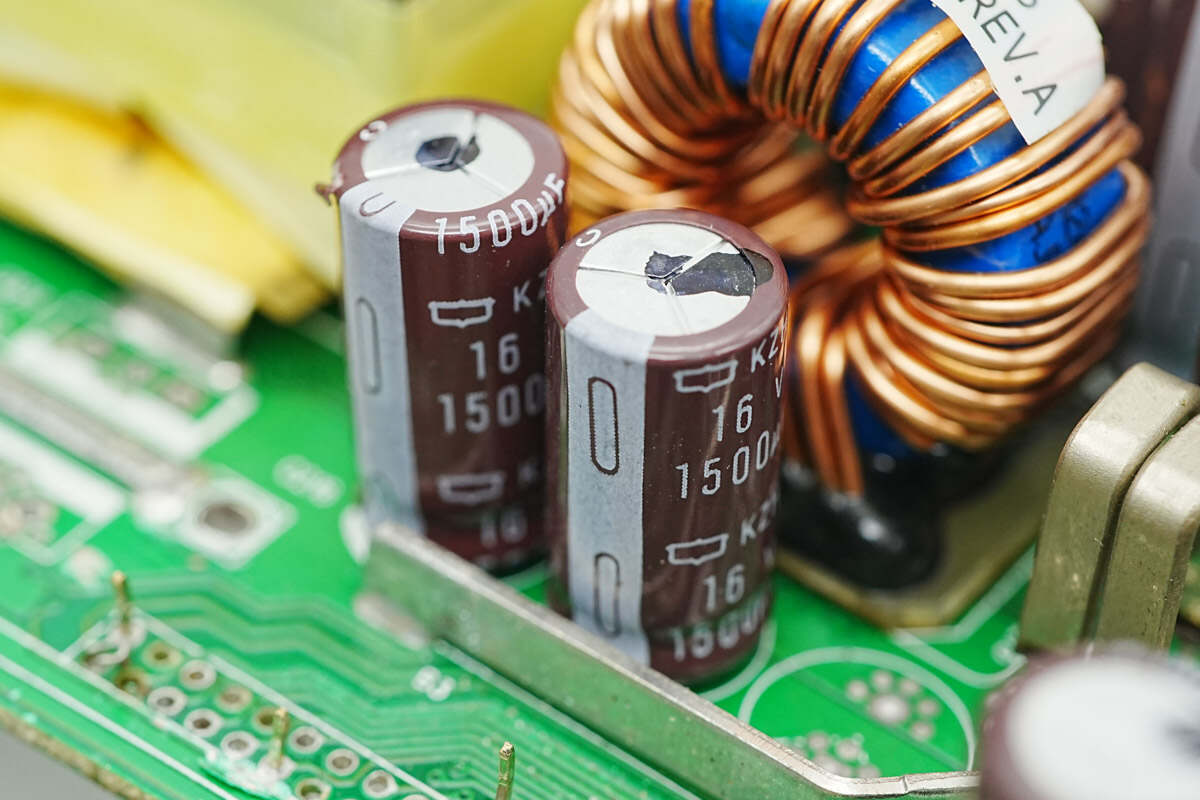

输出滤波电容规格为16V1500μF。

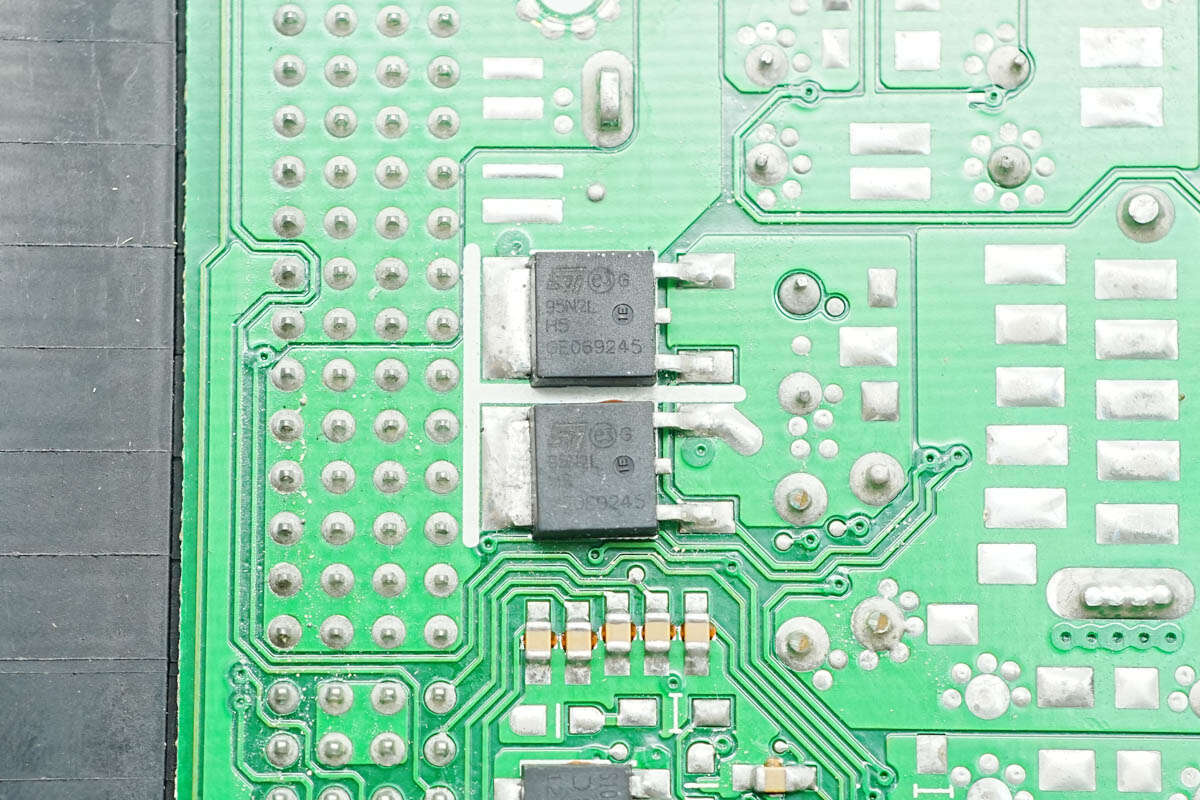

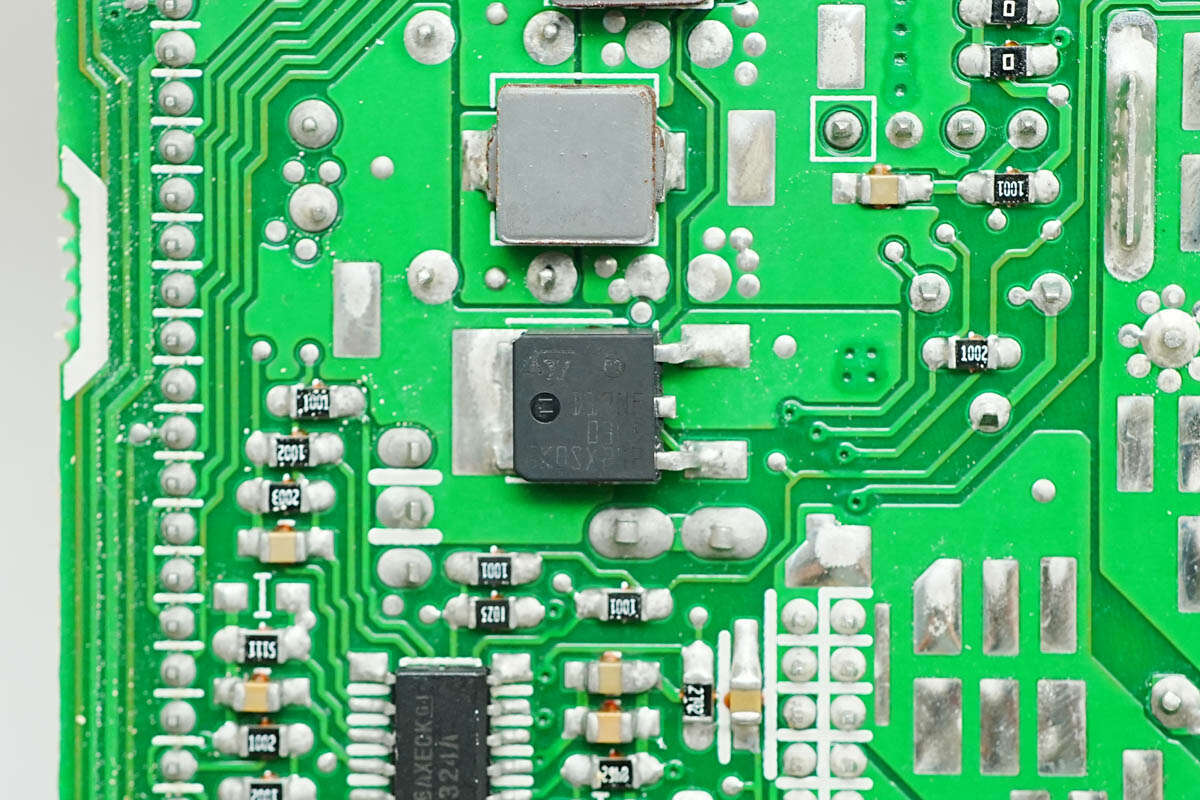

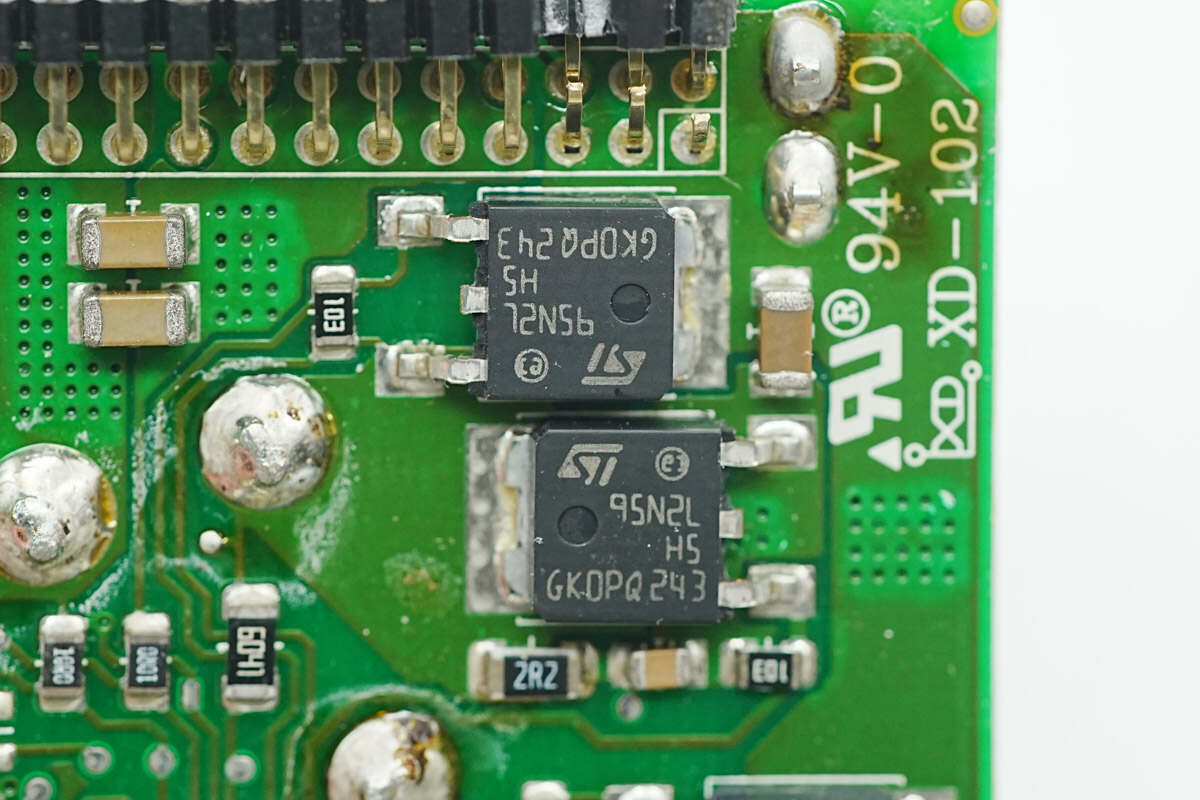

12V输出控制管来自意法半导体，型号STD95N2LH5，NMOS，耐压25V，导阻3.8mΩ，采用DPAK封装。

滤波电容规格为16V2200μF。

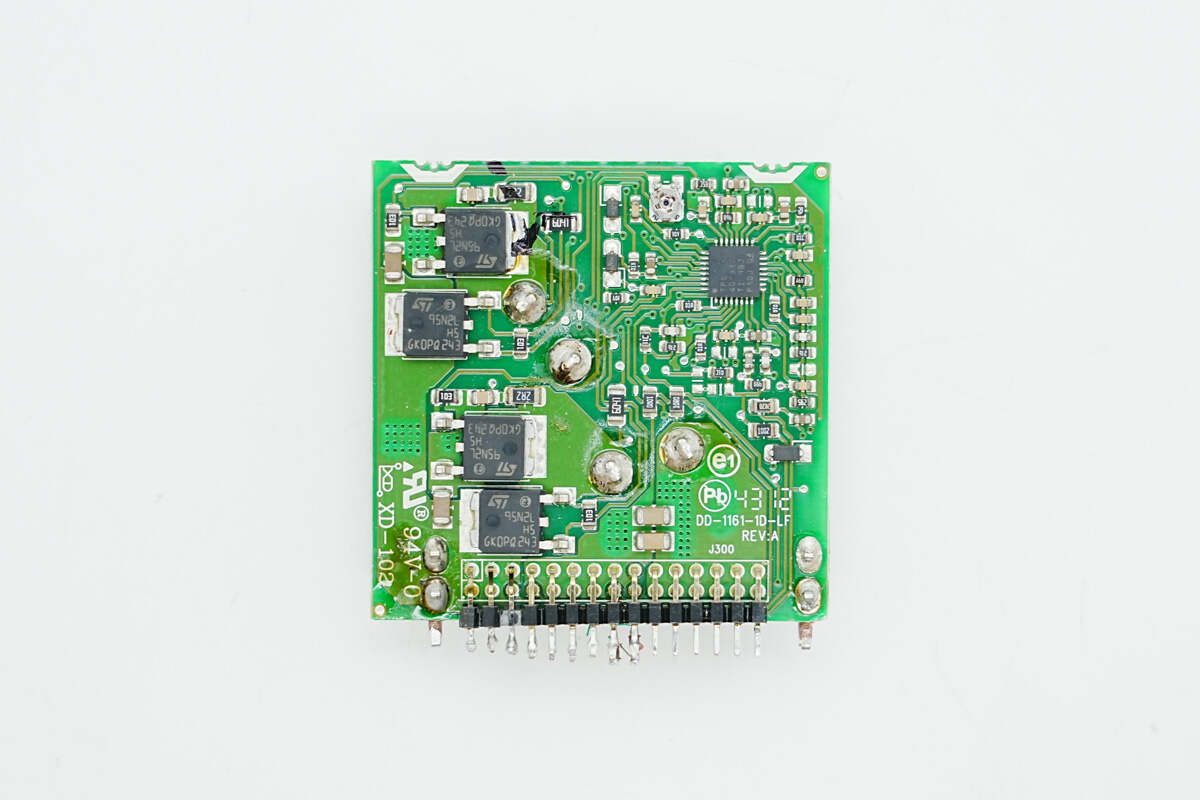

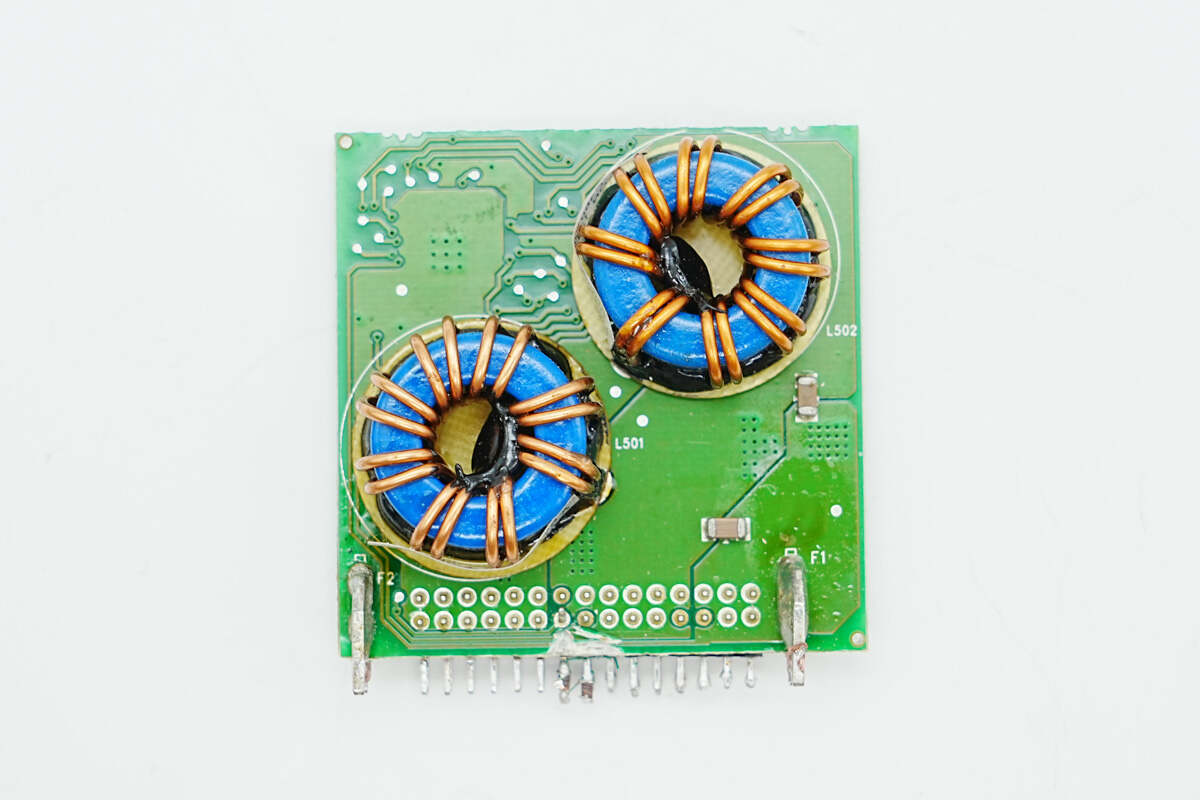

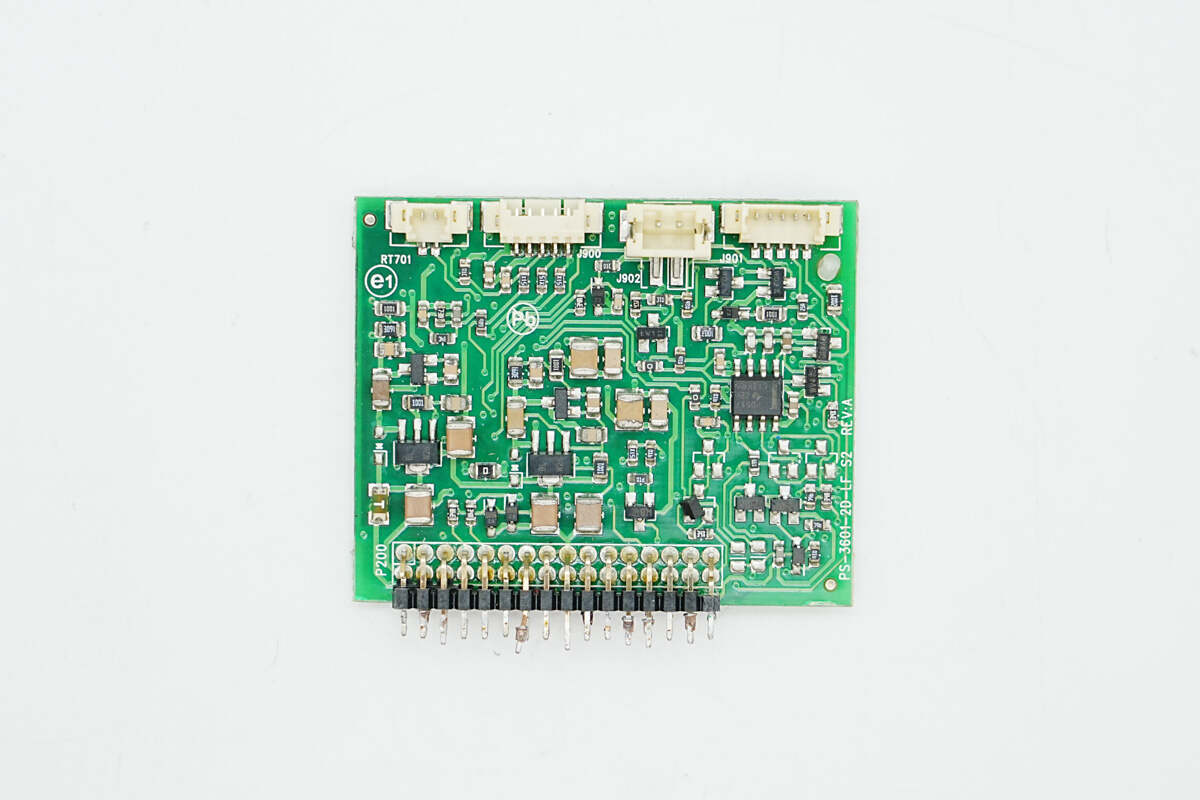

5V降压小板正面设有同步降压控制器和降压开关管。

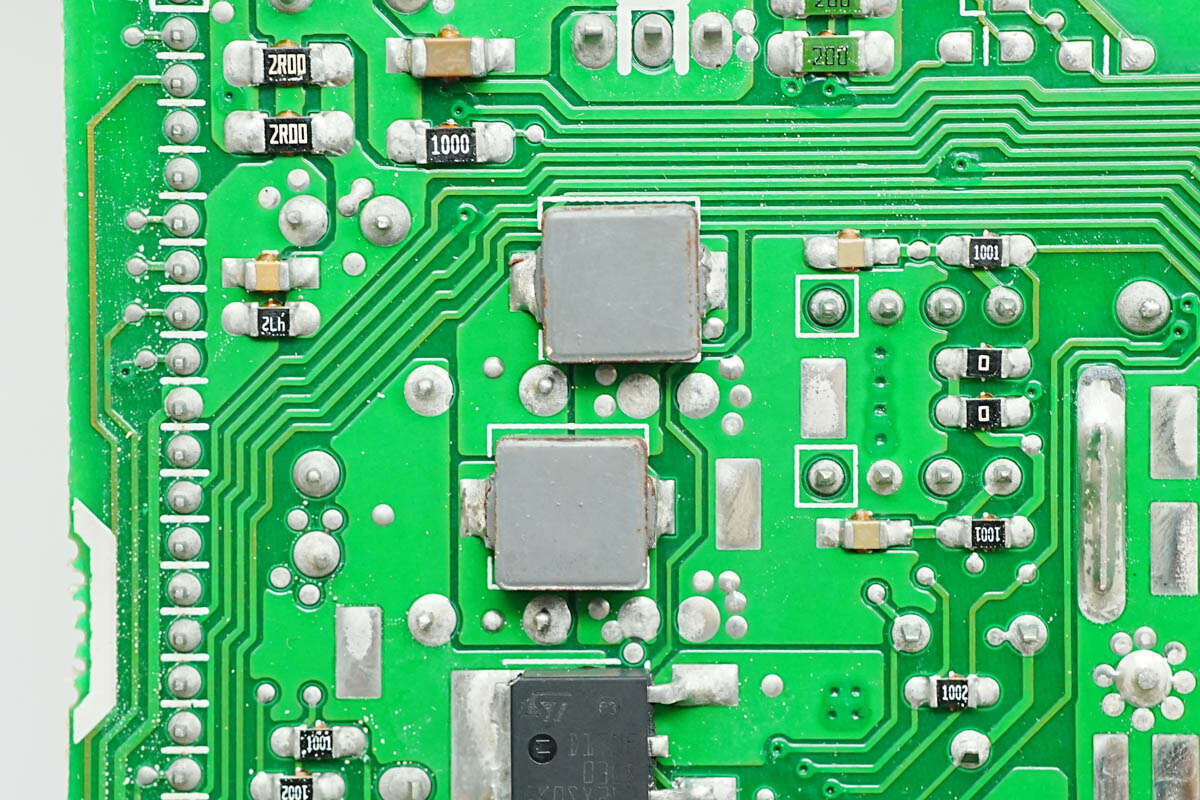

小板背面设有两颗降压电感。

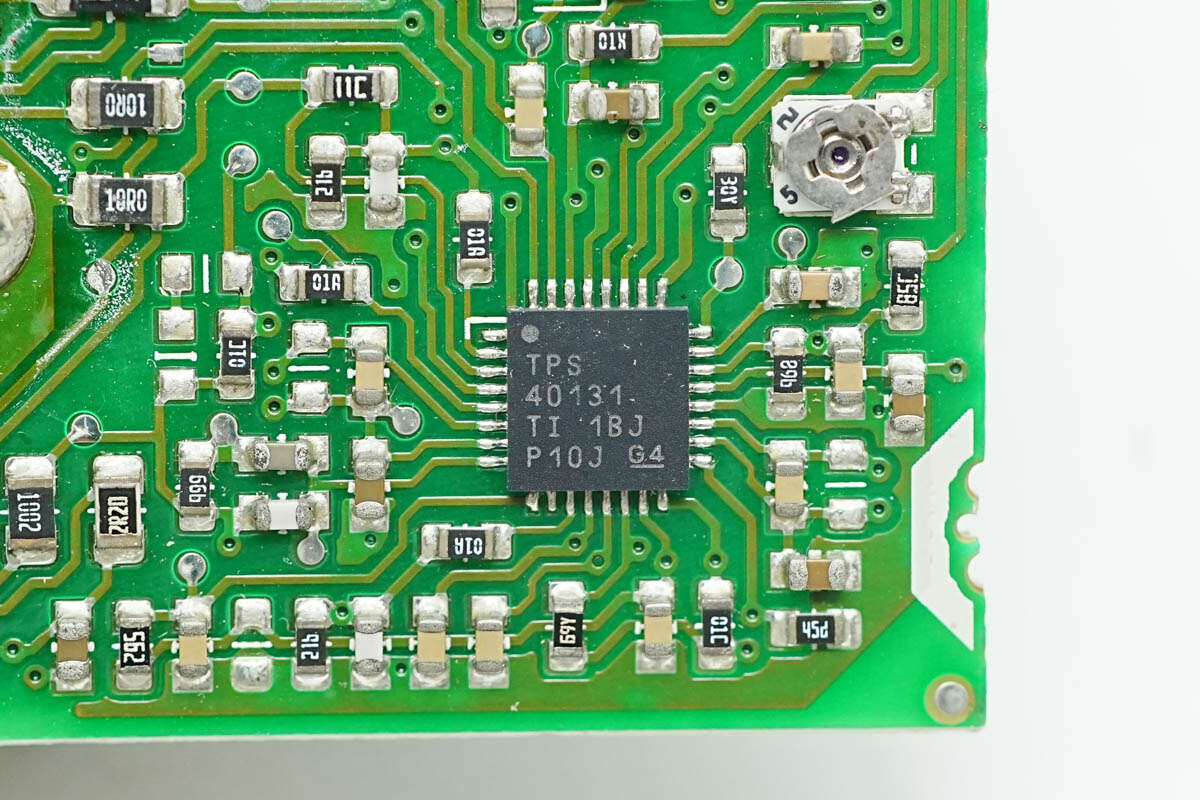

同步降压控制器来自德州仪器，型号TPS40131，是一颗集成驱动器的二相同步降压控制器，支持40V输入电压，具备可编程的欠压闭锁，支持取样电阻或电感直流电阻采样，采用QFN32封装。

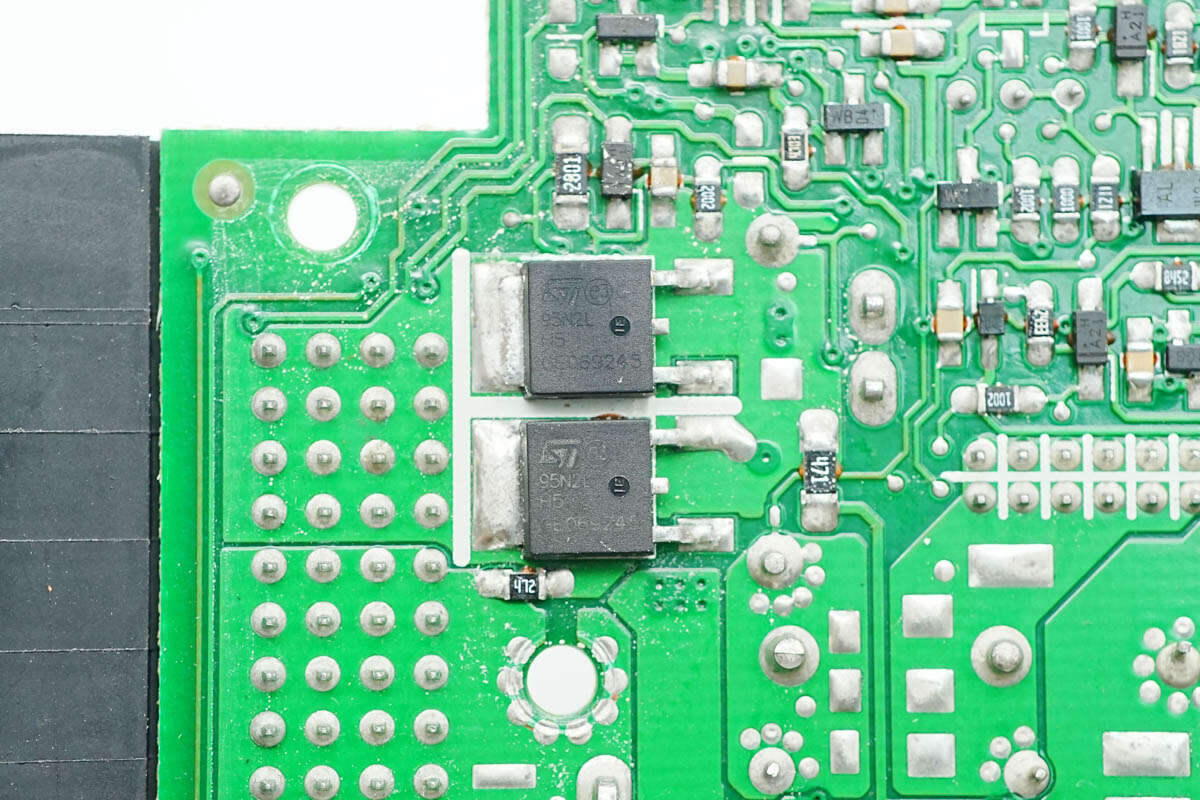

同步降压开关管来自意法半导体，型号STD95N2LH5。

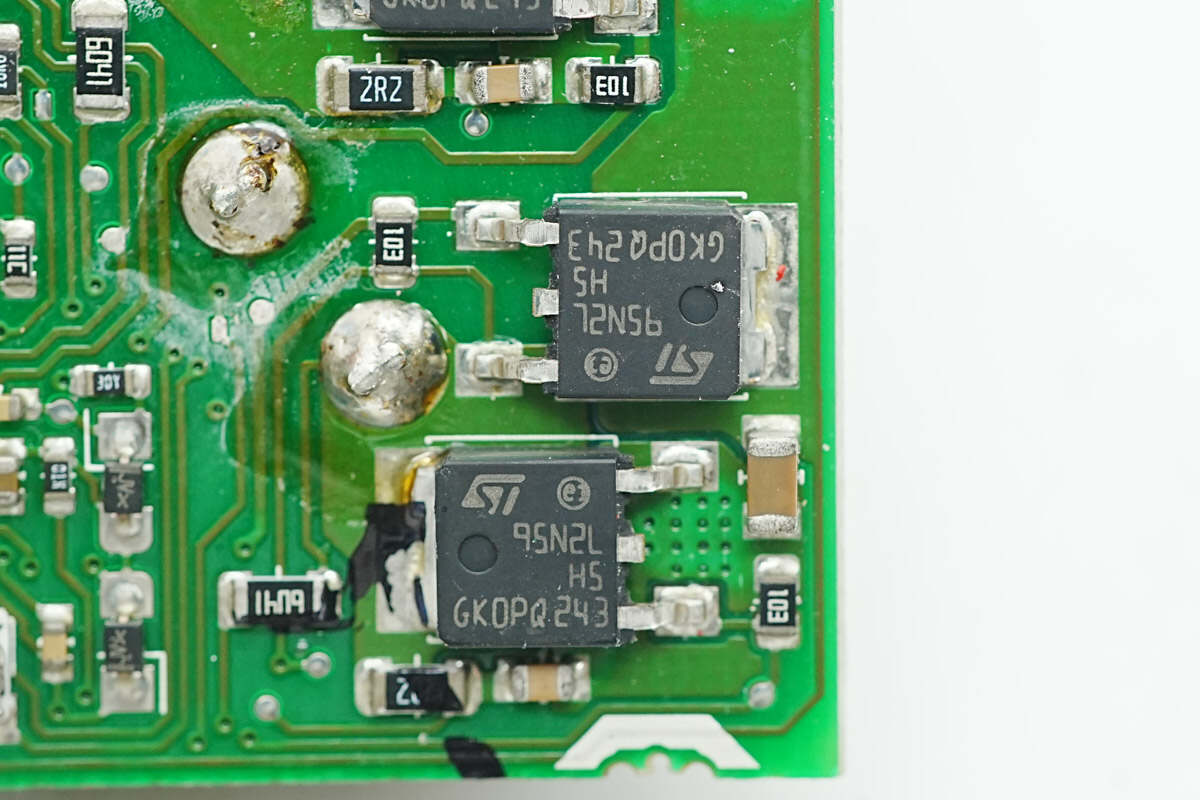

另一相两颗开关管型号相同。

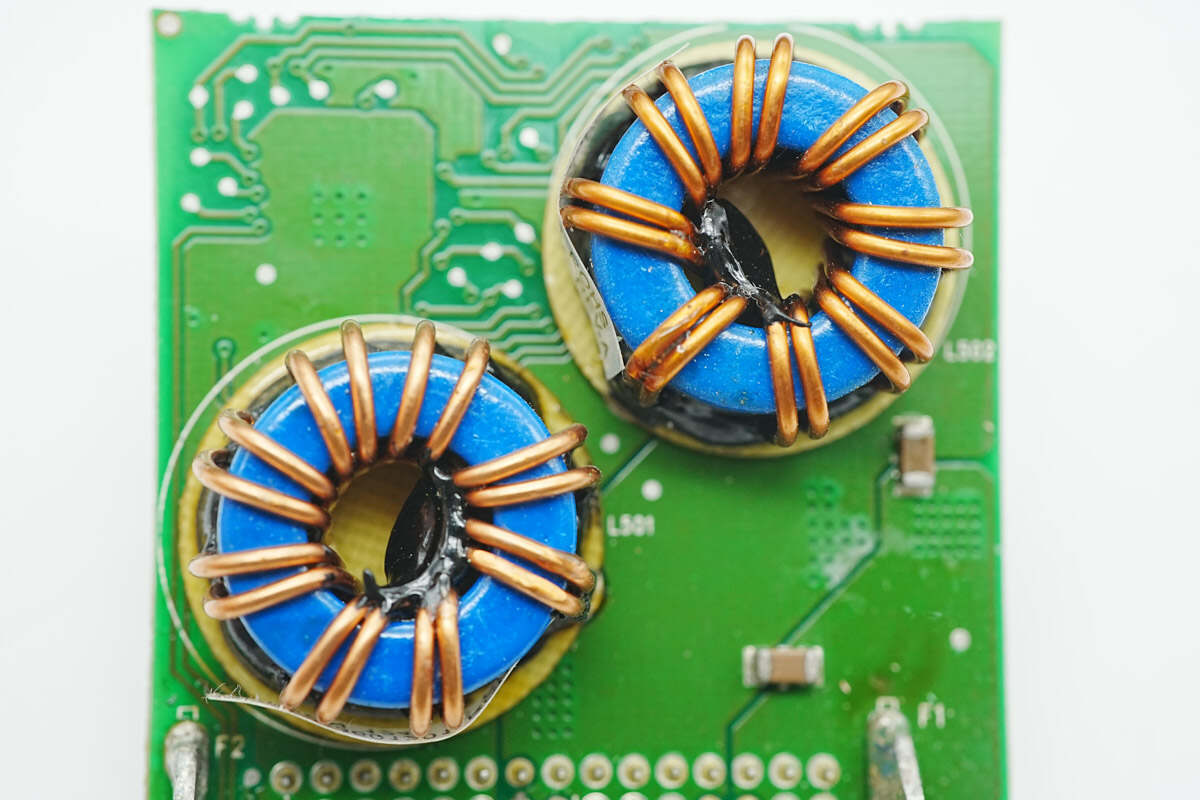

降压电感采用磁环绕制，底部设有电木板绝缘。

输出滤波电感特写。

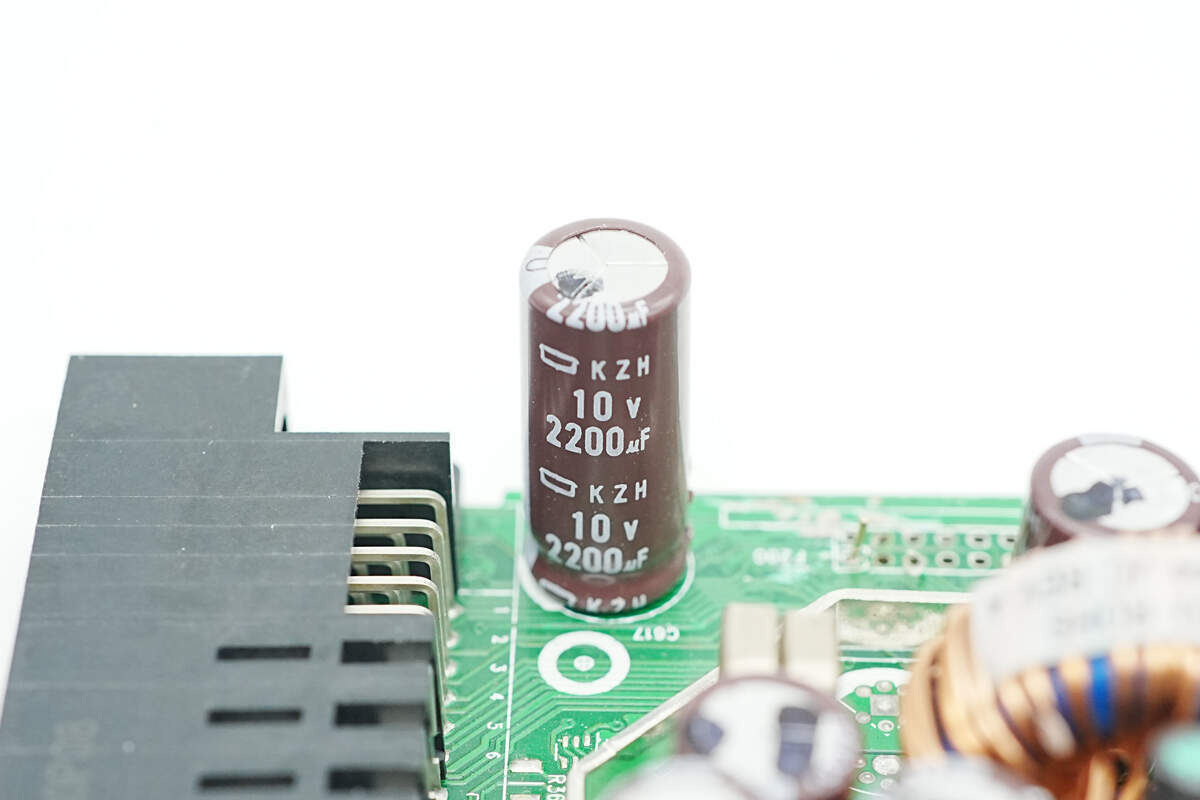

5V输出滤波电容来自贵弥功，规格为10V2200μF。

5V输出控制管来自意法半导体，型号STD95N2LH5。

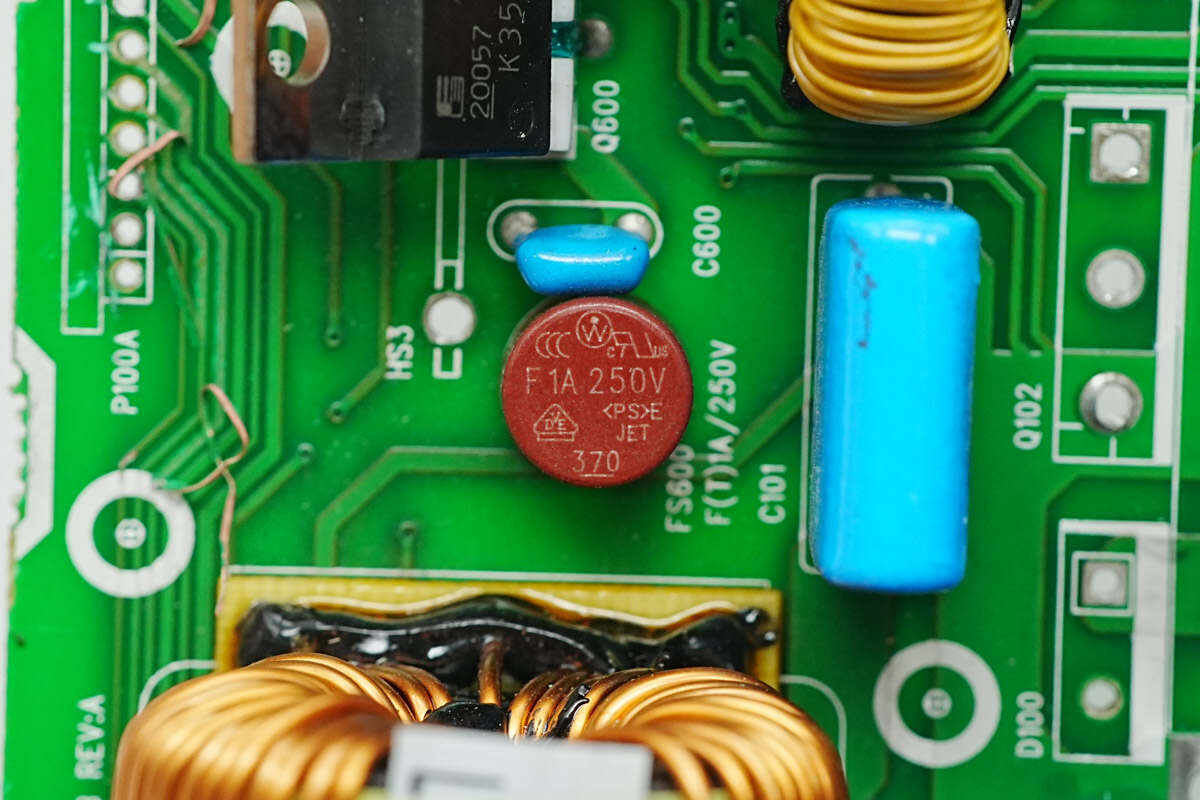

待机电源保险丝规格为1A 250V。

瓷片电容规格为0.1μF。

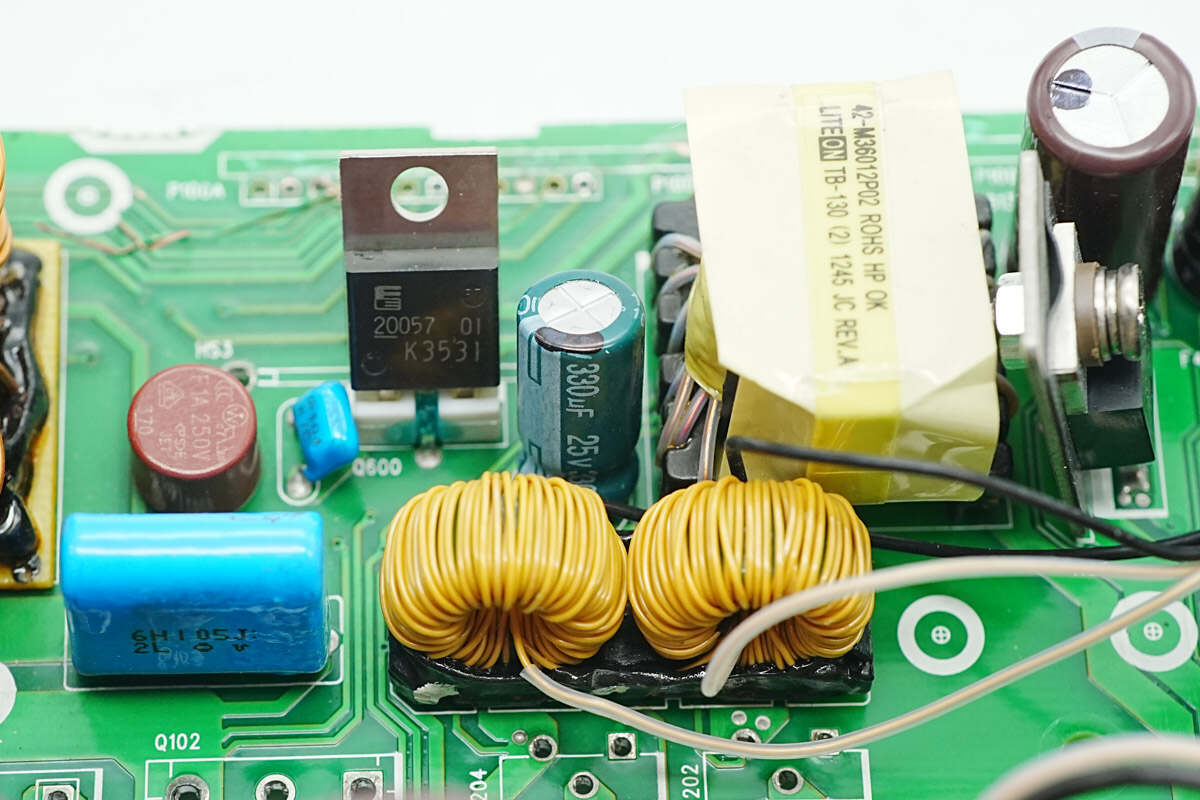

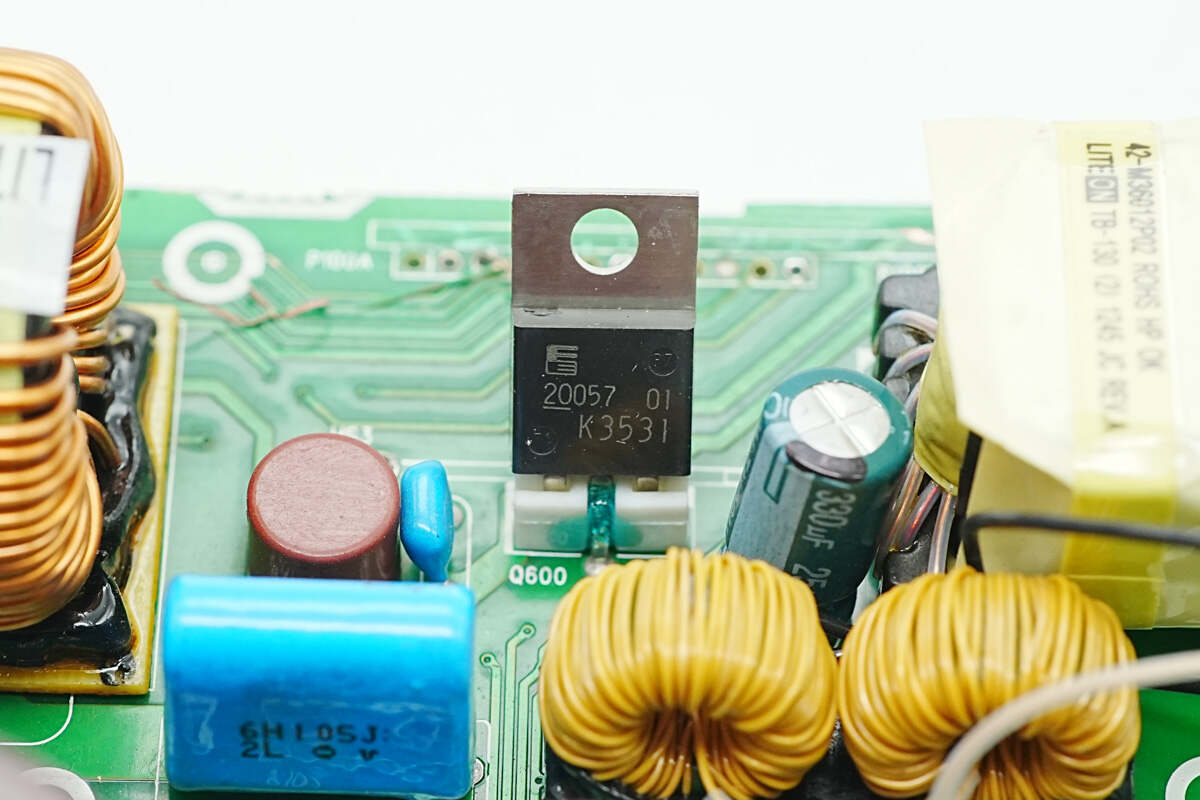

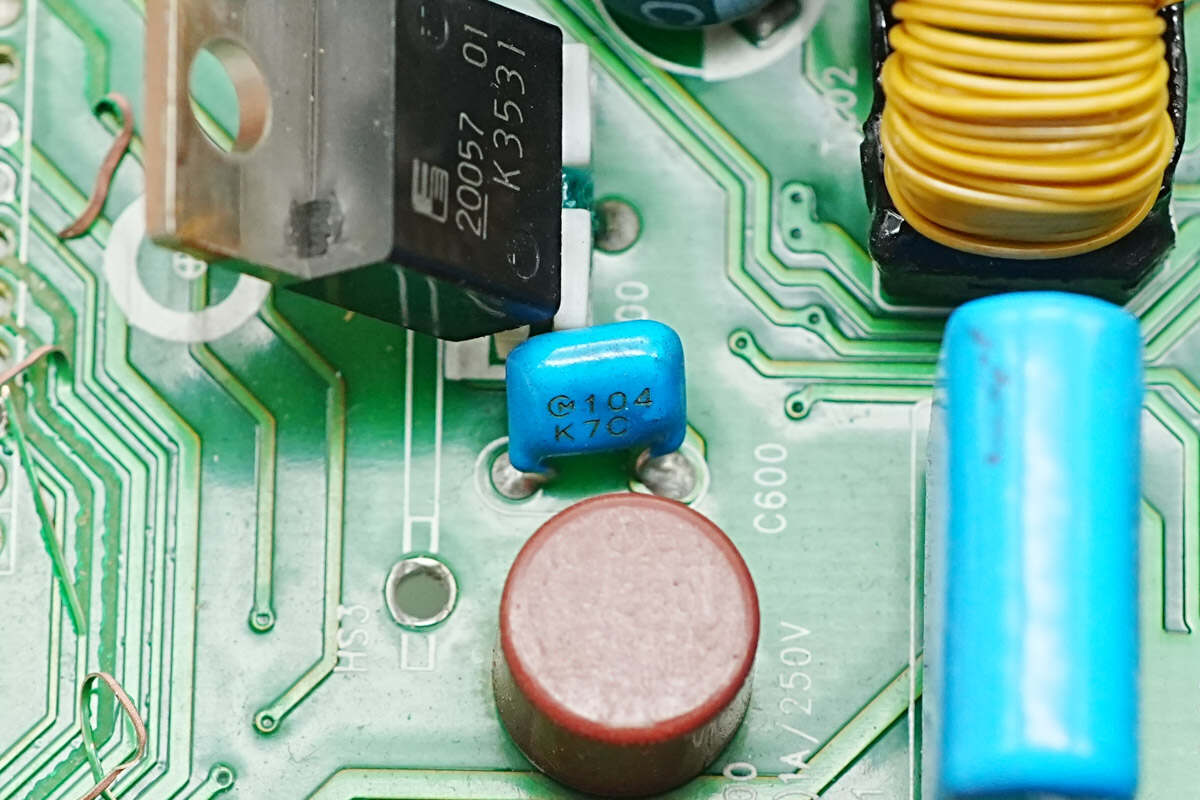

初级开关管来自富士电机，型号2SK3531，NMOS，耐压900V，导阻1.92Ω，采用TO-220AB封装。

滤波电容规格为25V330μF。

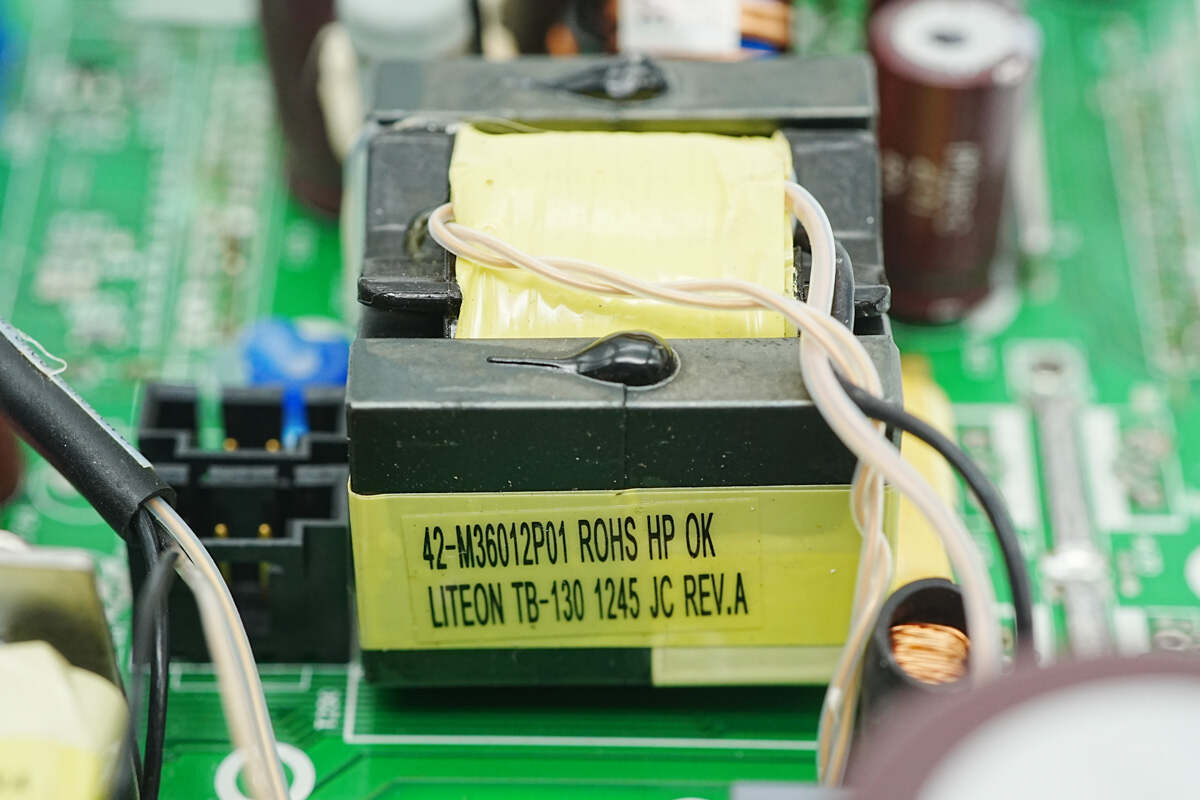

变压器磁芯缠绕胶带绝缘。

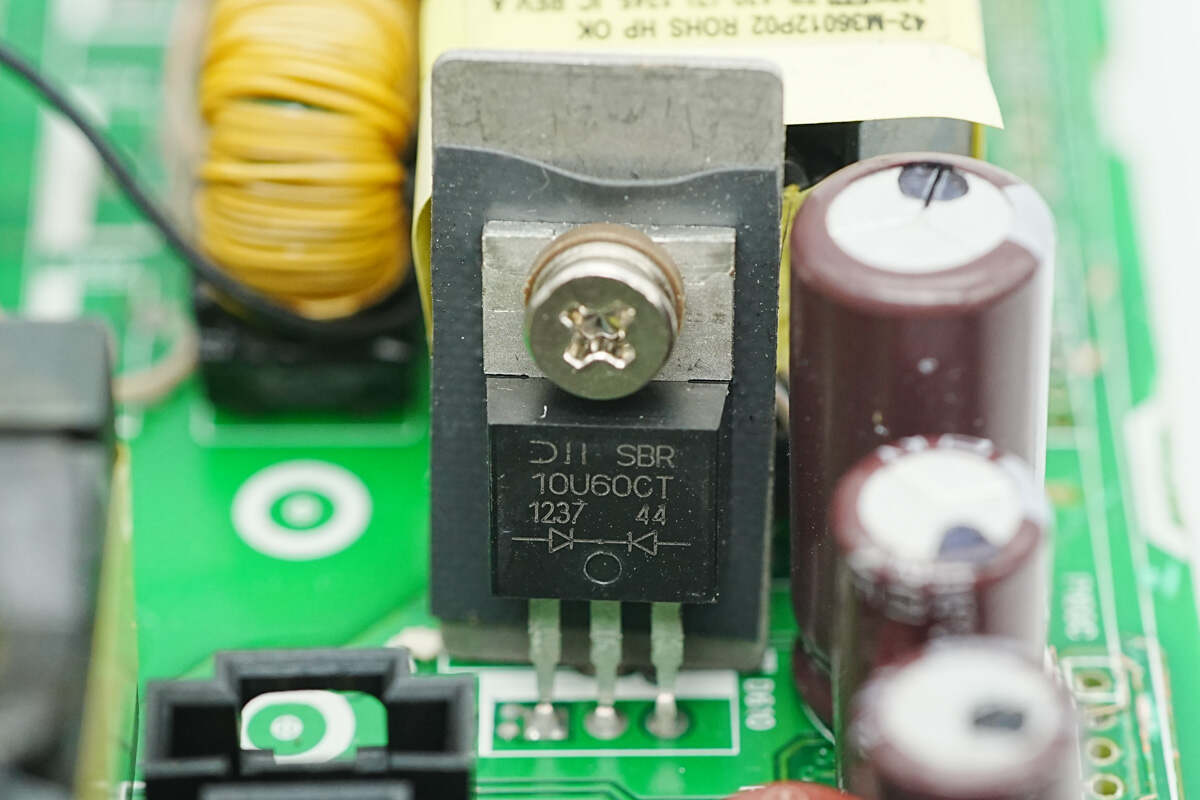

待机电源整流管来自达尔，型号SBR10U60CT，规格为60V 10A，采用TO-220AB封装。

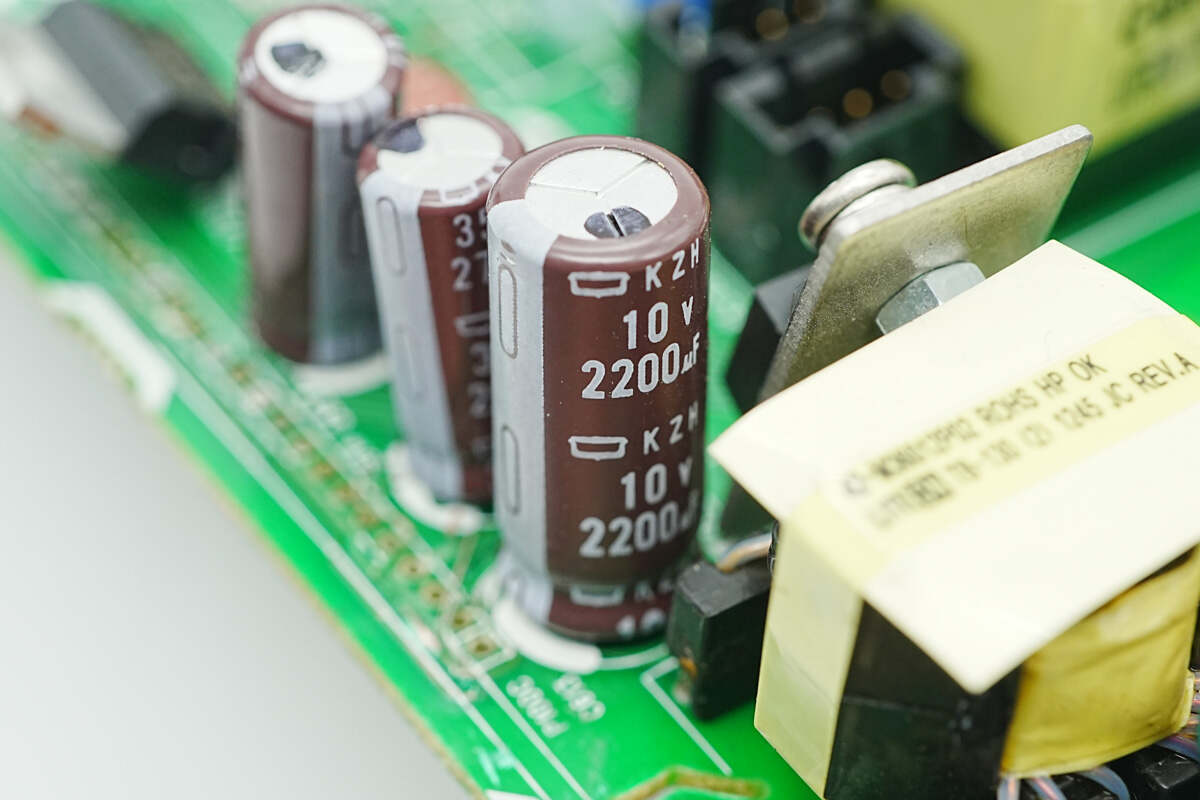

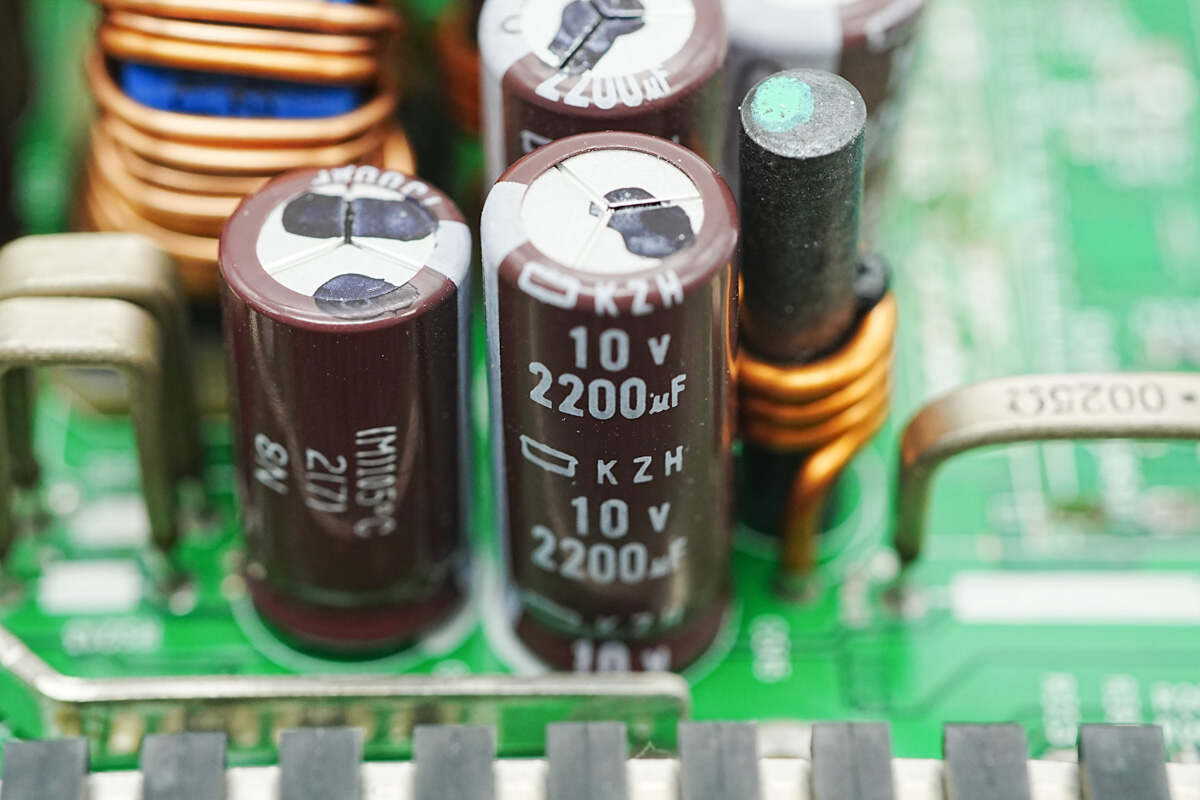

滤波电容规格为10V2200μF。

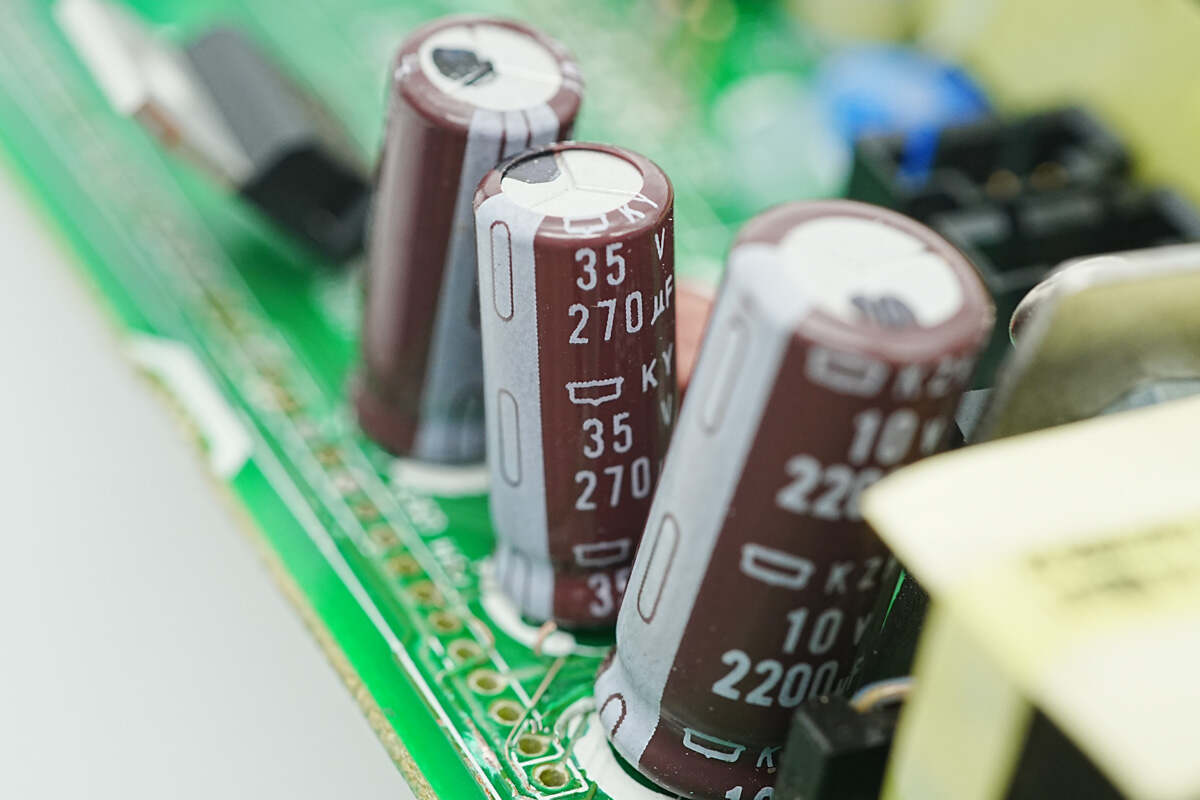

滤波电容规格为35V270μF。

滤波电容规格为10V1500μF。

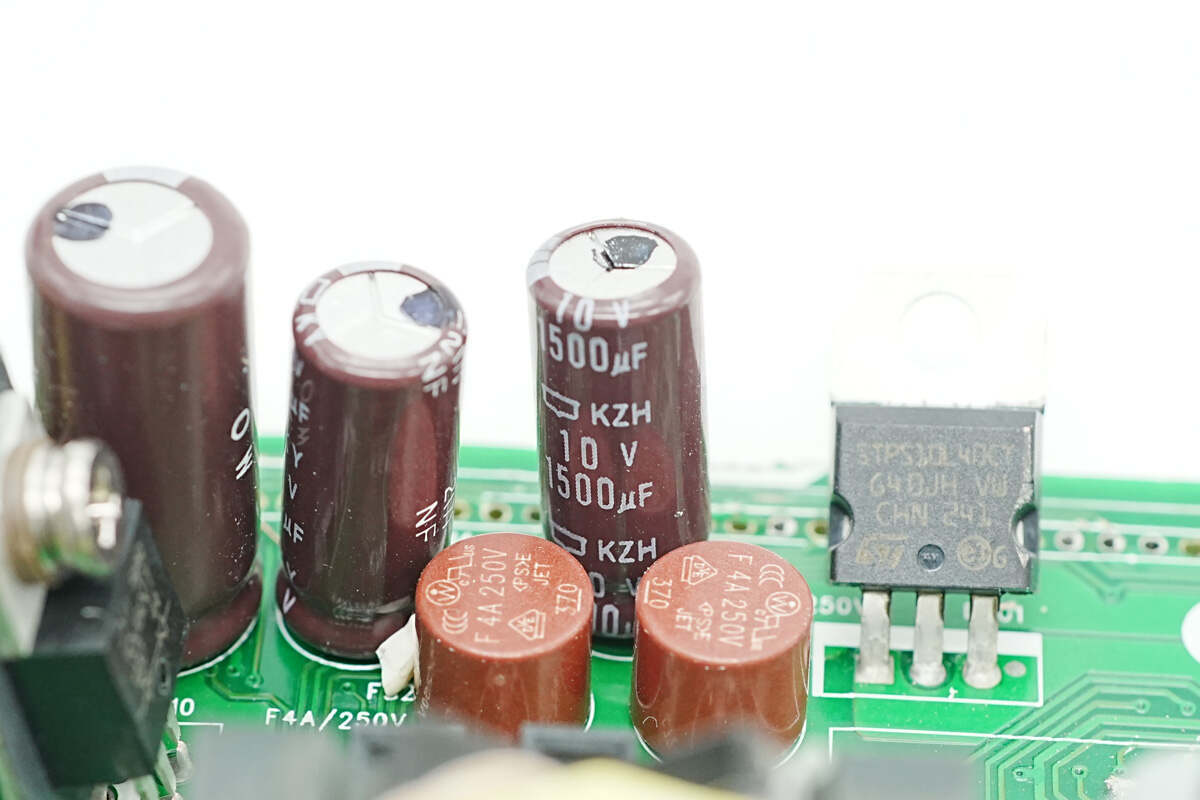

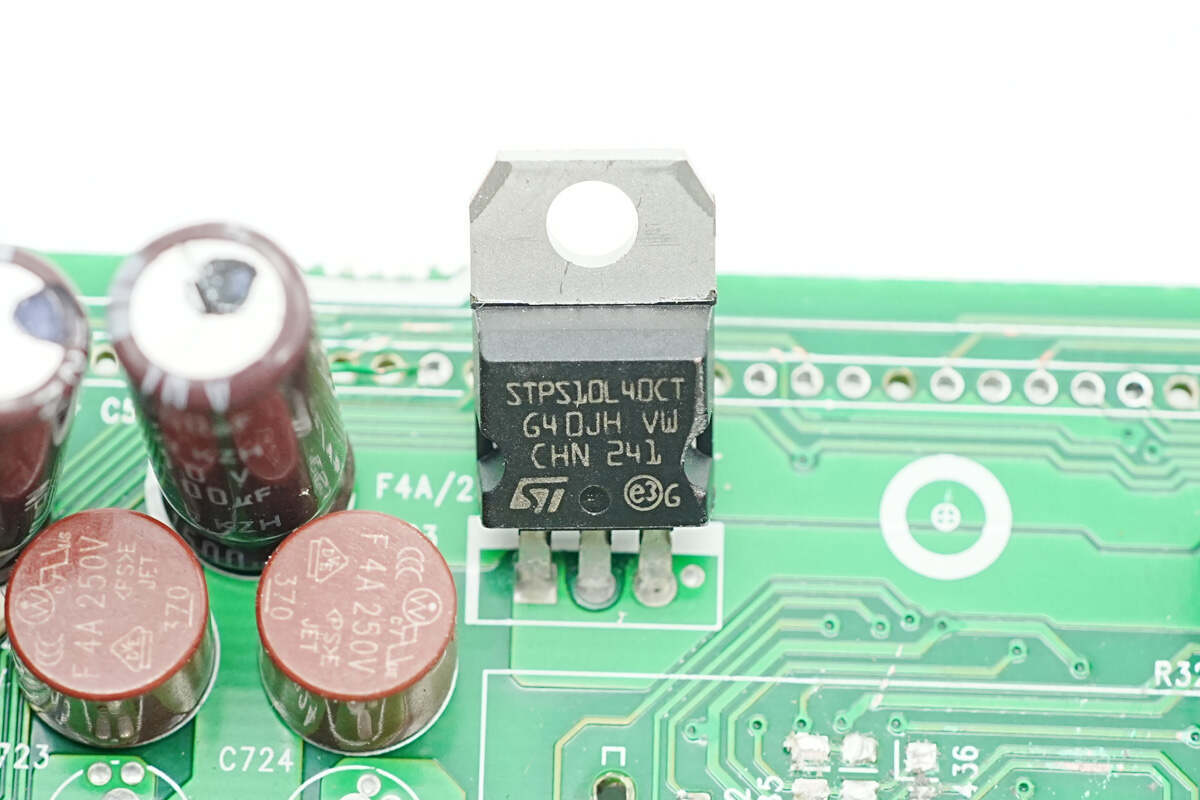

肖特基二极管来自意法半导体，型号STPS10L40CT，规格为40V 10A，采用TO-220AB封装。

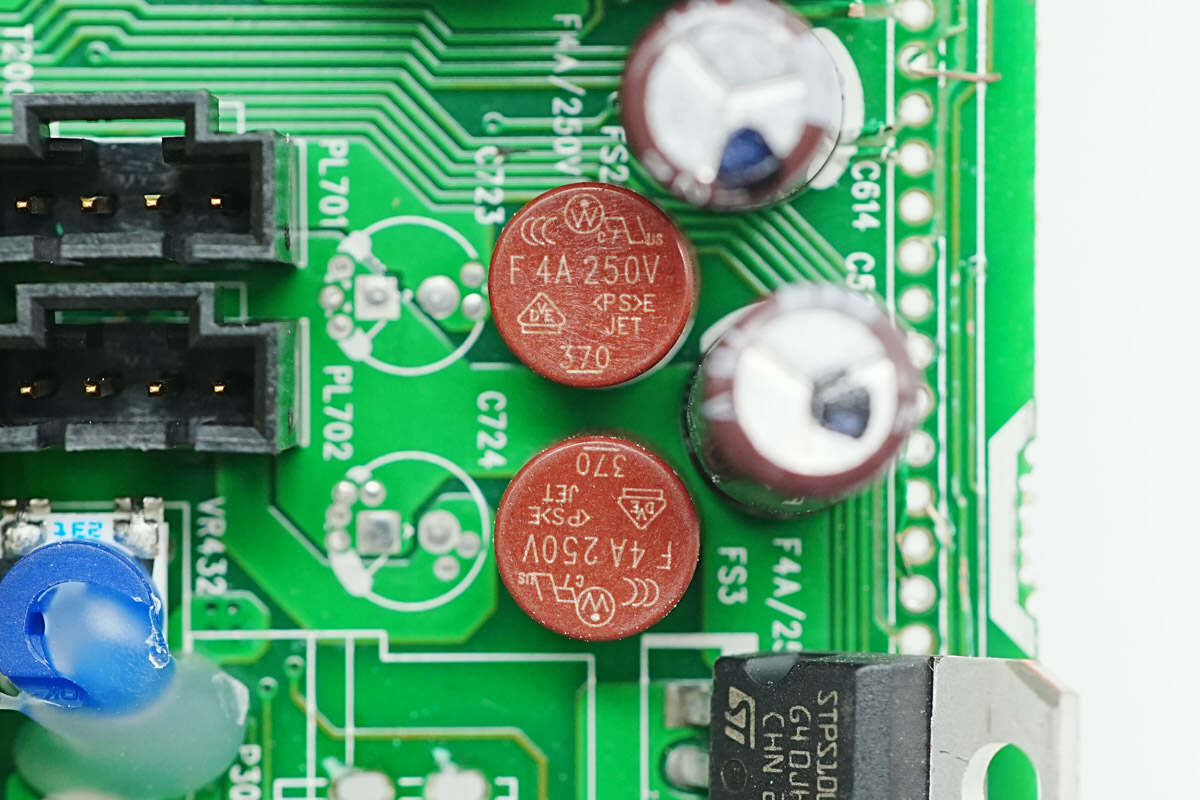

两颗保险丝规格为4A 250V，用于散热风扇过流保护。

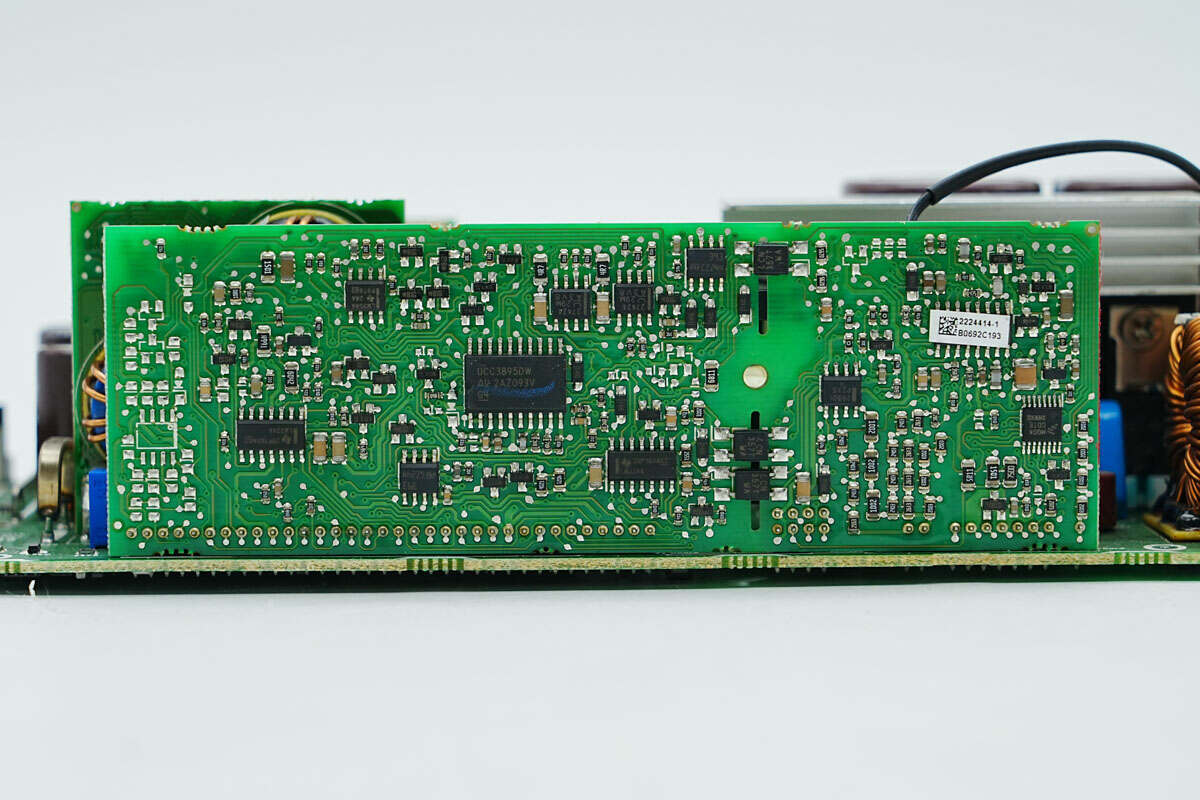

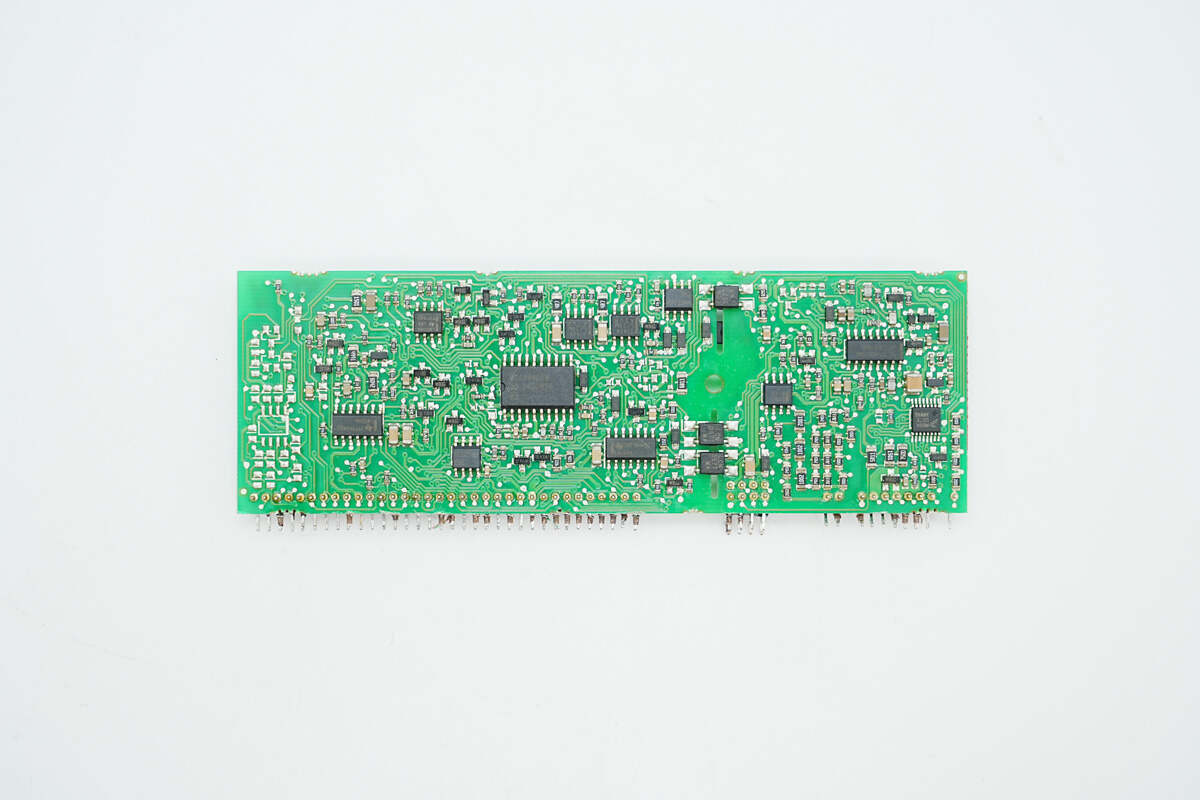

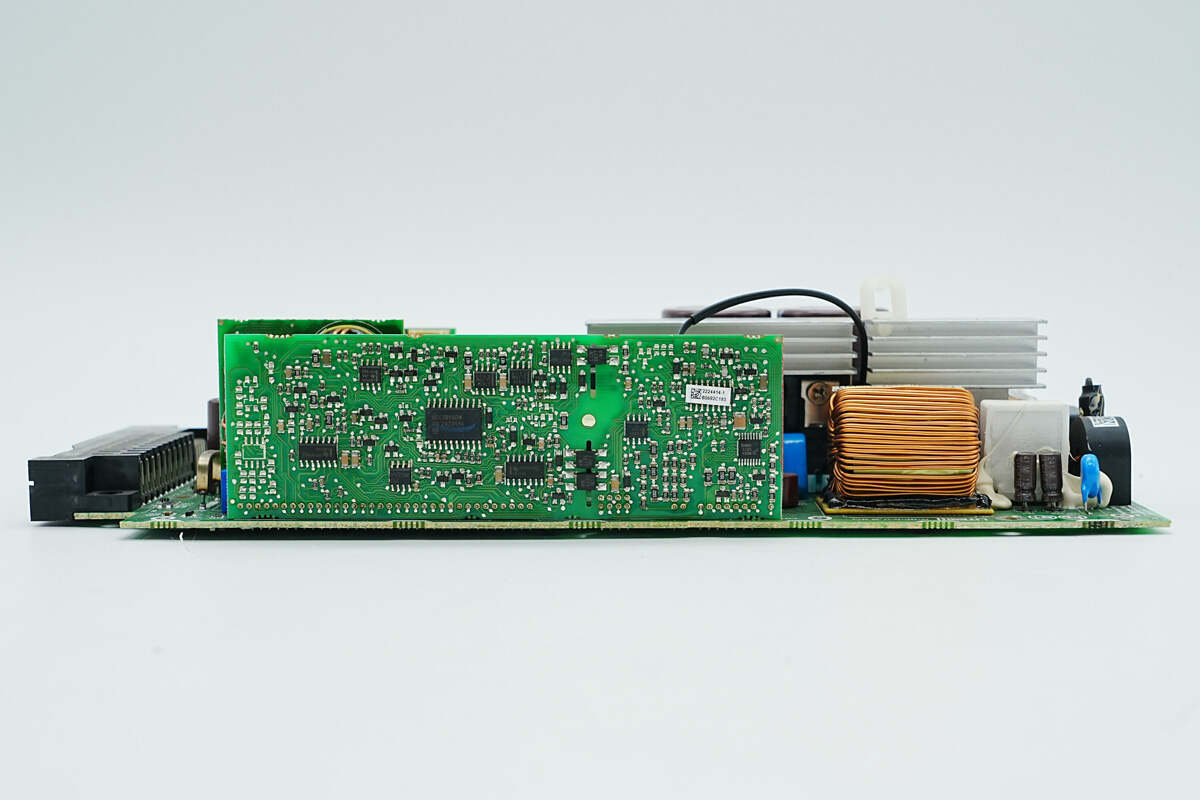

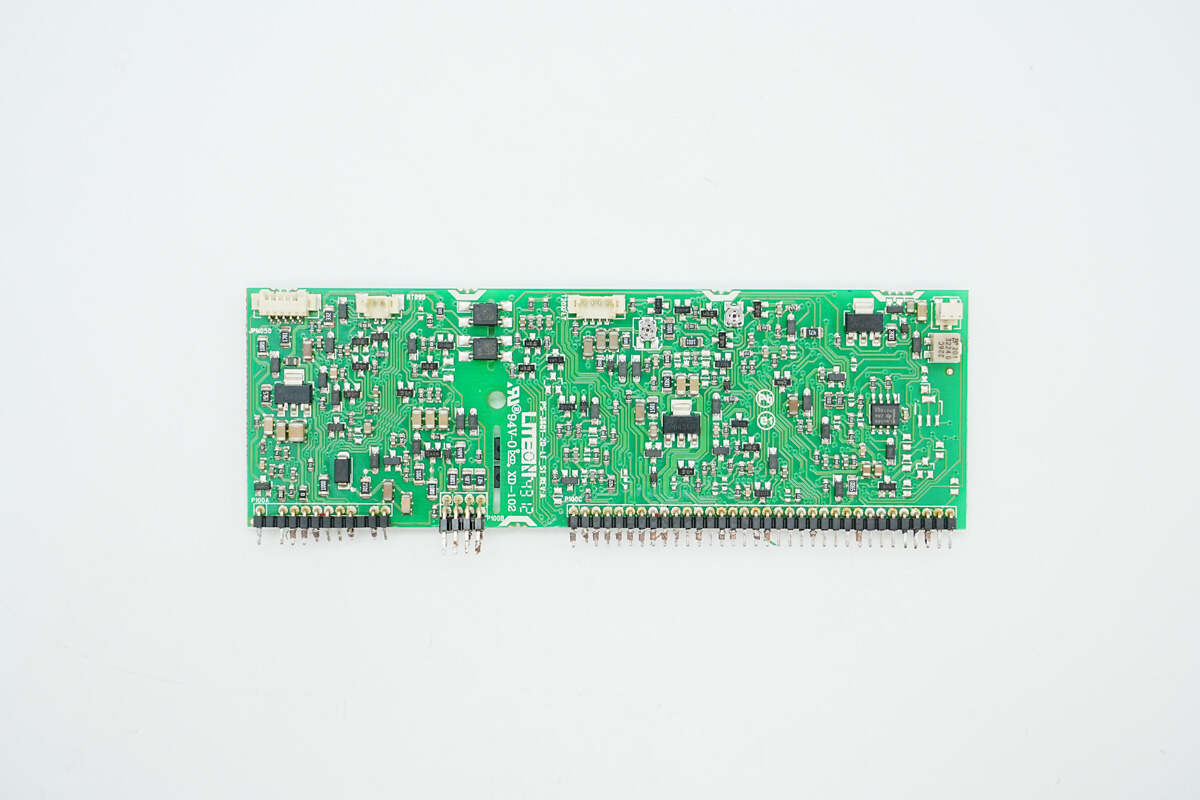

PCBA模块侧面焊接控制小板。

控制小板焊接移相全桥控制器，驱动器，运放，电压比较器，PFC控制器，待机电源控制器和MCU。

另一面焊接反馈光耦和运放芯片。

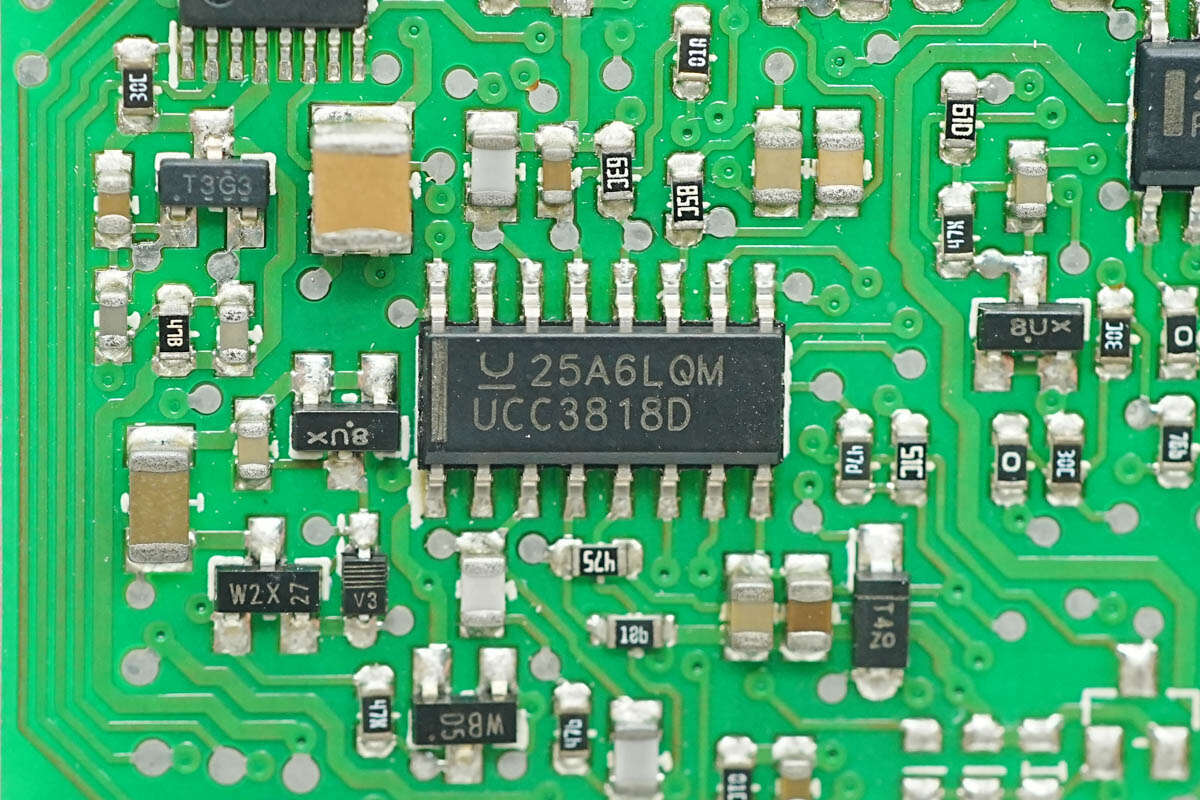

PFC控制器来自德州仪器，型号UCC3818D，采用CCM模式运行，具备精确的功率限制，具备过压保护功能，采用SOIC16封装。

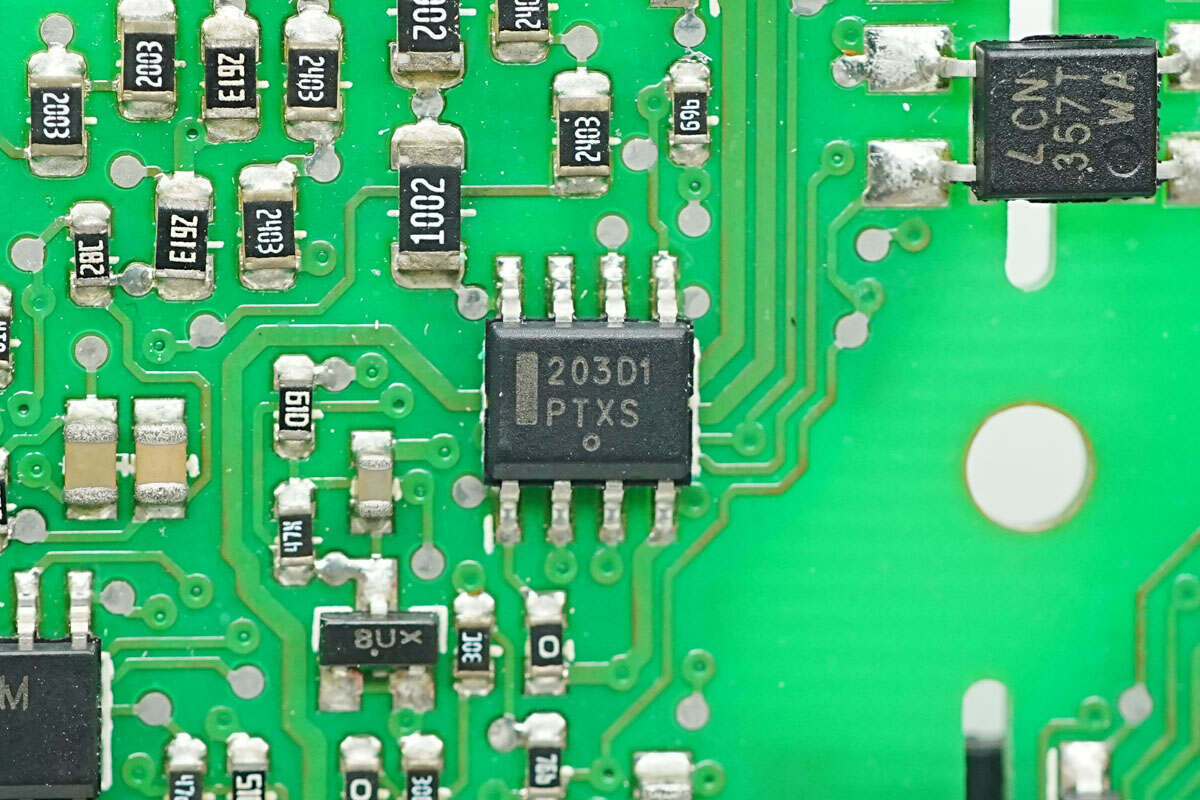

待机电源芯片来自安森美，丝印203D1，型号NCP1203，是一颗电流模式反激PWM控制器，芯片运行频率为100kHz，内部集成高压启动，具有极低的待机功耗，采用SOIC8封装。

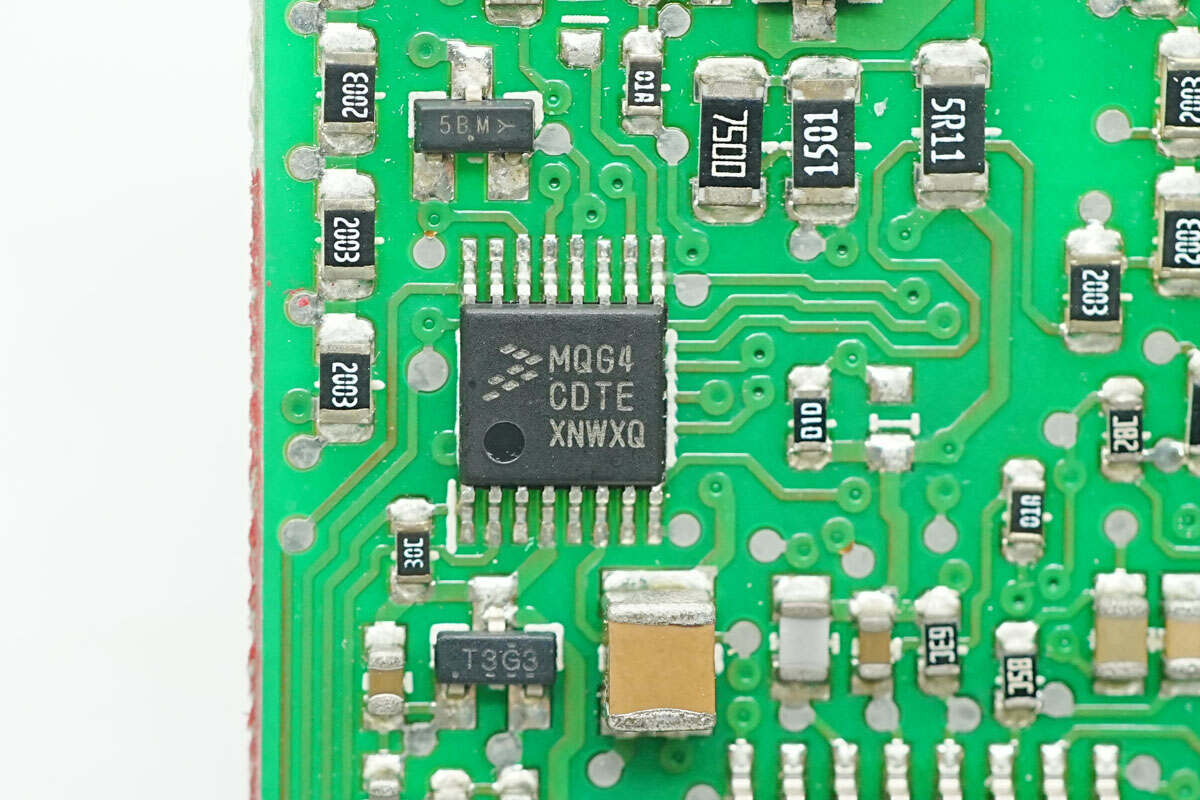

MCU来自恩智浦，丝印MQG4CDTE，型号MC9S08QG4CDTE，内置4KB FLASH和256B RAM，采用TSSOP16封装。

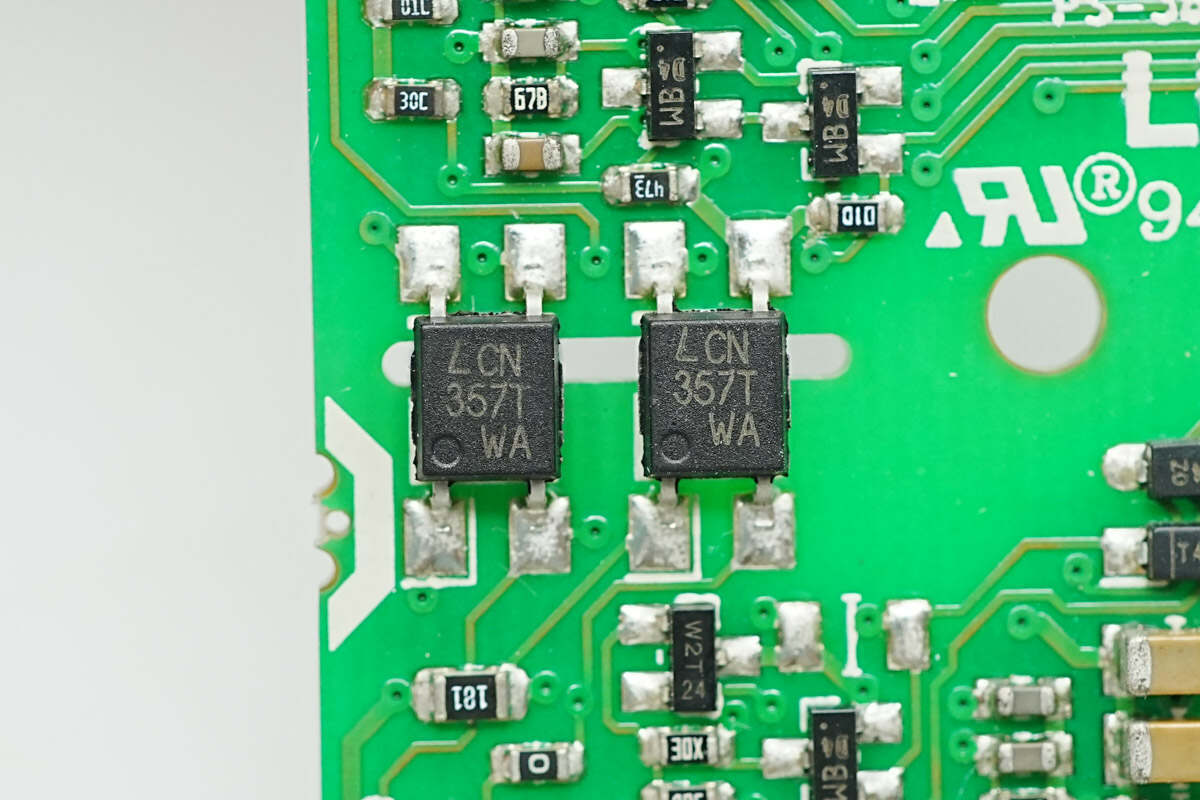

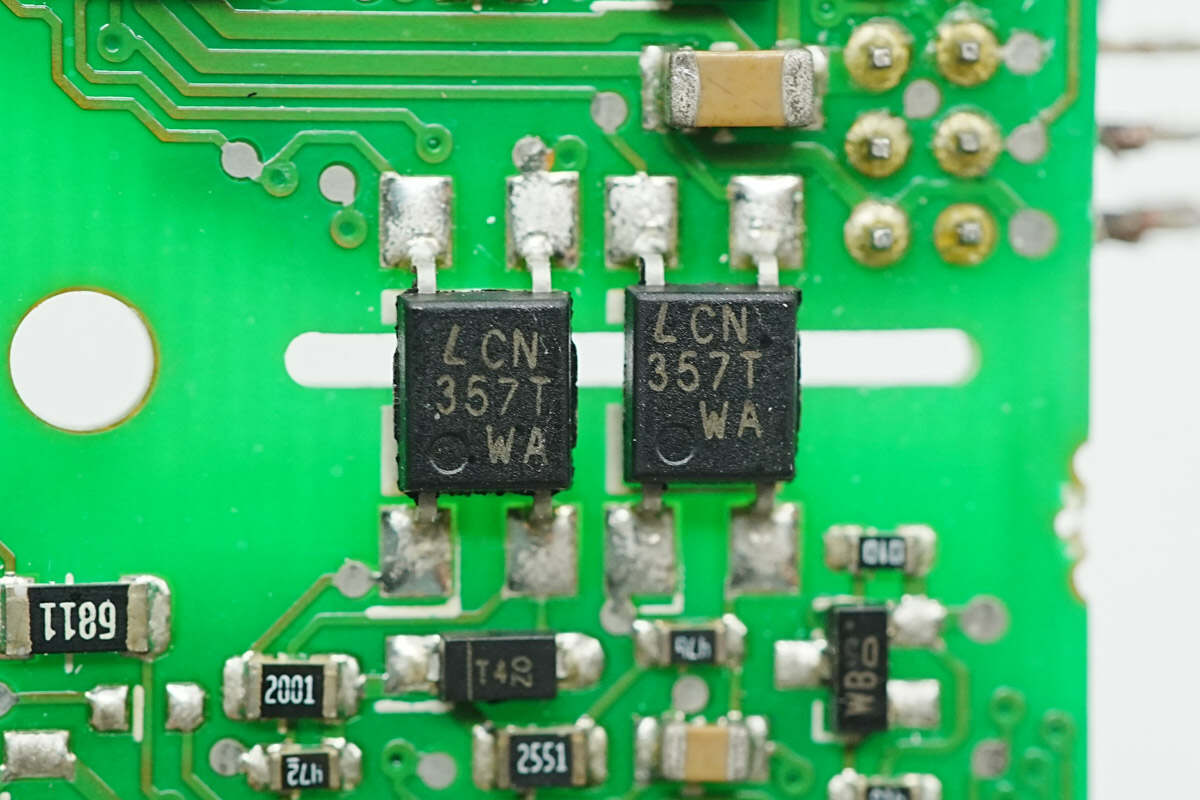

两颗光宝LTV357T光耦用于隔离通信。

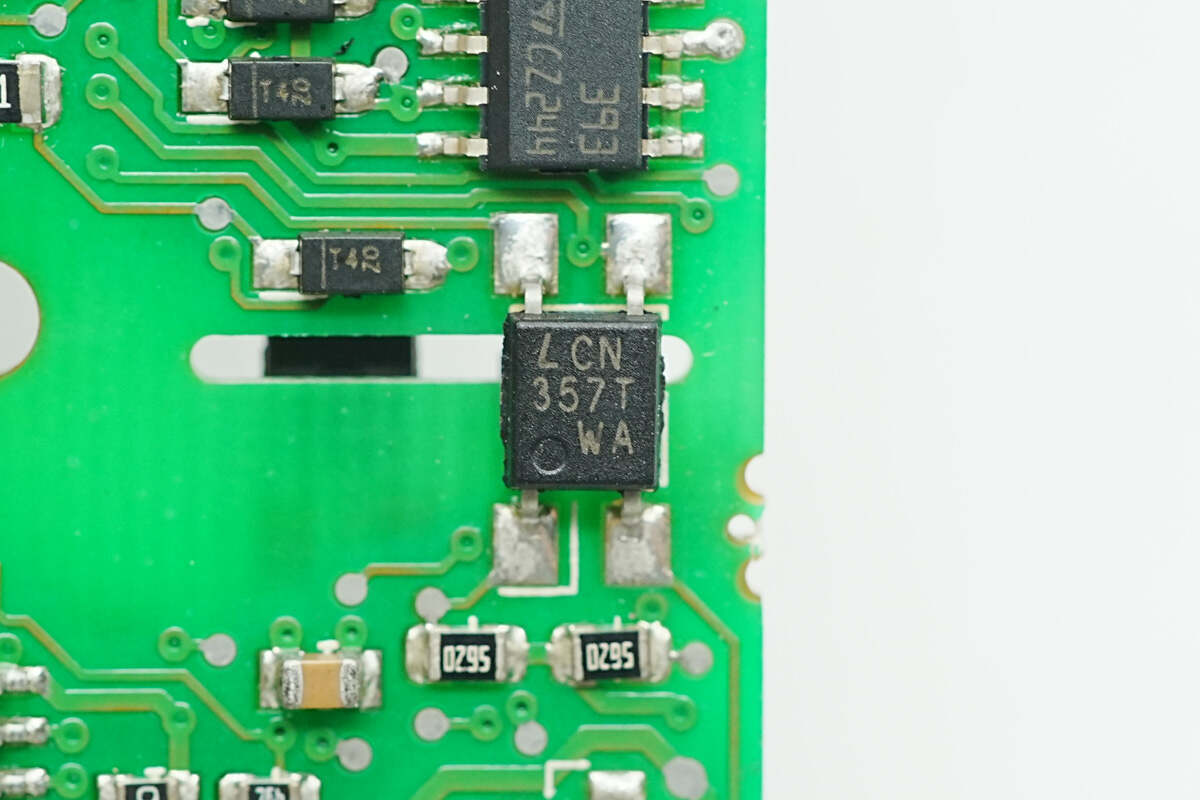

光宝LTV357T隔离光耦特写。

另一面还设有两颗同型号的隔离光耦。

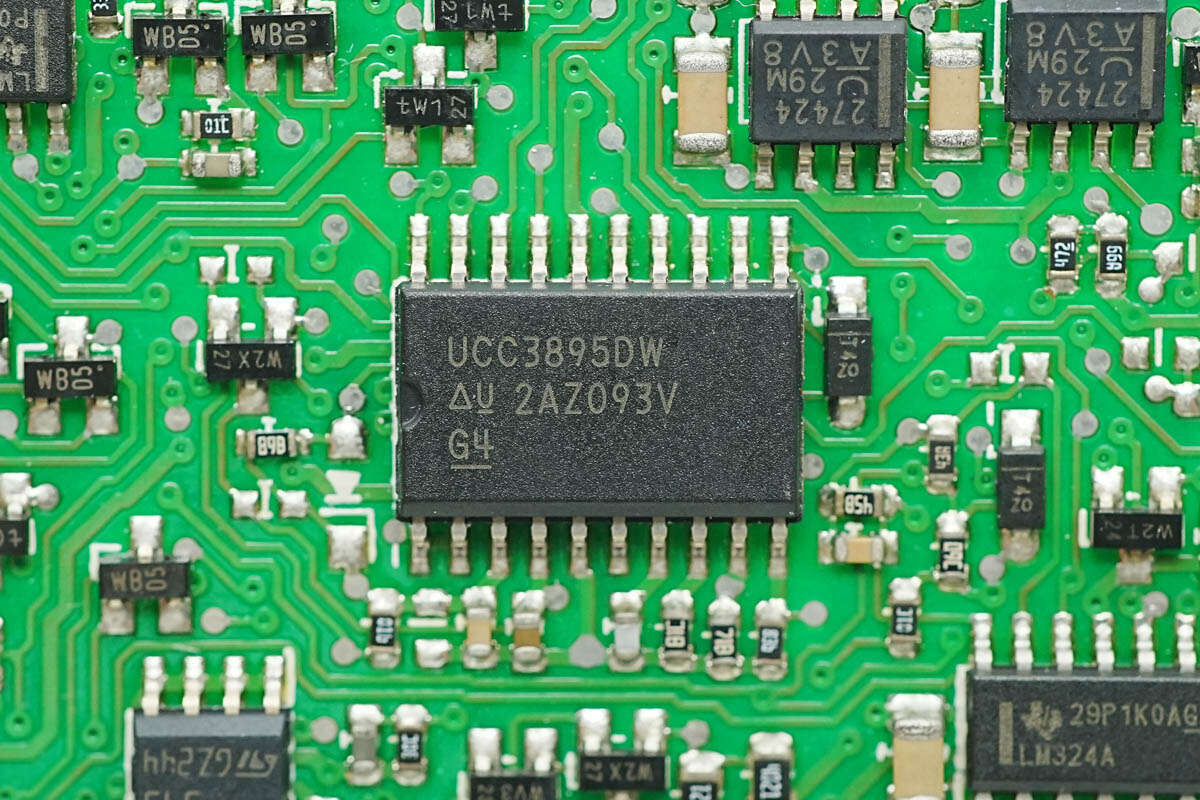

移相全桥控制器来自德州仪器，型号UCC3895DW，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用SOIC20封装。

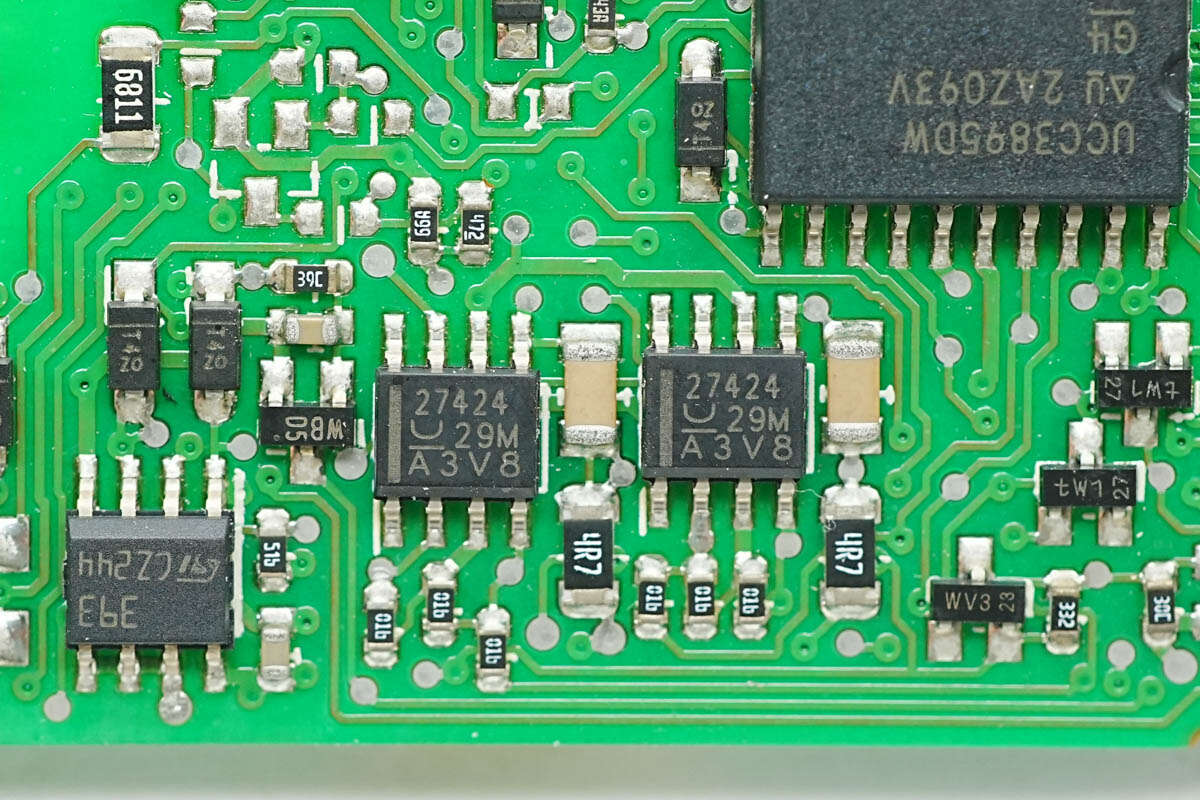

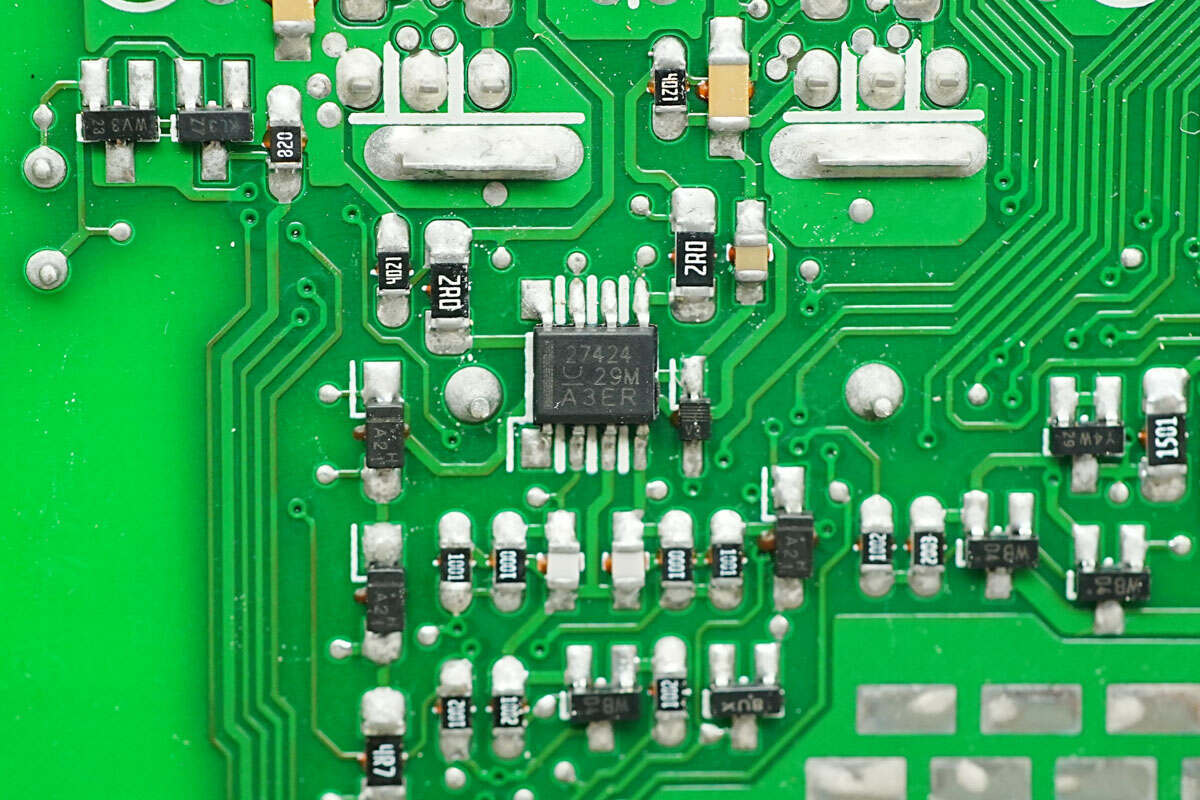

驱动器来自德州仪器，型号UCC27424。

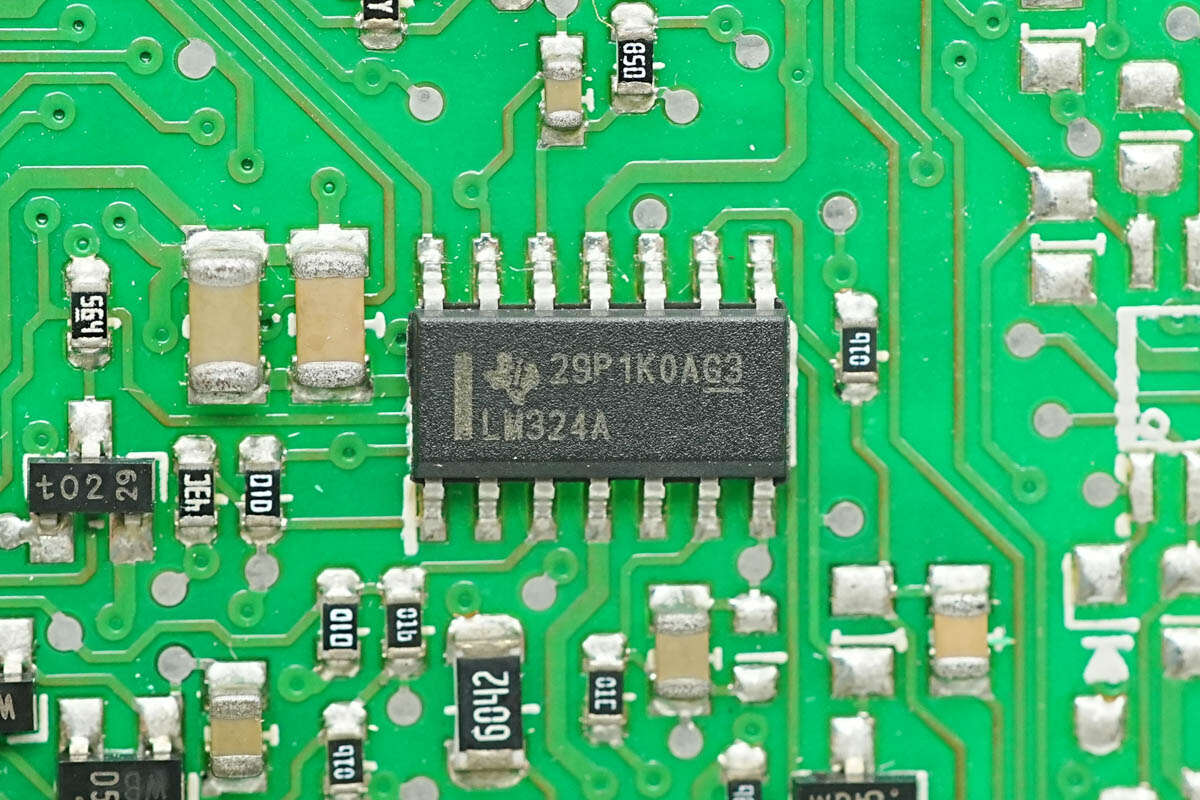

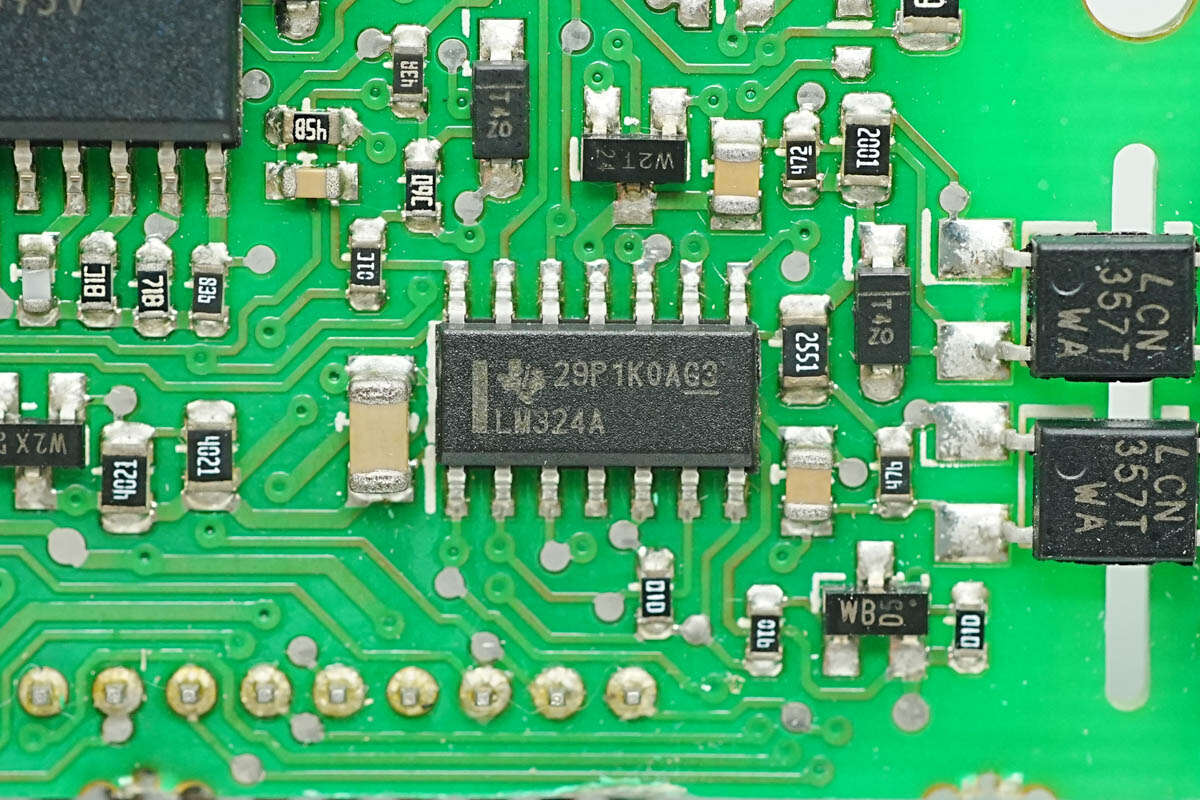

运放来自德州仪器，型号LM324A，为四通道通用运算放大器，采用SOIC14封装。

另一颗运放型号相同。

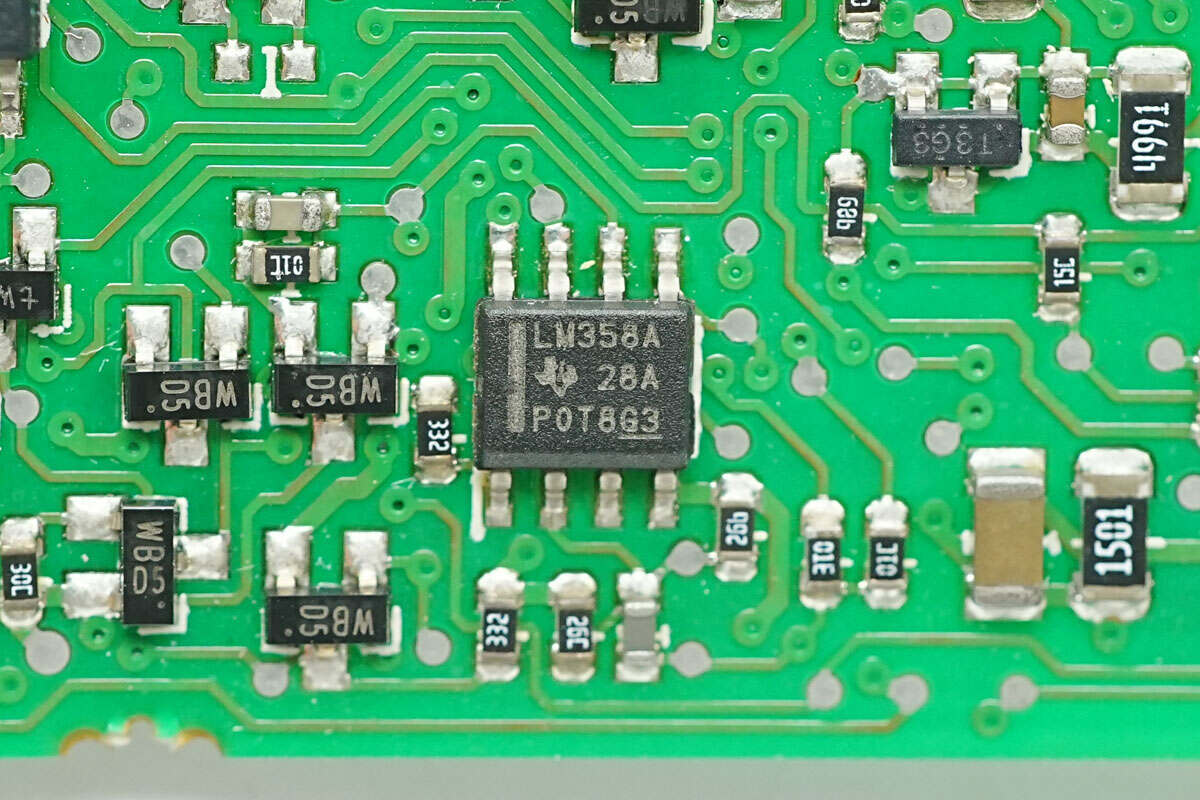

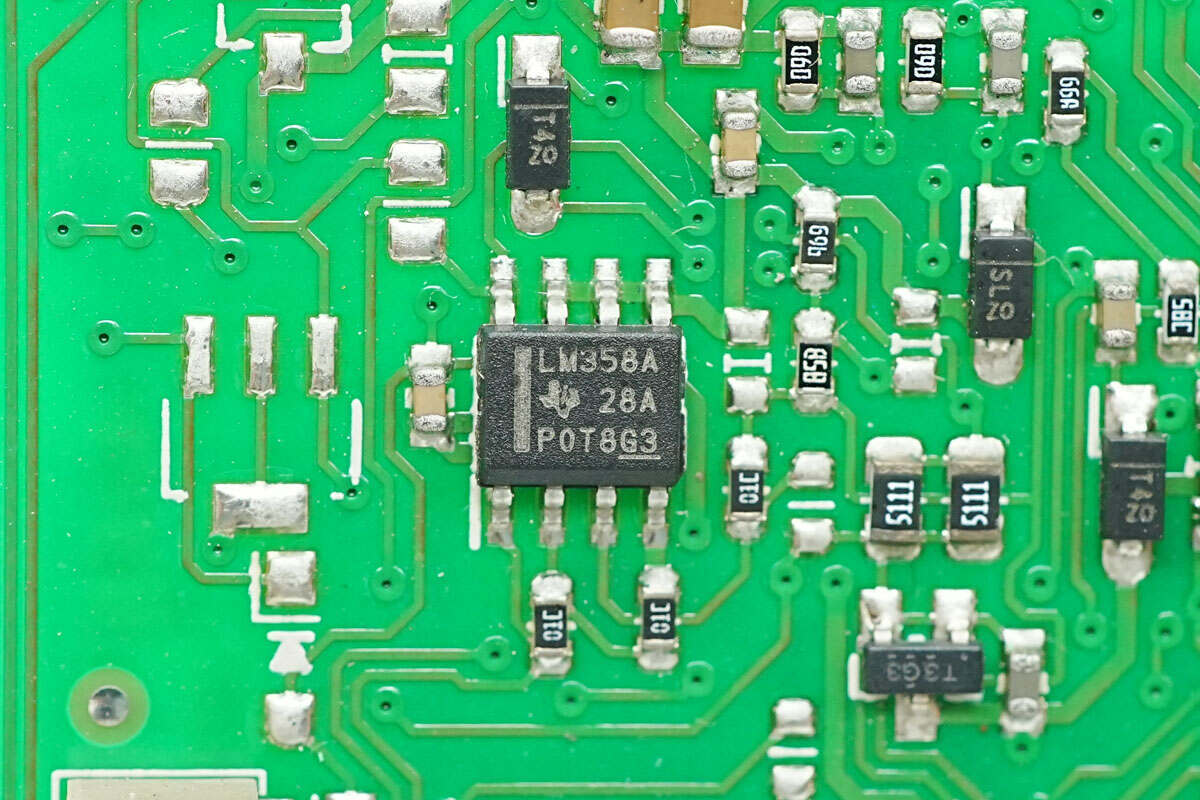

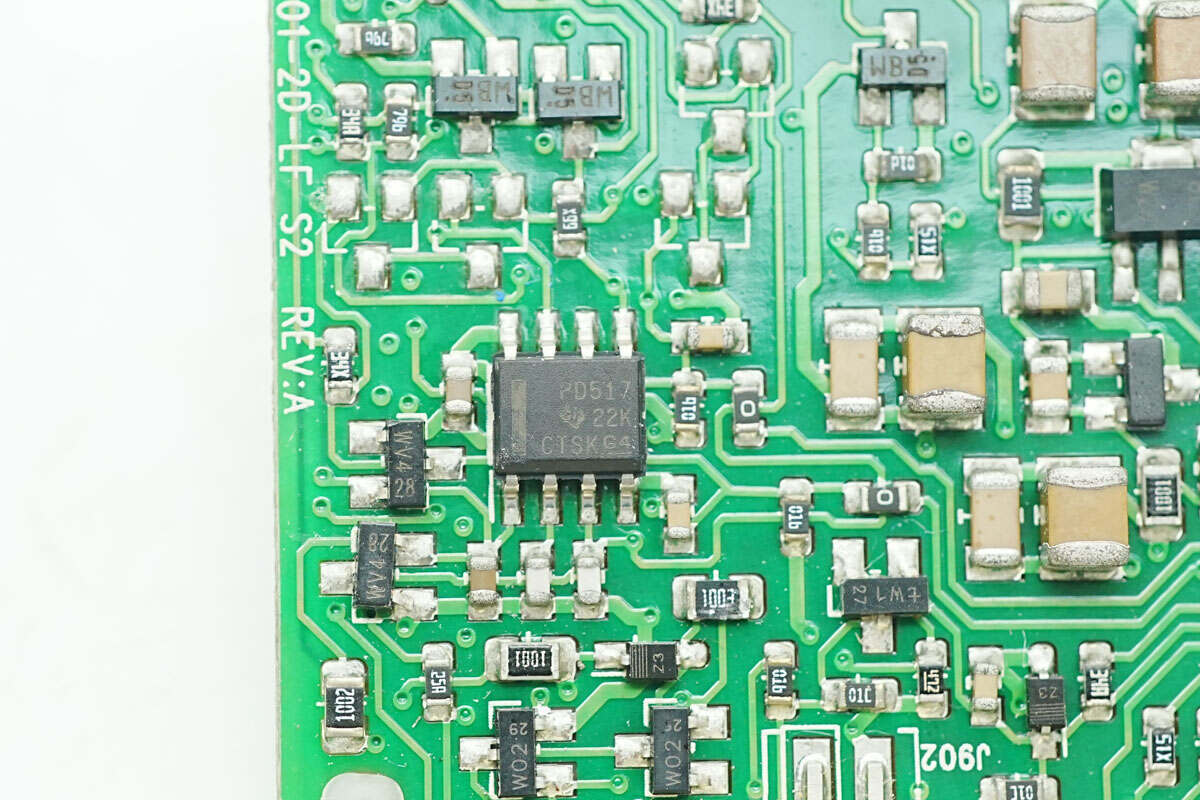

德州仪器LM358A双运放特写，采用SOIC8封装。

另一颗运放型号相同。

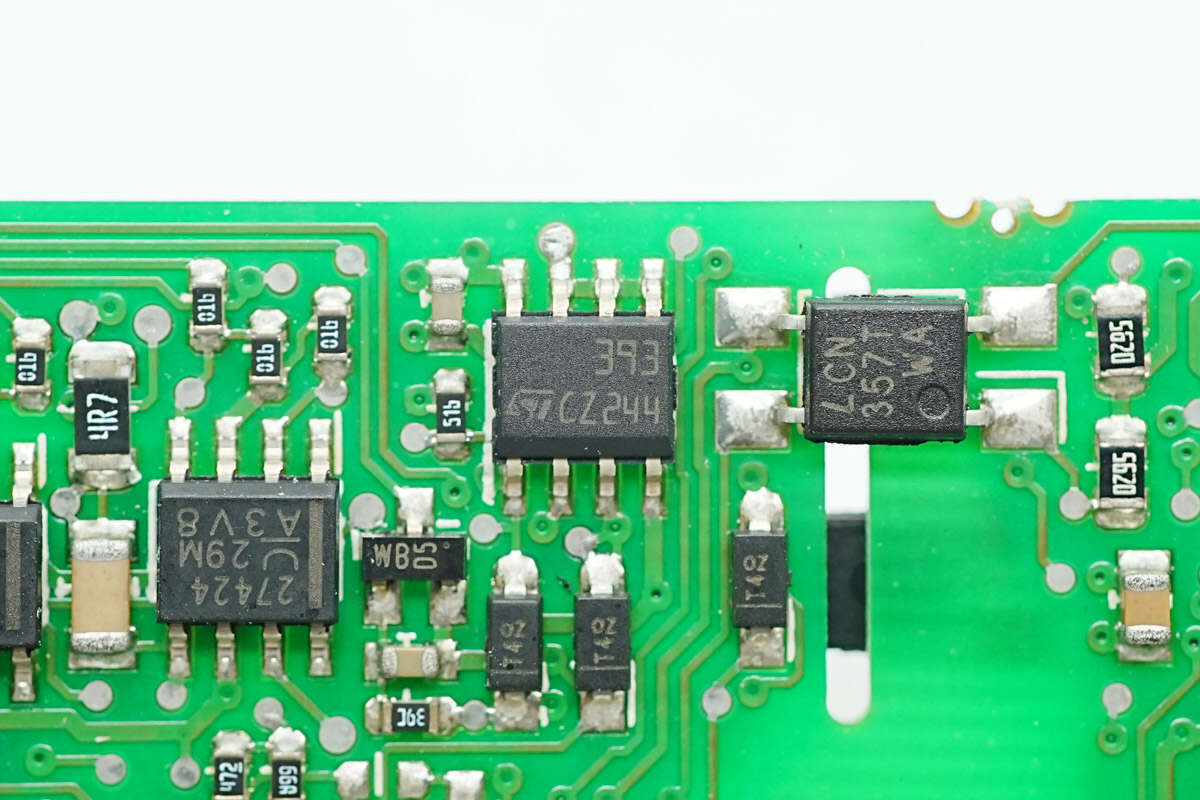

电压比较器来自意法半导体，型号LM393，为低功耗双路电压比较器，采用SO8封装。

另一颗电压比较器型号相同。

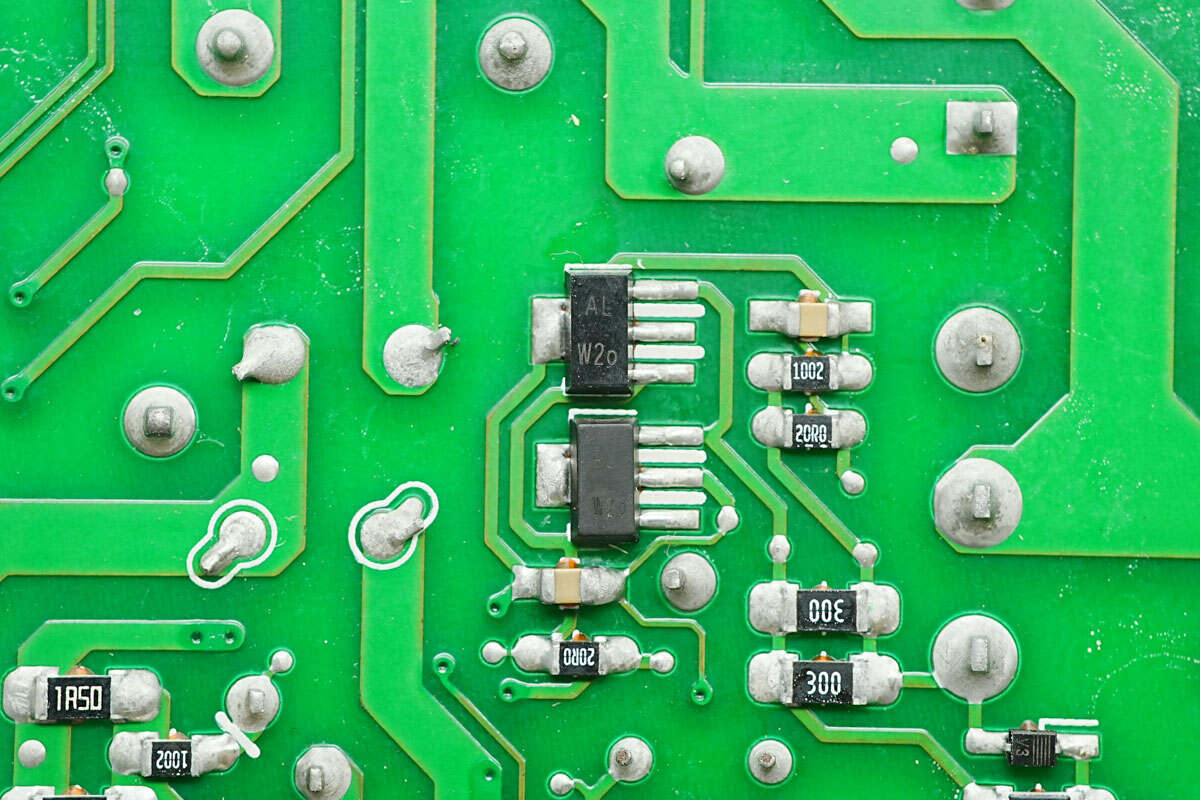

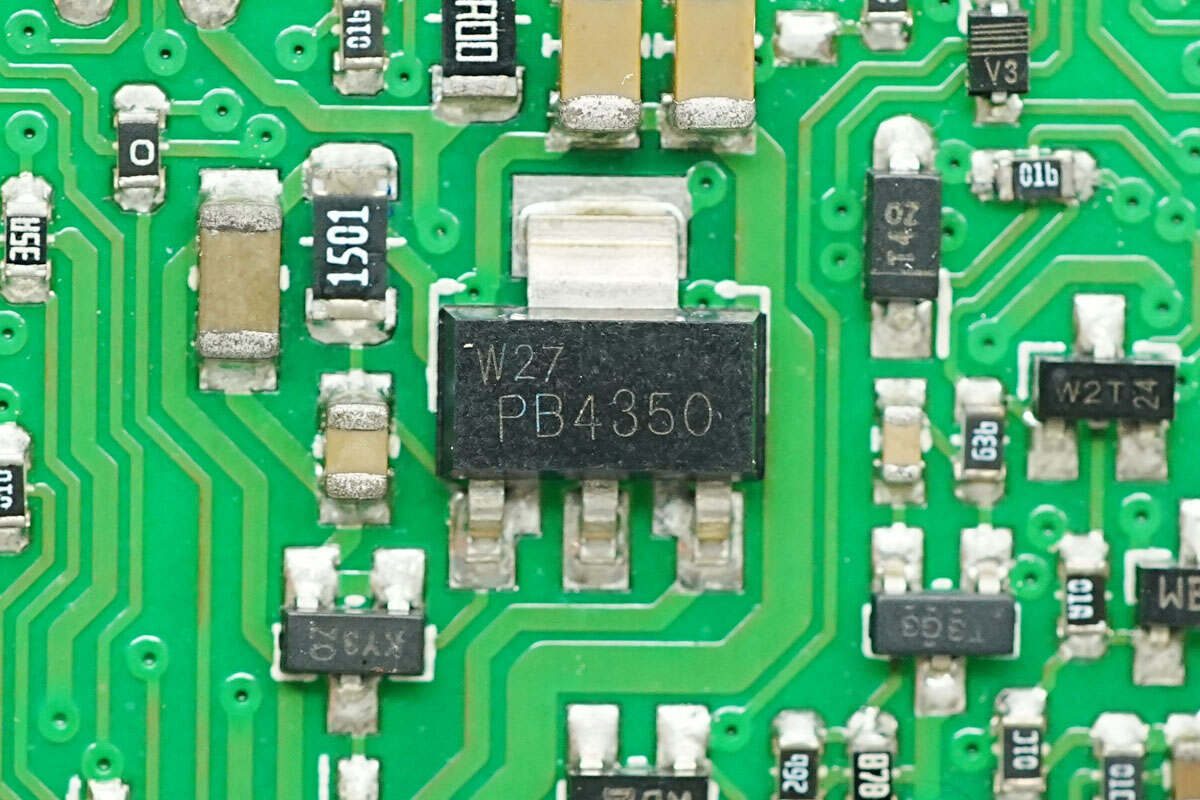

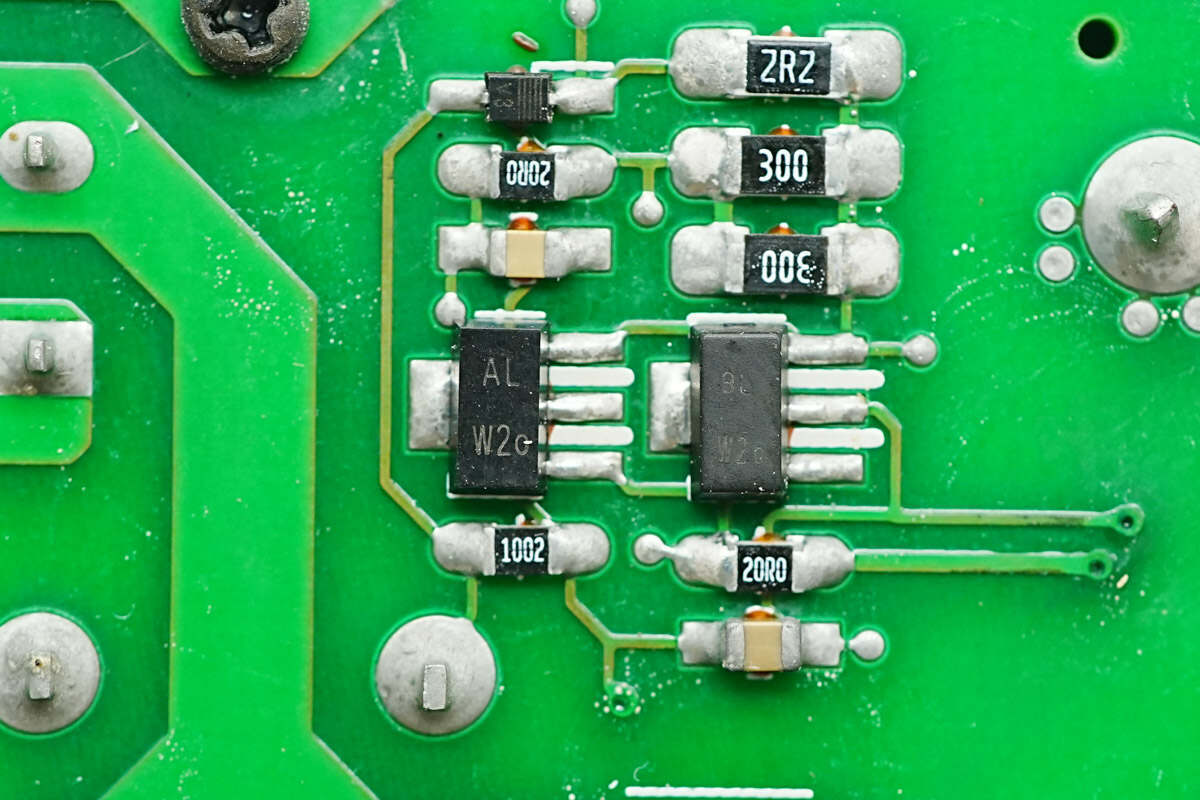

用于稳压供电的三极管来自安世，为NPN三极管，耐压50V，集电极电路3A，采用SOT223封装。

用于驱动PFC开关管的两颗三极管特写。

两颗三极管用于驱动另一颗PFC开关管。

用于驱动移相全桥开关管的隔离变压器特写。

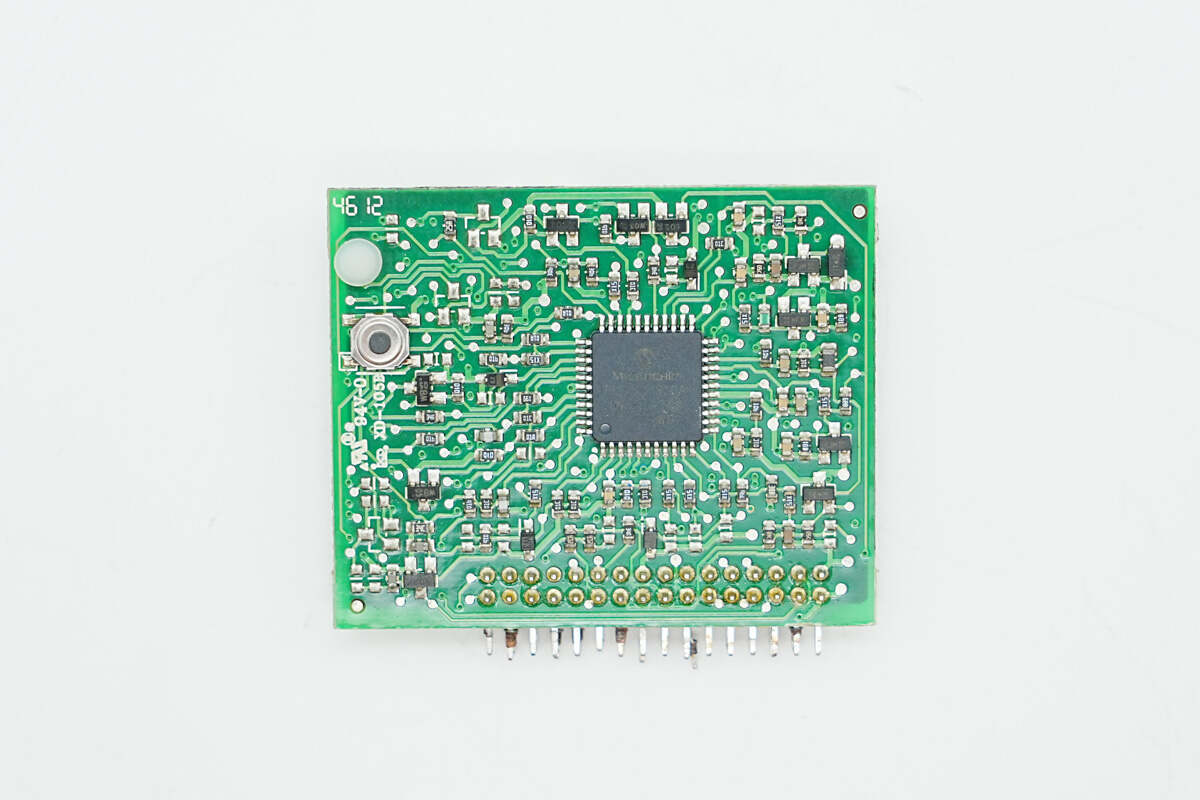

另一块小板设有MCU和贴片按键。

另一面设有通信芯片和连接插座。

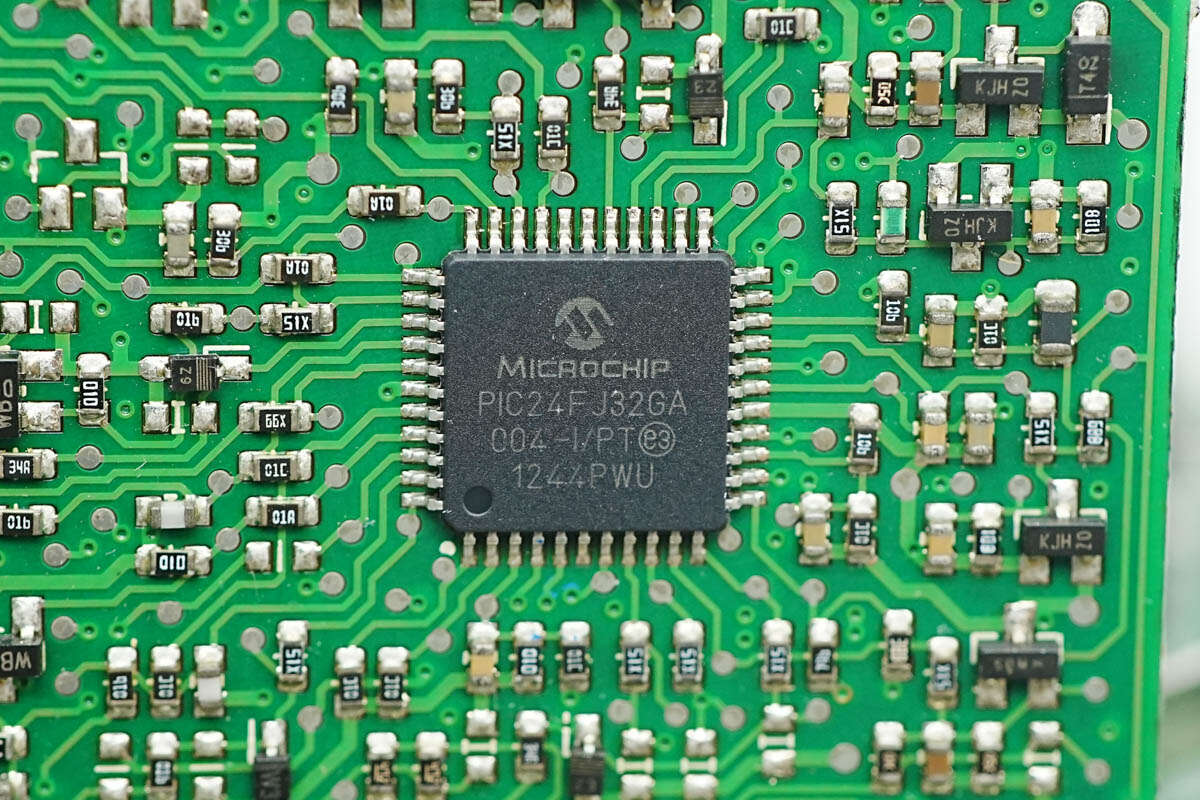

MCU来自微芯科技，型号PIC24FJ32GA004，芯片内置16位PIC MCU，主频为16MHz，芯片内置32KB FLASH和8KB SRAM，具备UART、SPI和I2C接口，采用TQFP44封装。

缓冲器来自德州仪器，型号PCA9517，是一颗I2C/SMBus缓冲器，具备两个双向通道，采用SOIC8封装。

用于控制风扇供电的开关管来自意法半导体，型号STD17NF03LT4，NMOS，耐压30V，导阻38mΩ，采用DPAK封装。

两颗贴片滤波电感特写。

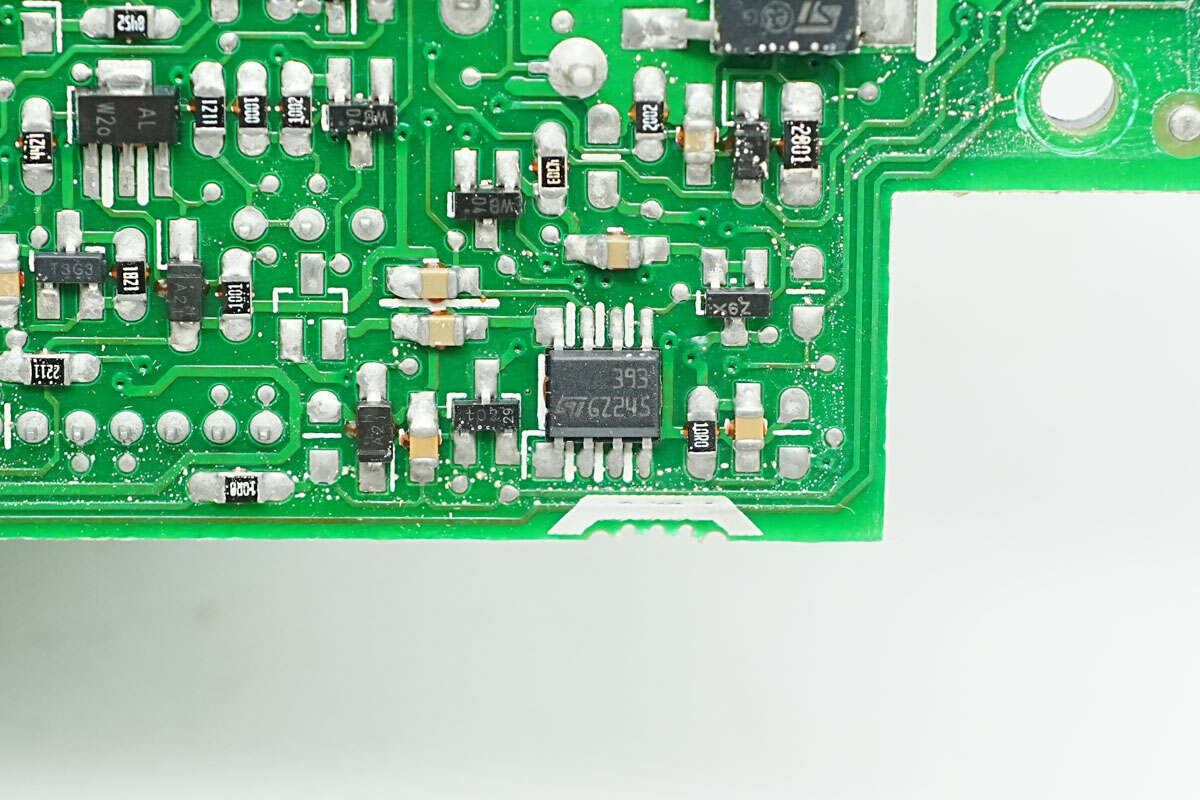

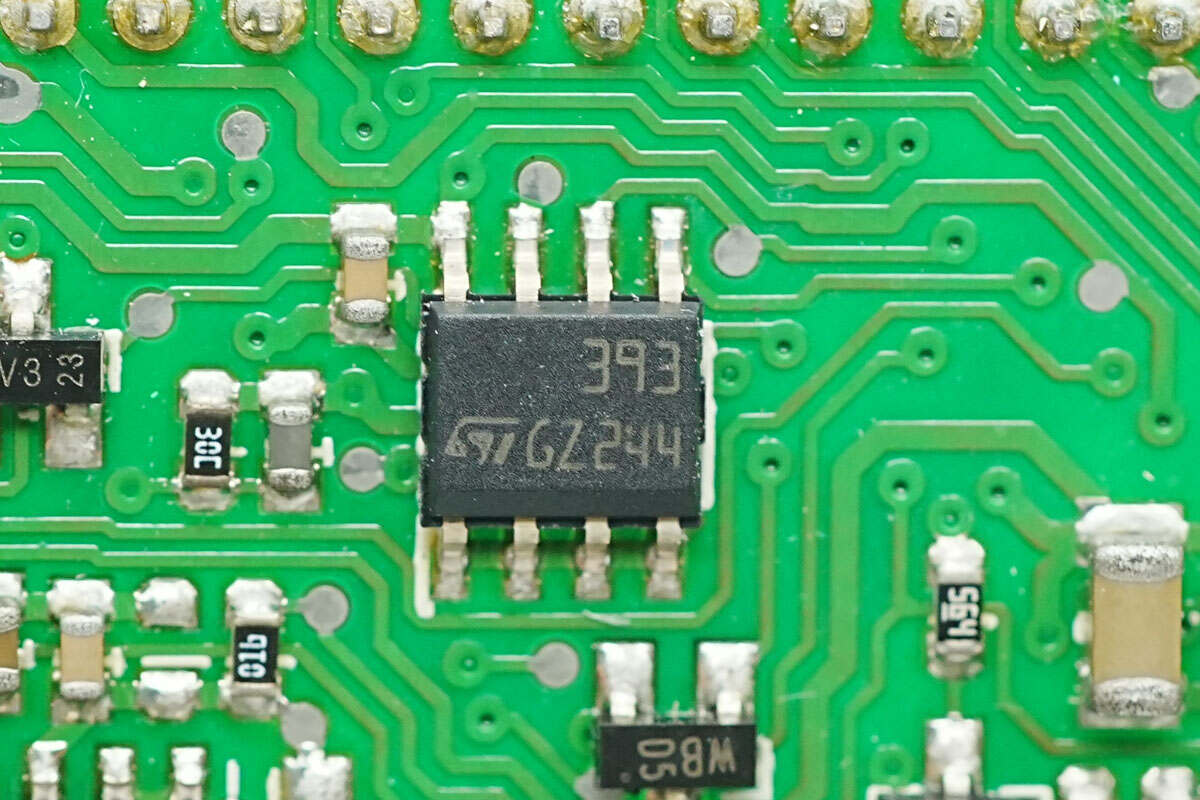

意法半导体LM393双路电压比较器特写。

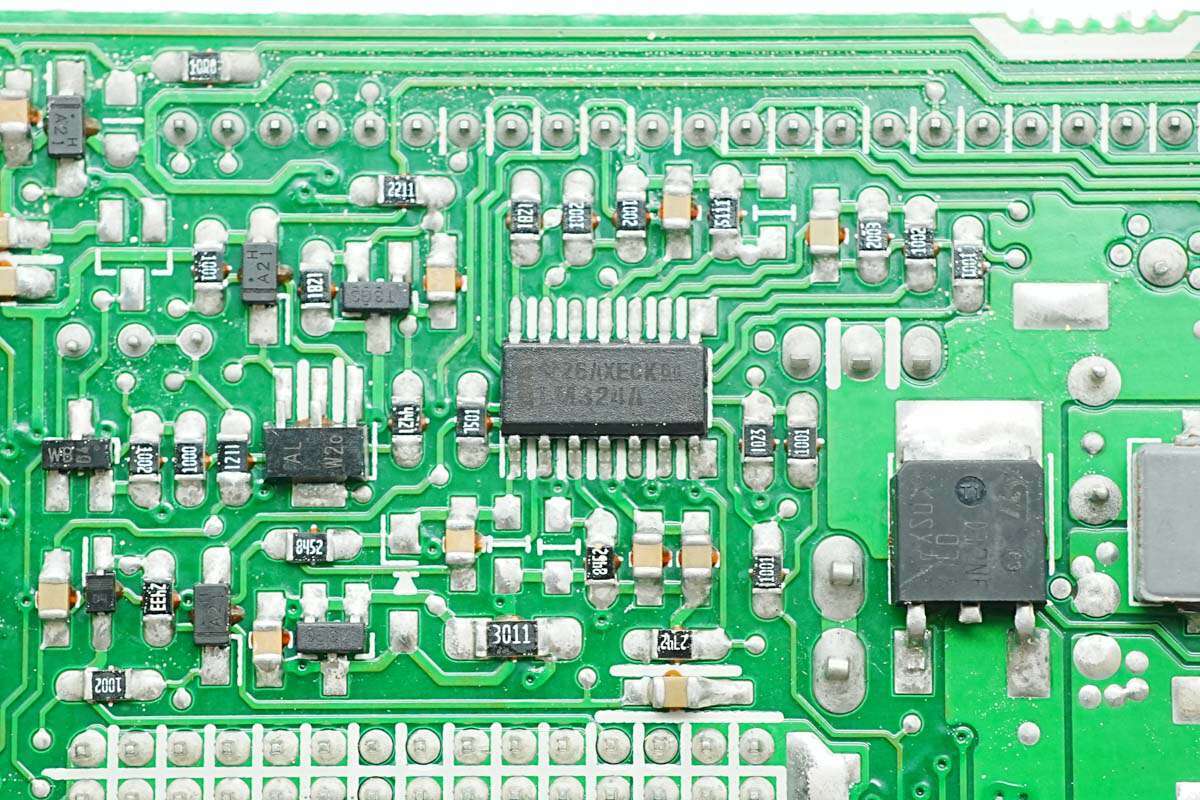

德州仪器LM324A四运放特写。

肖特基二极管来自达尔，型号PDS1040，规格为40V 10A，采用PowerDI5封装。

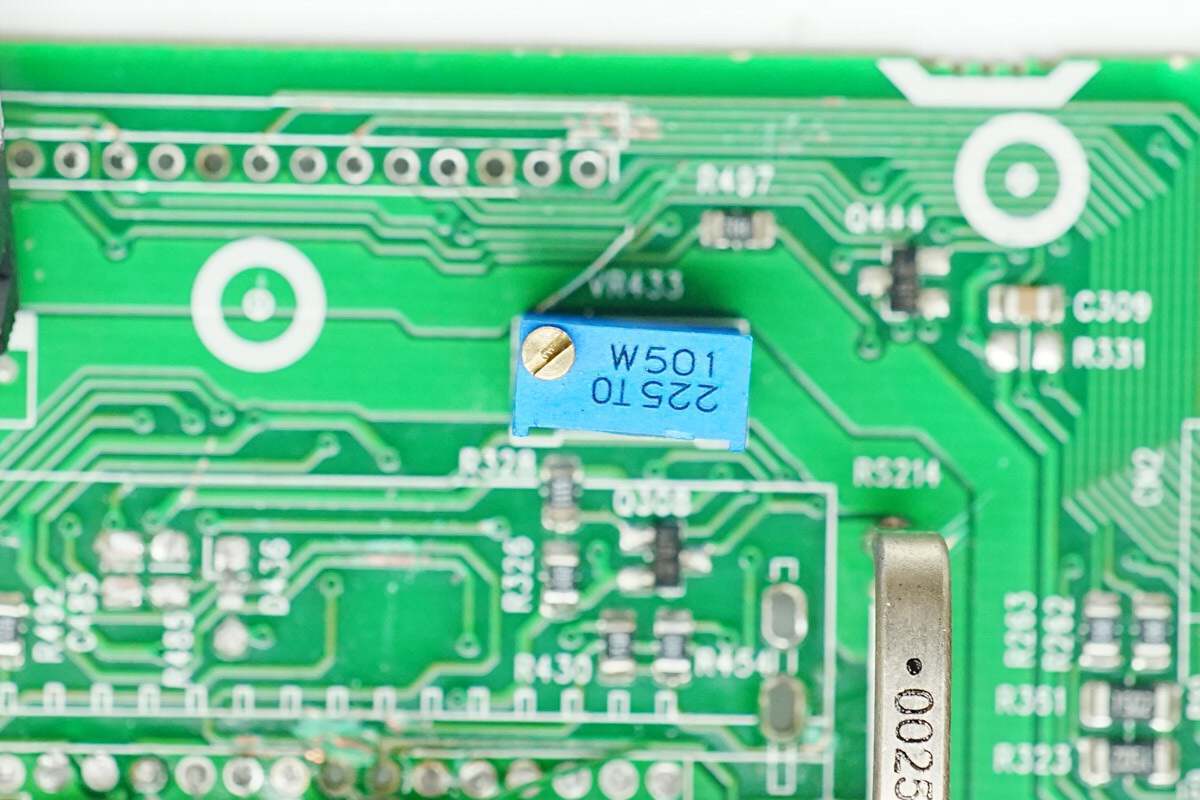

精密可调电阻特写。

滤波电容规格为10V2200μF。

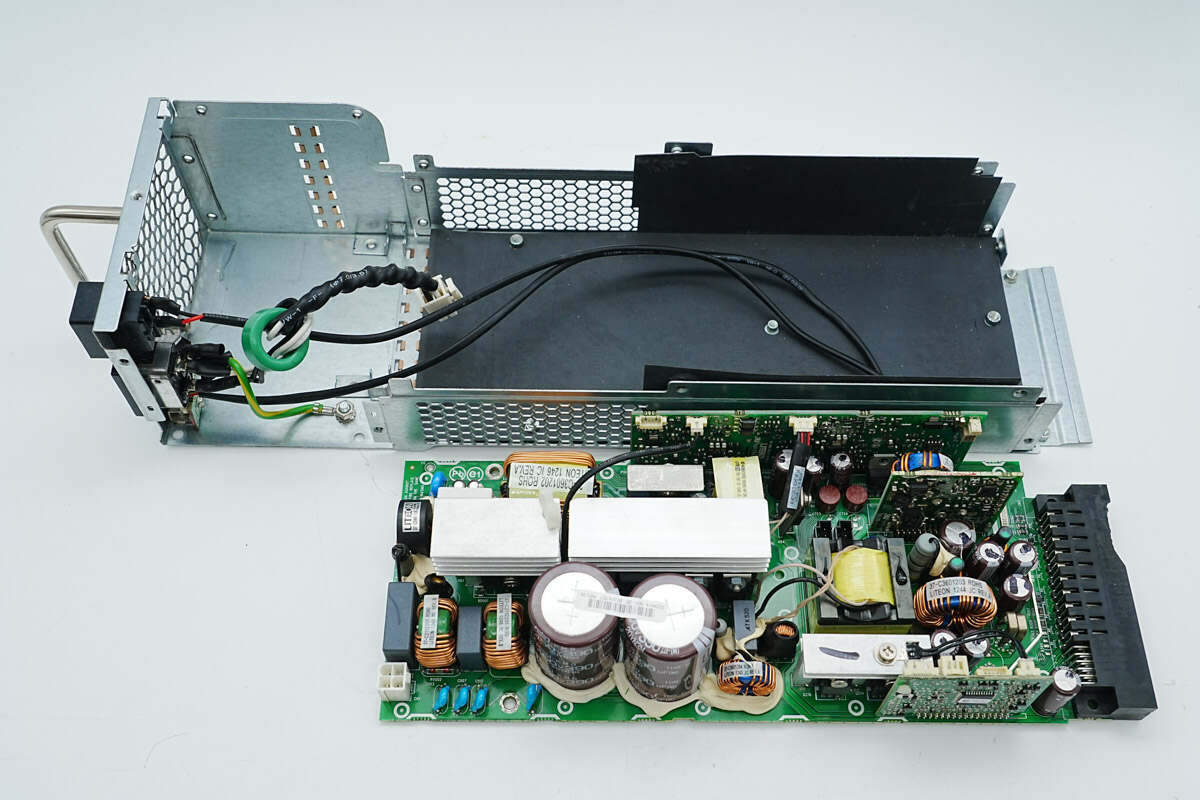

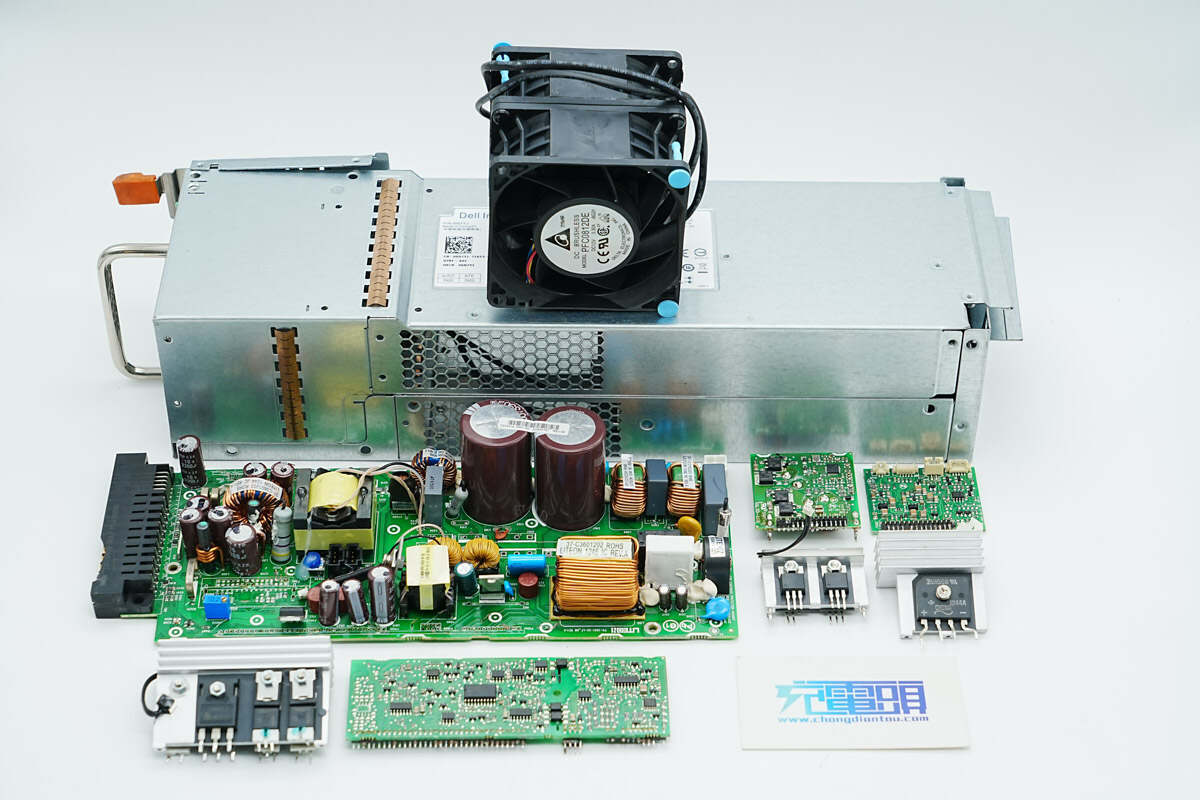

全部拆解一览，来张全家福。

充电头网拆解总结

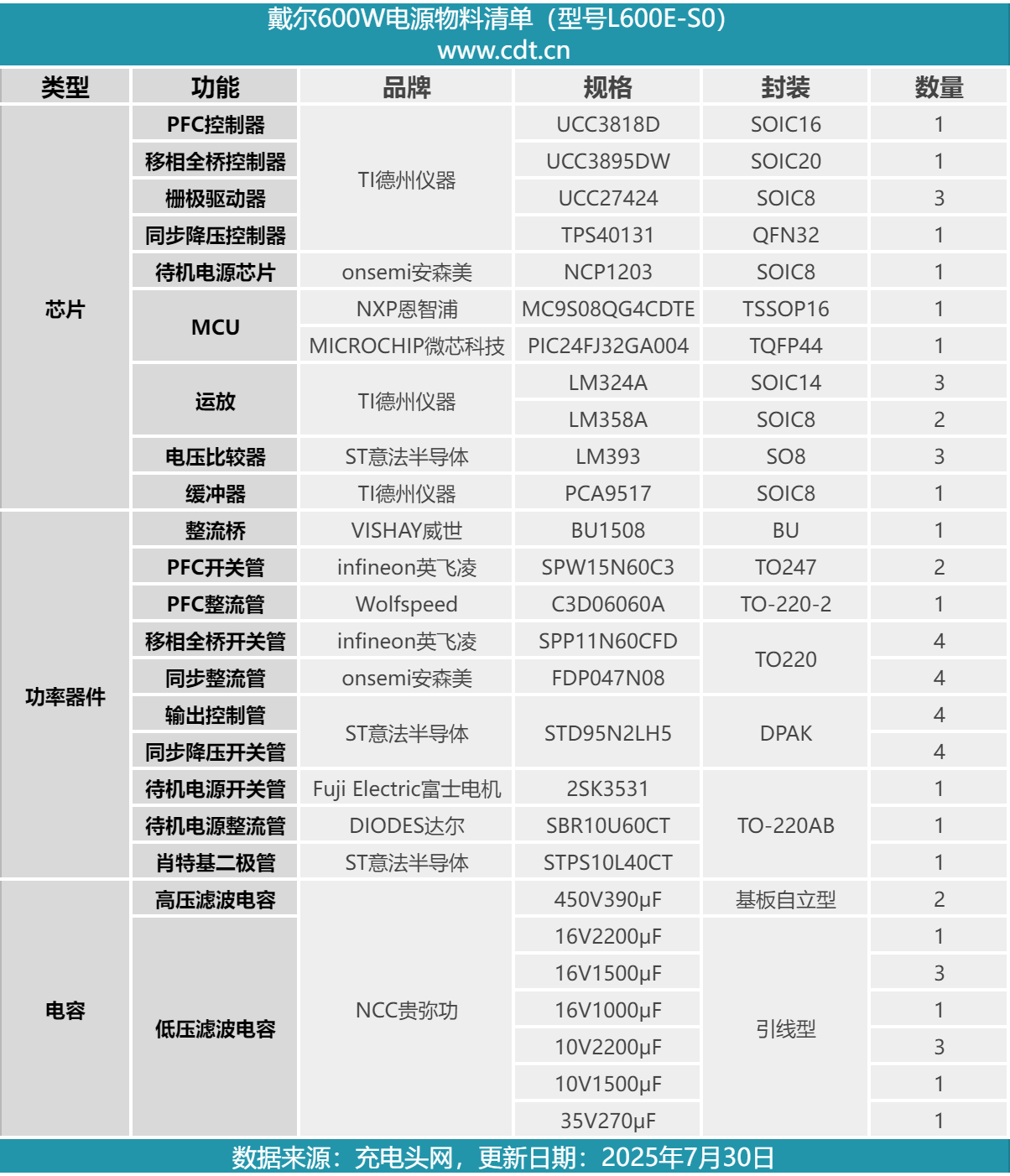

最后附上戴尔600W存储阵列冗余电源的核心器件清单，方便大家查阅。

戴尔银牌存储阵列冗余电源型号为L600E-S0，为光宝科技代工。电源支持100-240V宽范围输入电压，具备12V、5V和5V待机输出，总输出功率为600W。输入端设有电源开关，品字插座和指示灯，输出端设有连接器供电。电源内部设有散热风扇，从尾部和侧面吸入空气，从输入端吹出散热。

充电头网通过拆解了解到，戴尔这款600W电源采用PFC+移相全桥架构，PFC控制器采用德州仪器UCC3818D，搭配使用英飞凌SPW15N60C3开关管和Wolfspeed C3D06060A碳化硅二极管。移相全桥使用UCC3895DW控制器，搭配使用英飞凌SPP11N60CFD开关管和安森美FDP047N08同步整流管。

电源内部采用多块PCB组合焊接，充分利用空间。分别设有控制板，MCU小板和同步降压小板。5V输出采用德州仪器TPS40131两相同步降压控制器，搭配意法半导体STD95N2LH5同步降压管。内部器件均为国际一线品牌，采用日系贵弥功电解电容用于输入输出滤波，整体用料扎实，做工可靠。
