AY-5265 电容器高频纹波台，适配多类电容耐电流温升测试
创始人
2025-09-01 17:08:16
0次
简介
电容器高频纹波试验台是用于电容耐电流温升测试的专用设备。测试过程中可在直流电压上叠加一交流电压，对电容器进行高频纹波耐久性试验。具有DC输出电压高，AC输出电流大，稳定性高和操作简便等特点；支持数据保存和记录，采用ARM产生PWM波形和控制，用户只需根据试验要求自动施加试验条件，同时采用DDS数字频率合成技术，实现高频率、大电流输出，具有过压过流等保护功能。

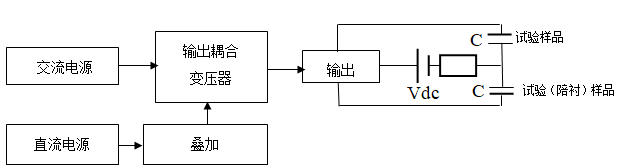

直流电源示意图
直流稳压电源采用高压逆变预稳压、稳流直流电源，具有效率高，稳定性高，纹波小及瞬态响应快等特点.

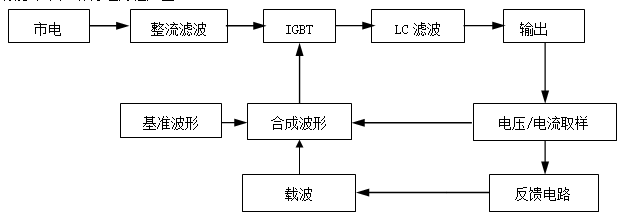

高频交流电源示意图
高频交流电源是经过AC-DC-AC变换的逆变电源、以微处理器为核心， PWM为控制方式，采用大功率主动元件IGBT模块设计，具有频率稳定，波形无失真，内阻小，连续工作时间长的优点，同时还具有过流、过压等保护功能。
适用范围：
DC-link电容器热稳定试验，
薄膜电容器高频纹波耐久性试验；
铝电解纹波试验
安规电容器温升试验，
陶瓷电容器纹波耐电流试验，
钽电容高频纹波耐久性试验。
其他电容器纹波试验、互感器参数性能测试、电池纹波试验和其他磁性材料测试
技术特点：
采用7寸/10寸真彩触摸屏进行系统参数显示和控制；
数据掉电保存；
具有频率宽，45Hz~500kHz频率范围内随意选择；
具有电流大，最大可支持1000A；
交流电压最高可达到1500V；
直流偏置电压最大支持5000V；
可选配具有温度检测模块，采用高精度K型热电偶，体积小，便于安装；

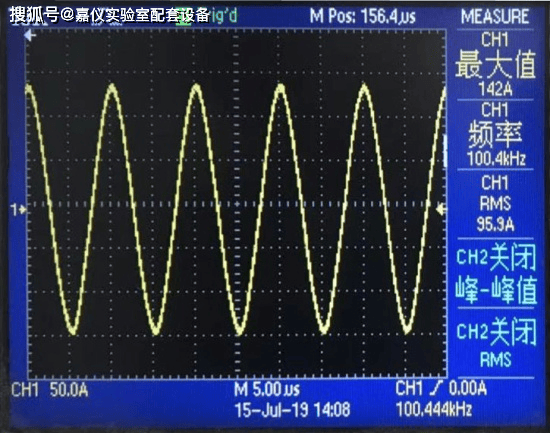

实时监测纹波电流电压，具有历史数据保存；
支持历史数据曲线波形描绘，支持U盘数据拷贝。
测试结束或异常情况停止测试并报警，并对样品进行放电。
具有过温、过流、过压、IGBT故障等自动保护。
可选配测试管理软件，便于分析数据，便于管理。
