前言

本期拆解带来的是台达一款400W开关电源，型号为DPS-400AB-17，这款电源为1U尺寸，具备80PLUS金牌转换效率。电源支持100-240V宽电压输入，电源输入为品字接口。电源输出线为非模组设计，具备两路12V输出，单路最大输出电流为21A。

电源输出线为24Pin+8Pin*2+SATA*2配置，电源内部设有散热风扇，采用交错PFC+LLC+同步整流+DCDC架构，并内置MCU进行检测和控制。下面充电头网就带来台达这款电源的拆解，一起看看内部的设计和用料。

台达DPS-400AB-17开关电源外观

台达这款电源采用电镀金属外壳，正面粘贴信息标签。

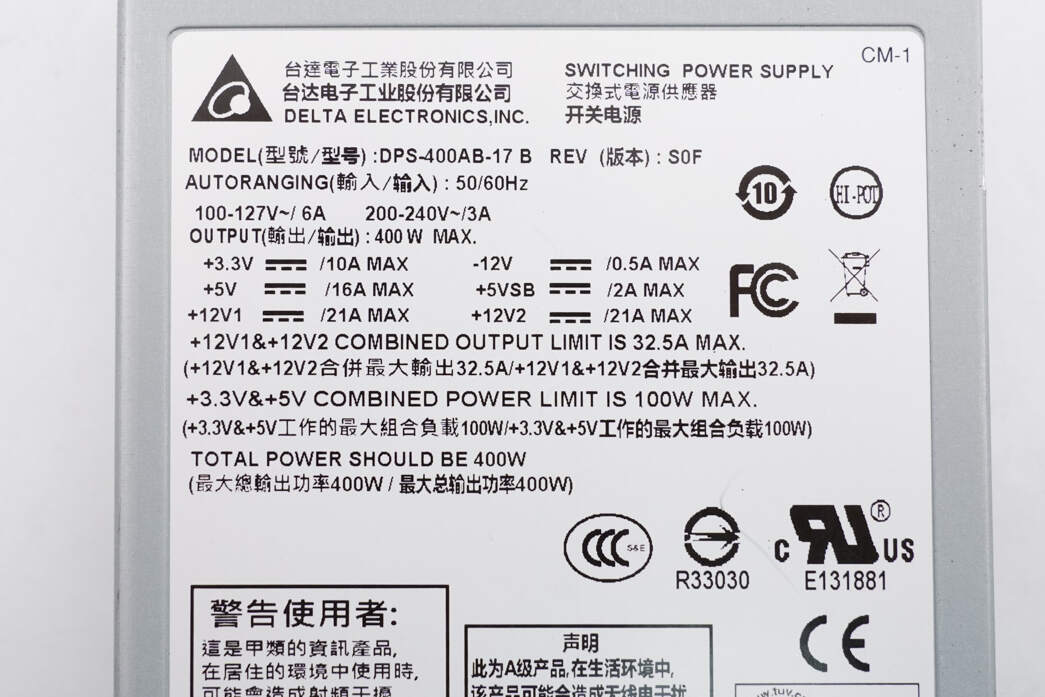

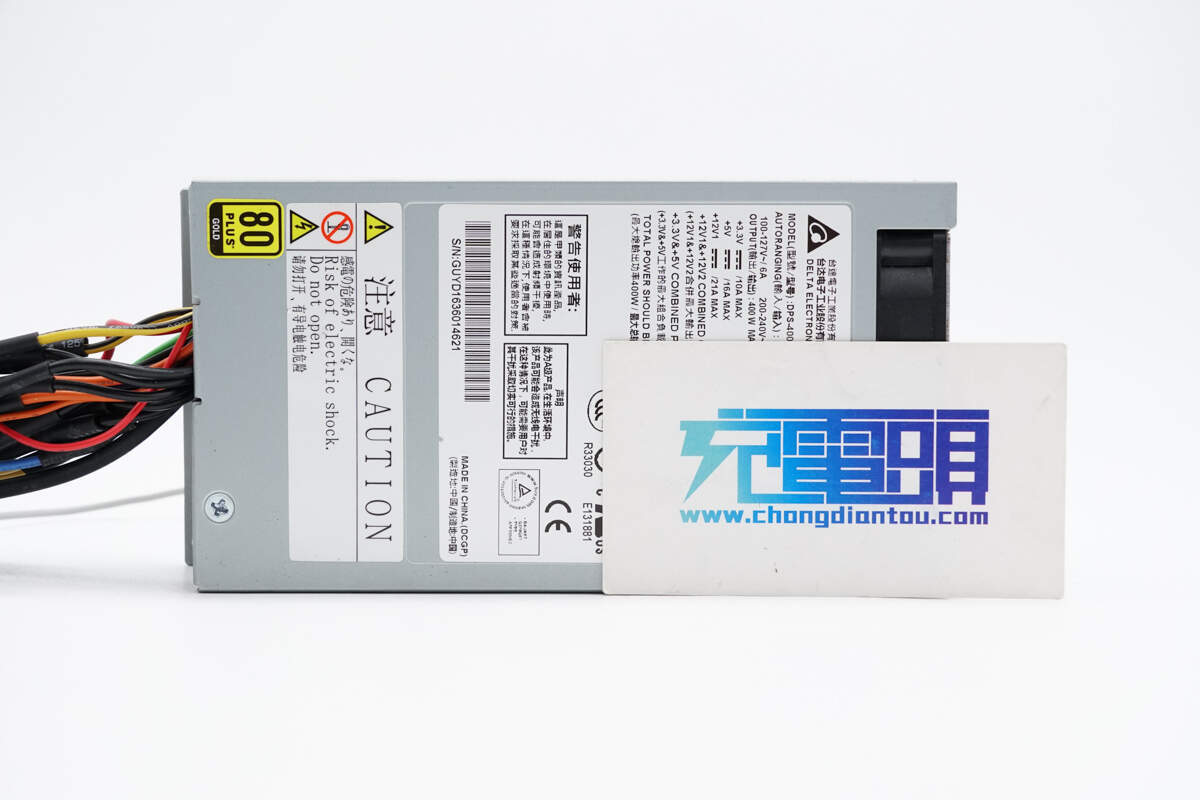

电源铭牌标签特写：

型号：DPS-400AB-17

输入：50/60Hz

100-127V~/6A 200-240V~/3A

输出：400W MAX

+3.3V/10A MAX -12V/0.5A MAX

+5V/16A MAX +5VSB/2A MAX

+12V1/21A MAX +12V2/21A MAX

（+12V1&+12V2合并最大输出32.5A）

（+3.3V&+5V工作的最大组合负载100W）

（最大总输出功率400W）

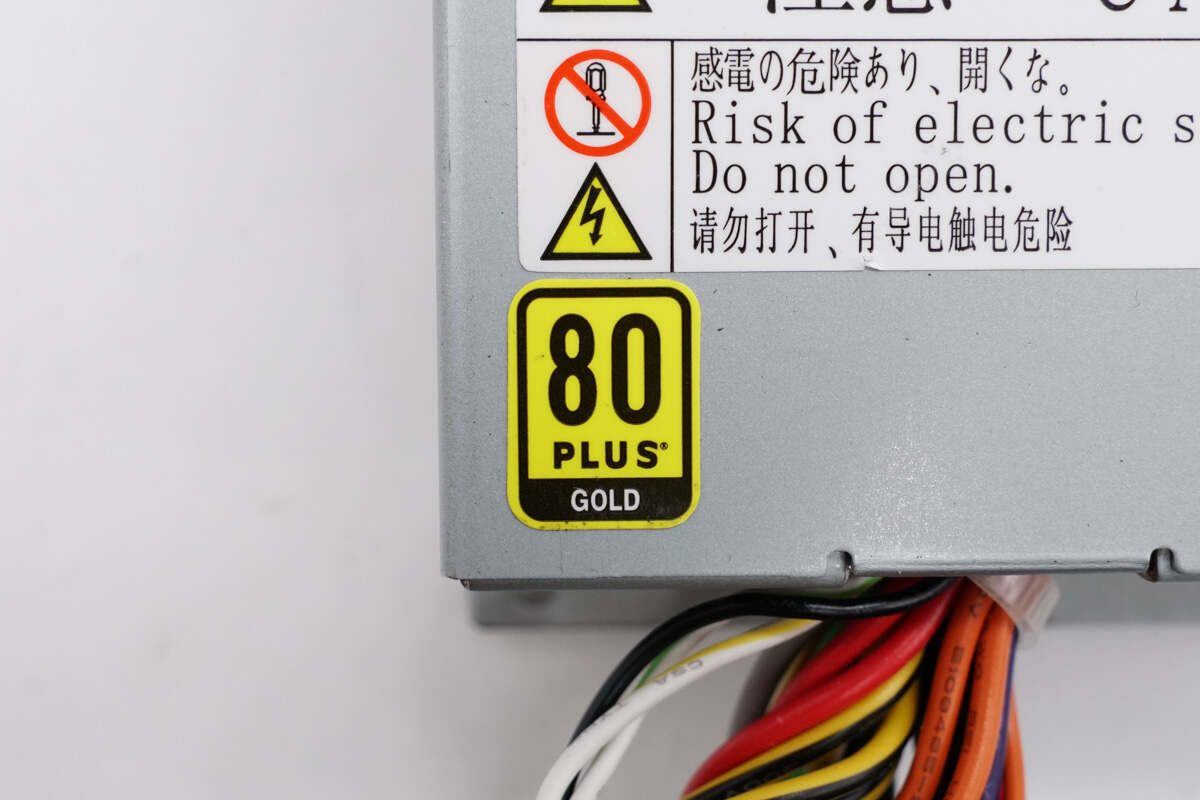

机身下方贴有80PLUS金牌标识。

电源背面设有固定螺丝孔，对应风扇位置镂空降低厚度。

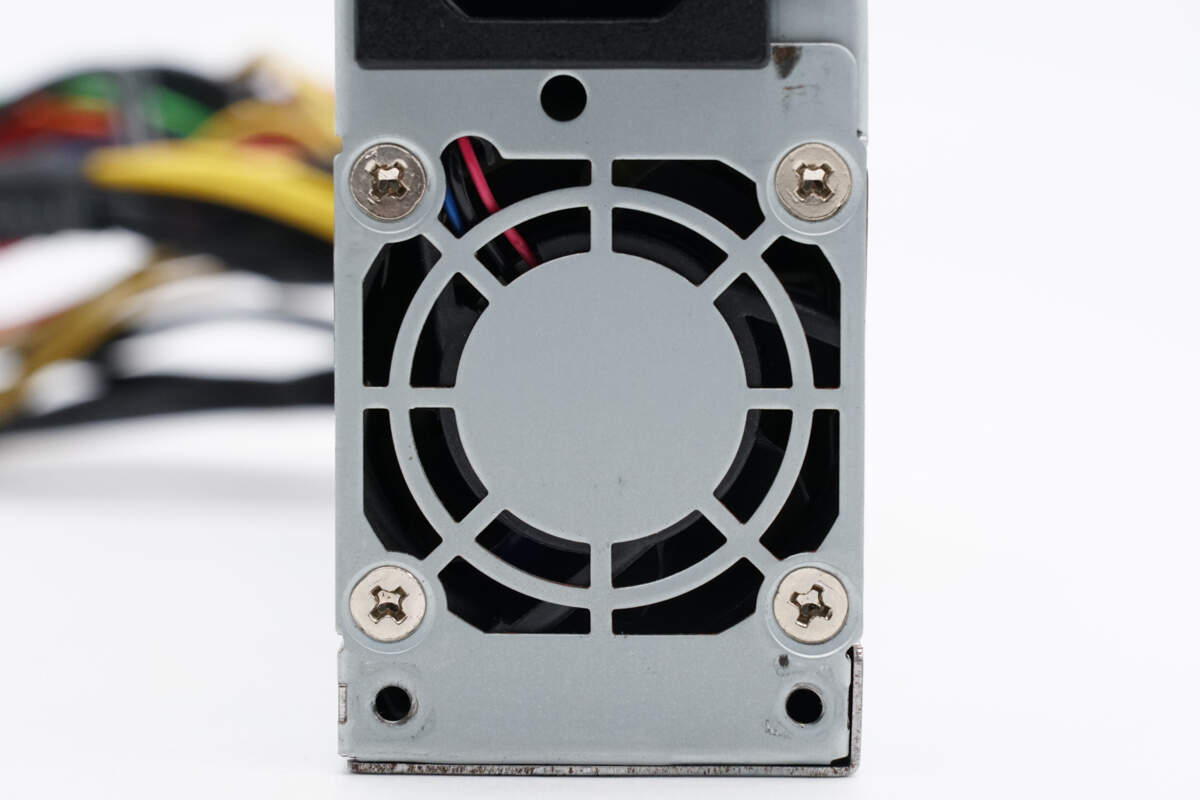

电源输入端设有品字电源插座，散热风扇和固定螺丝孔。

散热风扇防护罩采用壳体冲压。

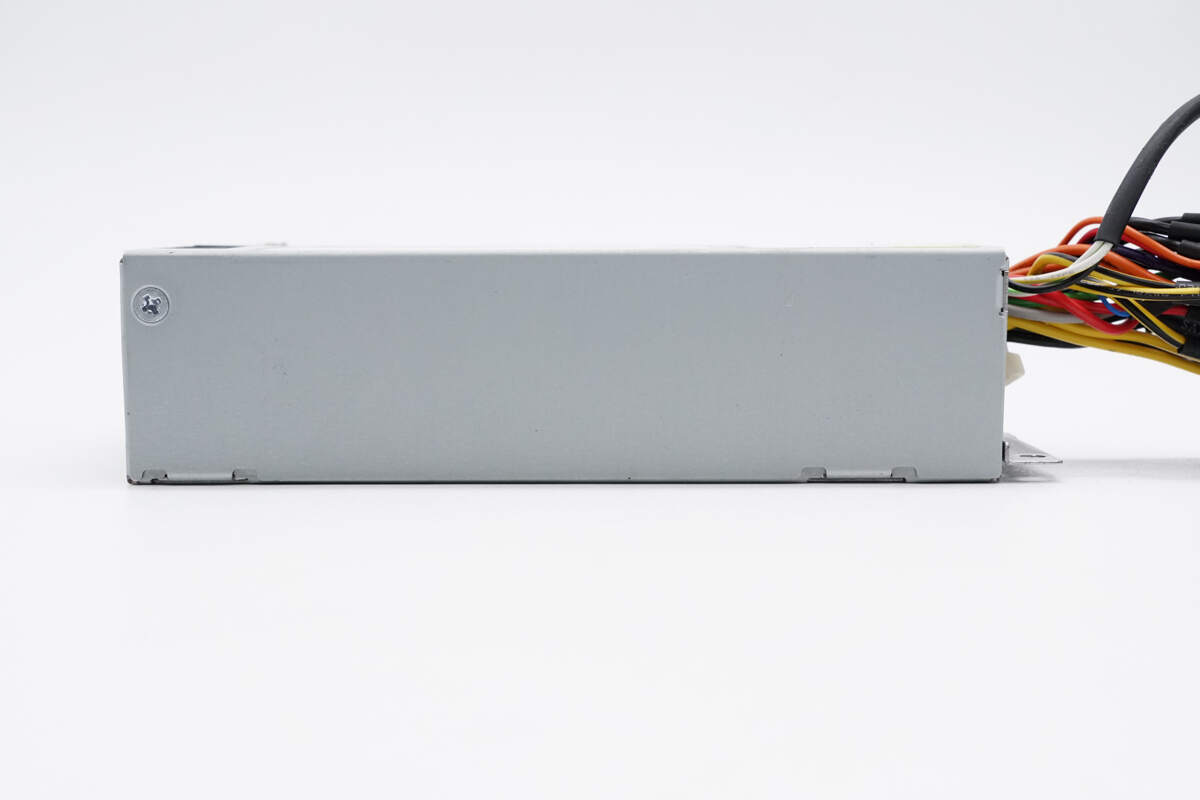

电源侧面设有固定螺丝。

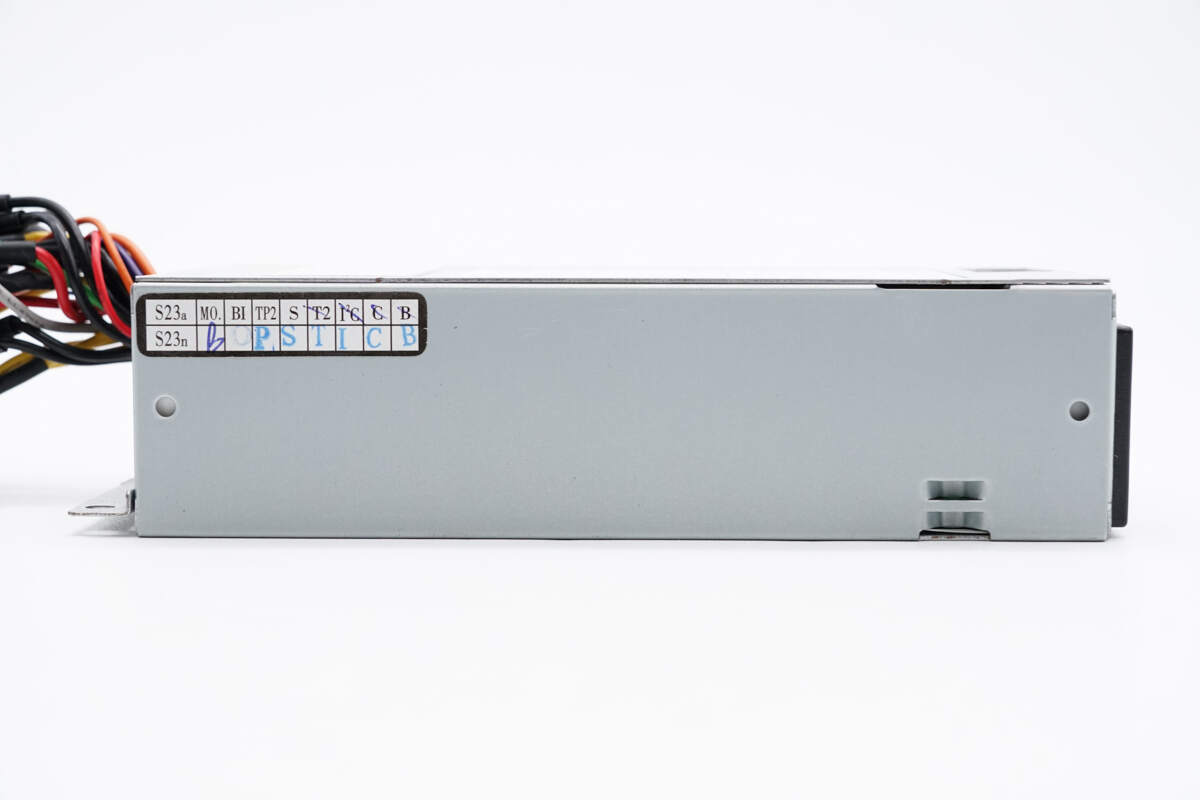

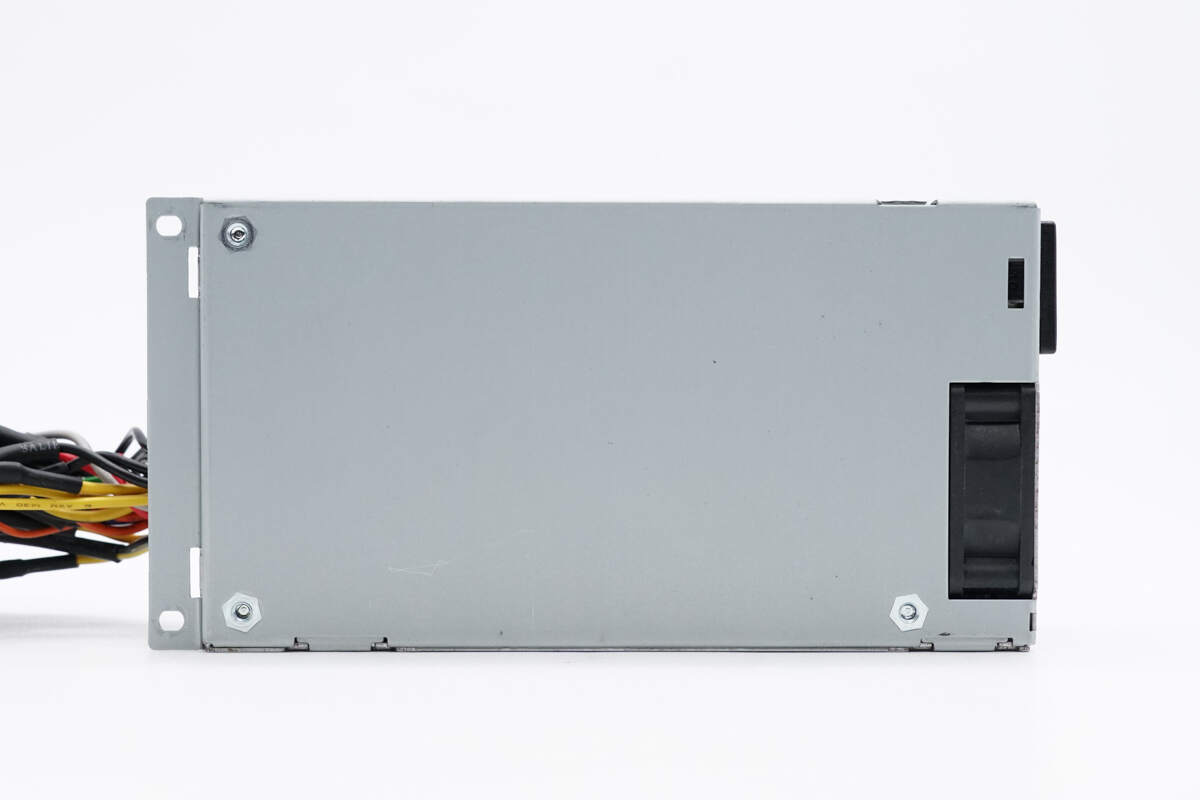

另一侧粘贴贴纸，开槽固定PCB。

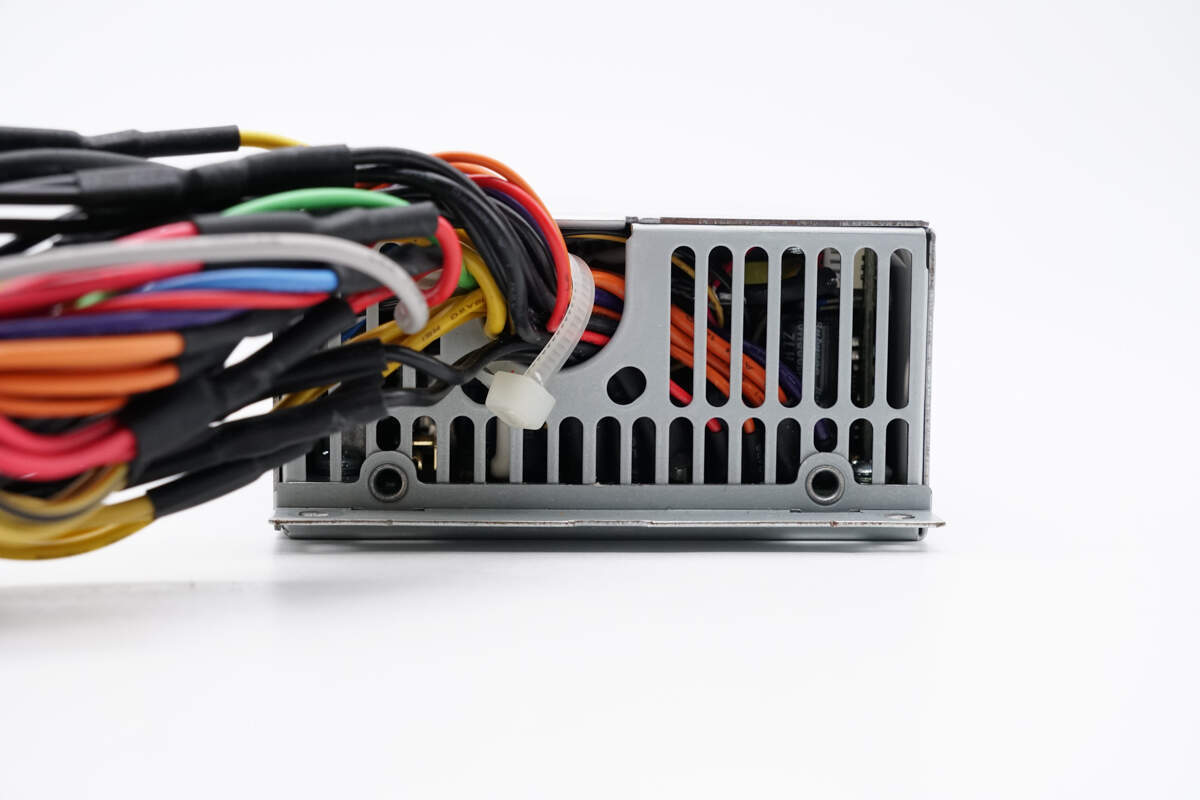

电源尾部设有散热格栅，输出线通过扎带固定。

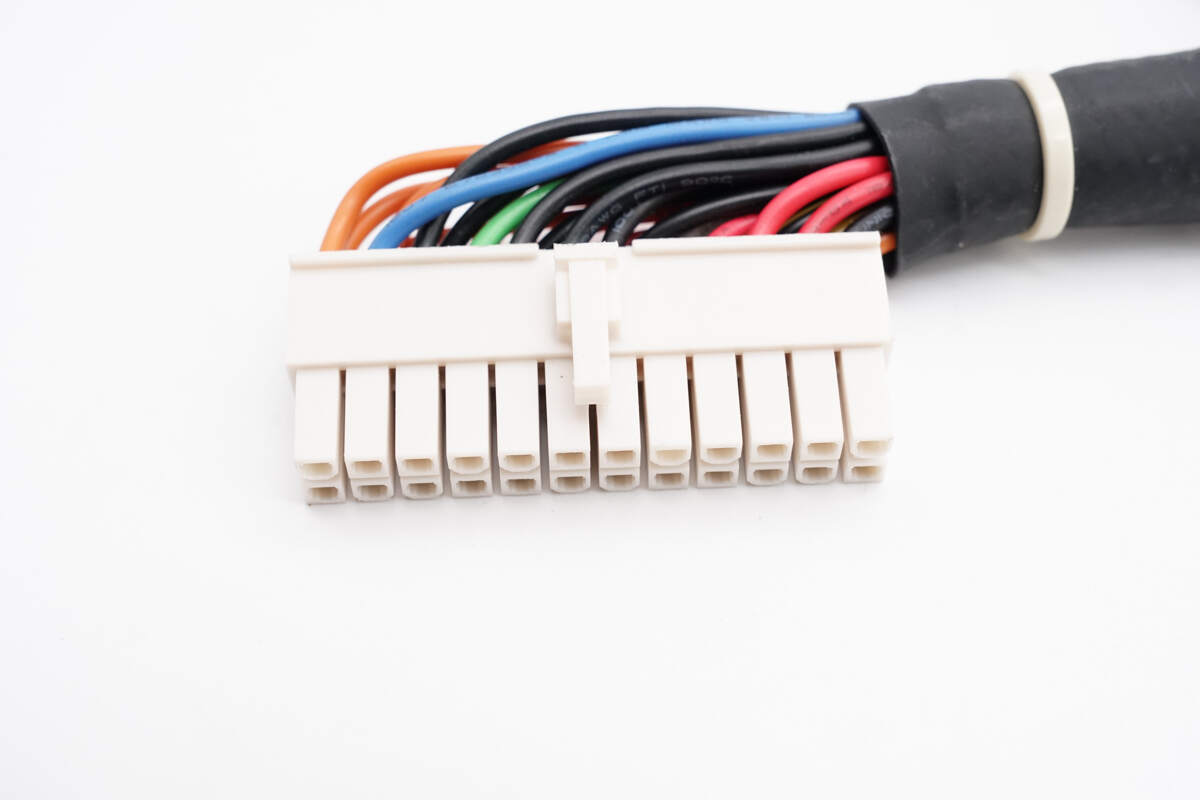

电源24Pin接口特写。

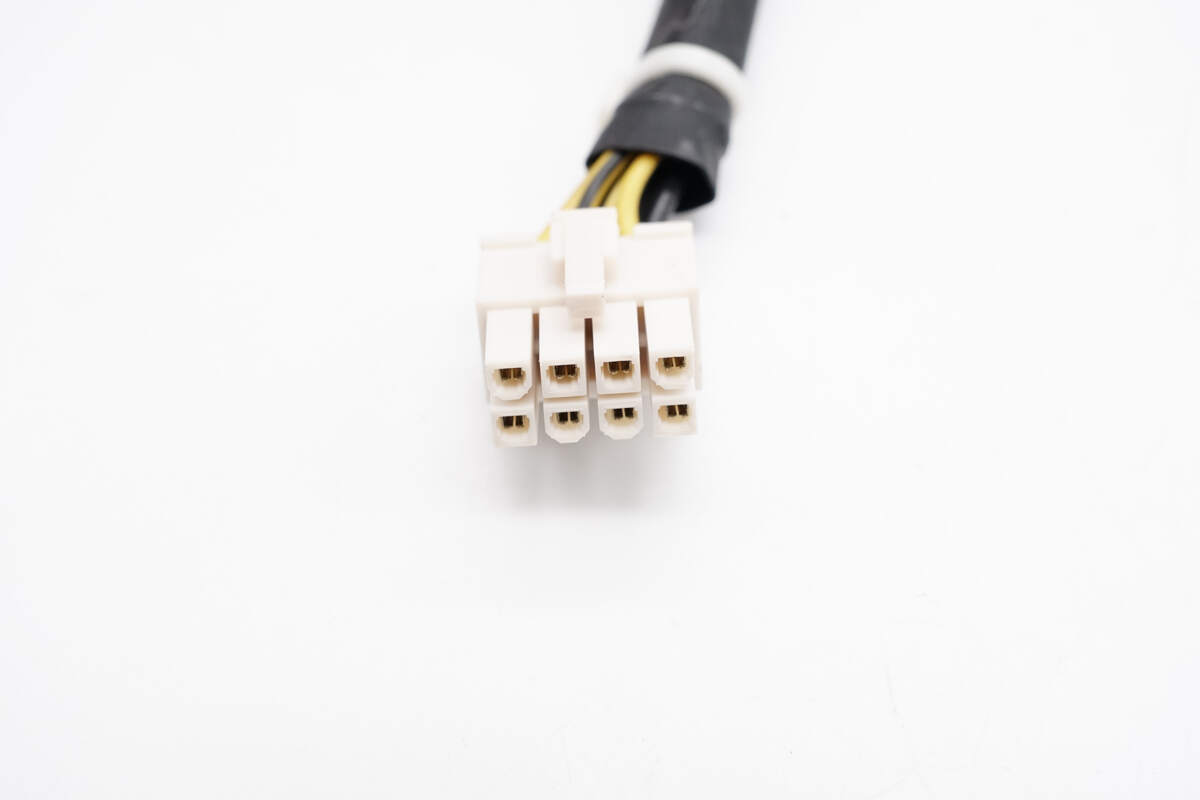

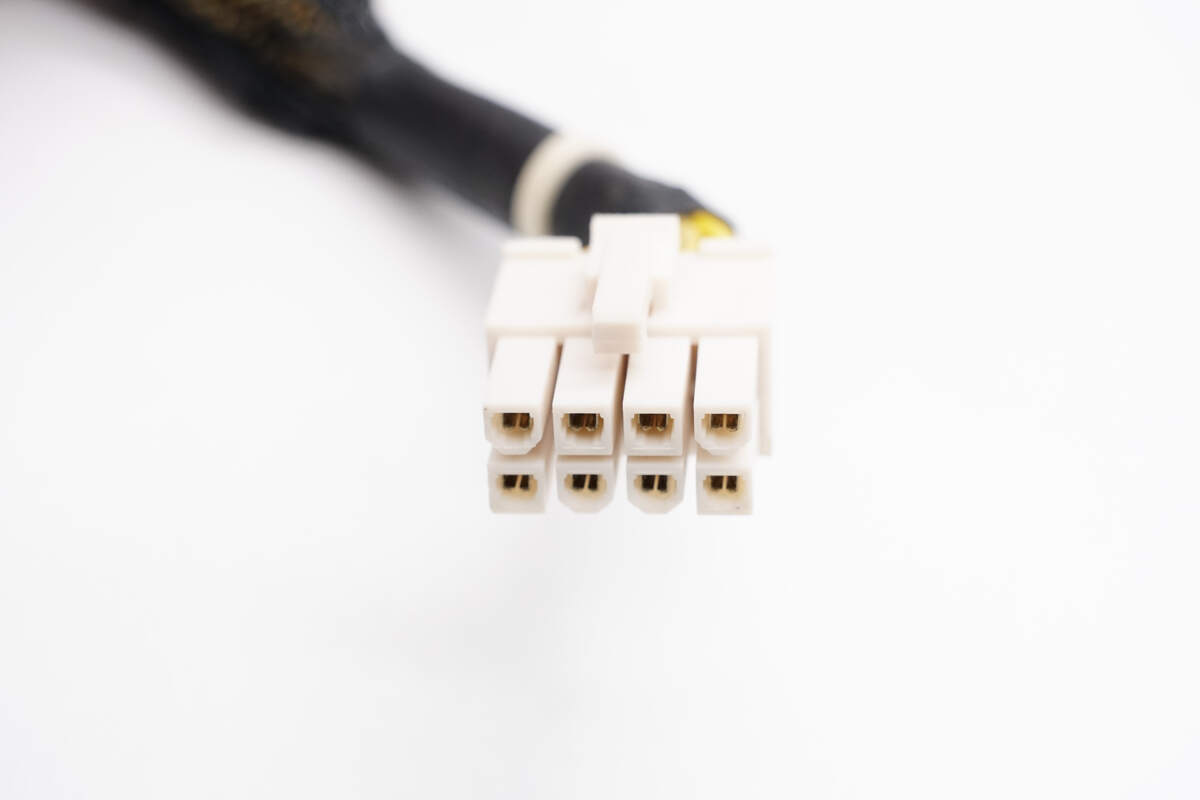

8Pin接口特写。

另一个8Pin接口特写。

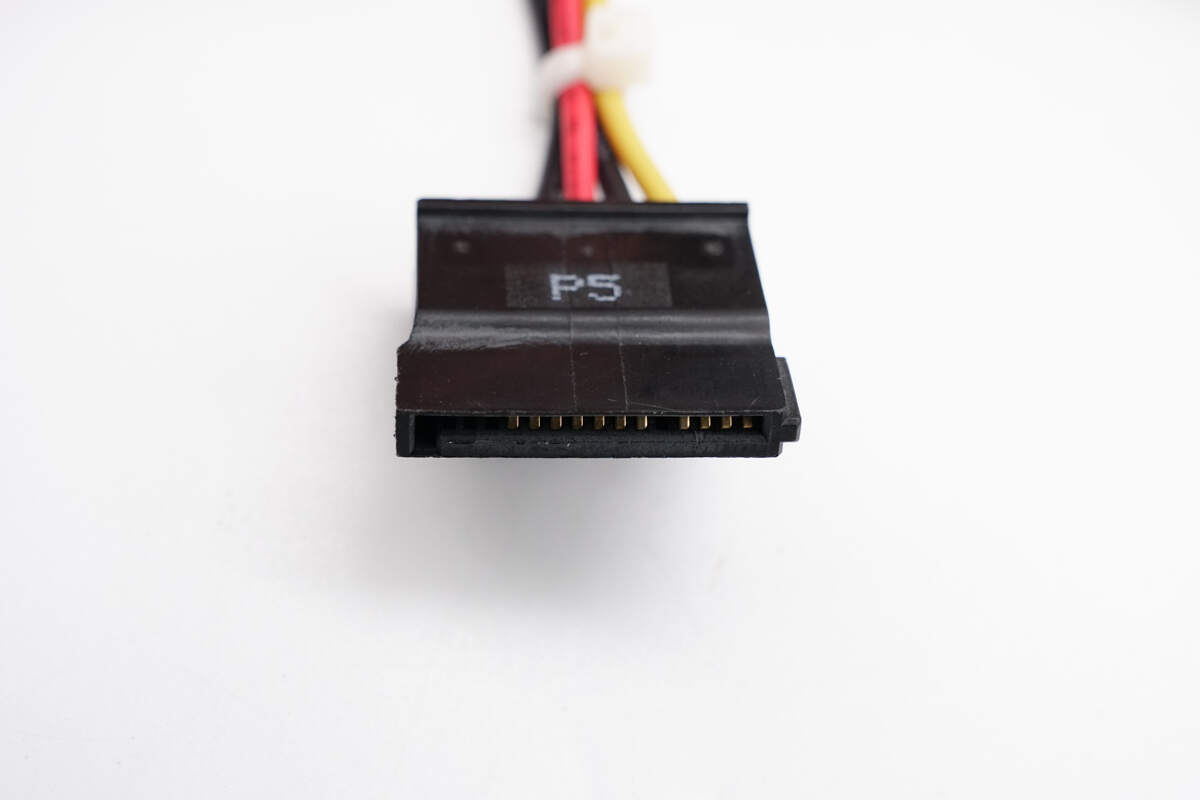

SATA供电接口特写。

另一个SATA供电接口特写。

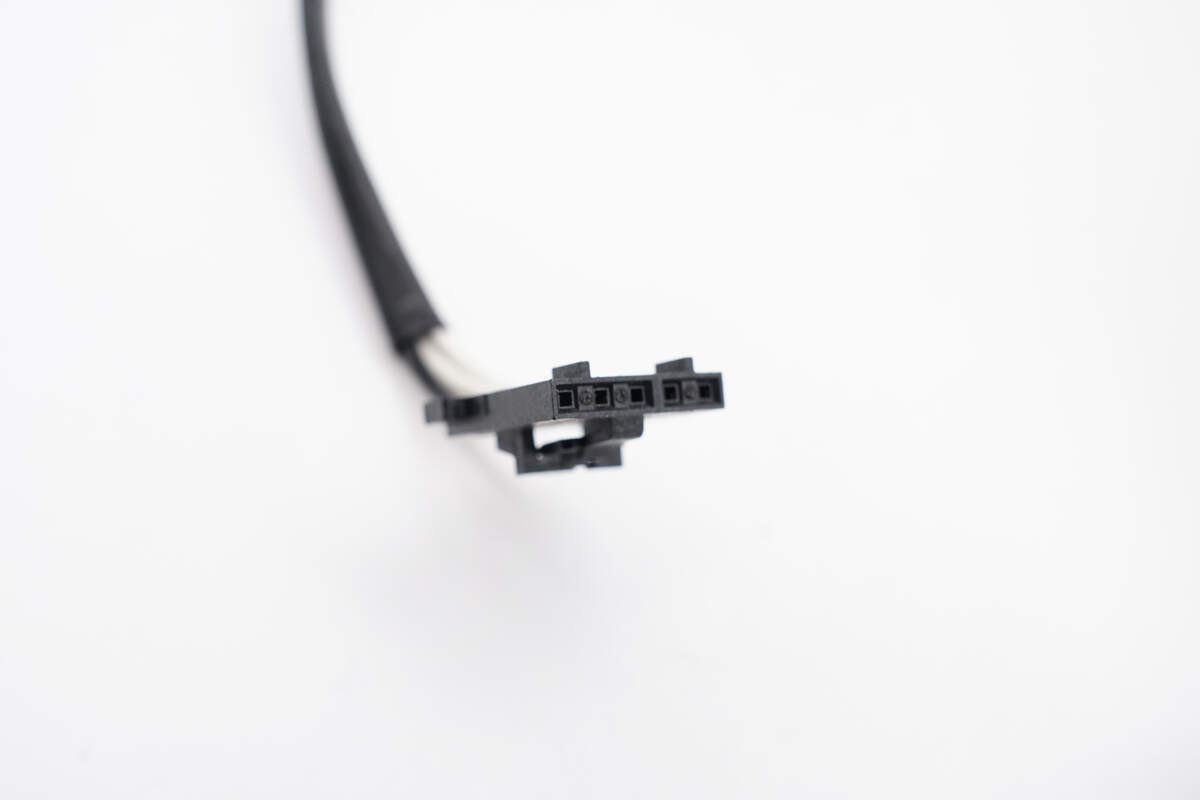

电源专用接口特写。

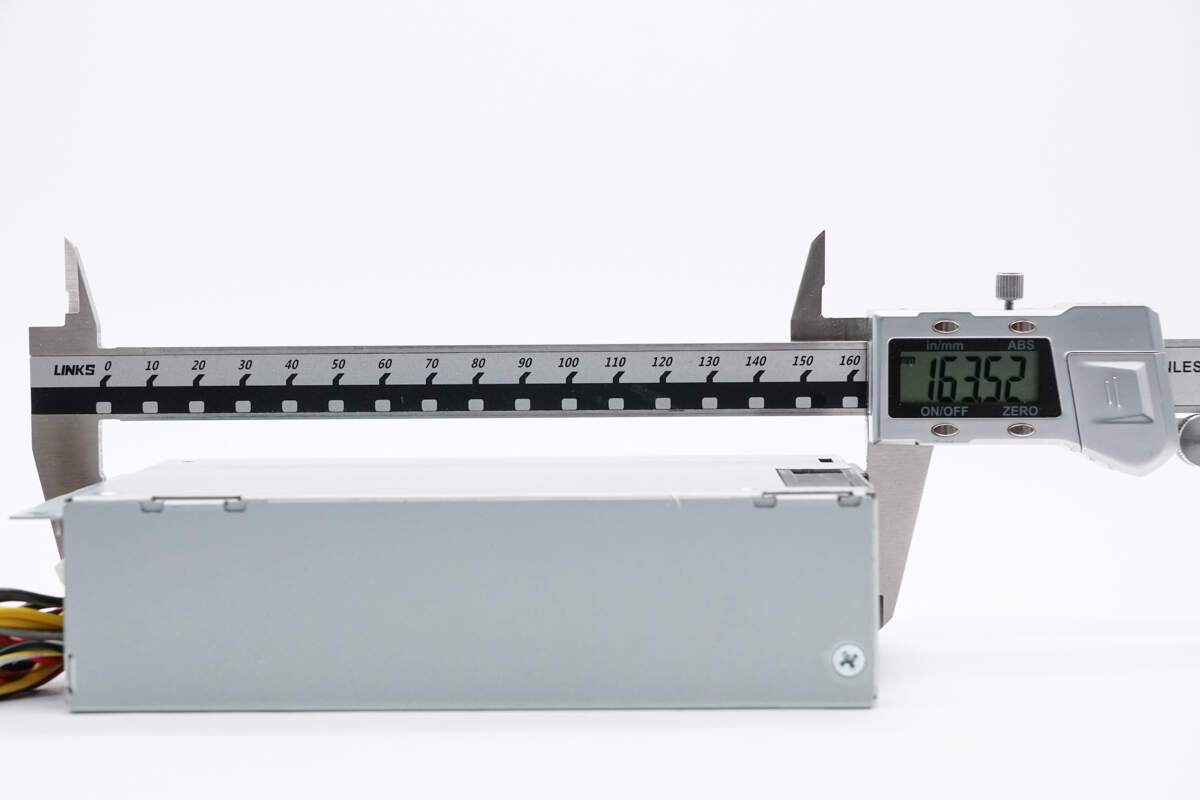

使用游标卡尺测得电源机身长度约为163.5mm。

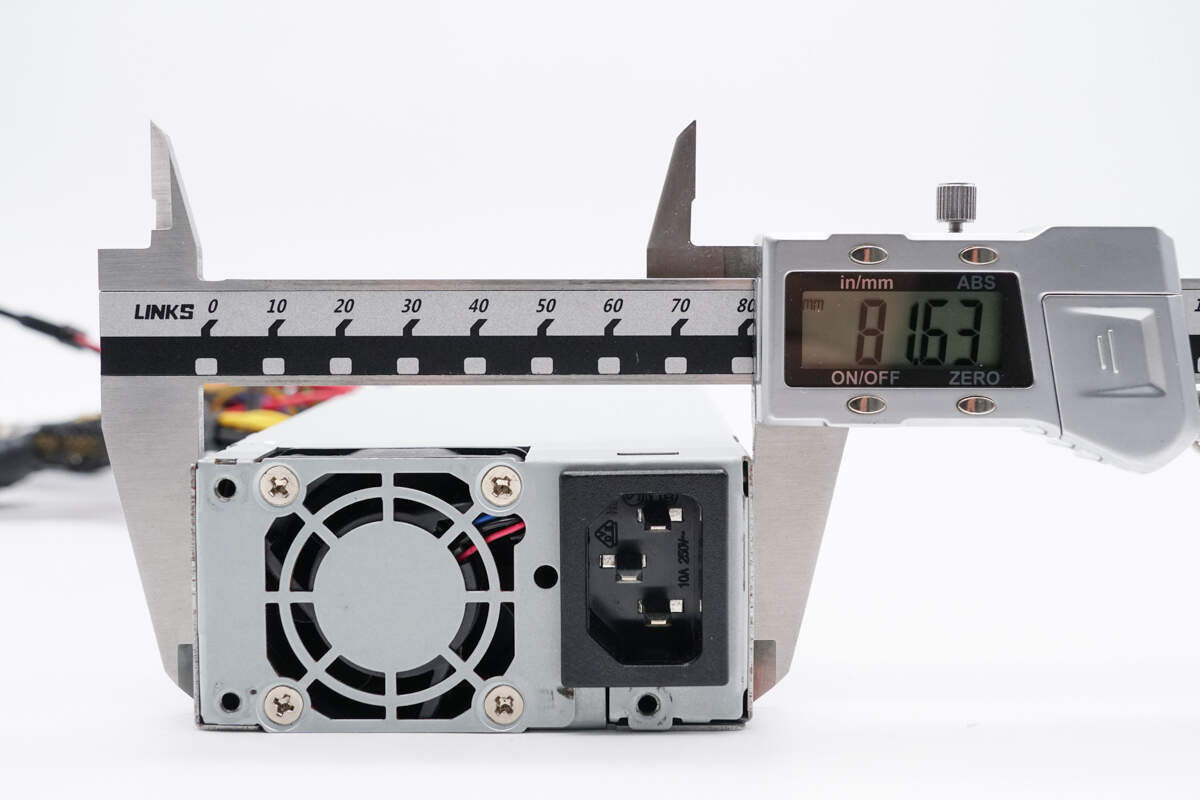

测得电源机身宽度约为81.6mm。

测得电源机身厚度约为40.1mm。

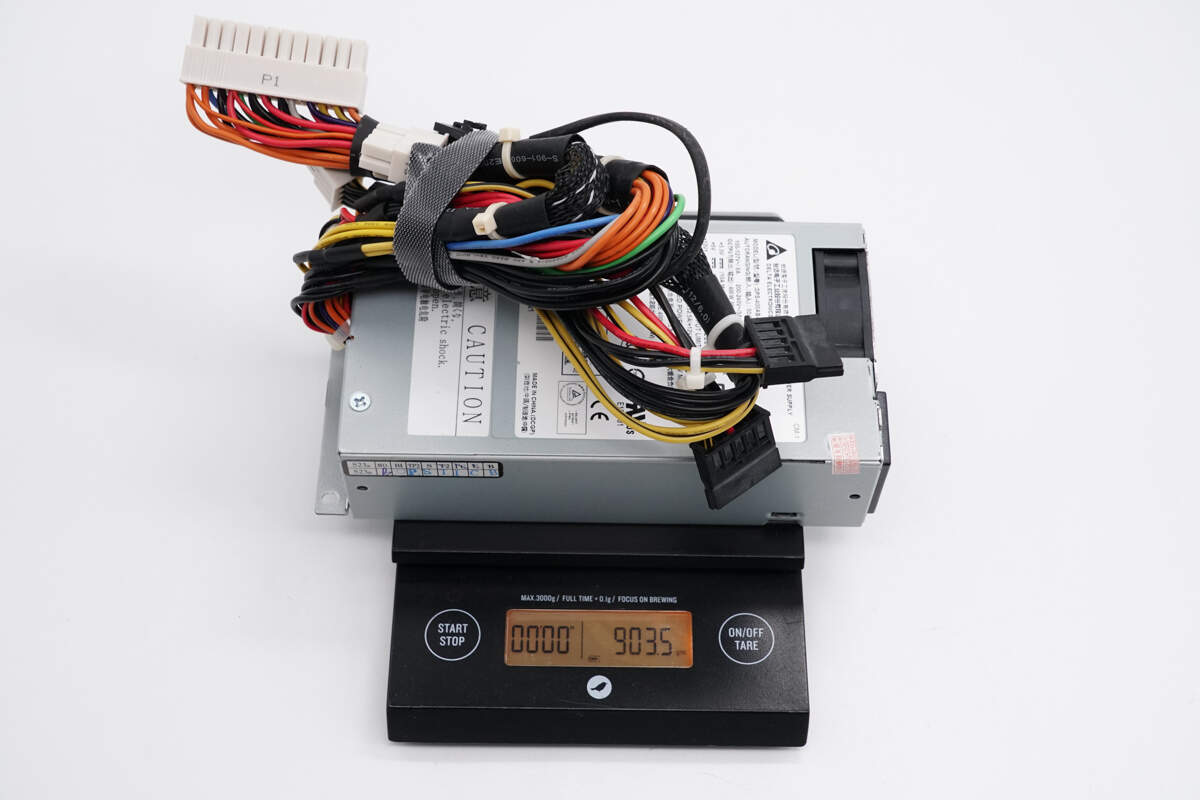

测得电源重量约为903.5g。

台达DPS-400AB-17开关电源拆解

看完了台达这款开关电源的外观展示，下面就进行拆解，一起看看内部的设计和用料。

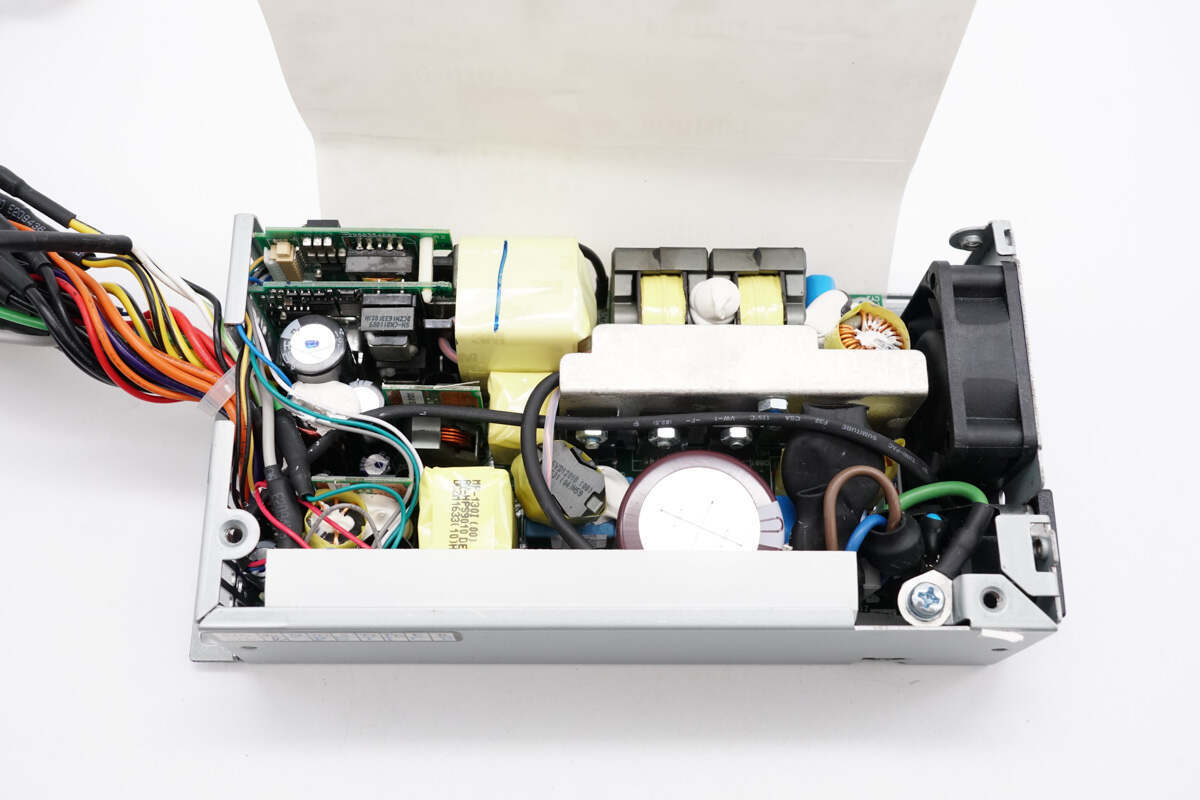

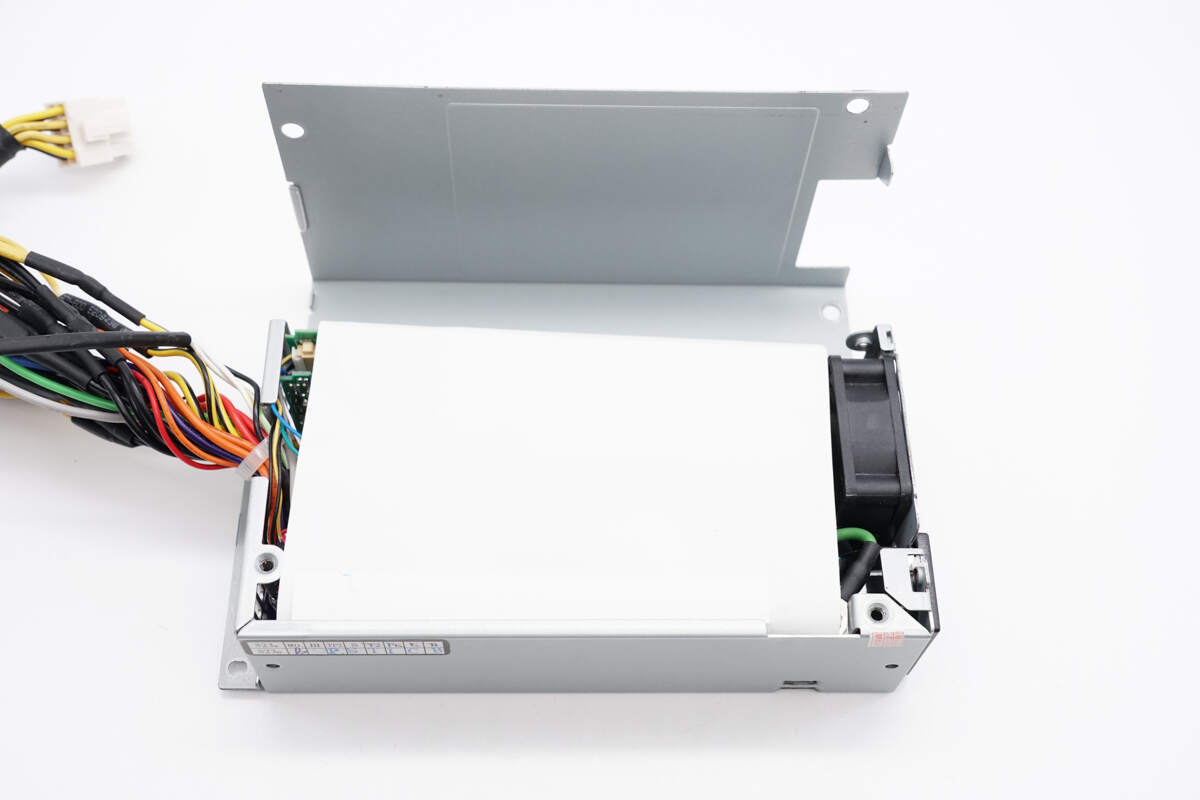

拆开外壳的固定螺丝，打开电源上盖，PCBA模块覆盖绝缘麦拉片。

PCBA模块通过螺丝固定。

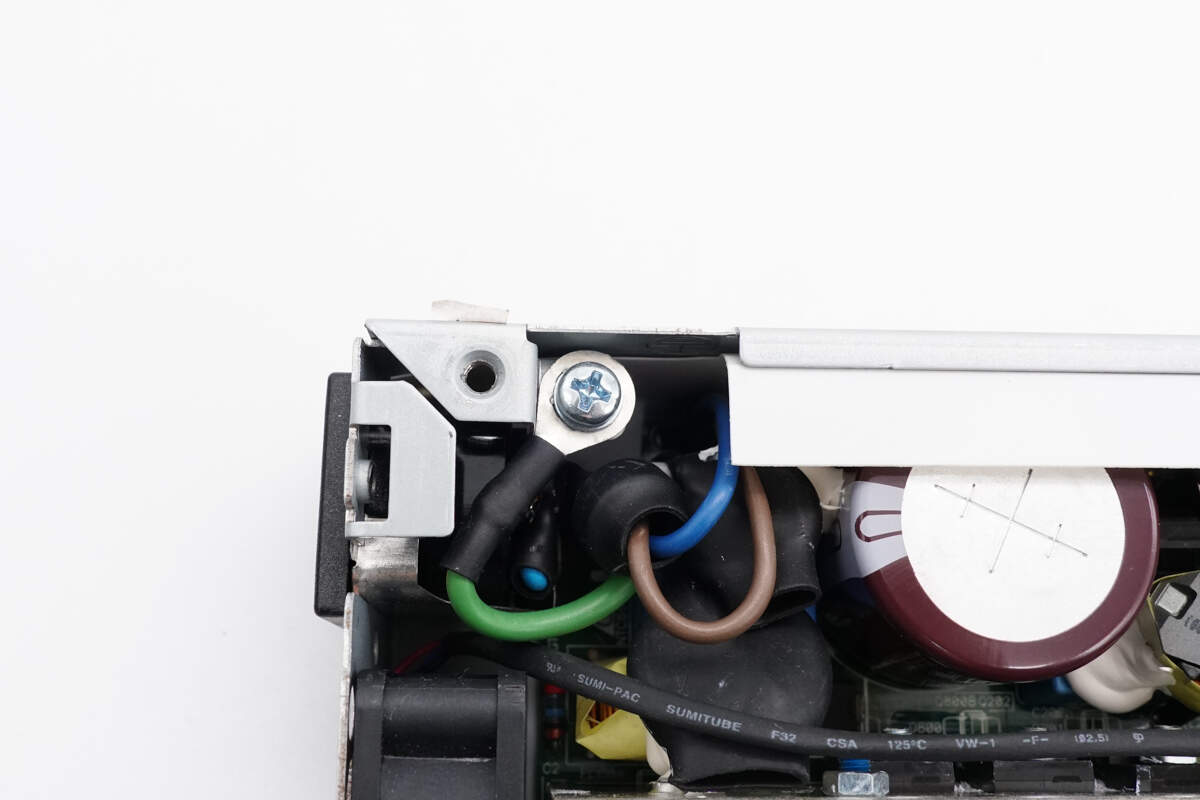

接地线通过螺丝固定在壳体上。

PCBA模块通过螺丝与壳体固定。

输出端小板也通过螺丝固定。

输入导线冷压端子焊接连接，端子外套热缩管绝缘。

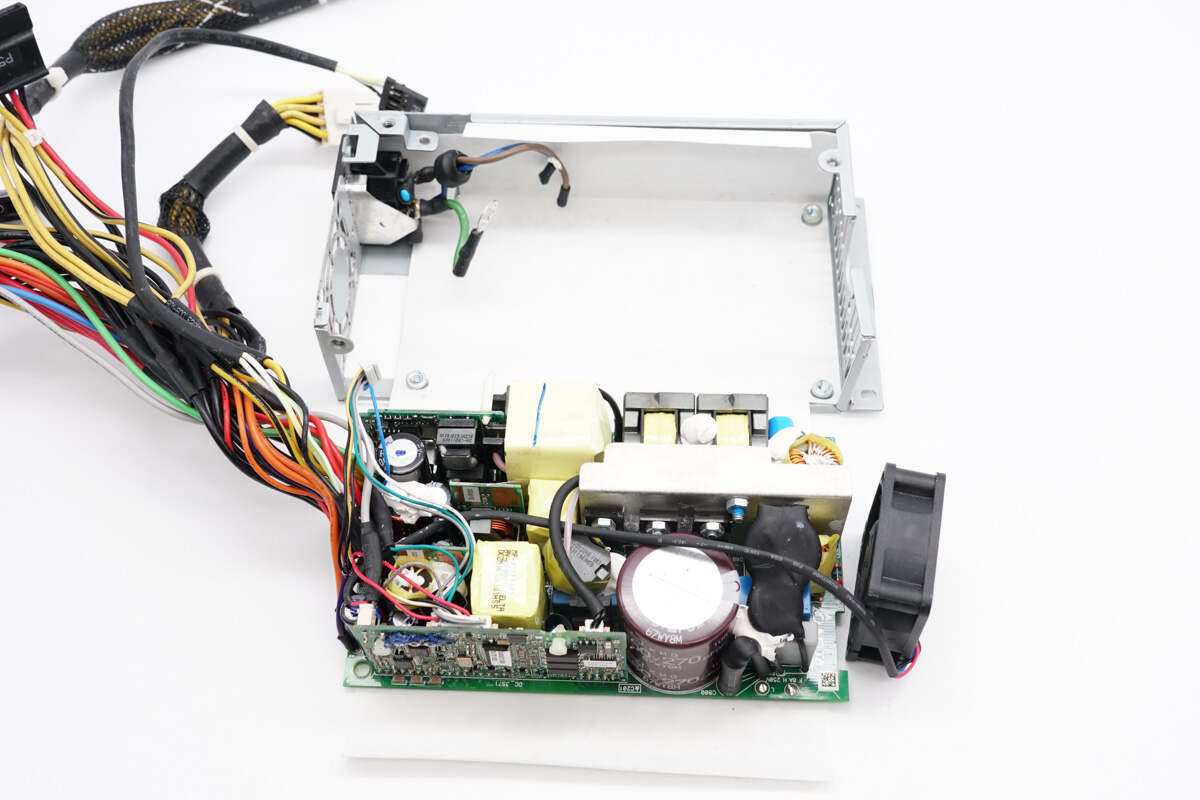

剪断输入导线，从壳体中取出PCBA模块。

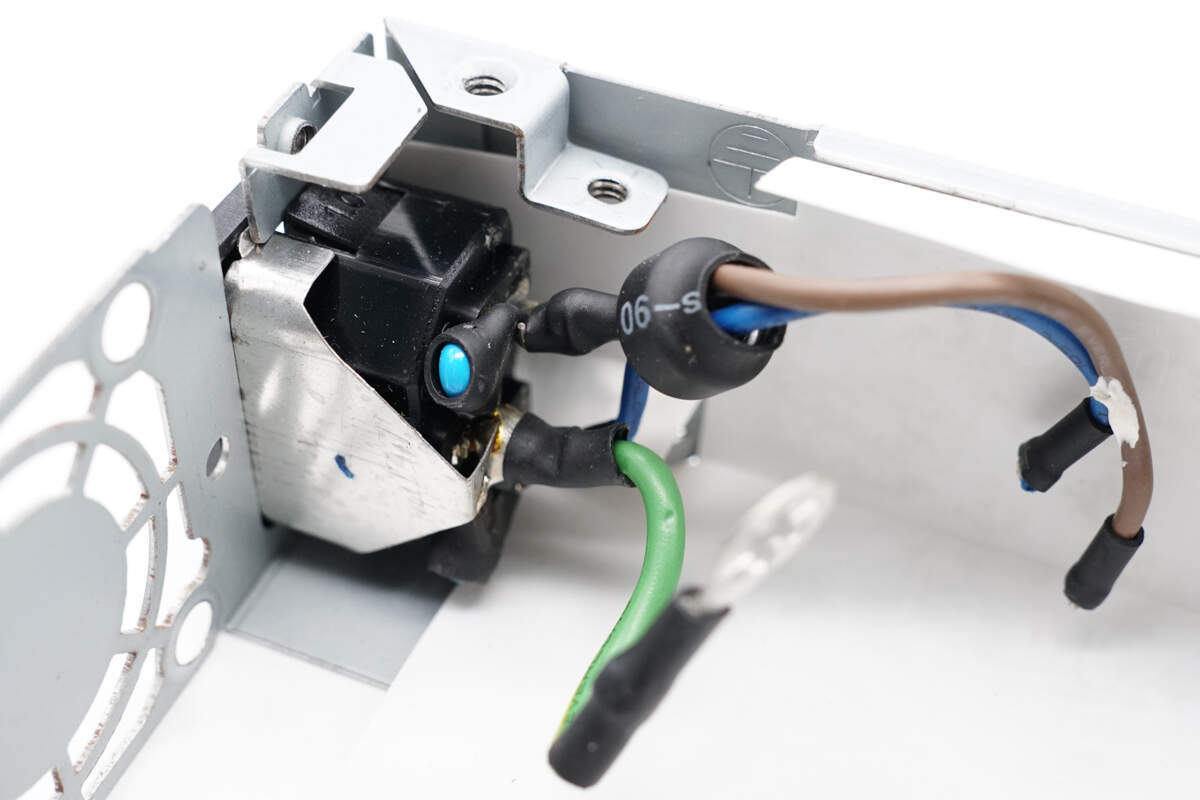

电源输入插座上设有蓝色Y电容，外套热缩管绝缘，壳体内部设有白色麦拉片绝缘。

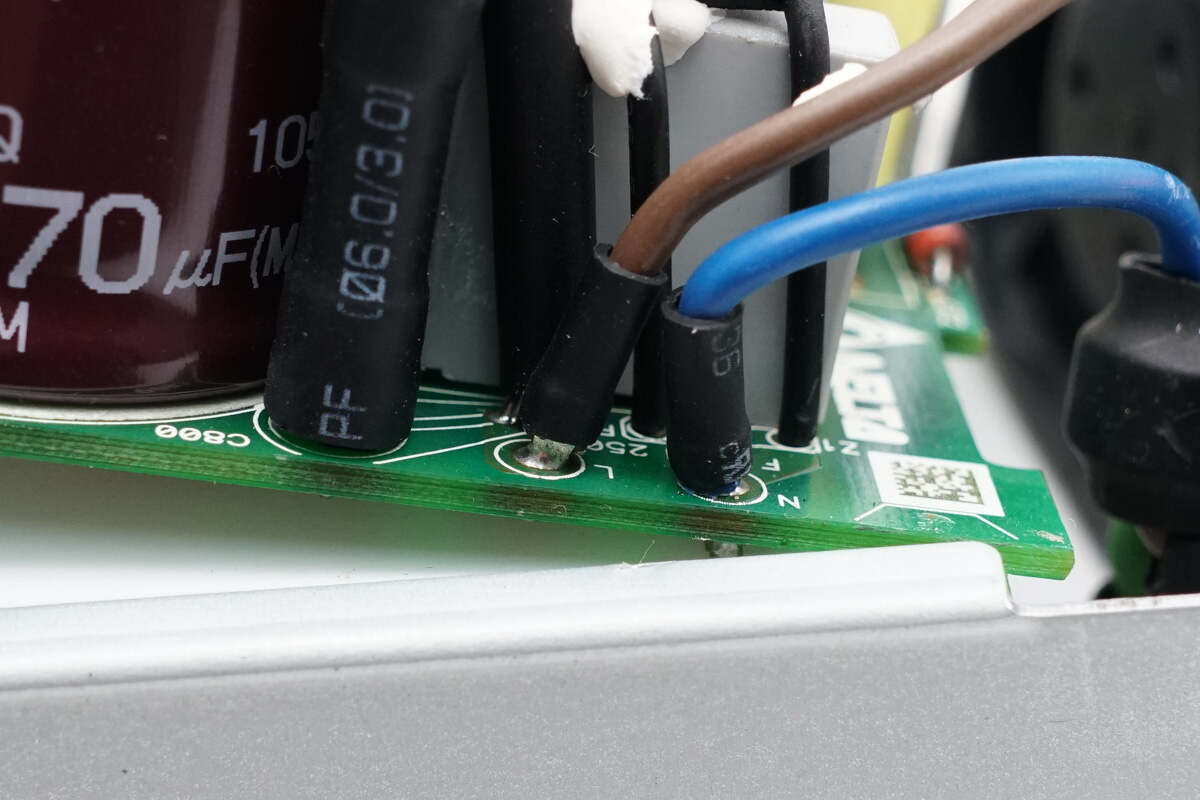

输出导线冷压端子焊接，端子外套热缩管绝缘。

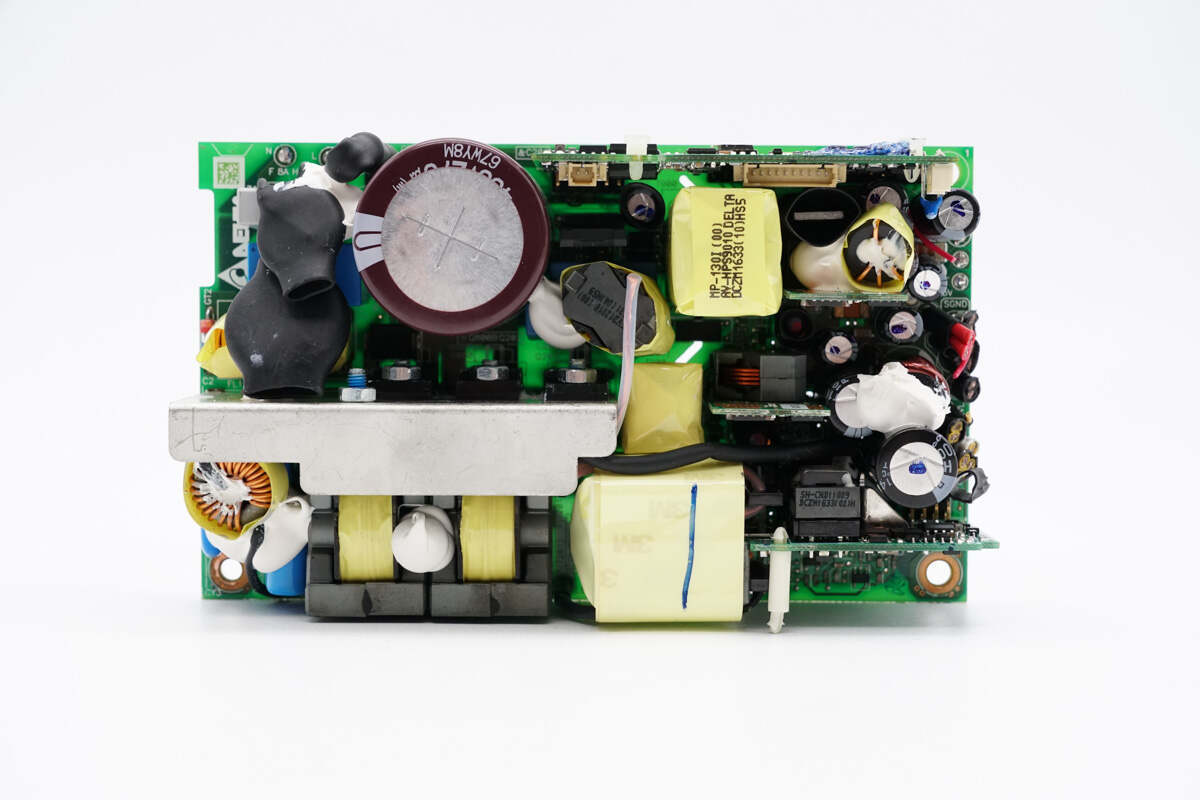

剪断输入输出连接导线，PCBA模块正面一览，其中左侧为输入端，设有保险丝，压敏电阻，继电器，NTC热敏电阻，共模电感。中间位置散热片设有整流桥，PFC开关管，PFC整流管，LLC开关管。左侧下方设有滤波电感，滤波电容和PFC电感。

右侧上方设有控制板，下方设有待机电源变压器，谐振电容，谐振电感，滤波电感，3.3V和5V同步降压小板，LLC变压器和同步整流小板。

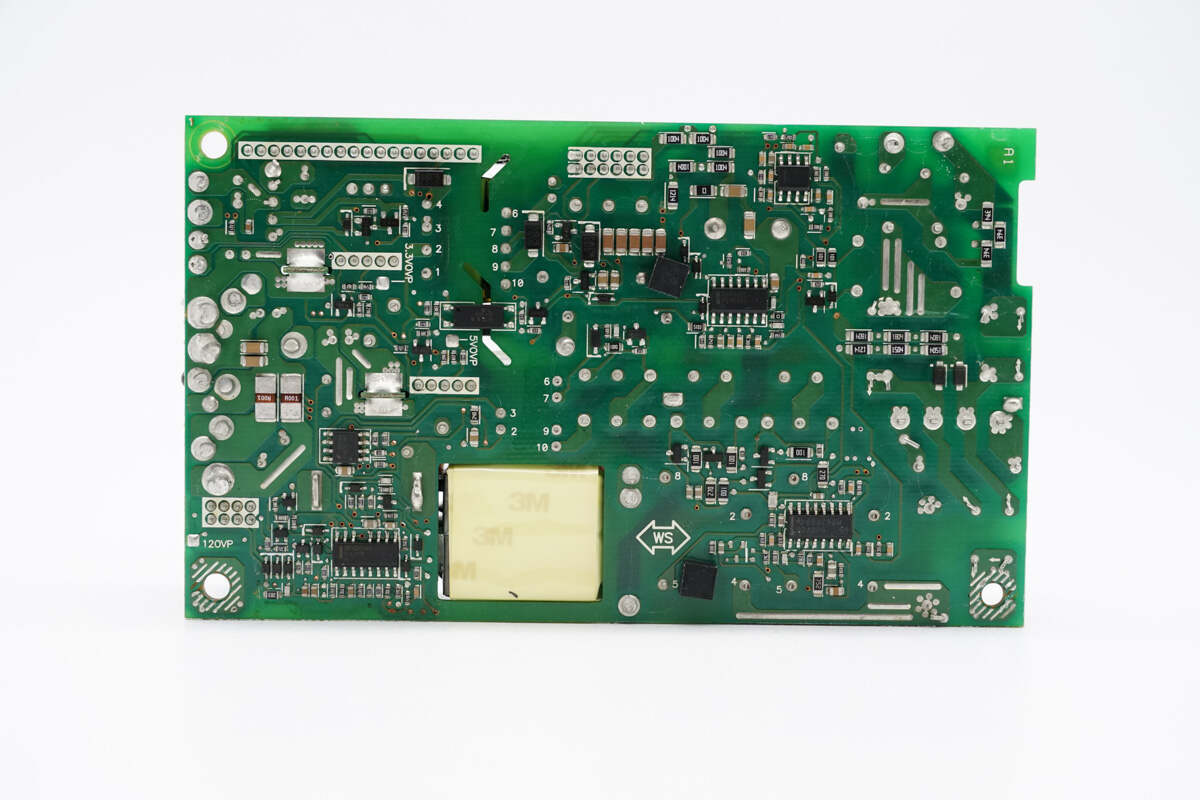

PCBA模块背面右侧上方设有运放和待机电源芯片，右下设有交错PFC控制器，在左侧下方设有LLC控制器，上方设有对应的驱动器。LLC变压器的位置镂空设计，降低厚度。

通过对PCBA模块的观察发现，台达这款电源采用交错PFC搭配LLC电路进行输出，3.3V和5V通过DC-DC降压输出，并设有MCU用于保护控制。

电源输入端一览，设有保险丝，压敏电阻，安规X2电容，热敏电阻，继电器，共模电感，整流桥，薄膜滤波电容，滤波电感，Y电容。其中压敏电阻、热敏电阻外套热缩管绝缘，共模电感缠绕胶带绝缘。

保险丝外套热缩管绝缘。

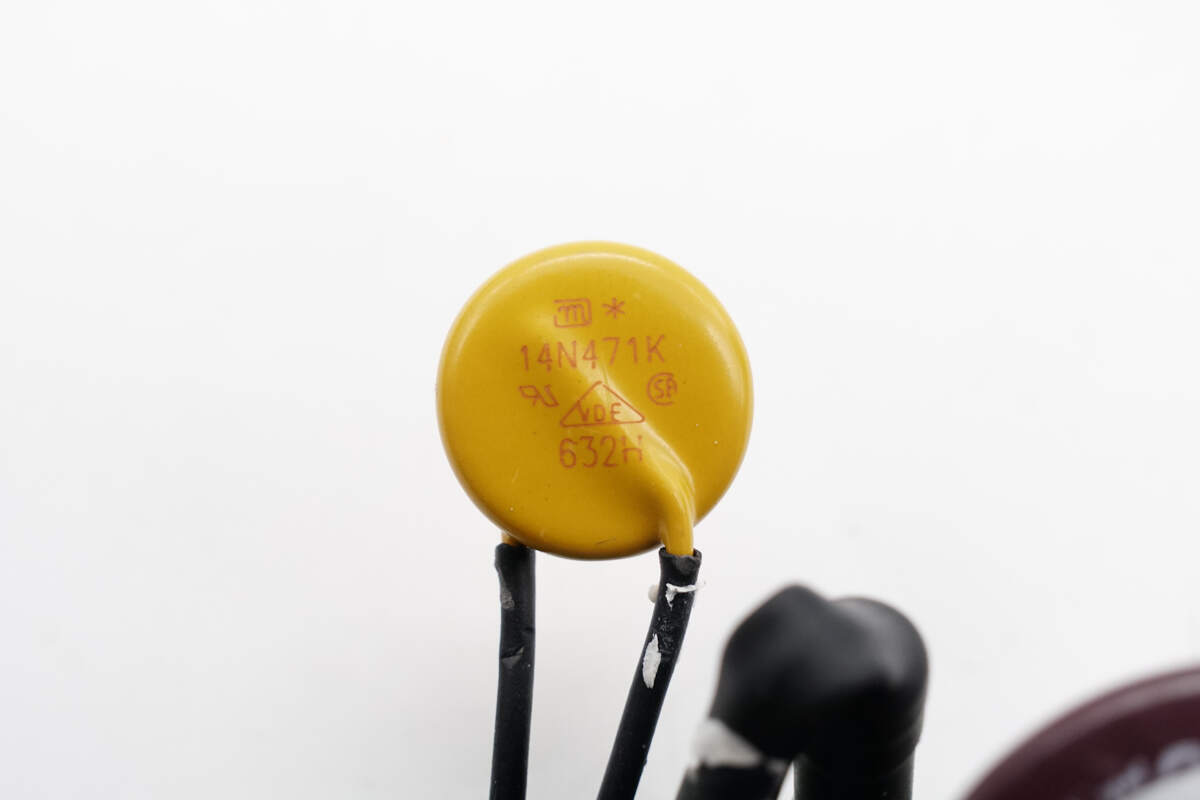

压敏电阻来自久尹，型号14N471K，用于吸收过压浪涌。

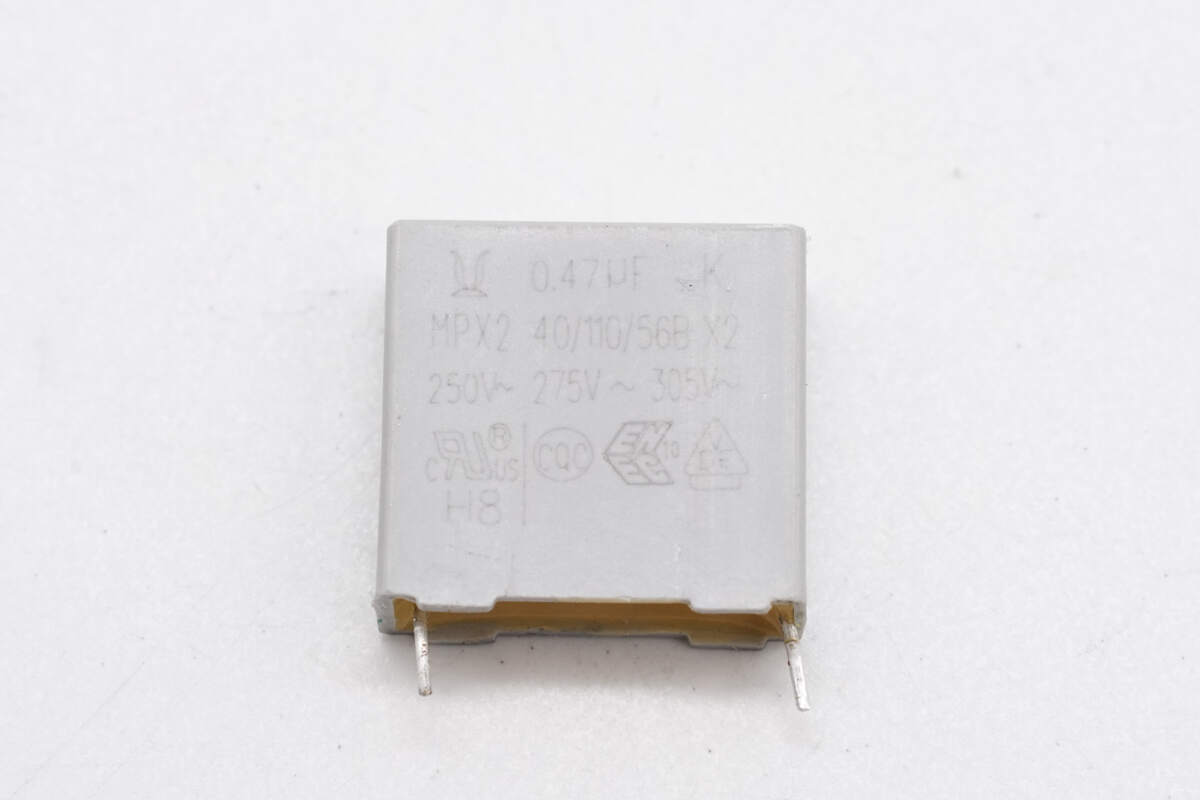

安规X2电容来自优普，规格为0.47μF。

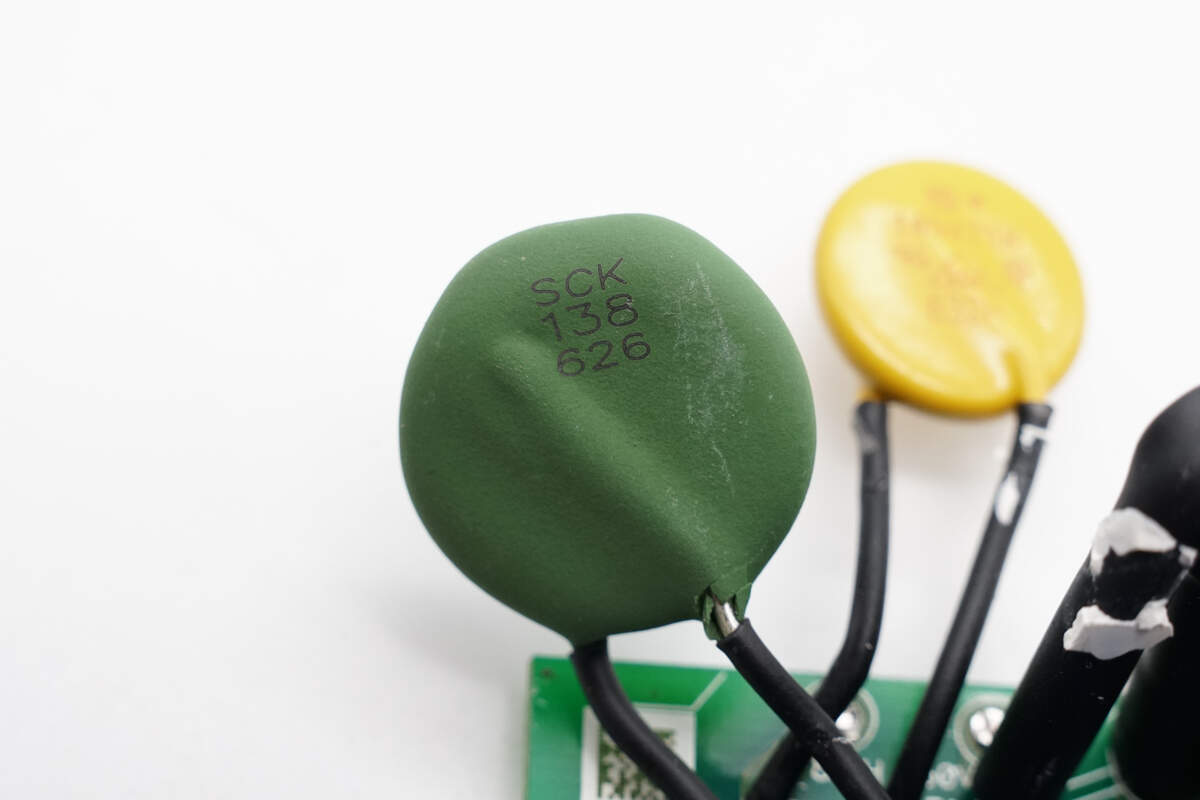

NTC热敏电阻丝印SCK 138 626。

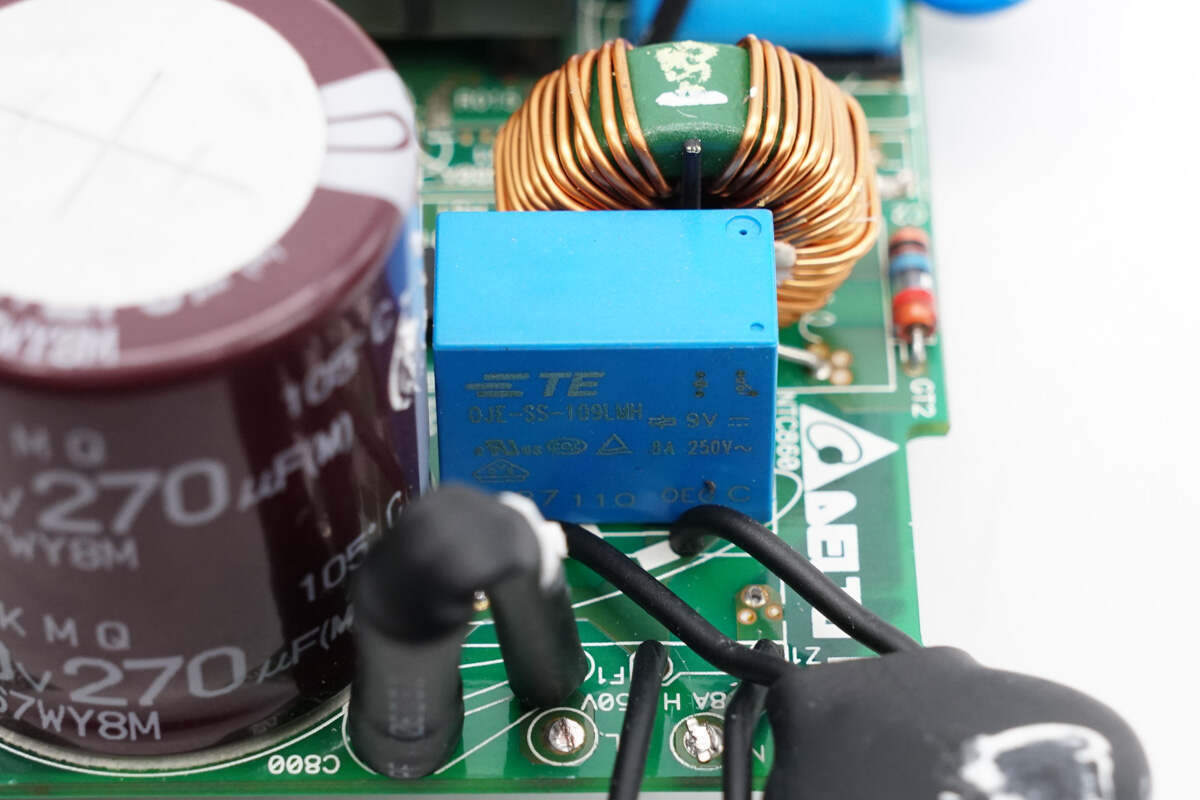

继电器来自泰科电子，型号OJE-SS-109LMH，触点容量为8A 250V，线圈电压9V。

共模电感采用漆包线绕制。

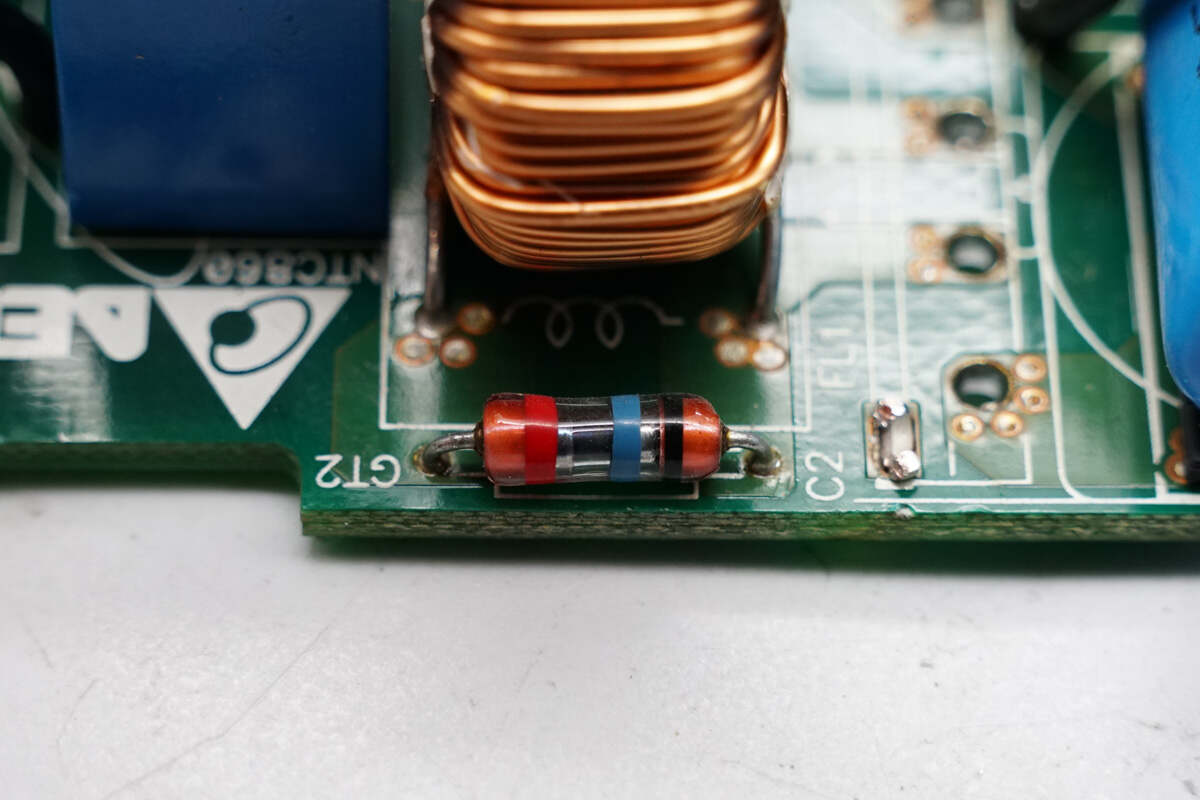

共模电感两侧设有气体放电管。

另一颗气体放电管特写。

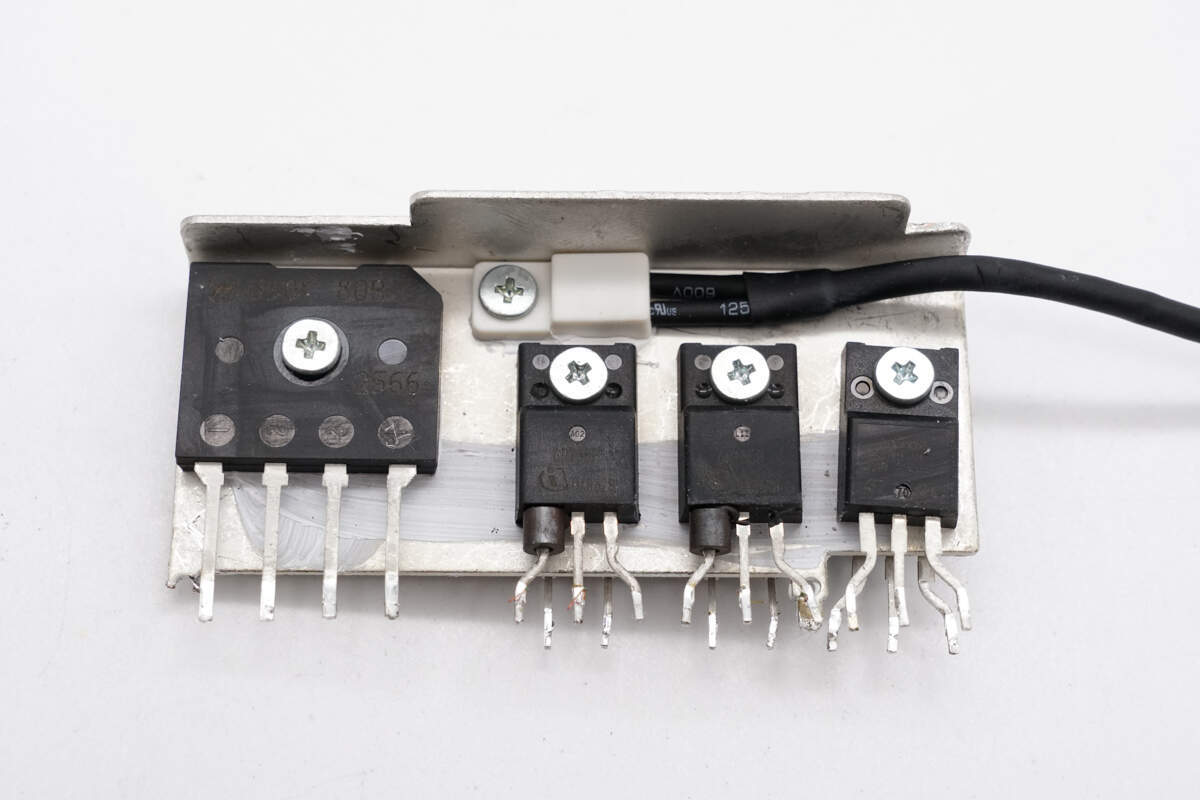

散热片设有整流桥，PFC开关管和LLC开关管，并设有热敏电阻检测温度。

背面设有PFC整流管和LLC开关管。

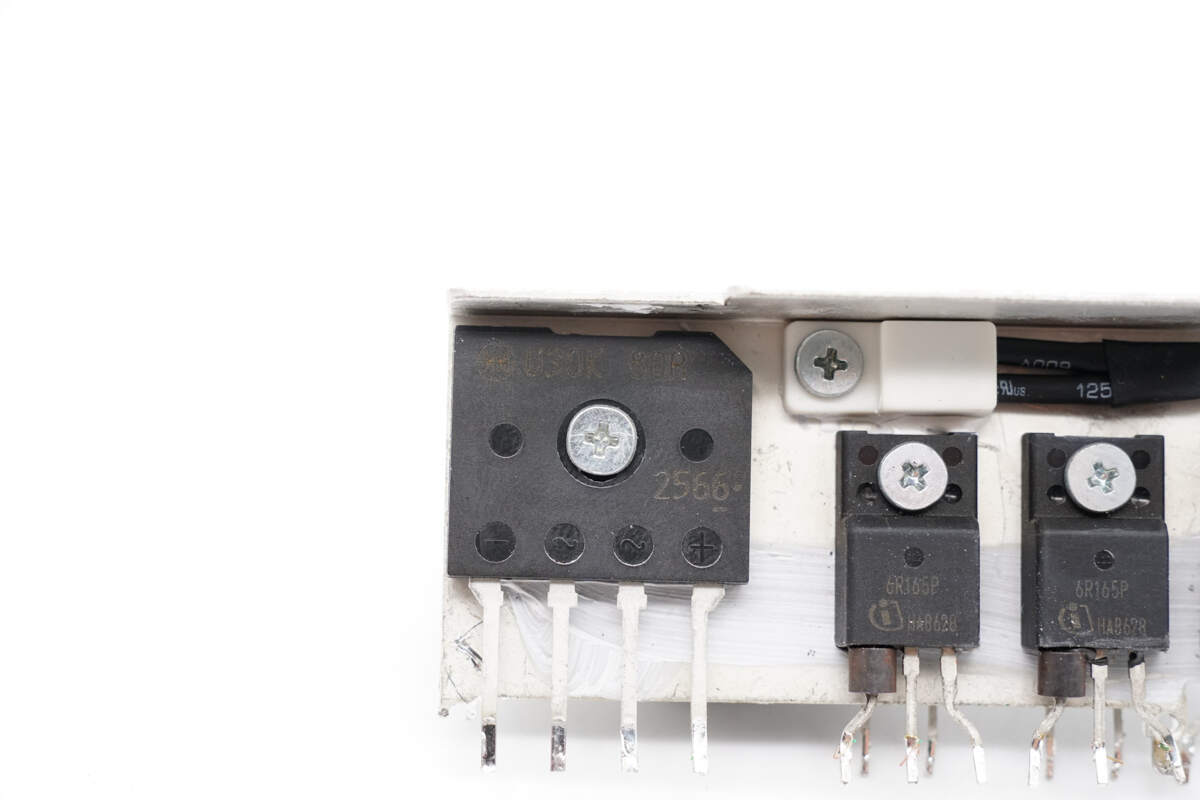

整流桥来自新电元，型号U30K80R，规格为30A 800V，采用D6K封装。

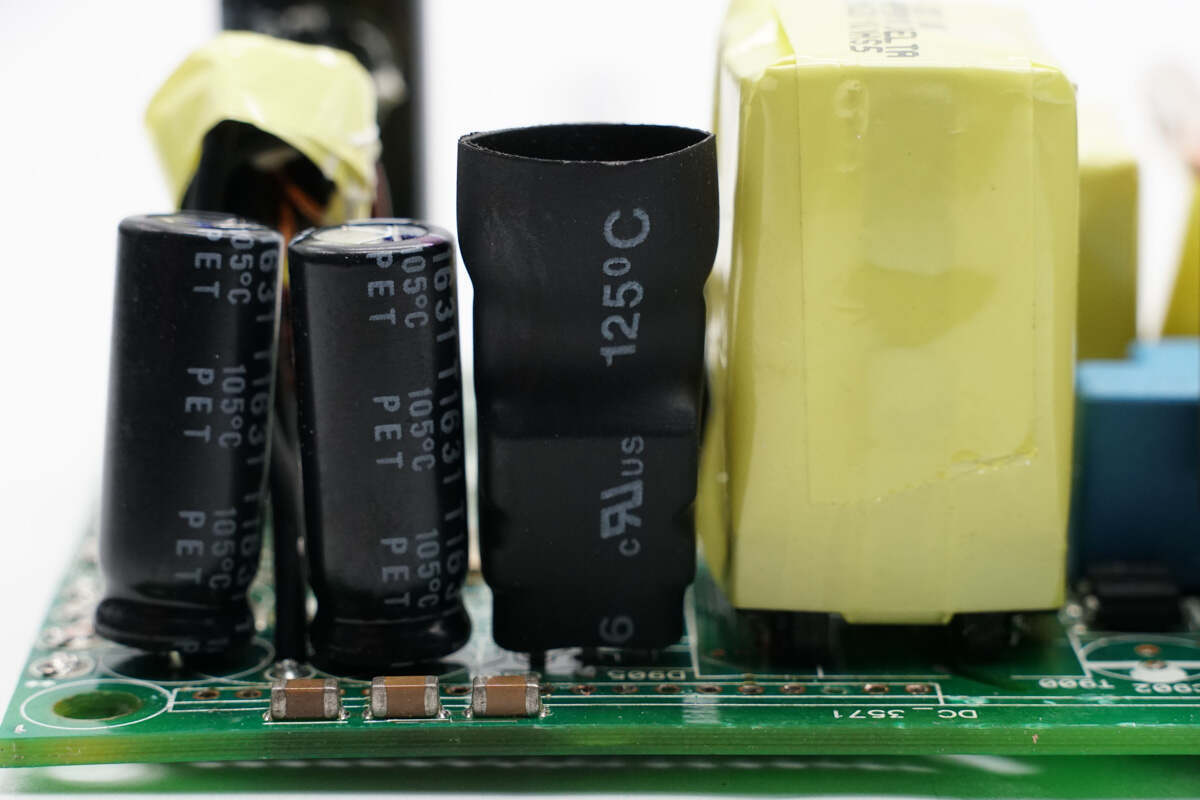

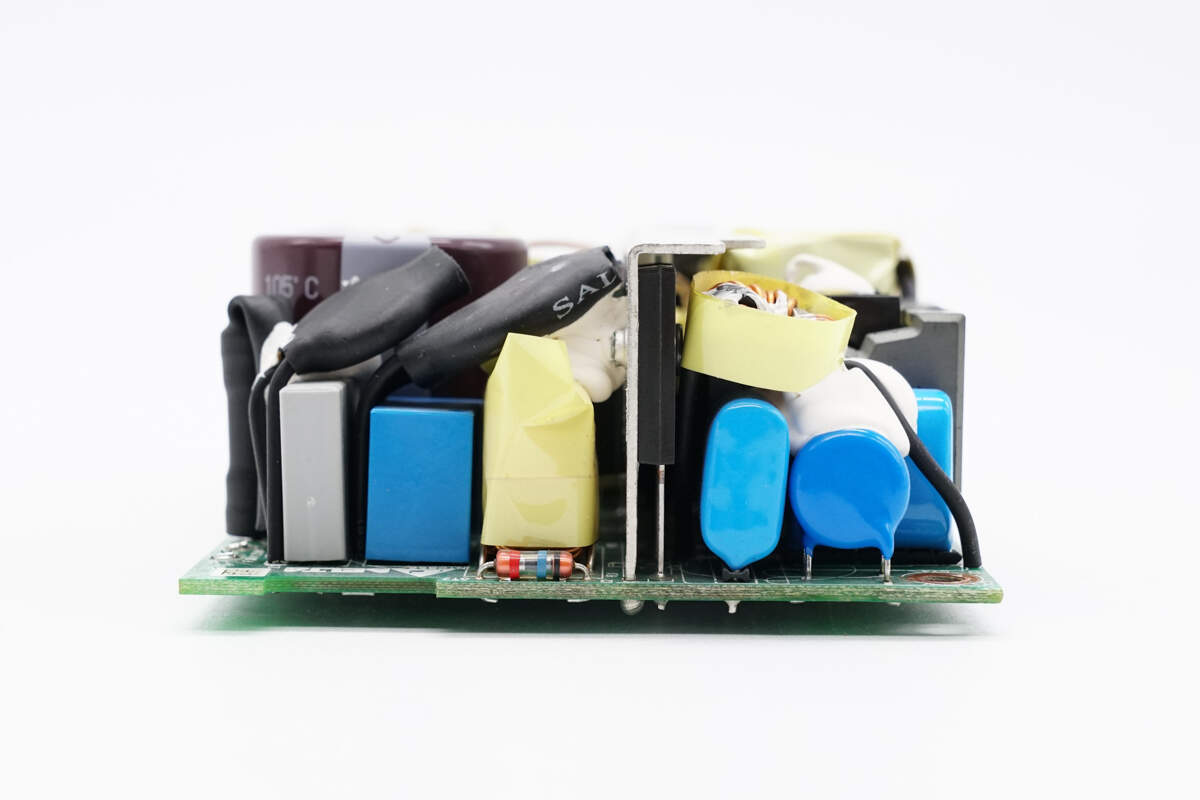

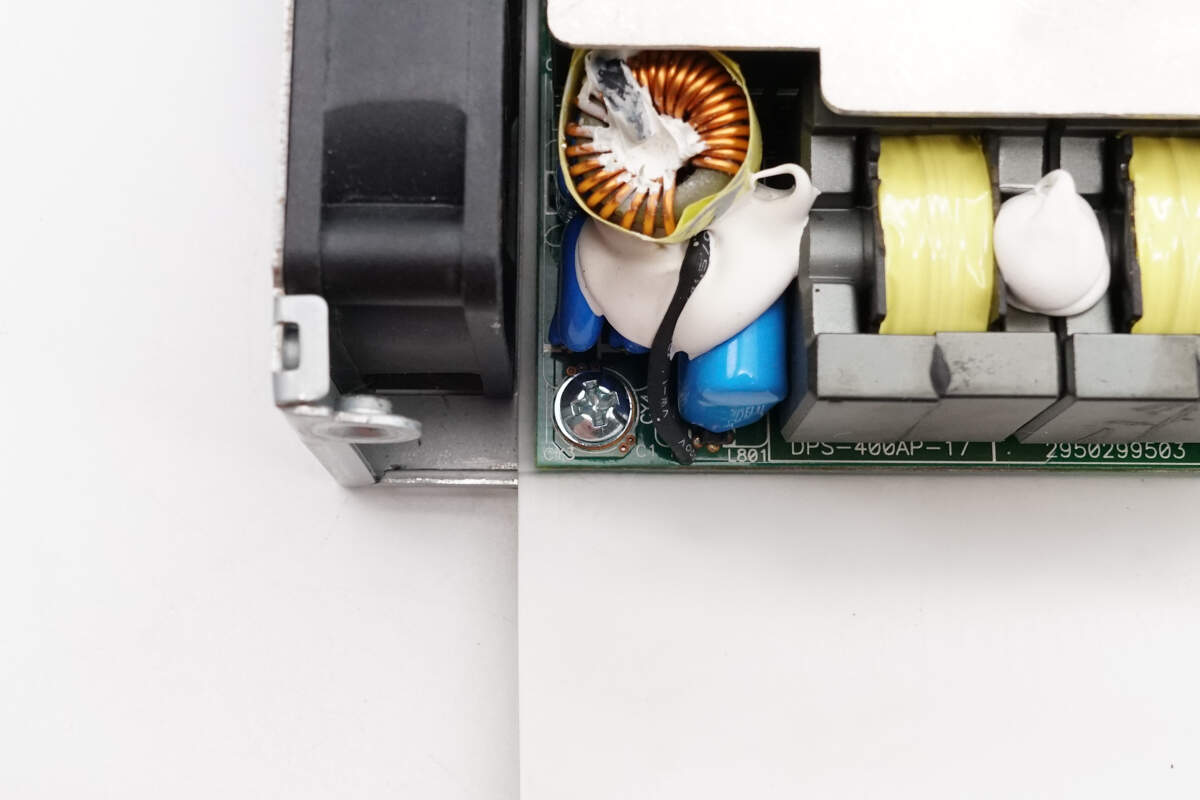

PCBA模块侧面设有蓝色Y电容，薄膜滤波电容，PFC升压电感和LLC变压器。

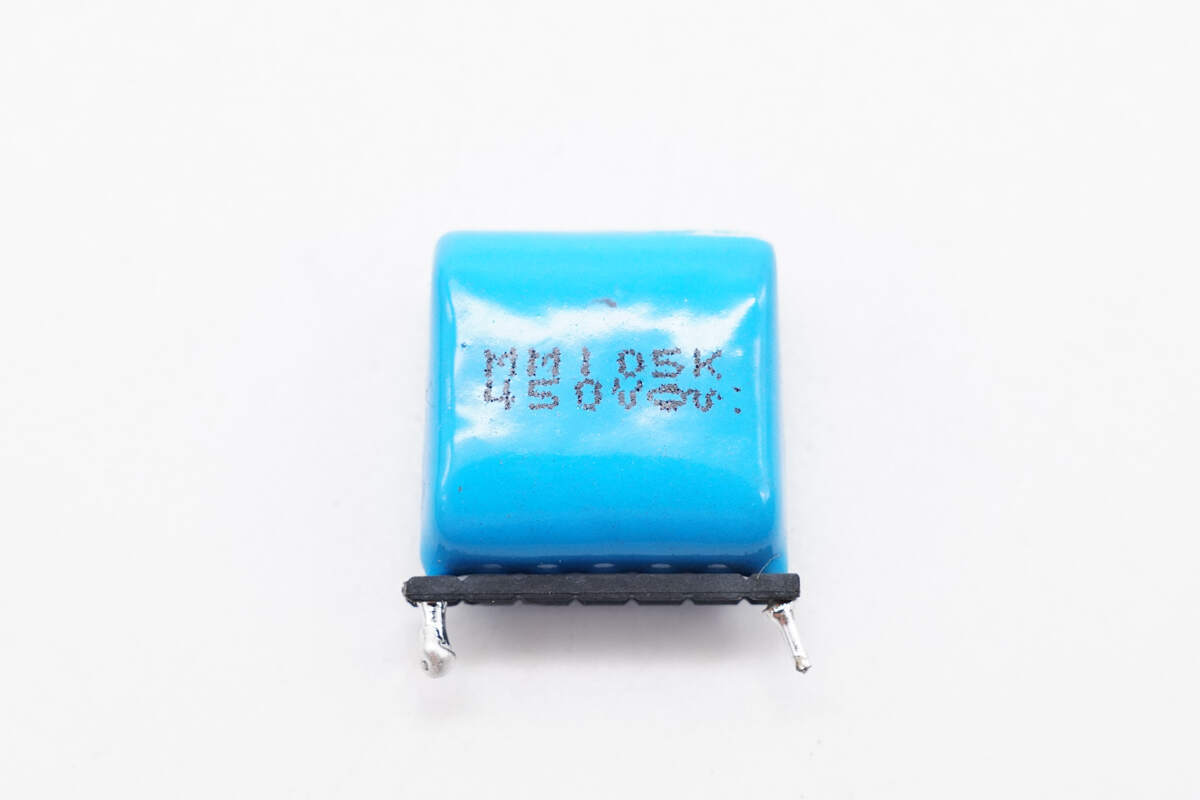

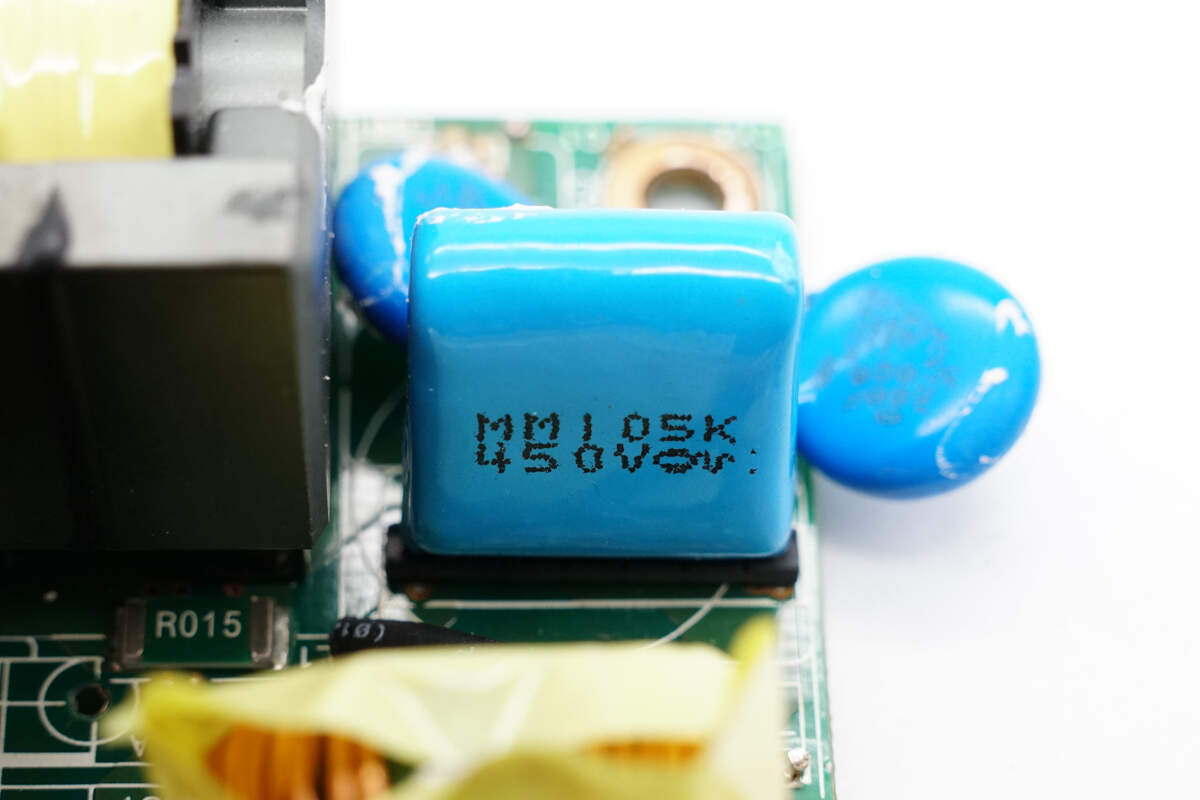

薄膜滤波电容规格为1μF450V。

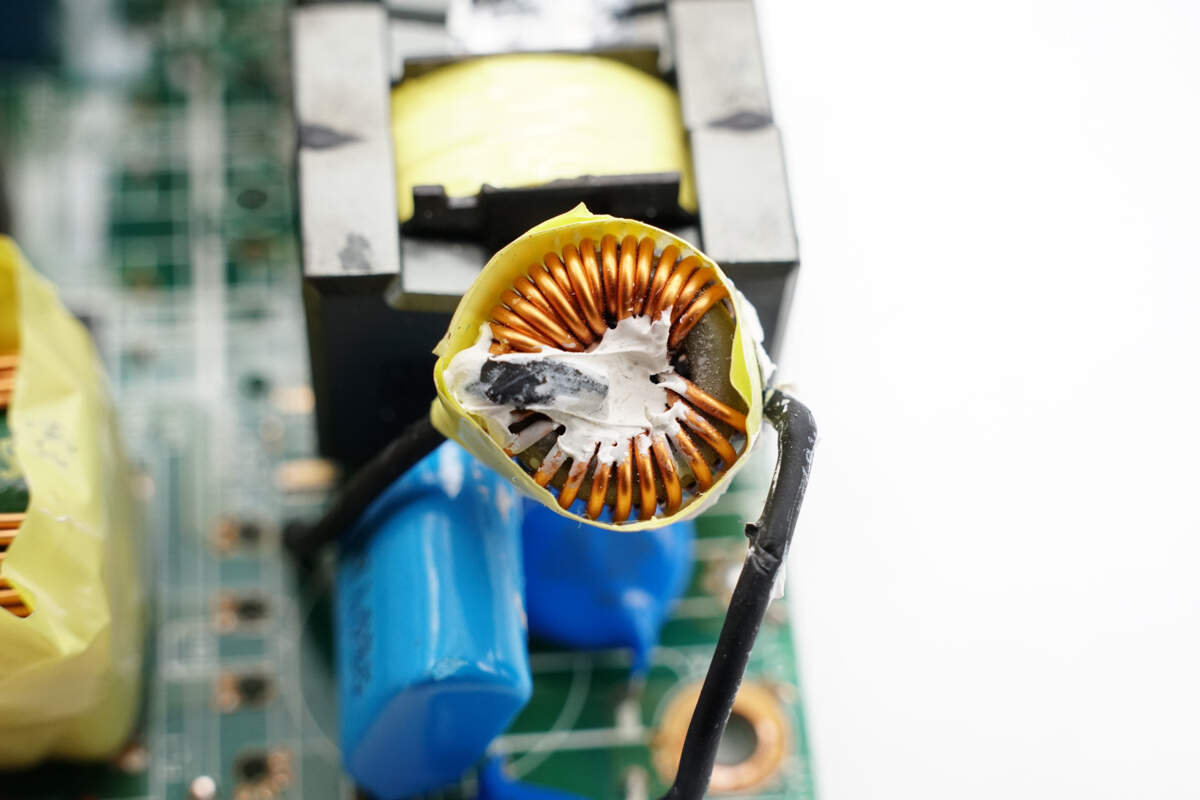

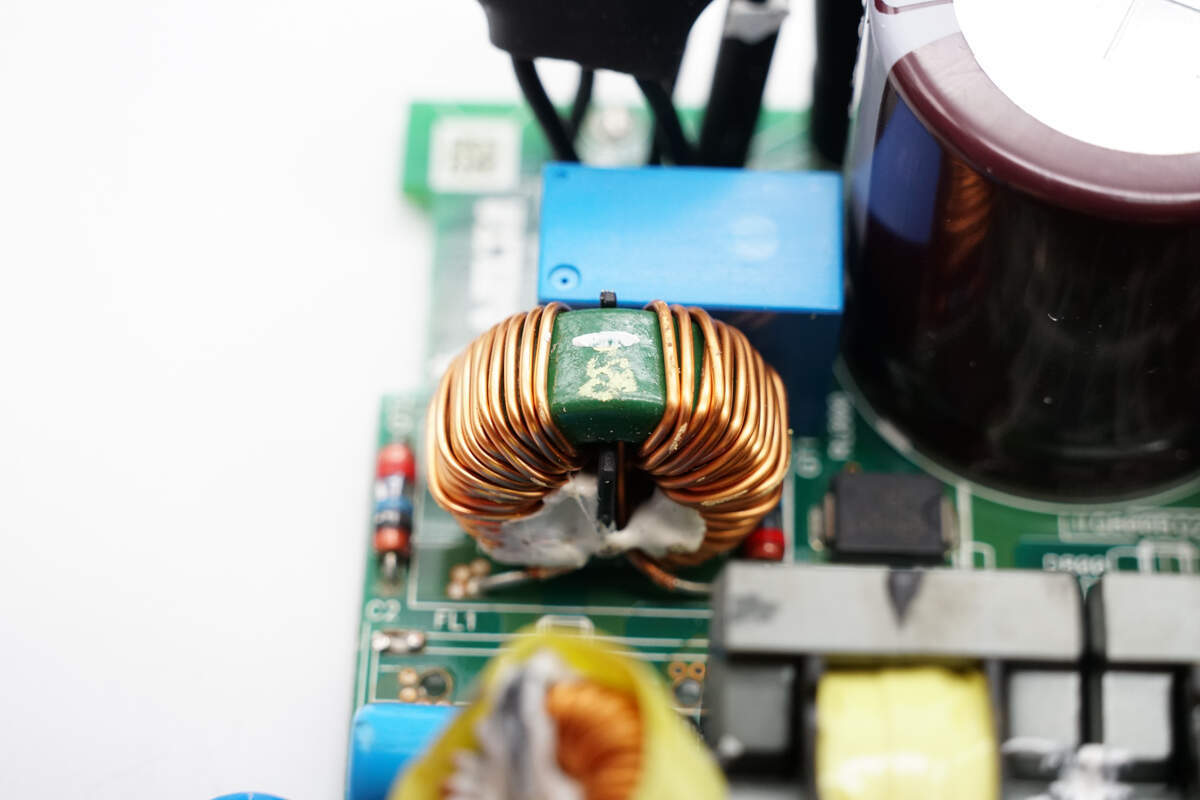

磁环滤波电感特写。

另一颗薄膜滤波电容规格相同。

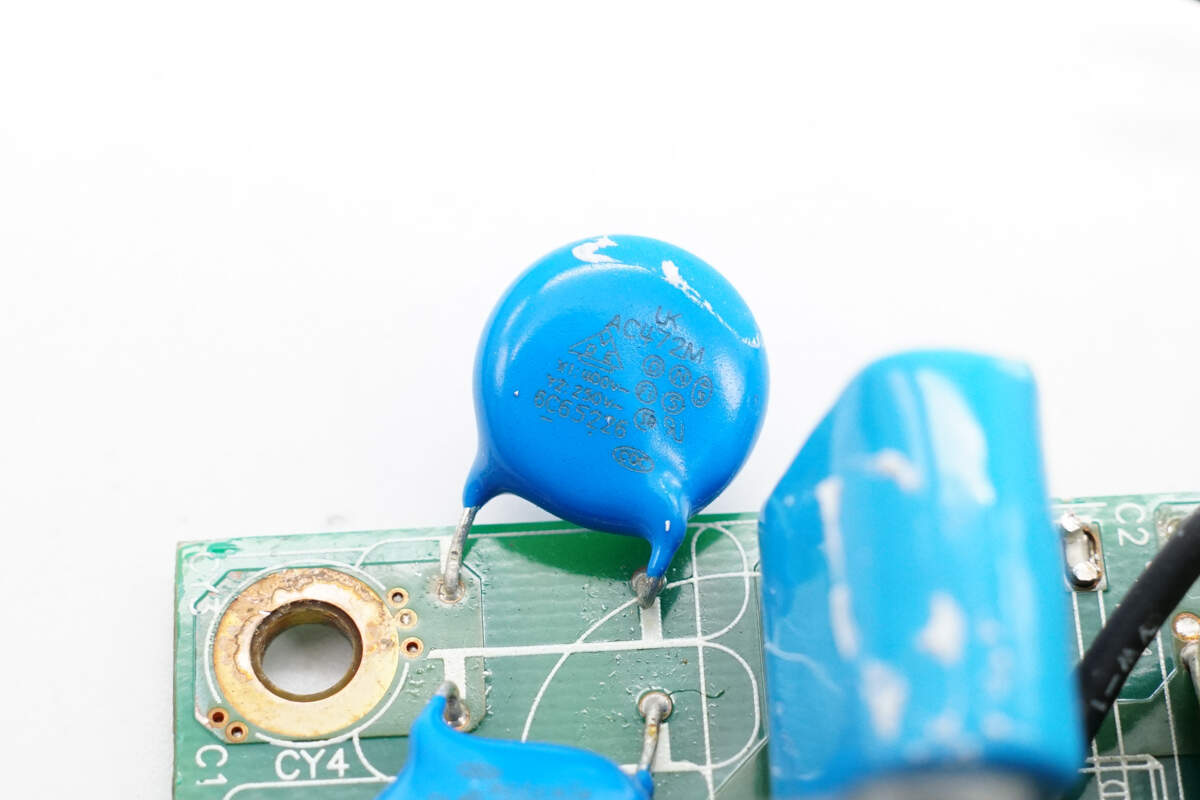

蓝色Y电容来自华新科。

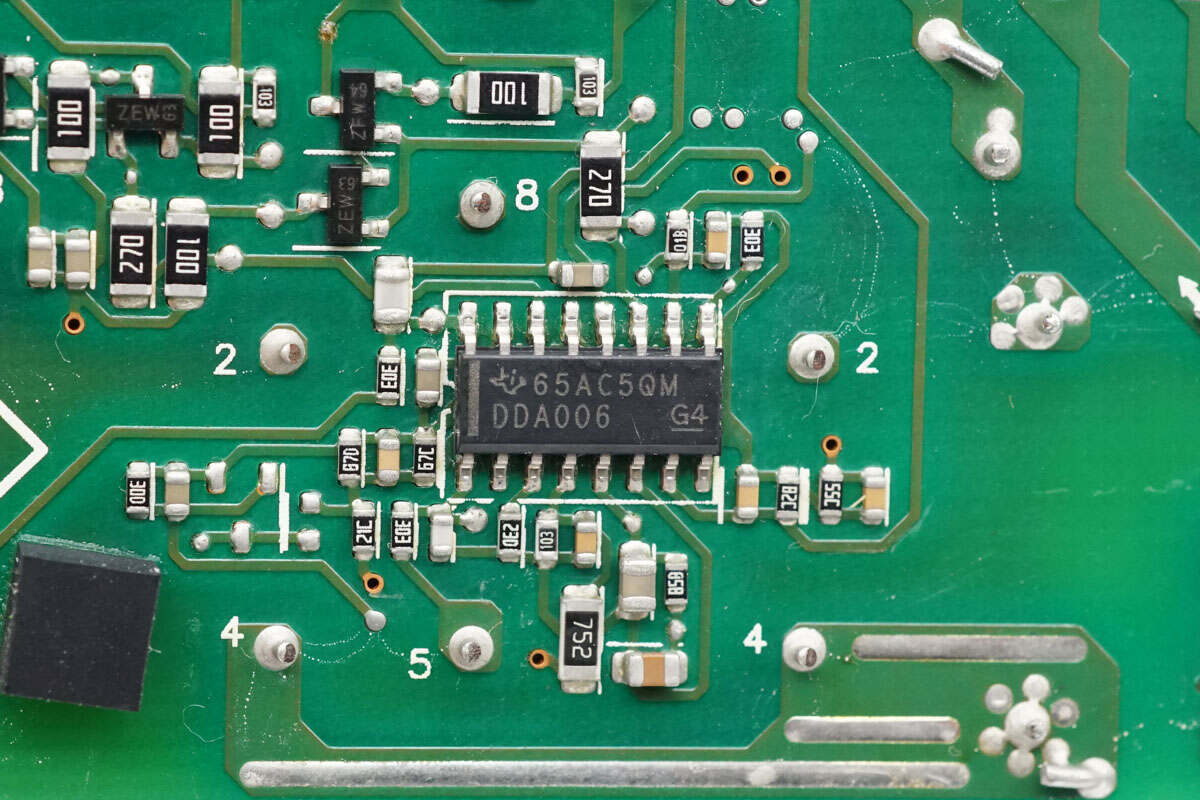

交错PFC控制器来自德州仪器，为台达定制型号，丝印DDA006，采用SOIC16封装。

PFC开关管来自英飞凌，丝印6R165P，型号IPA60R165CP，NMOS，耐压650V，导阻165mΩ，采用TO220封装。

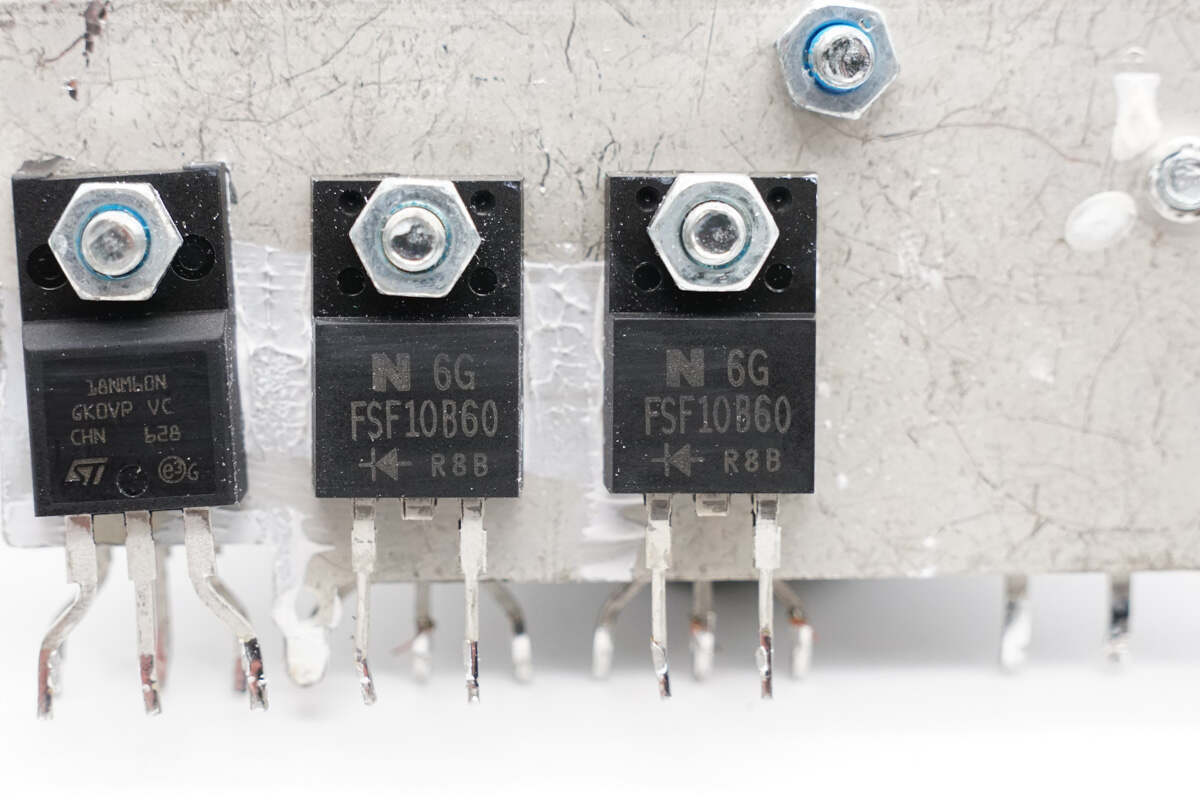

PFC整流管来自京瓷，型号FSF10B60，为快恢复二极管，规格为600V 10A，采用TO220F封装。

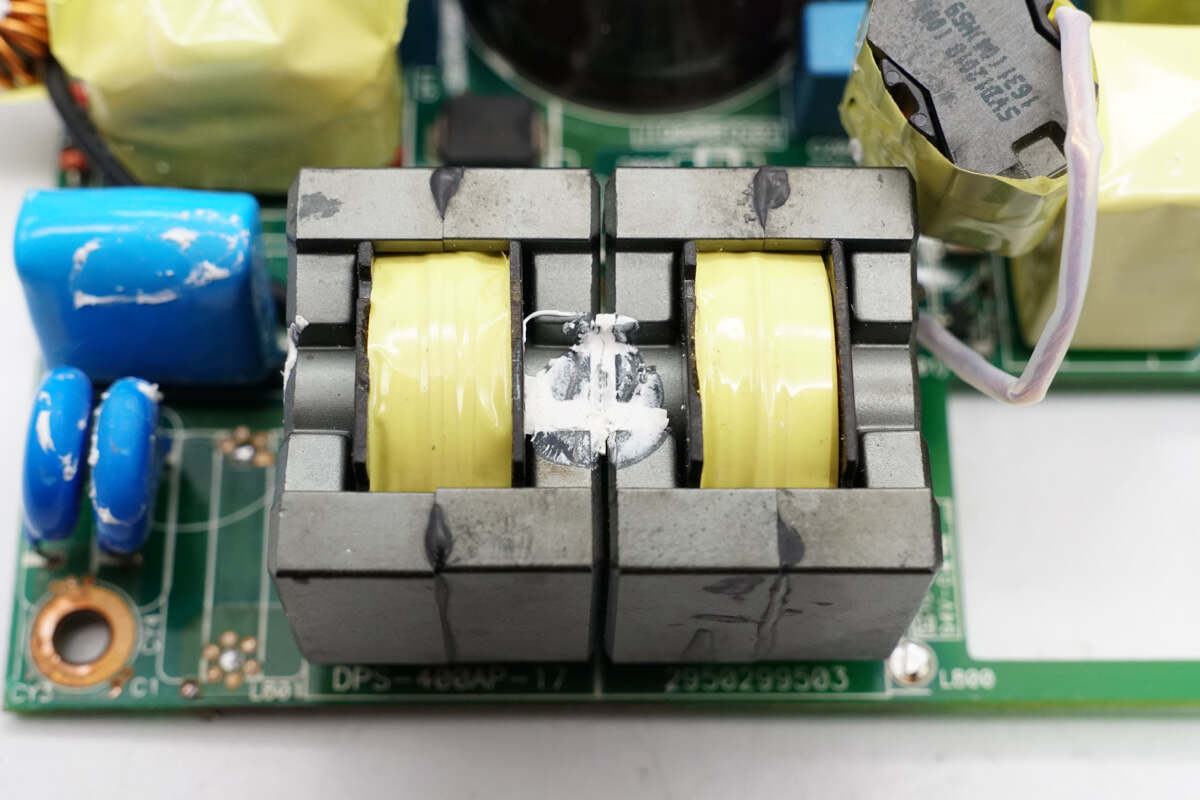

PFC升压电感特写。

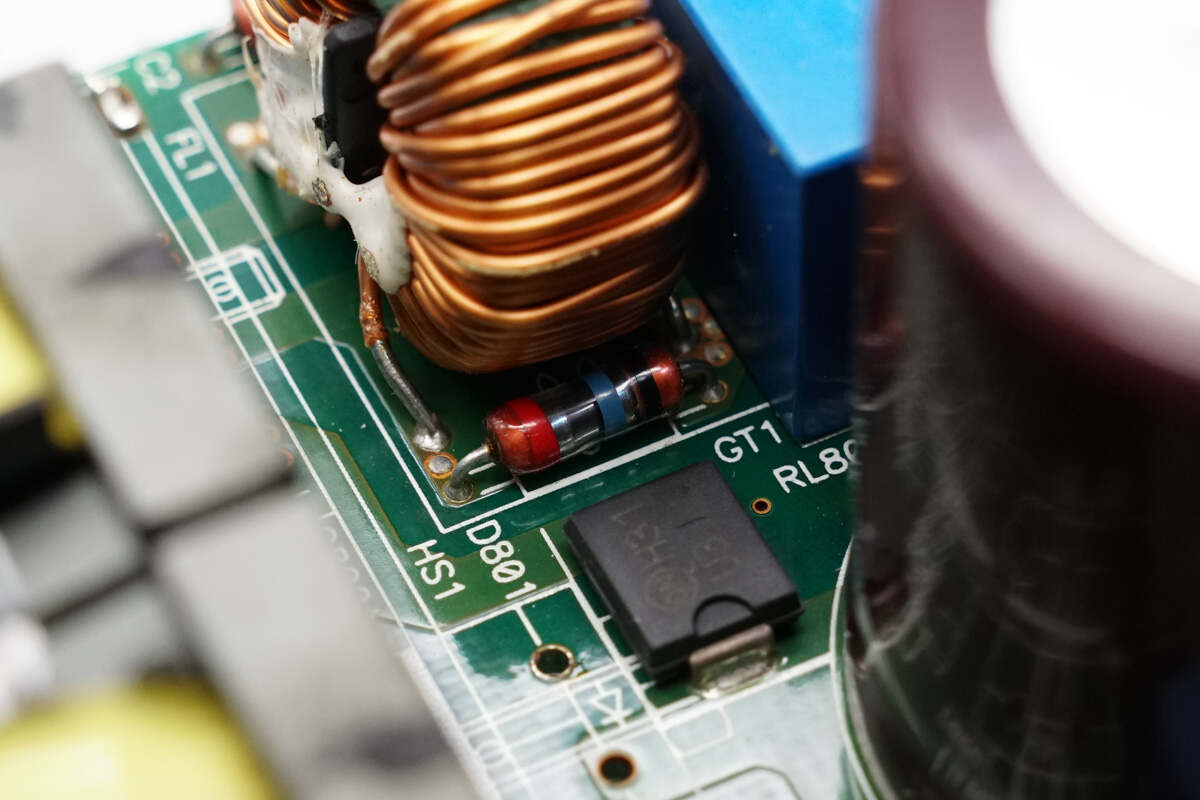

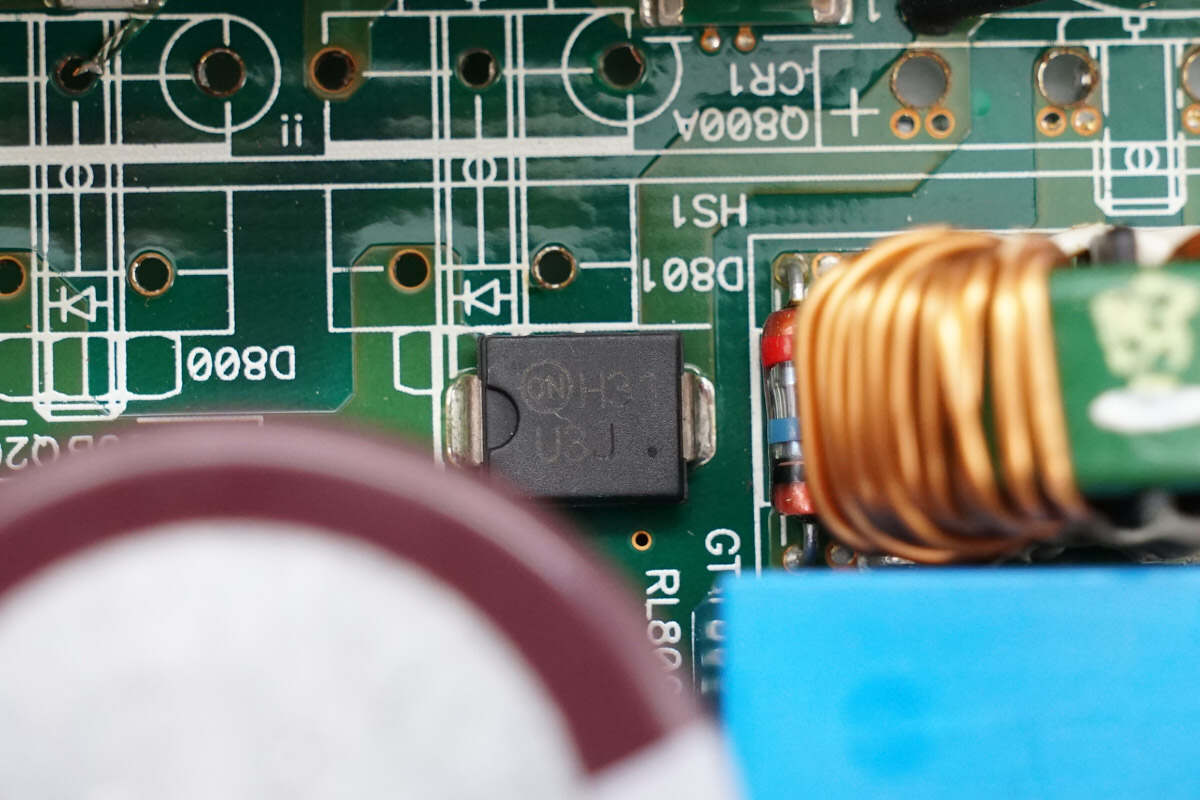

PFC旁路二极管来自安森美，丝印U3J，型号MURS360T3G，采用SMC封装。

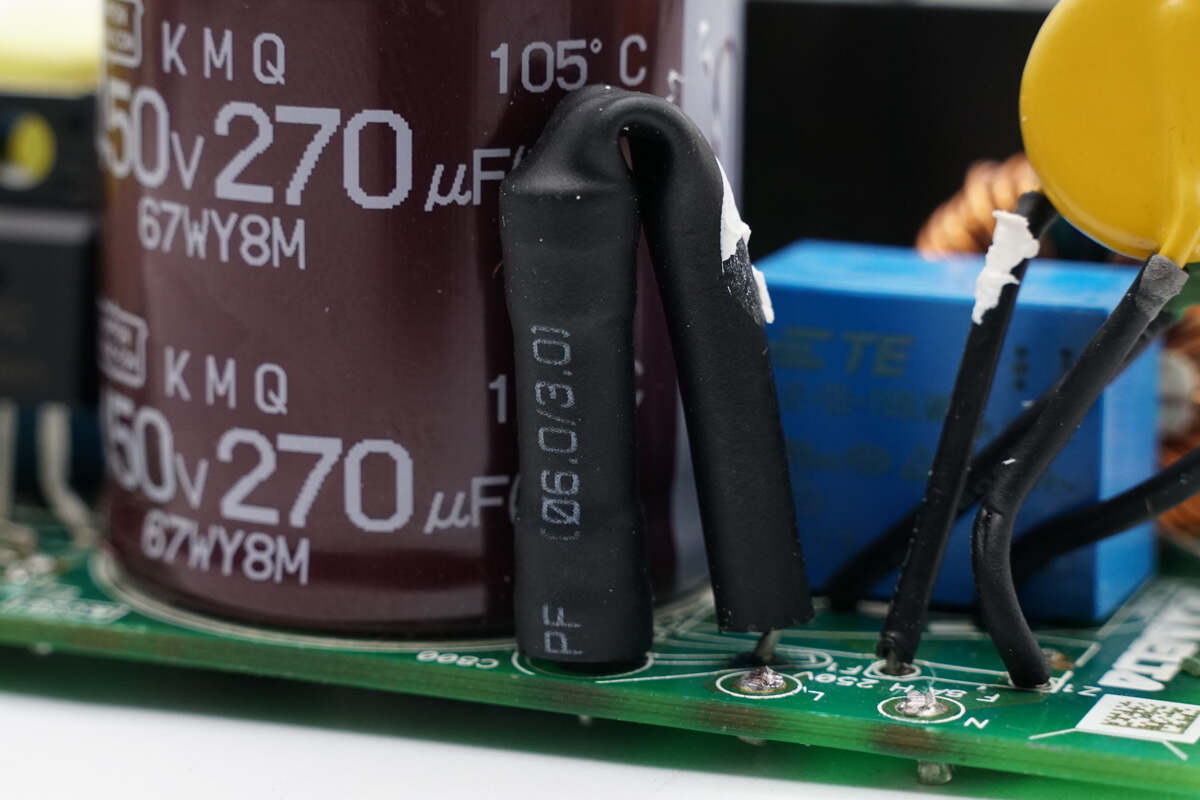

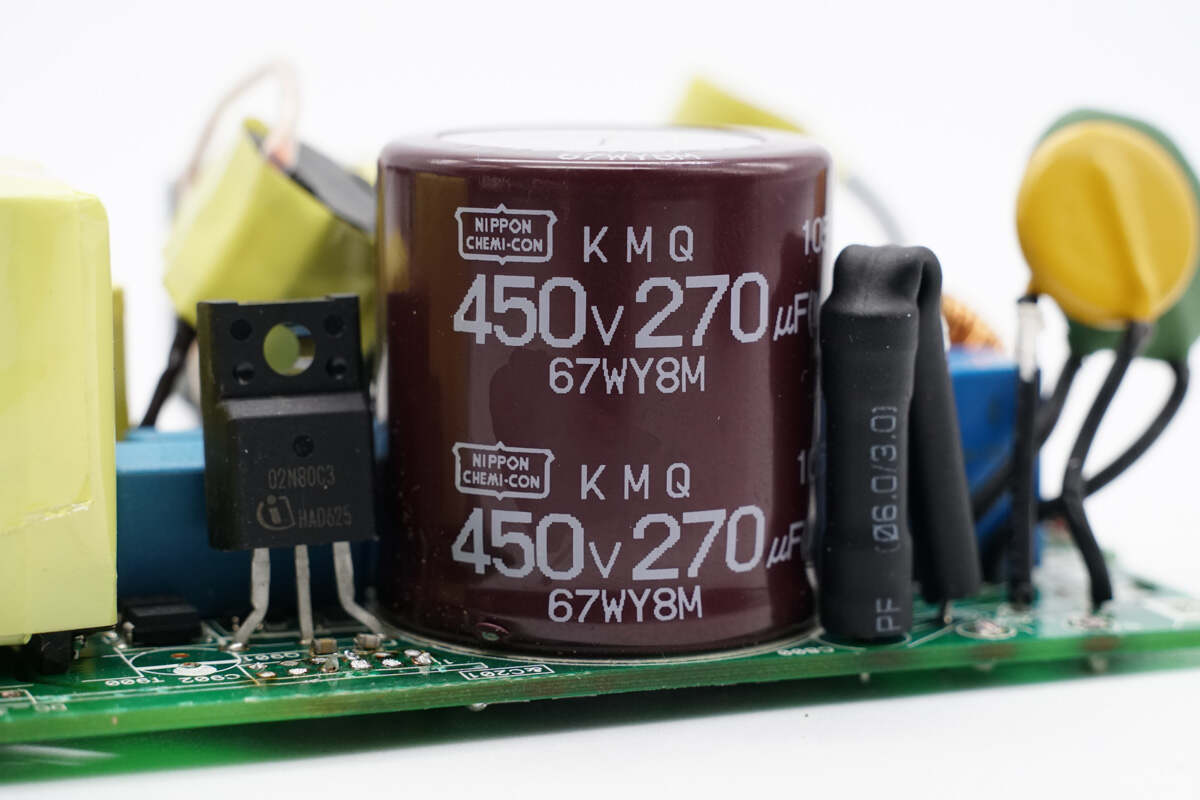

滤波电容来自贵弥功，为KMQ系列小型化电解电容，规格为450V270μF。

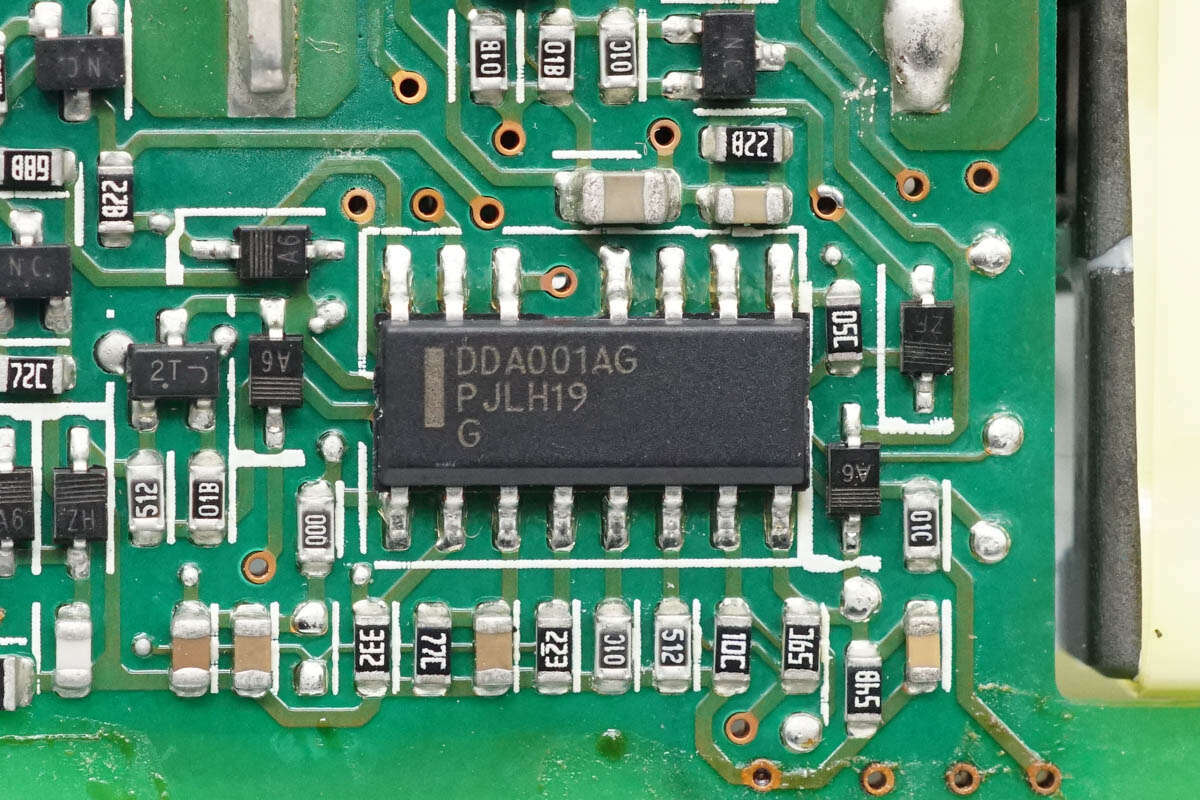

LLC控制器来自安森美，为台达定制型号，丝印DDA001AG，采用SOIC-16封装。

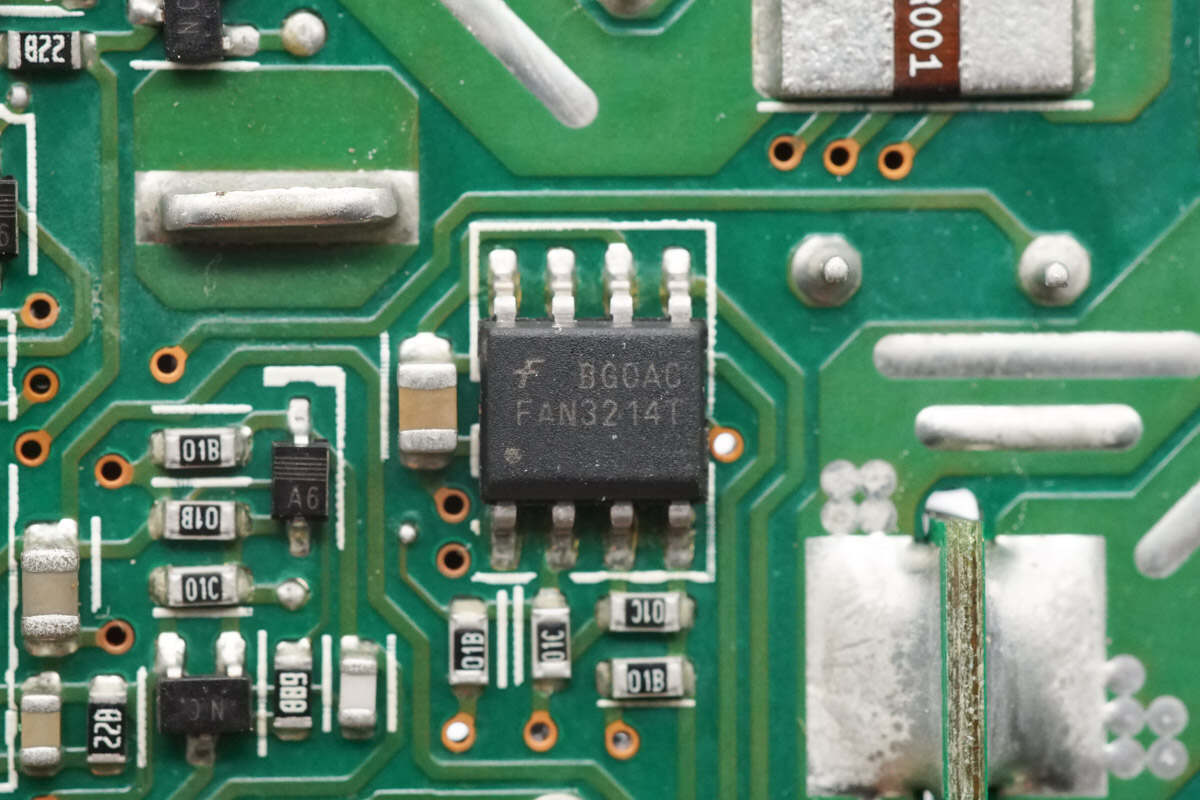

驱动器来自安森美，型号FAN3214T，为双通道低侧高速驱动器，具备4A输出电流，采用SOIC-8封装。

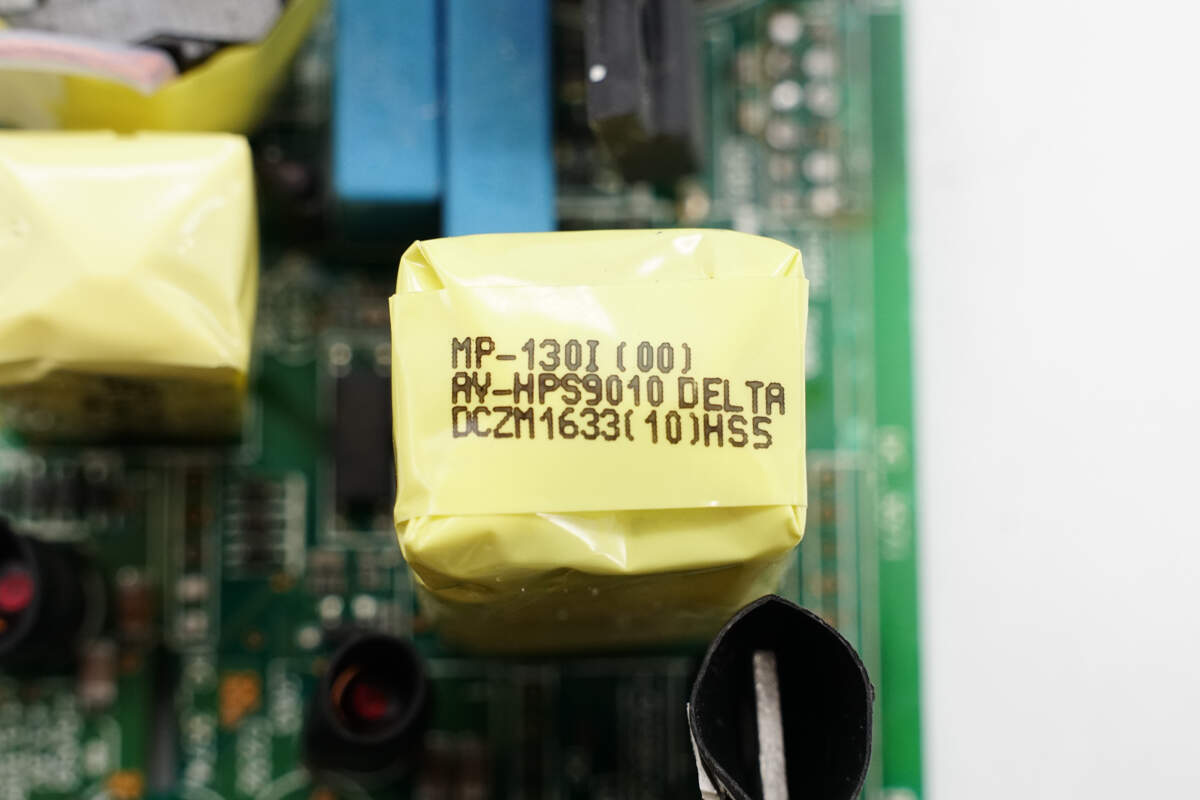

隔离变压器缠绕胶带绝缘。

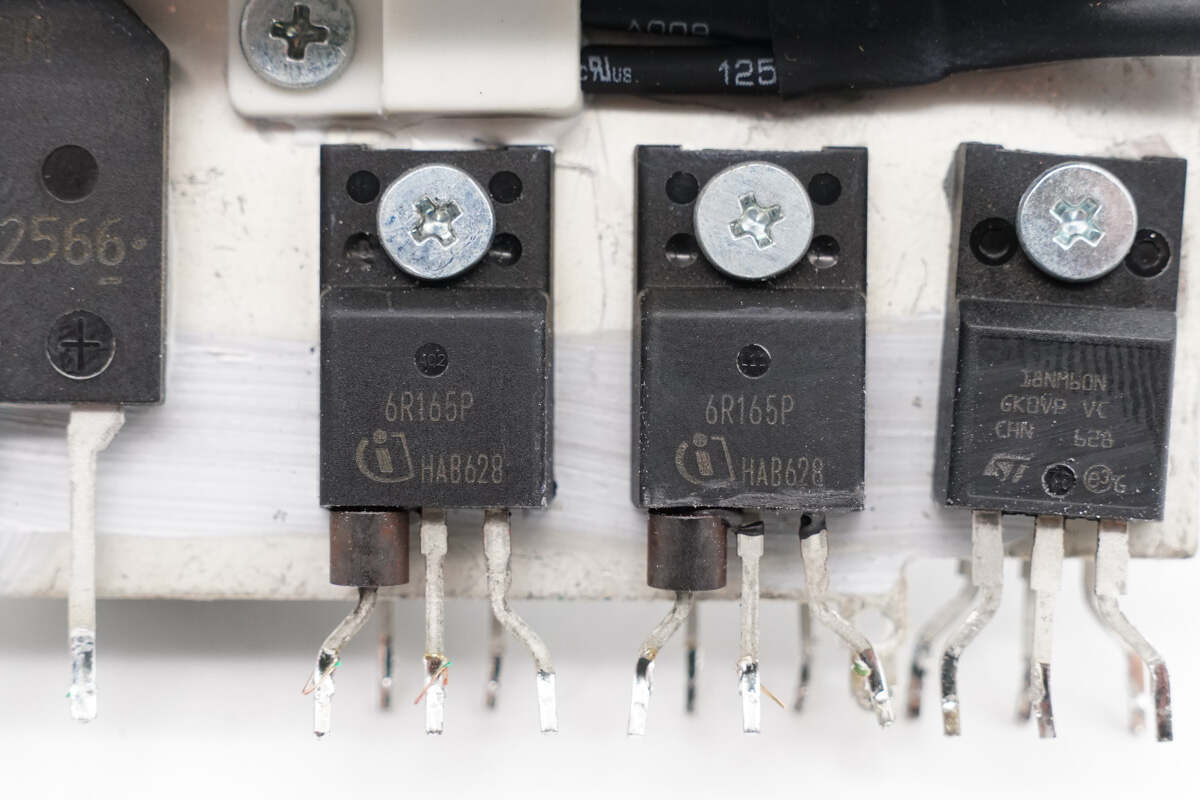

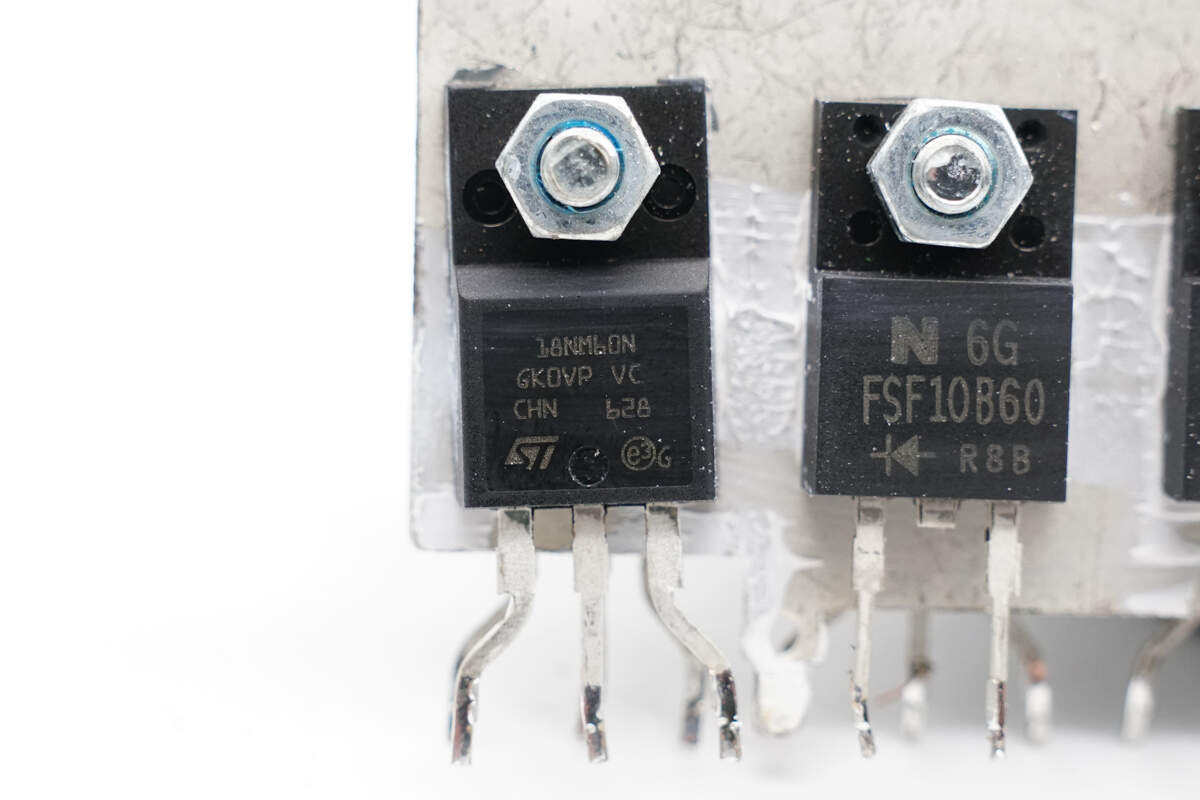

LLC开关管来自意法半导体，型号STF18NM60N，NMOS，耐压600V，导阻260mΩ，采用TO-220FP封装。

散热片背面还设有一颗同型号的开关管。

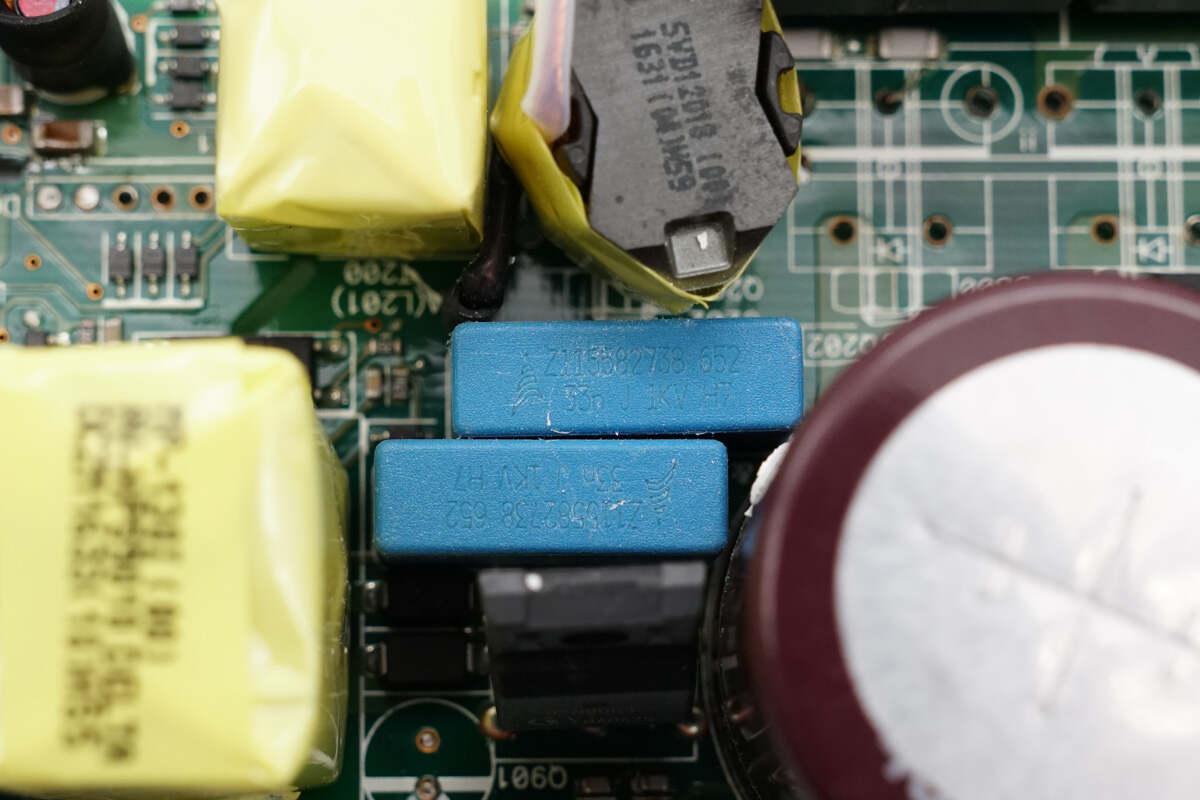

谐振电容来自TDK，规格为0.033μF 1KV。

谐振电感采用利兹线绕制。

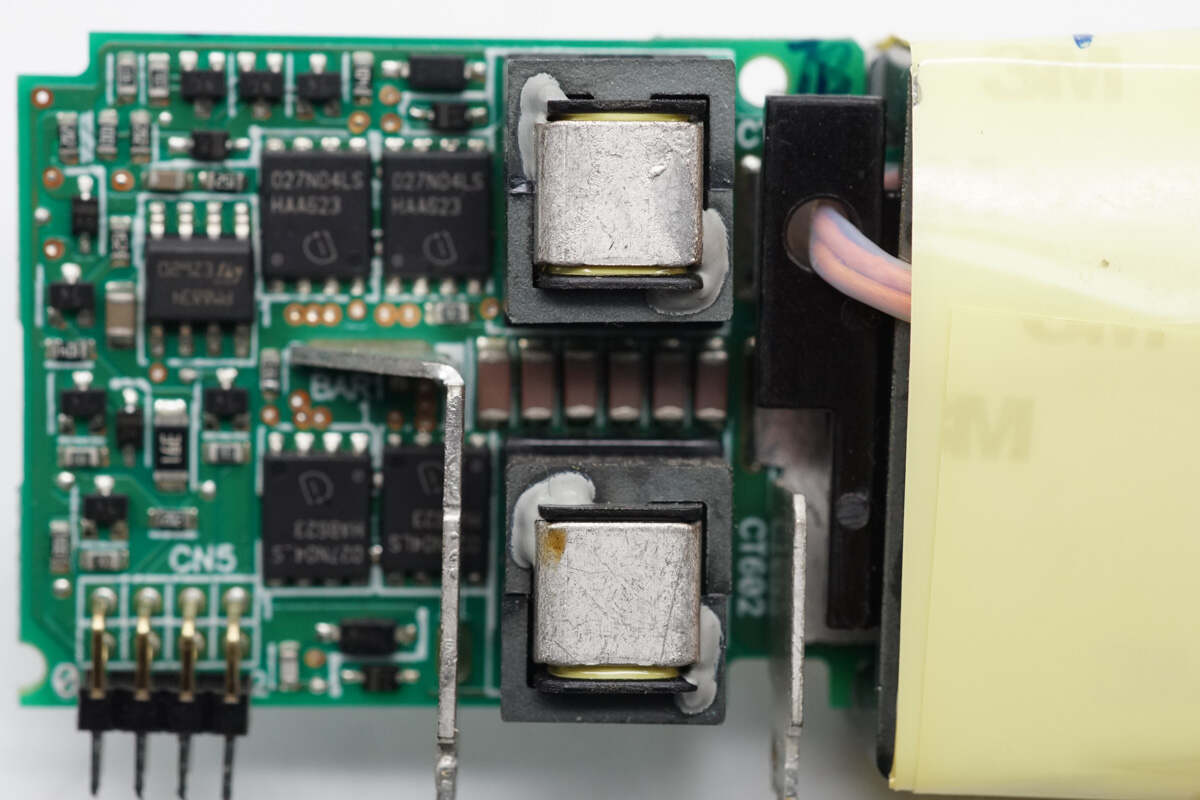

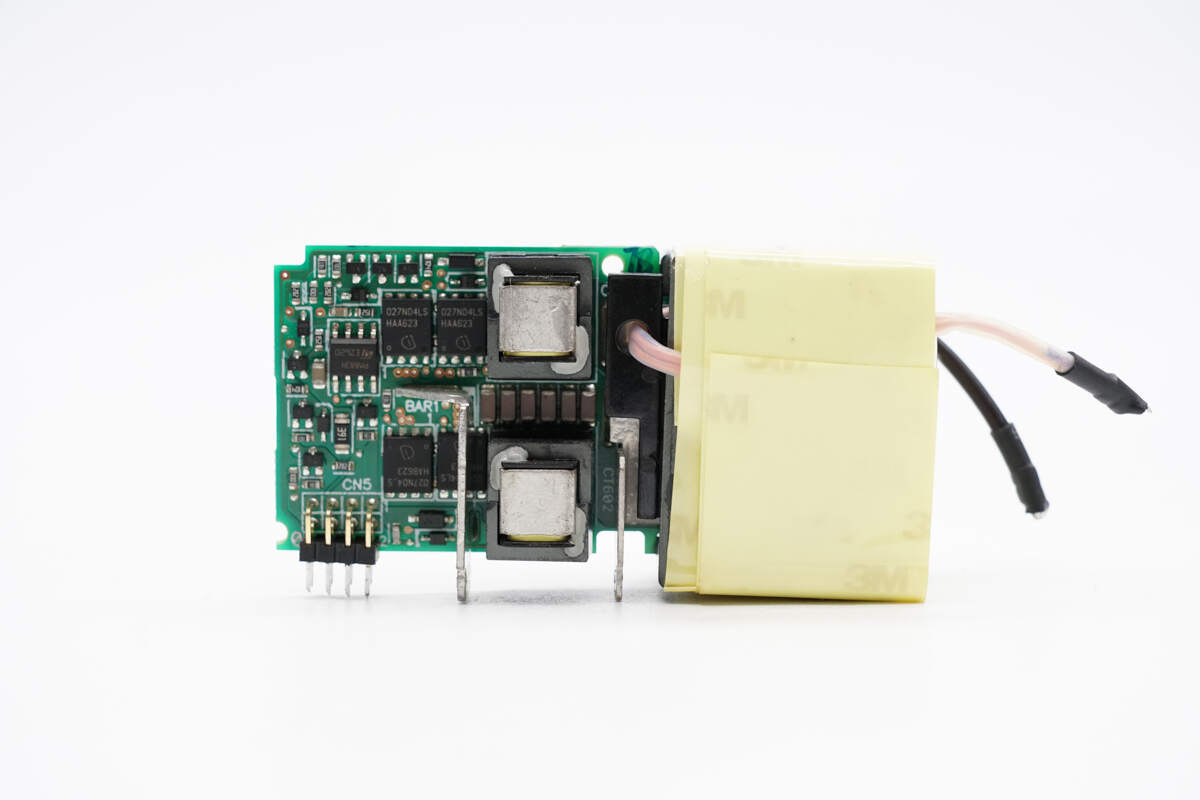

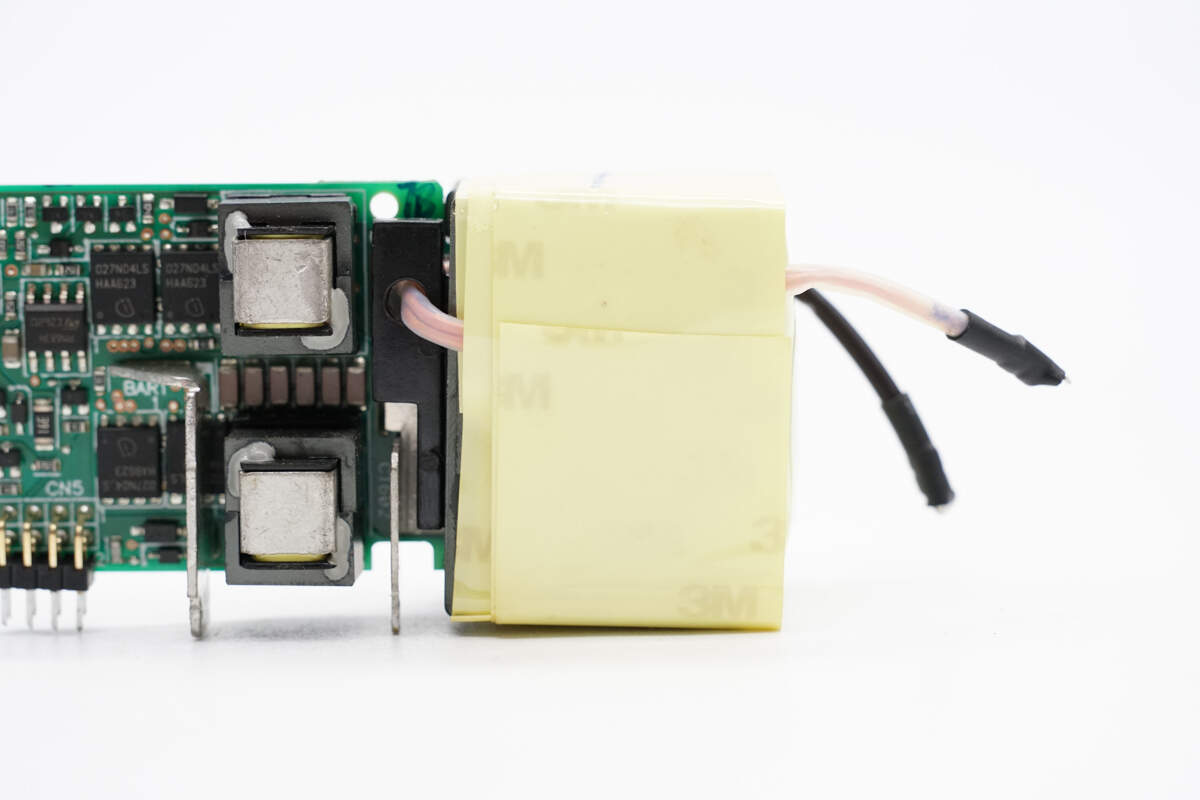

变压器和同步整流小板一览，小板设有驱动器和同步整流管以及滤波电感。

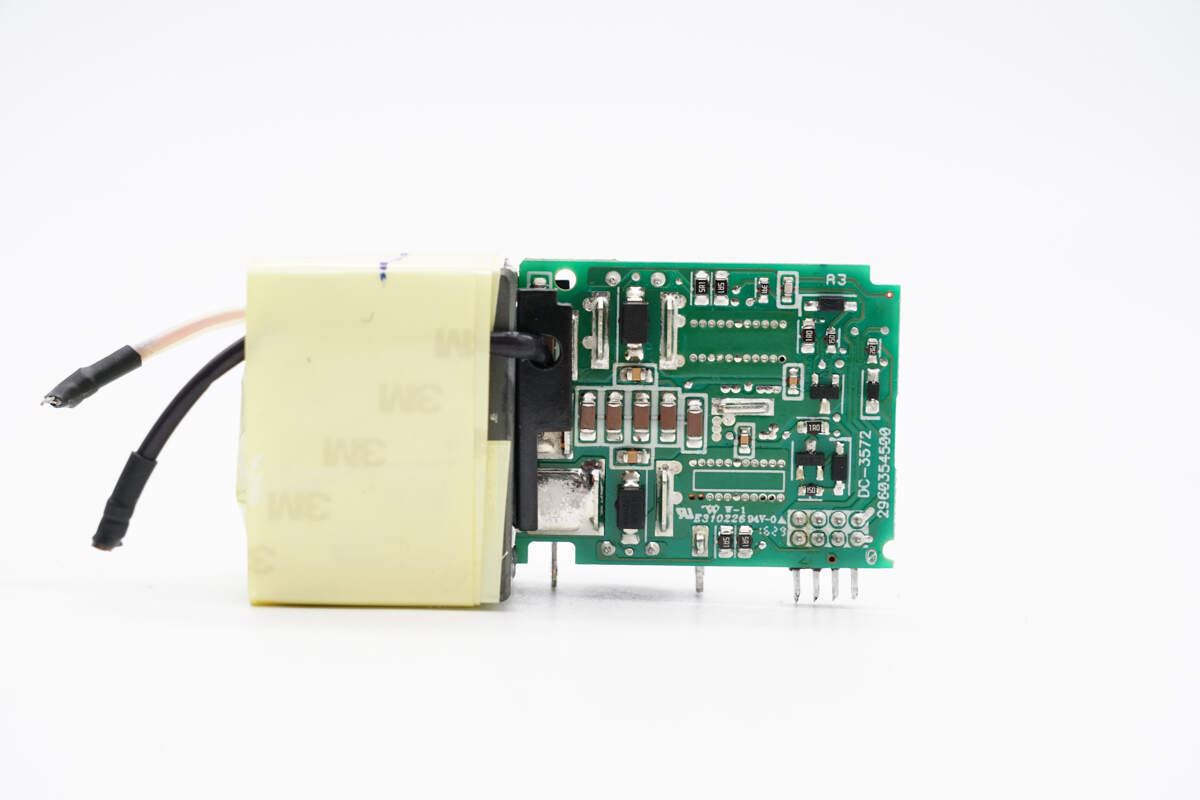

小板另一面设有滤波电容。

变压器磁芯缠绕胶带绝缘。

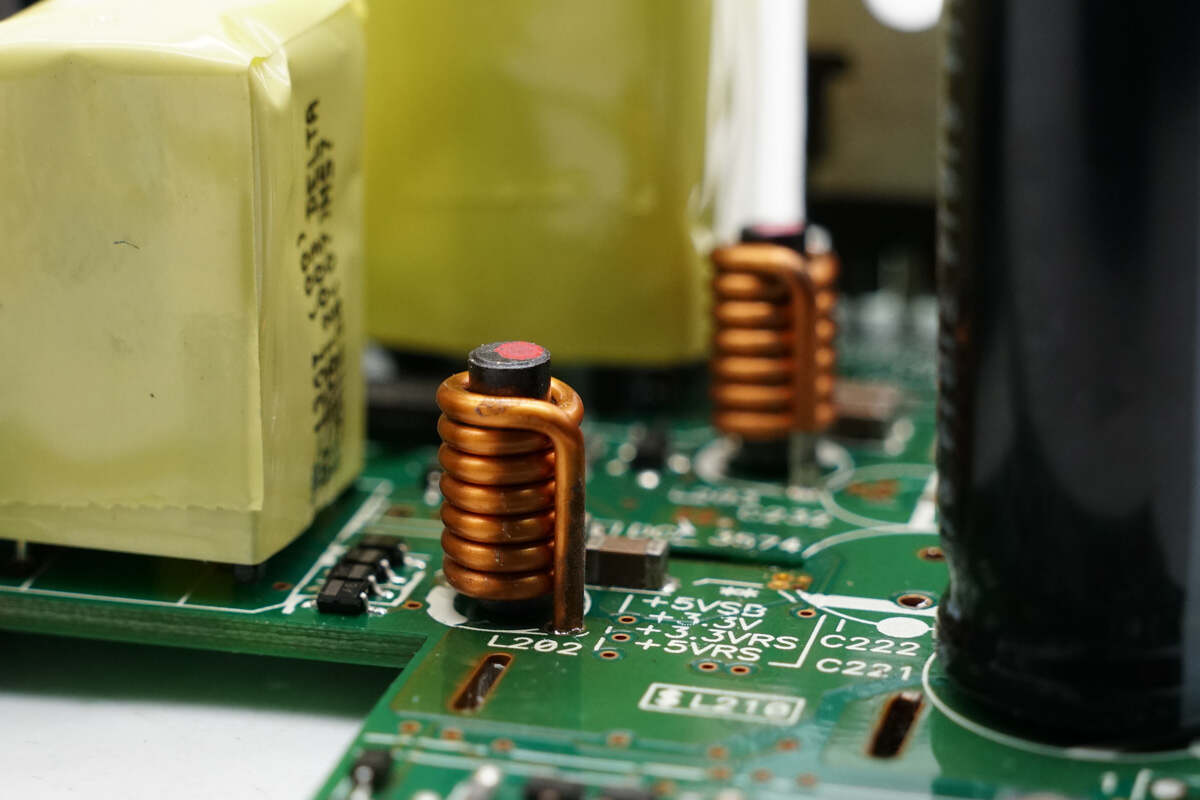

输出滤波电感特写。

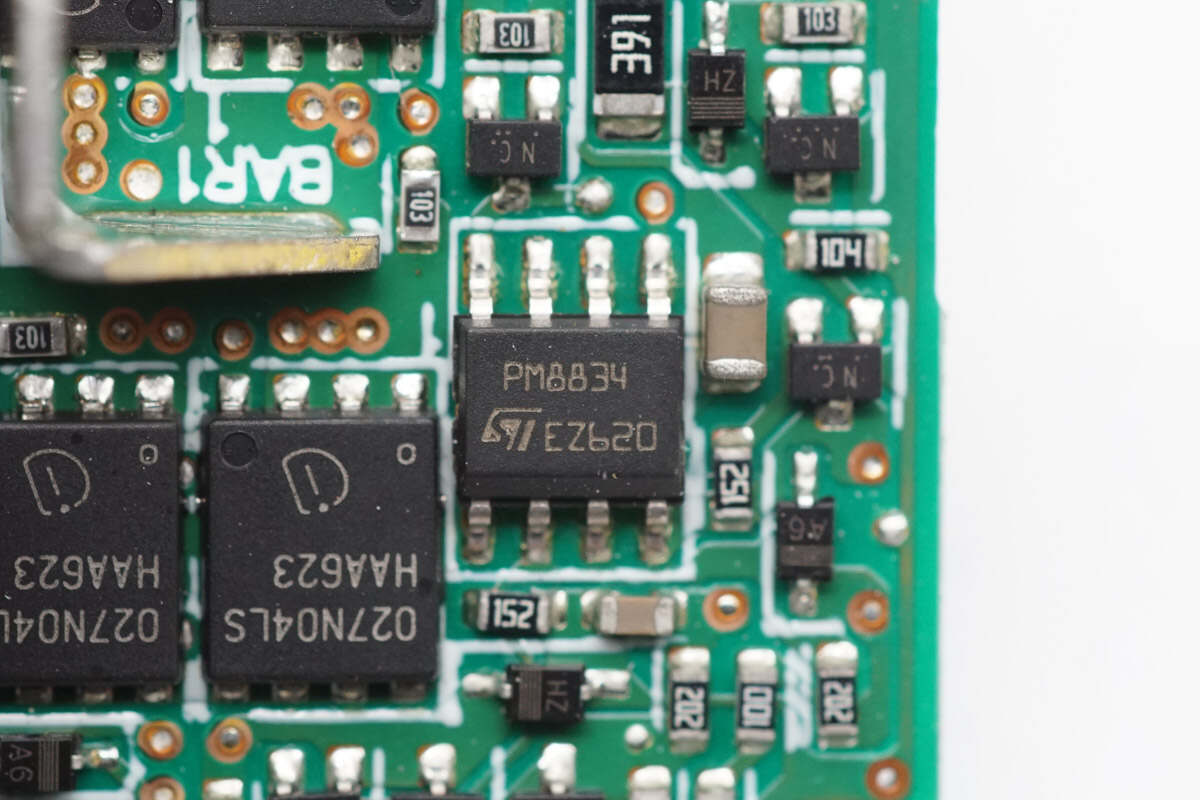

用于驱动同步整流管的驱动器来自意法半导体，型号PM8834，是一颗4A输出电流的双路低侧驱动器，采用SO8封装。

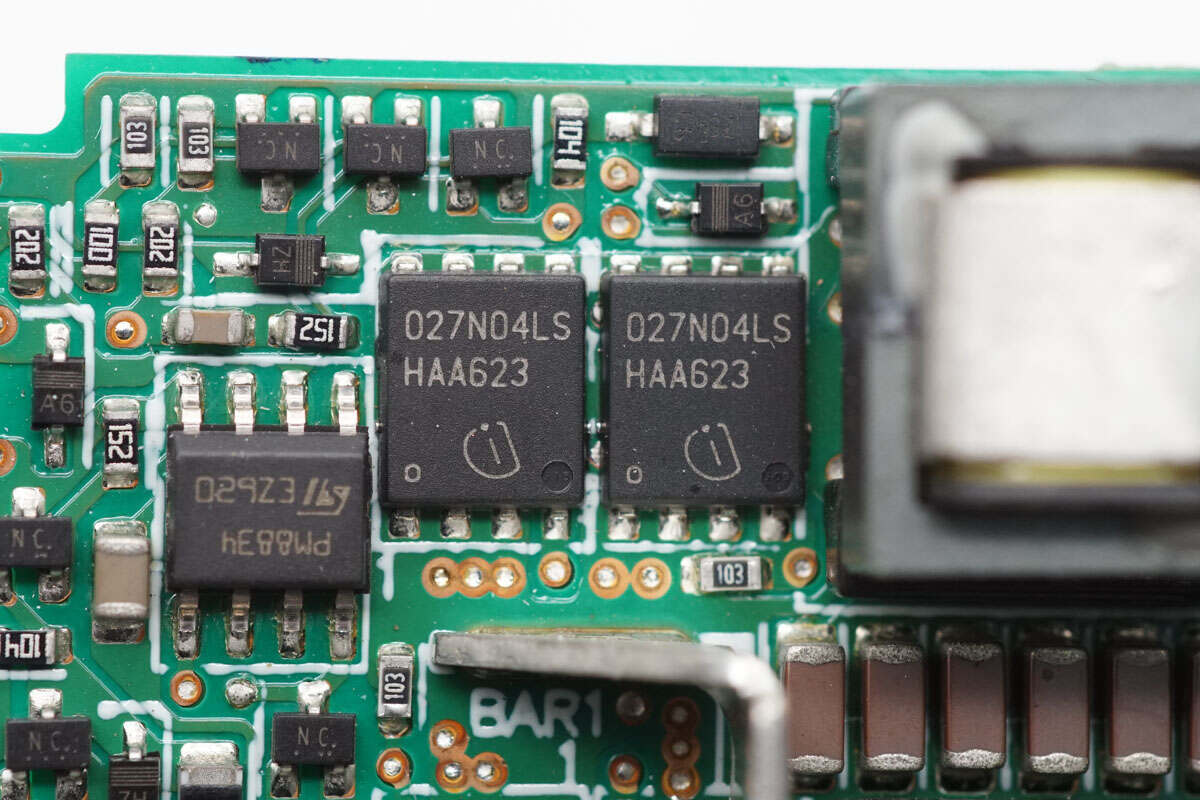

同步整流管来自英飞凌，型号BSC027N04LS G，NMOS，耐压40V，导阻2.7mΩ，采用TDSON-8封装。

另外两颗同步整流管型号相同。

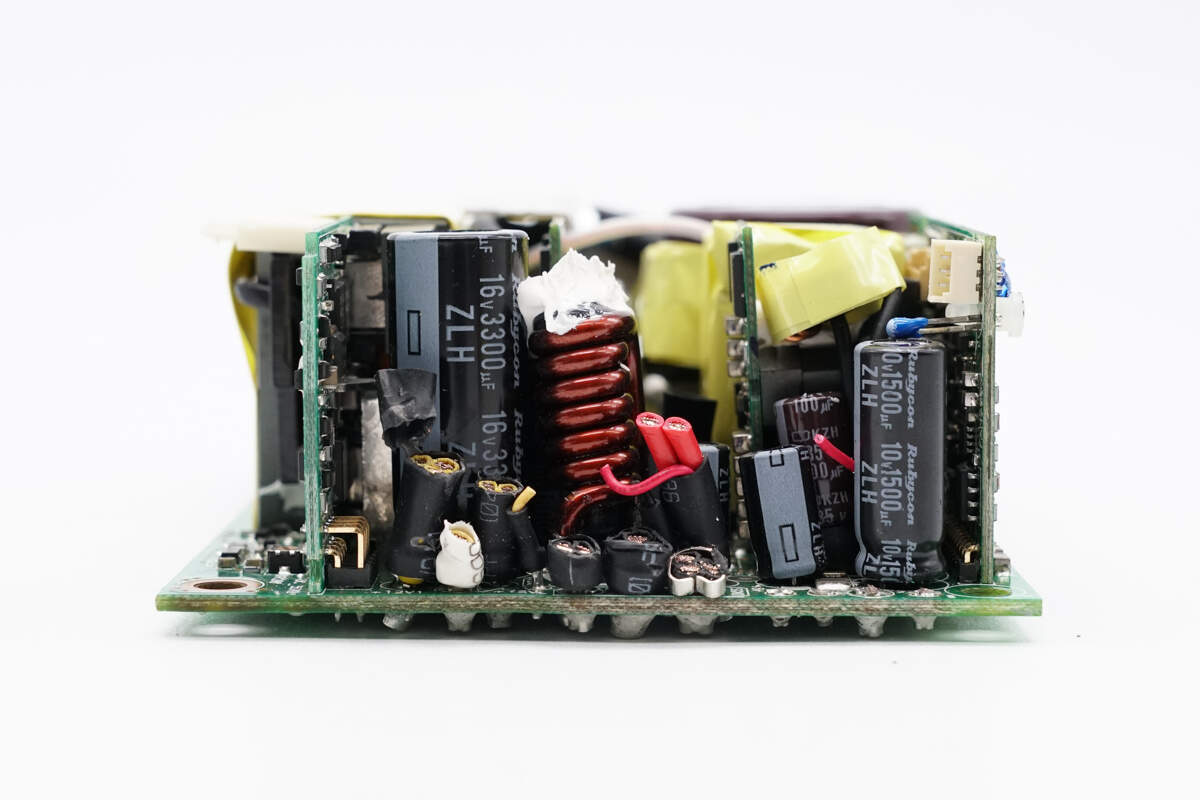

输出端设有滤波电容，滤波电感。

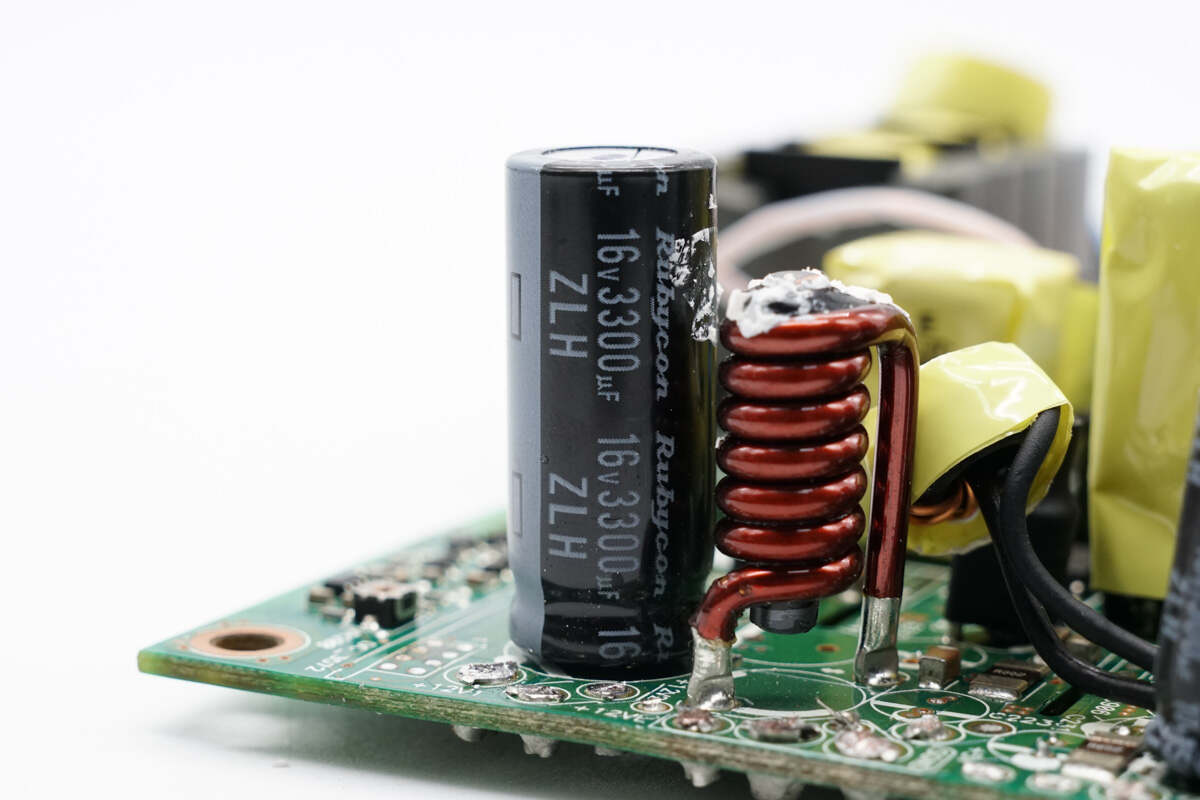

输出滤波电容来自红宝石，为ZLH系列长寿命电容，规格为16V3300μF。

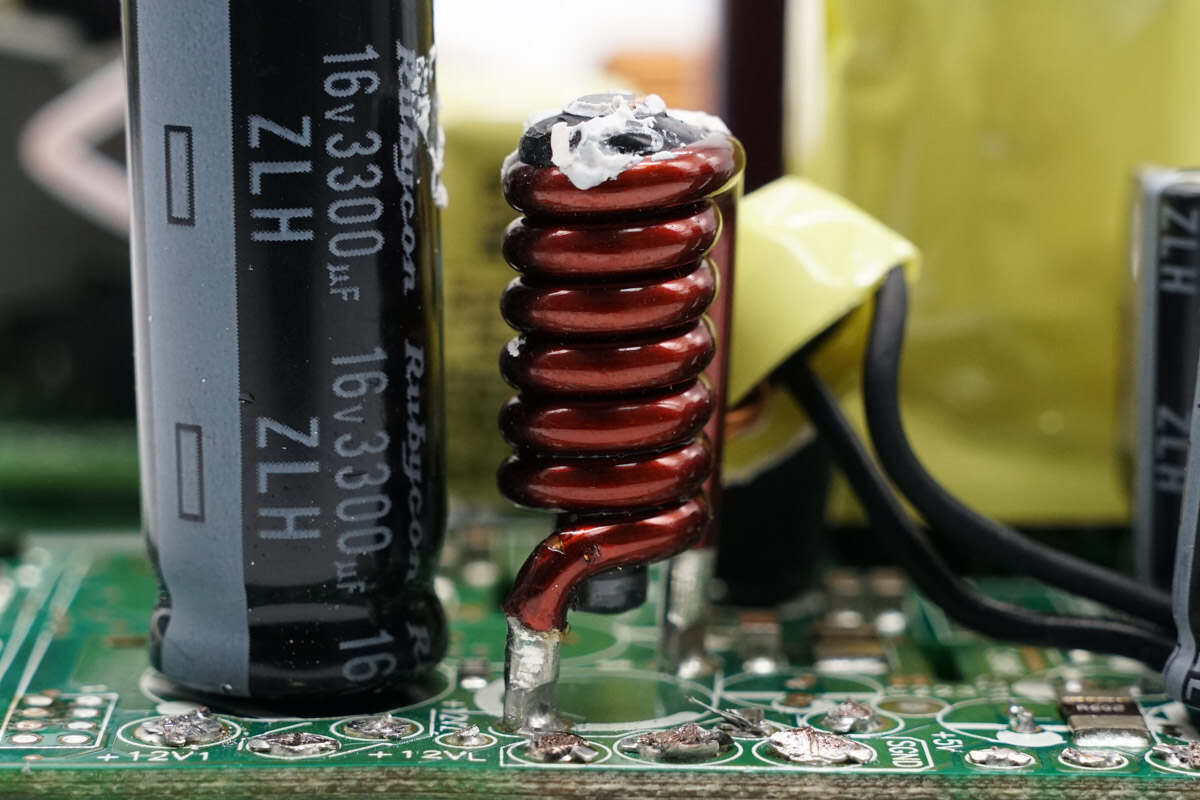

磁芯滤波电感特写。

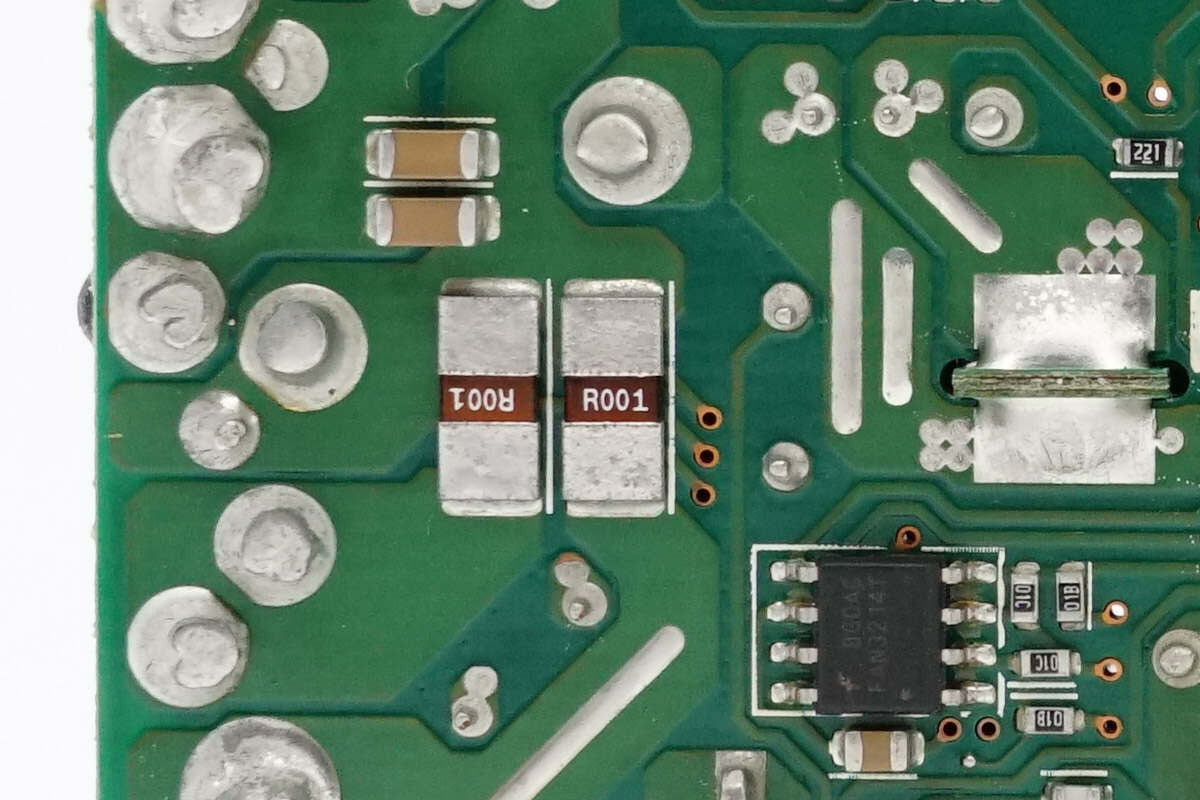

输出端设有两颗1mΩ检流电阻，用于检测12V支路输出电流，进行过流保护。

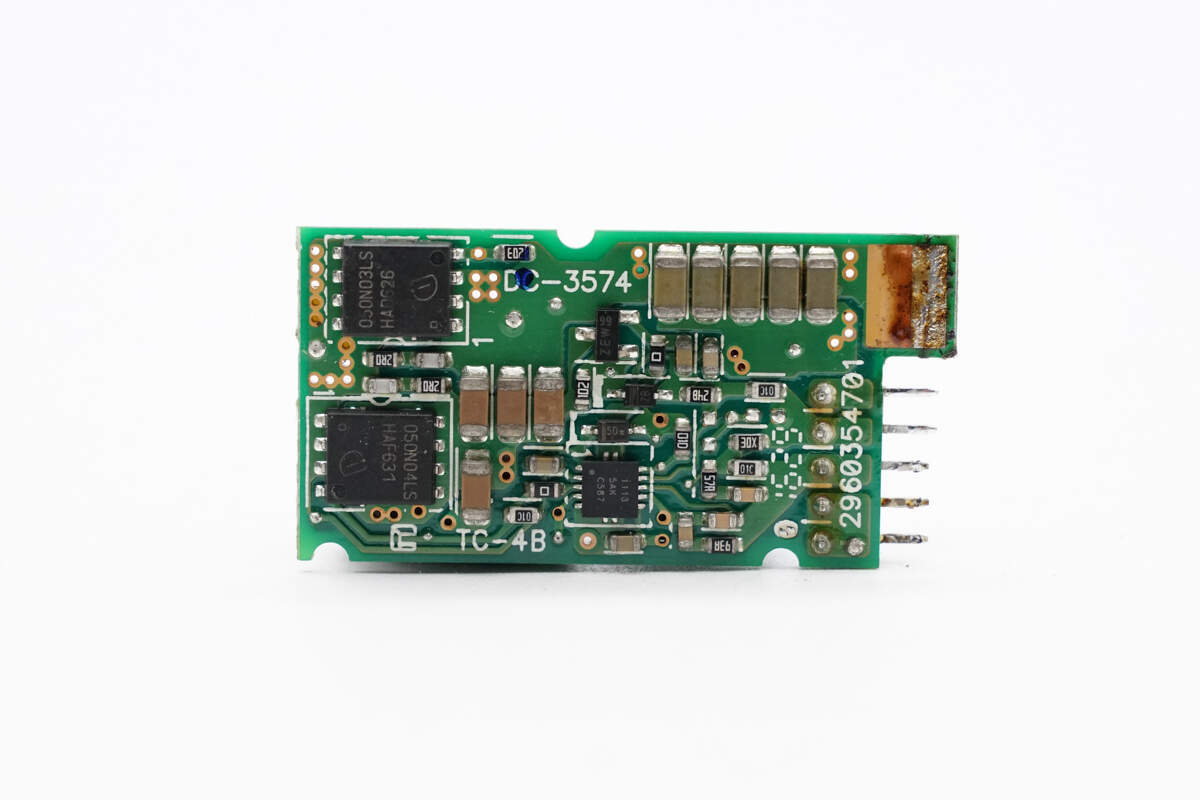

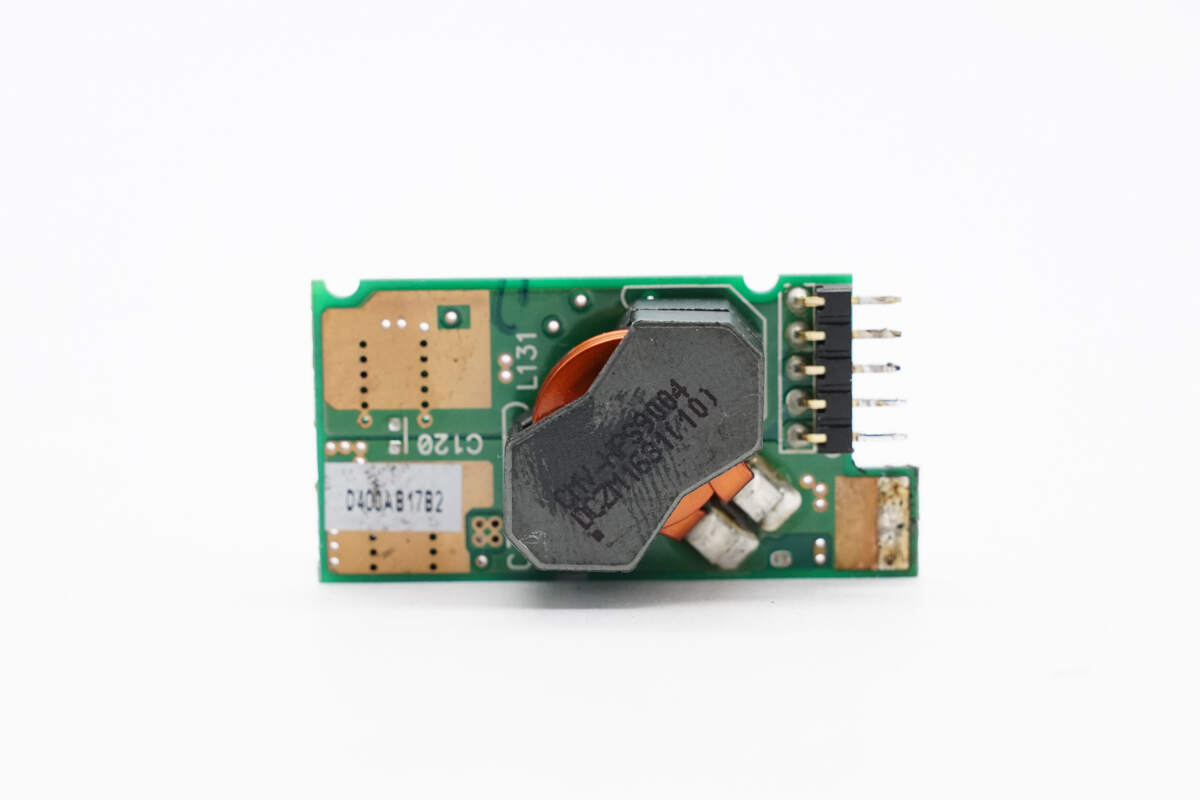

两块同步降压小板用于电源3.3V和5V输出，小板元件相同，选取一块进行介绍。在小板正面设有降压电感。

小板背面设有同步降压控制器和同步降压开关管，并设有MLCC电容滤波。

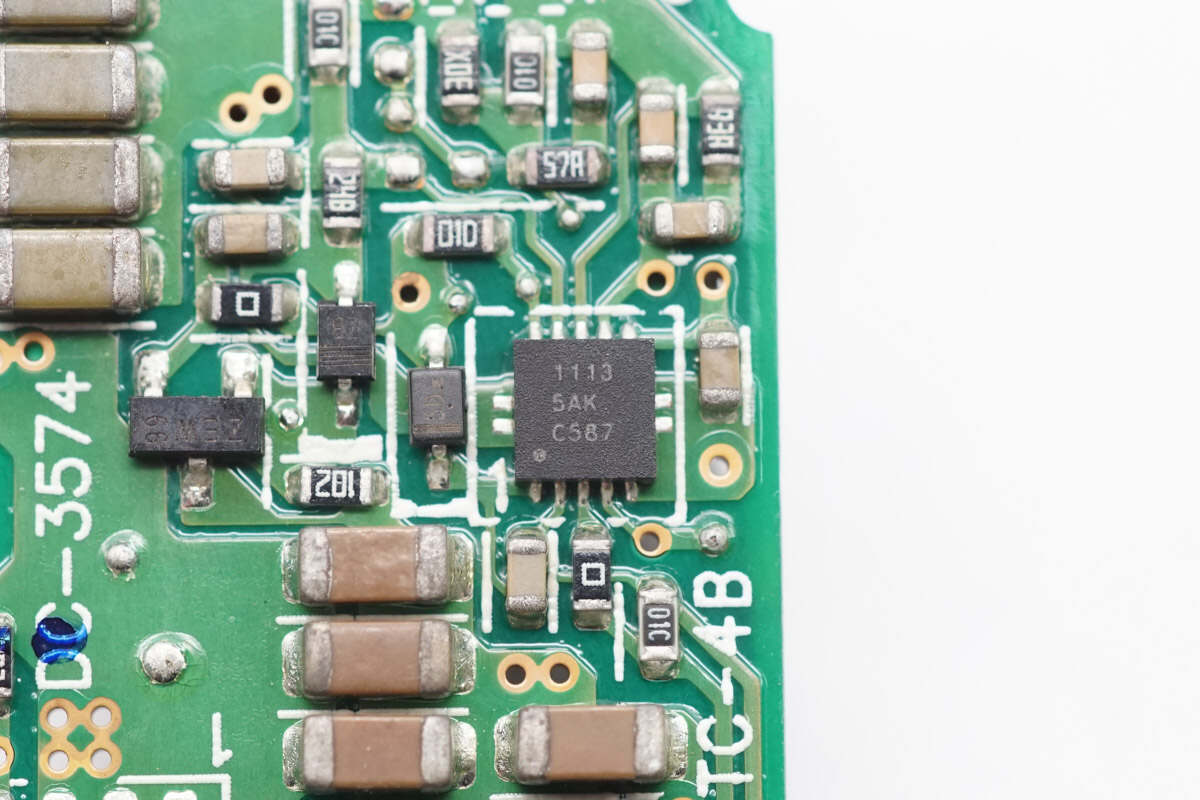

同步降压芯片来自德州仪器，型号TPS51113，是一颗具有高电流栅极驱动器的同步降压控制器，支持4.5-13.2V输入电压，开关频率为300kHz，采用VSON10封装。

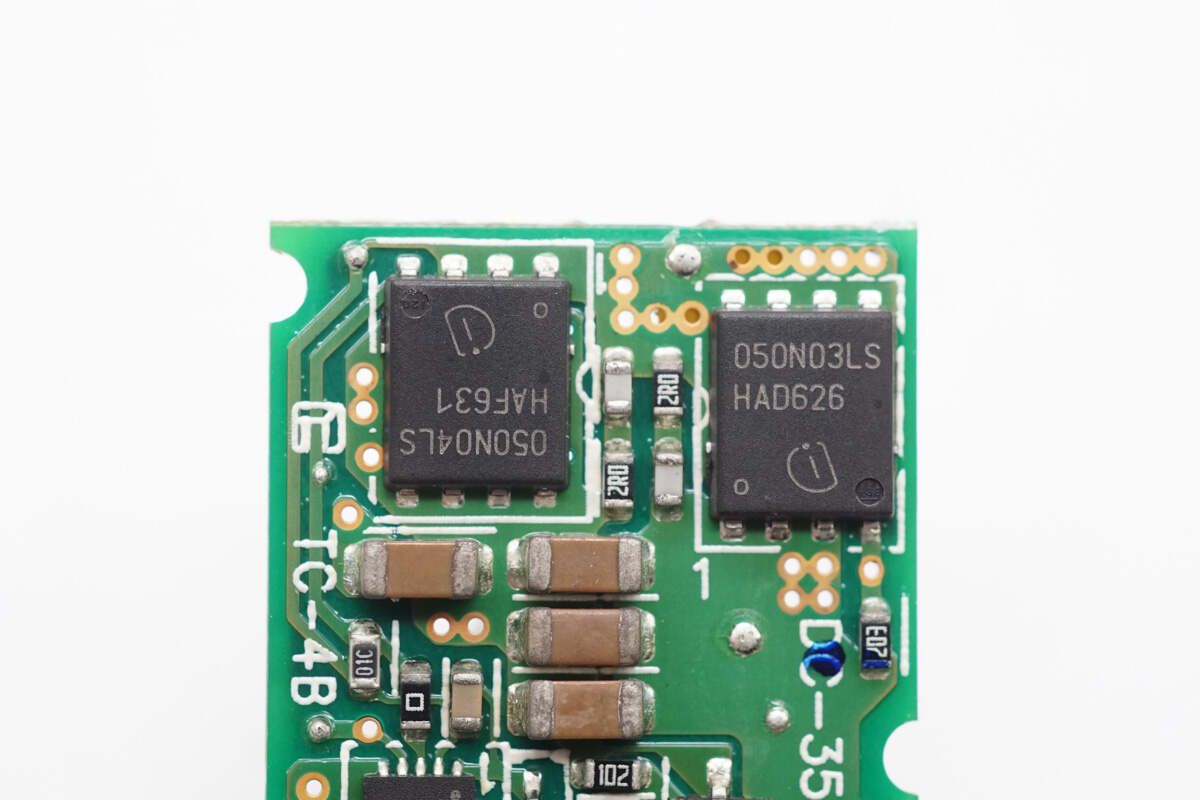

同步降压开关管来自英飞凌，型号BSC050N03LS G，NMOS，耐压30V，导阻5mΩ，采用TDSON-8封装。

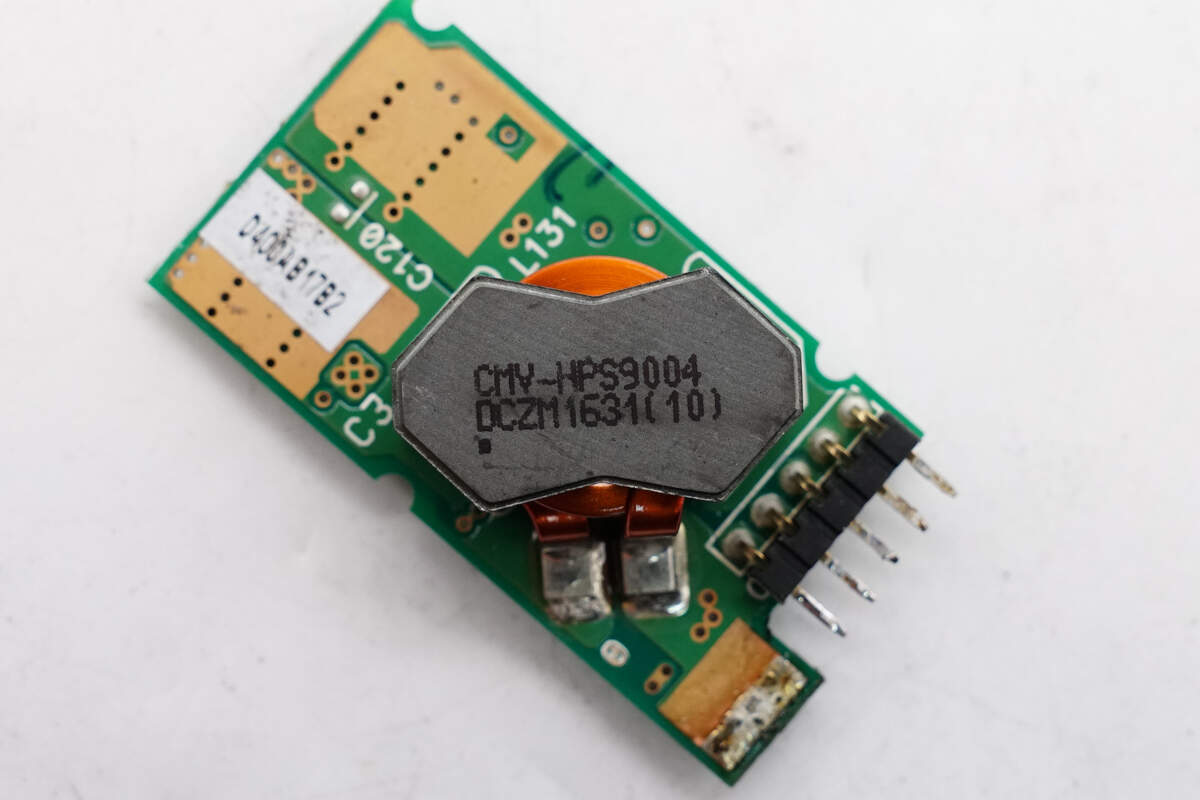

降压电感使用铜带绕制。

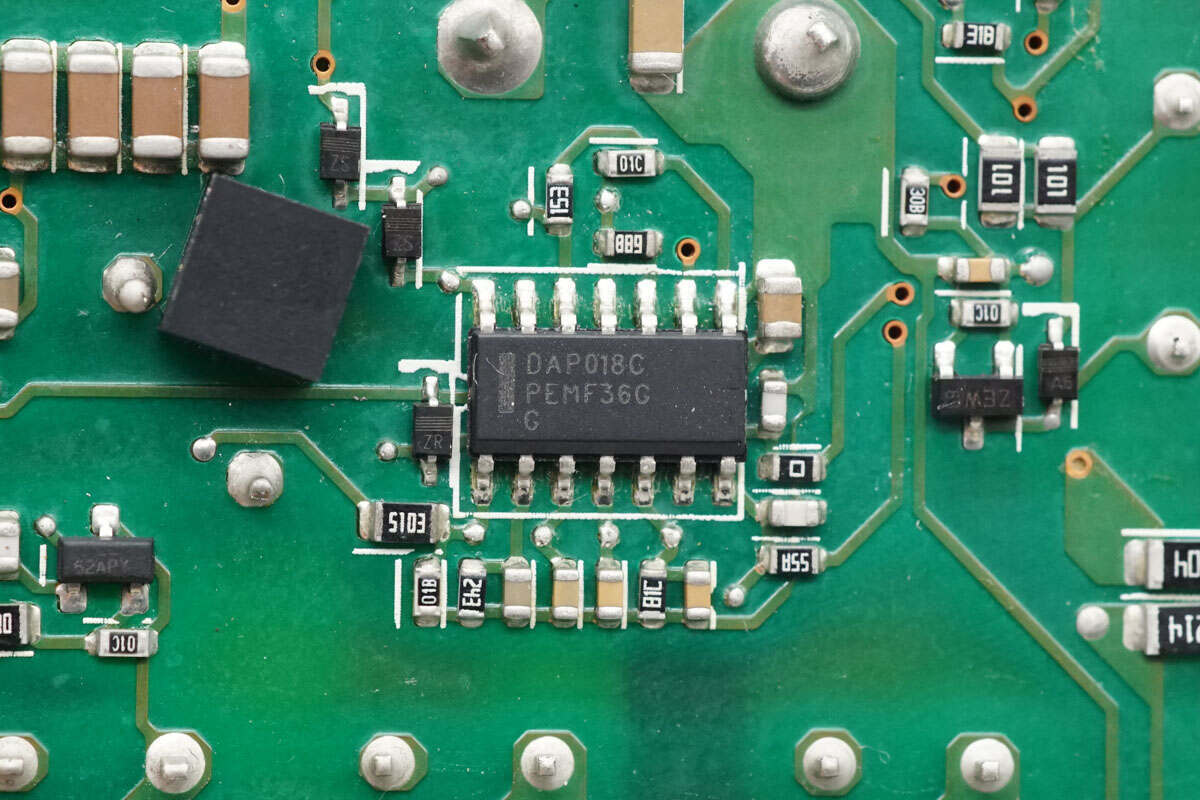

待机电源芯片来自安森美，为台达定制型号，丝印DAP018C，采用SOIC14封装。

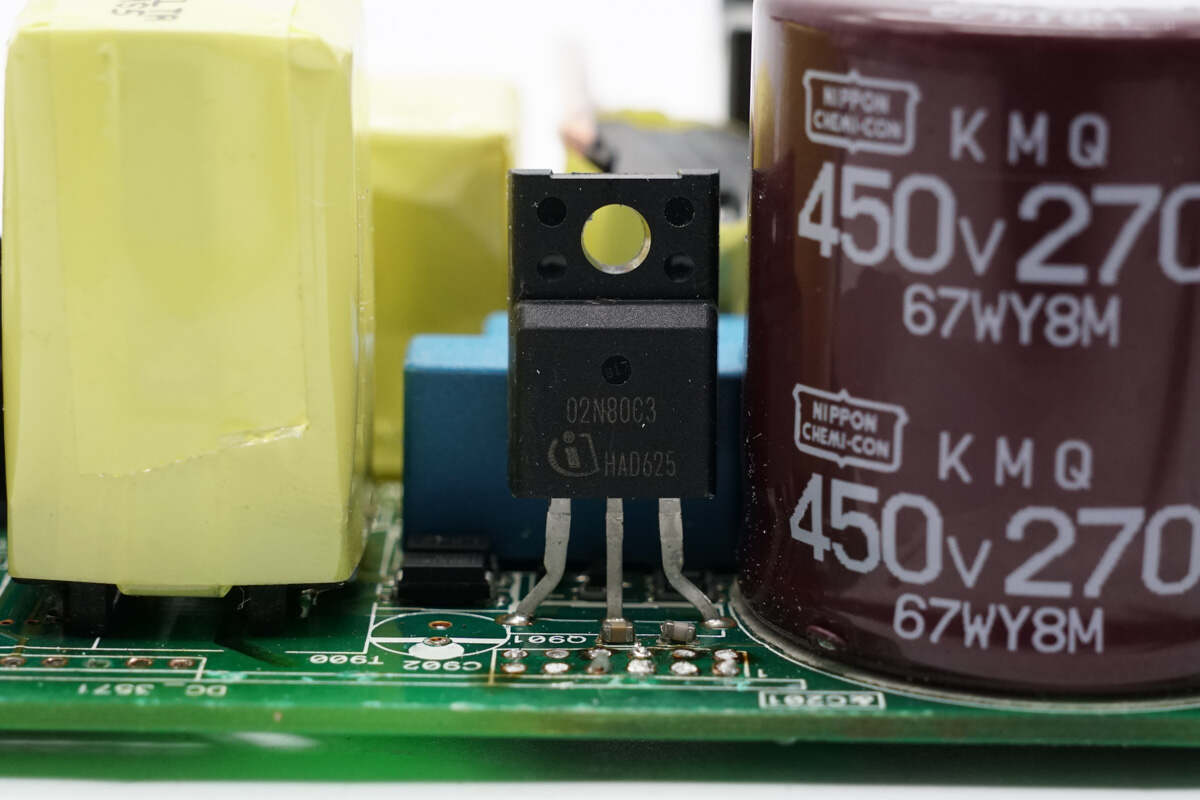

待机电源开关管来自英飞凌，型号SPA02N80C3，NMOS，耐压800V，导阻2.7Ω，采用TO220-3封装。

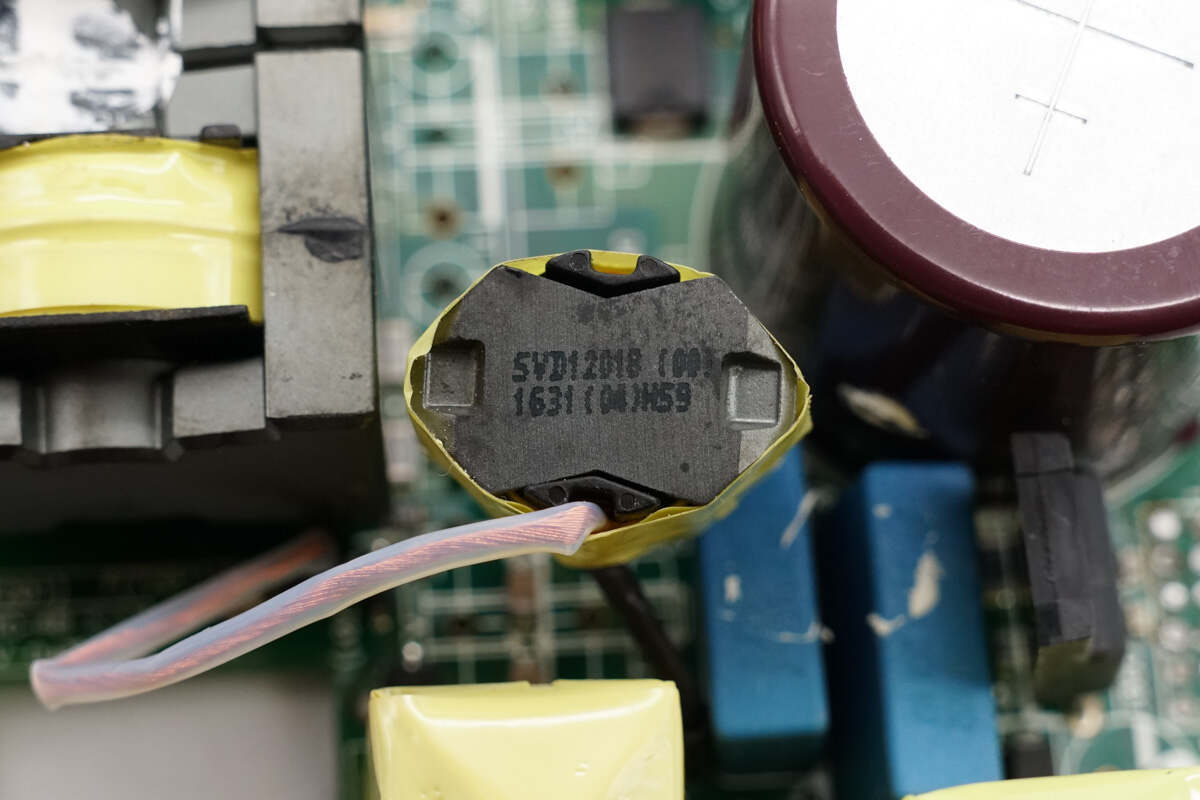

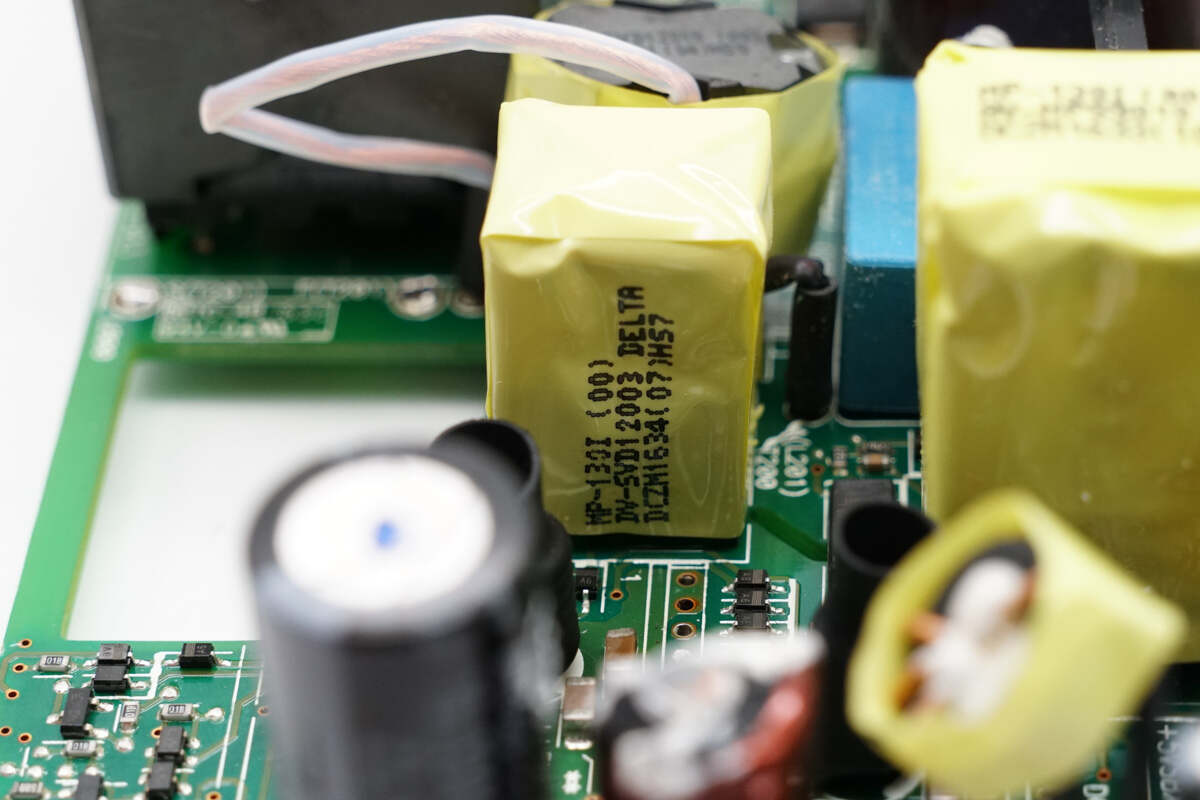

待机电源变压器严密缠绕胶带绝缘。

亿光EL1013光耦用于输出电压反馈。

整流二极管外套热缩管绝缘。

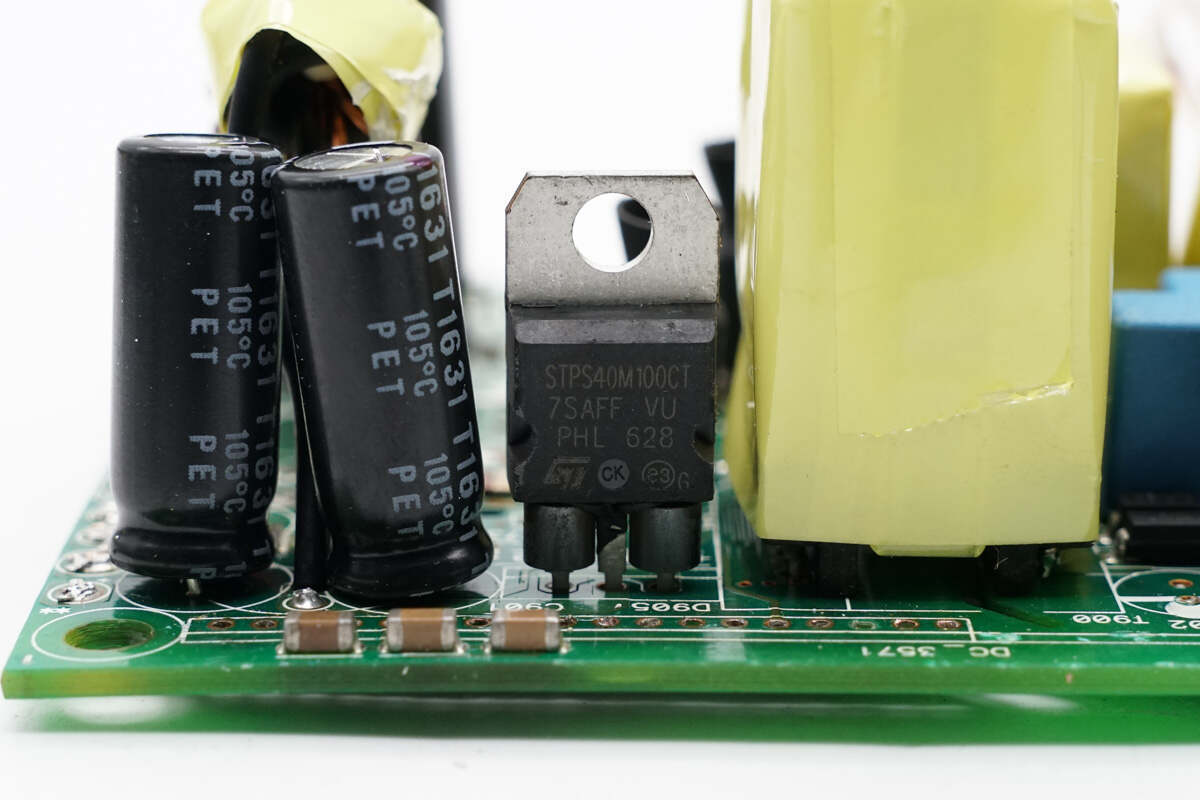

整流管来自意法半导体，型号STPS40M100C，为肖特基二极管，规格为100V 40A，采用TO-220AB封装。

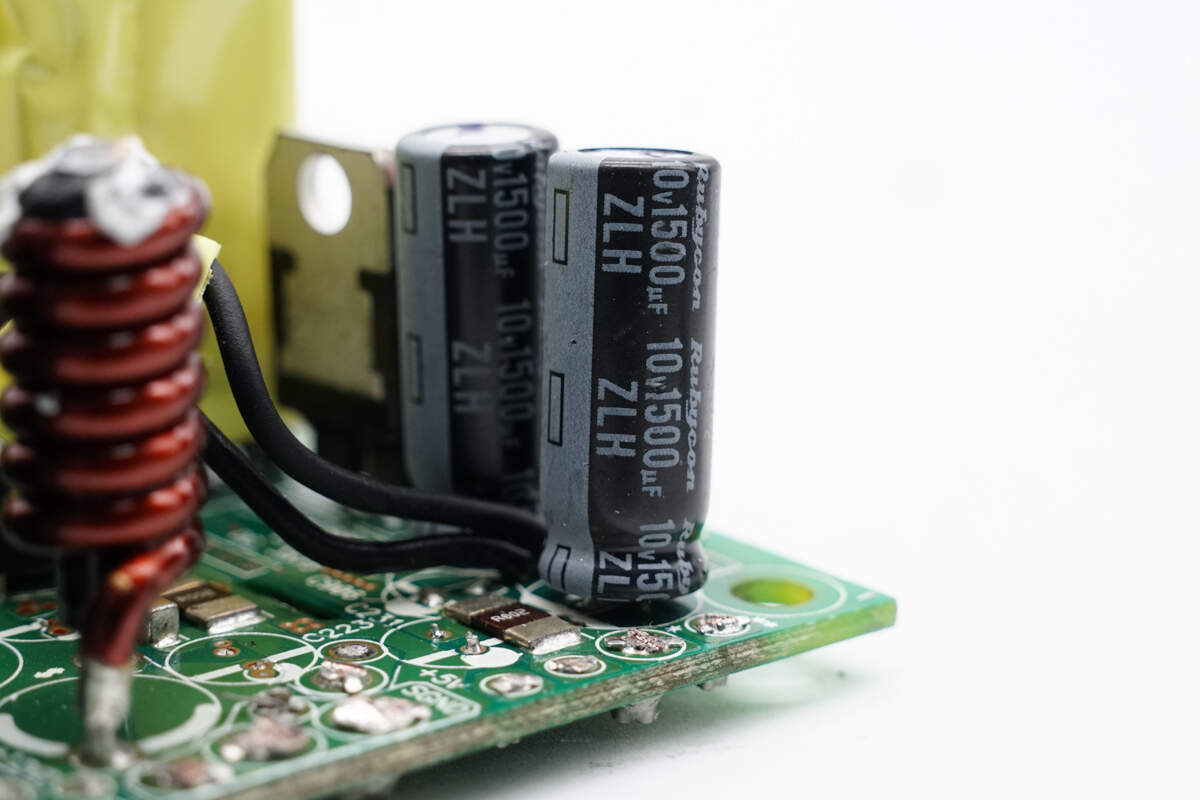

两颗滤波电容规格为10V1500μF。

磁环滤波电感缠绕胶带绝缘。

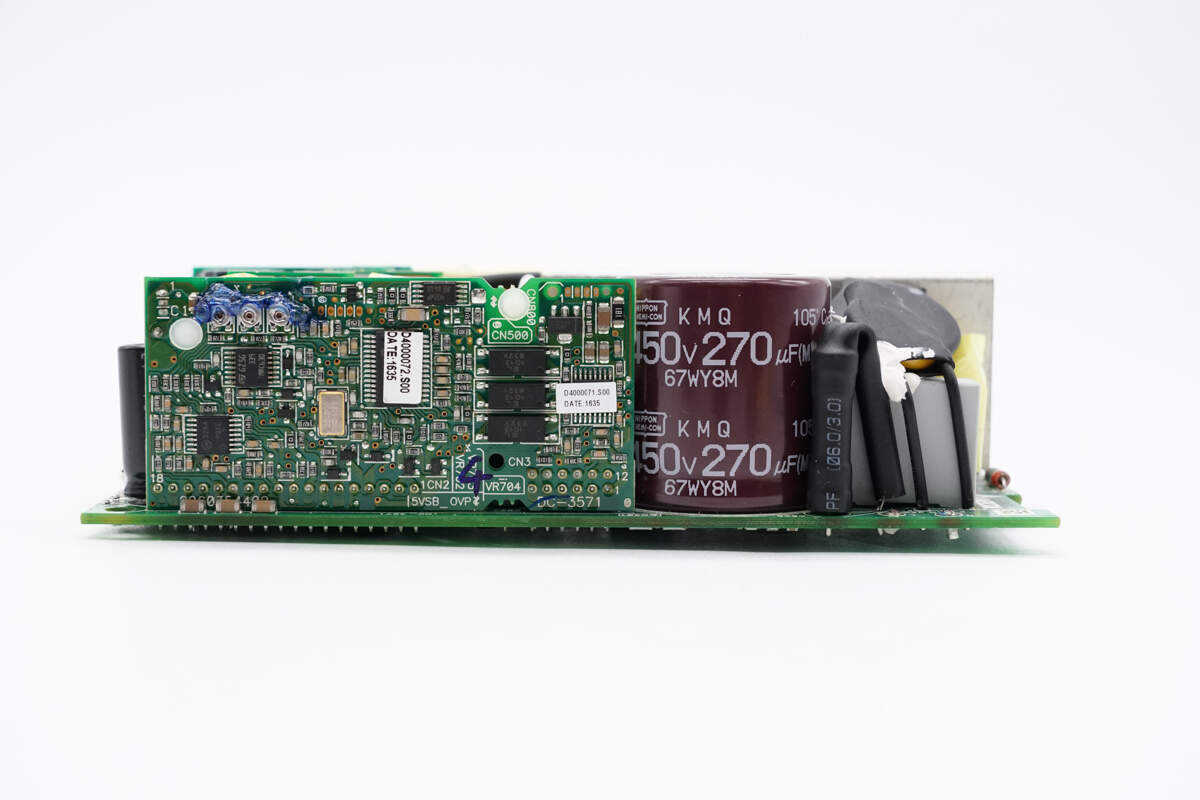

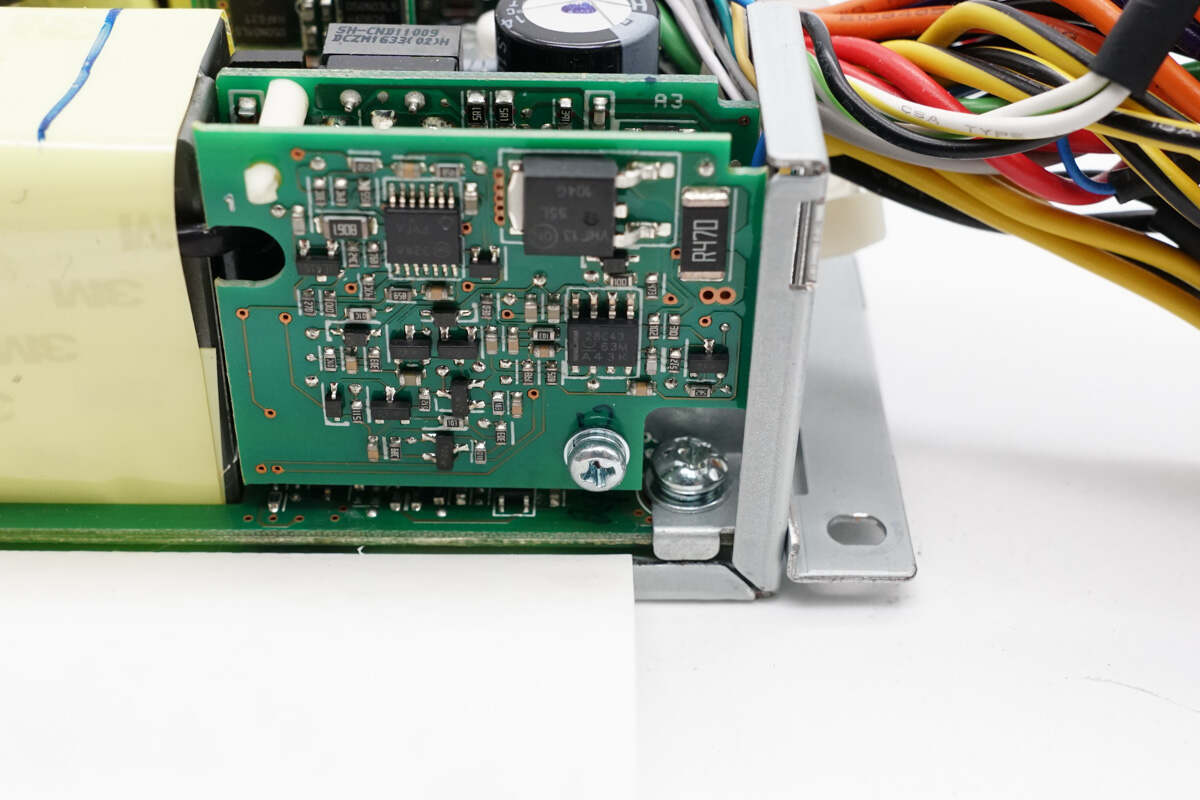

PCBA模块侧面设有控制小板，通过排针焊接。

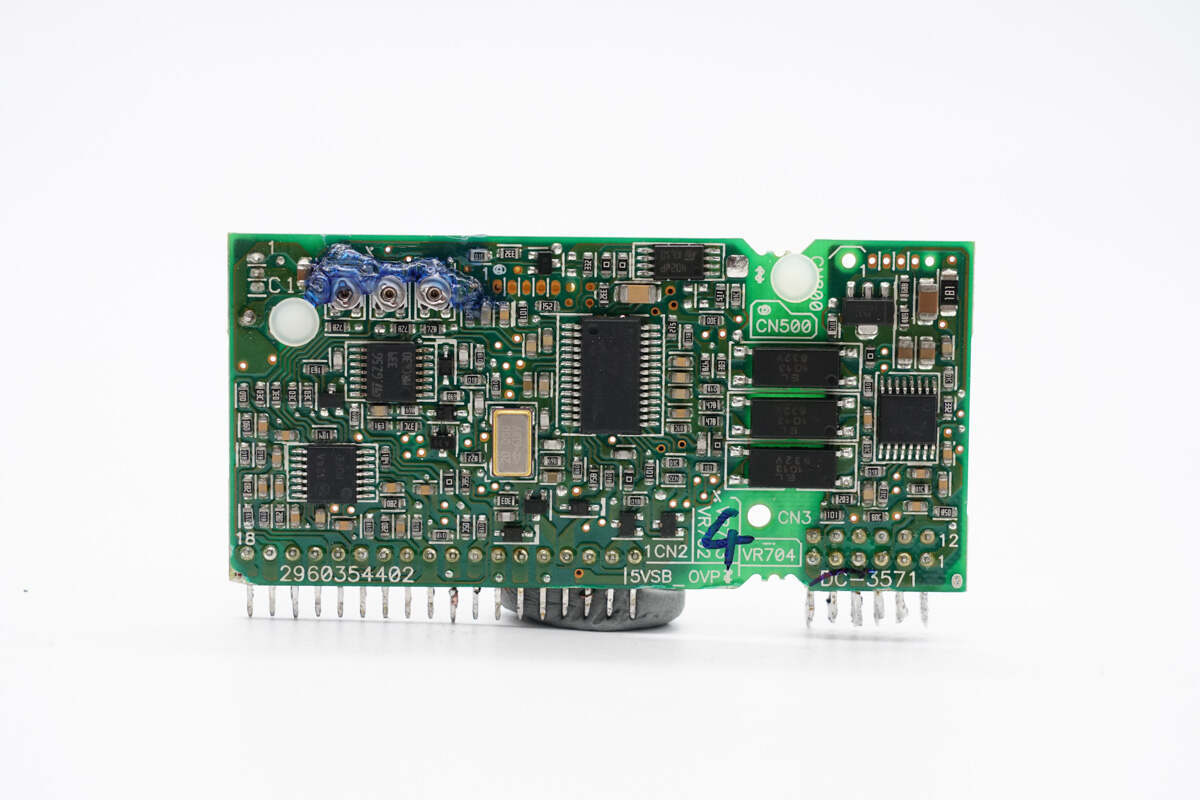

控制小板左侧设有MCU，运放和电压比较器，另一侧设有MCU，通过光耦隔离通信。

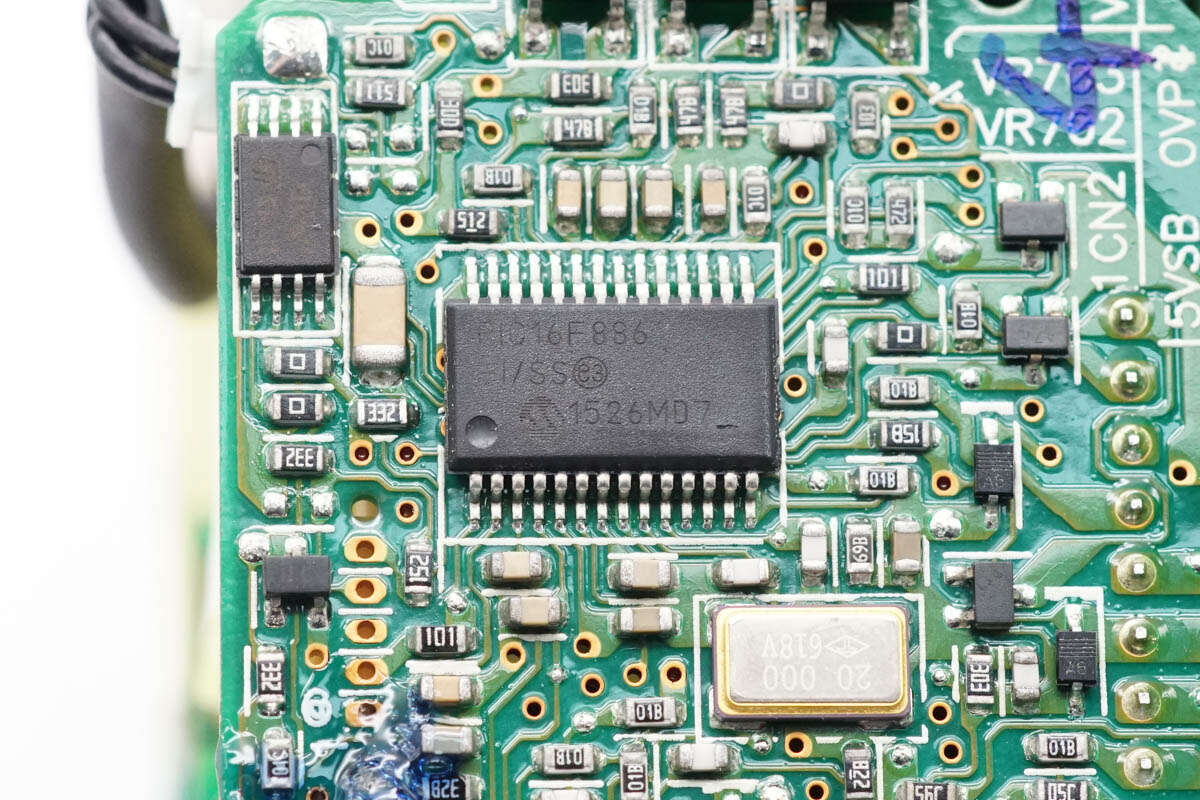

MCU来自微芯科技，型号PIC16F886，芯片内置8KB FLASH和368字节SRAM，256字节EEPROM存储器，内置10bit ADC，采用SSOP28封装。

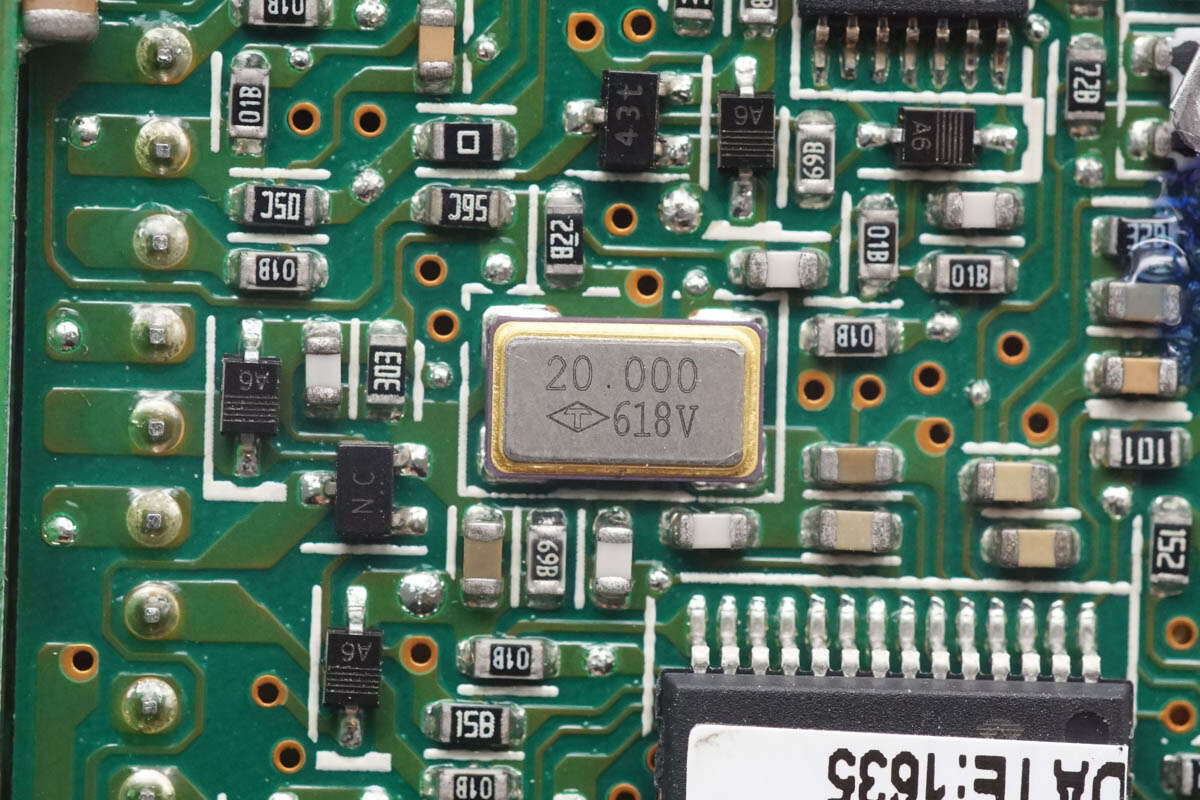

MCU外置20.000MHz时钟晶振特写。

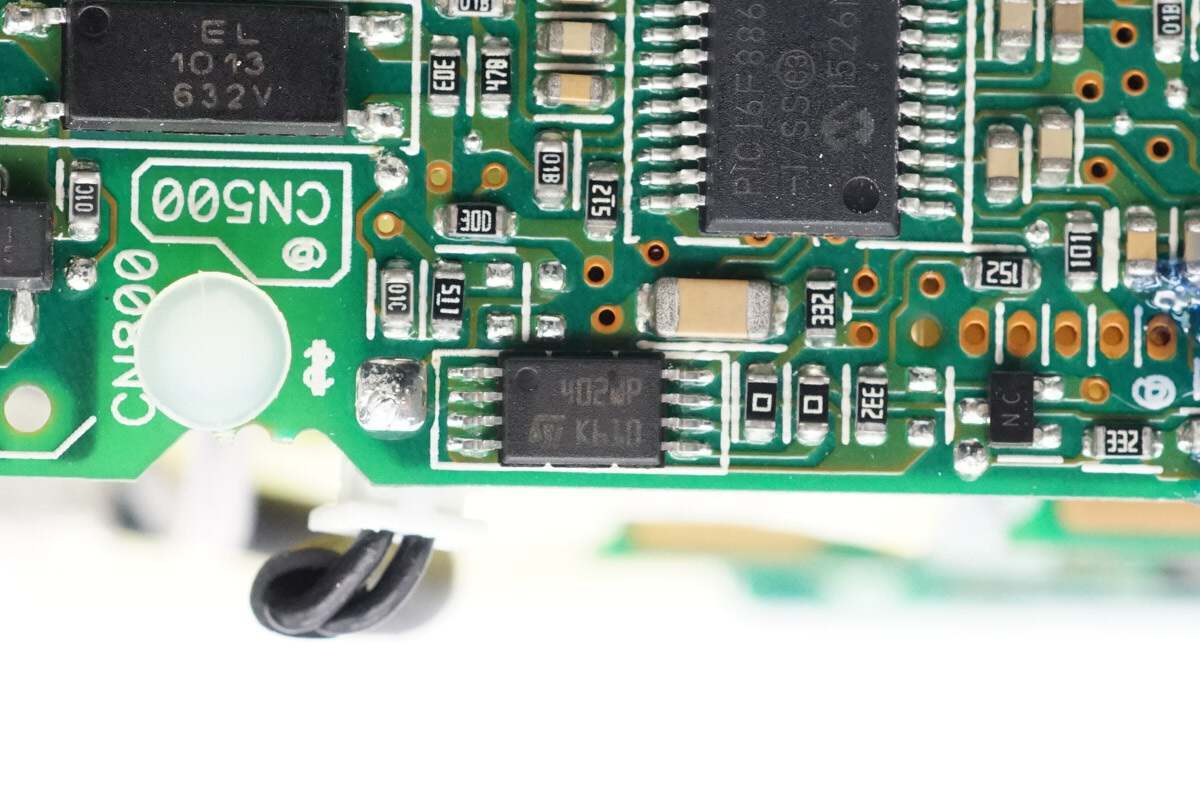

存储器来自意法半导体，丝印402WP，容量为8KB，采用TSSOP8封装。

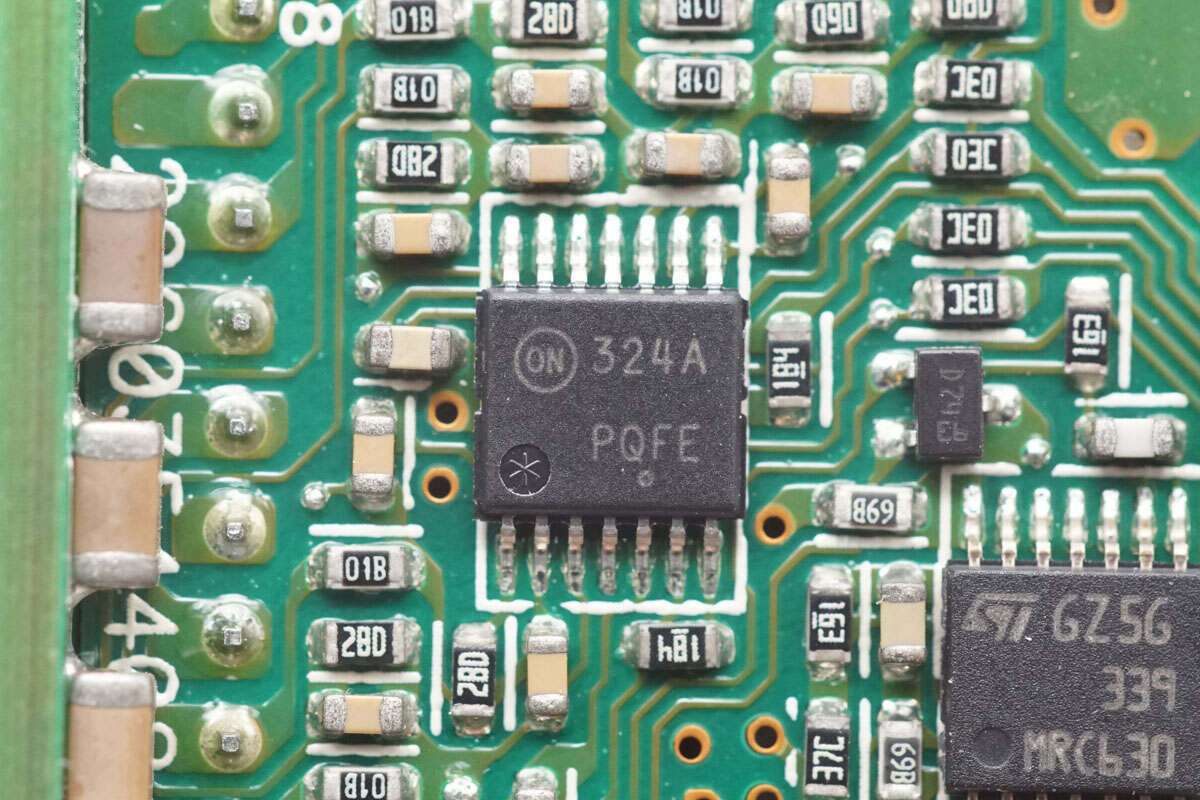

安森美LM324A四运放特写。

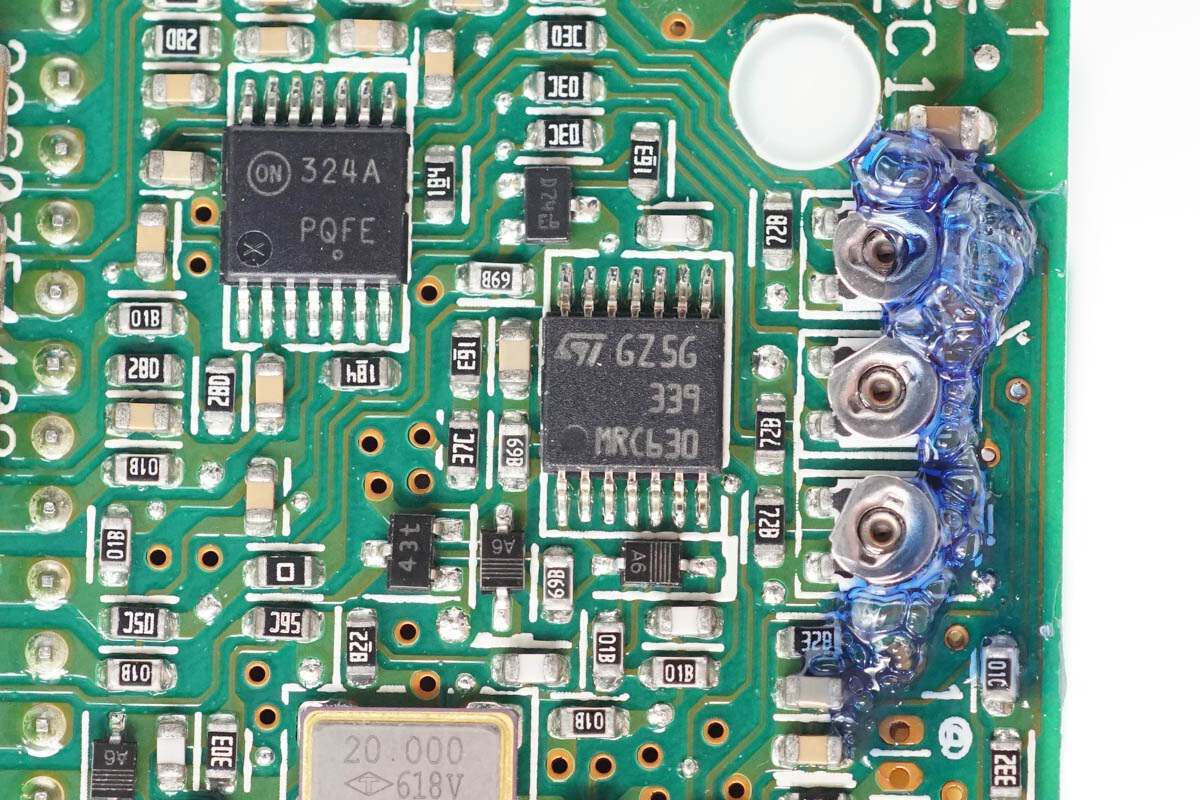

意法半导体LM339电压比较器右侧设有三颗贴片电位器。

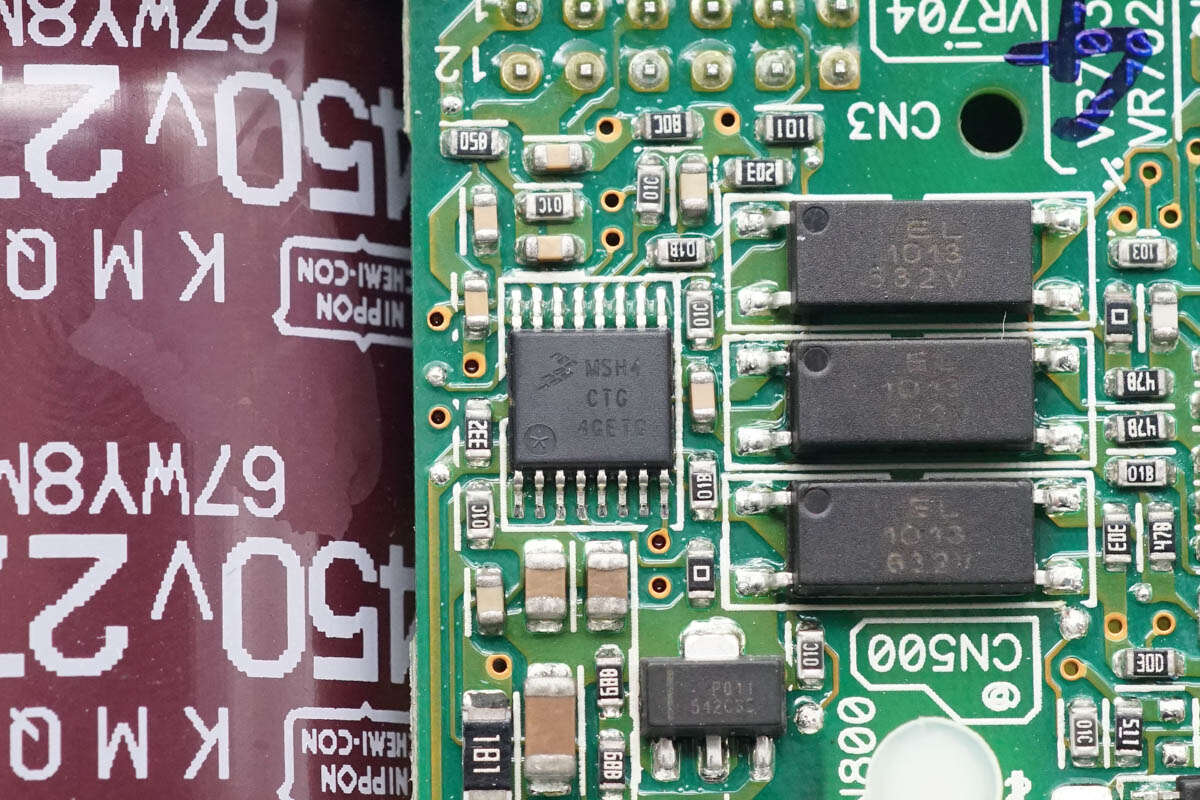

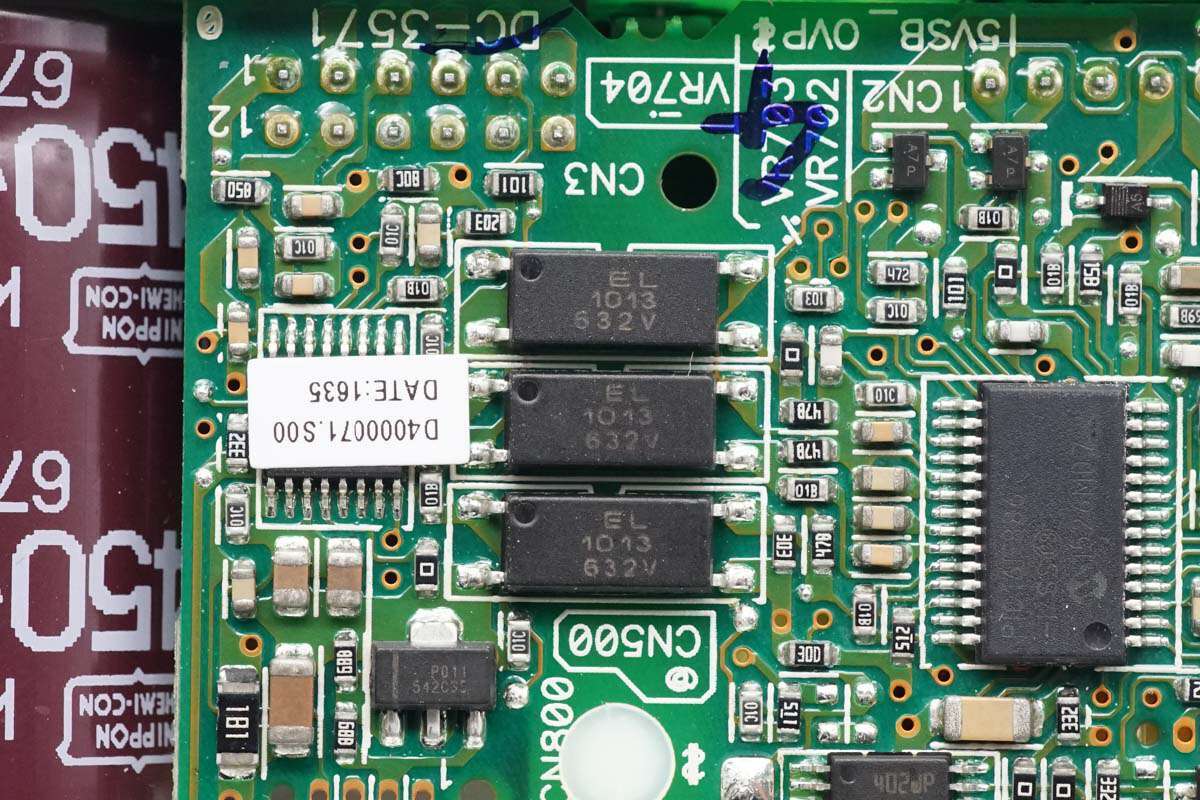

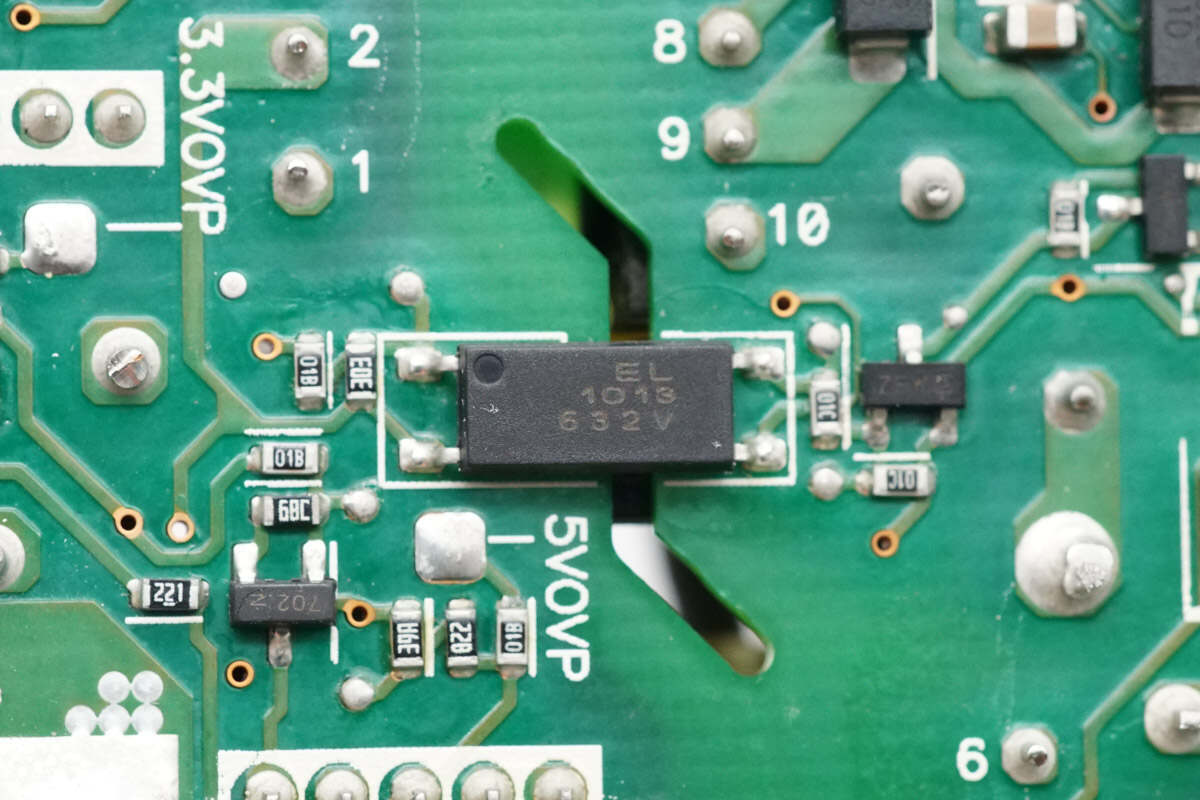

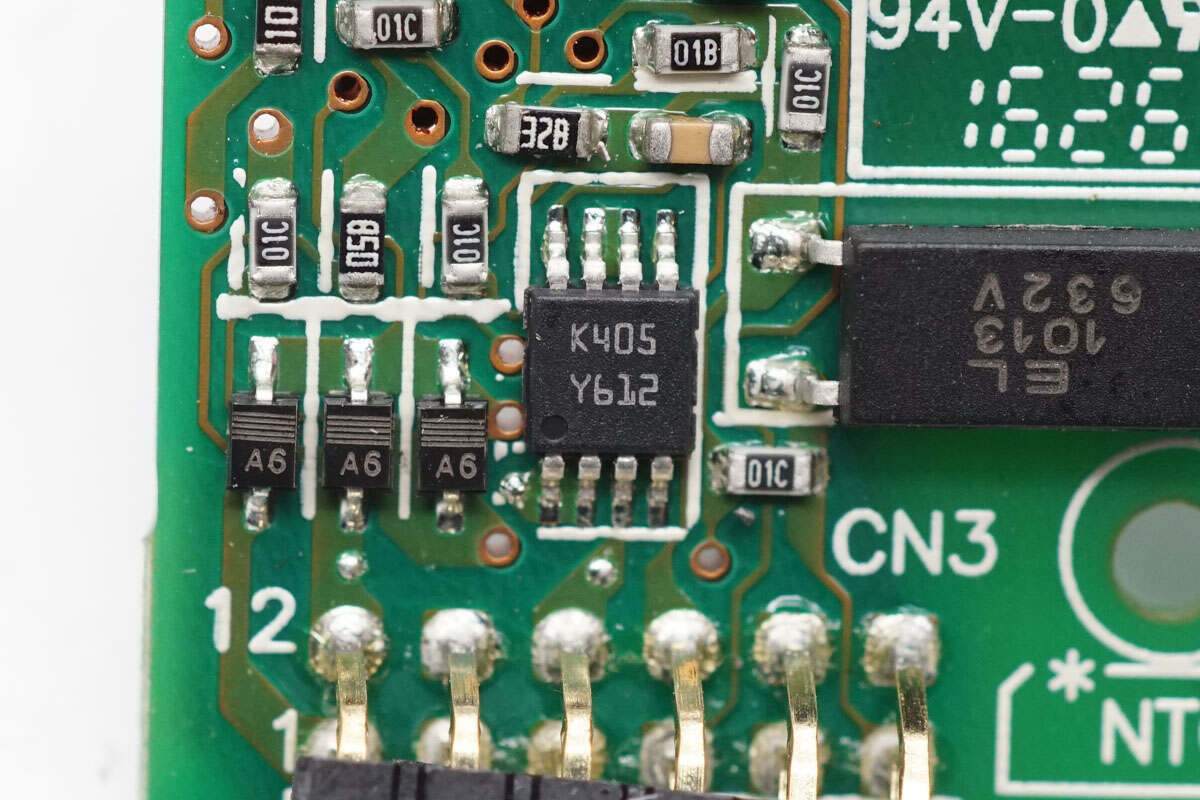

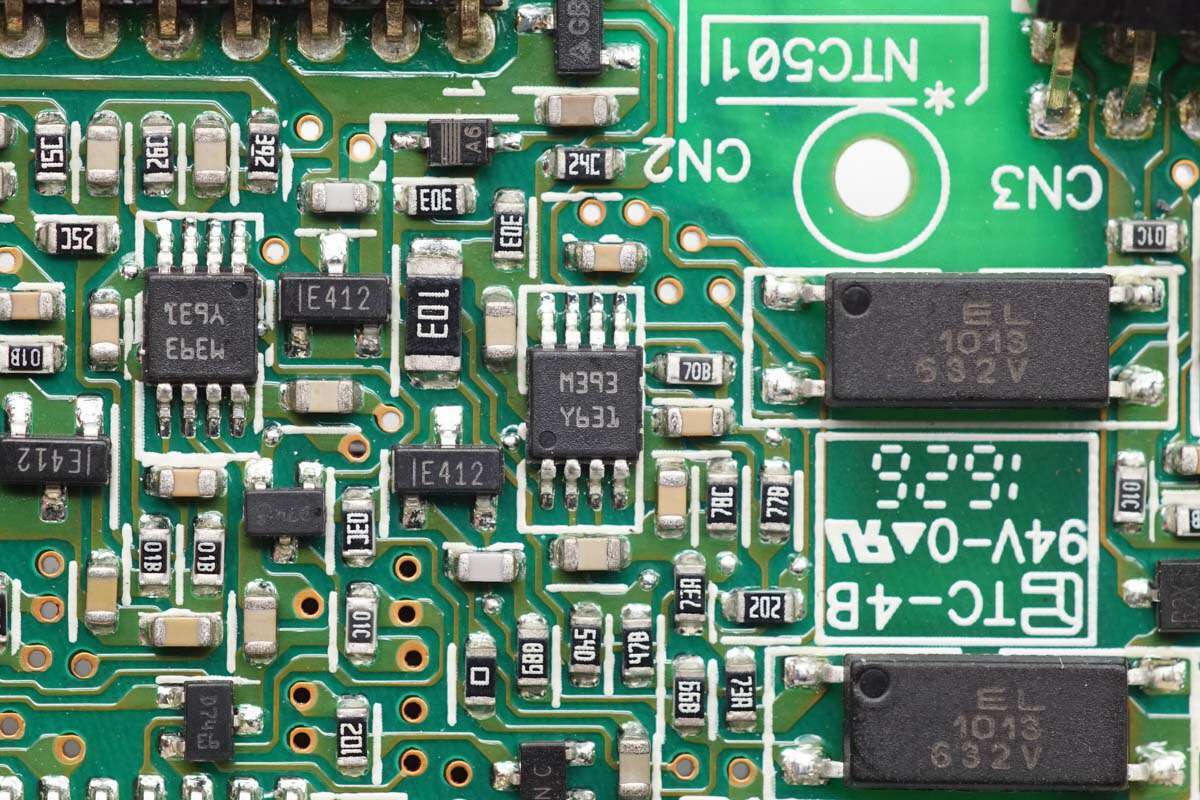

三颗亿光EL1013光耦用于隔离通信。

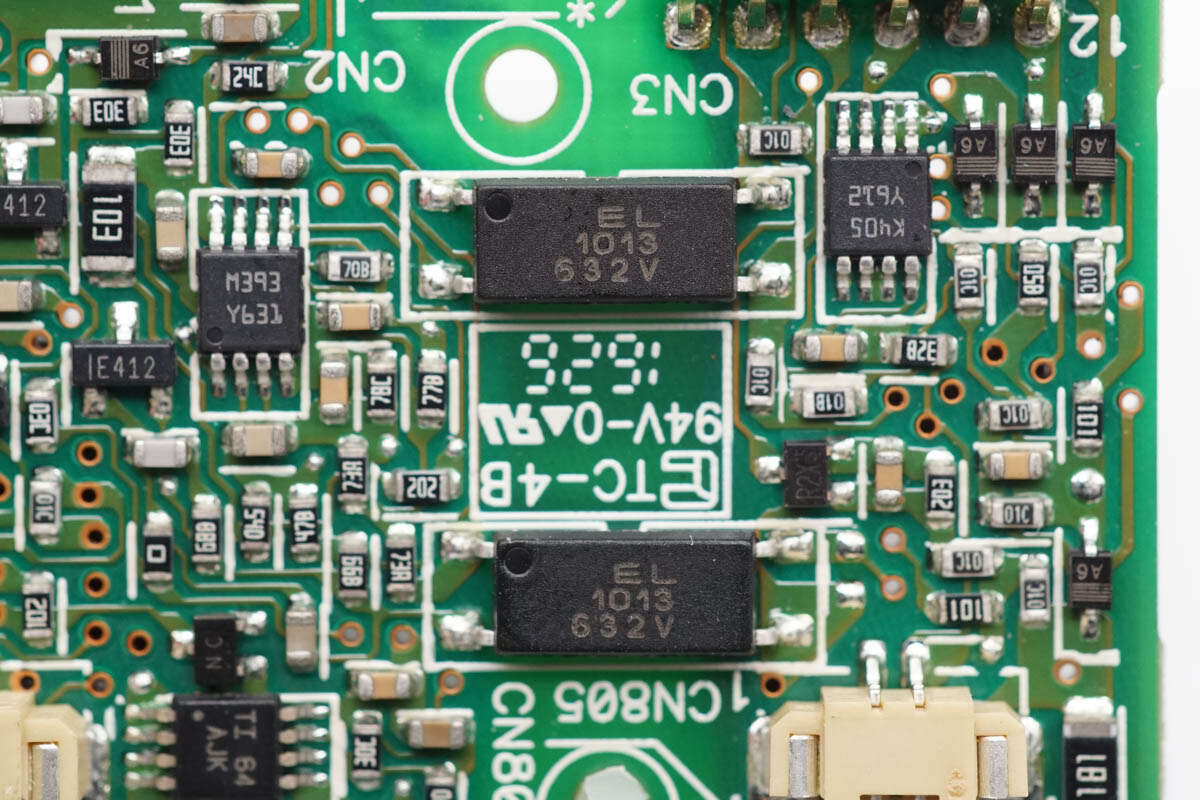

小板背面还设有两颗同型号的光耦。

MCU来自恩智浦，丝印MSH4CTG，型号MC9S08SH4CTG，芯片内置HCS08 8位微处理器，内置4KB FLASH和256字节RAM，采用TSSOP16封装。

小板背面焊接热敏电阻。

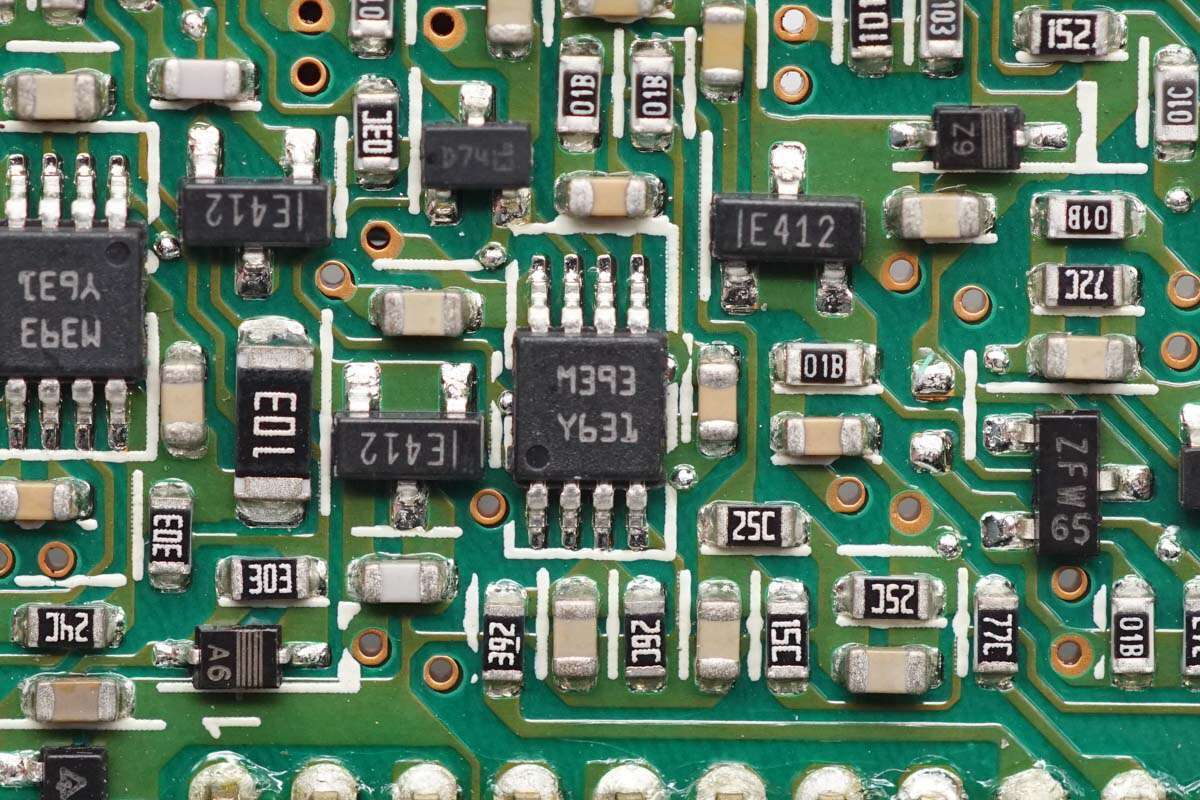

小板背面设有意法半导体LM393ST双路电压比较器，采用MiniSO8封装。

另一颗LM393ST电压比较器特写。

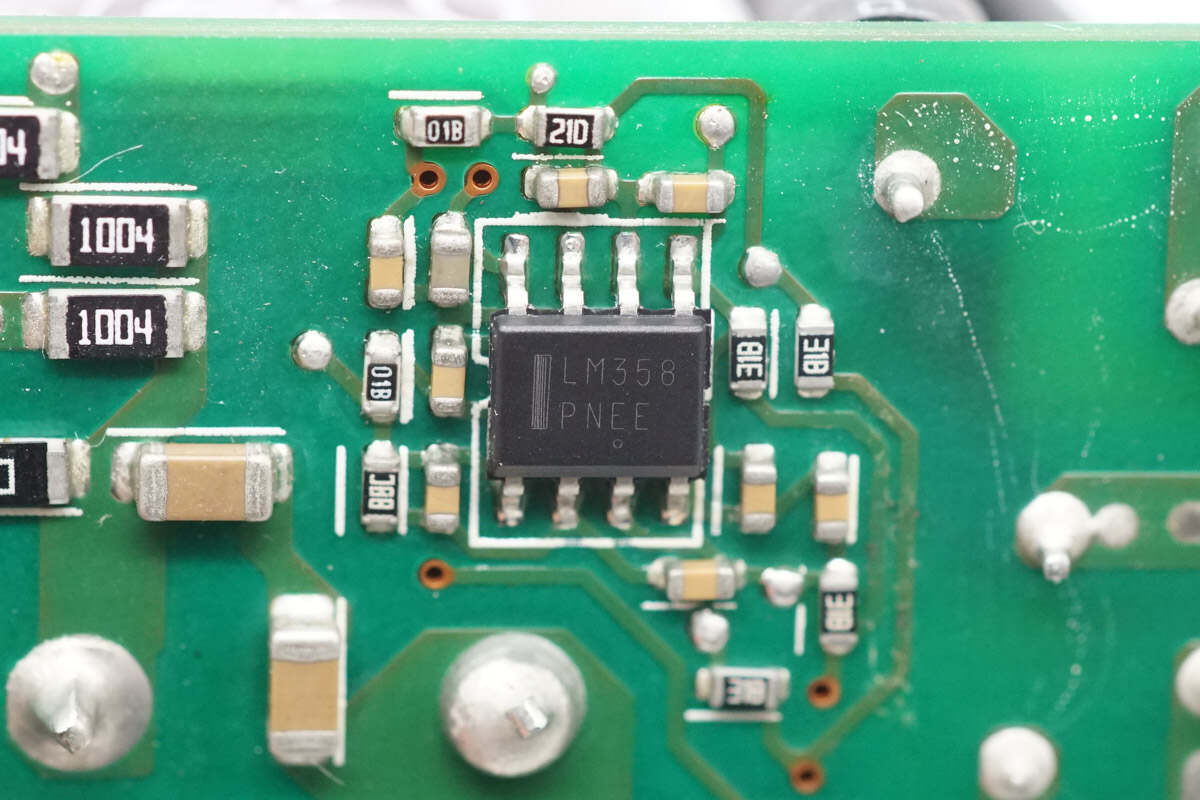

小板背面设有意法半导体LM358双运放。

另一颗LM358ST双运放特写。

PMOS管来自安森美，型号FDS9435A，耐压-30V，导阻50mΩ，采用SO-8封装。

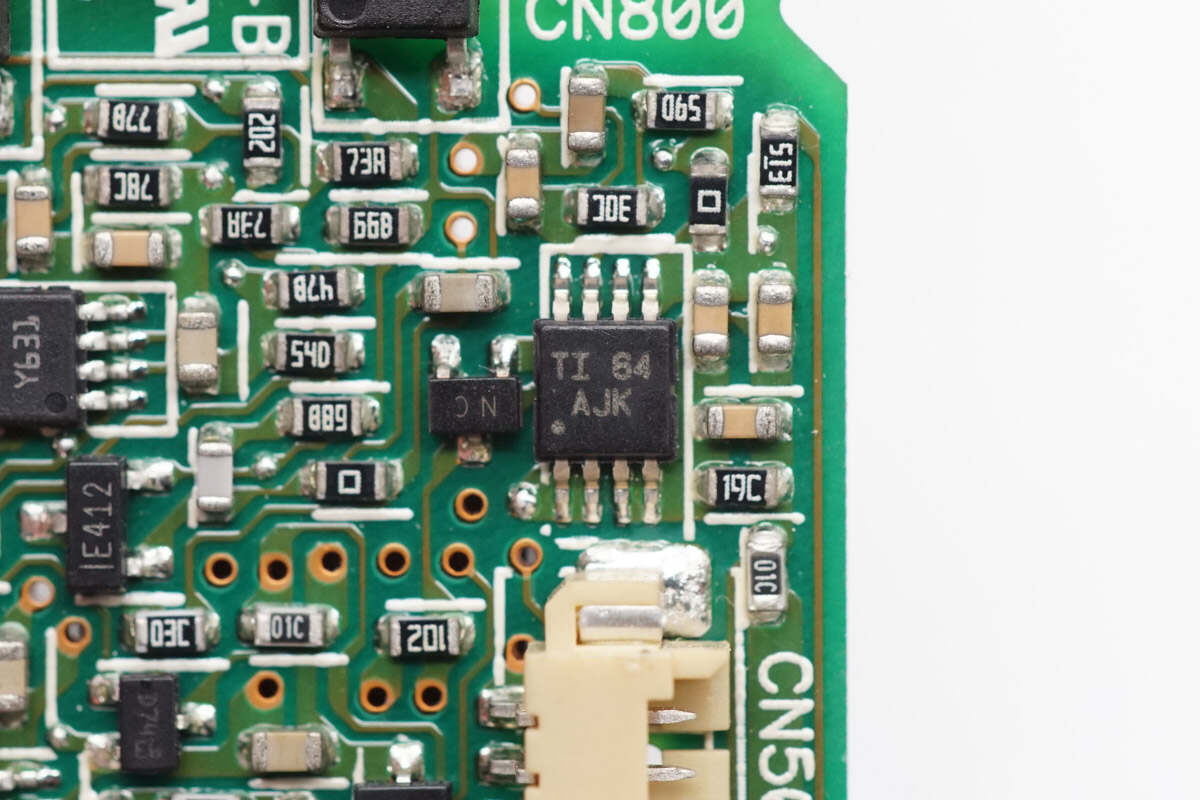

双运放来自德州仪器，丝印AJK，型号TLV3402，为高压双通道电压比较器，具有漏极开路输出，采用VSSOP8封装。

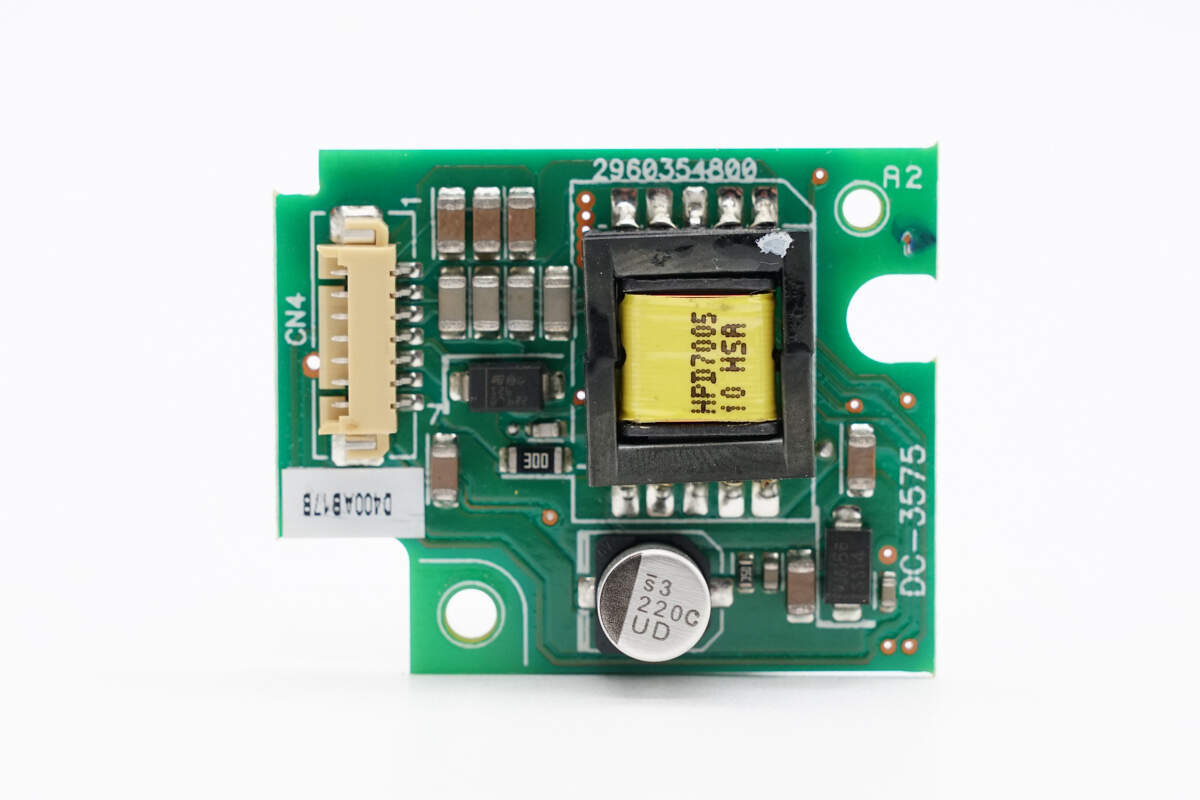

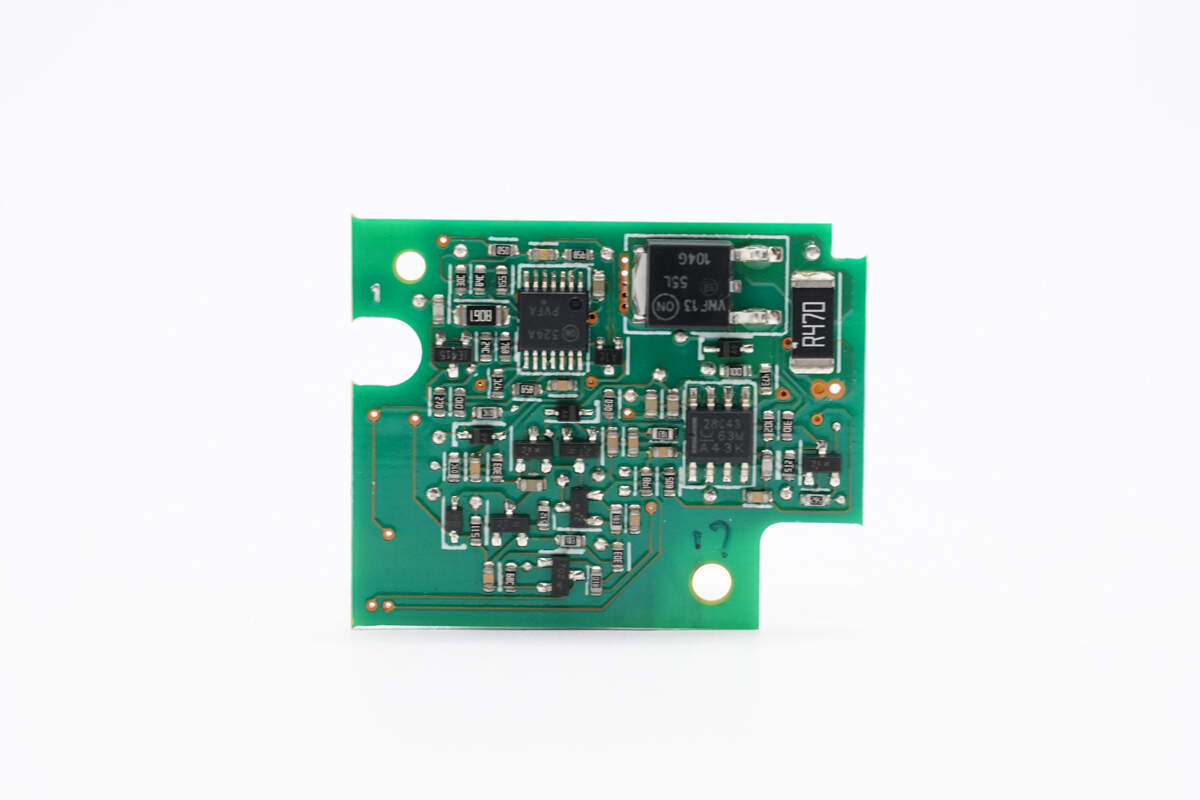

辅助电源小板正面设有二极管和变压器，还设有滤波电容。

小板背面设有开关电源芯片，开关管和运放芯片。

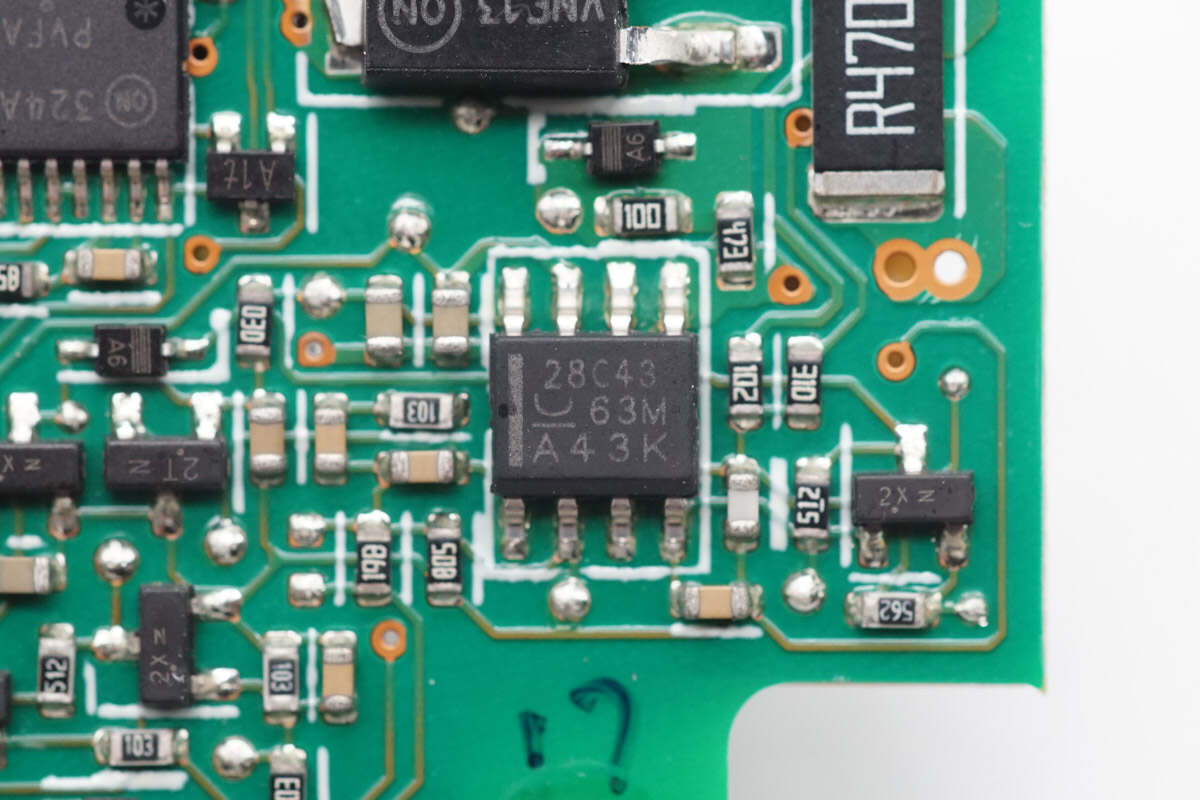

开关电源芯片来自德州仪器，丝印28C43，型号UCC28C43，是一颗工业级低功耗电流模式PWM控制器，采用SOIC8封装。

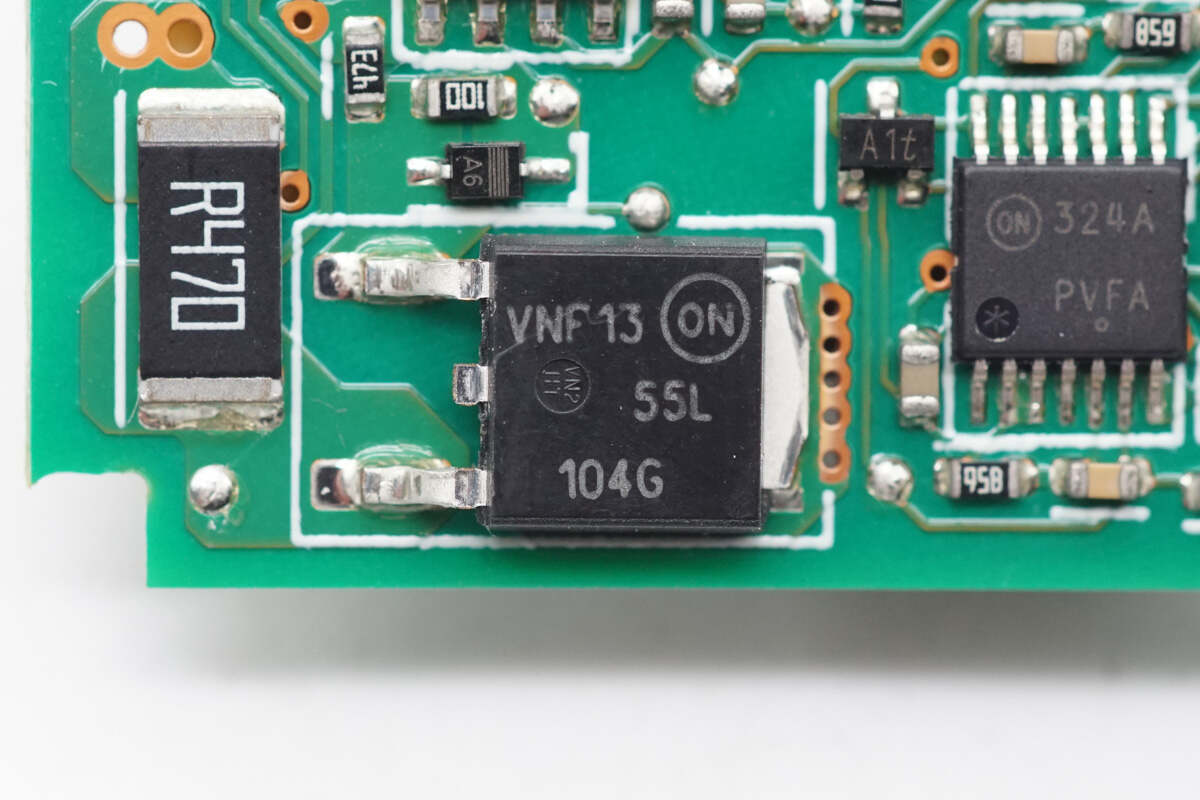

开关管来自安森美，型号NTD3055L104，NMOS，耐压60V，导阻104mΩ，采用DPAK封装。

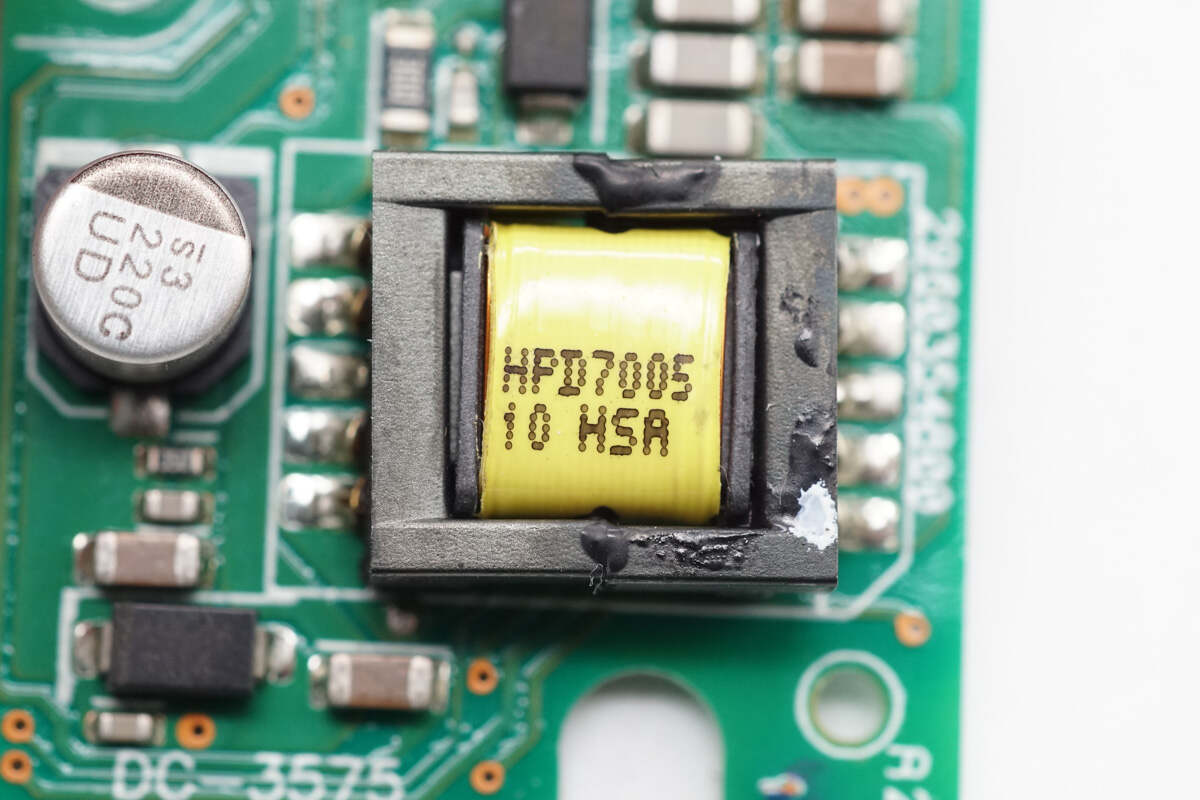

贴片变压器特写。

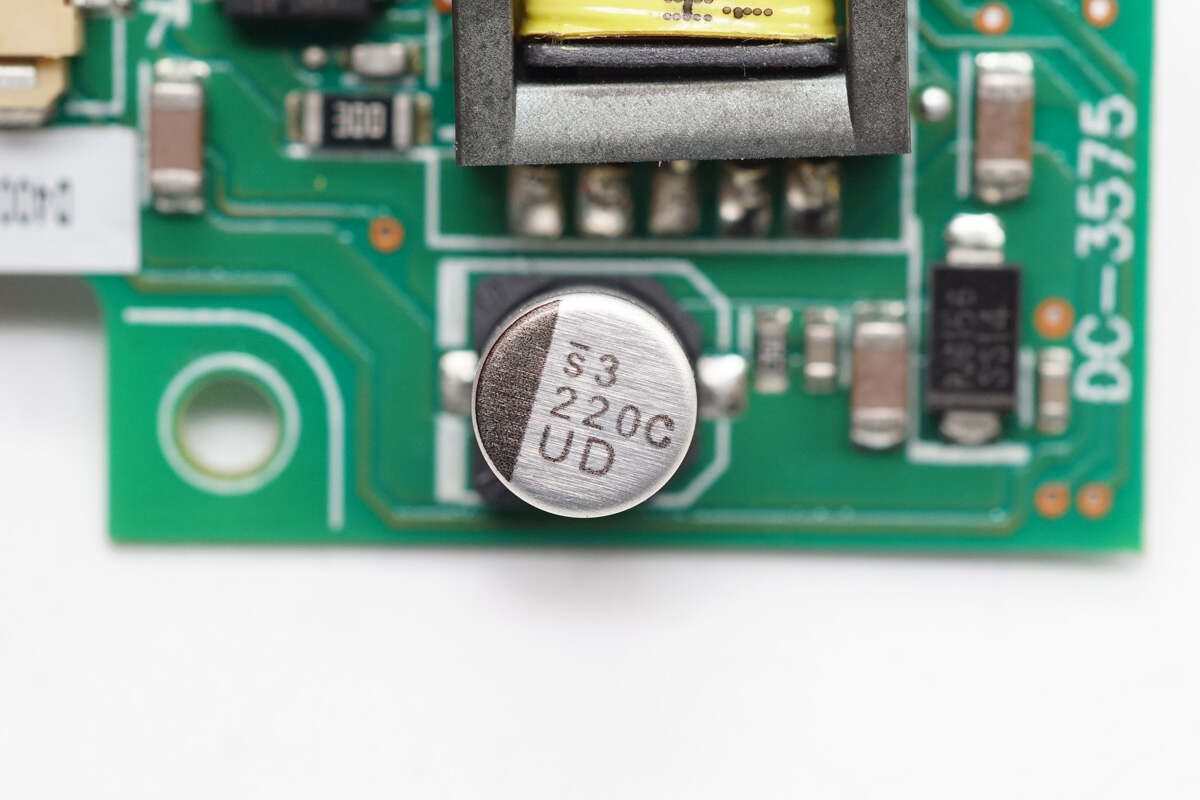

滤波电容规格为220μF16V。

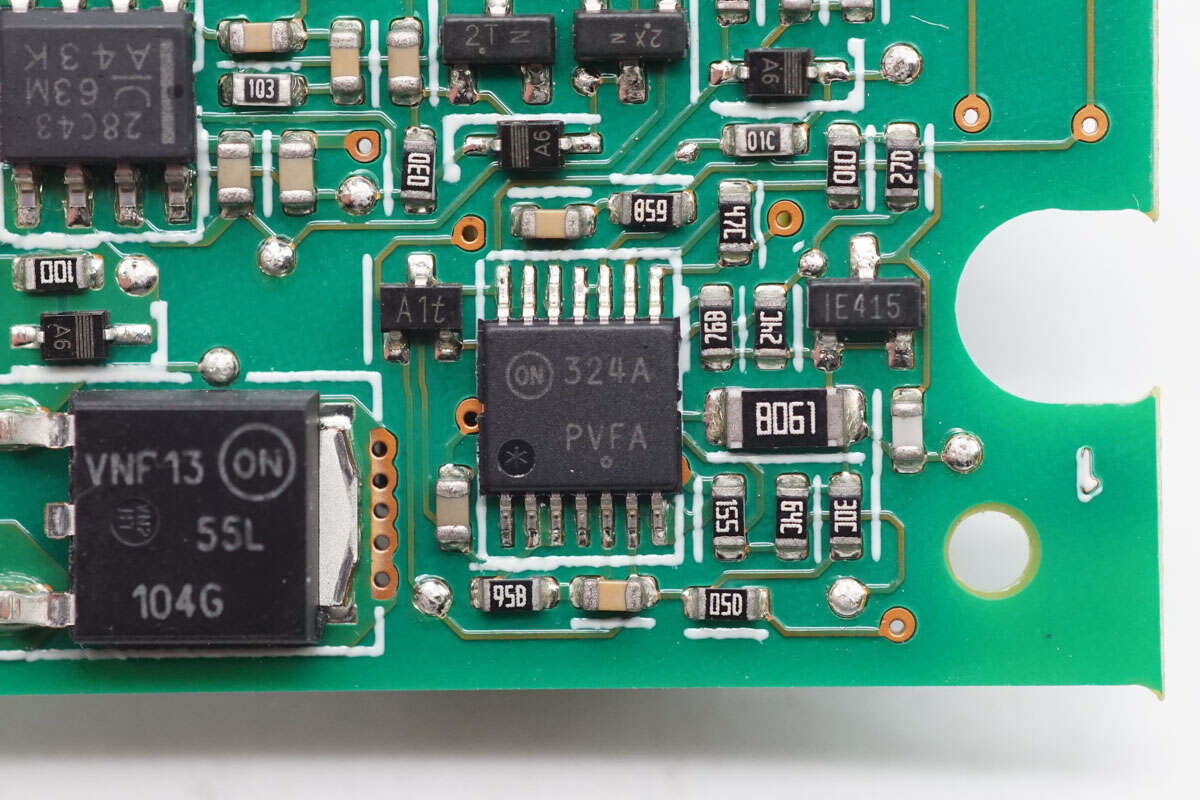

安森美LM324A四运放特写。

PCBA模块背面还设有LM358双运放。

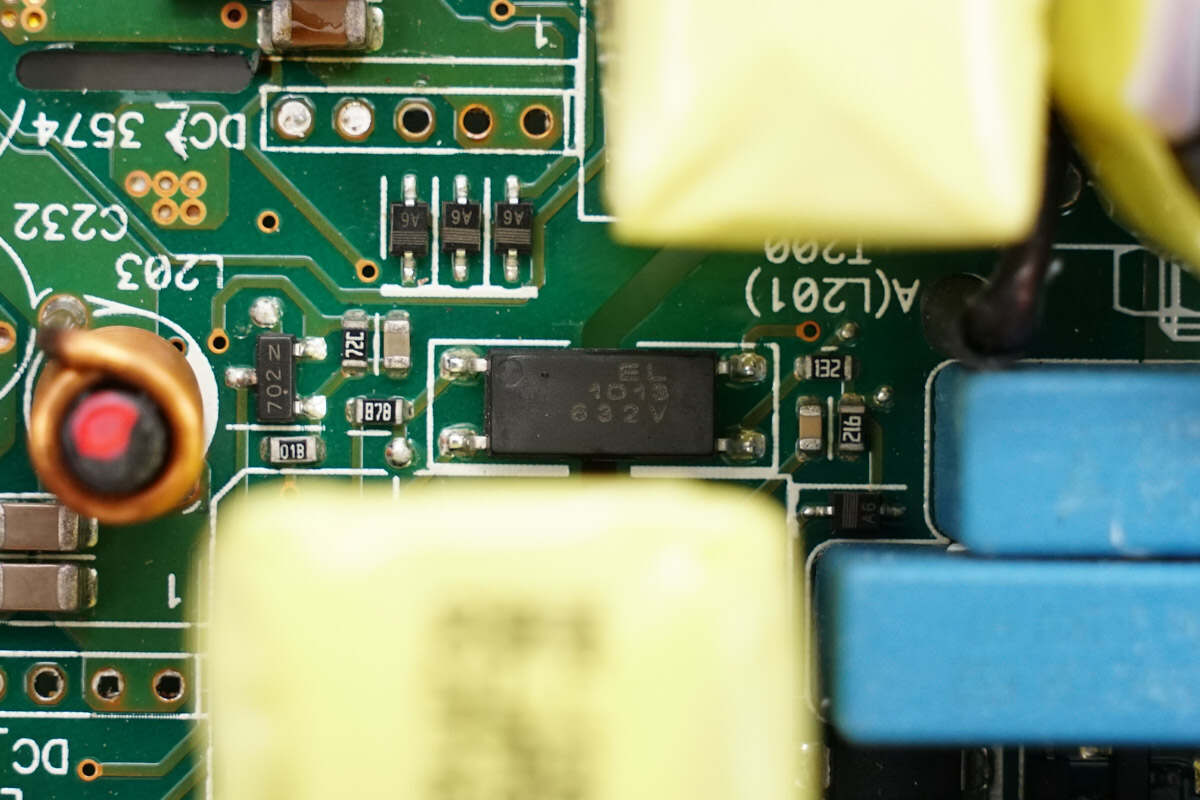

亿光EL1013光耦用于反馈控制。

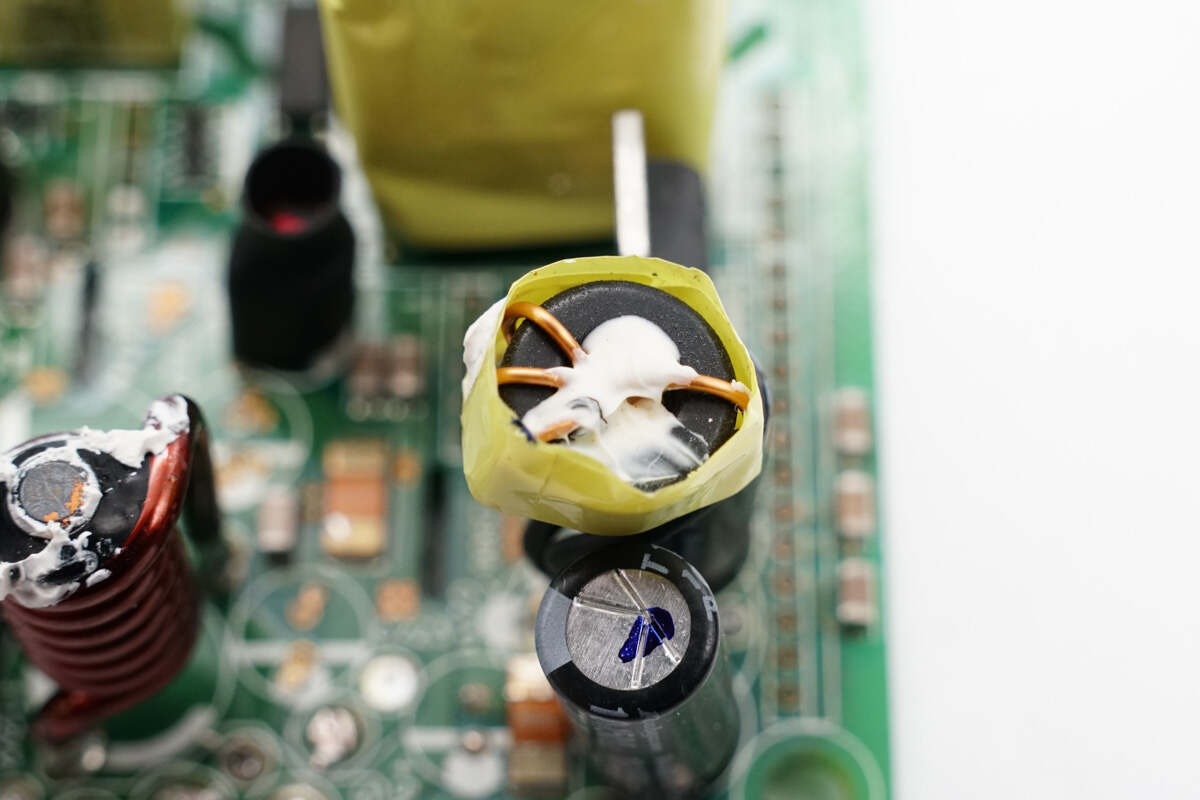

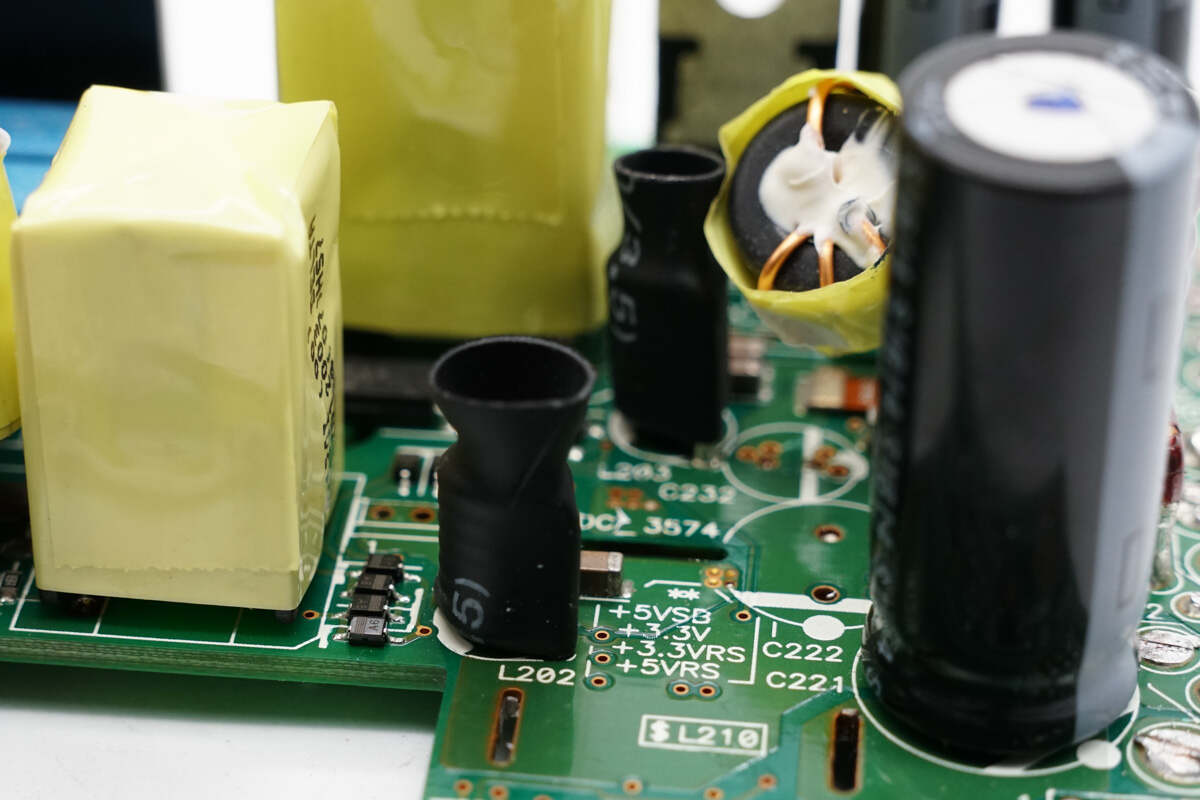

两颗电感外套热缩管绝缘。

电感采用漆包线绕制。

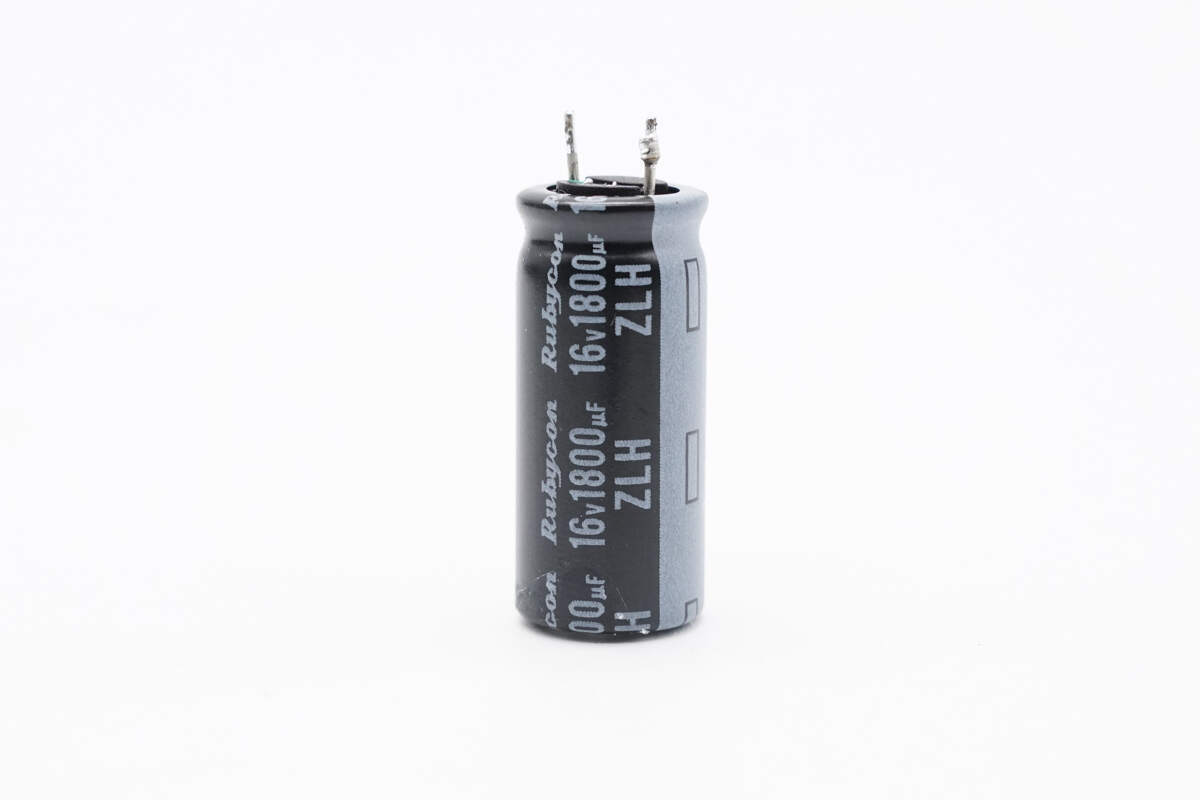

滤波电容来自红宝石，规格为16V1800μF。

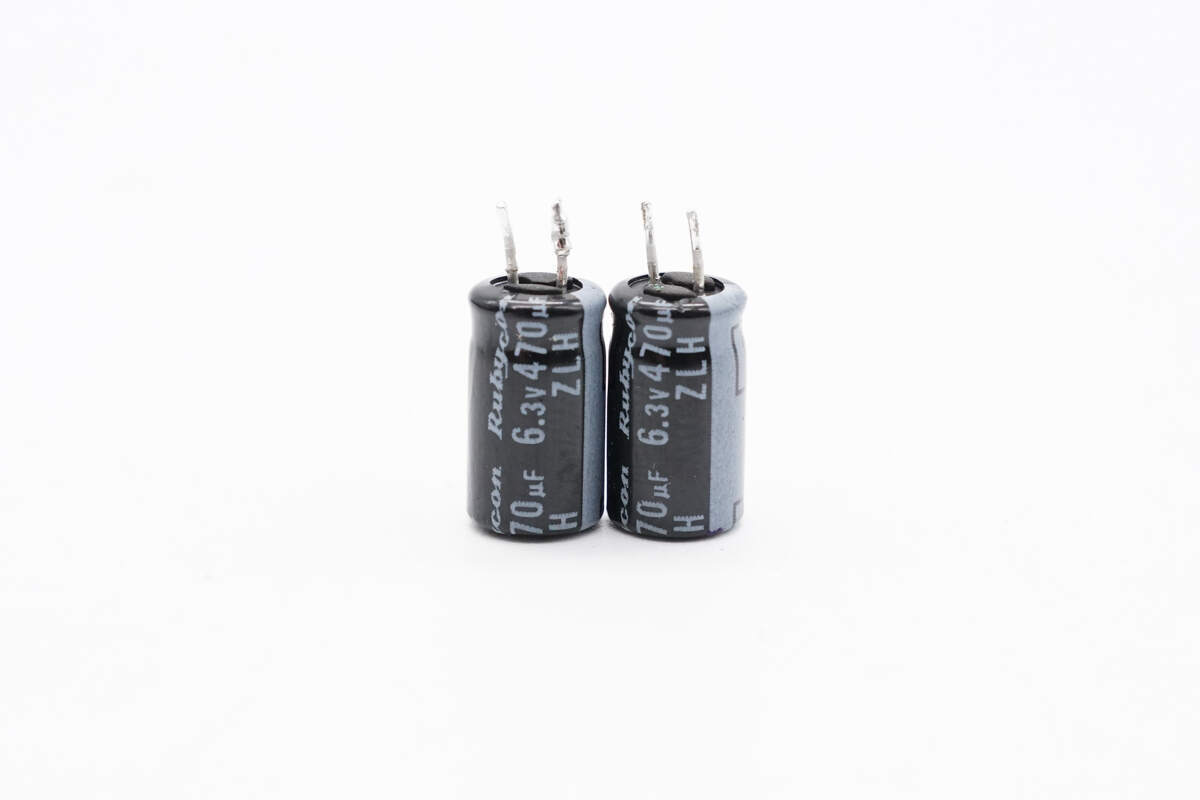

两颗滤波电容规格为6.3V470μF。

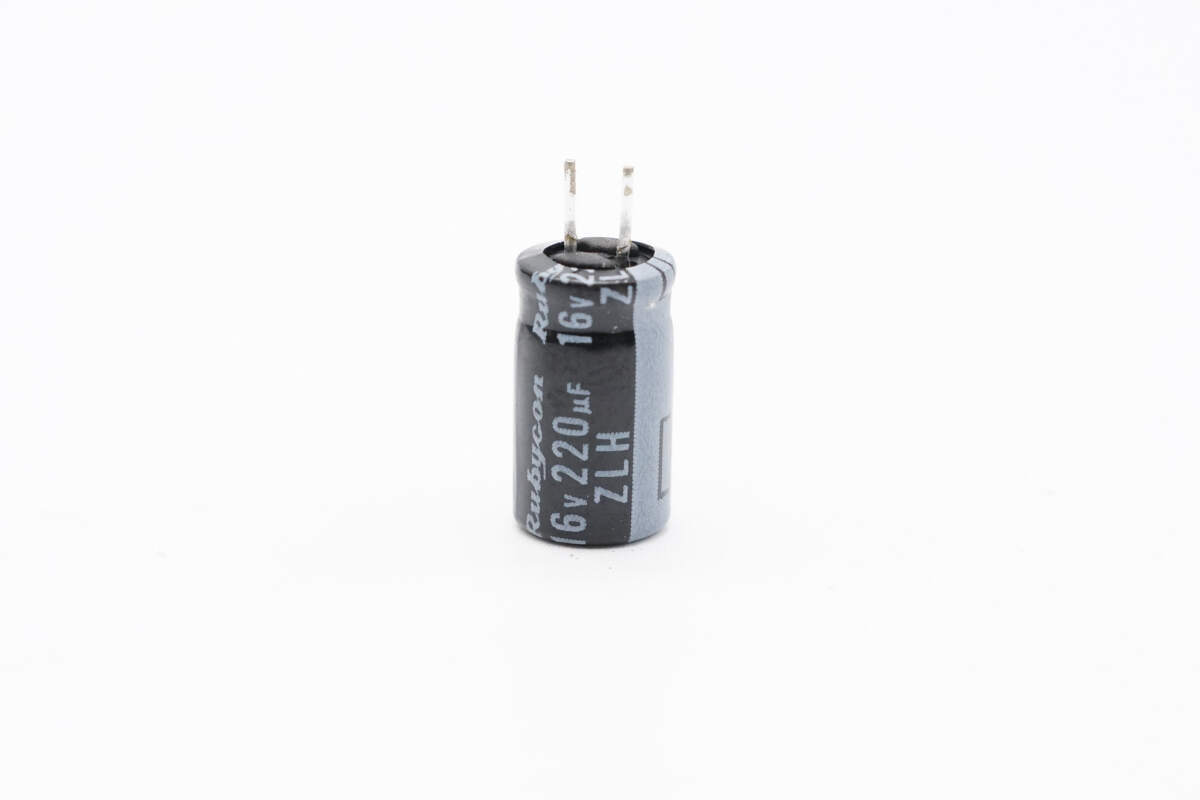

滤波电容规格为16V220μF。

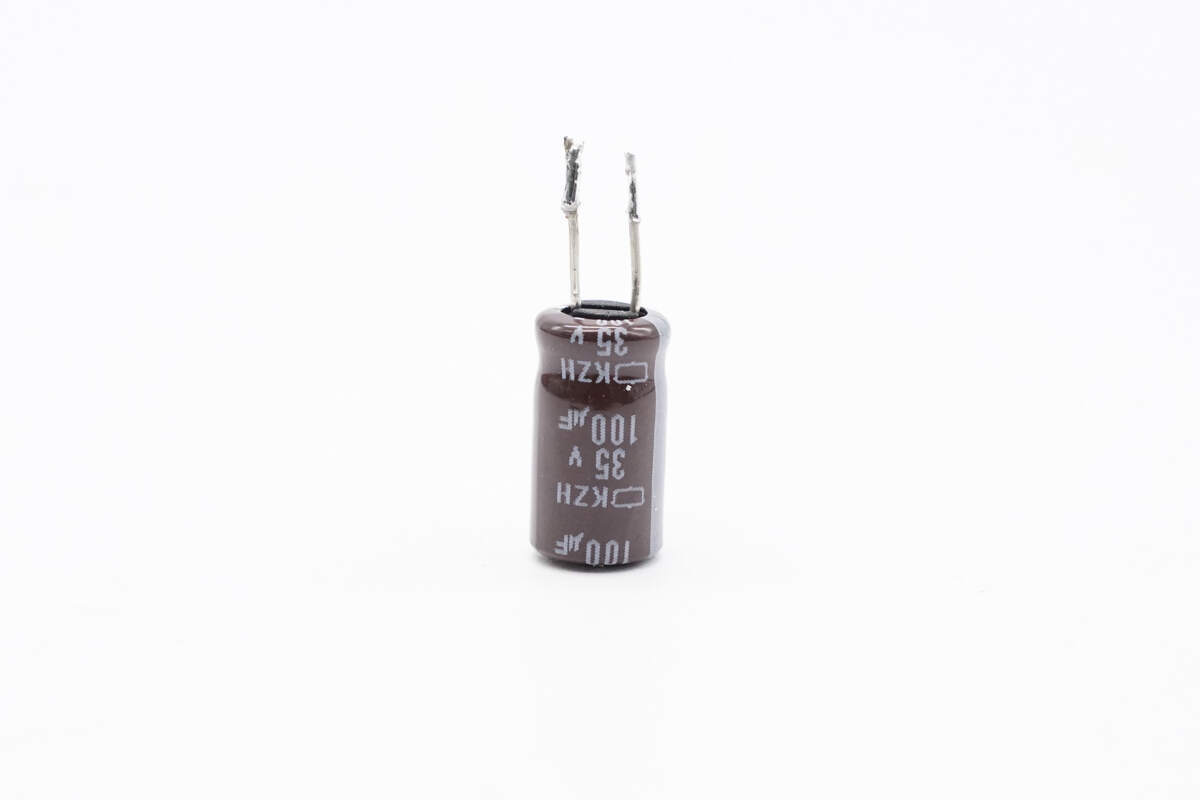

滤波电容规格为35V100μF。

滤波电容规格为35V100μF。

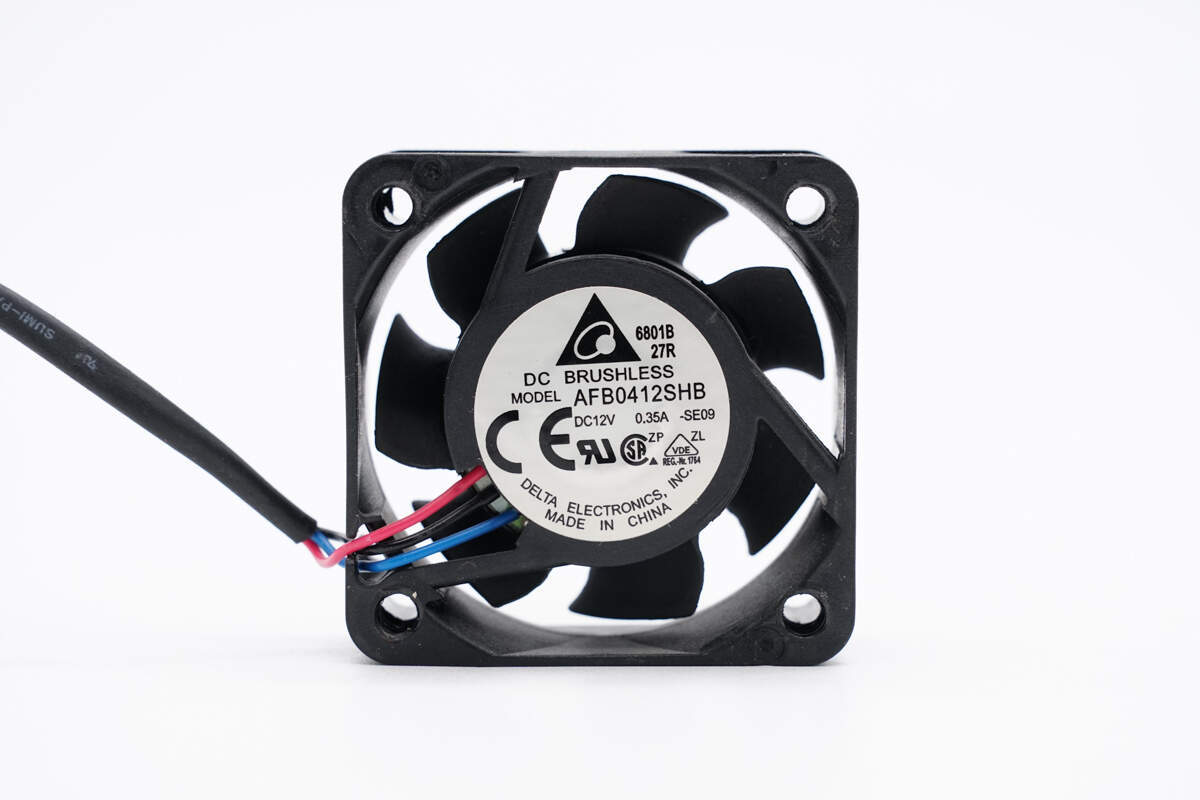

散热风扇来自台达，型号AFB0412SHB，规格为12V0.35A。

全部拆解一览，来张全家福。

充电头网拆解总结

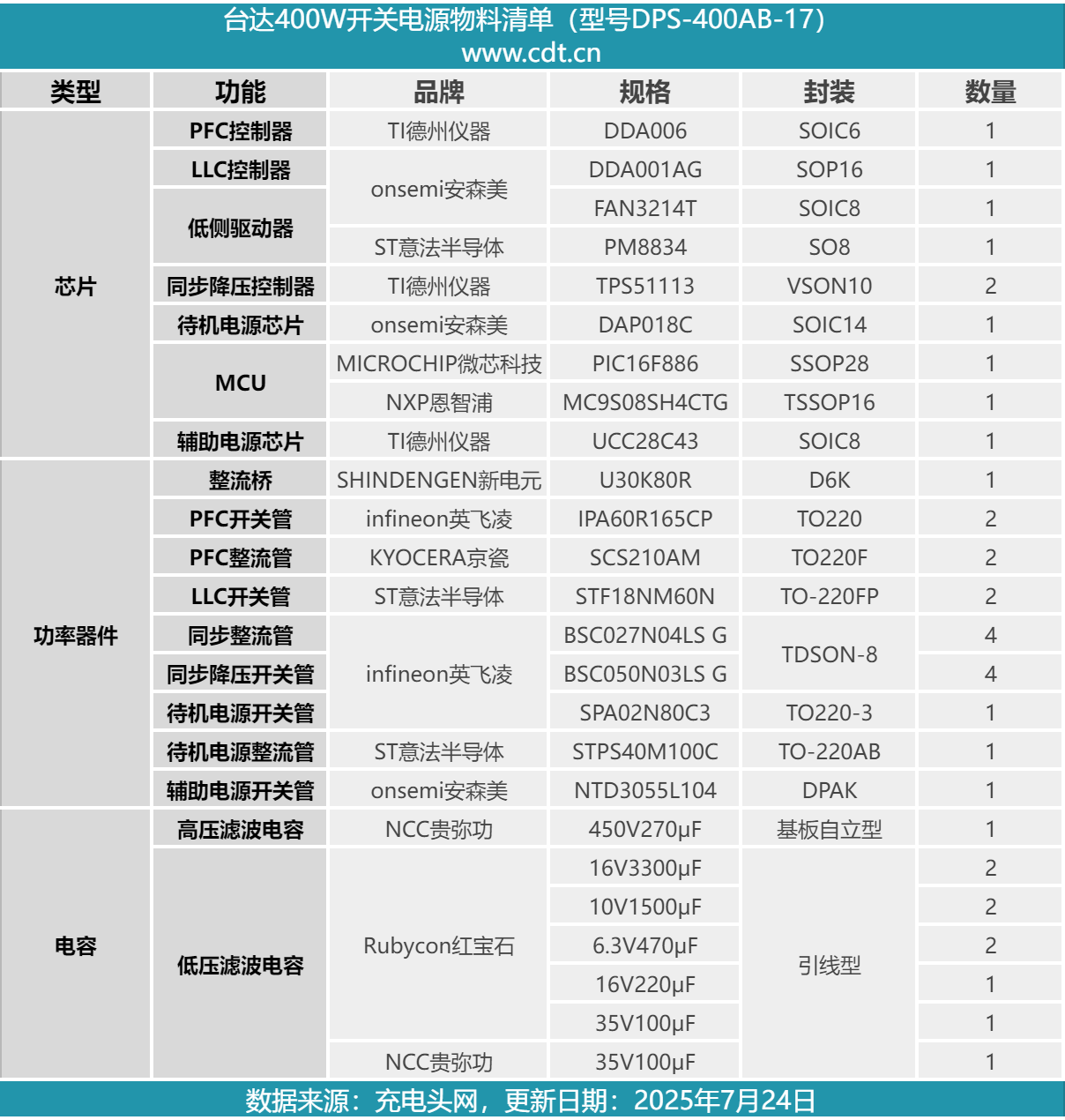

最后附上台达400W开关电源核心物料清单，方便大家查阅。

台达DPS-400AB-17开关电源支持宽电压输入，输入端设有品字插座和散热风扇，电源总输出功率为400W，具备两路12V输出，单路最大输出电流为21A。电源自带输出线，为非模组设计，具备24Pin+8Pin*2+SATA*2接口配置。

充电头网通过拆解了解到，台达这款400W电源采用交错PFC+LLC+同步整流+DCDC架构，内部采用多块小板焊接组成，充分利用空间。其中交错PFC开关管来自英飞凌，PFC整流管来自京瓷。LLC开关管采用隔离变压器驱动，来自意法半导体。

电源同步整流管和同步降压开关管来自英飞凌，同步降压控制器来自德州仪器。电源内部设有MCU小板，使用微芯科技和恩智浦MCU，电源内部元件打胶加固，设有热敏电阻进行过热保护，并使用日系电解电容，做工用料扎实可靠。
