前言

苹果在今年秋季新品发布会上，苹果正式推出了iPhone 17系列。作为新一代旗舰机型，用户最为关心的充电体验迎来了全新升级，据官网描述搭配40W以上的PD3.2 AVS充电器，可实现20分钟充入50%以上电量。

此外，苹果同步发布的40W USB-C动态快充充电器，通过动态调配，可实现峰值60W、稳定40W持续输出，能够兼顾iPhone与MacBook的充电需求。对于追求更快充电体验的用户而言，这款充电器无疑是iPhone 17系列的“最佳拍档”。

而苹果作为3C数码领域的国际领军企业，体量足够影响到上游供应链的发展趋势，其每次采购器件的选择都会引起行业变动。为助力各位读者朋友了解以往苹果原装充电器所采用的低压功率MOS，充电头网整理了苹果PD快充充电器的拆解案例，看看苹果更青睐哪家低压功率MOS厂商。

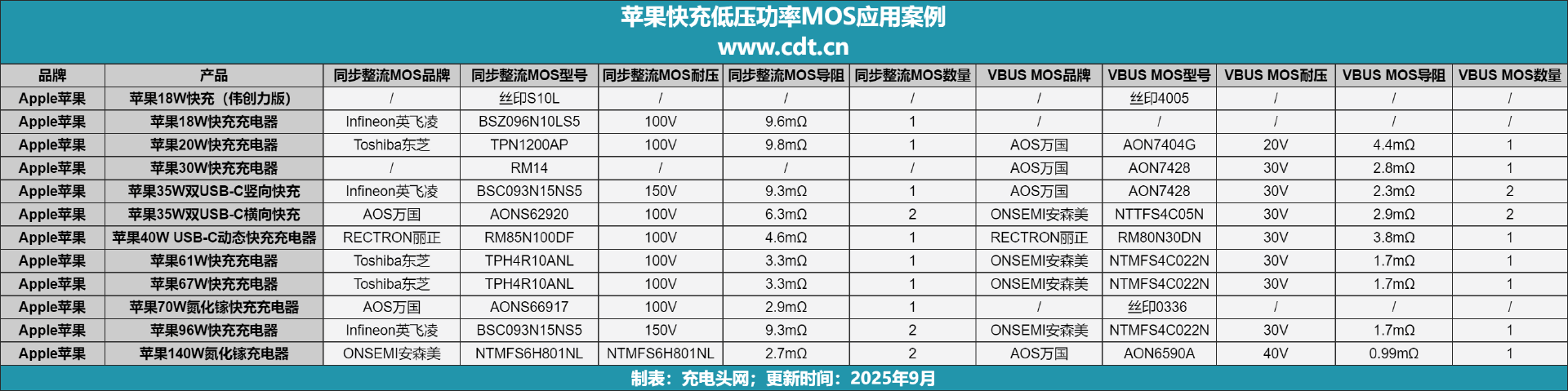

苹果快充低压功率MOS应用案例

文中出现的低压功率MOS如上表所示，详情请参见下文。

苹果18W快充（伟创力版）

iPhone 11 Pro的标配的这款18W USB PD快充充电器（伟创力版）在用料和做工均处于行业前沿。就充电器外壳而言，厚度就将近常规PD充电器的2倍，增加充电器整体的外壳强度，对内部PCBA起到很好的防护作用。

内置低压功率MOS

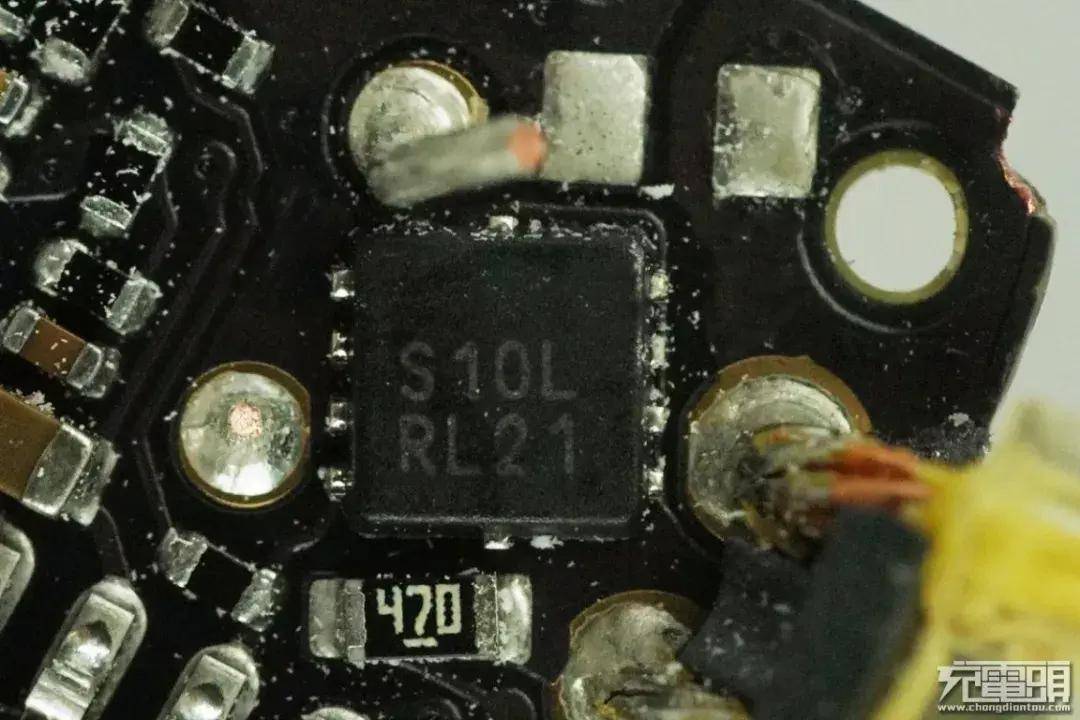

丝印S10L

次级同步整流MOS管，由PI的主控芯片控制。

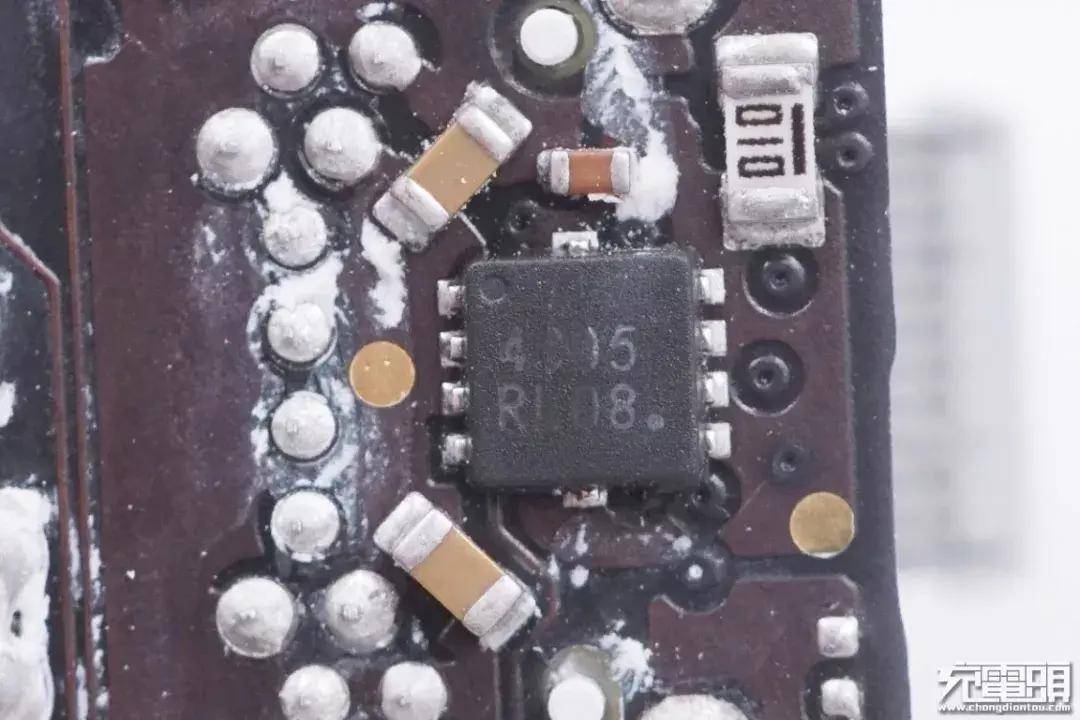

丝印4005

VBUS输出开关管，丝印有些不清晰，隐约可见丝印为4005。

相关阅读：

1、拆解报告：苹果原装18W PD快充充电器（伟创力版）

苹果18W USB PD充电器

苹果18W充电器延续了产品线的高品质，内部用料讲究，做工精湛。采用日系电容，可靠性高寿命长；电容、变压器元件错落放置，空间利用率很高。

内置低压功率MOS

Infineon英飞凌BSZ096N10LS5

同步整流采用英飞凌BSZ096N10LS5，耐压100V，9.6mΩ导阻，配合PI芯片同步整流控制输出。

相关阅读：

1、拆解报告：苹果18W USB PD充电器

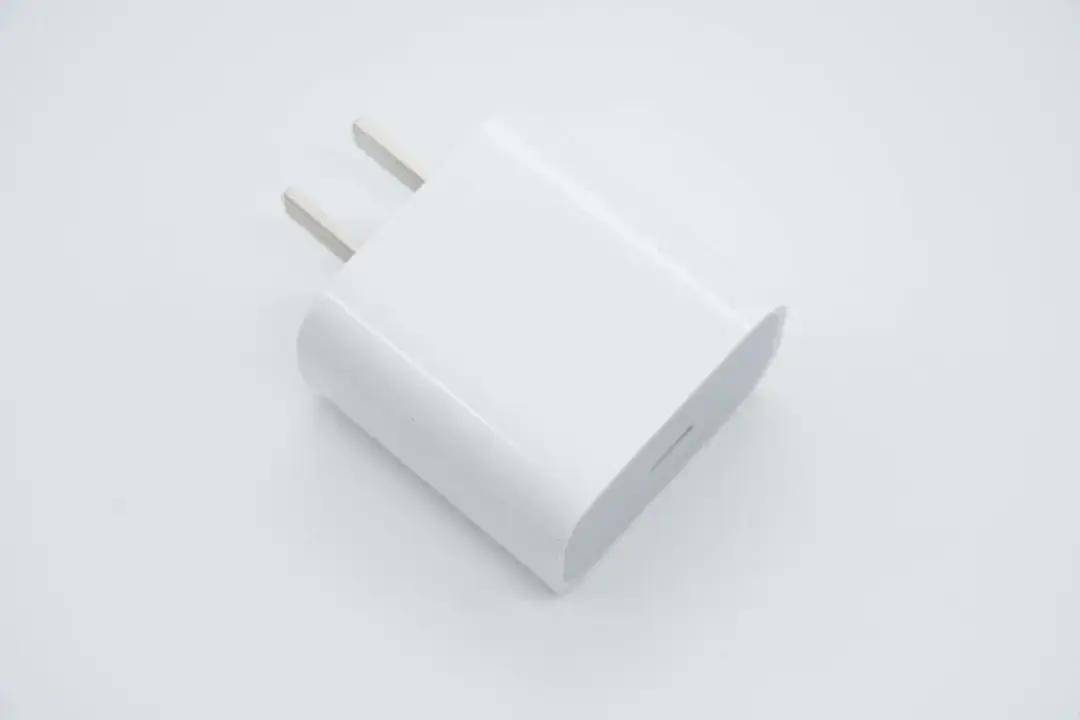

苹果20W快充充电器

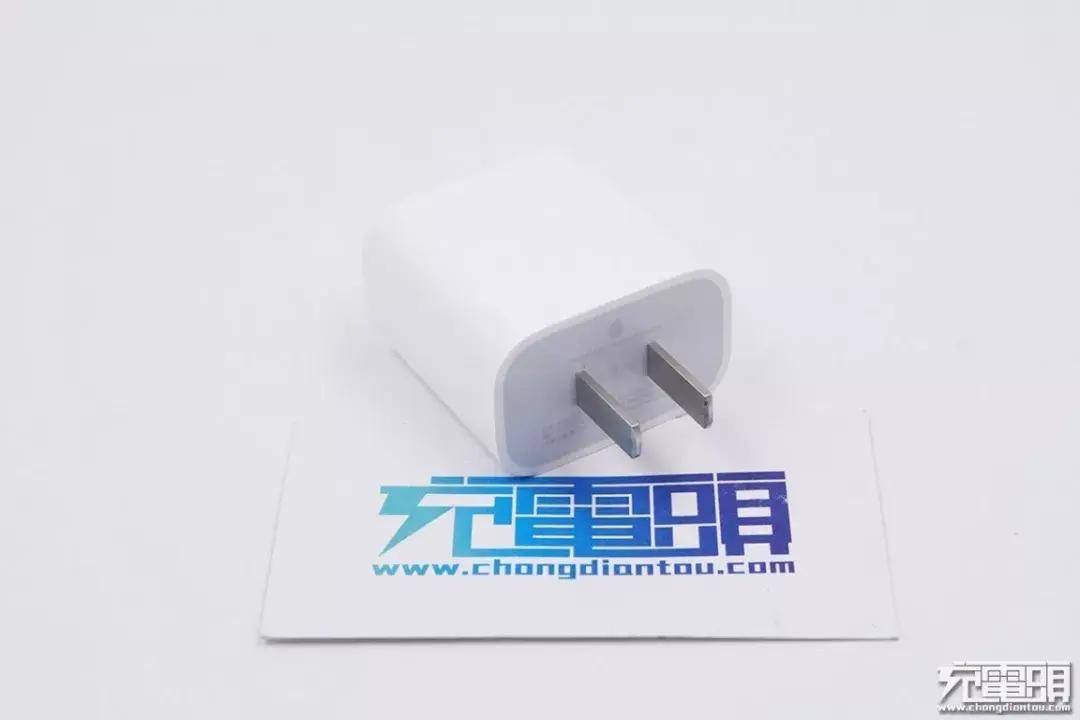

苹果新款20W充电器为经典外观，整体的大小也一样，实测支持PD2.0快充，具备5V3A和9V2.22A两组固定电压档位，外观和性能都与初代版本相同，自然使用体验上别无二致。

内置低压功率MOS

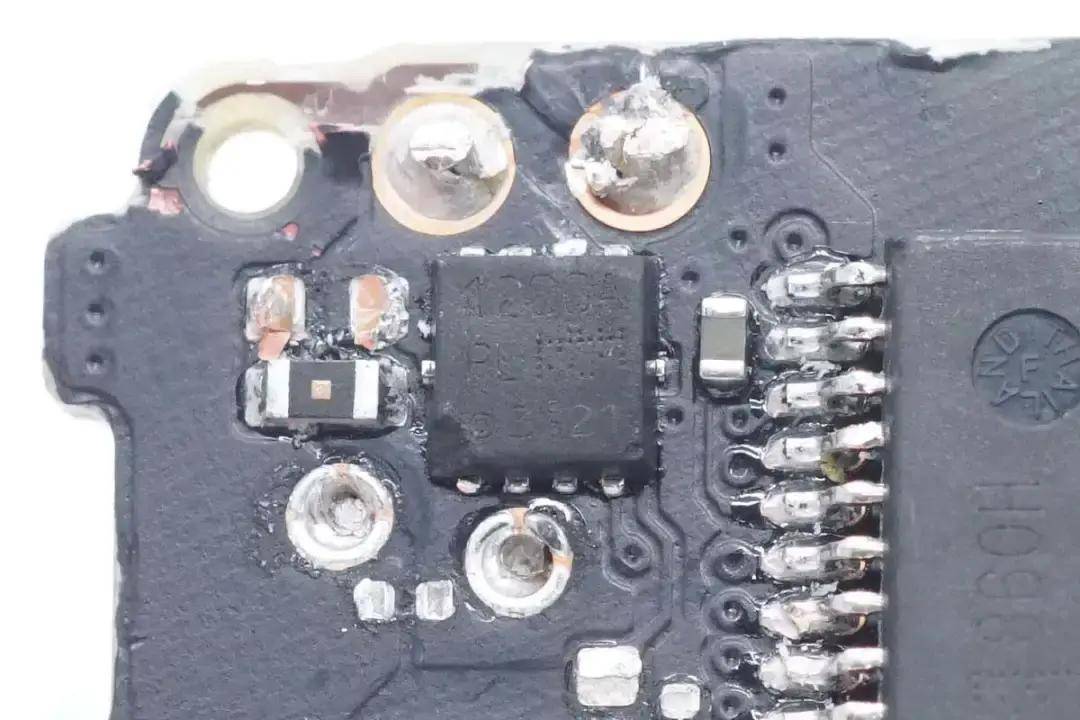

Toshiba东芝TPN1200AP

同步整流管来自东芝，型号TPN1200APL，是一颗耐压100V的NMOS，导阻为9.8mΩ。

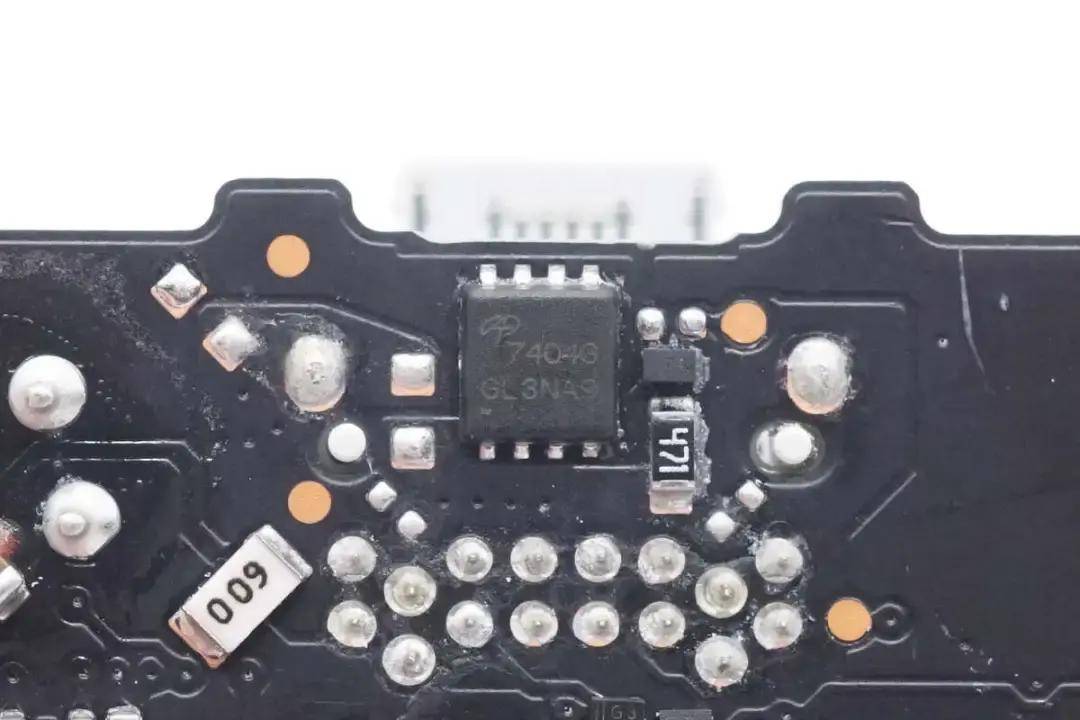

AOS万国AON7404G

输出VBUS开关管采用AOS AON7404G，是一颗耐压20V的NMOS，导阻4.4mΩ，采用DFN3*3封装。

相关阅读：

1、拆解苹果新款20W快充，揭晓全新电路设计！

苹果30W快充充电器

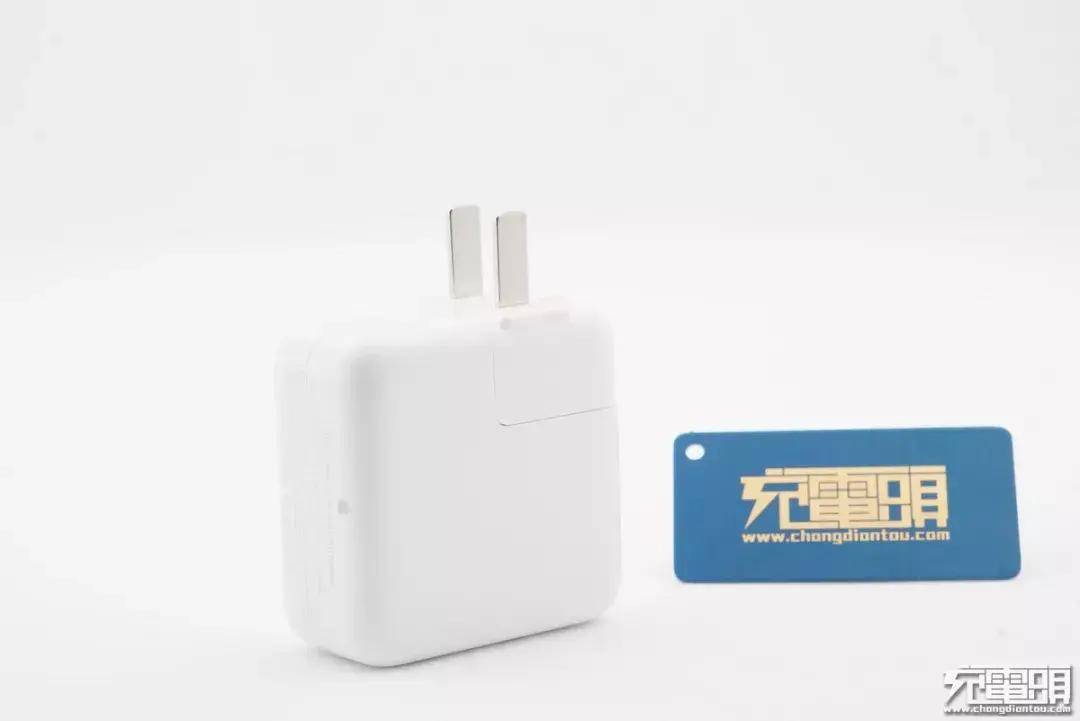

苹果新款30W国行版快充充电器延续了苹果系列充电器的造型设计风格，机身简洁光滑，边角圆润。USB-C口拥有5V3A、9V3A、15V2A、20V1.5A四组电压档位，适合与12 英寸 MacBook与13 英寸 MacBook Air搭配使用，也可以对iPhone 8以后的机型和iPad Pro平板搭配使用，充分利用PD快速充电功能。

内置低压功率MOS

丝印RM14

丝印RM14同步整流管 。

AOS万国AON7428

输出VBUS开关管采用AOS AON7428，NMOS，封装DFN3.3×3.3，导阻2.8mΩ，耐压30V。

相关阅读：

1、苹果新款30W USB PD快充拆解！

苹果35W双USB-C竖向快充

苹果新推出的35W双口充电器采用传统的家族式设计，体积与30W充电器相当。充电器单口支持35W功率输出，并且支持功率自动分配，满足手机和笔记本电脑同时充电需求。USB-C口具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位，在接入第二个设备时，先前接入的设备不会断电，改进了用户体验。

内置低压功率MOS

Infineon英飞凌BSC093N15NS5

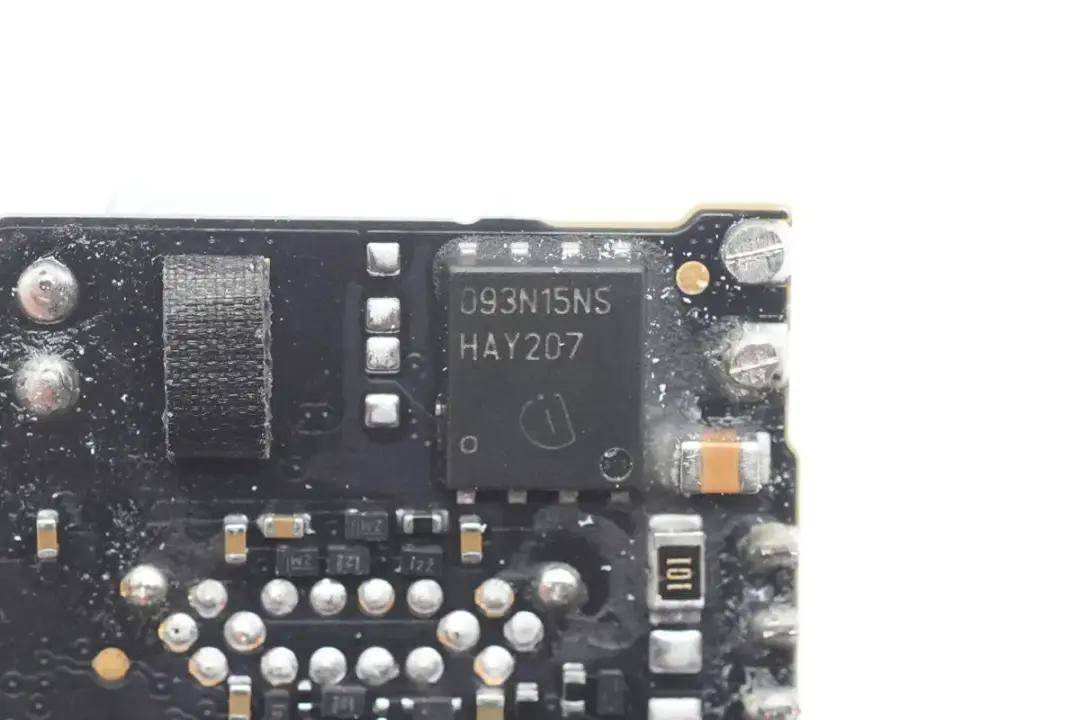

同步整流管来自英飞凌，丝印093N15NS，实际型号为BSC093N15NS5，是一颗耐压150V的NMOS，导阻为9.3mΩ，采用SuperSO8封装。

AOS万国AON7428

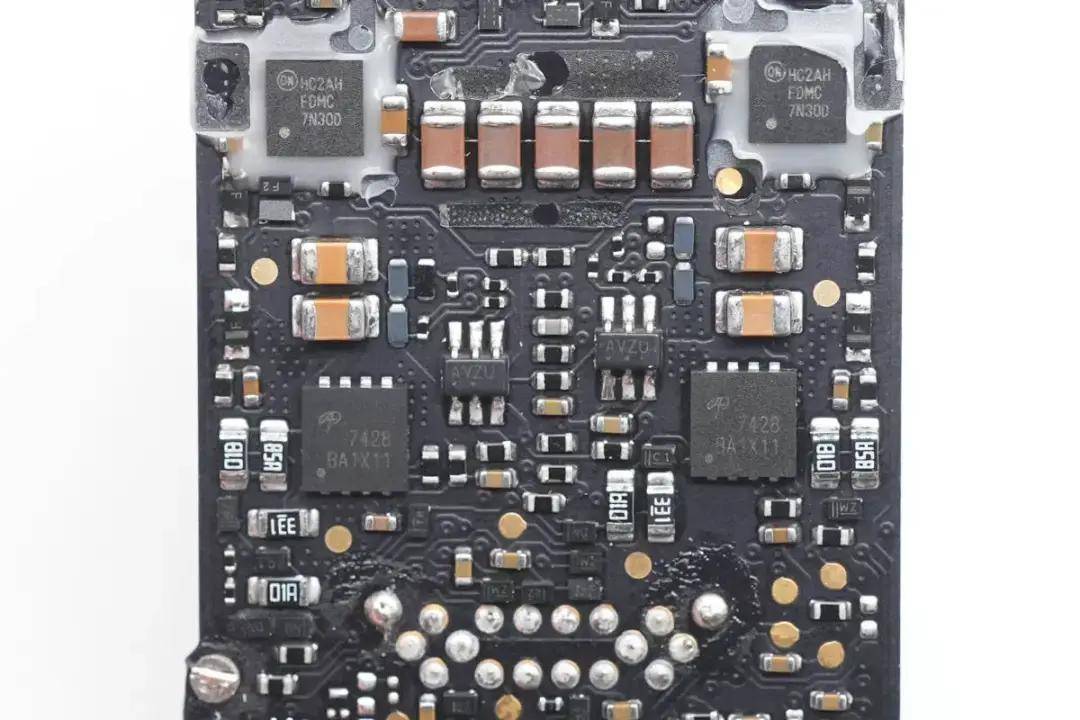

两颗输出VBUS开关管来自AOS，型号为AON7428，是一颗耐压30V的NMOS，导阻2.3mΩ，采用DFN3.3*3.3封装。

相关阅读：

1、可更换多国转换插头，拆解苹果原装35W双USB-C快充

苹果35W双USB-C横向快充

苹果35W双C口充电器与传统的家族式设计不同，和港版折叠插脚的充电器外形设计类似。其内置两个USB-C接口，单口35W输出功率满足MacBook Air 2022充电，同时还可为两台iPhone充电，充分满足苹果用户的快充需求。

内置低压功率MOS

AOS万国AONS62920

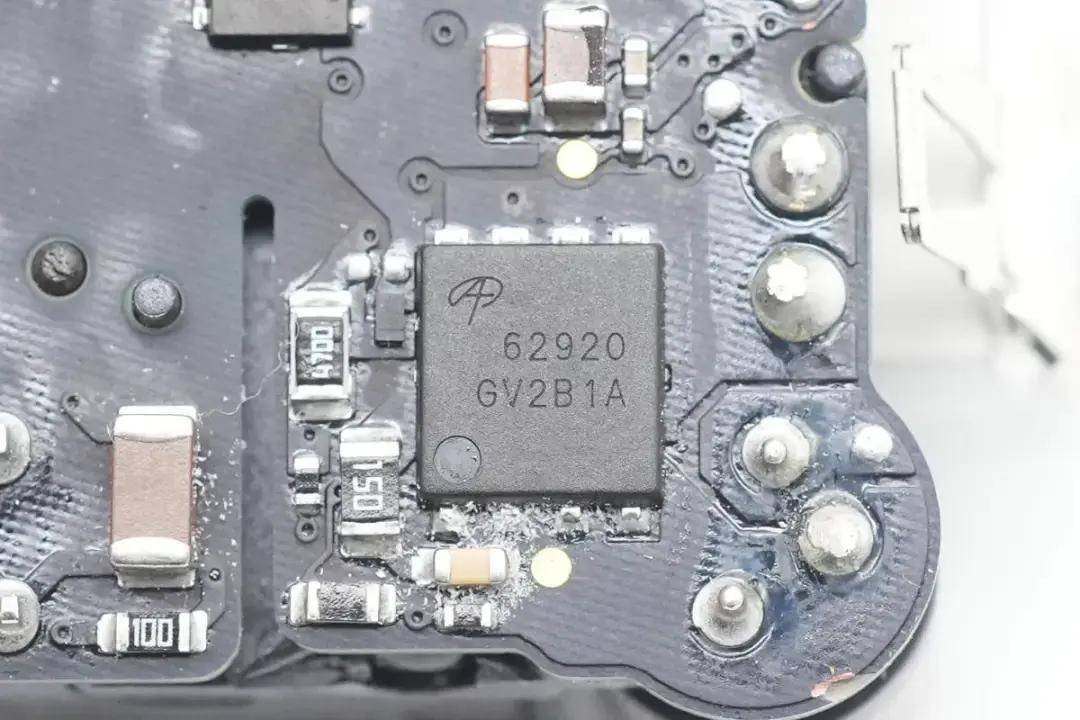

同步整流管来自AOS，型号为AONS62920，是一颗耐压100V的NMOS，导阻6.3mΩ，采用DFN5*6封装。由PI主控芯片输出同步整流信号控制导通，进行同步整流。

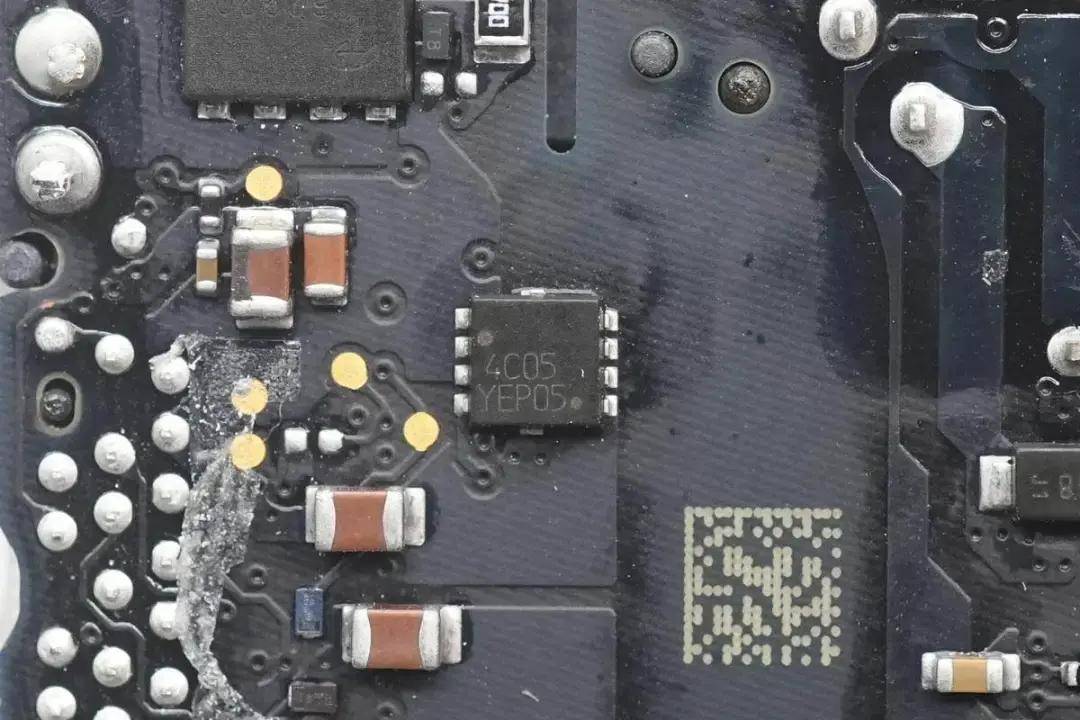

ONSEMI安森美NTTFS4C05N

丝印4C05的MOS管，实际型号为NTTFS4C05N，来自安森美，是一颗耐压30V，导阻2.9mΩ的NMOS，采用WDFN8封装。

相关阅读：

1、拆解报告：苹果原装35W双C口快充充电器

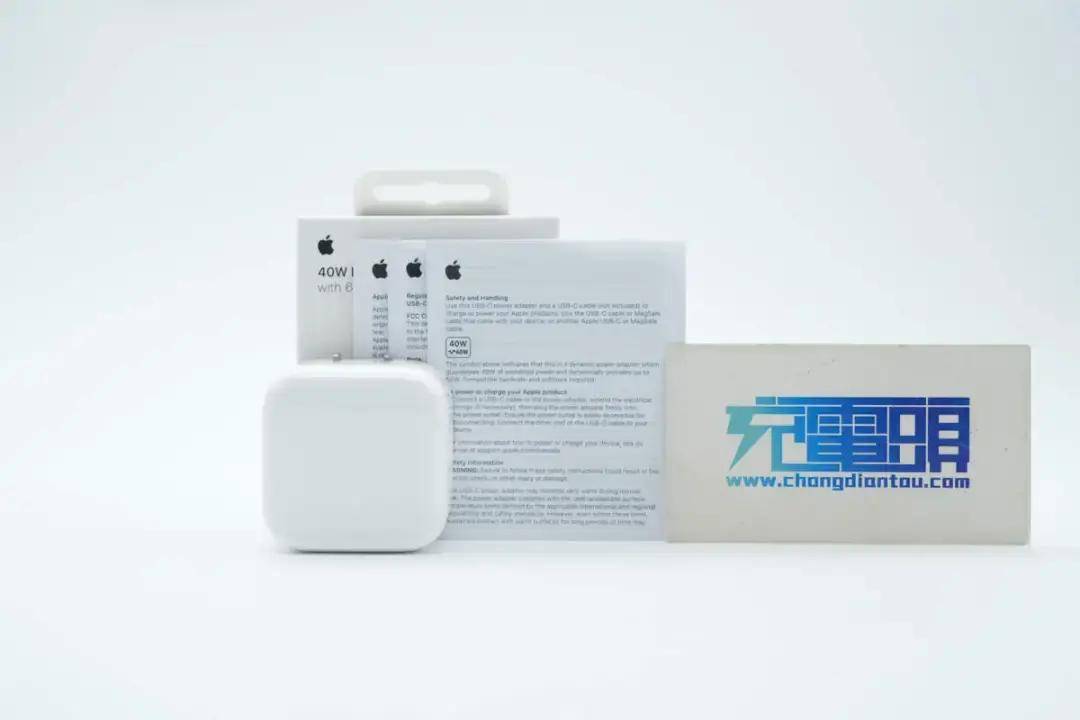

苹果40W USB-C动态快充充电器

苹果40W动态快充充电器延续了此前35W款样式进行设计，更为紧凑便携的外形配备新国标可折叠插脚，无论是在家、在办公室还是出门在外，充电都变得更快更便捷。所谓独特的动态快充可以理解为“峰值60W、稳定40W”，其可以依据设备需求智能调节输出功率，既满足iPhone的快充需求，又可适配MacBook的大功率充电场景。在明确iPhone 17系列机型充电大升级的情况下，这款新品很值得新机用户入手。

内置低压功率MOS

RECTRON丽正RM85N100DF

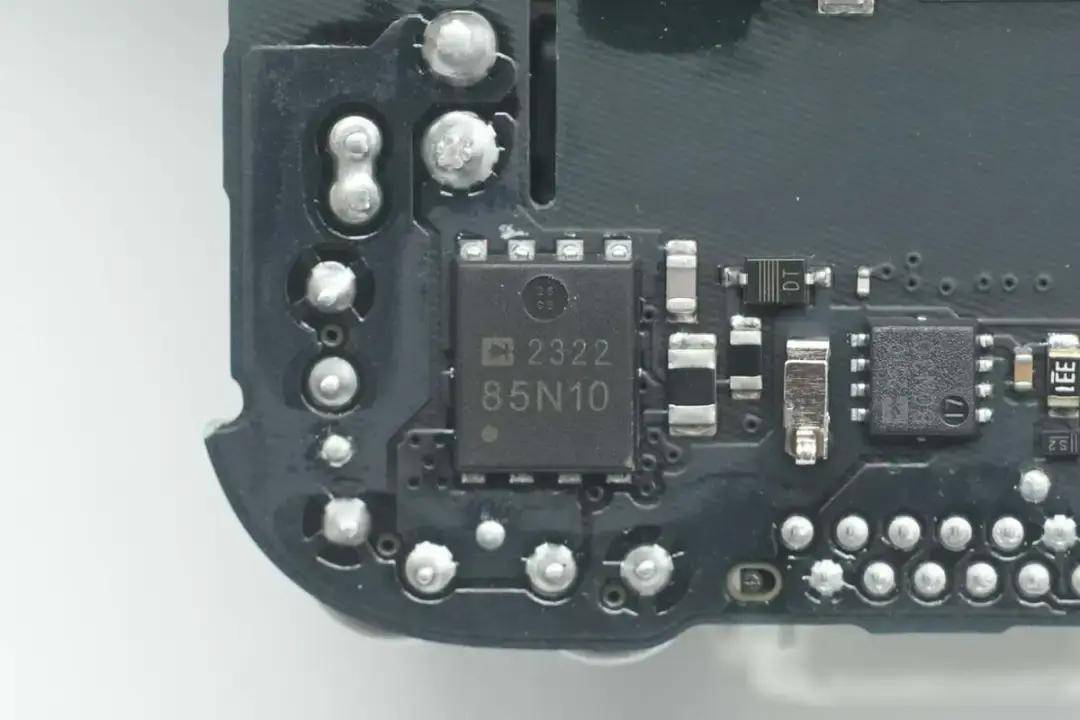

同步整流管来自RECTRON丽正，型号RM85N100DF，NMOS管，耐压100V，导阻4.6mΩ，采用DFN5*6-8L封装。

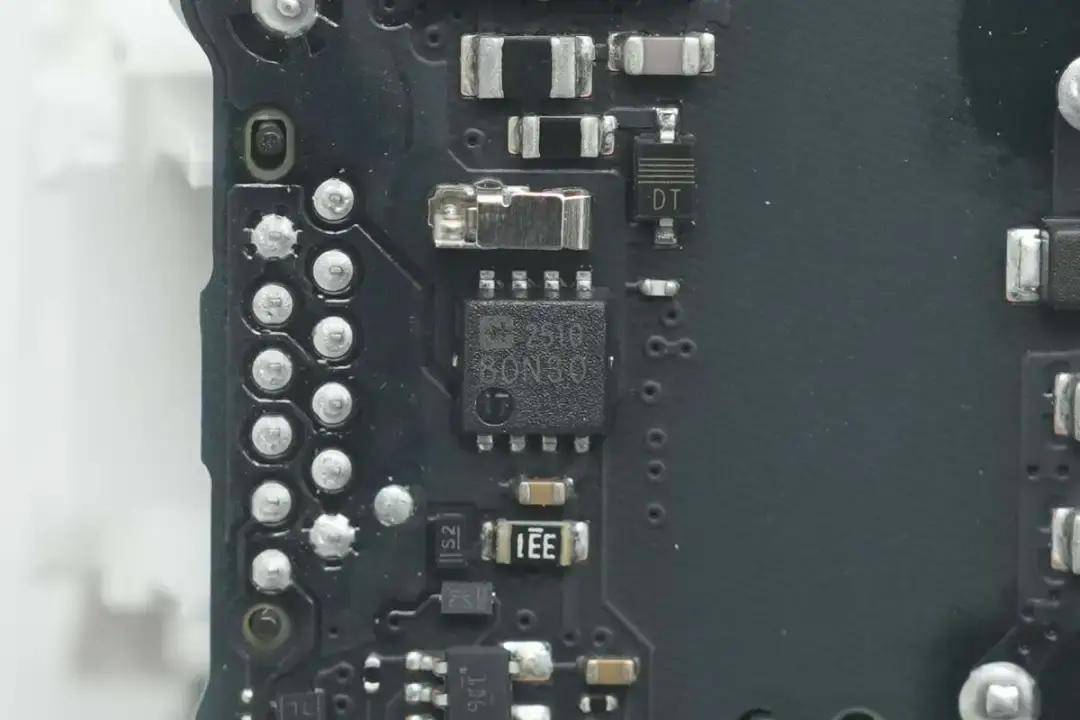

RECTRON丽正RM80N30DN

VBUS开关管同样来自丽正，型号RM80N30DN，NMOS管，耐压30V，导阻3.8mΩ，采用DFN3x3封装。

相关阅读：

1、拆解报告：苹果原装40W USB-C动态快充充电器

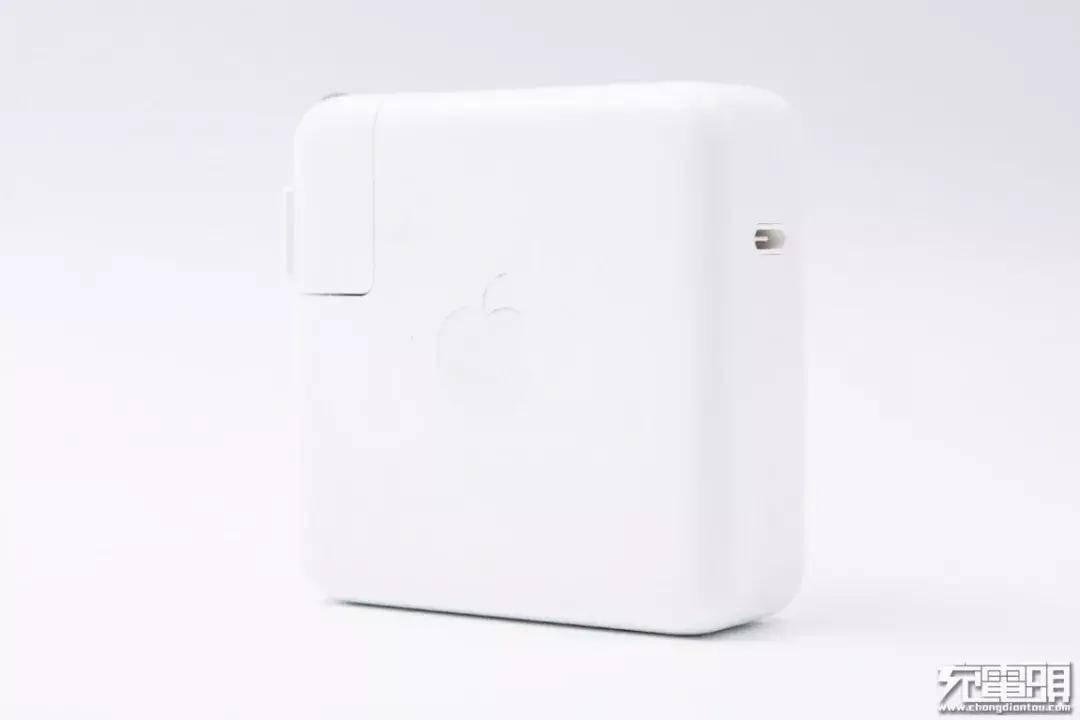

苹果61W快充充电器

苹果新款61W USB PD快充充电器A1947在外观体积方面与老款61W保持一致，输出方面稍有更新，新增了15V的电压档位，输出档位涵盖了常用电压，不仅可用于给Mackbook充电，还可以适配iPhone、iPad等产品，对手机和电脑用户都很友好。

内置低压功率MOS

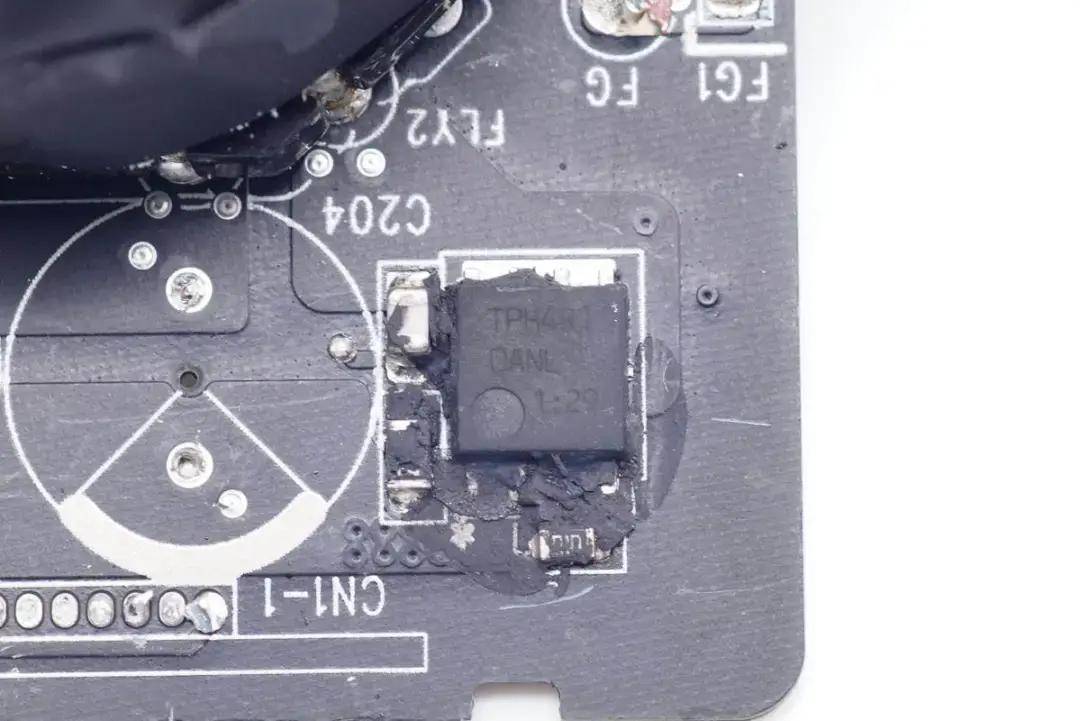

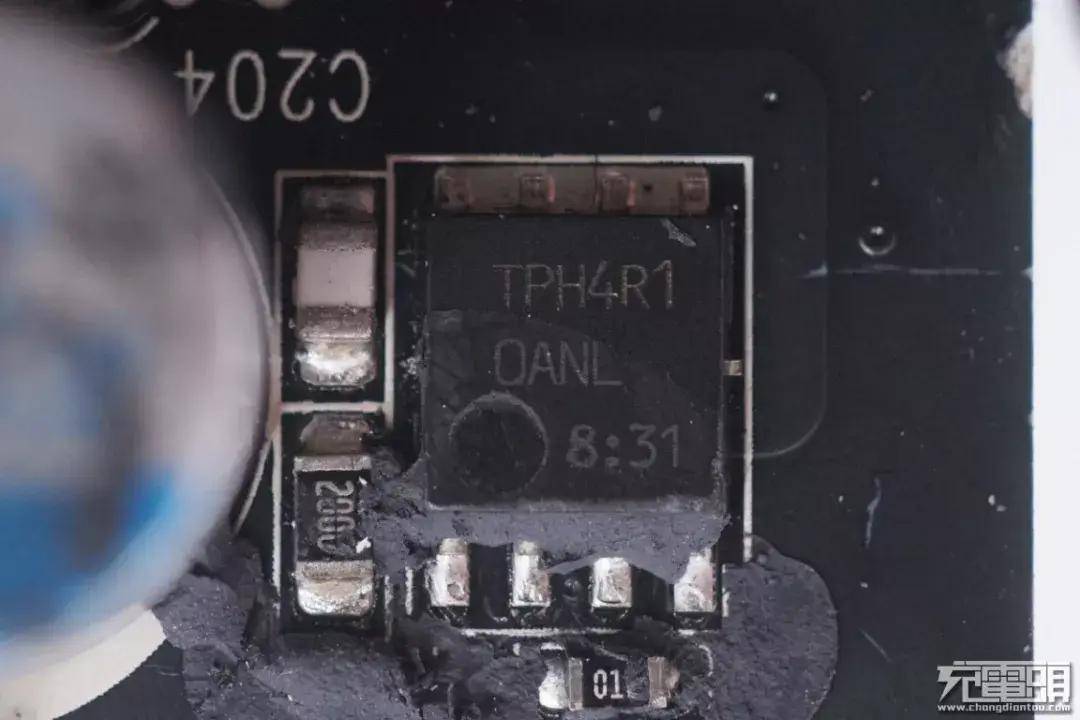

Toshiba东芝TPH4R10ANL

内置一颗东芝的同步整流MOS管，型号TPH4R10ANL，100V，3.3mΩ导阻。

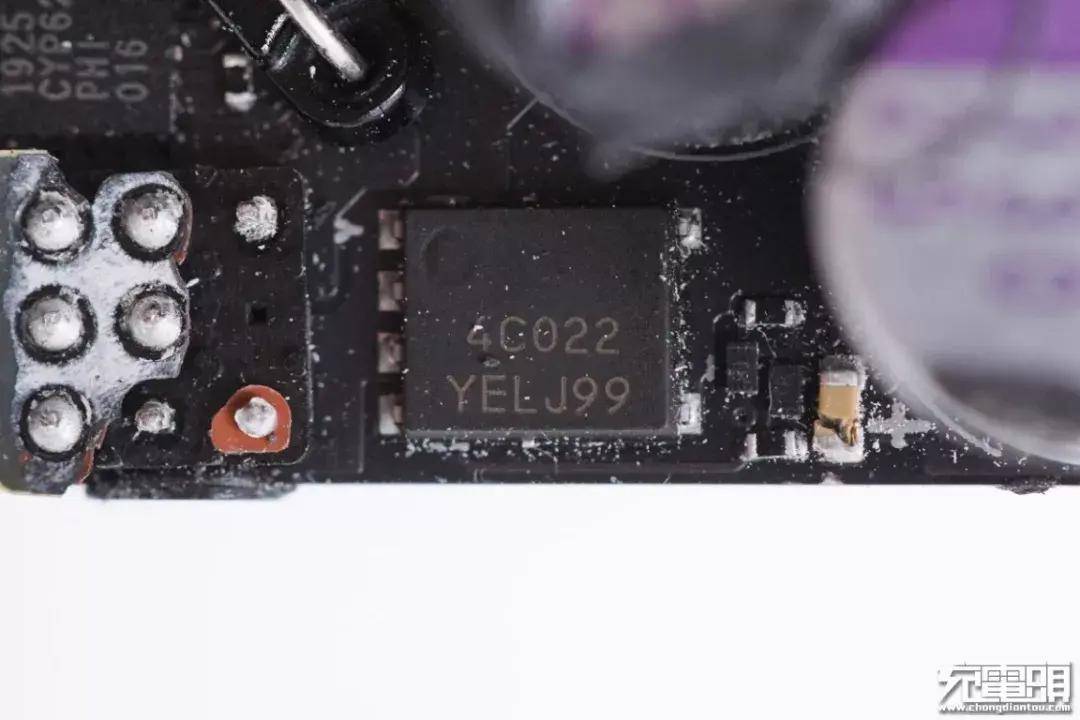

ONSEMI安森美NTMFS4C022N

输出VBUS开关来自安森美NTMFS4C022N，耐压30V，导阻低至1.7mΩ，有助于提高充电器能效。

相关阅读：

1、拆解报告：苹果新款61W USB PD快充充电器A1947

苹果67W快充充电器

如果大家之前有看过新款苹果原装61W充电器拆解，那么就会明显感觉到，苹果这款67W充电器，无论是外观尺寸还是内部电路布局、元器件用料几乎没有升级和更新。不免让人想到这就是在原有61W的方案上，仅对协议芯片的固件进行更新，使其能够在20V电压下输出3.3A电流，毕竟苹果充电器的余量一向都是很充足。

内置低压功率MOS

Toshiba东芝TPH4R10ANL

一颗东芝的同步整流MOS管，型号TPH4R10ANL，100V，3.3mΩ导阻。

输出端设有一颗VBUS开关管，安森美 NTMFS4C022N，耐压30V，导阻低至1.7mΩ，有助于提高充电器能效。

相关阅读：

1、拆解报告：苹果原装67W PD快充充电器

苹果70W氮化镓快充充电器

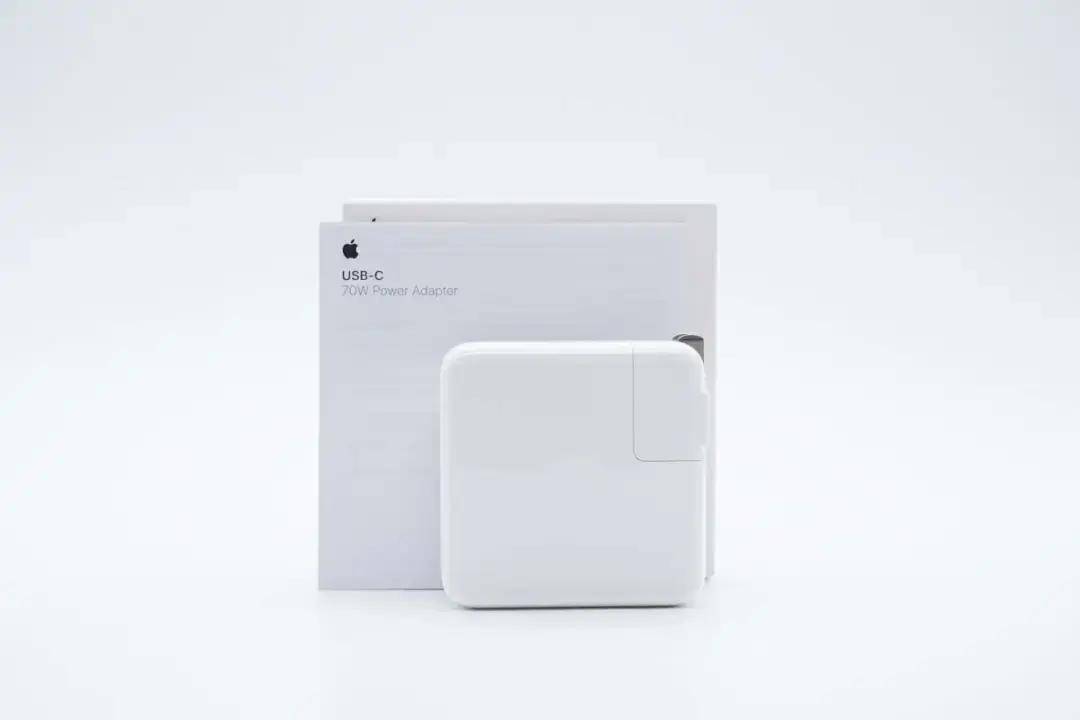

苹果70W充电器型号为A2743，为单USB-C接口，外观为苹果传统家族式设计，充电器具备可更换折叠插脚，还可以更换延长线使用。

内置低压功率MOS

AOS万国AONS66917

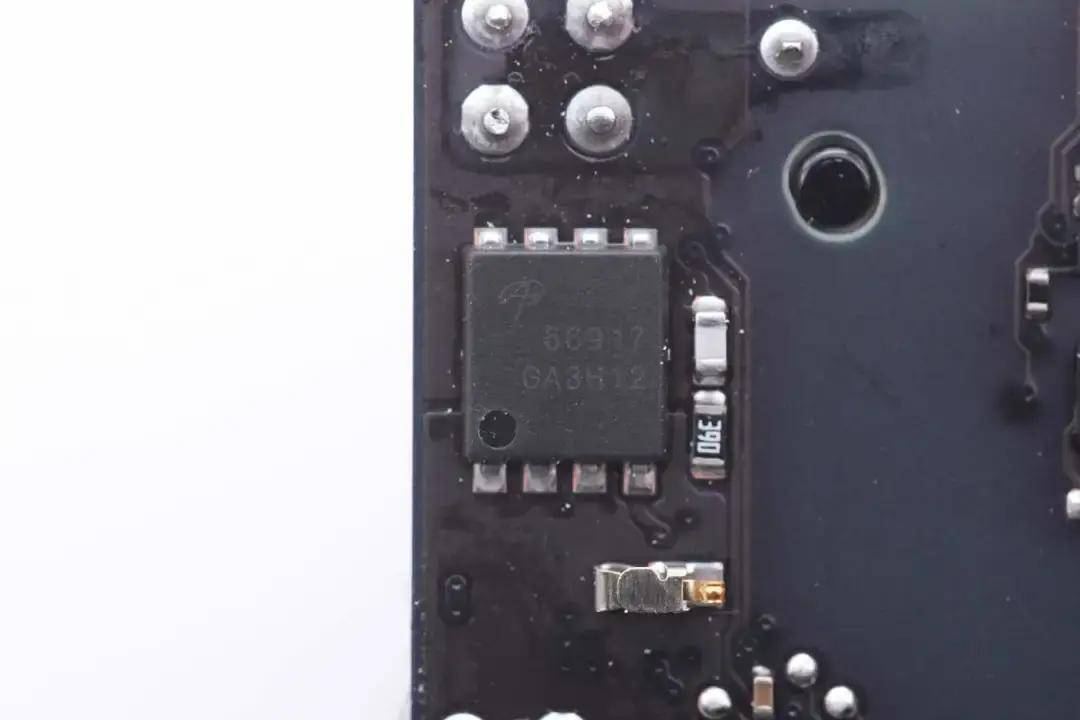

同步整流管来自AOS，型号AONS66917，是一颗耐压100V的NMOS，导阻2.9mΩ，采用DFN5*6封装。

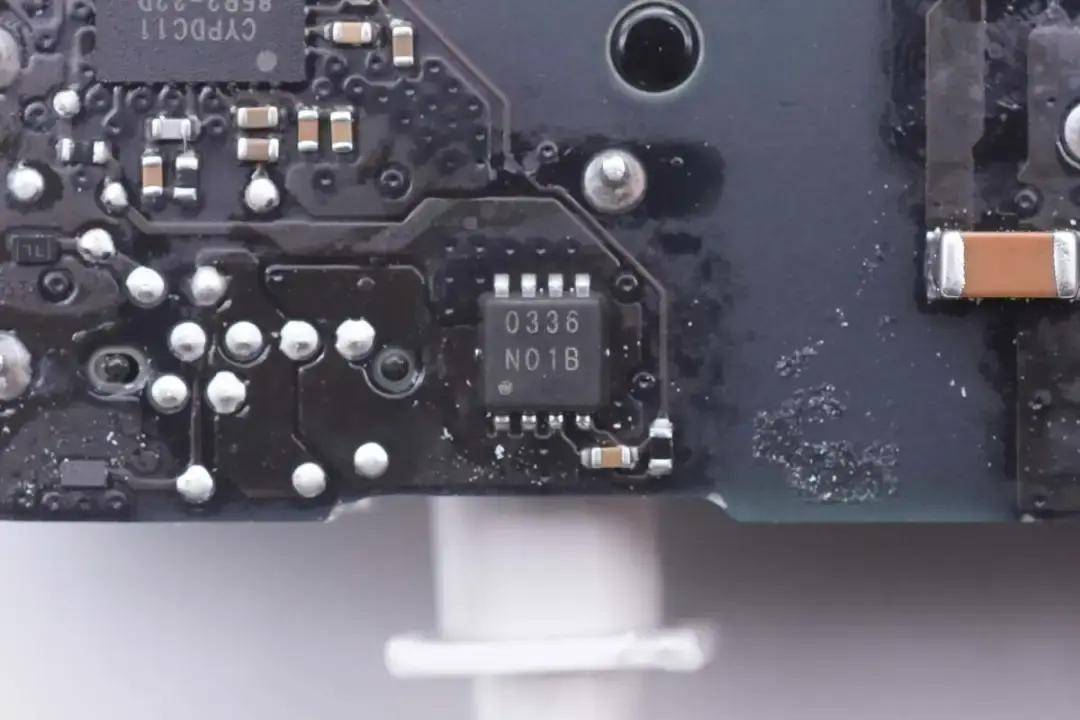

丝印0336

输出VBUS开关管丝印0336。

相关阅读：

1、拆解报告：苹果70W氮化镓快充充电器

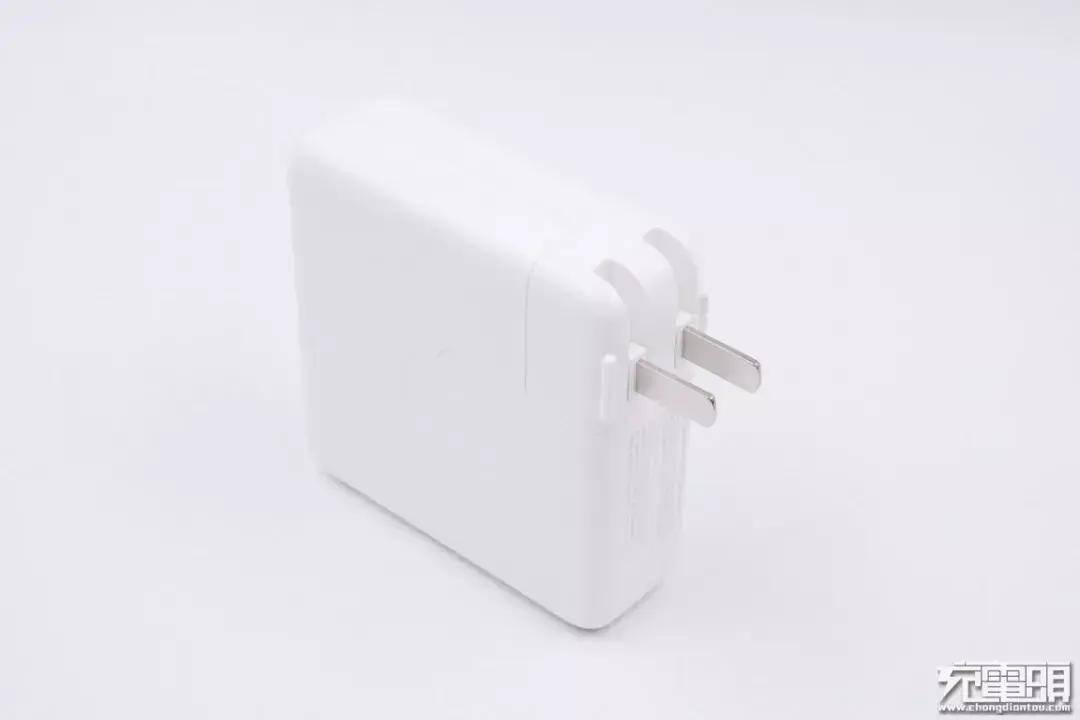

苹果96W USB PD快充充电器A2166

这款苹果原装96W USB PD快充充电器A2166充电器延续了苹果充电器的典型外观设计，USB-C接口改为塑料外壳可以减少数据线插头的磨损，此外插脚同样可折叠并且规格可以随意更换，非常灵活。虽然说是为新款MacBook Pro标配的电源适配器，在MacBook Pro上可发挥其最佳的充电效果，但是USB-C接口具备良好的兼容性以及5.2V/3A、9V/3A、15V/3A和20.5V/4.7A四组固定电压档位，也可以给其他电子产品进行快充充电。

内置低压功率MOS

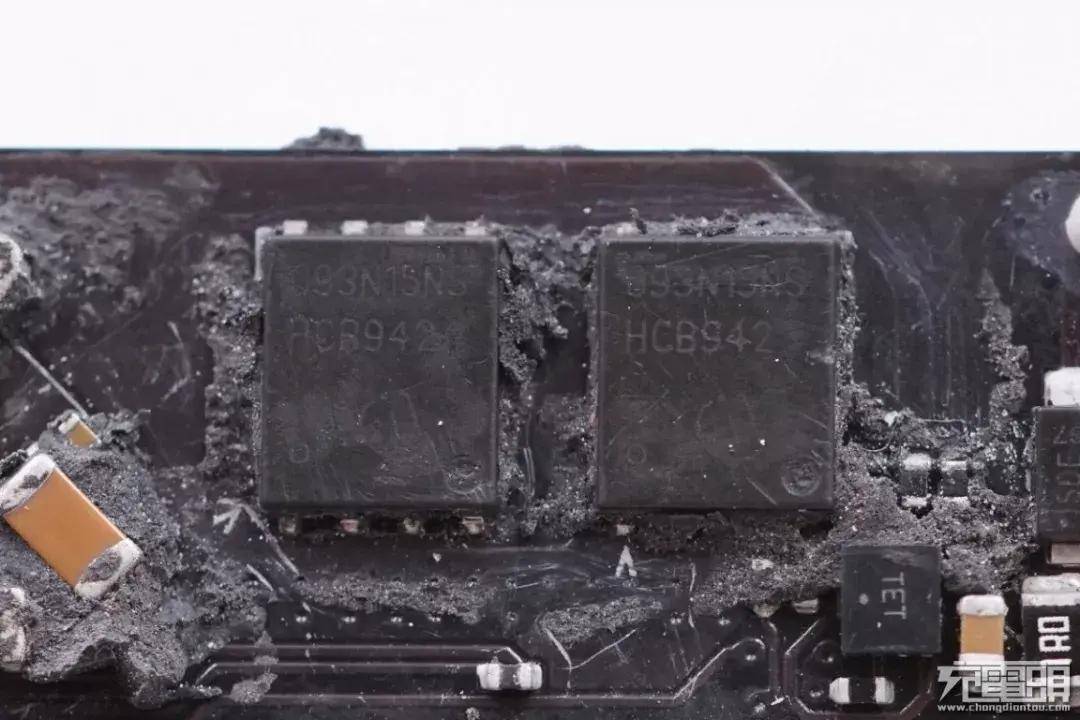

Infineon英飞凌BSC093N15NS5

次级同步整流MOS，型号BSC093N15NS5，两颗并联，来自英飞凌，耐压150V，导阻9.3mΩ。

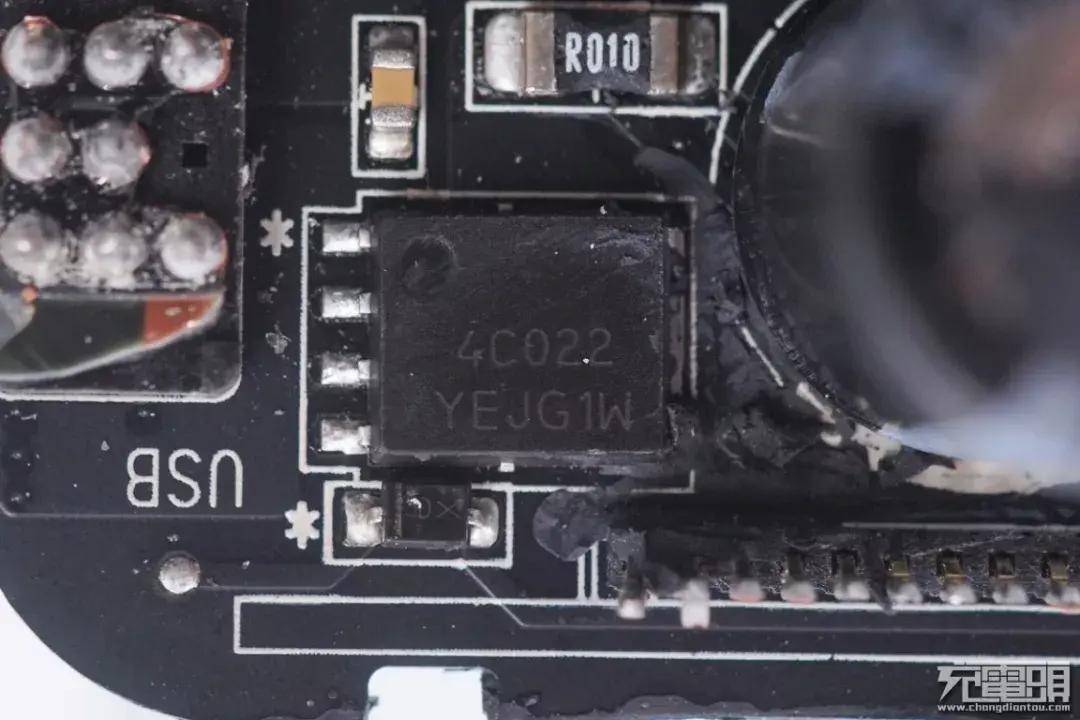

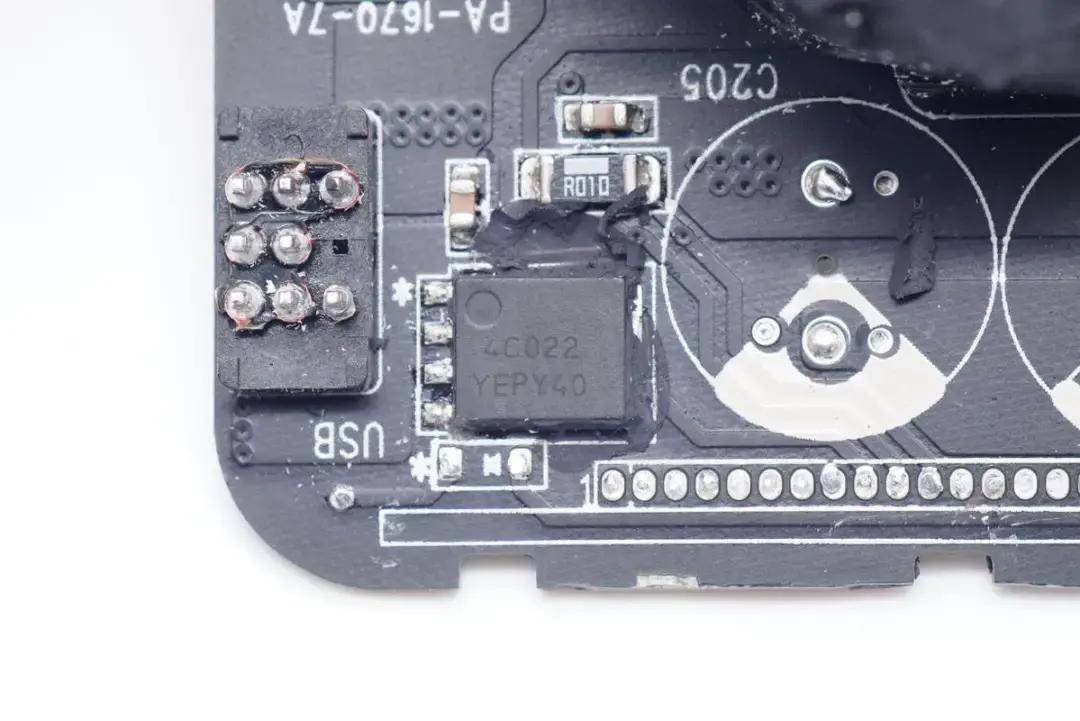

ONSEMI安森美NTMFS4C022N

输出VBUS开关管丝印4C022，实际型号为NTMFS4C022N，来自安森美，耐压30V，导阻1.7mΩ。

相关阅读：

1、拆解报告：苹果96W USB PD快充充电器A2166

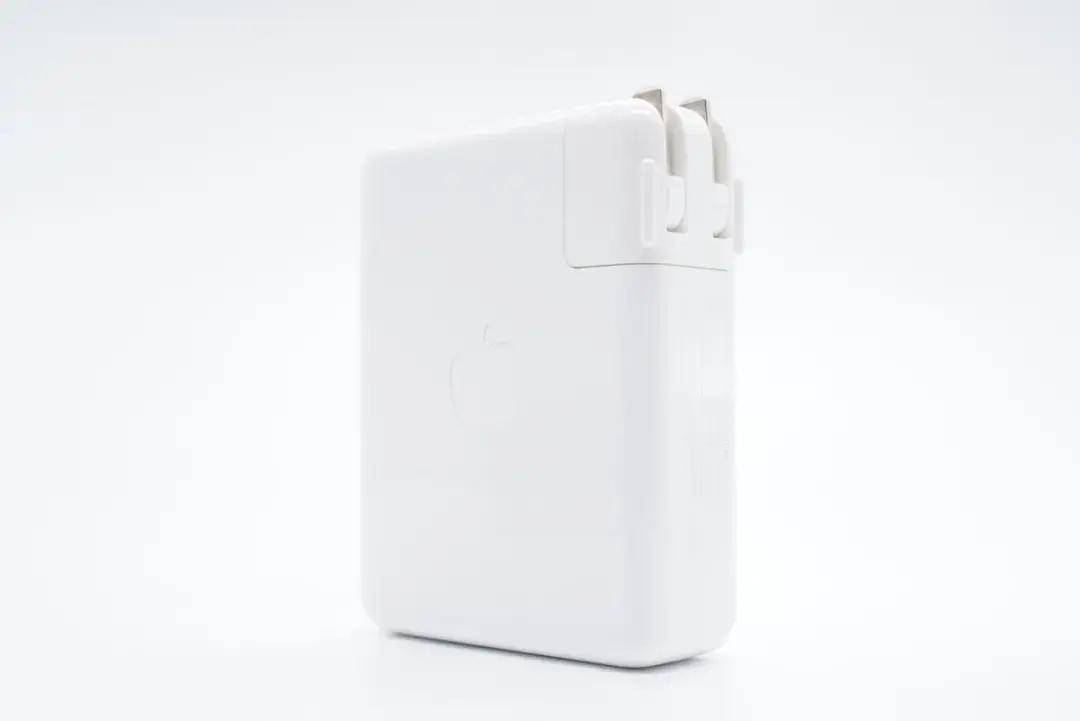

苹果140W氮化镓充电器

苹果这款140W氮化镓充电器作为新款MacBook Pro标配充电器，延续光滑圆润风格设计，配备独立模块设计可拆卸折叠插脚，便携便用。当然作为首款支持USB PD3.1快充的充电器，支持最大28V5A 140W快充，性能也是杠杠的。

内置低压功率MOS

ONSEMI安森美NTMFS6H801NL

同步整流管为安森美NTMFS6H801NL，耐压80V，导阻2.7mΩ。

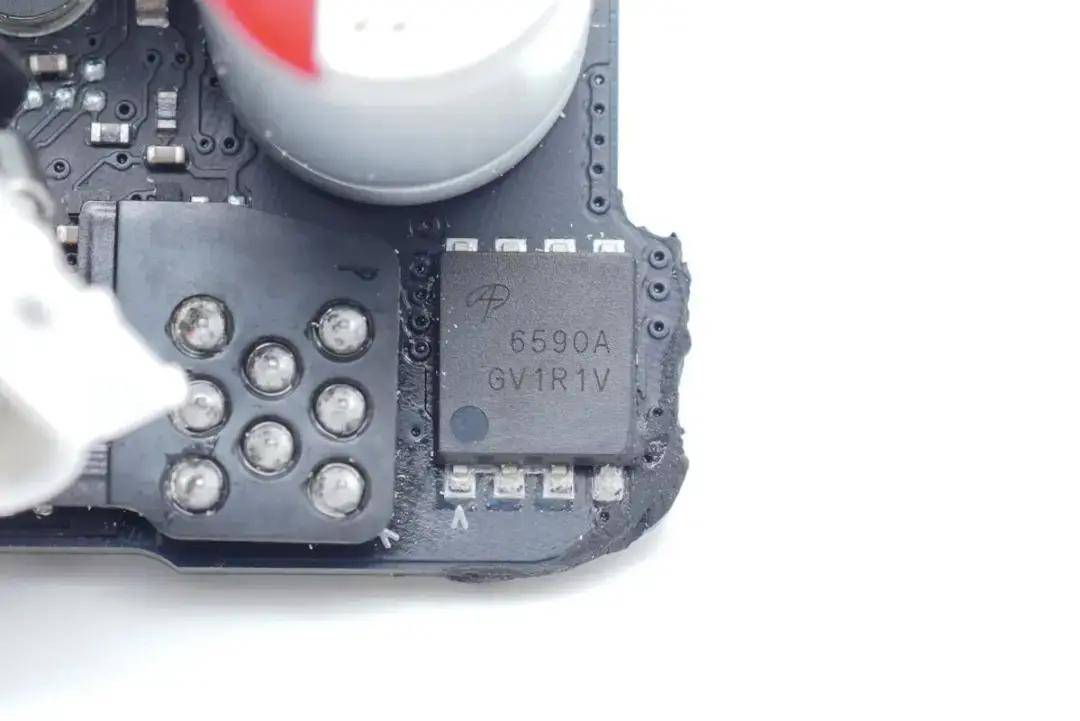

AOS万国AON6590A

输出VBUS开关管来自AOS万代，AON6590A，耐压40V，导阻0.99mΩ，DFN5*6封装

相关阅读：

1、拆解报告：苹果新款MacBook Pro16标配140W氮化镓充电器

充电头网总结

通过梳理苹果近年来多款原装快充充电器的拆解案例可以看到，苹果在低压功率MOS的选择上覆盖了多家国际厂商，器件的封装形式、导阻和耐压范围也随着充电器功率段的不同而呈现多样化。整体来看，苹果在充电器设计上始终兼顾了性能、稳定性与用户体验，而其采购策略和器件选型也在一定程度上影响了行业供应链的技术迭代和市场格局。随着40W新形式动态快充的推出，苹果的充电产品线再次出现了新的变化。未来充电头网还将持续关注苹果在快充方案中的功率器件设计思路。
