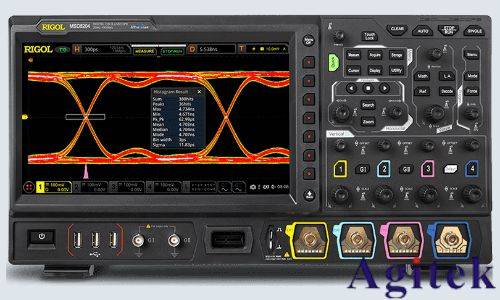

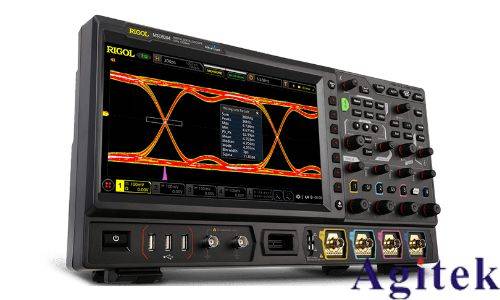

电源噪声测试是评估电源性能的重要环节，普源MSO8000示波器凭借其高精度与多功能性成为工程师的首选工具。为确保测试结果的准确性，需掌握以下五个关键设置步骤。

一、探头选择与接地优化

示波器探头的选择直接影响测量精度。建议使用低衰减比（×1）探头，避免高衰减比（×10）引入额外噪声。接地方式尤为关键：禁用传统接地夹，改用接地弹簧或短接帽，缩短接地线长度至5mm以内，减少环路面积以抑制高频干扰。若测试高共模噪声，可改用差分探头提升抗干扰能力。

二、耦合模式与带宽限制

选择AC耦合模式滤除直流分量，聚焦交流纹波与噪声。根据被测电源的频率范围，启用示波器带宽限制功能（通常设为20MHz），抑制探头与电缆引入的高频干扰。若关注低频噪声（如1/f噪声），需关闭带宽限制并采用DC耦合。

三、垂直灵敏度与时基设置

为清晰捕捉微小纹波，将垂直灵敏度调整至示波器最灵敏档位（如2mV/div）。时基设置需兼顾频率与波形细节：若测试开关电源纹波（典型100kHz~1MHz），可将时基设为50us/div~1ms/div；若分析低频噪声，可适当延长至10ms/div观察趋势。

四、触发设置与波形稳定

采用边沿触发模式，选择信号上升沿或下降沿作为触发源，并调整触发电平至波形中间位置，确保每次捕获的波形相位一致。若噪声波动较大，可启用触发抖动抑制功能，提升波形稳定性。

五、示波器底噪校准与对比

测试前需确认示波器自身底噪：短接探头后，在相同设置下观察底噪水平。实际测量结果需减去示波器底噪，确保测试精度。例如，若示波器底噪为100μV，被测纹波为500μV，则实际纹波应为400μV。

关键注意事项

1. 避免探头靠近高频干扰源（如变压器、开关元件）；

2. 定期校准示波器探头与仪器，确保性能稳定；

3. 负载变化会影响纹波大小，测试时需明确负载条件。

通过以上设置，普源MSO8000示波器可有效抑制干扰、精准捕获电源噪声，为电源设计优化与故障排查提供可靠依据。
