小电阻接地柜如何安装
创始人
2025-09-30 17:04:16
0次

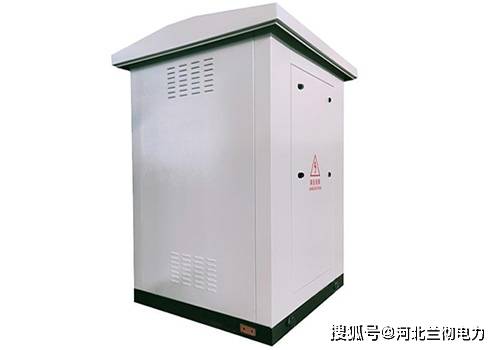

小电阻接地柜用于户内或户外，柜体采用不锈钢板或冷轧钢板喷塑制成；电阻值可从1欧姆到2000欧姆，电流从0.5A到1000A设计；可以加装电阻柜控制器，记录设备运行的状态。
中性点接地电阻柜安装前应做好基础、电缆沟、预埋好进出线电缆和保护管，安装时应满足相关标准、规程规定，设备之间需满足相应电压等级绝缘距离要求，同时应考虑设备的通风、散热以及安装维护等。
使用叉车将设备运抵安装现场，取下固定底座的螺栓，小心开箱取出设备，拆包装时应防止损坏外壳、顶部或侧面安装的套管；使用叉车时应注意使叉车对准底壳的角钢处，以免损坏设备底板。
小电阻接地柜可安装于专用基础上或混凝土台上，水平放置。通过柜底的螺栓孔用地脚螺栓固定在基础上，若安装于混凝土基础上，建议采用膨胀螺栓来固定。
电阻元件接地端通过单芯电缆或连接排与接地网可靠连接。电缆的一端自下而上经柜底电缆孔接入电阻柜，与电阻元件接地端或零序电流互感器输出端可靠连接，电缆在穿孔处要用电缆护圈保护，并加以封堵。接地电阻柜的进线端用单芯电缆或铜排连接至接地变或电阻器的进线端；柜内二次接线；检查、紧固柜内所有固定及连接螺栓，保证牢固连接可靠。外壳经接地螺栓可靠接地。
安装了小电阻接地柜后，当发生非金属性接地时，受接地点电阻的影响，流过接地点和中性点的电流比金属性接地时明显降低，同时，健全相电压上升也降低，零序电压值约为单相金属性接地的一半。由此可见，采用中性点经电阻接地，有接地故障时可起到限流降低电压的作用。
