随着消费电子、通讯终端及汽车电子等领域对设备体积与性能的要求日益提升，内部元器件的集成与微型化已成为不可逆转的技术潮流。在此背景下，一体成型电感以其独特的结构优势和出色的电气性能，正成为推动电子设备实现小型化、轻薄化设计的关键力量。

  传统绕线电感在应对高频化、大电流电路设计时，常面临体积较大、磁屏蔽效果不足以及易产生电磁干扰等问题。这在一定程度上限制了设备内部空间的有效利用与整体性能的优化。一体成型电感的出现，为这一行业难题提供了优的解决方案。

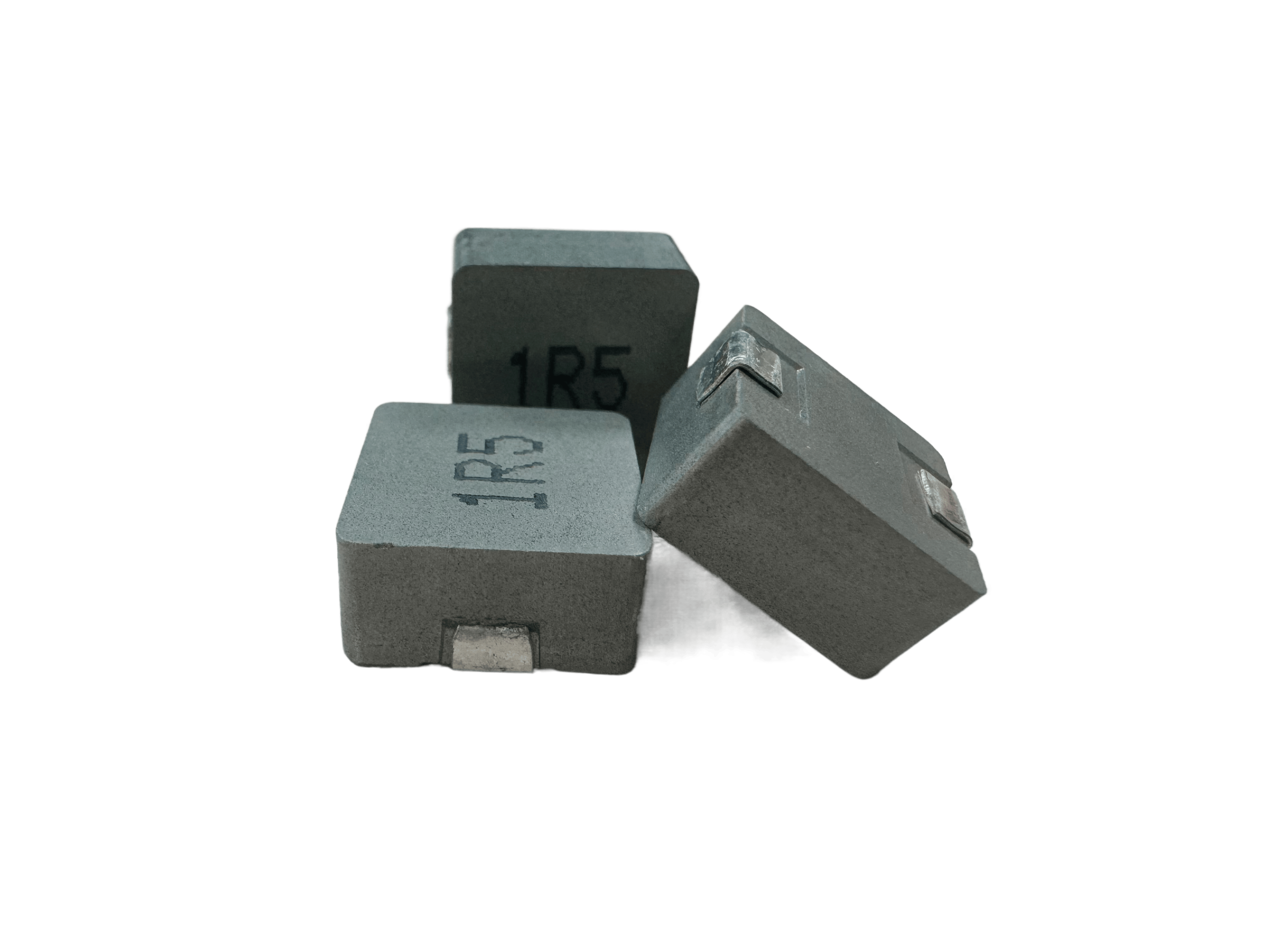

  该技术采用金属磁性粉末进行压铸成型，将线圈完全嵌入磁性体内，形成坚固的整体结构。这一设计带来了多方面的积极改变：

  首先，在结构尺寸上，一体成型电感实现了更为紧凑的物理设计。其扁平化、高密度的封装形式，极大地节约了电路板上的宝贵空间，允许工程师在更小的设备内布局更多功能或采用容量更大的电池，直接助力终端产品外观设计的轻、薄、巧。

  其次，在电气性能方面，由于采用磁性材料包裹结构，一体成型电感具备优良的磁屏蔽效果，能有效抑制电磁干扰，降低对周围敏感元件的噪声影响，提升整机运行的稳定性与可靠性。同时，其低直流电阻、高饱和电流特性，能够更好地满足现代处理器等芯片对高效率、大电流供电的严苛要求。

  目前，一体成型电感已广泛应用于智能手机、平板电脑、可穿戴设备、服务器、网络通信设备及新能源汽车的电源管理系统等领域。在这些对空间和效率都极为敏感的应用中，一体成型电感帮助工程师克服了设计瓶颈，实现了功率密度与转换效率的双重提升。

  展望未来，随着5G、物联网、人工智能等技术的持续演进，电子设备的功能将更加强大，其对内部元器件小型化、高性能化的需求也将与日俱增。一体成型电感技术将继续深化发展，通过材料与工艺的不断创新，为电子产业提供更符合未来趋势的元器件解决方案，持续赋能设备小型化，共创科技生活的无限可能。

  我们相信，一体成型电感作为基础电子元器件的重要组成部分，将在构建更紧凑、更高效、更可靠的电子系统中，扮演愈发重要的角色。
