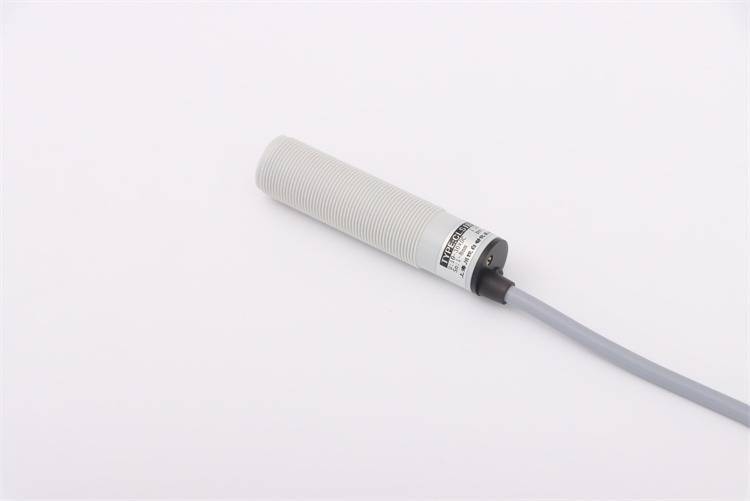

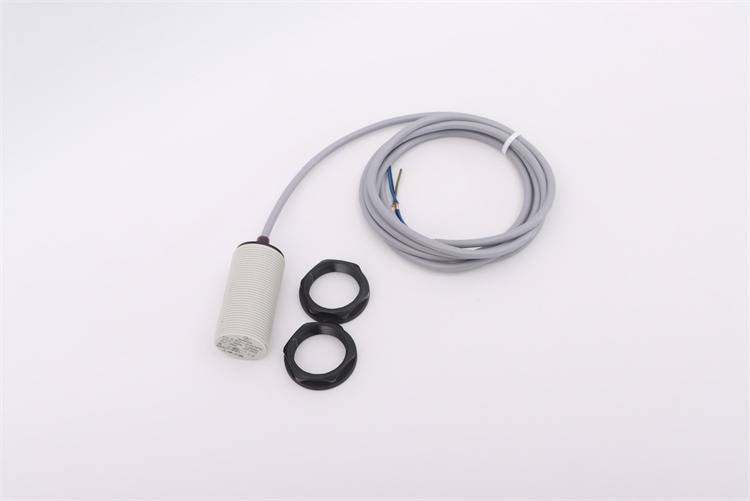

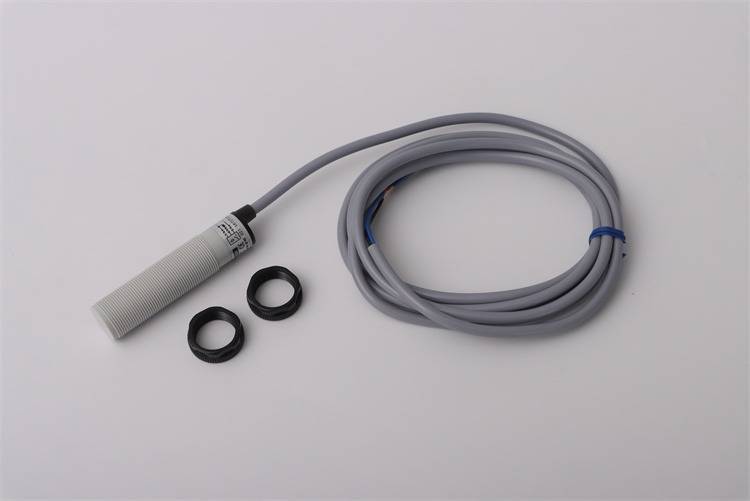

电容式传感器基于电容变化的原理进行工作。其核心结构通常包括两个或多个电极，这些电极之间由介电材料隔开。当被测物理量，如位移、压力、湿度或液位发生变化时，会引起传感器结构参数的变化，例如极板间距、有效面积或介电常数，从而导致电容值的改变。通过测量电路检测这种电容变化，即可间接获得被测物理量的信息。

为了深入分析和设计电容式传感器及其测量系统，建立其等效电路模型是十分必要的。等效电路模型将实际的物理传感器抽象为电路元件的组合，便于进行理论计算、仿真和性能评估。

一个基本的电容式传感器可以简化为一个理想电容。然而，在实际应用中，传感器并非理想元件，其行为会受到多种寄生效应和非理想因素的影响。因此，一个更为精确的等效电路模型通常包含以下主要元件：

1.理想电容：这是传感器的主要功能部分，其电容值随被测物理量变化，记为Cs。

2.并联电阻：由于电极间的介电材料并非理想绝缘体，存在一定的漏电导，这可以用一个与理想电容Cs并联的大电阻Rp来表示。Rp的值反映了介质的绝缘性能，其值越大，表示漏电流越小，传感器性能越好。在湿度传感器中，这个电阻的变化本身可能就是传感机制。

3.串联电阻：这个电阻主要代表电极本身的电阻以及引线电阻，记为Rs。在高频应用下，还需考虑趋肤效应带来的附加电阻。Rs的存在会导致能量损耗，影响传感器的品质因数和频率响应。

4.串联电感：它主要由传感器的内部引线和外部连接导线的寄生电感构成，记为Ls。在高频工作状态下，寄生电感的影响会变得显著，可能与电容形成谐振电路，限制传感器的工作频率上限。

因此，一个常见的电容式传感器等效电路模型是一个由Rs、Ls、Cs和Rp组成的串联-并联电路。其中，Rs和Ls串联，再与Cs并联，最后与Rp并联。

根据不同的应用场景和工作频率，可以对上述模型进行简化。在低频情况下，寄生电感Ls的影响可以忽略不计，等效电路可以简化为Cs与Rp的并联，再与Rs串联。在直流或极低频情况下，甚至可以进一步简化为只考虑Rp，因为电容的阻抗趋于无穷大。

除了传感器本身的等效电路，完整的测量系统还需要考虑信号源和测量电路的影响。例如，在交流测量桥路中，传感器作为桥臂的一部分，其等效电路直接影响到电桥的平衡条件和输出灵敏度。在基于运算放大器的电路中，传感器的等效阻抗与反馈元件共同决定了电路的传输函数。

对于非接触式或具有屏蔽结构的电容传感器，其模型更为复杂，可能需要考虑对地寄生电容的影响。这些寄生电容会构成不希望的信号通路，降低测量精度，因此在传感器结构设计和后续信号处理中需要采取补偿或屏蔽措施。

在动态测量中，等效电路模型有助于分析传感器的频率响应。通过求解等效电路的阻抗表达式，可以得到其幅频特性和相频特性，从而确定传感器的工作频率范围和动态性能指标。

此外，环境因素如温度变化也会影响等效电路中的元件参数。例如，温度变化可能导致介电常数改变，从而影响Cs；也可能影响材料的电导率，改变Rp的值。因此，在高精度应用中，等效电路模型中可能需要引入与温度相关的变量，以便进行温度补偿。

通过计算机仿真软件，可以基于等效电路模型对传感器系统进行模拟，预测其在各种工作条件下的行为，从而优化传感器设计和测量电路，减少实际调试中的盲目性。

总结来说，电容式传感器的等效电路是其物理特性的电学抽象，它将复杂的物理结构转化为由基本电路元件组成的网络。这一模型是连接传感器物理设计与电子测量系统的桥梁，对于理解传感器工作原理、分析其性能局限以及设计高性能的检测系统具有根本性的重要性。

文章的重点可以归纳为：

1、电容式传感器的等效电路主要由理想电容、并联电阻、串联电阻和串联电感等基本元件构成，用于精确描述其在实际工作中的电学特性。

2、等效电路模型会根据工作频率和应用场景进行适当简化，低频时忽略电感效应，高频时需考虑所有寄生参数的影响。

3、该模型是分析传感器频率响应、环境因素影响以及优化测量系统设计的基础工具，对于实现准确可靠的测量至关重要。
