一、概述

在电力系统中，常规 双臂直流电桥常用于测量变压器线圈直流电阻、高压断路器接触电阻。但这类电桥测试电流仅 mA 级，难以发现变压器线圈导电回路导体截面积减少的缺陷。测量高压开关导电回路接触电阻时，受油膜和动静触点间氧化层影响，测量值偏大，掩盖真实值。电力部标准 SD301—88《交流 500KV 电气设备交接和预防性试验规程》及新版《电气设备预防性试验规程》规定，断路器、隔离开关接触电阻测量电流不小于 100A 以保证准确度。

回路电阻测试仪融合数字电路技术与开关电源技术，适用于开关控制设备接触电阻、回路电阻测量。其测试电流采用国家标准推荐的直流 100A，能在 100A 电流下直接测得回路电阻和接触电阻并数字显示，测量准确、性能稳定，满足电力、供电部门现场高压开关维修及高压开关厂回路电阻测试要求。

二、技术指标

测量范围：1 - 1999μΩ

分辨率：1μΩ

测试电流：≤100A

测量精度：0.5%

显示方式：

电流：三位半 LCD

电阻：三位半 LCD

工作方式：连续

工作电源：AC220V

体积：470×280×210（单位未明确，推测为 mm）

重量：15Kg

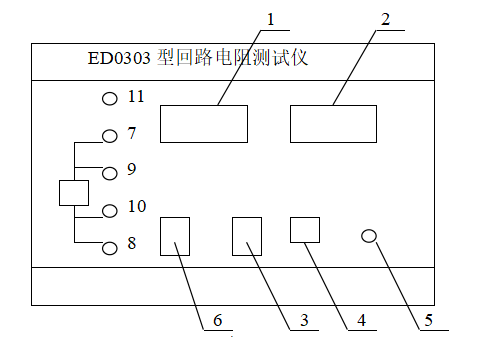

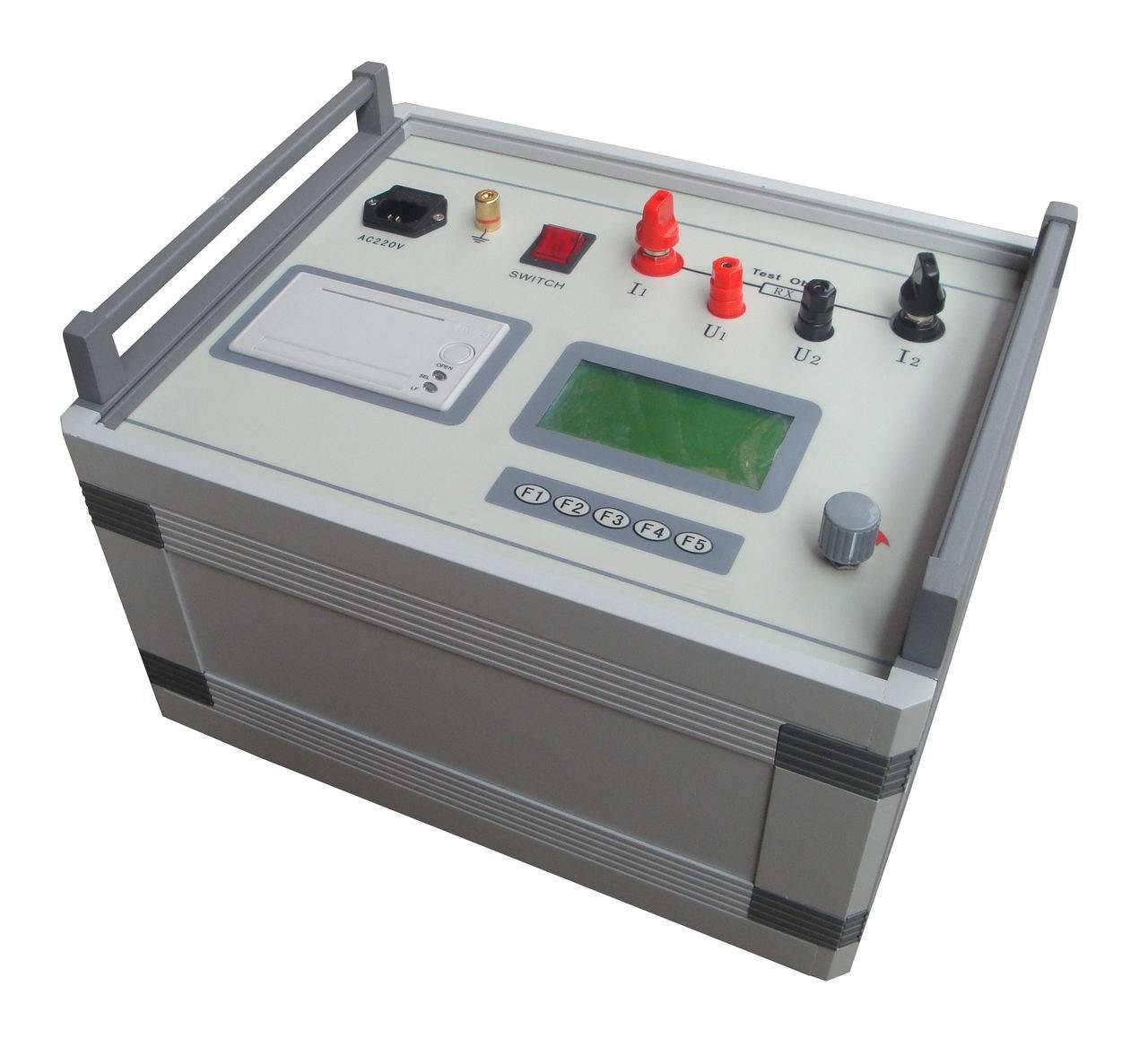

三、面板结构图说明

电流显示（A）：显示当前测试电流值。

电阻显示（μΩ）：显示所测接触电阻或回路电阻值。

电源开关：控制仪器电源的通断。

测量开关：启动测量操作的按钮。

电流调节：调节测试电流大小的旋钮。

电源插座：连接外部电源的接口。

电流输出＋：电流输出的正极端。

电流输出－：电流输出的负极端。

测量输入＋：测量信号输入的正极端。

测量输入－：测量信号输入的负极端。

接地：用于仪器接地的端子。

四、操作程序

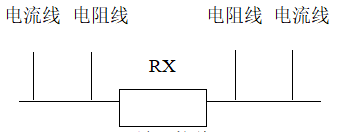

接线：按照图

的接线方法进行接线，确保接线正确无误。

通电准备：检查接线确认无误后，接通电源开关。注意测量线夹一定要夹在电流线夹内侧，否则测量结果不准确。

测量操作：

按下测量开关，调节电流调节旋钮，使电流升至 100A。此时电阻表显示值即为所测的接触电阻值。

若电阻表显示“1”，表示所测回路电阻值超量程。

如果测量电流不是 100A，例如为 Io，电阻表显示为 Uo，则实际电阻值按公式 R = 100×Uo÷Io（μΩ）计算。

问题处理：如果按正确接线方式使用，但测量电流达不到 100A，应将测试线的电流线截面积增大。

测量结束：测量完毕后，断开电源开关，将测试线夹收好并放置在备件箱内。
