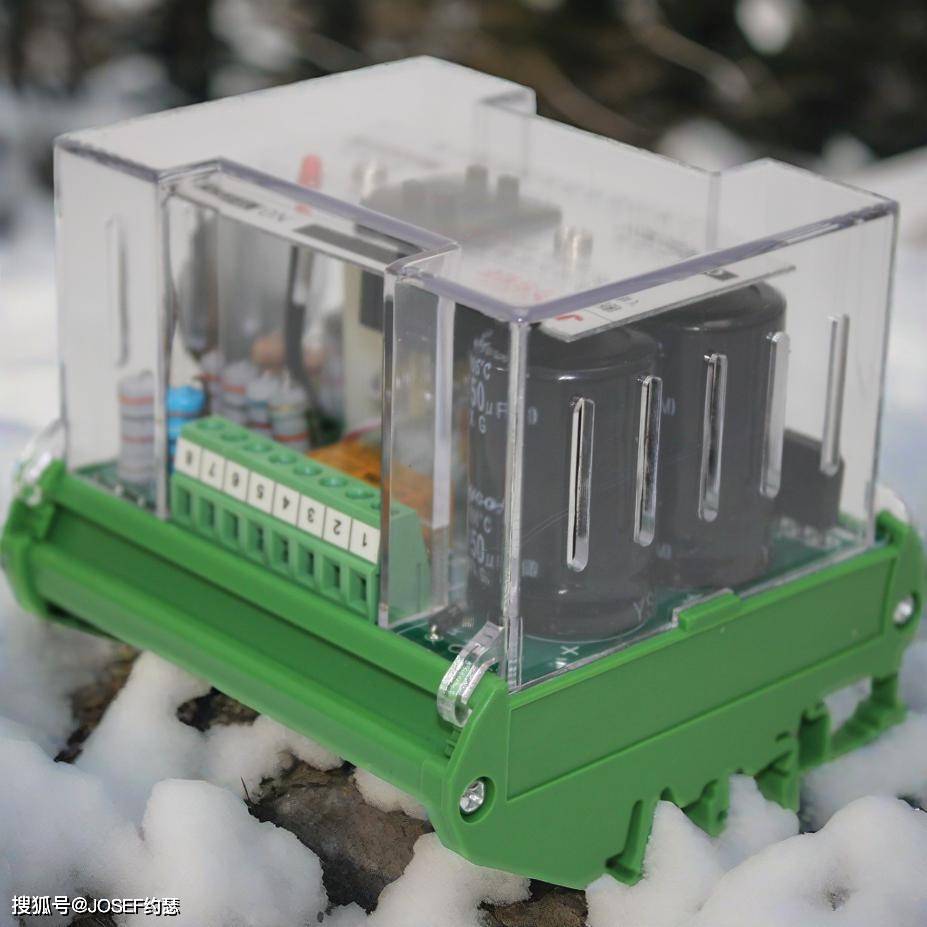

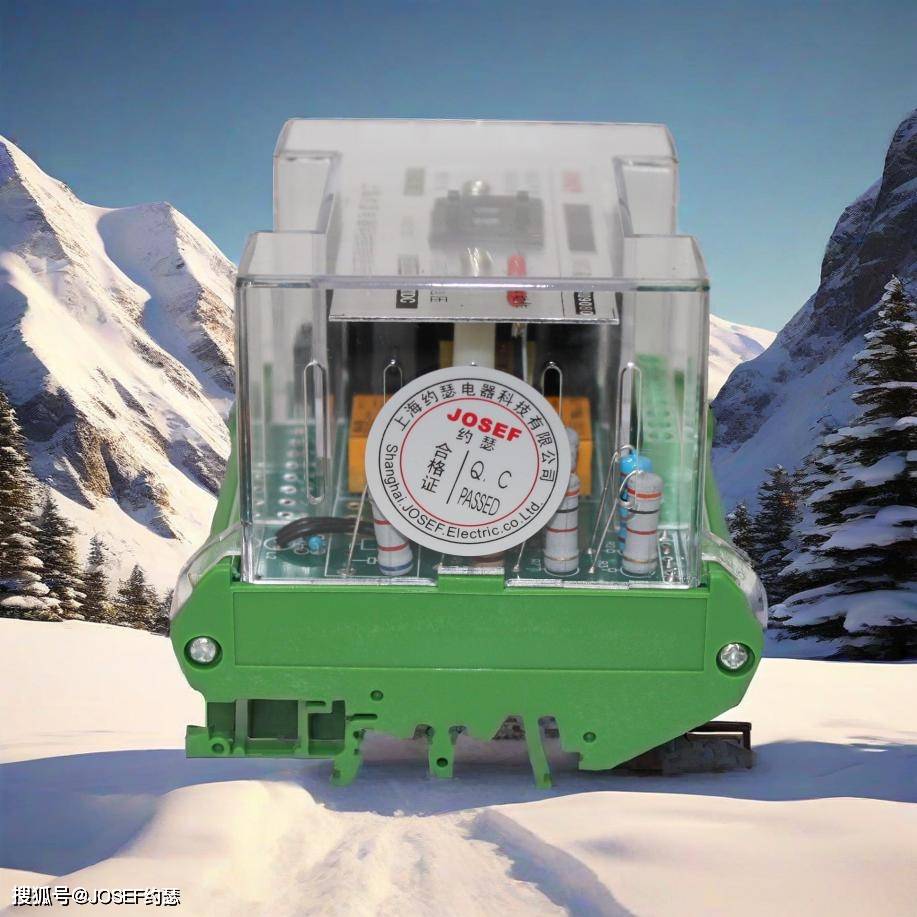

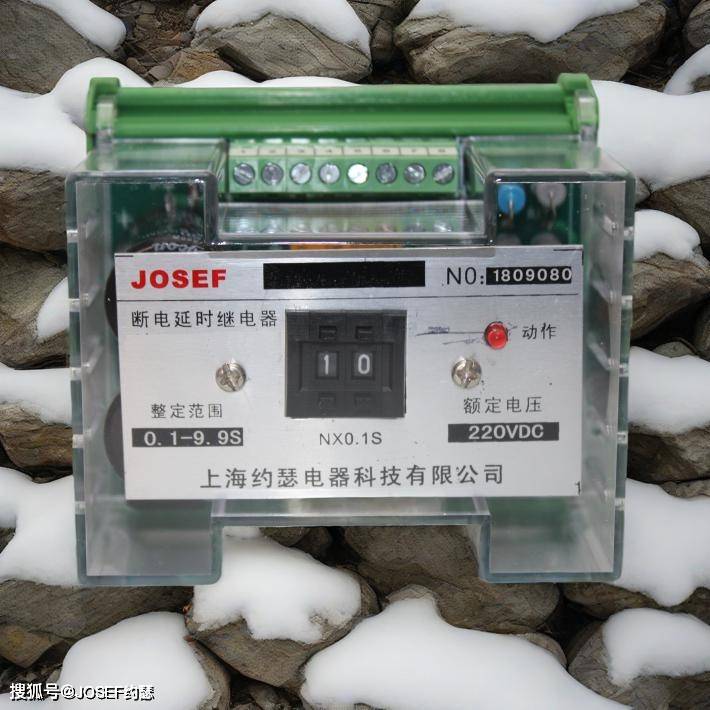

SRTD-110VDC-2H2D 是一款断电延时时间继电器，适用于直流 110V 电压的自动控制电路，具备高精度延时、大触点容量和稳定可靠的性能，广泛应用于电力系统、工业自动化和机械设备等领域。

产品特点

延时精度高：延时精度远高于电磁型时间继电器和 RC 型时间继电器，能够提供稳定的延时时间，满足各种精确控制需求。

触点容量大：能够承受较大的电流和电压负载，适用于各种重载应用。其触点形式为 2H2D，即具备两对常开触点和两对常闭触点，可灵活应用于不同的控制电路。

工作稳定可靠：采用集成电路和进口元器件，具有更高的稳定性和可靠性。同时，继电器动作后，触点无抖动，抗干扰能力强。

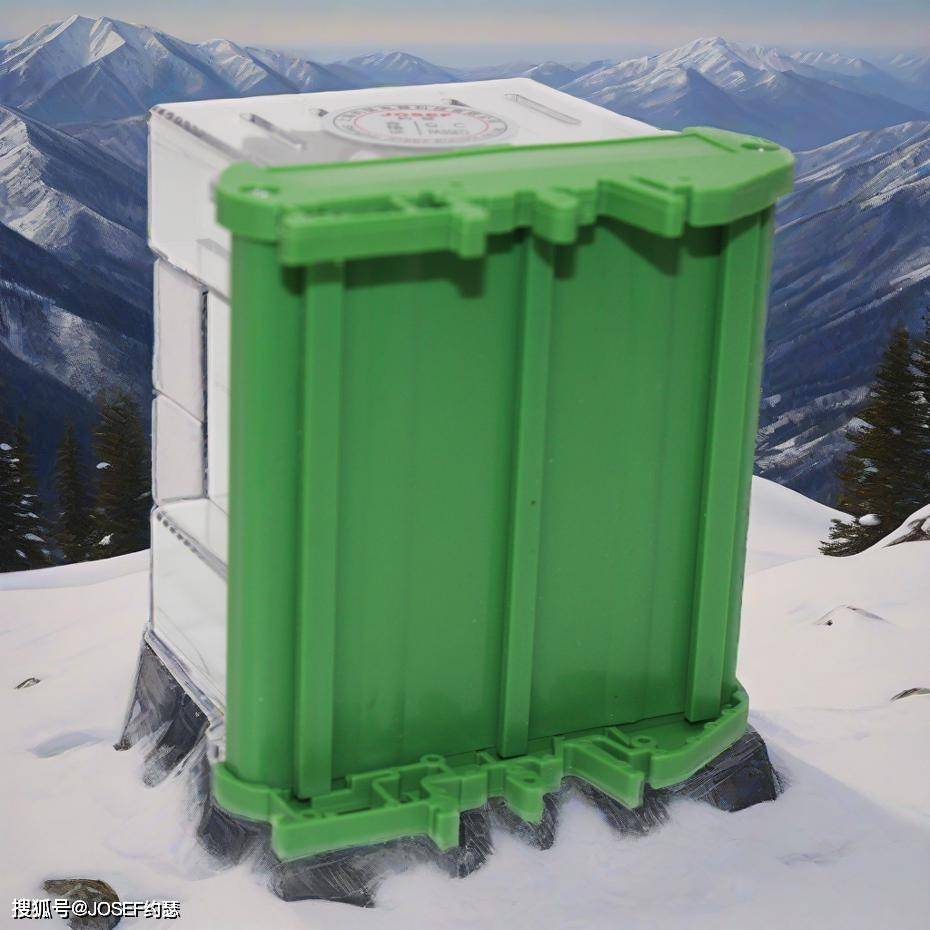

安装方便：通常采用导轨安装方式，便于安装和拆卸。

延时范围广：具有多种延时范围可选，如 0.06 秒至 0.6 秒、0.25 秒至 2.5 秒、2 秒至 20 秒、16 秒至 160 秒等，可根据实际需求进行调整。

技术参数

额定电压：直流 110V（也适用于其他直流电压等级，如 24V、220V 等，具体根据型号而定）。

延时类型：断电延时。

触点形式：2H2D（两对常开触点、两对常闭触点）。

延时精度：±10%（较大延时整定值小于 1 秒时）。

返回时间：≤20mS。

功耗：≤5W（具体功耗可能因型号和实际应用而有所不同）。

绝缘性能：继电器外壳与外露带电端子之间用开路电压 500V 的兆欧表测量，绝缘电阻不小于 10MΩ；继电器外壳与外露带电端子之间能耐受 2KV（有效值）50Hz 试验电压，历时 1 分钟，无击穿或闪络现象。

环境条件：

环境温度：-15℃至 55℃（也有说法为-25℃至 +70℃，具体根据型号而定）。

工作电压：不大于 120%额定电压。

工作位置：任意。

周围磁场强度：小于 0.5mT。

环境相对湿度：不大于 90%。

大气压力：80 至 110KPa。

海拔高度：不大于 2500 米。

应用场景

SRTD-110VDC-2H2D 时间继电器广泛应用于各种需要延时控制的场合，如：

电力系统：用于电力保护和自动控制装置中，实现主保护和后备保护的选择性配合。

工业自动化：在自动化生产线上，用于控制各种设备的启动和停止时间。

机械设备：在机械设备中，用于控制各种动作的顺序和时间间隔。
