一、主要特点

高效接线设计

全绕组一次接线：高、低压电流电位测试线可一次性全部接入变压器，测试过程中无需反复倒线，减少操作步骤，提升效率。

专用测试线集成化：电流、电压线集成于同一钳口，接线简单，避免传统分体式接线易混淆的问题。

三相测试优化

星型接法三相同测：支持A0、B0、C0相电阻同步测试，节省时间，适用于批量检测场景。

三相五柱低压角接优化：采用自动助磁技术，比直接大电流测试速度更快，解决低压内部角接变压器测试难题。

中性点电阻精准测量：先单相测试A0数据，再三相同步测试，确保中性点引出线电阻可测，数据更接近单相值。

智能数据处理

全数据展示与计算：自动显示并打印高、中、低压绕组测试数据，计算三相不平衡度，支持阻值折算至额定温度（如75℃）。

大容量存储与导出：内置200条数据存储空间（可扩展），支持U盘导出，方便数据导入电脑进一步分析。

安全与可靠性

反电势保护：内置完善保护功能，防止测试过程中反向感应电动势损坏仪器或危害人身安全。

环境适应性强：工作温度范围宽（-10℃~50℃），防震、抗干扰，适合野外或复杂环境使用。

二、仪器接线指南

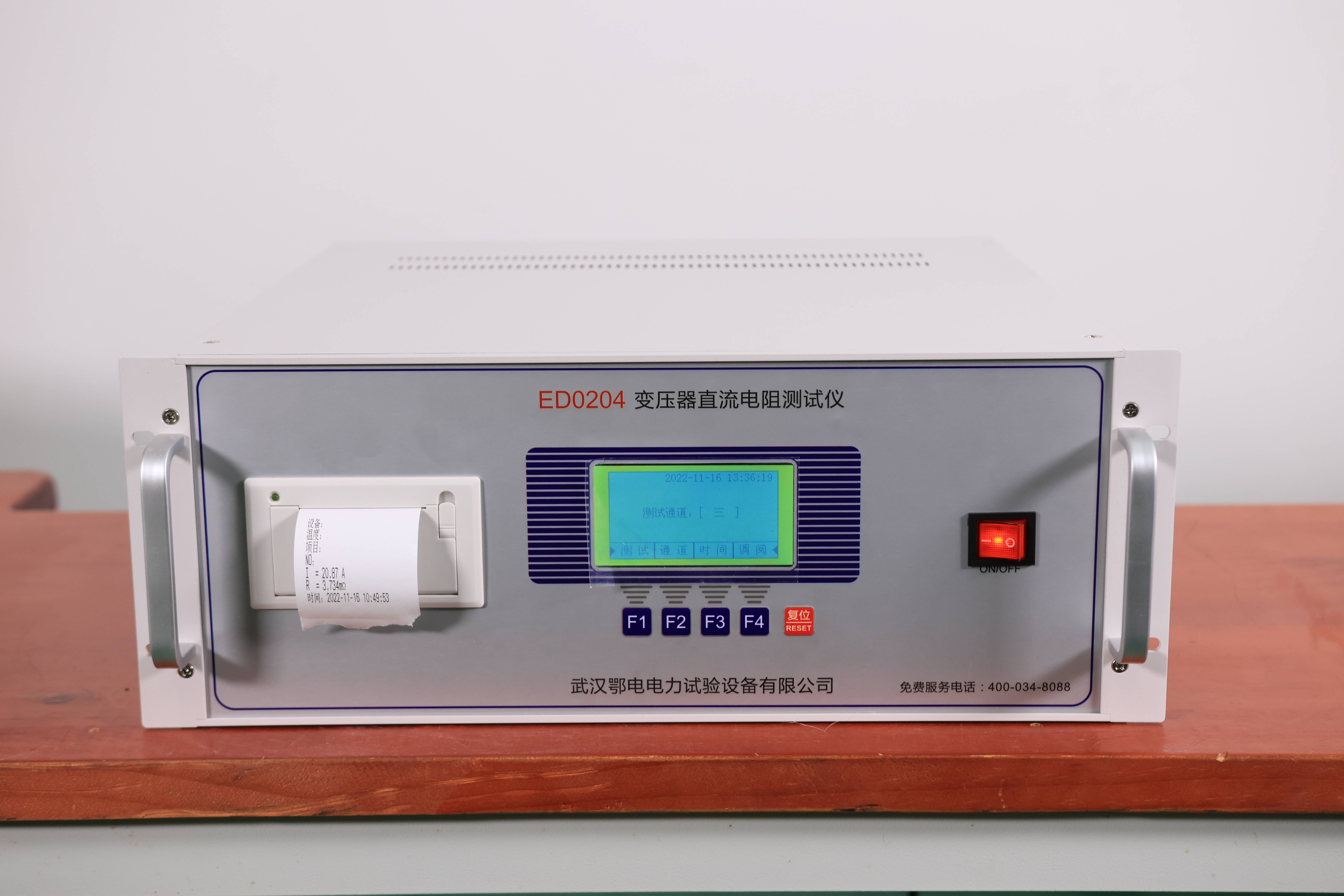

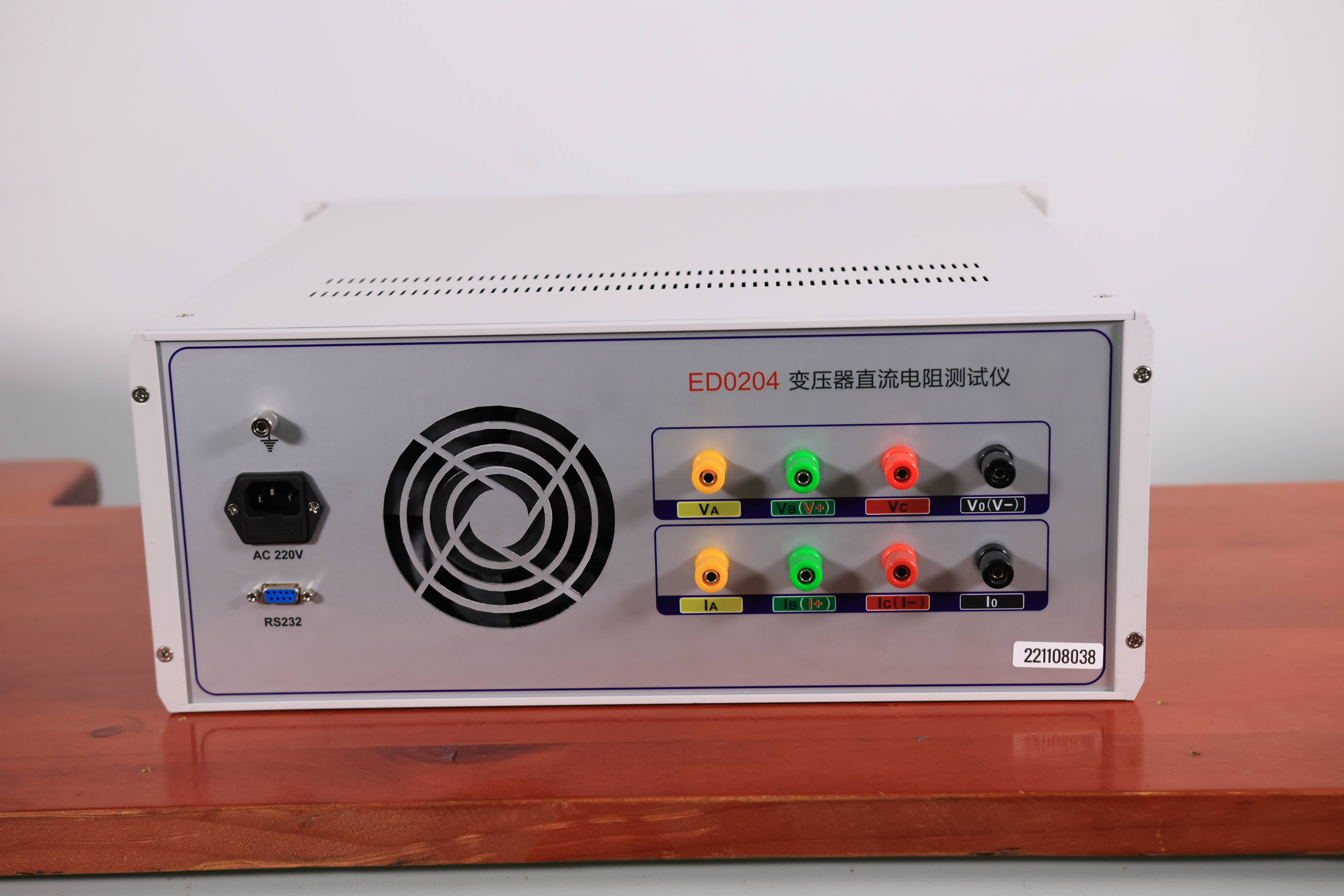

1. 基础接线步骤

电源与接地：

使用电源线连接仪器至AC 220V电源，接地线连接仪器接地端子与大地，确保安全。

2. 两绕组变压器接线

高压侧接线：

将高压测试线（较长）的四个钳口（黄、绿、红、黑）依次接入高压侧A、B、C、O套管。

若无O套管（如仅A、B、C），黑色钳口悬空。

低压侧接线：

将低压测试线（较短）的三个钳口（黄、绿、红）接入低压侧a、b、c套管。

优势：全程无需倒线，一次接线完成全绕组测试。

3. 三绕组变压器接线

高低压测试：按两绕组变压器方法完成高、低压侧接线及测试。

中压侧测试：将高压测试线的四个钳口倒接至中压侧A、B、C、O套管，重复测试流程。

4. 单相变压器接线

高压侧：将高压测试线中黄色、绿色钳口接入单相变压器高压端。

低压侧：将低压测试线中黄色、绿色钳口接入低压端。

简化操作：仅需连接两相线，无需复杂配置。

三、操作注意事项

无载调压绕组安全规范

禁止带电切换分接开关：测试过程中或未放电完成时，严禁操作无载调压分接开关，防止电弧烧毁设备或引发事故。

放电要求：测试完成后，仪器自动进入放电状态（“放电指示”灯亮），待灯熄灭后方可拆线。

测试线操作禁忌

禁止中途拆线：测试过程中拆除测试线可能导致数据中断或设备损坏，需待测试完成并放电后再操作。

高压端子测试隔离要求

中、低压侧开路：高压端子测试时，变压器中压和低压侧必须完全开路，避免形成回路干扰测试结果或引发安全隐患。

环境与设备保护

避免强电磁干扰：远离大型电机、高频设备等干扰源，防止数据波动。

防震与防潮：运输和使用中避免剧烈震动，防止内部元件松动；避免在潮湿环境长时间暴露，防止绝缘性能下降。

四、应用场景

电力检修：变压器绕组直流电阻测试、分接开关接触状态检测。

电机制造：电机绕组电阻均衡性验证，预防匝间短路。

科研实验：高精度电阻测量，如材料电导率分析。

野外作业：内置蓄电池支持无电源场景，便携式设计满足现场快速检测需求。

该变压器直流电阻测试仪以高效接线、三相优化测试、智能数据处理为核心，结合反电势保护与强环境适应性，显著提升测试效率与安全性，是电力行业及工业领域直流电阻测量的理想工具。
