从工业控制柜到医疗监护仪，从新能源汽车电池舱到光伏逆变器，隔离放大器始终是 “强弱电安全墙”—— 它靠光、磁等媒介传递信号，切断电气连接，避免干扰与触电风险。而自 20 世纪 60 年代光耦合器问世，隔离放大器的演变便与光耦技术的突破深度绑定，从 “笨重隔离” 走向 “智能感知”，成为电子系统安全运转的核心支撑。

萌芽期（1950s-1960s）：变压器隔离的 “初代防线”

工业自动化起步阶段，控制回路弱电（如 10V 检测信号）与动力回路强电（220V/380V）直接连接的问题凸显：强电浪涌易击穿仪表，甚至引发安全事故。此时隔离放大器的核心需求是 “物理隔绝”，技术方案依赖变压器耦合—— 用两个独立变压器分别隔离输入 / 输出，靠电磁感应传信号。

这种方案虽能切断电气连接，比如保护纺织厂梳棉机的张力传感器，但缺点显著：体积庞大、仅传交流信号、高频干扰下易失真，且振动易导致绕组接触不良。彼时光耦合器尚未普及，隔离放大器只能在 “能用” 的层面满足需求，难以适配设备小型化与高精度控制的趋势。

突破期（1970s-1980s）：光耦带来的 “轻量化革命”

1960 年代 LED 与光敏三极管的发明，为隔离放大器注入新活力。1972 年美国仙童半导体推出首款光耦合器后，隔离放大器迅速转向光电隔离路径：输入端弱电驱动 LED 发光，输出端光敏元件将光转回电信号，无任何金属连接，实现 “电 - 光 - 电” 的安全传递。

这一变革解决了变压器的诸多痛点：体积从拳头大小缩至指甲盖级，可嵌入 1980 年代的心电图机，隔离毫伏级心电信号与强电回路；分布电容仅几皮法，能阻断工业车间电焊机、变频器的高频干扰，保障化工反应釜温度信号精准传输。但受早期光耦局限，此时的隔离放大器仍有短板：速度慢、LED 功耗高、多为单通道设计，在高速数字通信场景中力不从心。

集成化期（1990s-2010s）：光耦升级推动 “性能飞跃”

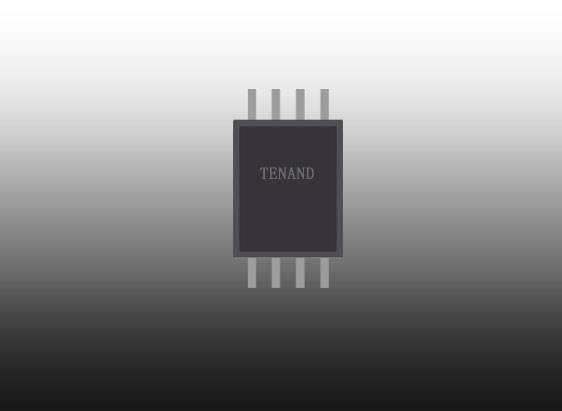

随着半导体工艺进步，光耦合器向高速化、集成化发展，隔离放大器也迎来 “芯片化浪潮”。1995 年德州仪器推出首款单芯片隔离放大器，将 LED、光敏元件、滤波 / 放大电路集成封装，直接受益于光耦的技术升级：

一是速度提升，光耦响应时间缩短，隔离放大器可处理 10Mbps 以上数据，适配 RS-485、CAN 等工业协议；二是集成多通道，单封装支持多路信号隔离，减少 PLC 控制柜空间；三是宽温宽压适配，光耦新材料让隔离放大器能耐受 - 40℃至 85℃环境，隔离电压突破 5kV，可用于电力系统电流互感器信号隔离。

此时的隔离放大器误差从早期 5% 降至 0.1% 以下，功耗从几百毫瓦减至几十毫瓦，成本大幅下降，成为汽车电子（如发动机传感器隔离）、精密制造的标配。

智能化期（2010s 至今）：光耦赋能 “智能感知”

进入工业 4.0 时代，光耦合器在电动汽车 BMS、光伏逆变器等场景的应用，推动隔离放大器向 “多功能智能单元” 进化。现代隔离放大器不仅保留光电隔离核心，还集成 MCU、数据接口（RS485/CAN）与故障诊断功能：

在新能源汽车电池舱，它一边靠光耦隔离几百伏高压电池与 12V 低压端，一边实时监测电压电流，异常时立即预警；在光伏逆变器中，适配高抗干扰光耦技术，保障电能转换时的信号完整性。同时，光耦低功耗技术让隔离放大器功耗降至几毫瓦，可用于物联网传感器；加固型光耦则支持石油钻井平台、航天设备的极端环境需求。

未来：光耦与新兴技术的 “协同进化”

隔离放大器的下一步发展，将紧跟光耦合器的突破方向：一是更高速率，突破现有带宽限制，与数字隔离器竞争高速场景；二是极致小型化，在更小封装内集成更多功能，适配可穿戴医疗设备；三是绿色设计，采用节能 LED 与可回收材料，符合环保标准；四是 AI 联动，结合光耦信号稳定性，开发能预判寿命、自适应调整参数的智能隔离放大器，为 AI 设备、物联网节点提供安全支撑。

从变压器的笨重到光耦的轻巧，从单一隔离到智能感知，隔离放大器的演变史，本质是光耦技术不断突破需求瓶颈的历史。未来，它仍将以 “隔绝危险、传递精准” 为核心，在电子系统安全中扮演不可替代的角色。
