总等电位与局部等电位联结线，最大能用多大截面？
创始人
2026-01-24 10:40:22
0次

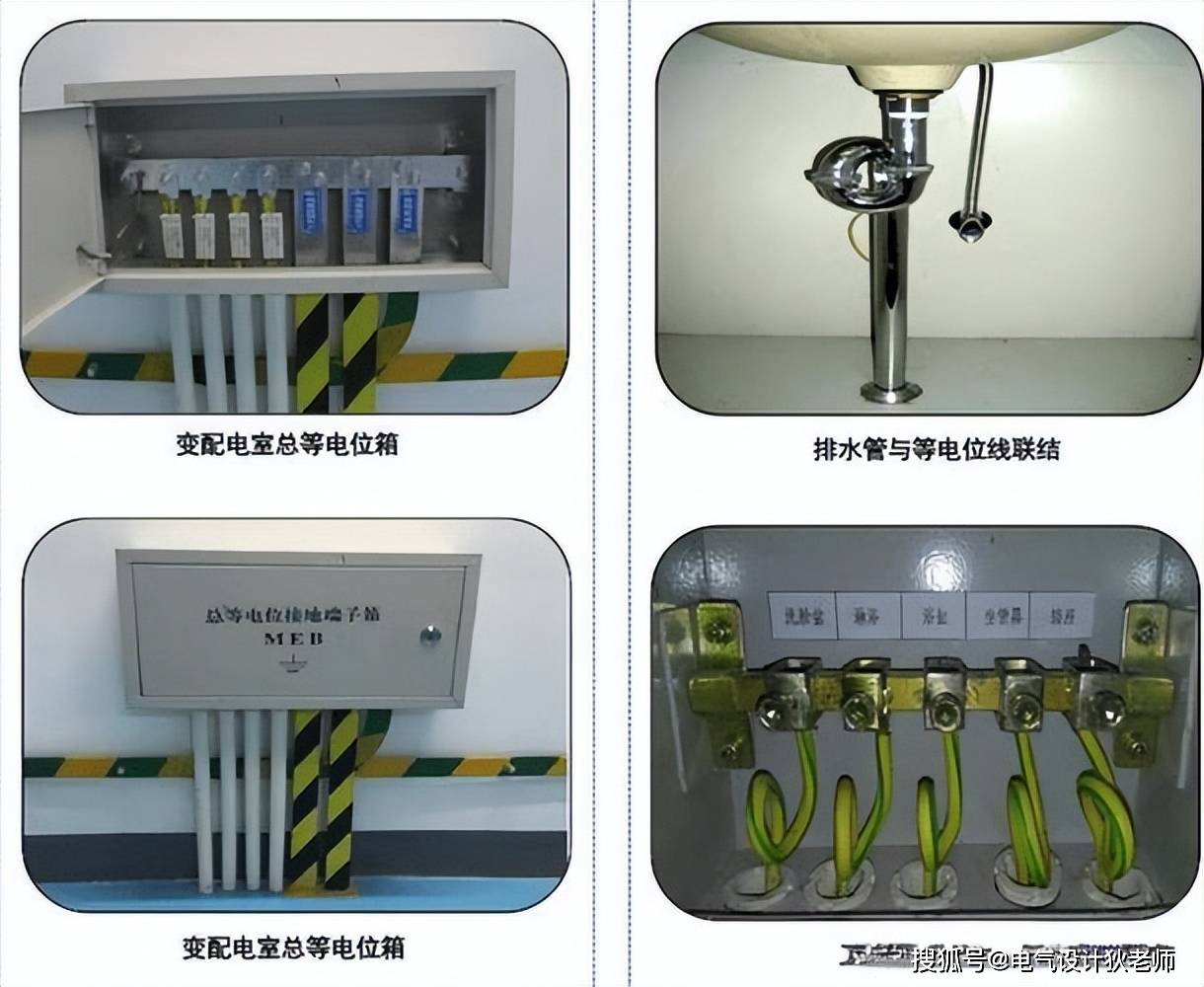

什么是总等电位？总等电位联结:将一建筑物内的总PE母排和各类金属干管、金属结构互相连通，使这些金属部分的电位相等或接近，称作总等电位联结。它比接地有更好的降低接触电压的效果，同时也能起到重复接地的作用。每一电源进线处应做一次总等电位联结，它们之间应互相联通。总等电位联结在TN系统中还可起到消除电源侧故障电压沿电源线路进入建筑物引起电击事故的作用。由于重复接地的接地电阻上存在电压降，重复接地只能降低而不能消除这一故障电压。

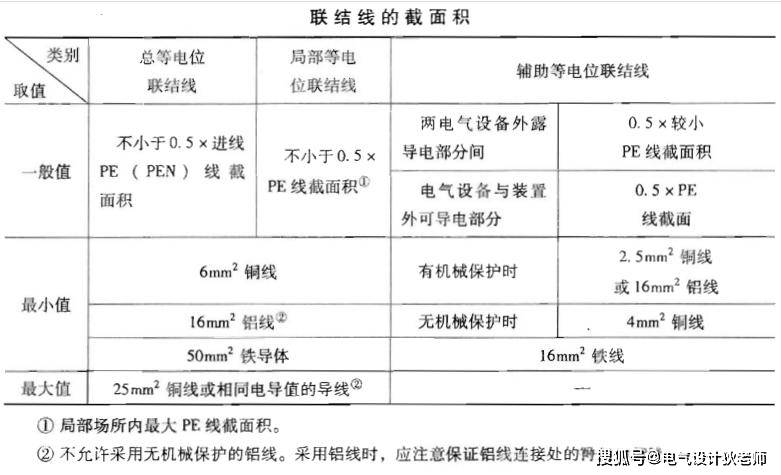

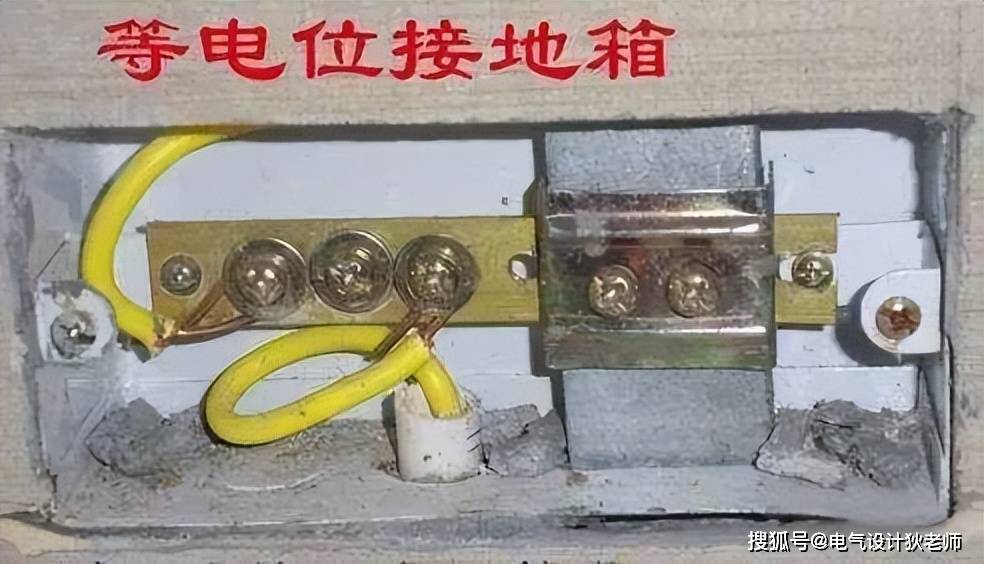

局部等电位联结:在建筑物的局部场所内，如可同时触及的导电部分间的电位差超过该场所的接触电压限值，需在该局部场所内再做一次等电位联结，以进一步降低故障时电位差，例如在浴室内或在远离总等电位联结的接地母排处。那么总等电位与局部等电位联结线，最大能用多大截面呢？请大家看以下表格中数据。
表中总等电位联结线和局部等电位联结线的最大截面积仅为25mm2。

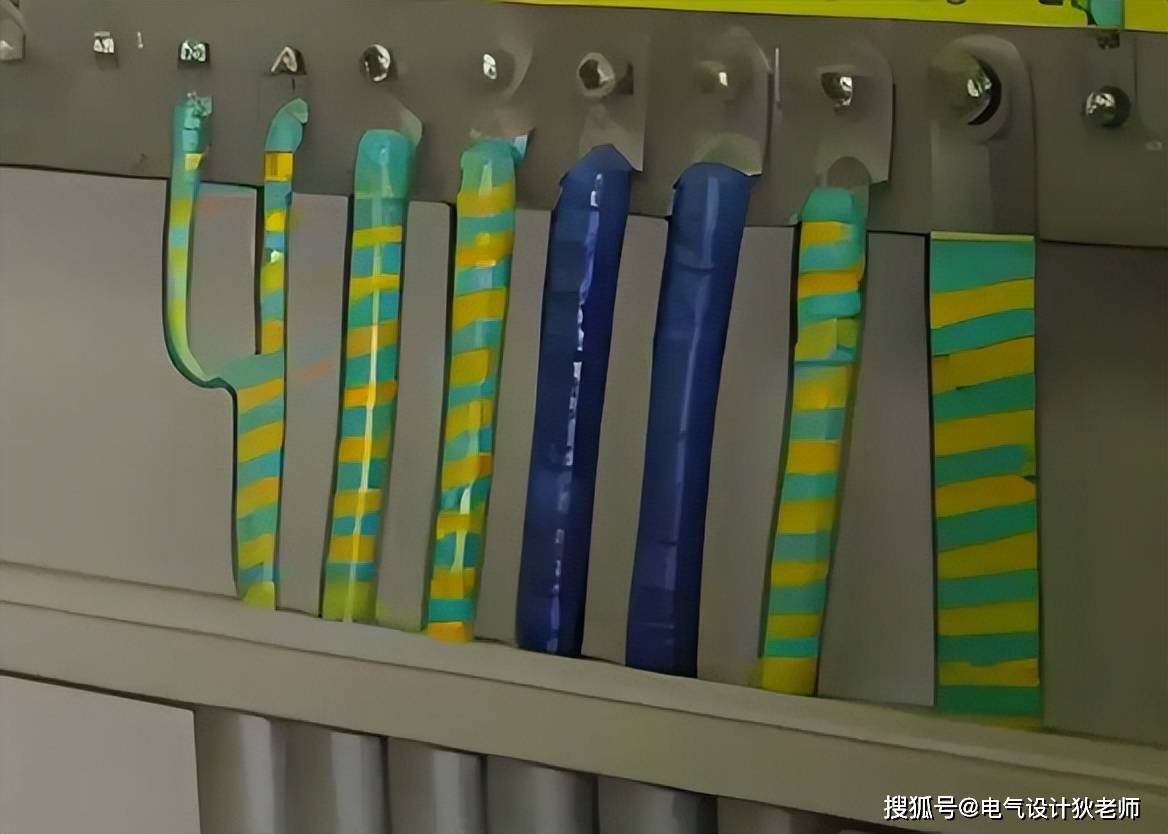

这是因为用于电气安全的联结线只传导电位，不传送电流或只传导很少部分的电流。从线路结构分析可知联结线是和PE线并联的，但PE线紧靠相线感抗甚小，而联结线则远离回路相线，感抗相对甚大，因此绝大部分接地故障电流是流经PE线而不是流经联结线返回电源。
所以除非为减少高频阻抗的需要(例如为减少信息系统电气装置内等电位联结系统的高频阻抗)，就工频电气安全而言，不要求选用大截面积的联结线。
