3C-2 智能式数字转速表主要用于测量汽轮机、水轮机、压缩机和鼓风机等旋转机械的轴转速。3C-2 智能式数字转速表可配接各类转速传感器，当其配接CS-1 传感器时可对机械装置轴的高转速进行监控，当配接CS-2 或CS-3 传感器时可满足机械装置盘车等低转速的监控（转速可低至1 转/分）。

3C-2 智能式数字转速表的模拟量输出能够对所监测装置的转速快速响应，高转速时响应时间为(60000/Z + 5 )ms，其中Z 为被测转速，单位为r/min。如转速为3000r/min 时，其模拟量输出的响应时间仅为25ms，若机械装置转速有异常时，可起到快速保护作用。

主要技术参数如下：

1． 输入信号： CS-1、CS-2、CS-3、CS-4 转速传感器，

或幅度为40mV～30V 的脉冲或正弦波。

2． 显示方式： 4 位红色LED 数字显示。

3． 显示周期： 0.2 秒。

4． 输出电流： DC4～20mA。

5． 负载电阻： 不大于1000Ω。

6． 输出纹波及噪声： 不大于20uA.rms。

7． 输出响应时间：

转速大于300 转/分时：(60000/Z + 5 )ms，

转速小于300 转/分时：(60000/(Z x n) + 5 ) ms 或200ms,两值取大者，其中Z 为被测转速，单位为r/min，n 为齿盘齿数。

8． 测量范围： 0～9999 转/分。

9． 齿 数： 测速齿轮的齿数1～999 齿范围内可任选，默认60 齿。

10. 报警输出： 具有“报警”、“危险”两档设置，当测量值超限时,面板上对应的LED 灯发光指示，且后背板继电器动作常开接点闭合，继电器接点容量6A@250VAC，10A@24VDC。

11. 仪表具有上电和掉电误报警抑制功能，在上电后的10 秒能自锁报警输出。

安装及注意事项

1．仪表的开孔尺寸： 盘装：152mm(宽) X 76mm(高)。

挂壁：171mm(宽) X 230mm(高)。

2．仪表的外形尺寸： 盘装：160mm(宽) X 84mm(高) X 165mm(深)。

挂壁：192mm(宽) X 251mm(高) X 92mm(深)。

3．周围无腐蚀性气体、无强磁场等场合。

4．使用温度： 0℃～+70℃。

5．存储温度： -25℃～+80℃。

6．相对湿度： 20%～90%(非冷凝)。

7．电 源： 电压220VAC±10％，频率50HZ±4％，功耗≤10W。

3C-2智能转速表

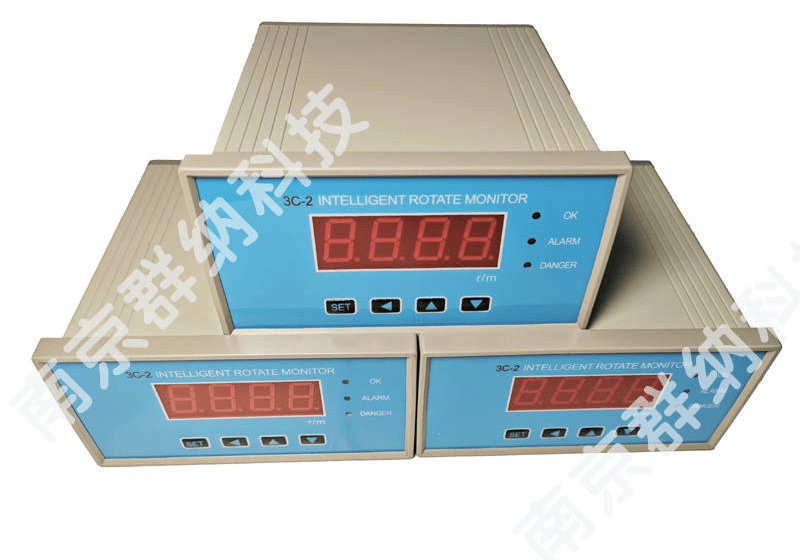

3C-2转速表/ZS-04转速传感器实拍图
