LT3014线性稳压器的特性及应用分析
创始人
2025-05-26 18:07:30
0次
LT3014是一款高电压、微功耗低压差线性稳压器。该器件能够提供20mA输出电流，具有350mV压差。LT3014设计用于电池供电或高电压系统，低静态电流（工作模式下为7µA，关断模式下为1µA）使其成为理想选择。在压差模式下，静态电流也受到很好地控制。
LT3014的其他特性包括能够采用极小的输出电容工作。这些稳压器在输出上的电流仅为0.47µF时保持稳定，同时大多数旧器件需要10µF至100µF电流来保持稳定。可以使用小型陶瓷电容，无需添加ESR，因为这是其他稳压器的常见现象。
内部保护电路包括电池反接保护、限流、限热以及反向电流保护功能。该器件可用作具有1.22V基准电压的可调器件。LT3014稳压器采用5引脚ThinSOT和8引脚DFN两种封装。
特性
• 宽输入电压范围：3V 至 80V
• 低静态电流：7μA
• 低压差：350mV
• 输出电流：20mA
• LT3014HV 可承受 100V 的瞬态电压 (2ms)
• 无需保护二极管
• 可调输出范围：1.22V 至 60V
• 停机模式中的静态电流为 1μA
• 采用 0.47μF 输出电容器可实现稳定
• 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
• 反向电池保护
• 没有来自输出的反向电流
• 热限制

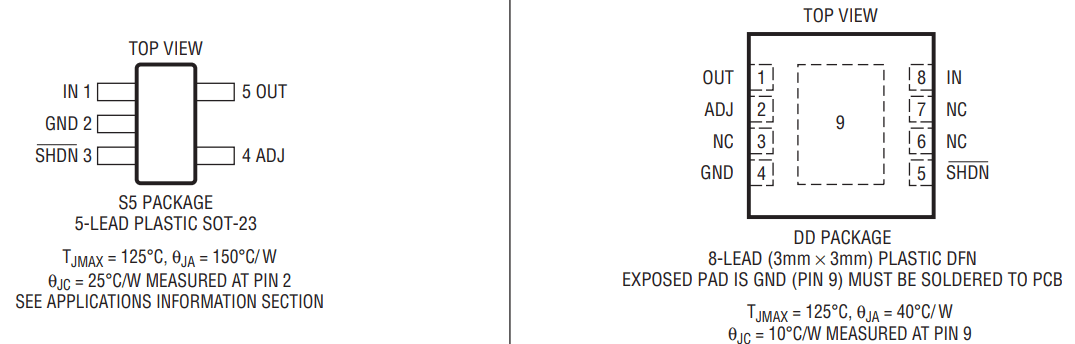

• 采用 5 引脚 ThinSOT™ 和 8 引脚 DFN 封装
应用
• 低电流高电压稳压器
• 用于电池供电系统的稳压器
• 电信应用
• 汽车应用
