LT3082低压差线性稳压器的概述及特性分析
创始人
2025-05-26 18:07:38
0次
LT3082 是一款 200mA 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款稳压器专为用作一个精准电流源和电压跟随器而设计，有利于许多要求高电流、至零的可调节能力和不设置散热器的应用。LT3082 能够承受反向输入电压和反向输出至输入电压，而不会产生反向电流。
LT3082 的重要特点之一是能够提供一个宽输出电压范围。一个精准的“0”TC (温度系数) 10μA 基准电流源负责驱动单个电阻器，以把输出电压设置在 0V 至 38.5V 之间的任何电平。当在输出端上仅使用 2.2μF 电容时，LT3082 可实现稳定；该IC采用小的陶瓷电容器，而不像其他稳压器所常见的那样需要额外的ESR。

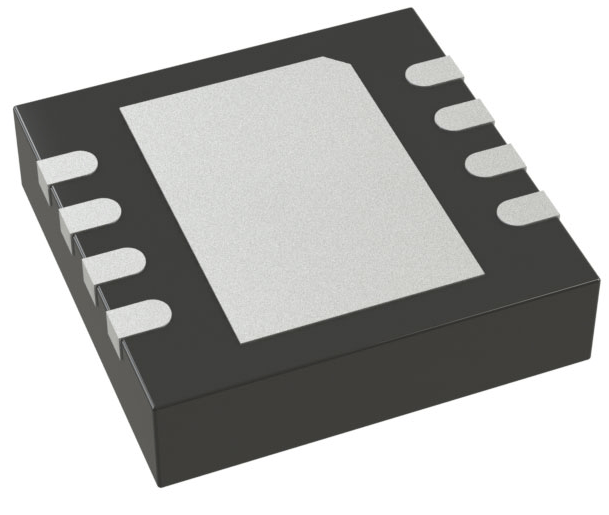

内部保护电路包括反向电池和反向电流保护、电流限制和热限制。LT3082 采用耐热性能增强型 8 引脚 TSOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装。
特性
• 可把输出并联起来以提供较高的输出电流或散热量
• 最大输出电流：200mA
• 宽输入电压范围：1.2V 至 40V
• 输出可调至 0V
• 采用 2.2μF 最小陶瓷电容器时可实现稳定
• 由单个电阻器来设定输出电压
• SET 引脚电流初始准确度：1%
• 低输出噪声：33μVRMS (10Hz 至 100kHz)
• 反向电池保护
• 反向电流保护
• <1mV 负载调整 (典型值)
• <0.001%/V 电压调整率 (典型值)
• 具电流限制和热停机保护功能
• 采用 8 引脚 SOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装
应用
全表面安装电源
开关电源后调节器
低零件数可变电压电源
低输出电压电源
电池供电调节器
