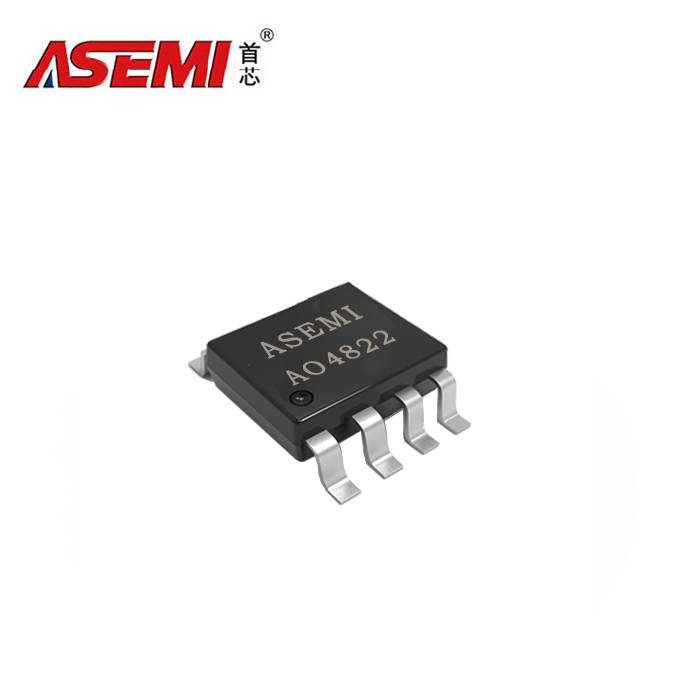

AO4822-ASEMI中低压MOS兼容替代明星

型号：AO4822

沟道：NPN

品牌：ASEMI

封装：SOP-8

批号：最新

导通内阻：15mΩ

漏源电流：9.5A

漏源电压：30V

引脚数量：8

特性：N沟道MOS管

工作温度：-55℃~150℃

AO4822-ASEMI这款 30V 双 N 沟道增强型 MOSFET，凭借 AOS 原厂技术背书与国产供应链的成熟适配，正成为横跨消费电子与工业控制领域的 “兼容替代明星”。

核心参数：精准命中双 N 沟道应用痛点

AO4822 以 “高效低耗 + 稳定耐用” 为设计核心，参数表现直击 12V/24V 系统刚需：

30V 耐压 + 6.8A 持续电流：双 N 沟道结构完美适配同步整流、负载开关场景，8.5A 峰值电流轻松应对 USB 端口供电、电池保护等瞬时负载，兼容安森美 FDS6912A、英飞凌 BSO150N03MD G 等进口型号；

超低导通与开关损耗：采用先进沟槽栅工艺，VGS=10V 时 RDS (ON) 低至 16mΩ，VGS=4.5V 时仍保持 65mΩ 典型值，配合低栅极电荷设计，开关损耗较同级产品降低 10%-15%，助力终端设备能效突破 94%；

全场景可靠性保障：集成 ESD 保护功能，结温覆盖 - 55℃~+150℃，通过 100% UIS 雪崩测试，在高温高湿的工业环境或频繁开关的消费电子场景中，批量应用良率稳定在 99.5% 以上。

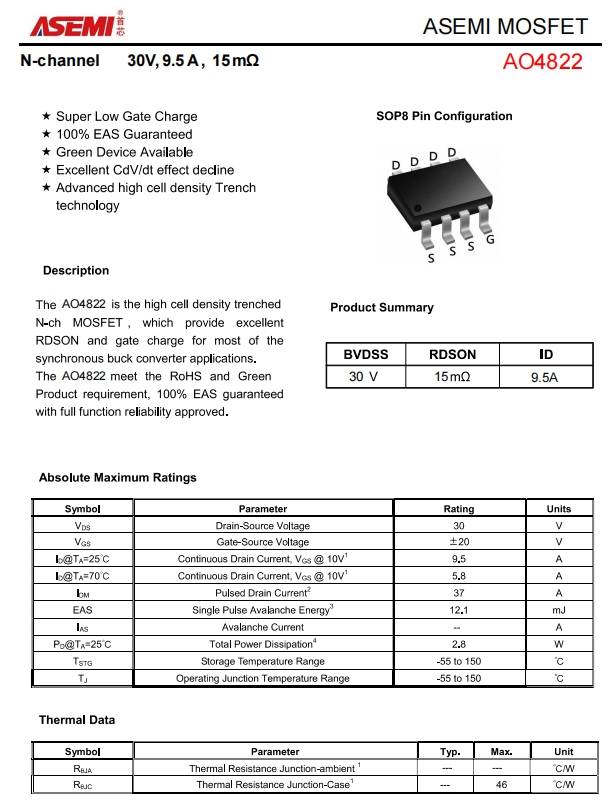

封装优势：SOIC-8 的全域适配能力

真正的替代不仅是参数对标，更是产线与设计的无缝兼容。AO4822 采用经典 SOIC-8（SOP8）封装，成为其规模化应用的关键助力：

设计兼容性拉满：引脚定义与进口同级产品完全一致，PCB 布局无需修改即可直接替换，某无线充厂商实测 “即焊即用”，设计周期缩短 2-3 周；

空间与散热的平衡艺术：3.9mm 宽度的封装尺寸较传统封装节省 40% PCB 空间，适配便携式设备的 Mini 化需求，优化的引脚散热设计使结 - 环境热阻低至 60℃/W，2A 连续工作时温升不超过 35℃；

产线友好型设计：兼容主流钢网规格与贴片机参数，焊接良率达 99.8% 以上，某小家电厂商反馈返修率从 0.5% 降至 0.12%，生产效率显著提升。

场景落地：从消费电子到工业控制的全域覆盖

依托双 N 沟道的结构优势与稳定性能，AO4822 已在四大核心场景实现规模化应用：

消费电子领域：在无线充、电子烟、数码产品电源管理中，作为同步整流 MOS 提升能效，某无线充品牌采用后产品转换效率从 88% 提升至 93%，续航延长 15%；

工业电源与 VRM：适配 Buck 同步降压转换器的高边 / 低边开关，尤其在轻载场景下优势显著，成为服务器 VRM、工业 DC-DC 模块替代进口器件的首选，某电源厂商批量应用后成本降低 20%；

电池管理系统（BMS）：双向导通控制特性适配锂电池保护板，与国产控制 IC 完美匹配，在 24V 电池包中经过 500 小时连续充放电测试无参数漂移，已批量应用于无人机、AGV 机器人电源系统；
