保险丝（熔断器）作为电路安全的核心保护元件，封装型号直接决定其安装方式、体积大小、电流电压承载能力与应用场景。市面上保险丝封装主要分为贴片 SMD 型、直插管状型、汽车插片型及工业大功率型四大类，型号命名多遵循尺寸、特性、类型的统一规则，新手也能快速看懂。

一、贴片 SMD 保险丝（最主流，高密度 PCB 首选）

贴片保险丝遵循EIA 英制尺寸代码（四位数字，单位 0.01 英寸），与贴片电阻 / 电容命名一致，同时标注公制尺寸，是消费电子、智能设备的绝对主流。

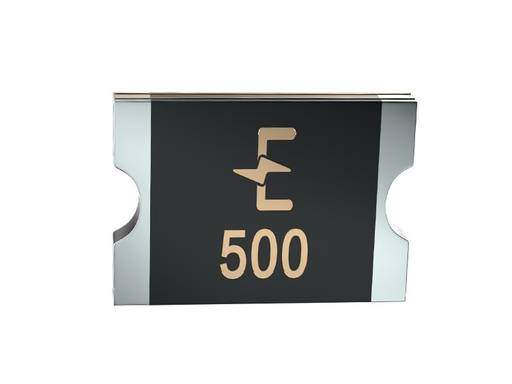

贴片SMD保险丝

1. 微型小电流封装（0201~0805）

• 0201（公制 0603）：0.6×0.3mm，极致微型，仅适用于 TWS 耳机、智能手环等超小空间，额定电流 0.1~0.5A，电压 32V DC。
• 0402（公制 1005）：1.0×0.5mm，量产最小尺寸之一，用于手机、手表内部，电流 0.5~1.5A，电压 32/63V DC。
• 0603（公制 1608）：1.6×0.8mm，最常用微型封装，适配蓝牙模块、传感器，电流 0.5~5A，电压 32/63V DC。
• 0805（公制 2012）：2.0×1.25mm，稳定性提升，用于 USB 设备、小型电源，电流 1~8A，电压 32/63V DC。

2. 标准通用封装（1206~2512）

• 1206（公制 3216）：3.2×1.6mm，行业通用款，适配家电、工控板，电流 1~12A，电压 32/63/125V。
• 1210（公制 3225）：3.2×2.5mm，宽体大电流，用于电机驱动、电源适配器，电流 3~15A。
• 1812（公制 4532）：4.5×3.2mm，高分断能力，适用于工业模块、快充，电流 5~20A。
• 2512（公制 6432）：6.4×3.2mm，大电流稳定款，用于车载电子、工业电源。

3. 大功率特殊贴片封装

• 6125（公制 6125）：6.1×2.5mm，高耐压大电流，最高 250V，电流 5~30A，适配工业设备、电动工具。
• 2920（公制 7351）：7.3×5.1mm，超大电流，用于服务器电源、新能源控制板，电流 10~50A。
• 圆柱形贴片：3.5×10mm、5×15mm，兼容贴片与管状特性，用于空间受限的工控设备。

二、直插管状保险丝（传统经典，易更换）

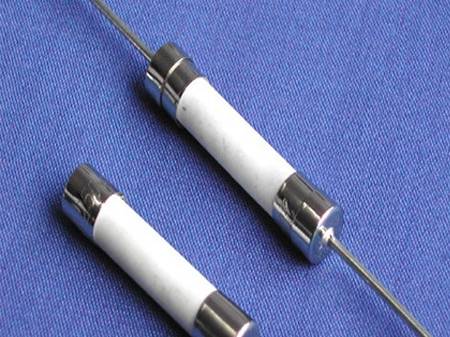

分为玻璃管（可视化熔断）与陶瓷管（耐高温、防爆），型号以「直径 × 长度（mm）」命名，带引脚直插 PCB 或底座安装。

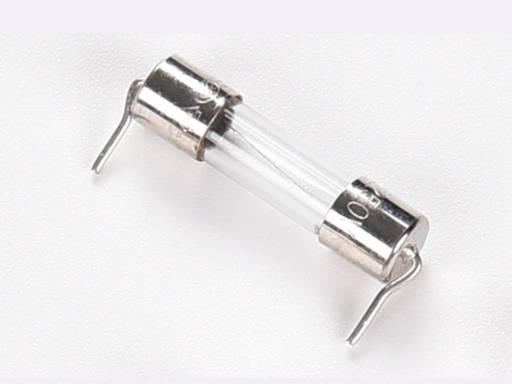

直插管状保险丝

1. 通用标准尺寸

• 5×20mm：最常用款，家电、适配器、机顶盒标配，电压 250V，电流 0.1~10A，快断 / 慢断可选。
• 6.3×32mm：大功率通用款，工业控制、UPS 电源，电压 250/500V，电流 1~20A，高分断能力。
• 10×38mm：工业大功率，电机、变压器、配电柜，电压 500V，电流 5~50A，慢断抗冲击。

2. 微型 / 小型尺寸

• 3.6×10mm、4.5×15mm：迷你直插，用于仪器仪表、小型家电。
• 2.4×7mm、3×7mm：超微型直插，用于精密电子、医疗设备。

三、汽车插片保险丝（车用专用）

汽车专用，插片式结构，按尺寸分为小号、中号、大号，型号以「电流值 + 类型」标注。

汽车插片保险丝

• MINI 小号：10.9×3.8mm，适配轿车、新能源汽车，电流 3~30A。
• ATO/ATS 中号：19.1×5.1mm，最通用汽车款，电流 1~40A。
• MAXI 大号：29.2×8.5mm，卡车、大巴、大功率电路，电流 30~120A。
• 低压插片：颜色区分电流（如 10A 红色、15A 蓝色），便于快速识别更换。

四、工业大功率保险丝（电力 / 设备专用）

适用于高压、大电流场景，安装方式为螺栓式、导轨式，型号以「类型 + 尺寸 + 参数」命名。

工业大功率保险丝

• RT 系列（有填料封闭管式）：RT18、RT28，适配配电柜、变压器，电流 10~100A，电压 380/660V。
• 螺栓式：14×51mm、22×58mm，用于工业设备、电力系统，电流 50~200A。
• 熔断器底座搭配型：适配 10×38mm、14×51mm 熔芯，便于维护更换。

五、保险丝型号核心标识解读

除封装尺寸外，型号常包含特性、电压、电流关键信息，快速看懂规则：

• 熔断特性：F（快断 Fast）、T（慢断 Time-delay）、FF（超快断）、M（中速）。
• 示例：F5×20-2A250V → 5×20mm 快断保险丝，2A，250V。
• 材质类型：G（玻璃管 Glass）、C（陶瓷管 Ceramic）、SMD（贴片）。
• 行业标准：中国 BGXP（玻管 5×20）、BGDP（玻管 6.3×32）；国际通用尺寸型号。

六、选型关键要点

1. 空间匹配：便携设备选 0402/0603 贴片；家电选 5×20mm 直插；汽车选对应插片规格。
2. 电气参数：额定电压≥工作电压，额定电流 = 1.25~2.5 倍工作电流（感性负载选慢断 T 型）。
3. 场景适配：高温 / 防爆选陶瓷管；需可视化选玻璃管；高密度 PCB 选 SMD 贴片。

保险丝封装型号看似繁杂，核心以尺寸代码区分形态与体积，结合特性、电气参数即可精准选型。无论是消费电子、汽车还是工业领域，掌握封装规律，就能快速匹配最适合的电路保护方案。
