内置晶振、小封装的实时时钟 IC-SD2010/2077/2078；内置晶振、可数字精度补偿高精度、SD2010管脚兼容8010-实时时钟芯片的新选择！今日，鸿合智远小编将分析兴威帆电子-内置晶振、小封装的实时时钟IC-SD，大家一起来聊聊吧。

一、概述

1、SD2078是一种具有标准IIC接口的实时时钟芯片，CPU可使用该接口通过5位地址寻址来读写片内32字节寄存器的数据（包括时间寄存器、报警寄存器、控制寄存器、通用 SRAM 寄存器）；

2、SD2078内置单路定时/报警中断输出，报警中断时间最长可设至100年；

3、SD2078内置晶振，用户可以不用顾虑因外接晶振、谐振电容等所带来的元件匹配误差问题和振荡可靠性问题；

4、SD2078内置时钟精度数字调整功能，可以在很宽的范围内校正时钟的偏差（-189ppm～+189ppm，分辨力为3.05ppm），并通过外置的温度传感器可设定适应温度变化的调整值，实现在宽温范围内高精度的计时功能；

5、SD2078具有一个后备电池输入脚VBAT，当芯片检测到主电源VDD掉到后备电池电压以下，芯片会自动转为由接在VBAT的后备电池供电。SD2010.2077/2078软件兼容SD2068、SD3078。

二、特性

1、低功耗：1.2μA典型值（VBAT =3.0V，Ta=25℃）；

2、工作电压：1.8～5.5V，工作温度：-40℃～+85℃；

3、标准IIC总线接口方式，最高速度400KHZ（4.5V～5.5V）；

4、年、月、日、星期、时、分、秒的BCD码输入/输出，并可通过独立的地址访问各时间寄存器；

5、闰年自动调整功能（从2000年～2099年）；

6、可选择12/24小时制式；

7、内置年、月、日、星期、时、分、秒共7字节的报警数据寄存器及1字节的报警允许寄存器；

8、内置12字节通用SRAM寄存器可用于存储用户的一般数据。；

9、三种中断均可选择从INT脚输出，并具有两个中断标志位；

10、可设定并自动重置的单路报警中断功能（时间范围最长设至100年），年、月、日、星期、时、分、秒报警共有96种组合方式，并有单事件报警和周期性报警两种中断输出模式；

11、周期性频率中断输出：从32768Hz～1/16Hz……1秒共十五种方波脉冲；

12、自动重置的8位倒计时定时器，可选的4种（4096HZ、64HZ、1HZ、1/60HZ）；

13、内置晶振和谐振电容，常温精度：SD2077/2078A档<±10ppm（常温日误差最大 0.86 秒），B档<±30ppm，C档<±50ppm；SD2010 5±23ppm；

14、内置时钟精度数字调整功能，可通过程序来调整走时的快慢。用户采用外置的温度传感器，设定适应温度变化的调整值，可实现在宽温范围内高精度的计时功能；

15、具有一个后备电池输入脚VBAT，芯片依据不同的电压自动从VDD切换到VBAT或从VBAT切换到VDD；

16、在VBAT模式下，芯片具有中断输出允许或禁止的功能，可满足在备用电池供电时输出中断的需要；

17、内置IIC总线0.5秒自动复位功能（从Start 命令开始计时），保证时钟数据的有效性及可靠性，避免IIC总线挂死问题；

18、内置三个时钟数据写保护位，避免对数据的误写操作，可更好地保护时钟数据；

19、内置上电复位电路及指示位；

20、内置电源稳压，内部计时电压可低至1.5V；

21、芯片管脚抗静电（ESD）>4KV；

22、芯片在兴威帆的评估板上可通过4KV的群脉冲（EFT）干扰；

23、CMOS工艺。

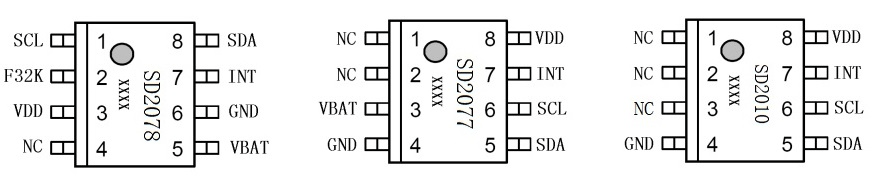

三、SD2010/2077/2078管脚图

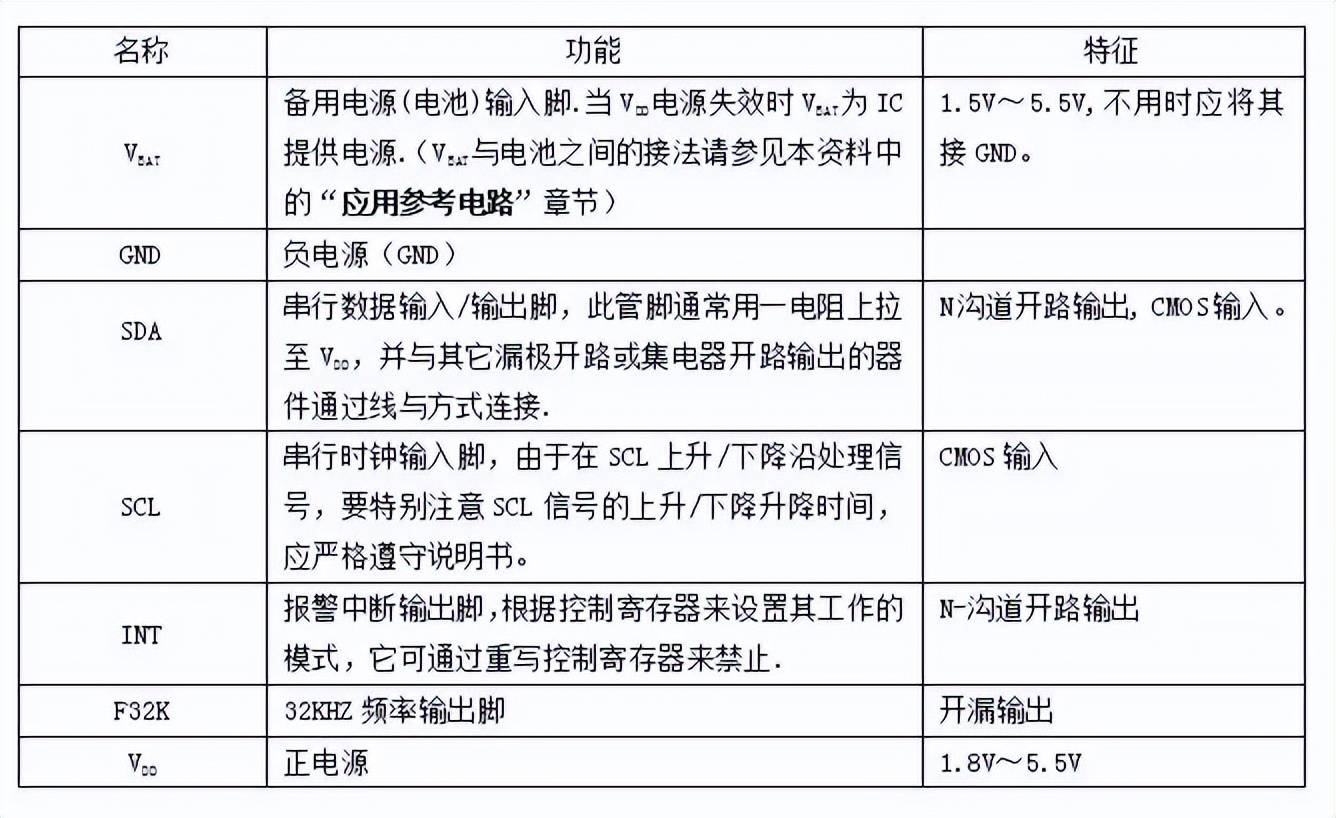

四、SD2010/2077/2078管脚说明

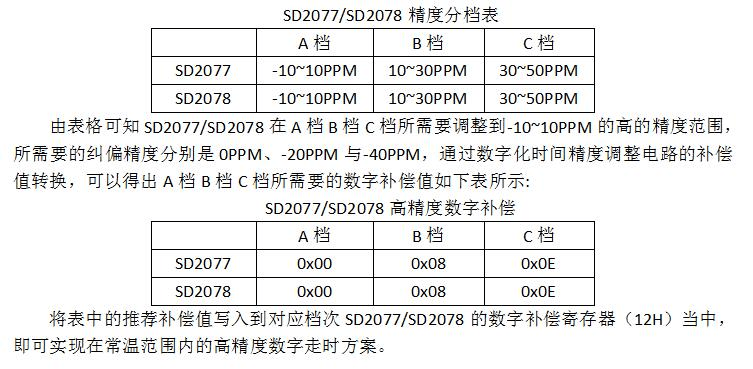

五、SD2077/2078 各分档常温高精度数字补偿处理方法
