随着5G通信、无线蓝牙、高速工控、智能穿戴设备不断升级，普通低频电路早已无法满足高速传输需求，高频电路成为高端电子产品的核心支柱。不同于常规电源、控制电路，高频电路专门处理高速、高频变化的电信号，是实现无线通信、高速数据传输、射频信号收发的关键，其设计与PCBA制造工艺，直接决定设备的传输速度、信号稳定性与抗干扰能力。

什么是高频电路？

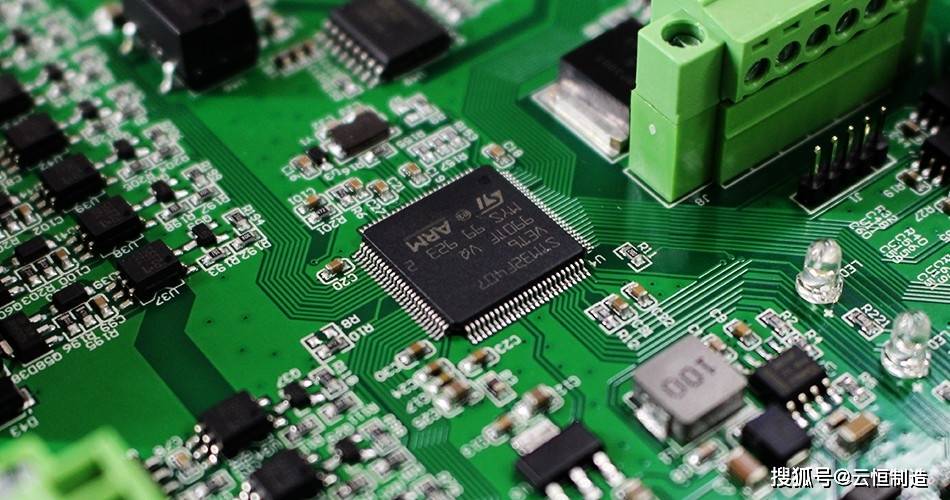

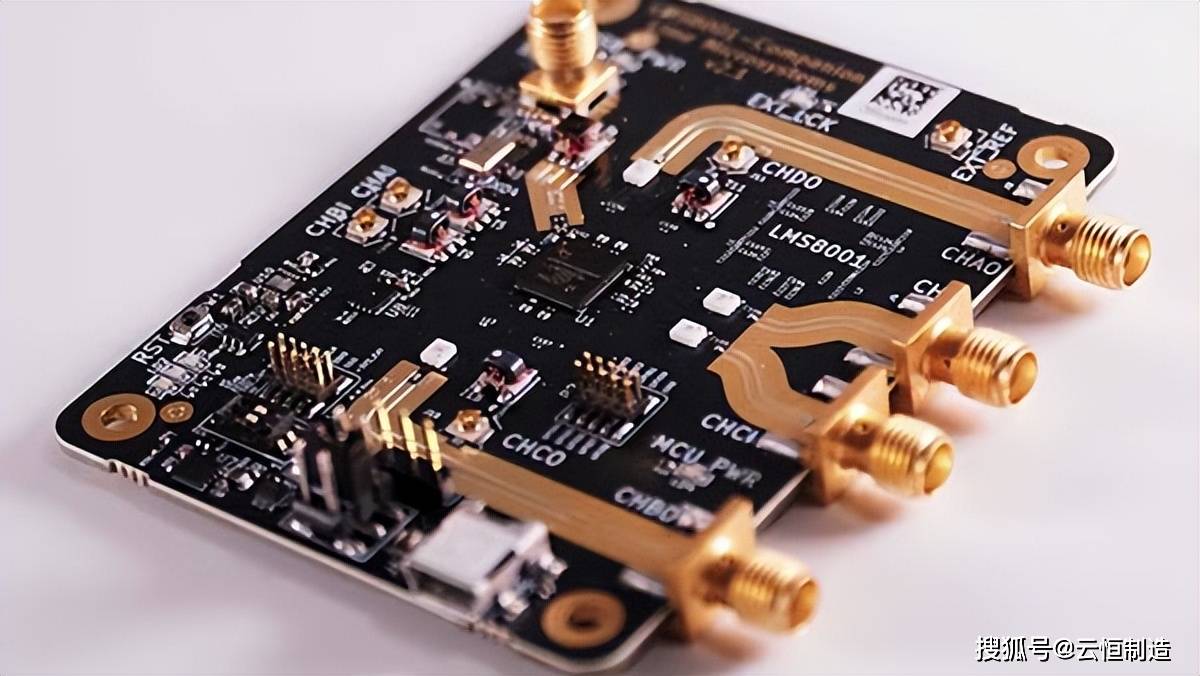

简单来说，高频电路是用于处理高频率交变信号的专用电路，行业普遍将工作频率大于30MHz的电路定义为高频电路，广泛覆盖射频、微波、高速数字信号场景。常规低频电路只处理稳定电压、低速开关信号，而高频电路负责高频振荡、信号发射、接收、放大与滤波。手机蓝牙、WiFi、5G模块、雷达、射频工控设备，内部核心全部依赖高频电路工作，是智能设备实现无线互联的基础。

高频电路和普通电路的核心区别

很多人误以为电路只是走线、焊接的区别，实则高频电路的物理特性完全不同。低频电路只关注通断与电压电流，而高频信号会产生寄生电感、寄生电容、信号反射、串扰及电磁辐射。普通布线方式放在高频电路中，会直接导致信号衰减、网速卡顿、连接不稳定、干扰死机。因此，高频电路不只是“频率更高”，而是对布线、阻抗、接地、板材有着极高的专属工艺要求。

高频电路的核心技术难点

高频电路最大的痛点是极易受干扰、信号易失真。高频信号传输速度快、波长短，走线长短差异、线距过近、接地不良、板材损耗过大，都会造成严重的信号损耗与串扰。同时高频工作容易产生电磁辐射，既会干扰自身电路，也会影响周边器件，这也是高频设备必须做阻抗匹配、屏蔽隔离、分区布局的核心原因。

高频电路PCBA设计与制造关键标准

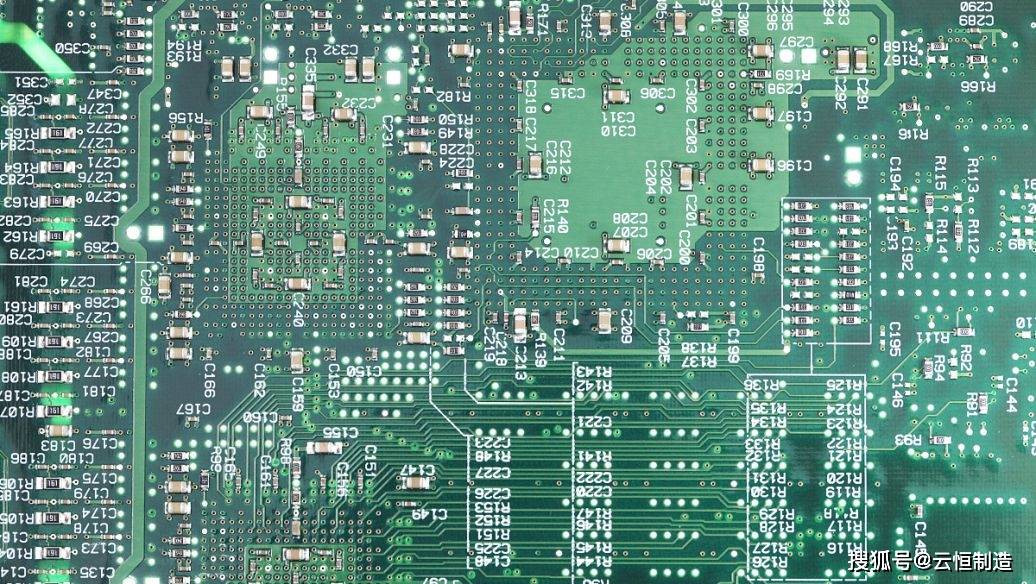

高频电路的性能，完全依靠专业PCBA设计与精密制造落地。设计上，高频信号线必须短而直，严格控制50Ω/75Ω精准阻抗匹配，杜绝信号反射；高频区与低频控制区、电源区严格分区隔离，数字、模拟、射频信号独立布线，避免交叉干扰。选材上必须使用低介电损耗高频板材，减少信号传输损耗。生产制造中，采用高精度SMT贴片工艺，严控贴装精度与回流焊温度曲线，防止高频芯片、射频器件热损伤；通过AOI、X-Ray全检把控焊点质量，同时做阻抗测试、信号衰减测试、EMC电磁兼容测试，确保高频信号传输稳定、低损耗、抗干扰。
