在电子设备日益普及的如今，电磁兼容性（EMC）已成为衡量产品质量的重要指标。作为抗电磁干扰滤波电路中的关键元器件，共模电感和差模电感承担着各自独特的任务。了解它们的工作原理与区别，有助于在设计中选择合适的电感解决方案。

本质区别：从电流与磁场说起

  共模电感与差模电感根本的区别，在于它们所应对的干扰类型以及绕组结构。

共模电感 主要用于抑制共模干扰。所谓共模干扰，指的是两条电源线或信号线上相对于参考地（如大地）同时出现的、相位相同的噪声。共模电感的结构颇具特点：它是在同一磁芯上用两组圈数相等、导线直径相同、但绕向相反的线圈绕制而成。这种设计使得正常的差模电流（即回路电流）流经时，两组线圈产生的磁场相互抵消，磁芯不易饱和，从而保持高阻抗特性，对共模噪声形成有效阻碍。

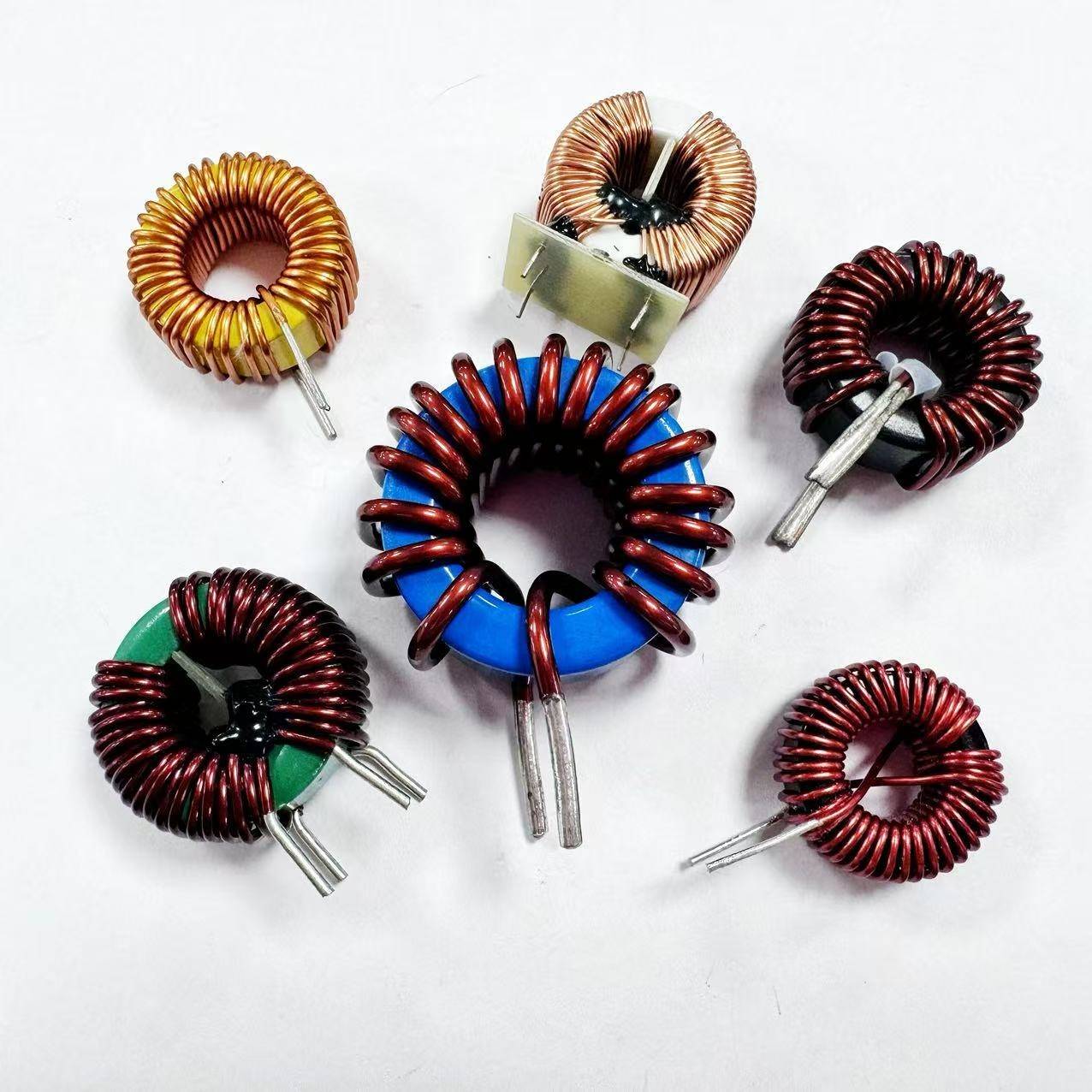

差模电感 则专门用于抑制差模干扰，即两条线之间相位相反（差180°）的噪声。它通常只是在一个磁芯上绕制一个线圈，有两个引脚。在交流电源通路中，差模电感需要承受较大的工作电流，其磁芯材料一般采用不易饱和的金属粉芯（如铁粉芯），电感量通常在几十到数百微亨之间。

协同工作：共模电感的“隐藏技能”

  在实际电路中，两者并非孤立工作。值得注意的是，共模电感并非只对共模噪声起作用。由于绕制工艺和结构的限制，不可能做到理想的完全耦合，总会有一部分磁通泄漏，这便形成了“漏感”。而共模电感的漏感，本质上就表现为差模电感。

  这一特性常在滤波器设计中被巧妙利用。一个设计合理的共模电感，其漏感可以对差模噪声提供一定程度的衰减。对于部分低功率电源系统，共模扼流圈所附带产生的差模电感量，已足以解决常见的差模辐射问题。因此，在滤波器设计中合理评估和利用这一特性，有助于简化电路结构并节省空间。

如何识别与应用

  从外观判断，常见的区分方式是看引脚数量：共模电感通常有4个引脚（两组线圈），而差模电感多为2个引脚。在应用场景方面，共模电感多用于开关电源、通信设备及各类数字电路之中，用于滤除高频共模噪声；差模电感则更侧重于差分信号传输线路或电源输入端的差模噪声抑制。

专业电感方案提供者——苏州谷景电子

  面对复杂的电磁干扰挑战，选择经验丰富的电感元件供应商至关重要。苏州谷景电子有限公司作为国内专业电感研发生产企业，通过了IATF16949车规级品质认证，多年来专注于共模电感、差模电感、贴片电感、磁环电感等各类产品的研发与生产。

  谷景电子具备从材料选型、方案设计到安规服务的完善能力，产品符合ROHS、REACH等环保标准，致力于为各行业提供贴合实际需求的电感应用解决方案。无论是标准品选型，还是定制化电感需求，其技术与业务团队均可提供相应支持，助力产品顺利通过电磁兼容相关标准要求。
