触发电平（Trigger Level）是存储示波器捕获稳定波形、定位关键事件的核心参数。若设置不当，会导致波形显示异常、触发不稳定、关键信号丢失等问题，甚至影响测试结果的准确性。以下为详细分析及应对措施：

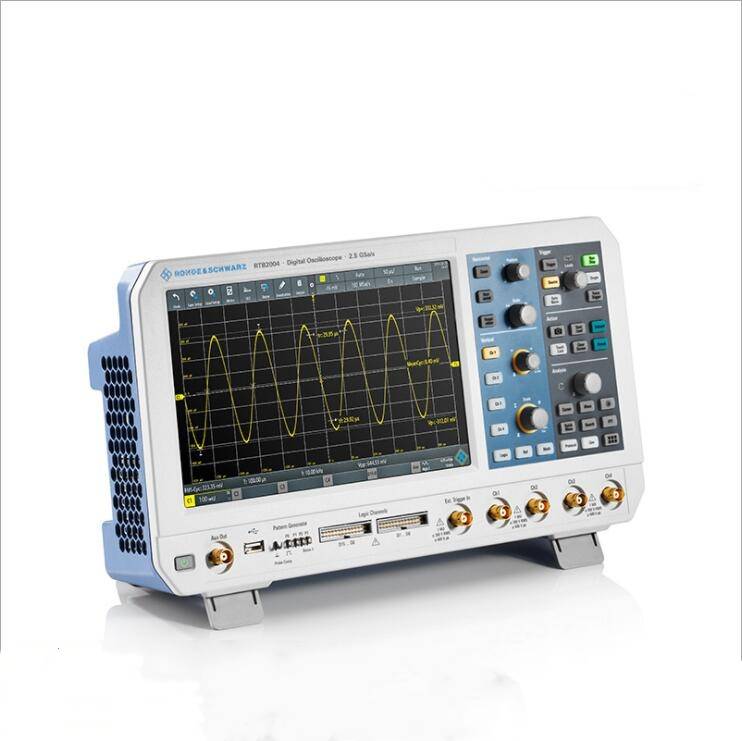

示波器

一、触发电平设置不当的典型后果

1. 波形显示不稳定或“跑飞”

• 现象：
• 波形在屏幕上随机跳动，无法稳定显示（类似电视信号干扰时的画面）。
• 原因：
• 触发电平设置过高或过低，导致信号无法持续满足触发条件。
• 示例：测量5V方波时，若触发电平设为6V（高于信号幅值），示波器始终无法触发，波形持续“跑飞”。

2. 关键信号事件丢失

• 现象：
• 无法捕获异常脉冲、毛刺或特定幅值的信号。
• 原因：
• 触发电平未覆盖目标信号特征（如设置在噪声区间而非信号有效部分）。
• 案例：调试电源纹波时，若触发电平设为纹波基线以下，可能漏掉瞬态尖峰。

3. 触发模式失效

• 现象：
• 边沿触发、脉宽触发等模式无法正常工作。
• 原因：
• 触发电平与信号斜率、脉宽参数不匹配。
• 示例：测量窄脉冲（如10ns）时，若触发电平设为信号中间值，可能因脉冲宽度不足导致无法触发。

4. 测量误差与重复性差

• 现象：
• 不同次测量结果不一致（如电压幅值、周期时间波动）。
• 原因：
• 触发电平不稳定导致捕获的波形段不一致。
• 数据对比：触发电平设置测量幅值（V）测量周期（μs）正确（2.5V）5.00 ±0.0110.00 ±0.001过高（4V）随机值随机值

二、设置不当的常见原因

原因分类具体场景用户误操作手动调节触发电平时误触旋钮，或未根据信号幅值调整（如直接使用默认值0V）。信号特性不匹配测量低幅值信号（如mV级）时，触发电平范围不足（部分示波器默认最小电平±1V）。噪声干扰信号噪声较大，触发电平被噪声波动触发，导致误触发或漏触发。多通道耦合多通道信号存在相位差，触发电平未同步调整（如通道1设为上升沿，通道2未同步）。三、解决方案与优化策略

1. 正确设置触发电平

• 操作步骤：

1. 观察信号幅值：

• 使用示波器的自动测量功能（如Measure > Amplitude）获取信号峰峰值（Vpp）。

1. 计算合理电平：

• 触发电平通常设为信号幅值的30%~70%（如5V方波设为1.5V~3.5V）。

1. 手动微调：

• 旋转触发电平旋钮，观察波形稳定后的最佳位置（避免信号边缘噪声）。

2. 使用高级触发功能

• 推荐功能：
• 边沿触发：适用于规则波形（如方波、正弦波），需结合触发电平和斜率（上升沿/下降沿）。
• 脉宽触发：捕获窄脉冲或特定宽度信号（如设置脉宽>50ns）。
• 逻辑触发（多通道）：通过组合多个通道的电平条件触发（如通道1>2V且通道2<1V）。

3. 抑制噪声干扰

• 方法：
• 带宽限制：启用示波器的20MHz带宽限制功能，滤除高频噪声。
• 噪声抑制：在探头端并联10pF电容，降低高频噪声对触发电平的影响。
• 平均模式：对重复信号使用平均模式（如Acquire > Average），提高信噪比。

4. 验证触发稳定性

• 测试步骤：

1. 固定信号源（如信号发生器输出1kHz方波）。
2. 调整触发电平，观察波形是否持续稳定（无跳动或丢失）。
3. 记录不同电平下的触发成功率（建议≥99.9%）。

四、典型场景与案例分析

案例1：电源纹波测试

• 问题：
• 触发电平设为纹波基线以下，导致瞬态尖峰未被捕获。
• 解决：
• 将触发电平设为基线以上（如+50mV），并启用脉宽触发（脉宽<1μs）。

案例2：串行总线解码

• 问题：
• I²C信号时钟线（SCL）触发电平过高，漏掉低电平数据位。
• 解决：
• 将触发电平设为SCL信号幅值的50%（如1.65V，Vpp=3.3V）。

案例3：低速传感器信号

• 问题：
• 触发电平范围不足（±1V），无法捕获mV级信号。
• 解决：
• 使用10:1探头衰减输入信号，并将示波器触发电平扩展至±10V。

五、预防措施与最佳实践

1. 标准化操作流程：

• 制定《示波器触发设置检查表》，要求每次测量前确认触发电平、斜率、模式。

1. 培训与考核：

• 对操作人员进行触发功能专项培训，重点考核触发电平与信号幅值的匹配性。

1. 硬件升级：

• 升级示波器固件以支持更灵活的触发功能（如Tektronix的FlexTrigger技术）。

1. 定期校准：

• 每年校准示波器的触发电平精度（误差应≤±1%满量程）。

六、总结与建议

1. 核心原则：

• 触发电平必须与信号幅值动态匹配，避免“一刀切”的默认设置。

1. 操作优先级：

• 测量前第一步：观察信号幅值并设置触发电平。
• 测量中第二步：验证波形稳定性，调整电平至最佳位置。

1. 长期优化：

• 结合高级触发功能和噪声抑制技术，提升复杂信号的捕获能力。

通过以上措施，可彻底避免因触发电平设置不当导致的测试问题，确保波形捕获的准确性和可靠性。
