对门禁系统施工布线要点的详细梳理和补充说明，结合技术规范与实践经验，帮助施工人员高效完成布线工作并确保系统稳定性：

一、门禁电源布线要点

1. 电源类型选择

• 优先使用带变压器的线性电源或带机箱的开关电源，确保供电稳定，减少纹波干扰。
• 避免使用劣质电源，尤其是无接地的开关电源，可能导致设备误动作或损坏。

1. 电源线规格

• 220V 交流输入线：必须采用三芯铜质电源线（火线、零线、地线），线截面积≥1.5mm²，确保载流能力与接地可靠性。
• 接地要求：电源金属外壳必须可靠接地（接地电阻＜4Ω），可连接至建筑主体接地网，避免因感应电流或漏电引发干扰或安全隐患。

1. 电源分离设计

• 控制器电源与电锁电源必须独立分开：电锁开锁瞬间电流峰值可达 3-5A，直接由控制器供电可能导致主板瞬间压降，引发死机或程序紊乱。建议：
• 控制器单独配置 12V/2A 电源（如带机箱的开关电源）。
• 电锁单独配置 12V/5A 以上电源（根据锁具数量调整），避免多把电锁并联时电流不足。

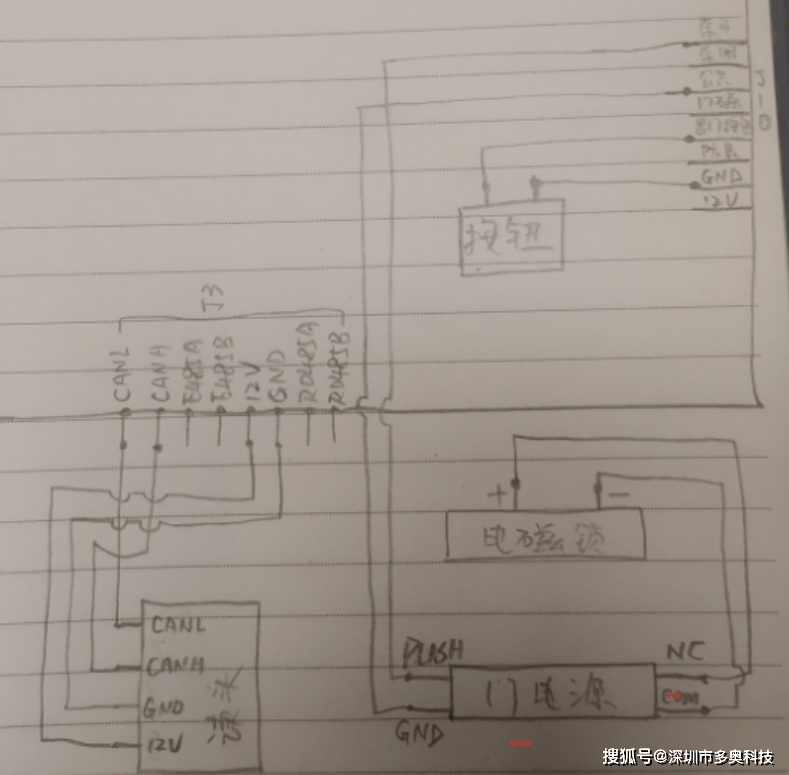

二、电锁布线要点

1. 电源线规格

• 电锁电源线需独立从电源引出，线截面积≥2.0mm²（RVV 或 RVVP），确保长距离传输时电压衰减＜5%（如 12V 电锁，末端电压≥11.4V）。
• 示例：
• 单把磁力锁（12V/0.5A）：RVV2*2.0mm²，距离≤100 米。
• 多把电锁并联：按总电流计算线径，如 3 把锁总电流 1.5A，建议用 RVV2*2.5mm²。

1. 信号控制线规格

• 根据电锁类型选择线缆：
• 2 线制电锁（如磁力锁）：RVVP2*0.5mm²（带屏蔽防干扰）。
• 5 线制电锁（如电插锁、静音锁）：RVVP6*0.5mm²（含开锁信号、门磁反馈等）。
• 禁止使用网线替代：网线线径细（0.4-0.5mm²）、无屏蔽，长距离易导致电压衰减或信号干扰。若必须用网线，需满足：
• 距离≤50 米，且选用纯铜超五类网线（非铜包铝）。
• 多股芯线并联（如用 2 对芯线并联作为电源线），但仍建议优先使用专用电源线。

1. 防反接与保护

• 电锁正负极需严格区分，建议在电源端加装保险丝（额定电流为电锁工作电流的 1.5 倍），防止接反或短路损坏电源。

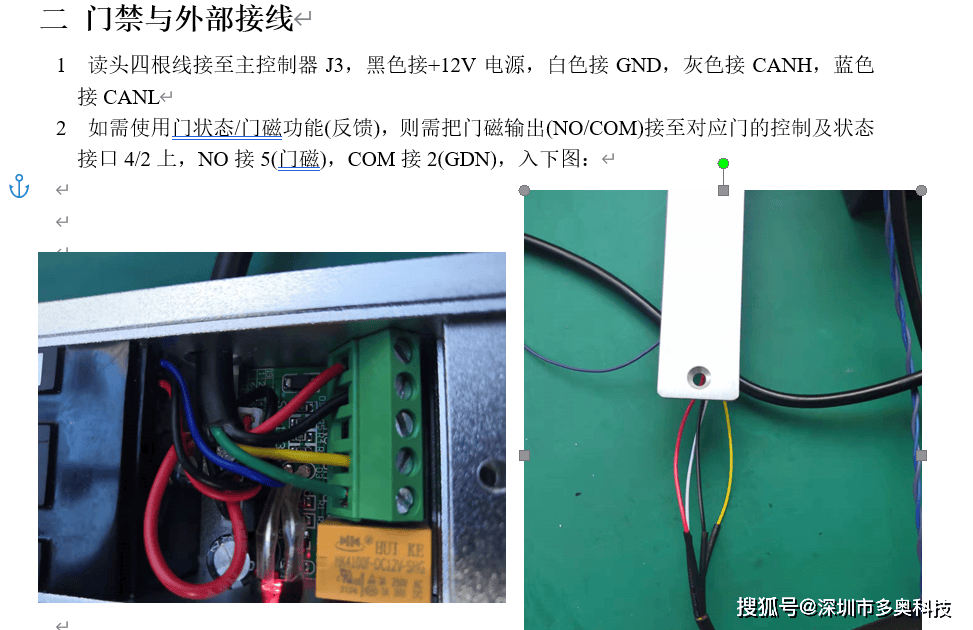

三、门禁读卡器布线要点

1. 线缆规格与协议匹配

• 韦根（Wiegand）协议（主流刷卡读头）：
• 线径≥0.22mm²（如 RVVP4*0.5mm²），距离≤45 米。
• 若读头从控制器取电，需增加电源线，建议用RVVP6*0.75mm²（4 芯信号 + 2 芯电源），避免电源衰减导致读头工作异常。
• RS-485 协议（生物识别读头常用）：
• 采用RVVP2*0.75mm²（差分信号抗干扰），距离可达800 米，需在末端加 120Ω 终端电阻。
• TCP/IP 协议（网络型读头）：用超五类 / 六类网线，距离≤100 米，需单独供电（POE 供电需确认读头支持）。

1. 抗干扰措施

• 读卡器线缆需与强电（如 220V 电源线）隔离，间距≥30cm，避免电磁耦合干扰。
• 穿管布线时，强电与弱电分不同线管，金属管需接地，提升屏蔽效果。

四、门禁通讯线布线要点

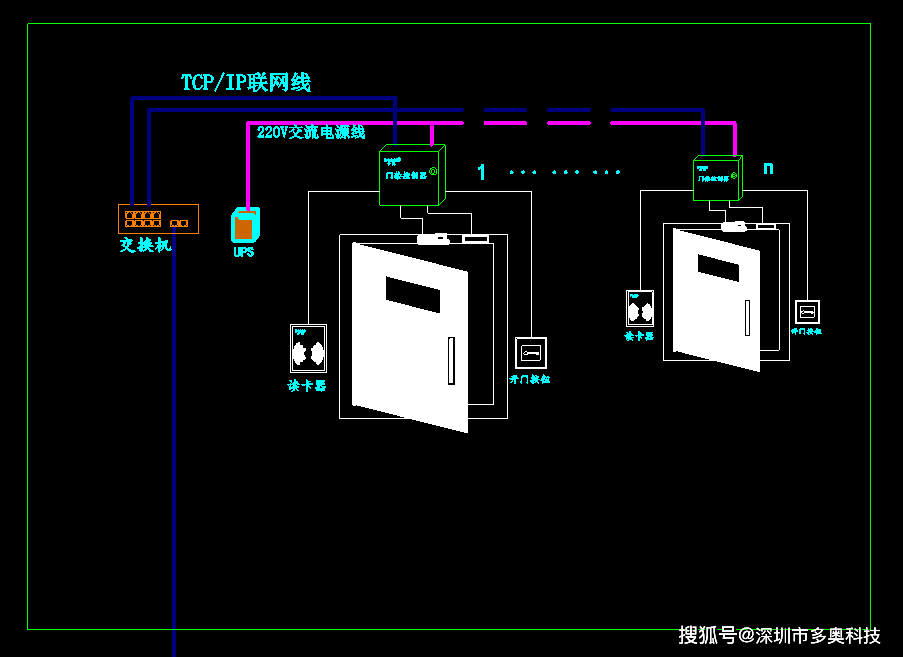

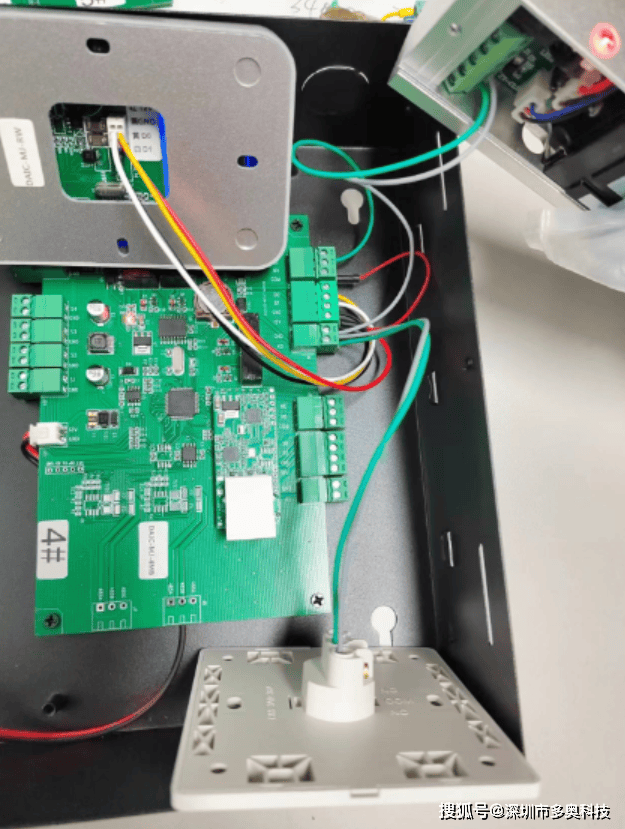

1. TCP/IP 网络布线

• 控制器与交换机间用超五类 / 六类网线，遵循以太网标准（距离≤100 米）。
• 长距离传输（＞100 米）需用光纤收发器转接，或采用 POE + 供电延长方案。
• 建议使用品牌网线（如 AMP、康普），避免非标网线导致丢包或速率下降。

1. RS-485 总线布线

• 线缆：RVVP2*2.0mm²（屏蔽双绞线，降低共模干扰），标识清楚 A（+）、B（-），两端接线一致，避免反接。
• 拓扑结构：手拉手总线型（优先）或树杈型（需加 HUB 分支，单分支距离≤30 米），避免星型布线引发信号反射。
• 节点数：单总线≤32 个控制器，超过需加 RS-485 中继器扩展。
• 终端电阻：总线首尾两端各加 120Ω 电阻，提升信号稳定性。

五、电梯门禁（梯控）施工特殊要点

1. 随行电缆设计

• 电梯门禁信号需通过随行电缆传输，需选用电梯专用耐折屏蔽电缆（如 RVVP 型，导体为多股软铜丝），避免长期升降导致线缆断裂。
• 电源线与信号线分开敷设，或采用双绞结构，减少运动中的信号干扰。

1. 抗振动与干扰

• 线缆在轿厢顶部和井道固定时，需用弹簧线或预留松弛度，避免拉伸损坏。
• 电梯内强电（如电机、照明）密集，信号线需与动力线保持≥20cm 间距，或用金属隔板隔离。

1. 电源与接地

• 轿厢内控制器建议采用隔离电源（如带 DC-DC 隔离的开关电源），防止电梯电机启停时的脉冲干扰。
• 轿厢金属结构需可靠接地，控制器外壳与轿厢接地端子连接，形成等电位保护。

1. 现场勘测与协调

• 提前与电梯厂商确认随行电缆预留芯数、轿厢布线路径，避免后期返工。
• 若需控制电梯按钮，需区分干接点（无源）与湿接点（有源）信号，确保与电梯主板兼容，避免短路损坏设备。

六、通用注意事项

1. 线缆标识与记录

• 所有线缆两端需用尼龙标签标注编号（如 “读卡器 1-COM”“电锁 1+”），并绘制布线图纸存档，便于后期维护。

1. 测试与调试

• 布线完成后，需测试：
• 电源线对地绝缘电阻（≥5MΩ），避免漏电。
• 通讯线通断与信号质量（如 RS-485 用万用表测 A/B 间电阻≈60Ω，确认终端电阻已接）。
• 分段通电测试，先测试单设备（如单个读卡器 + 控制器），再扩展至整个系统，逐步排查故障。

1. 防雷与浪涌保护

• 户外门禁设备（如露天读卡器）需加装浪涌保护器（SPD），电源端与通讯端均需防护，接地端接入防雷地网。

通过严格遵循以上要点，可有效提升门禁系统的稳定性、抗干扰能力和使用寿命，减少后期因布线问题导致的故障排查成本。复杂项目建议提前与厂商技术人员（如多奥）沟通，制定定制化布线方案。
