在电子测量领域，示波器作为一种不可或缺的工具，能够直观地显示电信号的波形，帮助工程师和技术人员分析电路的工作状态。而示波器探头作为连接被测电路与示波器的关键部件，其性能和类型的选择直接影响到测量结果的准确性和可靠性。随着电子技术的不断发展，示波器探头的种类日益丰富，以满足各种复杂测量场景的需求。本文将详细介绍示波器探头的分类方式，并阐述不同类型探头的特点及适用场景。

按工作原理分类

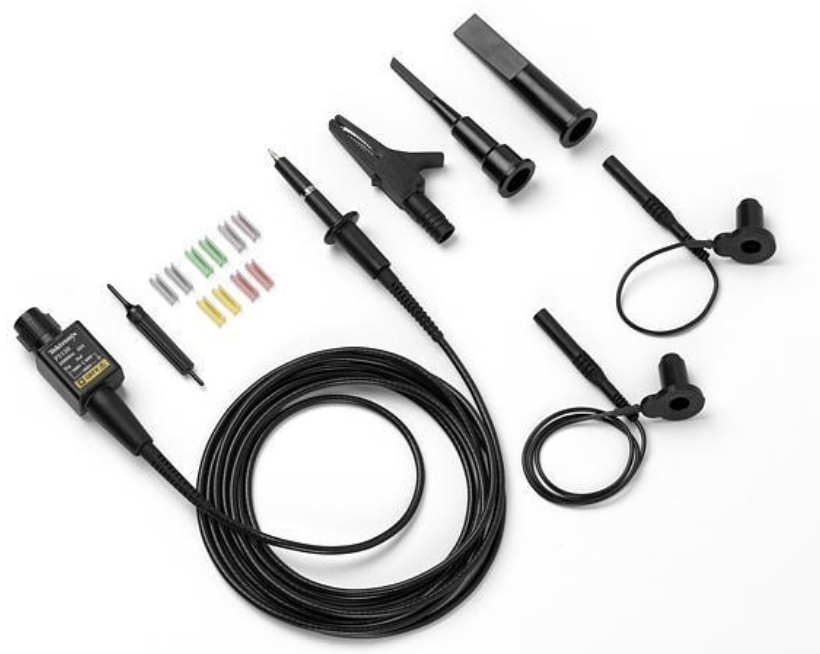

无源探头：无源探头是最为基础且常见的一类探头，其内部仅由无源器件如电阻、电容和电缆等构成，无需外部供电。这种探头结构简单，成本较低，具有较好的耐用性。常见的无源探头衰减比有1X、10X等。在通用电路测试等中低频测量场景下，无源探头表现出良好的适用性。

有源探头：有源探头内部集成了放大器，需要外部电源供电。这使得有源探头具备了一系列独特的优势。在射频通信信号和快速数字信号的测量中表现出色。有源探头的输入电容小，这极大地降低了对被测电路的负载效应，能够更准确地测量信号。但有源探头其成本较高，体积相对较大，并且需要专门的电源供应，同时由于内部有源元件较多，也更容易损坏。

按信号类型分类

电压探头：电压探头是使用最为广泛的一类探头，主要用于测量电压波形。它又可进一步分为无源电压探头和有源电压探头。无源电压探头常见于中低端示波器的标配，价格便宜、使用方便，但带宽有限；有源电压探头则凭借其高带宽、低输入电容等特性，适用于高频、高精度的电压测量场景。例如，在测量微处理器的供电电压波形时，根据信号的频率和对测量精度的要求，可选择合适的电压探头。如果信号频率较低，对成本较为敏感，无源电压探头即可满足需求；若信号频率较高，且需要精确测量电压的微小变化，则有源电压探头更为合适。

电流探头：电流探头基于霍尔效应或电流互感器原理工作，用于测量通过导线的电流。在电源、电机驱动等电路的测试中，电流测量是非常重要的环节。例如，在开关电源的研发和调试过程中，需要监测流过功率器件的电流，以评估电源的工作效率和稳定性。电流探头能够将电流信号转换为电压信号，然后通过示波器进行显示和分析。在选择电流探头时，需要关注待测物电流大小、电流频率、是交流还是直流、钳口的形状和大小、供电方式以及接口形式等参数。例如，对于大电流测量，需要选择钳口尺寸较大、能够承受相应电流的探头；对于直流电流测量，霍尔效应探头更为合适。

差分探头：差分探头用于测量两个测试点之间的电压差，能够有效抑制共模噪声，提高测量的准确性。在高频、高噪声或浮地系统的测量中，差分探头具有明显的优势。例如，在开关电源的测试中，由于其工作过程中会产生较大的共模干扰，使用差分探头可以更清晰地观察到电源的纹波电压等信号。差分探头又分为有源差分探头和高压差分探头。有源差分探头具有低负载效应、高信号保真度、高动态范围以及极微小的温漂等特点，适用于测试高速信号，特别是差分信号；高压差分探头则主要用于高压信号的测量，其内部具备特殊的高压保护电路，可确保在测量高电压时的安全性。

逻辑探头：逻辑探头主要用于捕获数字信号，如SPI、I2C等通信总线信号，常配合示波器的逻辑分析功能使用。它能够将数字信号的逻辑电平转换为直观的显示，帮助工程师快速判断数字电路的工作状态。在数字系统的开发和调试过程中，逻辑探头可以方便地检测数字信号的时序、电平高低等信息，例如在微控制器与外部设备的通信调试中，通过逻辑探头可以快速确定通信协议是否正确，数据传输是否存在错误。

按衰减比分类

1X探头：1X探头对信号无衰减，适用于测量小信号。但由于其输入电容相对较大，带宽较低，在测量高频信号时，容易受到信号源阻抗的影响，导致信号失真。例如，在测量微弱的传感器输出信号时，如果信号频率不高，1X探头可以直接将信号传输至示波器进行测量，避免了信号衰减带来的测量误差。然而，在高频测量场景下，1X探头的局限性就会凸显出来。

10X探头：10X探头是较为常用的探头类型，它对输入信号进行10倍衰减。通过这种衰减方式，探头的输入电容得以减小，带宽得到显著提高，同时也降低了对被测电路的负载效应。在大多数通用电路测试中，10X探头能够满足对中高频信号的测量需求。例如，在测量一般数字电路中的时钟信号等中高频信号时，10X探头可以提供较为准确的测量结果，且不会对被测电路的正常工作产生较大干扰。

100X/1000X探头：100X和1000X探头主要用于高压测量场景，如电力电子、工业设备等领域。这些探头具有极高的衰减比，能够将高电压信号衰减至示波器可接受的范围进行测量。同时，它们在设计上充分考虑了高压环境下的绝缘和安全问题，确保在测量高电压时不会对示波器和操作人员造成危害。例如，在电力系统的高压输电线路监测中，使用1000X的高压探头可以将数万伏的高压信号衰减后，通过示波器观察其波形，以分析线路的运行状态。

按带宽分类

低带宽（<100MHz）探头：低带宽探头适用于基础测量，如一般的音频信号、低频数字信号以及一些对频率响应要求不高的模拟信号测量。在一些简单的电子设备维修和基础电路实验中，低带宽探头足以满足对信号的观测需求。例如，在修理收音机等音频设备时，使用低带宽探头可以方便地检测音频信号的有无和大致波形，判断故障所在。

高带宽（数百MHz至GHz）探头：高带宽探头主要应用于高速数字或射频应用场景。在当今的高速通信领域，如高速数据传输接口的测试中，信号的频率越来越高，上升沿时间越来越短，这就需要高带宽的示波器探头来准确捕捉信号的细节。

示波器探头的种类繁多，每种类型都有其独特的特点和适用范围。在实际应用中，工程师和技术人员需要根据被测信号的特性（如频率、幅度、信号类型等）、测试环境以及预算等因素，综合考虑选择合适的示波器探头，以确保能够获得准确、可靠的测量结果，为电子电路的设计、调试和故障诊断提供有力的支持。
