DFx（Design for X）作为系统性设计方法论，通过整合可制造性（DFM）、可装配性（DFA）、可测试性（DFT）等全生命周期要素，为工程师提供了一套从设计到量产的优化框架。

一、可制造性设计（DFM）：

DFM是DFx体系的核心，直接影响PCB打样的良率与成本。其核心原则包括：

1. 工艺边界适配：设计需匹配PCB厂商的加工能力，例如线宽/线距需≥3mil（0.075mm），避免因超限导致蚀刻缺陷。拼板设计需遵循标准尺寸（如200mm×250mm），并通过工艺边（≥4.5mm宽）提升传送稳定性。
2. 材料与表面处理优化：高频场景选用低损耗基材（如Rogers 4350B），表面处理优先选择沉金或OSP工艺，平衡成本与可靠性。对于0.4mm间距BGA，需采用开窗工艺避免焊接空洞。
3. 阻抗控制与信号完整性：通过SI9000仿真验证关键信号阻抗，微带线厚度误差控制在±10%，确保毫米波频段信号完整性。

二、可装配性设计（DFA）：自动化生产的保障

DFA聚焦于降低装配复杂度，提升直通率：

1. 元器件布局规范：0201以下封装器件需间隔≥0.2mm，避免贴片偏移；连接器引脚需外伸设计，便于返修。双面贴装时，优先采用正正拼板，减少钢网切换次数。
2. 定位与公差控制：设置3个拼板MARK点（对角分布），定位孔中心距板边≥5mm。关键焊盘公差需控制在±0.05mm，防止BGA锡球虚焊。
3. 模块化设计：将电源模块、射频模块独立成板，通过连接器互联，缩短单板调试周期。

三、可测试性设计（DFT）：质量管控的早期介入

DFT通过设计冗余提升测试效率：

1. 测试点布局：关键网络（如电源、时钟）需预留测试焊盘，间距≥0.4mm。高速信号线需避免在过孔处设置测试点，防止信号反射。
2. 边界扫描与飞线检测：对高密度板采用JTAG边界扫描，替代传统飞线检测。在盲埋孔区域增加辅助检测孔，提升开路/短路检出率。
3. 电源完整性验证：在打样阶段进行PDN仿真，确保去耦电容布局满足纹波要求（<50mV），避免量产时因电源噪声导致功能异常。

四、全生命周期协同：从打样到量产的闭环

DFx的价值在于打通设计、制造、服务链路：

1. 环保性设计（DFE）：优先选用无卤素基材（如BT树脂），减少卤化物对环境的污染。通过物料标准化（如0805封装替代0603），降低供应链复杂度。
2. 可服务性设计（DFS）：在PCB边缘预留维修缺口（≥2mm），关键器件标注维修坐标。对多层板采用激光通孔技术，减少维修时钻孔损伤。

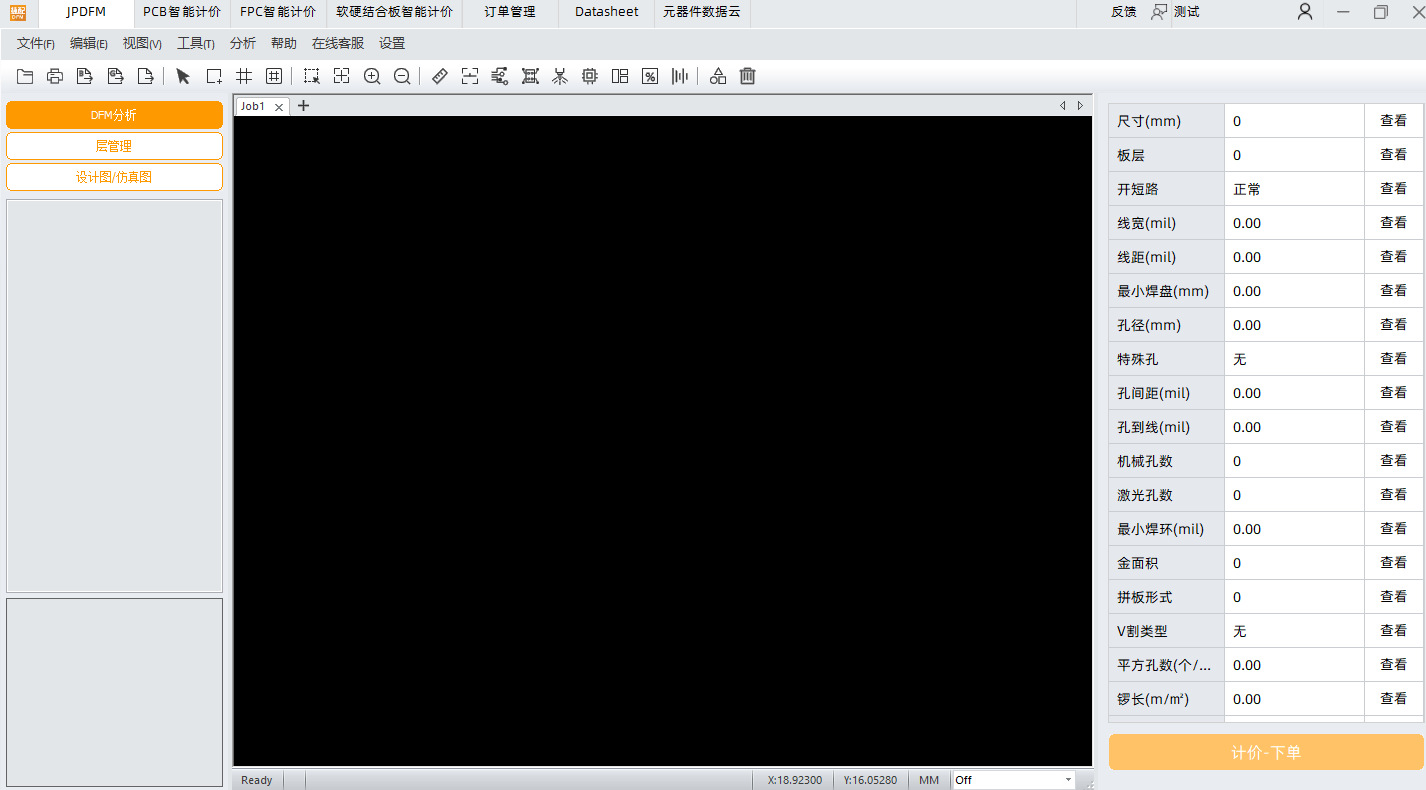

3. 数据协同工具：采用Vayo-DFX系统集成Gerber、BOM数据，自动审查3000+条工艺规则，提前发现设计冲突，缩短打样迭代周期。

PCB打样中的DFx实践需围绕三大核心：

• 工艺适配：从线宽到拼板尺寸严格匹配厂商能力
• 自动化友好：通过模块化与标准化降低装配复杂度
• 数据驱动：利用仿真与审查工具实现设计-制造闭环
