引言

在工业自动化、电动汽车、新能源等领域，电流检测的精度和可靠性直接影响系统性能与安全性。韦克威科技推出的VCS712系列全集成霍尔电流传感器，凭借其高精度、宽动态范围和国产化优势，成为替代进口产品的优选方案。本文将从核心技术、应用场景及选型要点等方面解析这一产品。

一、核心优势：国产化与高性能的融合

1. 高精度与宽动态范围

VCS712采用开环霍尔传感器技术，支持±10A至±50A交直流电流检测（部分型号可达1050A），常温误差<1%，全温区误差<3%，满足严苛的工业级精度需求。其内置高精度ADC与数字校准技术，可消除温度、磁滞等干扰。

2. 卓越的隔离与安全性能

隔离耐压高达3kV@50Hz/1分钟，配合低至0.8mΩ的电流导线阻抗，在高压侧与信号处理端实现安全隔离，适用于电动汽车电机控制等高绝缘要求场景。

3. 灵活适配与快速响应

支持5V或3.3V供电，兼容主流系统；响应时间低至1μs，可实时捕捉瞬态电流变化。差分输出模式（Viout-Vref）进一步降低共模干扰，提升信号质量。

4. 国产化供应链保障

100%国产化设计，避免进口芯片的供应风险，同时降低成本，提供本地化技术支持和快速交付服务。

二、技术解析：开环霍尔原理与创新设计

VCS712基于开环霍尔效应，通过封装内的高压侧电流导线产生磁场，由内置磁传感器转换为电压信号，再经ADC放大和数字校准输出线性比例电压。其创新点包括：

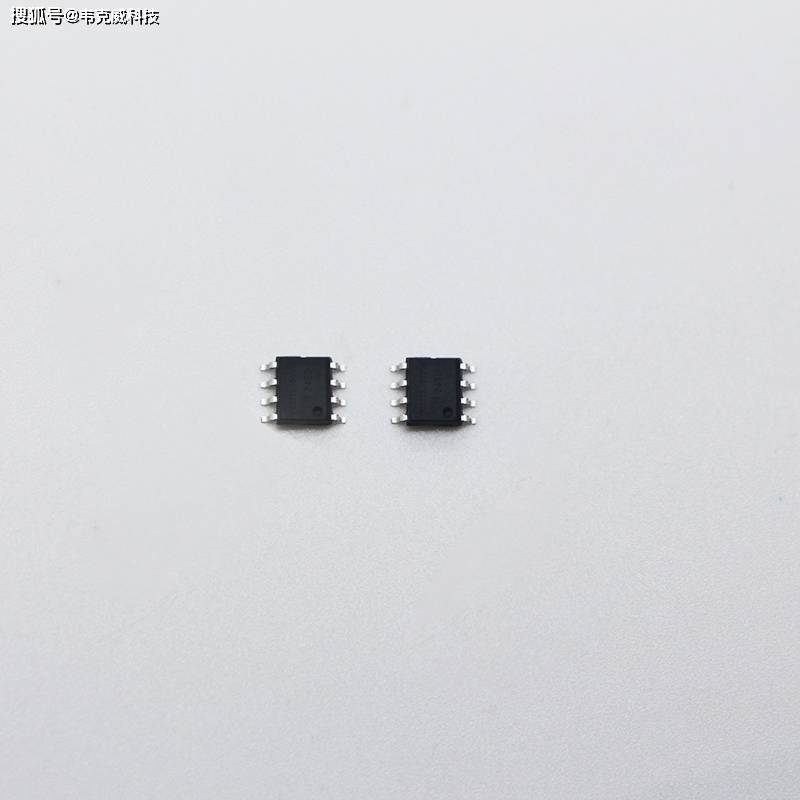

• 全自动贴片生产：SOP-8封装，体积小巧（适合空间受限场景），支持波峰焊工艺。

• 抗干扰优化：高电源抑制比设计，不受外部磁场影响。

• 宽温区适应性：可选-40℃~125℃或-55℃~125℃工作温度范围，适应极端环境。

三、典型应用场景

1. 电动汽车与电机控制

实时监测电机绕组电流，优化驱动效率并预防过载，保障电池管理系统（BMS）安全。

2. 工业自动化与能源管理

用于伺服电机、逆变器及数据中心UPS电源，实现负载检测与能耗优化。

3. 可再生能源系统

在光伏逆变器和风电变流器中精准监测电流，提升能量转换效率。

四、选型指南与型号解析

VCS712提供多种型号适配不同需求（部分型号参数见下表）：

型号 | 检测范围 | 灵敏度(mV/A) | 供电电压 | 输出模式 |

------------------|-----------|--------------|----------|----------------|

VCS712I-50B5F | ±50A | 40 | 5V | 单端随动 |

VCS712I-10E5D | ±10A | 200 | 5V | 差分模式 |

VCS712I-30U3F | ±30A | 88 | 3.3V | 单端随动 |

选型需注意：

• 供电需求：根据系统电压选择5V或3.3V版本；

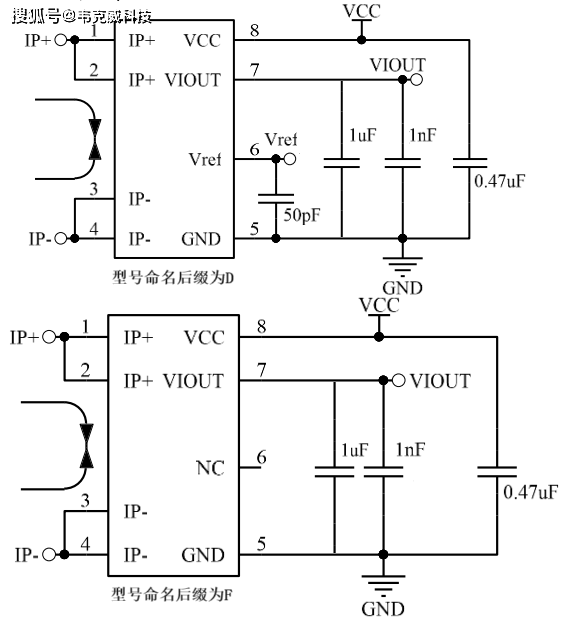

• 输出接口：差分模式（D型）适合长距离传输，随动模式（F型）简化电路设计；

• 温度范围：常规工业选-40℃~125℃，航空航天等特殊领域选-55℃~125℃版本

五、结论：国产替代的标杆之作

VCS712系列凭借高精度、快速响应和国产化优势，不仅可替代ACS770LCB等进口产品，更在成本与供应链稳定性上占据显著优势。其紧凑设计、灵活适配性及抗干扰能力，使其成为工业4.0、智能电网等领域的核心元件。未来，随着国产传感器技术的持续突破，VCS712有望在全球高端市场占据更重要的地位。
