晶振，又名晶体振荡器或者石英晶体振荡器，主要用作电子产品内部作为时间、频率基准使用，可以为电子产品提供一个计时的标准间隔以及相对于LC振荡器频率更为稳定的电子元器件。

SYN5305型晶振测试仪在通信设备、汽车电子设备、医疗电子、安防电子、工业自动化设备中应用广泛。

一、无源晶振和有源晶振的区别

SYN5305型晶振测试仪可同时测量有源晶振，无源晶振，直插晶振等。

有源晶振是指不依靠外部电路,通过自身产生震荡。无源晶振就是一个晶体振荡器，无法通过自身产生震荡。有源晶振与无源晶振相比，有源晶振信号电平几乎是不变的，价格方面也会更高。

二、晶振的作用原理

晶振的压电效应是指某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷。当在晶体表面上施加机械压力时，与机械压力成比例的电压出现在晶体上。该电压会导致晶体失真，失真的量将与施加的电压成比例，并且还与施加在晶体上的交流电压成正比，从而导致晶体以其固有频率振动。这种压电效应会产生机械振动或振荡，可用来代替以前的振荡器中的标准LC振荡电路。

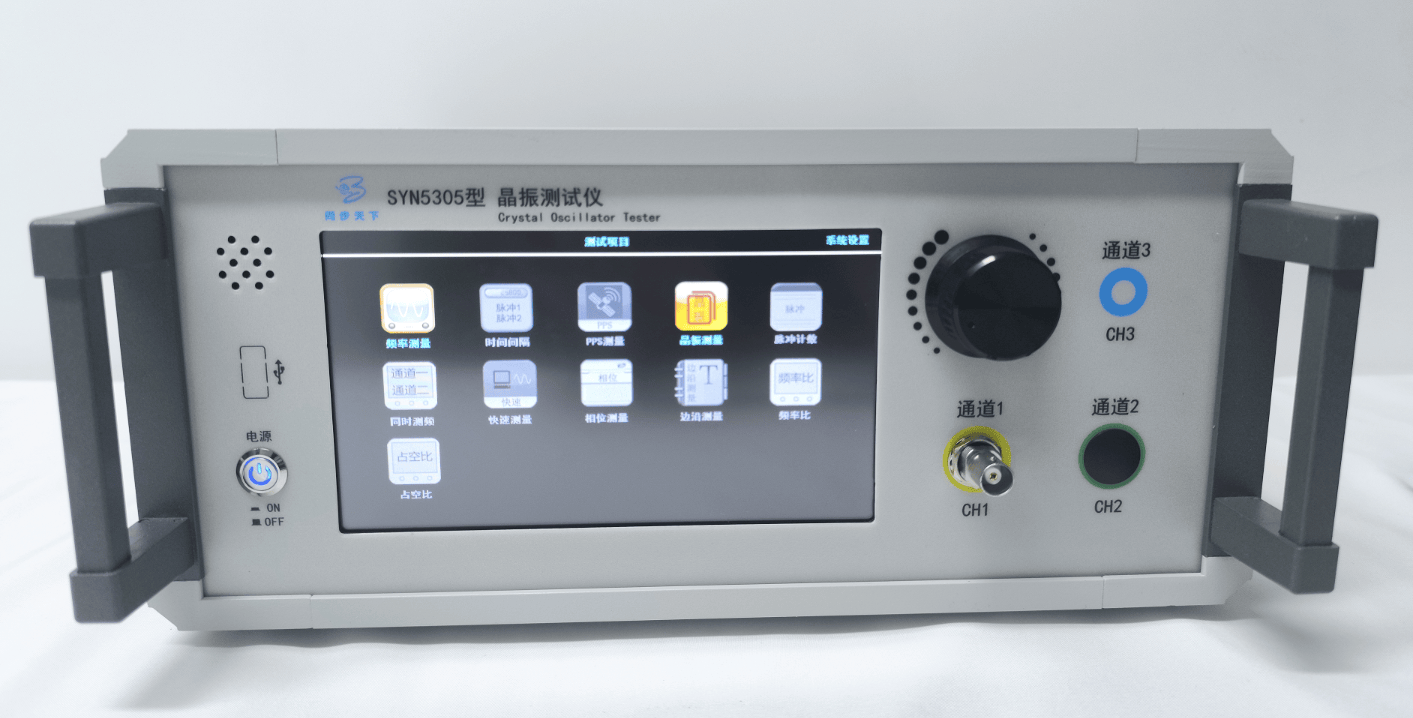

SYN5305型晶振测试仪

三、晶振测试仪夹具使用操作

SYN5305型晶振测试仪在测试贴片晶振中，输出SMA口即可测得晶振输出信号。待测晶振频率为＜1MHz需要短接跳线帽，待测晶振频率为1MHz～30MHz需要断开跳线帽。直插晶振的匹配电容，可调范围 5pF～20pF。如无信号输出，可根据匹配电容适当增大减小。也可根据封装大小将匹配电容放置0603、0805调试卡槽中，使其接触良好。

四、晶振频率测试仪的特点

采用7寸大触摸屏设计，便于用户实际操作，提高工作效率。频率测量分辨率最高可达12位/s，被测频率范围高达60GHz，频率测量功能可与一流频率计媲美。负载电容在5P～20P范围内任意可调，支持ppm/ppb/瞬时日差/瞬时月差/瞬时年差/上下限测量。

五、石英晶振测试仪使用注意事项

系统前面板包括语音出输出、USB存储、电源开关、7寸触摸液晶屏、通道1，通道2，通道3及可调旋钮。三个通道为测试输入接口，可输入频率和脉冲信号。测试使用时给相应通道输入频率信号，开始进行测试。系统会自动显示相应的统计数据，需要注意的是，标称值是根据输入信号自动算出来了，如果标称值和实际输入频的中心频率不符，可以通过点击标称值栏手动修改。

SYN5305型晶振测试仪
