随着现代电子系统的复杂性不断提升，多总线通信（如I2C、SPI、CAN、UART等）在嵌入式系统、工业控制、汽车电子等领域中的应用愈发广泛。传统的手动调试方式已难以满足高效、精准的测试需求，自动化调试方案成为提升效率、降低人力成本的关键。普源精电（RIGOL）MSO8000系列示波器凭借其高性能参数与丰富的扩展功能，为多总线调试的自动化提供了完善的解决方案。本文将从技术架构、实施步骤、应用场景及优势等方面详细阐述该自动化方案。

一、技术架构与核心功能

1. 硬件基础：多通道与高性能参数

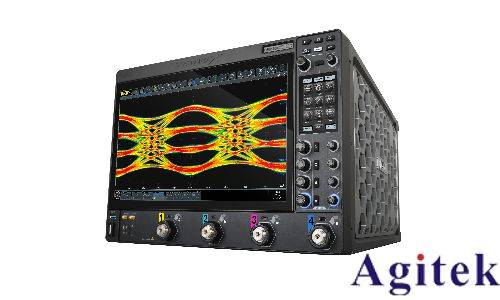

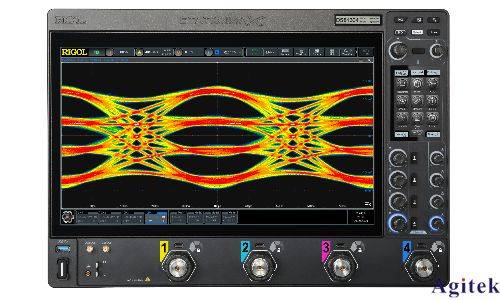

MSO8000系列示波器具备4个模拟通道、1个EXT通道及16个数字通道（需搭配PRPL2316逻辑分析仪探头），支持同时监测多总线信号。其最高3GHz带宽与10GSa/s采样率确保信号细节的高保真采集，尤其在高频信号或复杂协议分析中表现优异。此外，500Mpts的存储深度与≥600,000wfms/s的波形捕获率，可高效捕捉瞬态信号与偶发事件，为自动化调试提供数据基础。

2. 软件工具：集成化与远程控制

该系列示波器标配Web Control与UltraScope控制分析软件，并支持VNC远程桌面控制。用户可通过网络远程访问示波器界面，实现波形控制、测量与分析的自动化操作。此外，示波器提供API接口与脚本支持（如Python、LabVIEW等），便于第三方软件集成，构建自定义自动化测试流程。

3. 多总线解码与协议分析

MSO8000内置丰富的协议分析功能，支持I2C、SPI、CAN、UART等主流总线的实时解码与波形关联显示。通过硬件触发机制，可自动识别协议帧、标记错误事件，并生成统计报告。例如，在CAN总线调试中，示波器能自动解析帧ID、数据字段，并统计错误帧数量，大幅简化人工分析过程。

二、自动化调试实施步骤

1. 硬件配置与连接

根据实际测试需求，连接各模拟通道至被测设备的模拟信号线，使用逻辑探头接入数字总线信号。若需多设备协同测试，可通过LAN接口将示波器接入局域网，确保远程控制与数据同步。

2. 脚本编写与参数配置

利用示波器提供的SDK或脚本语言（如Python），编写自动化测试脚本。关键步骤包括：

设置触发条件：配置各总线的硬件触发阈值（如电压阈值、协议帧类型触发）。

定义测量任务：指定需要自动监测的波形参数（如频率、幅值、抖动）、协议解码类型及统计项。

数据存储与回溯：启用硬件实时波形录制功能，设定触发前后的记录时长，确保关键事件的全捕获。

3. 远程控制与自动化流程

通过VNC或Web Control远程登录示波器，启动脚本执行。示波器将自动执行以下操作：

实时监测多总线信号，触发并记录异常事件（如总线冲突、数据帧错误）。

自动生成波形截图、协议分析报告及统计表格，并上传至指定服务器。

根据预设规则（如错误帧超过阈值），发送警报或触发其他测试设备的联动操作。

4. 数据分析与可视化

利用UltraScope软件或第三方工具对回传数据进行分析。例如，通过波形直方图分析信号分布，结合抖动趋势图定位故障源；或通过眼图测量评估数字信号传输质量。此外，脚本可自动生成测试报告，包含关键参数、异常统计及趋势图表，便于工程师快速定位问题。

三、典型应用场景与案例

1. 汽车电子ECU测试

在车载多总线系统（如CAN、LIN、FlexRay）的调试中，MSO8000自动化方案可同步监测各ECU节点通信。例如，当某个节点发送错误帧时，示波器自动捕获前后波形并标记时间戳，结合协议分析功能快速定位故障节点，减少人工排查时间。

2. 工业物联网设备集成测试

针对工业控制系统中多传感器与执行器的通信调试，示波器可同时解码I2C、SPI及UART总线，实时监测数据交互。通过脚本设定阈值触发机制，当传感器数据异常（如温度超限）时，自动记录相关波形并触发报警，确保系统稳定性验证的高效性。

3. 教育科研中的自动化实验

在高校实验室或科研机构中，该方案可构建自动化实验平台。例如，在通信原理课程中，学生通过远程控制示波器自动采集调制信号，软件自动生成频谱图与眼图分析，提升实验效率并标准化测试结果。

四、方案优势与总结

1. 高效性与精准性：硬件触发与实时解码功能减少死区时间，确保复杂信号中的异常事件不被遗漏；自动化脚本替代人工操作，避免人为误差。

2. 灵活性与扩展性：支持多协议并行分析，可通过软件升级扩展新总线类型；API接口与第三方工具兼容，便于集成到现有测试系统中。

3. 远程协作与可追溯性：基于网络的远程控制实现跨地域调试，数据云端存储与报告自动生成功能增强测试流程的可追溯性。

4. 成本效益：通过减少人工干预与提高测试覆盖率，显著降低调试时间与设备维护成本。

普源MSO8000系列示波器的多总线调试自动化方案，以硬件性能为基石，结合软件集成与远程控制技术，为复杂电子系统的测试提供了高效、可靠的解决方案。在智能化与自动化测试需求日益增长的今天，该方案不仅提升了调试效率，更推动了电子设计验证流程的标准化与智能化发展。
