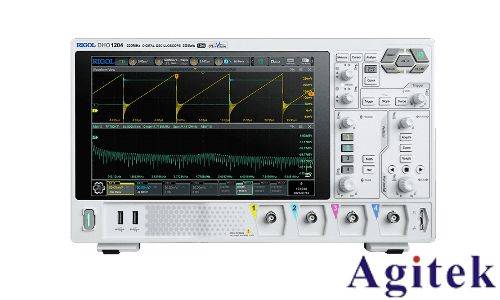

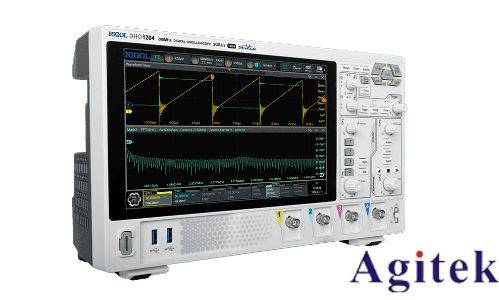

电源噪声测试是评估电子设备电源质量的重要手段，直接影响系统的稳定性和可靠性。普源示波器DHO800系列凭借其高精度、多功能性和强大的信号分析能力，成为工程师进行电源噪声测试的得力工具。本文将结合实践经验和设备特性，详细阐述使用DHO800系列进行电源噪声测试的五个关键步骤，帮助用户规范操作流程，提升测试结果的准确性和可靠性。

一、探头选择与接地优化：奠定测试基础

探头性能直接影响噪声测试的精度。在进行电源噪声测试时，需优先选择低输入电容、高带宽的原装无源探头（如P2020A型号），其输入电容≤10pF，可有效减少寄生电容带来的测量误差。接地方式对噪声抑制尤为关键：

使用接地弹簧替代传统鳄鱼夹：接地弹簧能够缩短接地环路至3cm以内，降低高频感抗干扰。

避免接地线过长或与金属接触：过长的接地线易耦合环境噪声，与金属物体接触可能形成额外回路，引入干扰。

差分探头应用：针对共模噪声较大的场景，可选用差分探头，消除共模干扰，提高测量信噪比。

例如，当测试开关电源噪声时，若使用普通探头接地线过长，可能导致高频噪声被放大，而优化接地后，测量结果的一致性显著提升。

二、系统校准与带宽设置：确保测量基准准确

系统校准是消除示波器自身误差的关键环节：

1. 启动自校准功能（Self-Cal）：通过示波器内置的自校准程序，对垂直放大器和时基进行校准，确保精度在±1%以内。

2. 硬件带宽限制设置：根据待测电源的特性，合理设置带宽（如20MHz）。过高的带宽会引入环境高频干扰，过低的带宽则可能滤除关键噪声成分。

3. 阻抗匹配与耦合模式：使用50Ω同轴电缆连接信号源，确保阻抗匹配，减少反射噪声。开启AC耦合模式去除直流分量，聚焦交流噪声分析。

特别提示：在测试低电压电源噪声时，需调整垂直刻度（如使用可变增益）使信号占满屏幕80%，充分利用ADC的动态范围，降低量化误差。

三、触发与平均技术优化：稳定波形捕获

随机噪声的存在会导致波形捕获的不确定性，触发与平均技术可显著改善这一问题：

触发源选择：设置触发源为与噪声源相关的信号（如开关电源同步信号），确保每次捕获的波形相位一致，避免触发抖动。

平均模式应用：启用叠加平均模式（如1024次平均），可抑制随机噪声，信噪比改善约30dB。

触发延迟时间校准：验证触发延迟时间（如<1ns抖动），避免因触发误差导致的测量偏差。

例如，在测试高频开关电源时，通过同步触发和平均技术，原本杂乱的波形变得稳定，噪声峰值与频率特征清晰可见。

四、频域分析定位噪声源：精准溯源干扰

频域分析是识别噪声根源的核心手段：

1. 启用频谱分析功能（Spectrum View）：通过FFT转换将时域波形转换为频谱图，观察噪声在不同频段的分布。

2. 重点观察特征频点：关注开关频率及其谐波（如PWM频率）、固定频点干扰（如50Hz工频或900MHz射频干扰）。例如，若频谱在4MHz处出现峰值且与控制器PWM频率一致，调整PWM参数可能降低噪声12dB。

3. 结合THD分析：通过总谐波失真（THD）计算，量化各频段噪声贡献，定位主要干扰源。

实际案例中，某电源在频谱分析时发现2.4GHz频段存在异常峰值，经排查为附近无线设备干扰，调整布局后噪声显著下降。

五、数据验证与误差修正：确保结果可追溯

数据验证是测试流程的最后保障，需从多方面修正误差：

本底噪声评估：对比示波器空载（短路探头）时的本底噪声与实测数据，修正探头衰减比误差（10:1探头可能引入0.5dB额外噪声）。

温度补偿校准：温度每升高10℃，放大器噪声增加3%，需在恒温环境或进行温度补偿。

电源适配器优化：若示波器内部电源引入纹波，可更换线性电源适配器改善。

记录测试参数：详细记录探头型号、带宽设置、环境温度等，确保结果可追溯。例如，在对比不同电源模块性能时，统一的测试条件可避免误判。

此外，利用示波器的噪声抑制功能（如数字滤波）进一步降低残余噪声，结合统计分析（如标准差计算）评估测量一致性。

总结与展望

通过以上五个关键步骤的协同操作，用户可充分发挥普源DHO800系列示波器的性能优势，实现电源噪声的精准量化与溯源。从探头优化到频域分析，每个环节均需严谨执行，将测量误差降至最低。未来，随着AI技术的融合，示波器将具备更智能的噪声抑制算法和自动化分析功能，进一步简化测试流程，推动电源完整性设计向更高水平发展。规范的操作流程与科学的数据分析，不仅是提升电子设备可靠性的基石，更是工程师在电源噪声测试中的核心能力。

电源噪声测试不仅是技术验证手段，更是产品质量的“试金石”。掌握DHO800系列的五个关键步骤，工程师能够有效识别噪声来源、优化电源设计，为电子设备的高性能运行保驾护航。在高速数字电路、精密仪器等场景中，精准的电源噪声测试将成为保障系统稳定性的关键环节。
