LM2675 的说明

LM2675 系列稳压器是单片集成 DC-DC 转换器电路 采用 LMDMOS 工艺。这些稳压器提供降压 （buck） 的所有有源功能 开关稳压器，能够驱动 1A 负载电流，具有出色的线路和负载调节性能。 这些器件提供 3.3 V、5 V、12 V 的固定输出电压和可调输出 版本。

这些稳压器需要最少数量的外部元件，易于使用且 包括获得专利的内部频率补偿和固定频率振荡器。

LM2675 系列在 260kHz 的开关频率下运行，因此允许 尺寸比低频开关所需的滤波器元件更小 监管 机构。由于其非常高的效率 （>90%），铜会在印刷电路上走线 板是唯一需要的散热。

用于 LM2675 的标准电感器系列可从多家不同的制造商处获得。这 特性大大简化了使用这些高级 IC 的开关模式电源的设计。还包括在 该数据手册是设计用于开关模式电源的二极管和电容器的选型指南。

其他特性包括：在指定的输入电压和输出负载范围内，输出电压容差为 ±1.5% 条件，振荡器频率±10%。包括外部关断功能，具有 50μA 的典型待机电流 当前。输出开关包括电流限制以及热关断功能，可在故障时提供全面保护 条件。

LM2675 的特性

效率高达 96%

采用 8 引脚 SOIC、PDIP 和 16 引脚 WSON

封装

仅需 5 个外部元件

3.3V、5V、12V 和可调输出版本

可调版本输出电压范围：1.21 V

至 37 V

在线路和负载条件下的最大输出电压容差为 ±1.5%

确保 1A 输出负载电流

宽输入电压范围：8 V 至 40 V

260kHz 固定频率内部振荡器

TTL 关断功能，低功耗待机

模式

热关断和电流限制保护

如需更详细数据手册、样品测试、采购、BOM配单等需求，请联系客服15811822020微信同号或搜淘宝店铺：深圳市恒耀达电子

规格参数：

产品种类: 开关稳压器

RoHS:

安装风格: SMD/SMT

封装 / 箱体: SOIC-8

拓扑结构: Buck

输出电压: 1.21 V to 37 V

输出电流: 1 A

输出端数量: 1 Output

输入电压 - 最小值: 8 V

输入电压 - 最大值: 40 V

静态电流: 2.5 mA

开关频率: 260 kHz

最小工作温度: - 40 C

最大工作温度: + 125 C

系列: LM2675

开发套件: LM2675-5.0EVAL

输入电压: 8 V to 40 V

工作电源电流: 2.5 mA

产品类型: Switching Voltage Regulators

关闭: Shutdown

工厂包装数量：95

子类别: PMIC - Power Management ICs

电源电压-最小: 8 V

商标名: SIMPLE SWITCHER

类型: Step Down Voltage Regulator

单位重量: 187 mg

引脚图：

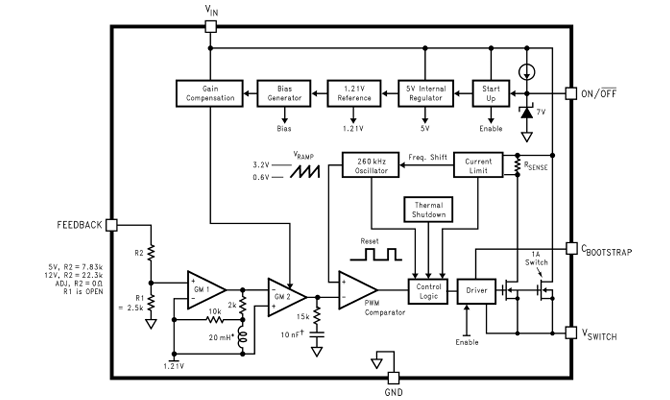

功能框图：
