差分晶振和无源晶振有什么区别
创始人
2025-06-26 15:38:12
0次
- 工作原理
差分晶振（功能性晶振）
差分晶振通过使用两种相位彼此完全相反的信号，从而消除了共模噪声，实现一个更高性能的系统。差分输出波形有LVDS、LVPECL、HCSL等。差分属于有源晶振，内部集成振荡电路，外部供电即可直接输出稳定的时钟信号。
- 无源晶振（晶体谐振器）
本质是一个被动元件，依赖外部电路（如MCU内部的振荡器）驱动才能起振。需匹配负载电容和电阻才能稳定工作。

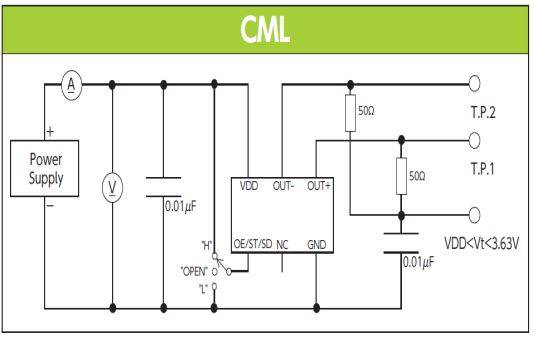

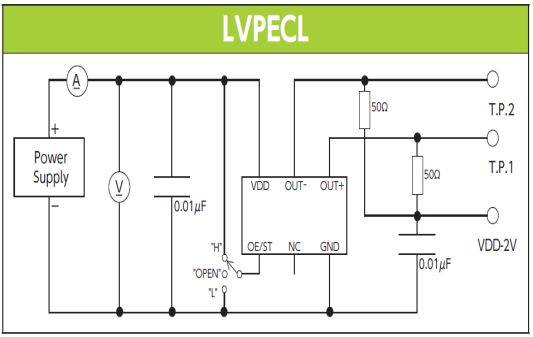

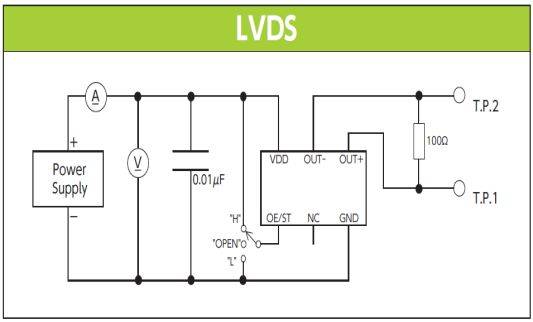

差分晶振一般6个PIN脚,测试电路如下图：
无源晶振
两引脚或四引脚封装（无电源引脚）,需外接负载电容和匹配电阻。

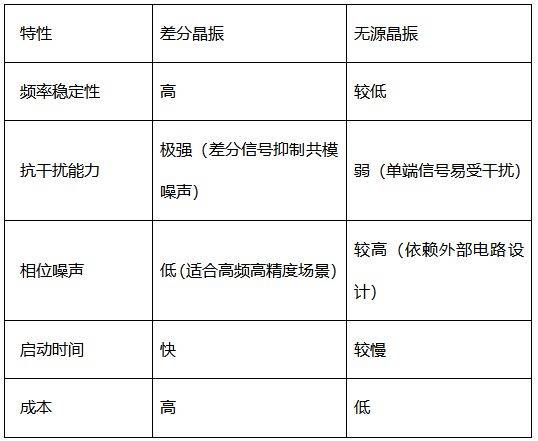

- 性能特点
- 应用场景
差分晶振：
高速通信（如FPGA、SerDes等）。
对EMI敏感的系统（如射频、航空航天等）。
需要长距离传输时钟信号的场景。
无源晶振：
低成本嵌入式系统（如STM32、51单片机）。
消费电子产品（如家电、玩具）。
对时钟精度要求相对不高的场景。
- 关键区别总结
信号类型：差分输出 vs 单端输出。
集成度：差分晶振内置振荡器，无源晶振需外部电路驱动。
抗干扰：差分信号更适合高速、高噪声环境。
设计复杂度：无源晶振需匹配电容/电阻，差分晶振即插即用。
