国内一线品牌电容滤波，小米15 Pro 90W氮化镓充电器拆解
前言
去年10月底，小米发布了小米15 Pro手机，作为数字系列旗舰机型，其搭载了6100mAh金沙江电池，续航相较上一代提升了38%。同时延续90W有线+50W无线的澎湃秒充充电策略，让用户获得很好的快充体验。
本期为大家带来小米15 Pro标配90W氮化镓快充充电器的拆解，除了支持小米90W私有快充外，充电器搭配套装的A to C线缆还能支持65W PD快充输出，在满足手机快充之余，还能兼顾笔电、平板等设备充电需求。下面就一起来看看这款充电器的设计。
小米15 Pro 90W氮化镓充电器开箱

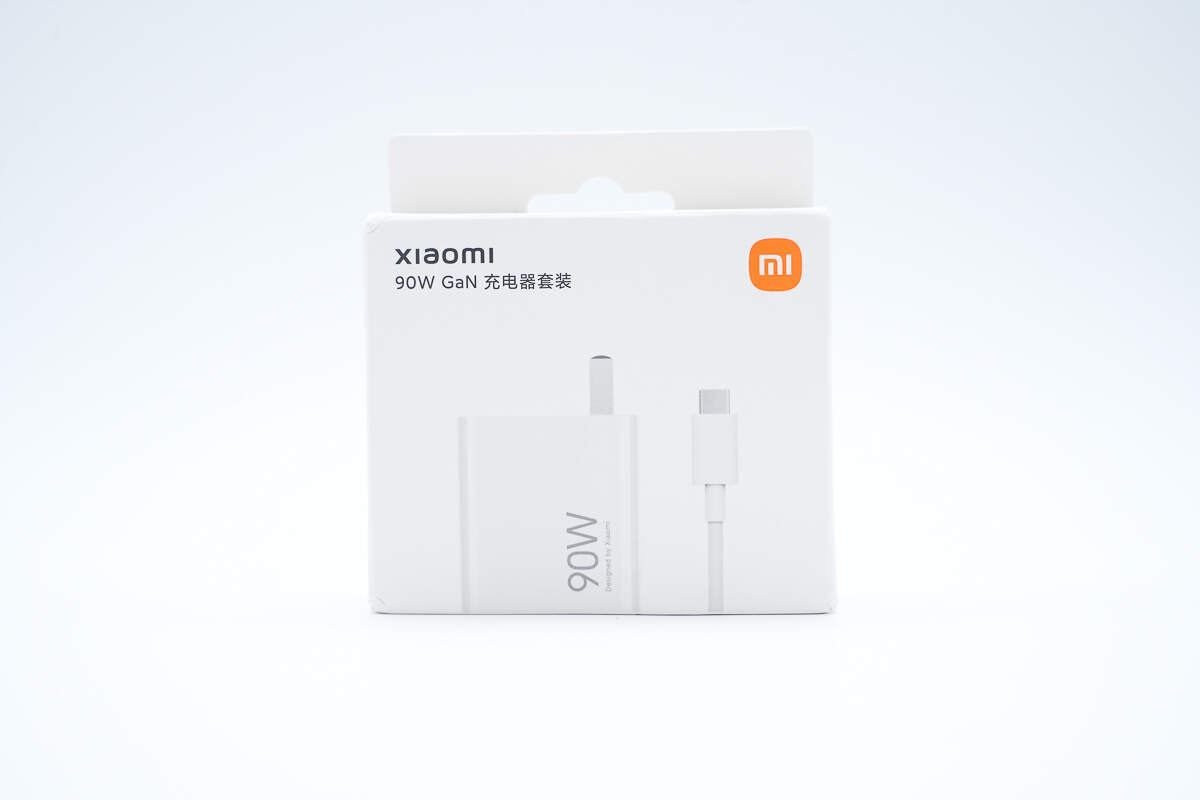

包装盒正面印有小米品牌logo、产品名称以及套装外观图。
背面贴有产品信息贴纸。
贴纸上产品参数特写，下面到充电器实物展示环节再介绍。

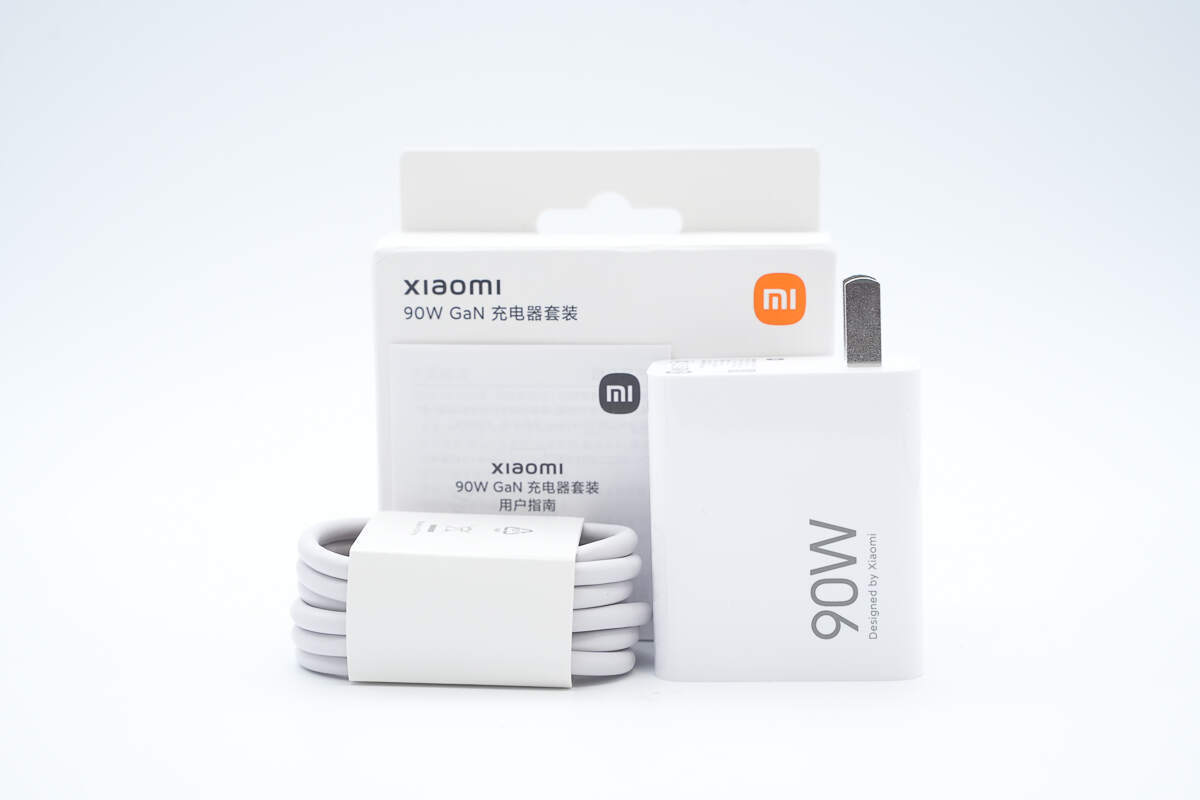

包装内含充电器、数据线以及使用说明书。

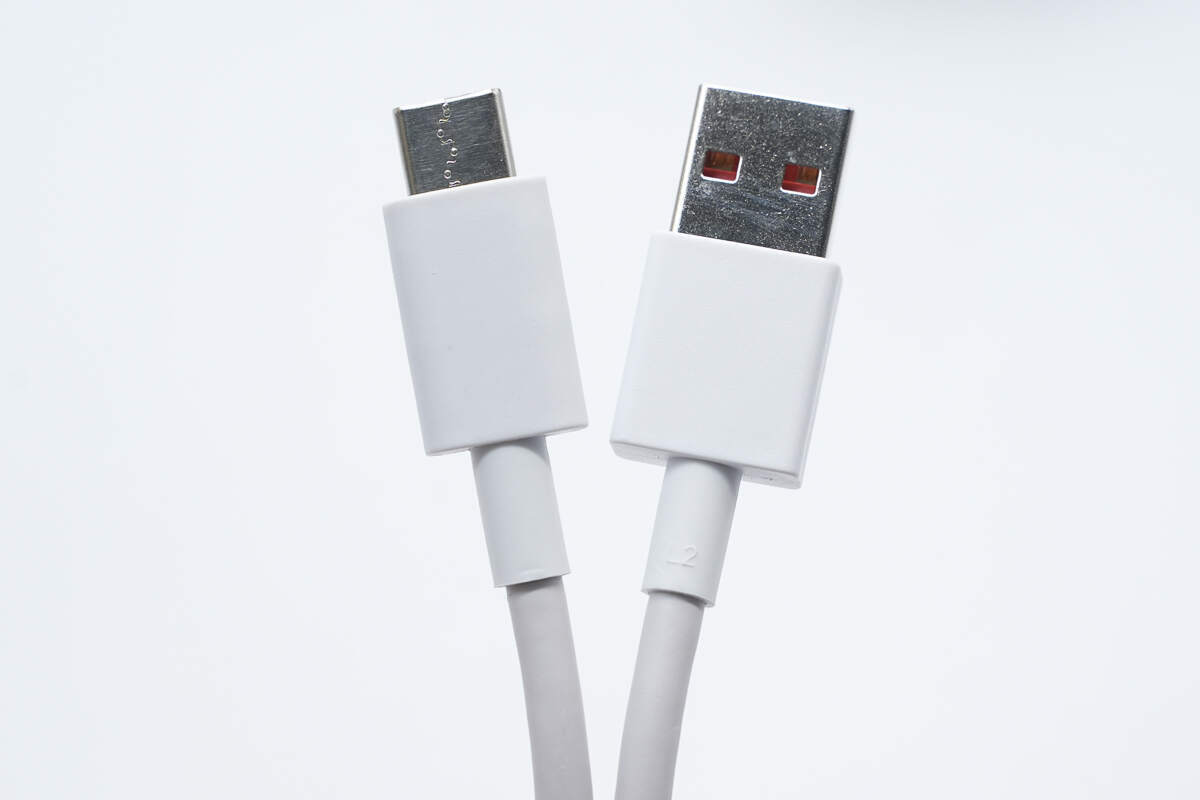

附带数据线为USB-A to USB-C类型，经典的小米魔改快充数据线，端子外壳磨砂方便插拔，末端设计网尾抗弯折。
测得数据线长度约为101cm。
小米15 Pro标配的90W氮化镓快充充电器外观设计上没有大的变化，机身经典PC阻燃材质白色外壳，同时表面高光亮面处理。
机身正面一贯设计，印有充电器最大功率90W以及Designed by Xiaomi。

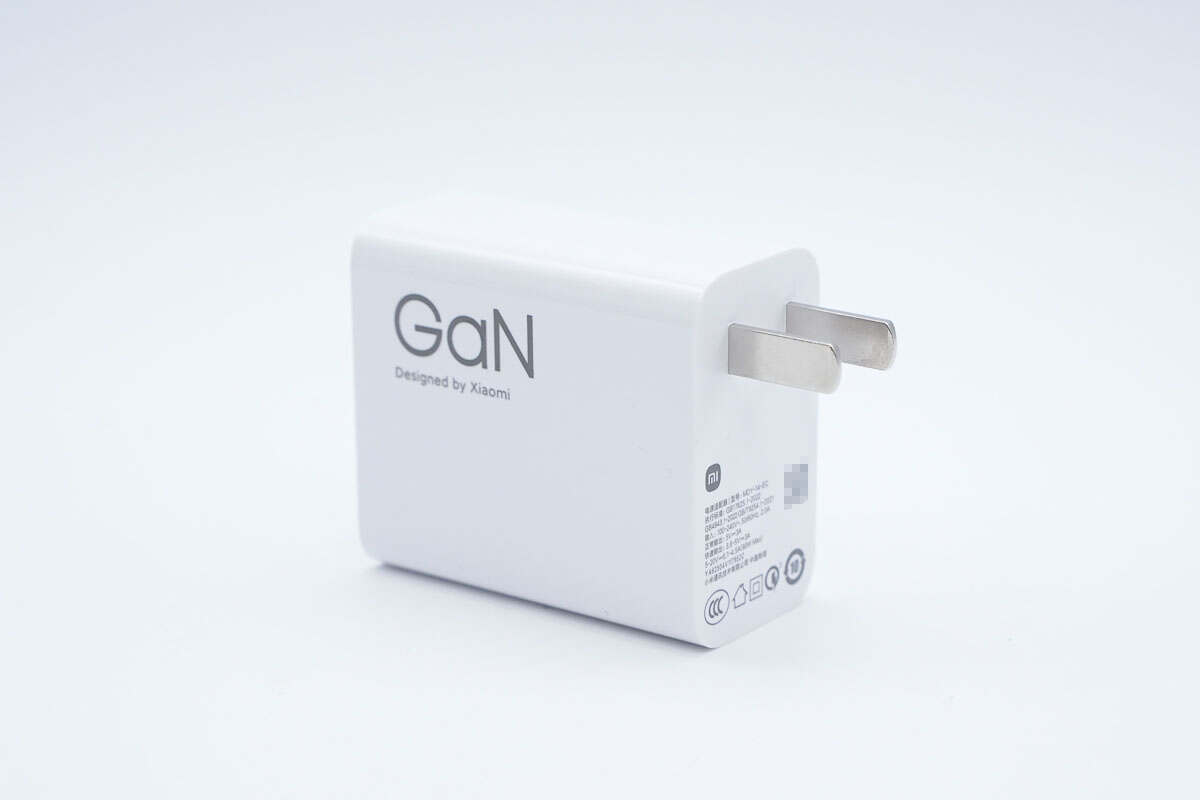

另一面印有GaN和Designed by Xiaomi，可以让人直观了解到这是一款氮化镓充电器。
输入端外壳上印有充电器参数。

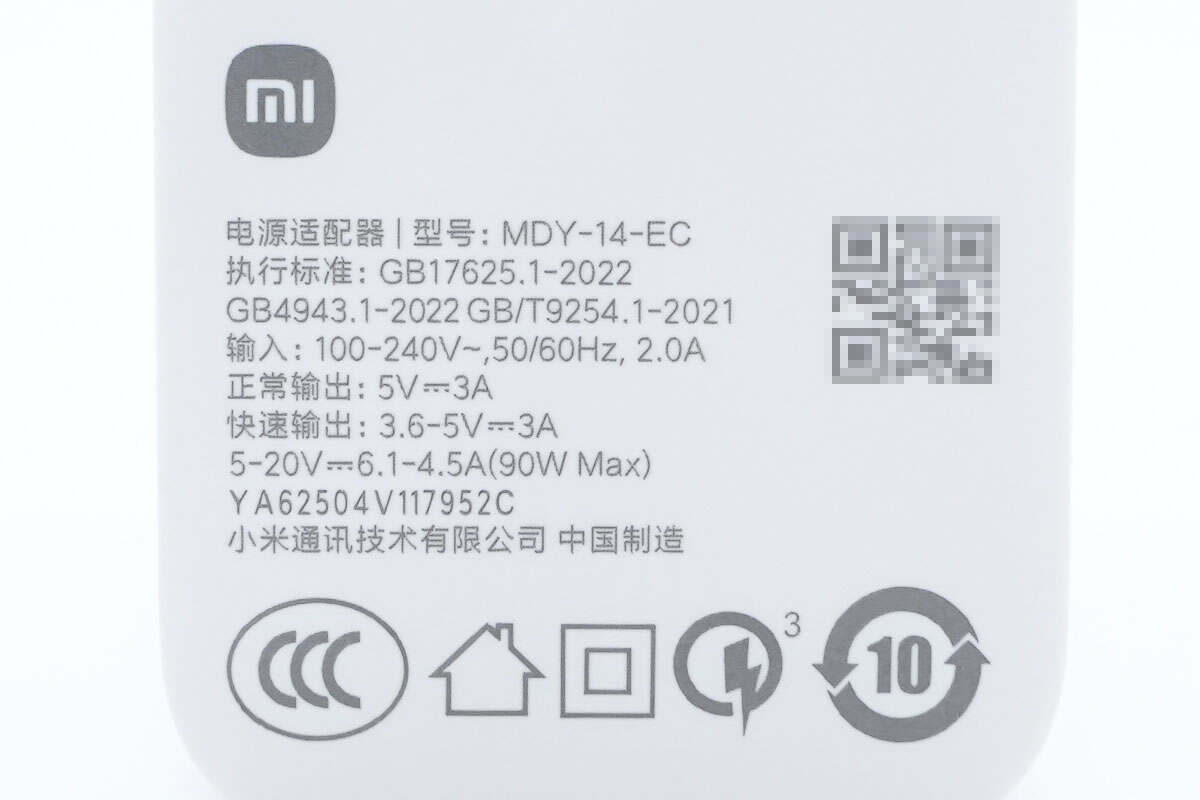

充电器参数特写
型号：MDY-14-EC
输入：100-240V~50/60Hz 2A
正常输出：5V3A
快速输出：3.6-5V3A、5-20V6.1-4.5A（90W Max）
充电器通过了CCC认证。

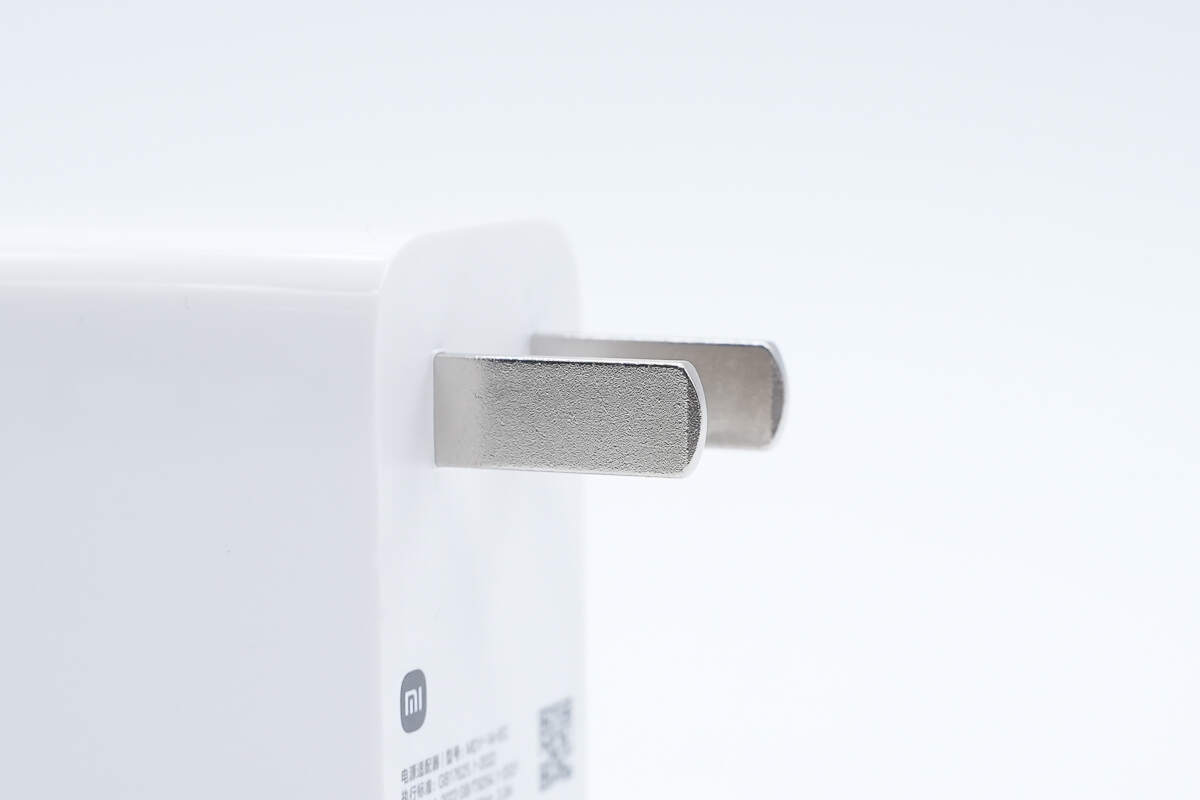

充电器配备固定国标插脚，靠一侧布局方便用户插拔使用。
作为小米系手机的标配充电器，输出依旧采用定制USB-A口，胶芯经典橘红色配色。
舌片前端设有特殊触点，搭配原装数据线，可实现65W PD快充输出，也能满足笔电等设备快充。

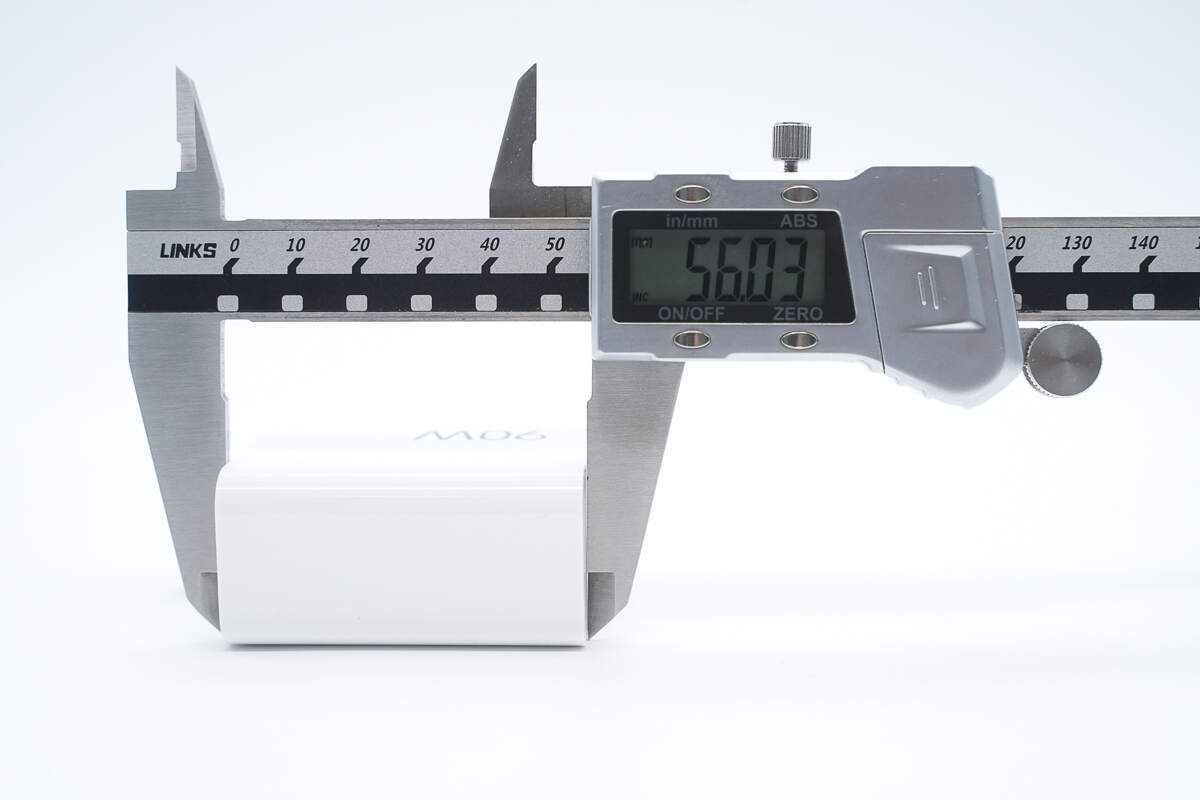

测得充电器机身长度为56.03mm。

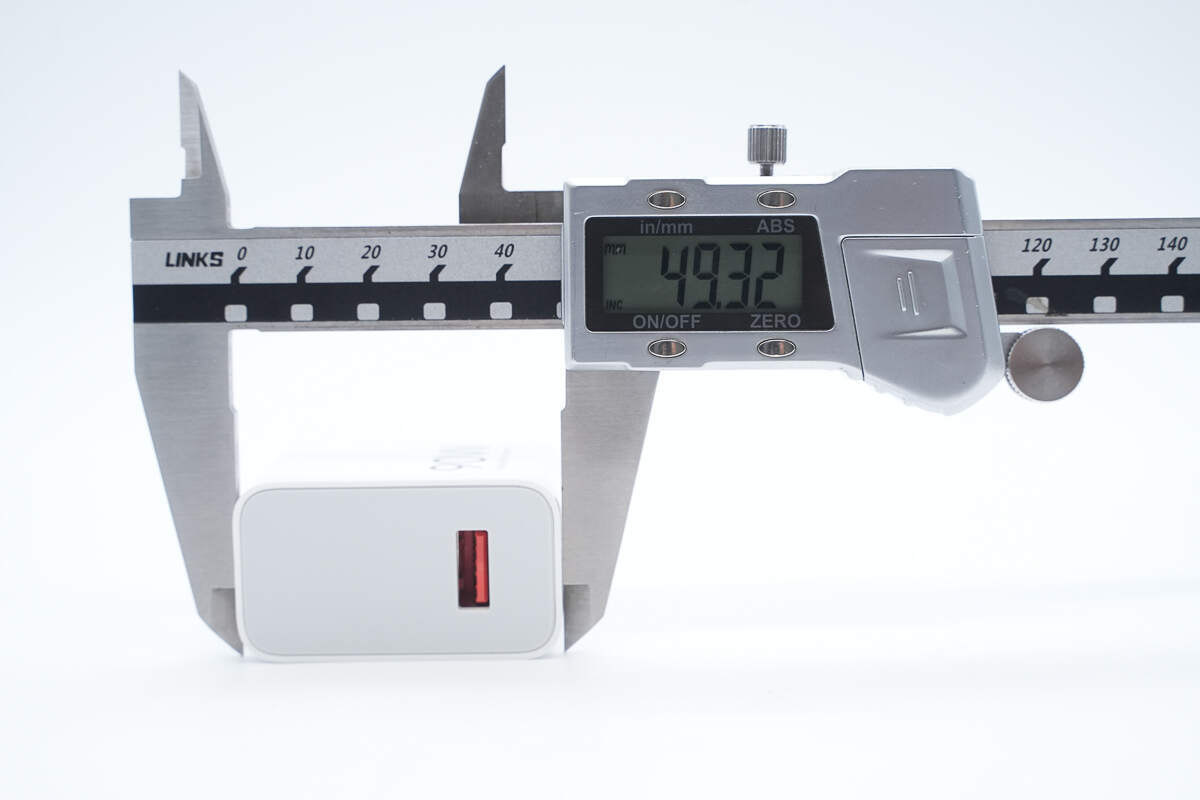

宽度为49.32mm。
厚度为27.9mm。

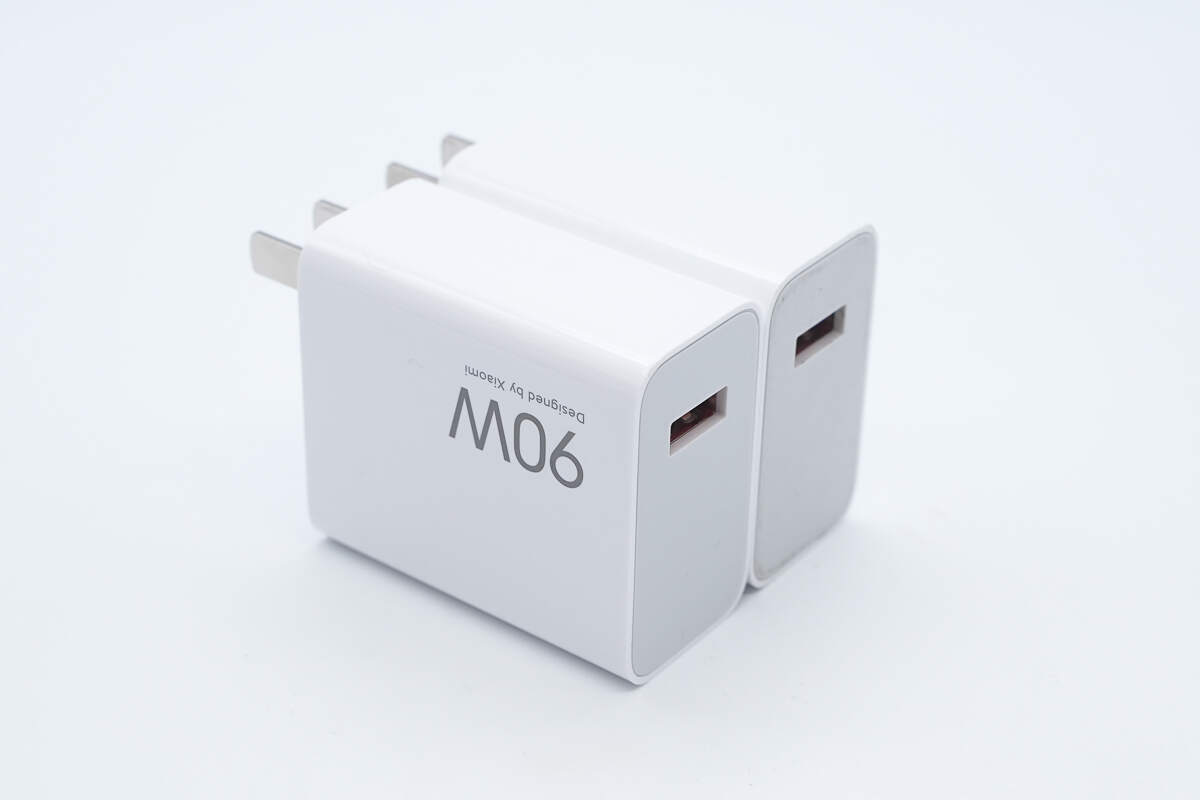

和自家上一代手机90W快充对比，大小没有变化。

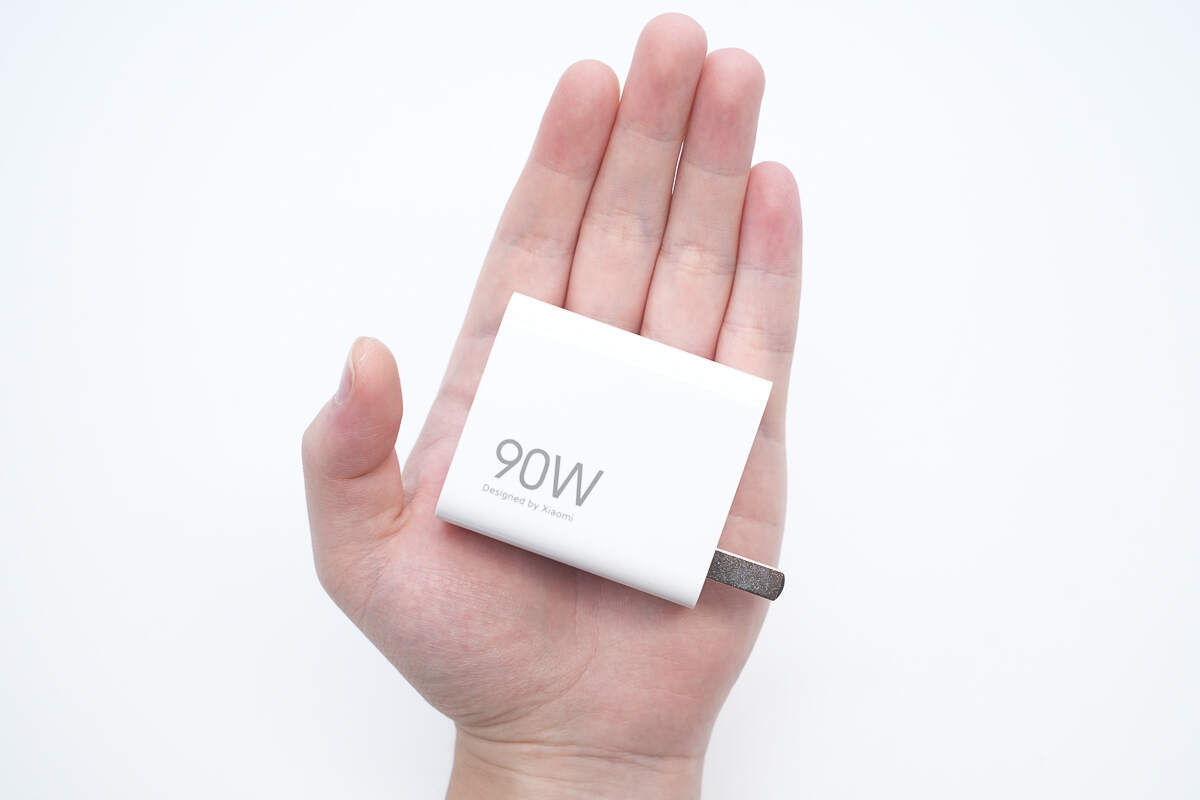

充电器拿在手上的大小直观感受。

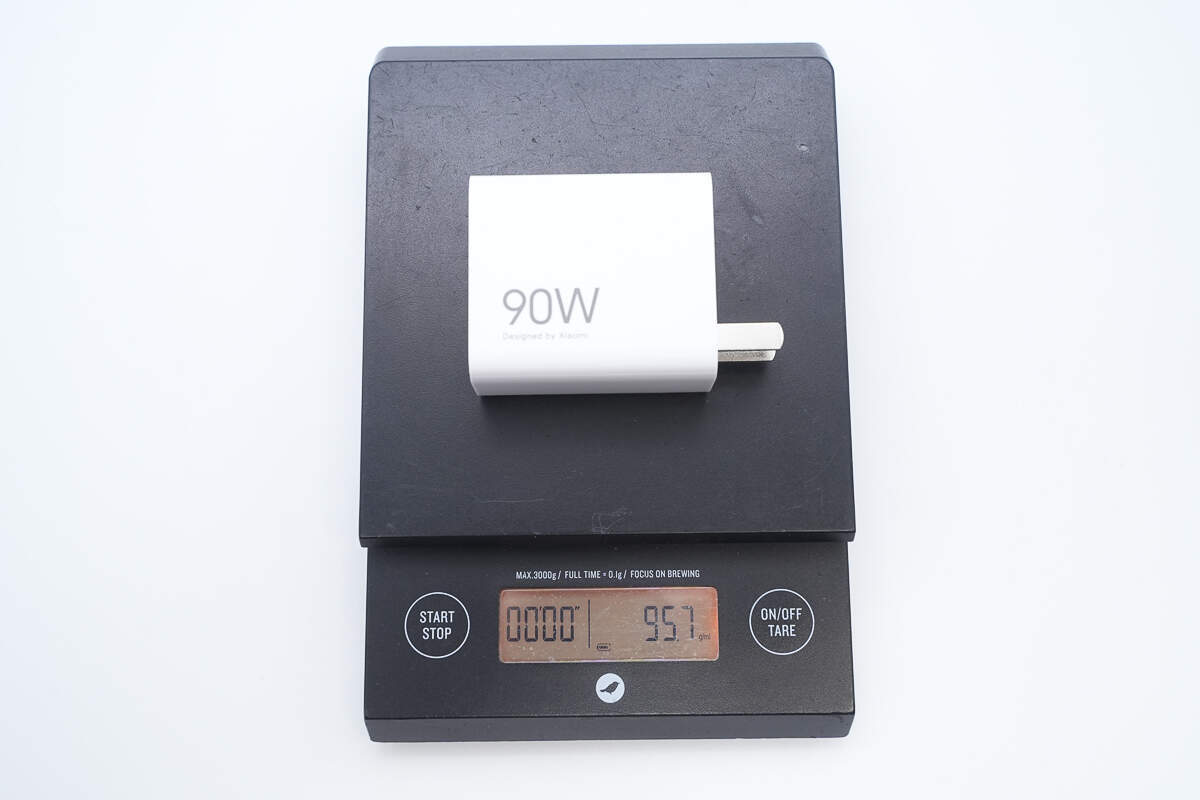

另外测得充电器净重约为96g。

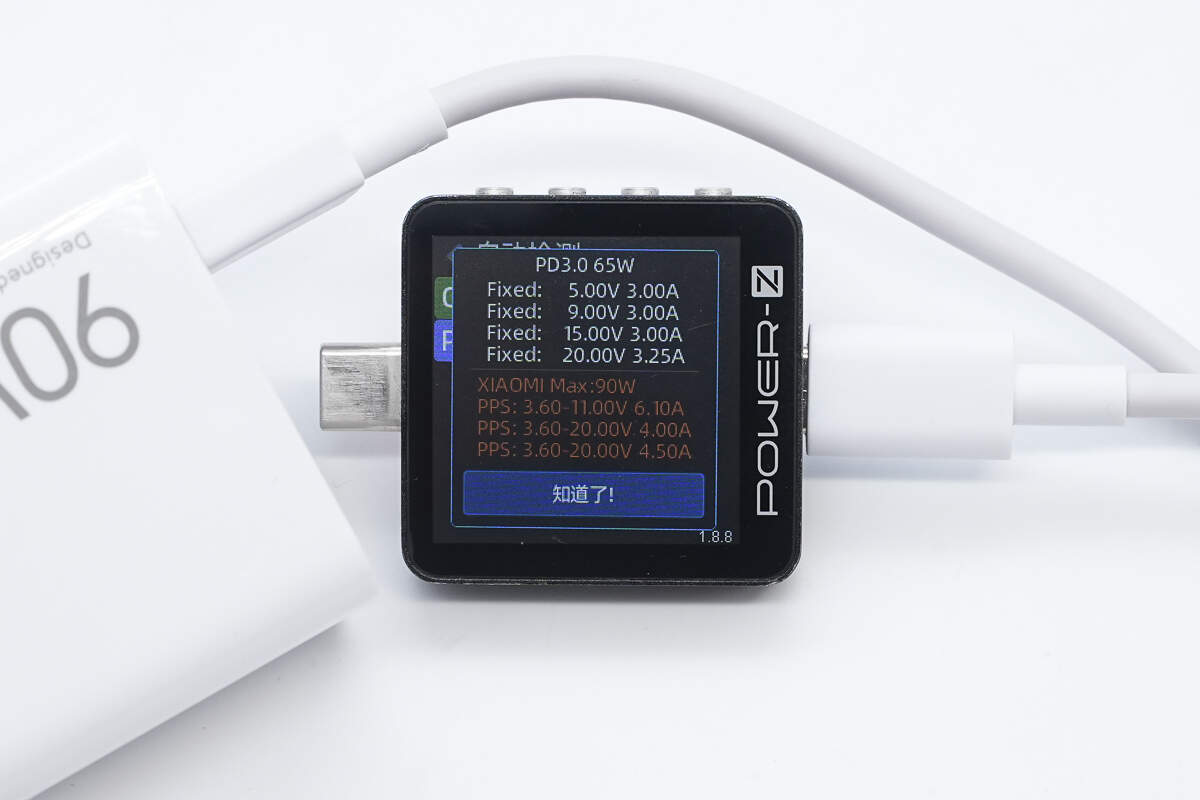

使用ChargerLAB POWER-Z KM003C测得充电器支持QC3.0、PD3.0、DCP充电协议，以及小米90W私有快充协议。
此外PDO报文显示USB-A口还具备PD3.0快充的5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及小米3.6-11V6.1A、3.6-20V4A、3.6-20V4.5A三组私有电压档位。

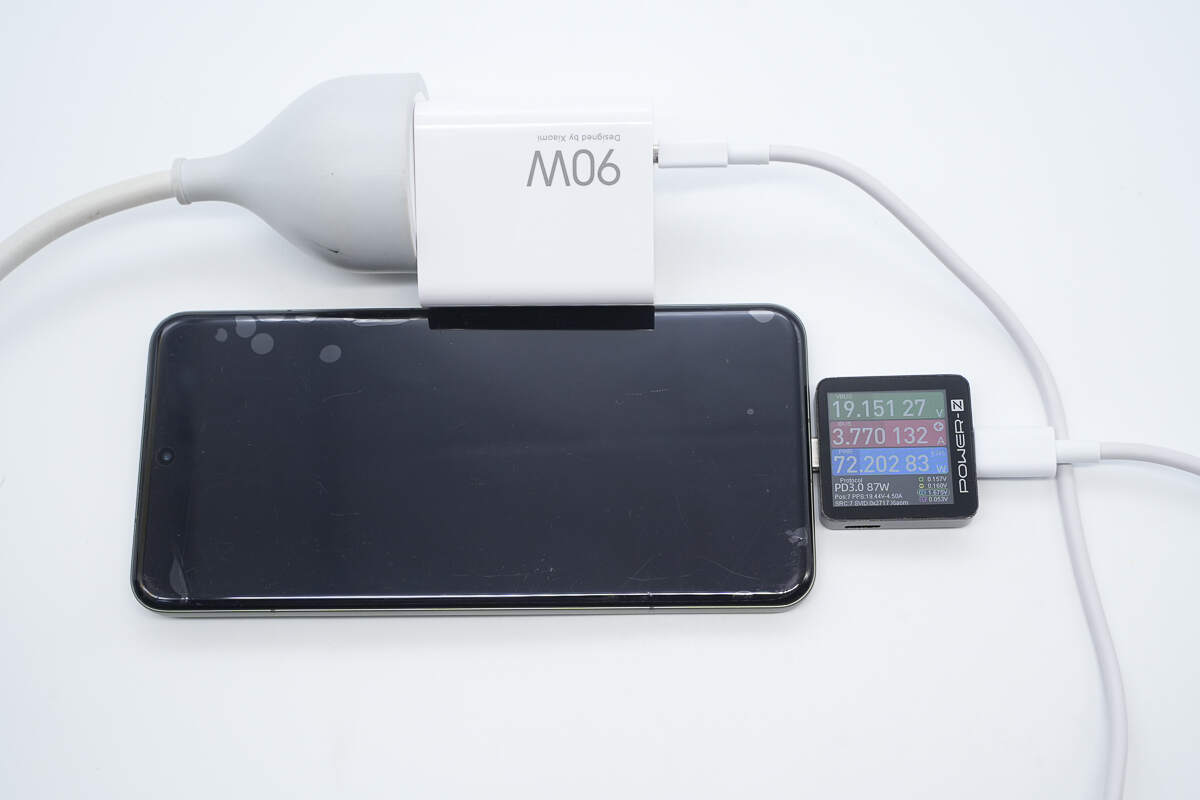

使用充电器给小米15 Pro充电，成功开启90W澎湃秒充。
当充电功率爬升到稳定状态，测得功率约为72.2W。
小米15 Pro 90W氮化镓充电器拆解
通过切割输出端外壳取出PCBA模块。
充电器输入端插脚和PCBA模块为接触式通电设计，插脚和金属弹片压接。
测得PCBA模块长度为50.14mm。
宽度为44.45mm。

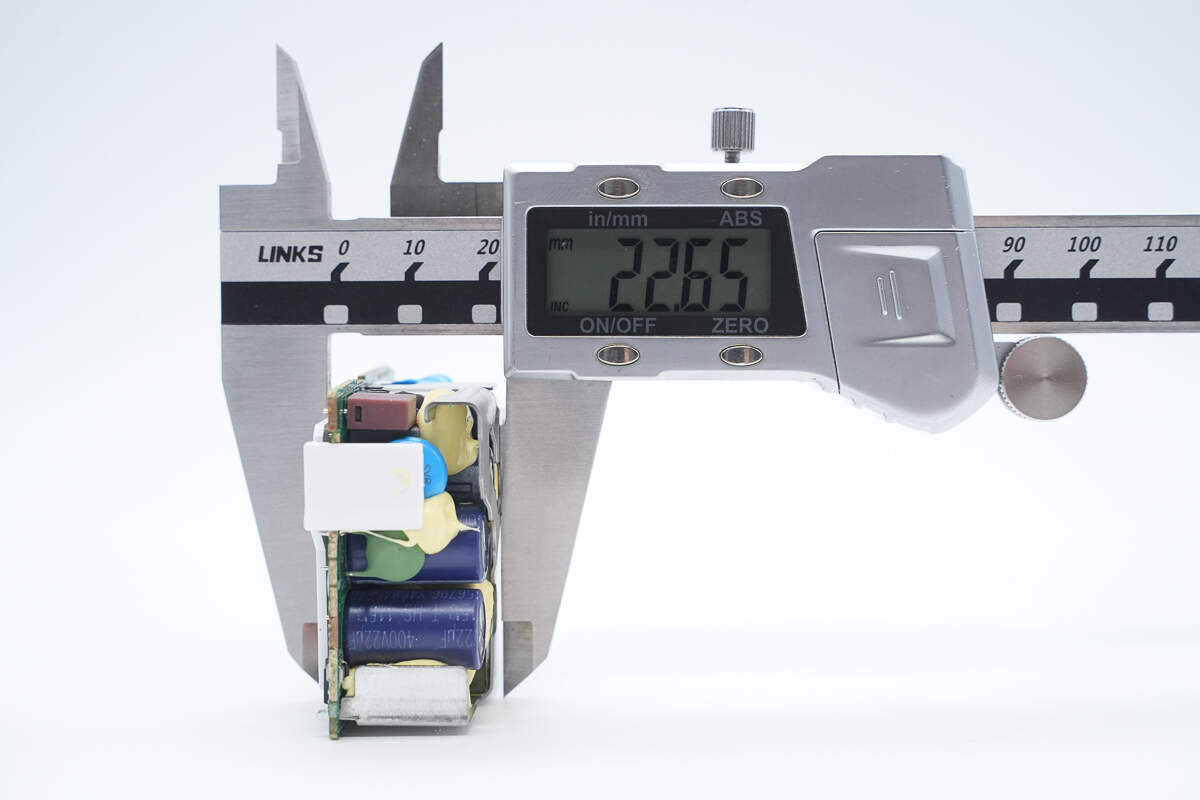

厚度为22.65mm。

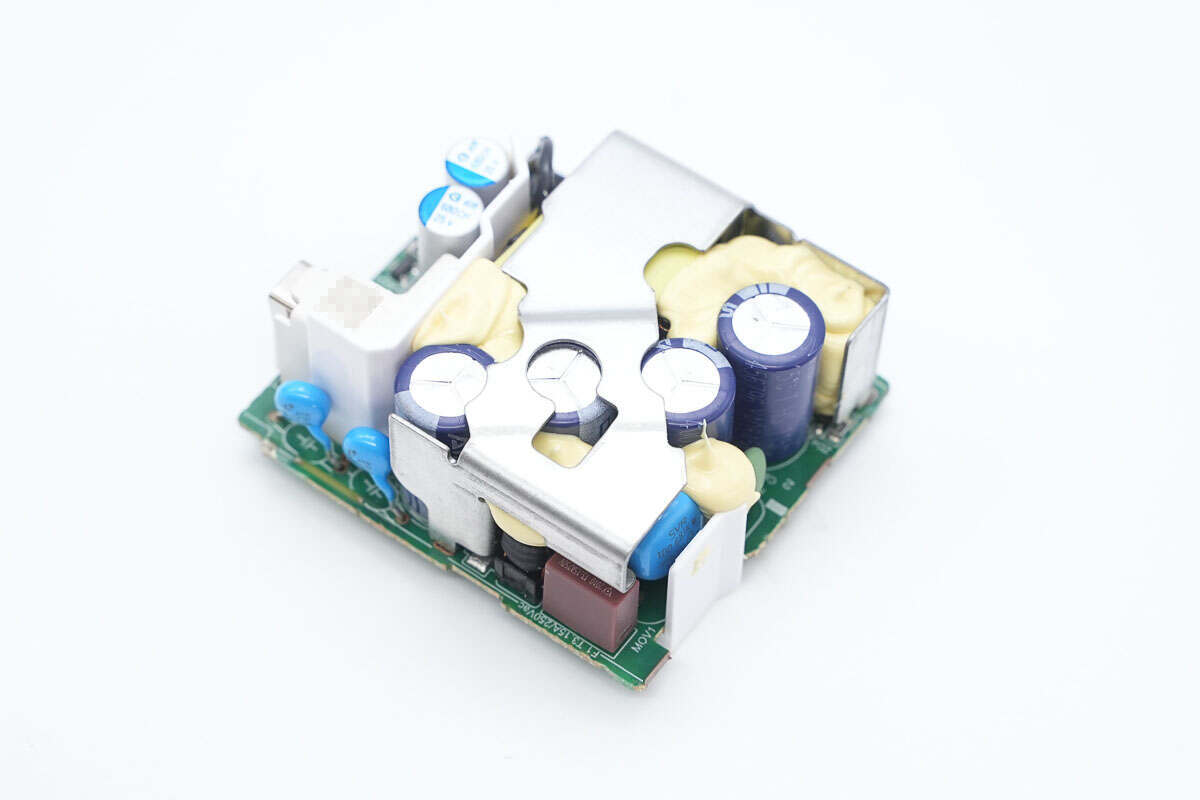

PCBA模块前端对应延时保险丝区域设有塑料隔板，同时模块顶部以及两侧覆盖金属散热片。
模块初次级间也设有塑料隔板。

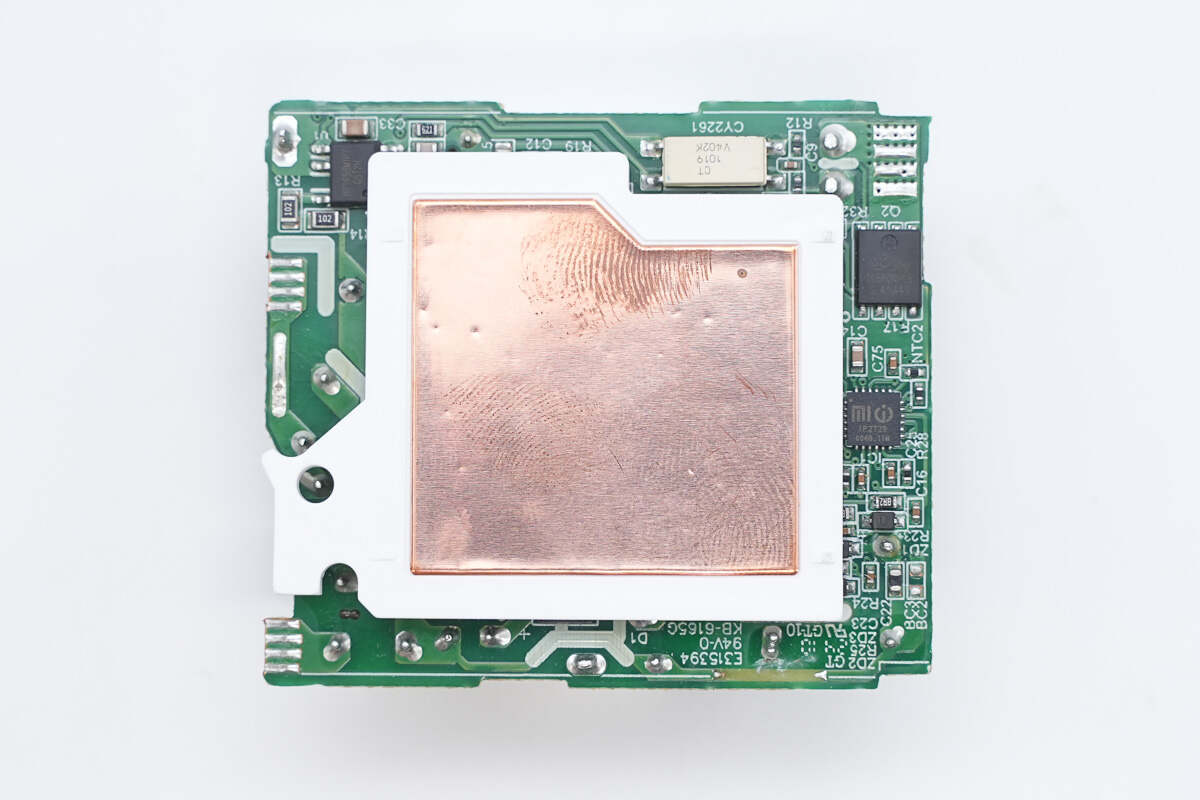

模块背面覆盖塑料板，同时贴有铜箔帮助散热。
将金属散热片以及塑料板拆下，塑料板与正面两道隔板为一体式设计。

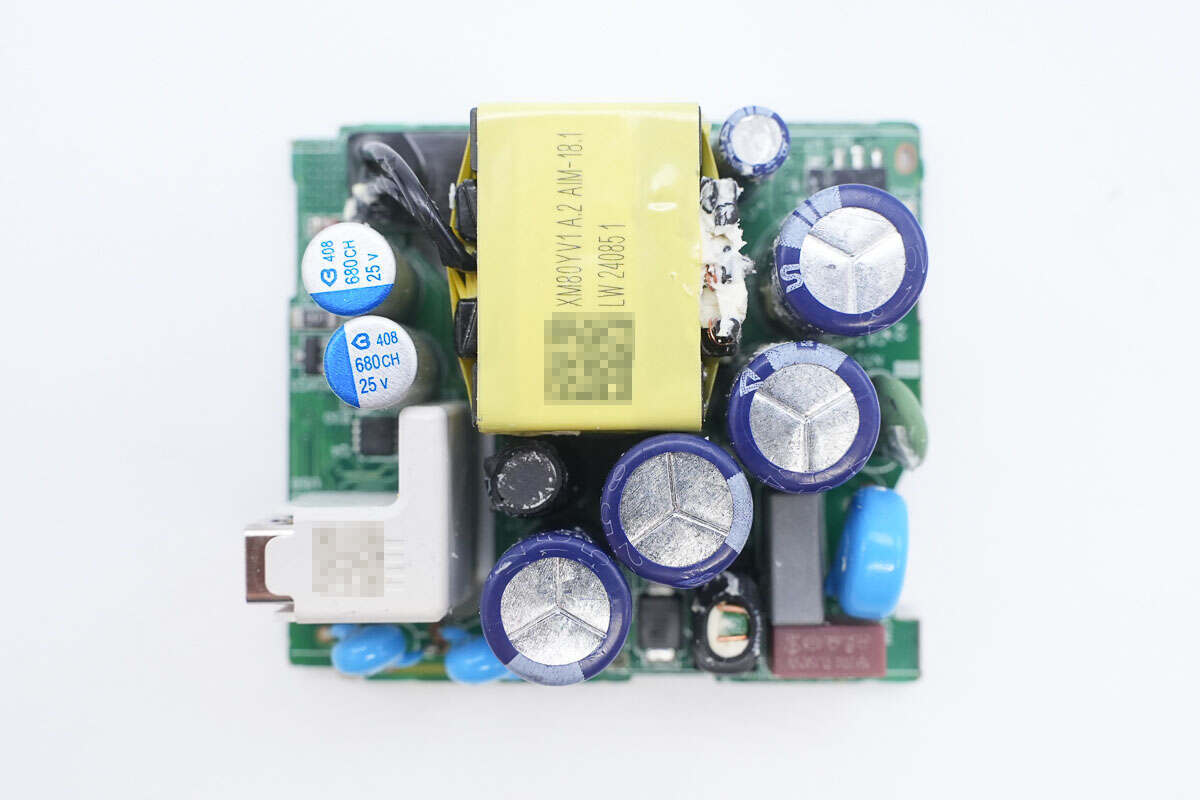

PCBA模块正面一览，保险丝、电容等器件布局较为紧凑，变压器等器件打胶加固，USB-A接口母座外套塑料壳加固绝缘保护。

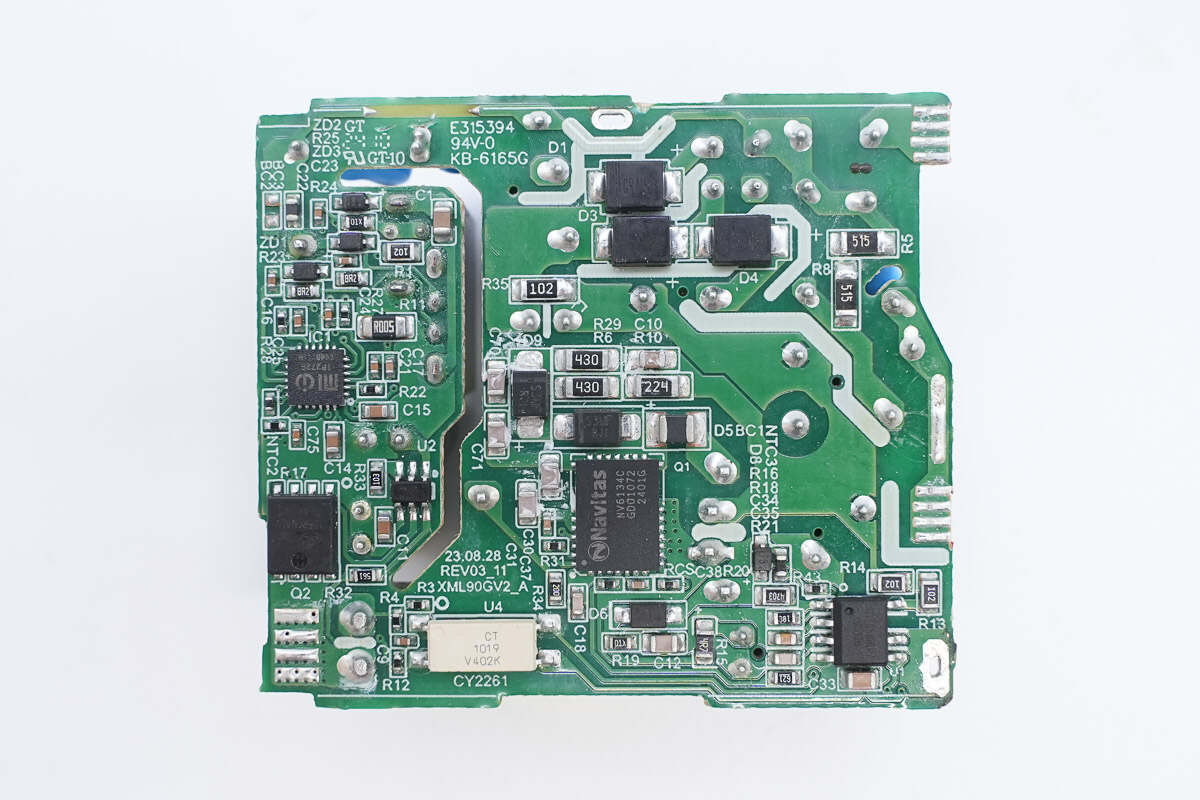

主板背面设有开关电源初次级控制器、初级开关管、同步整流管、协议芯片等器件。
PCBA模块前端一览，设有延时保险丝、压敏电阻、NTC热敏电阻以及高压滤波电解电容。
侧边设有安规X2电容、共模电感以及另外两颗高压滤波电解电容等器件。

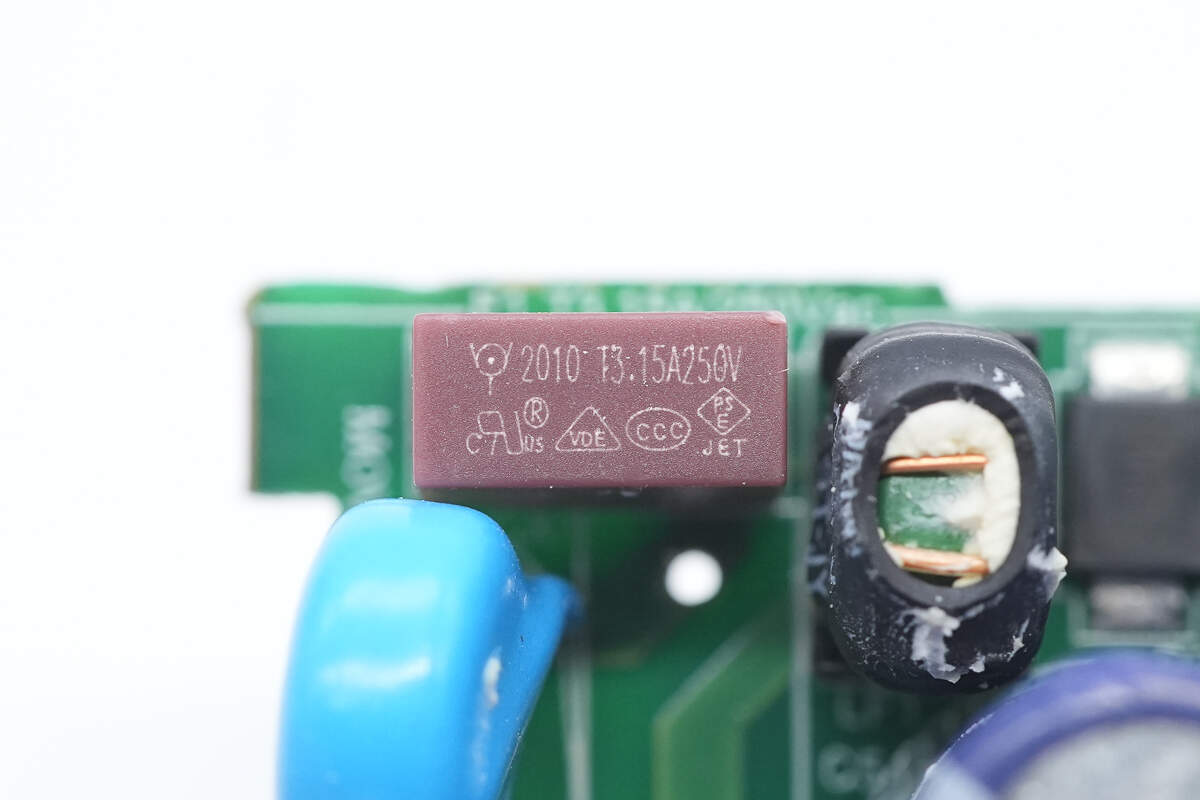

输入端延时保险丝来自华德电子，规格为3.15A 250V。

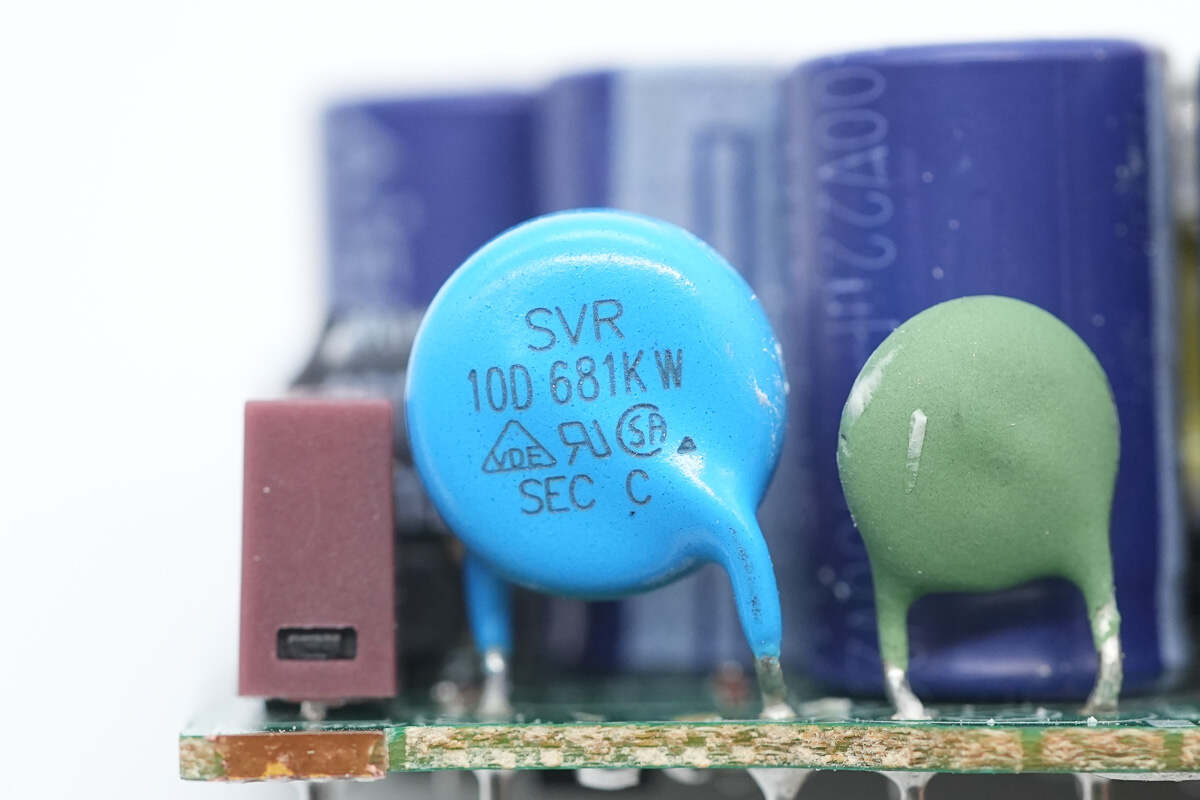

压敏电阻特写，型号为10D681K，用于吸收浪涌过电压。

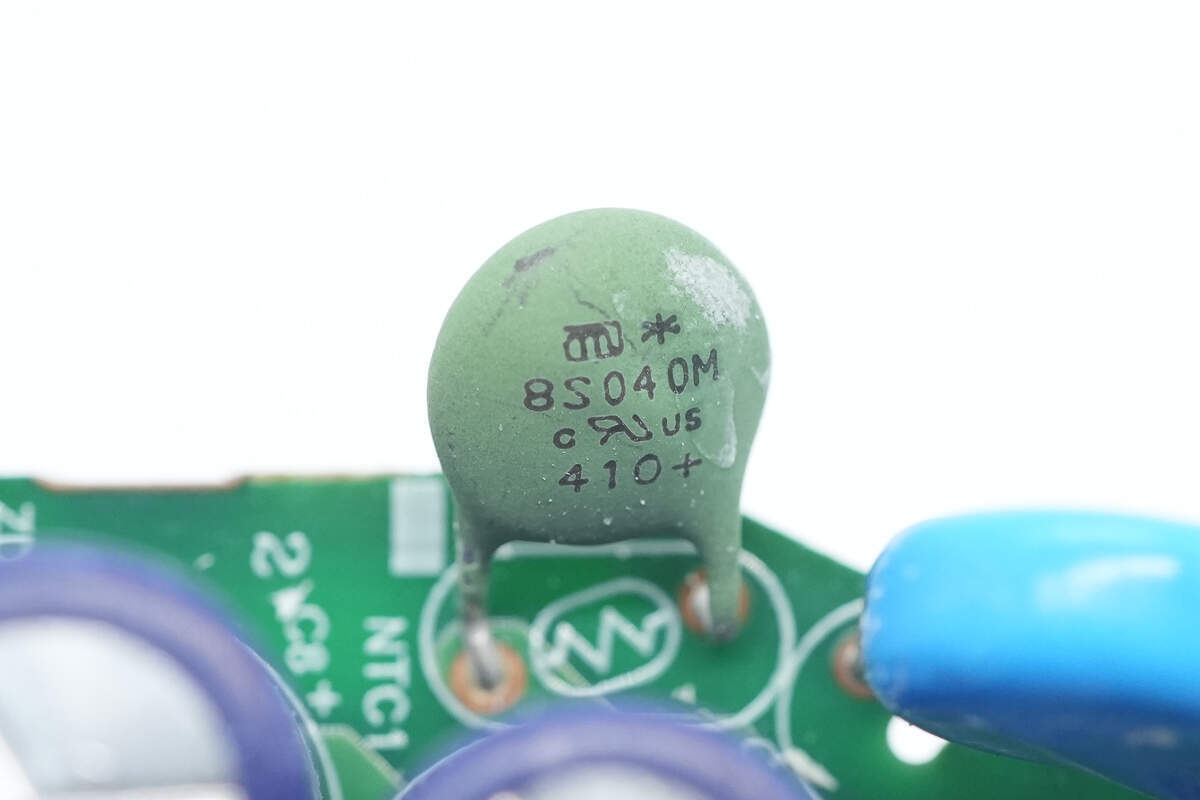

旁边NTC热敏电阻用于抑制充电器插电时的浪涌电流。

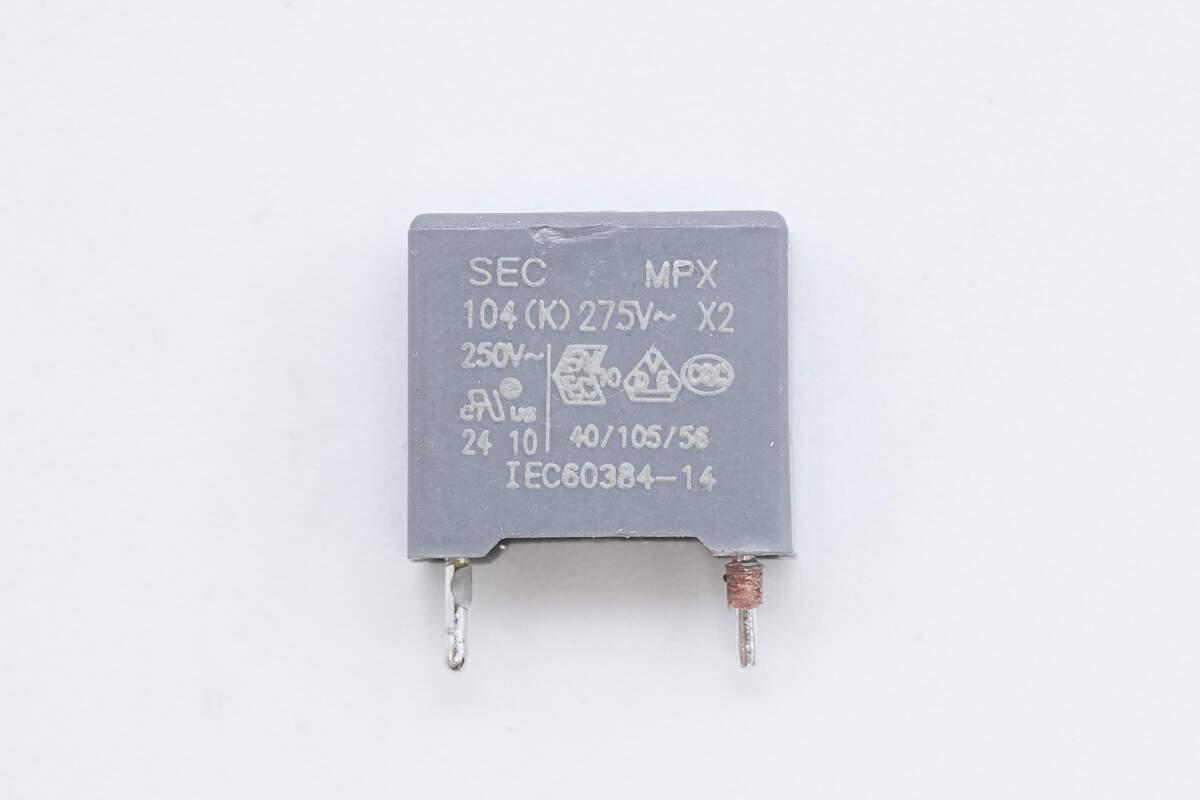

安规X2电容来自SEC成功工业，规格为0.1μF。
共模电感采用磁环绕制，底部焊接绝缘支架，并外套热缩管绝缘。
充电器采用四颗二极管组成整流桥进行桥式整流，其中三颗二极管焊接在PCB背面。这样可以合理利用空间，便于做小体积。
一颗设在主板正面共模电感旁，二极管型号GR4MBF，是一颗4A 1000V的快恢复二极管。
四颗高压滤波电解电容来自AiSHi艾华，规格均为400V22μF。

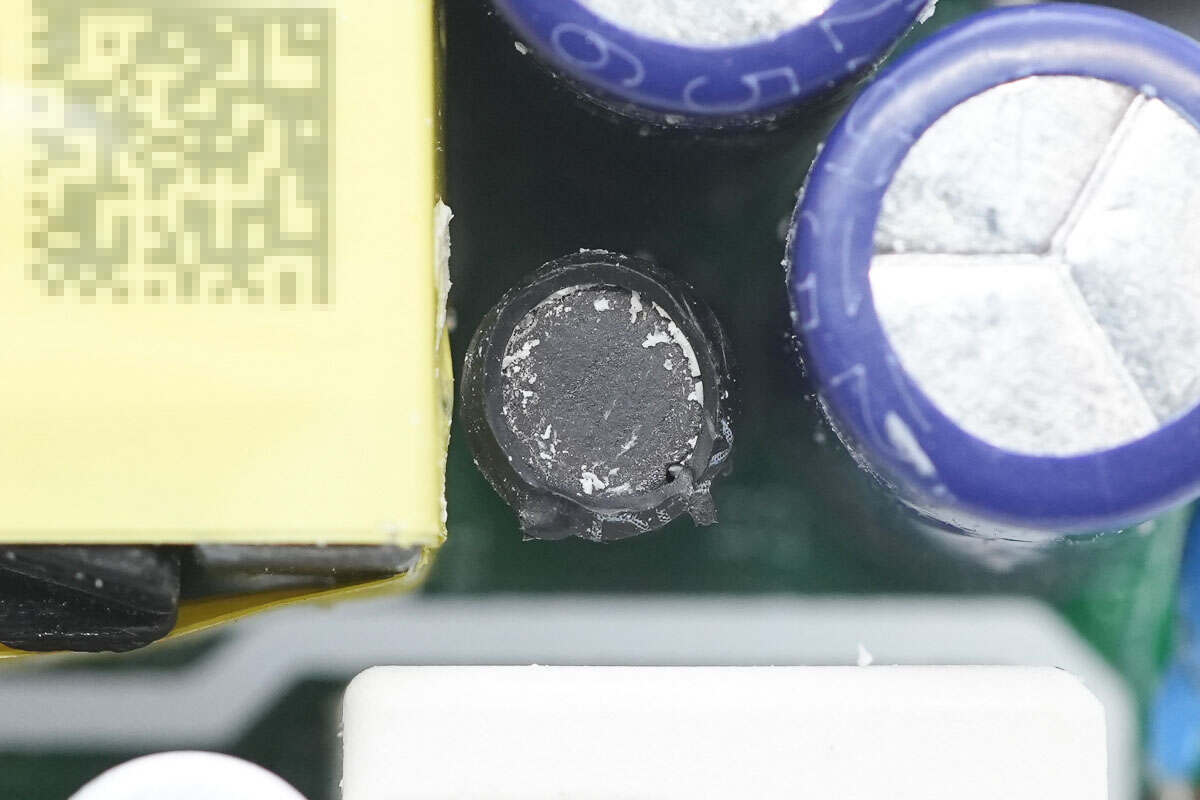

差模电感采用工字磁芯绕制，外套热缩管绝缘。

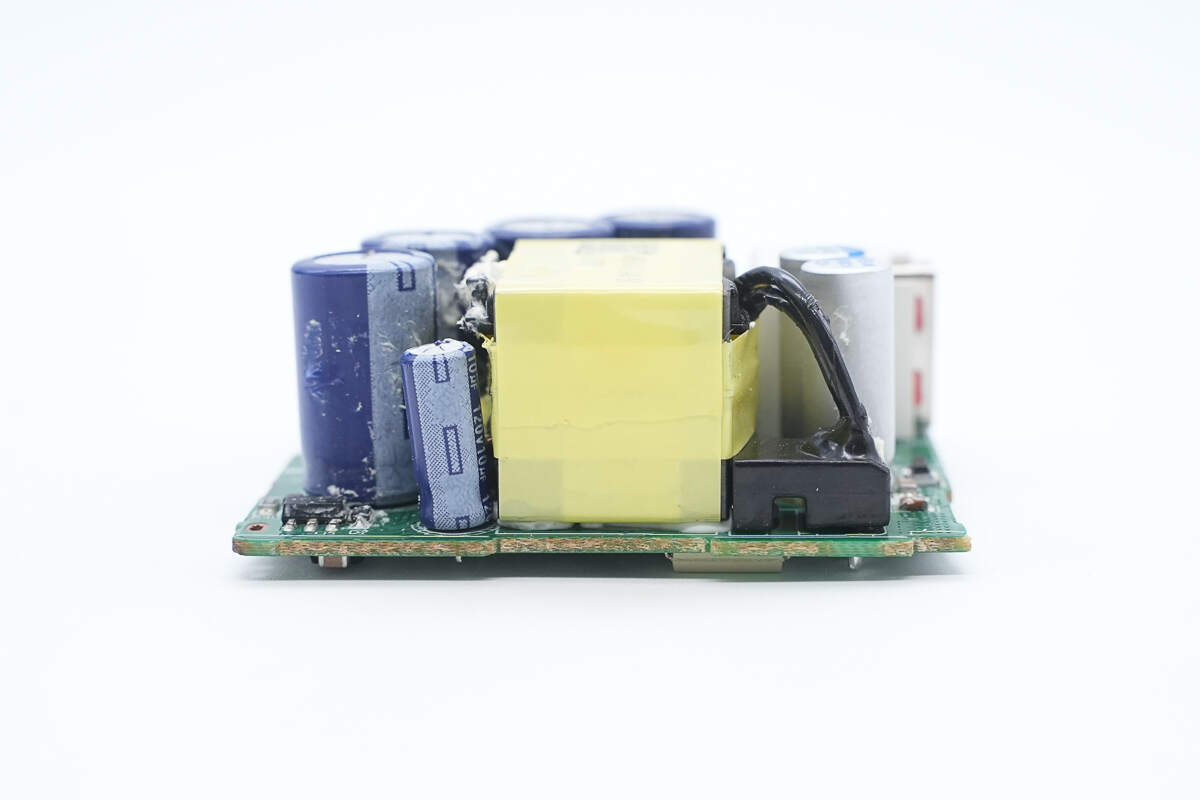

板子另一侧设有主控芯片供电电容以及变压器。
初级主控芯片来自华源智信半导体，型号HY1658M，这是一颗智能多模式反激控制器，芯片内置高压启动，支持多种工作模式，可在QR与CCM模式之间自动切换，平衡开关损耗和导通损耗。芯片内置抖频改善EMI性能，自适应栅极驱动器可平衡开关损耗和EMI，驱动输出电压钳位为12V。
HY1658M具备完善的保护功能，支持输出过压保护，供电过压保护，变压器磁饱和保护，欠压/过压保护，过载保护，芯片过热保护和电流取样电阻开路保护。适用于USB PD充电器，电视机/显示器待机电源和笔记本电源应用，采用SOP7L封装。在芯片左下角为NTC热敏电阻，用于充电器内部过热保护。

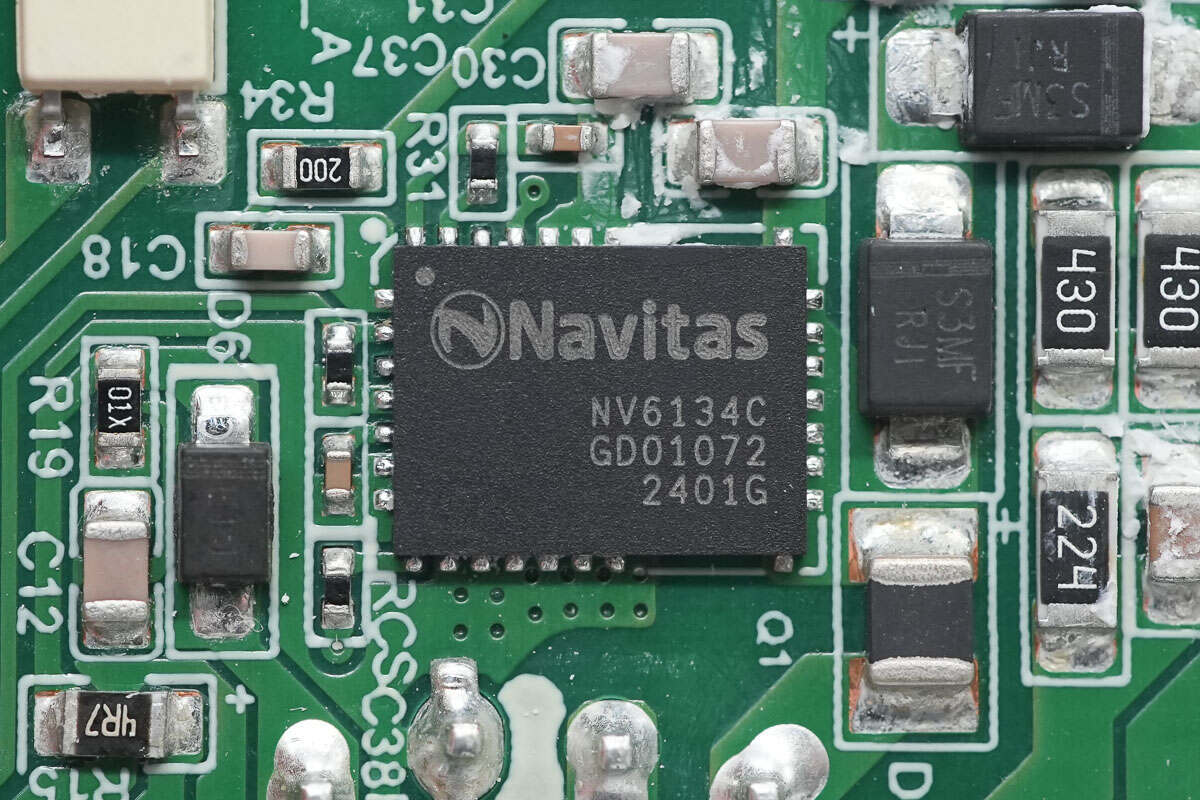

初级开关管采用纳微NV6134C，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6134C内置260mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

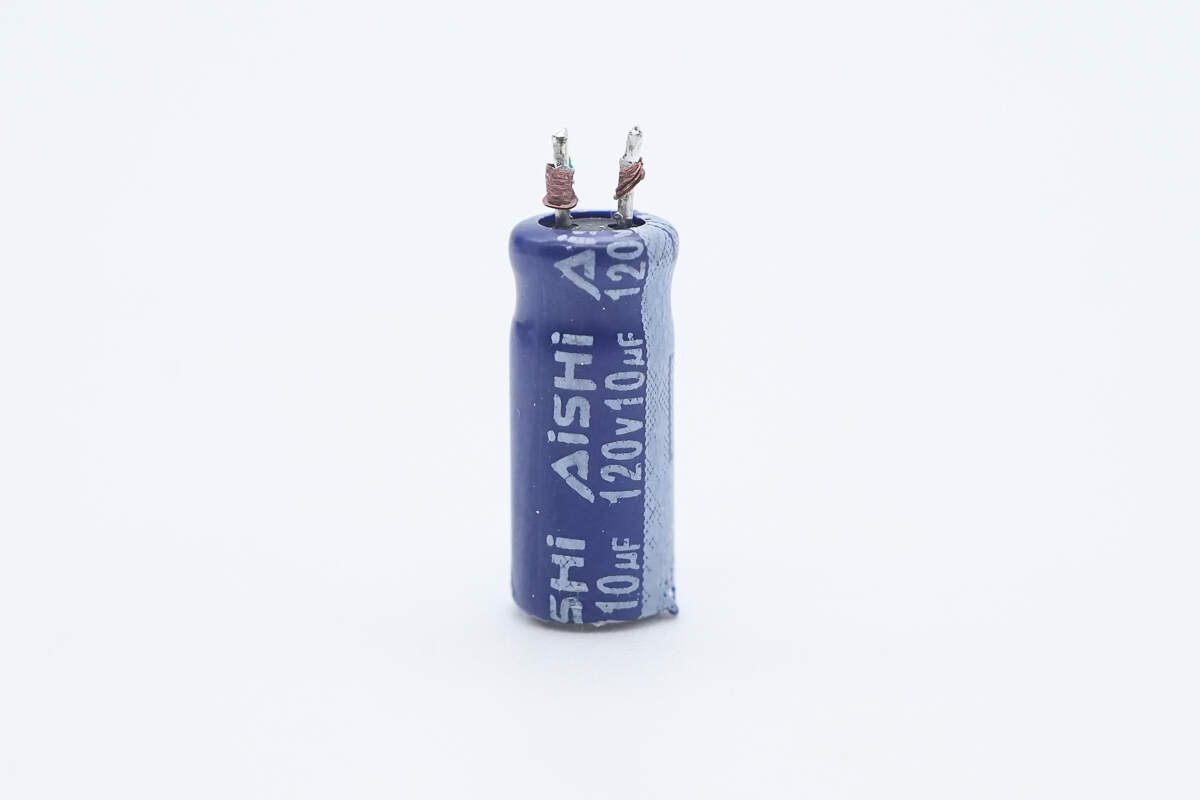

主控芯片供电电容也是来自艾华，规格为120V10μF。
一颗三极管丝印BL，用于供电稳压。

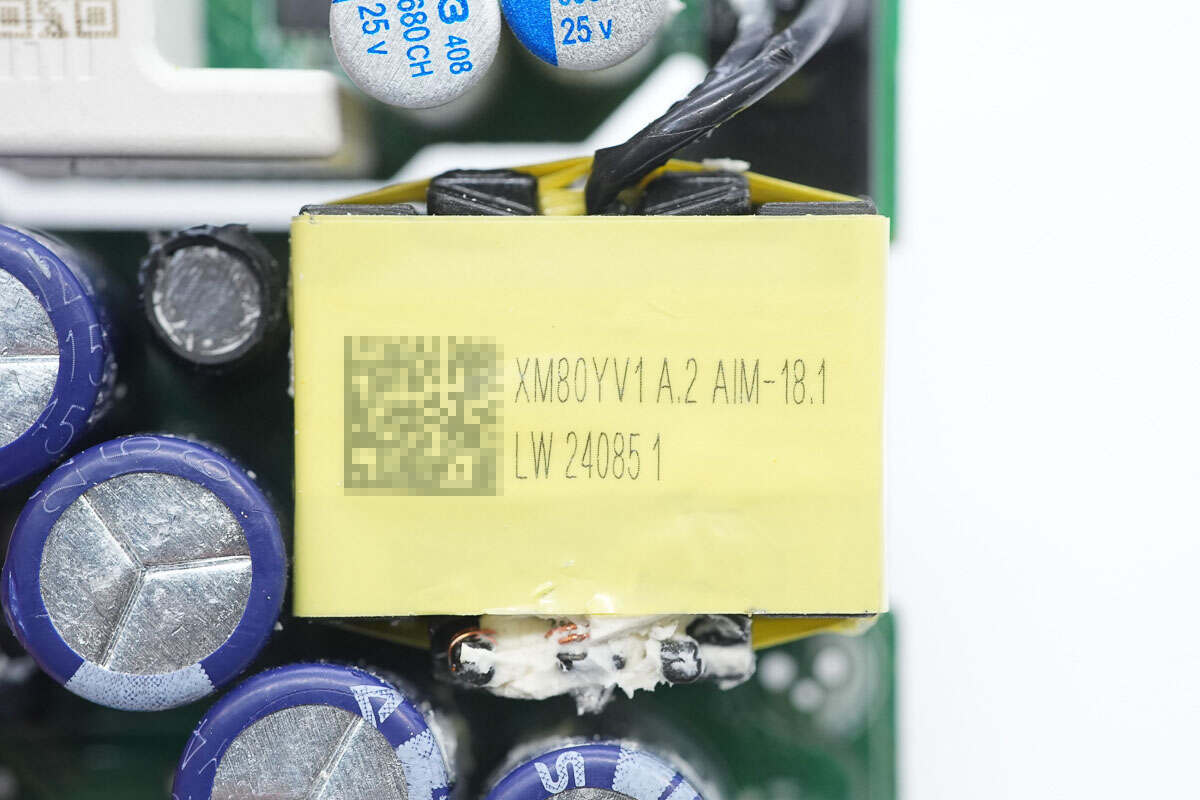

变压器特写。

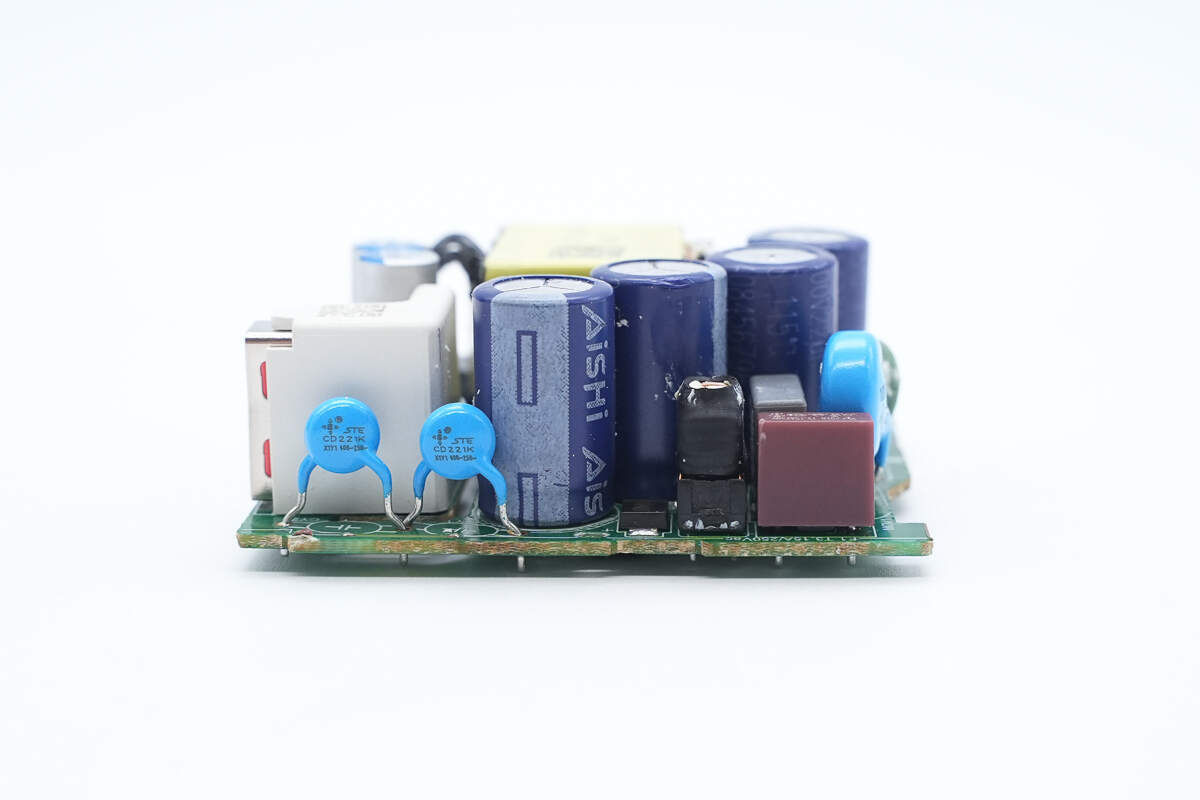

输出端一览，USB-A接口母座两侧设有蓝色Y电容以及输出滤波固态电容，此外还设有一颗VBUS开关管。

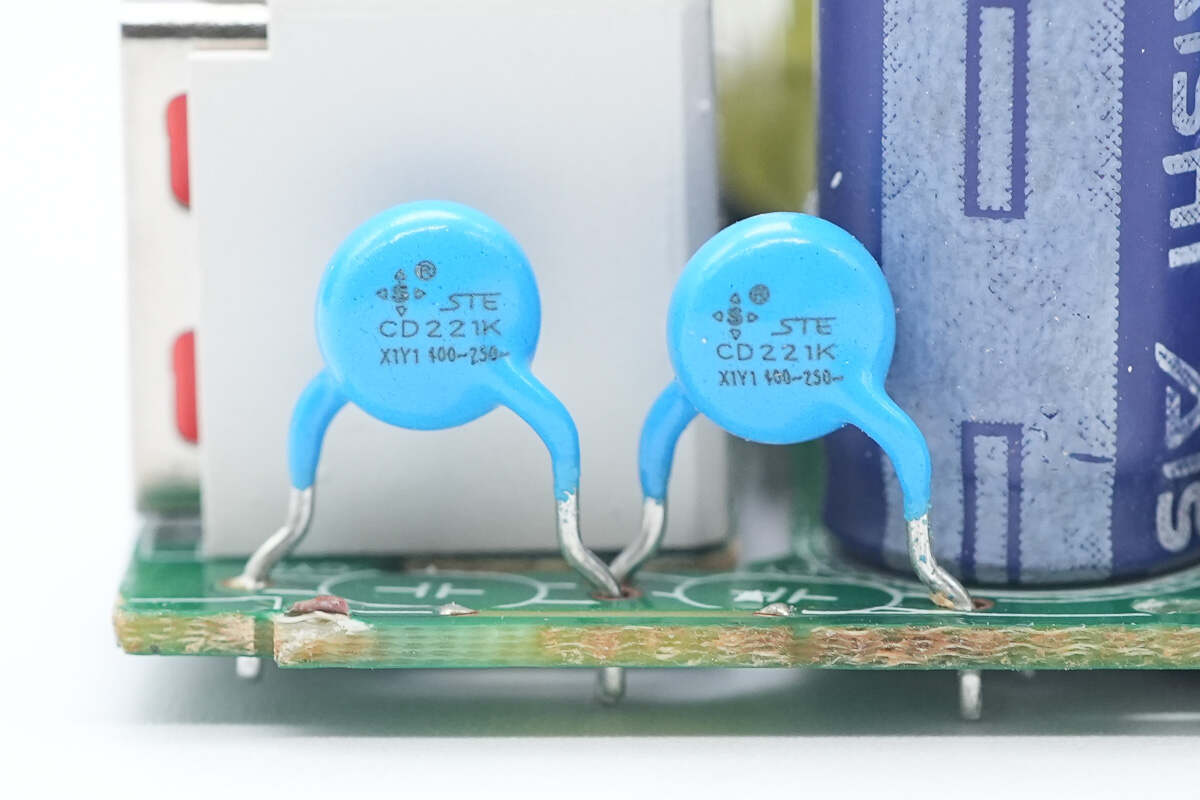

两颗蓝色Y电容来自STE松田电子，两颗220pF电容串联后容量只有110pF，使初次级漏电极低，避免接触时有触电感觉。

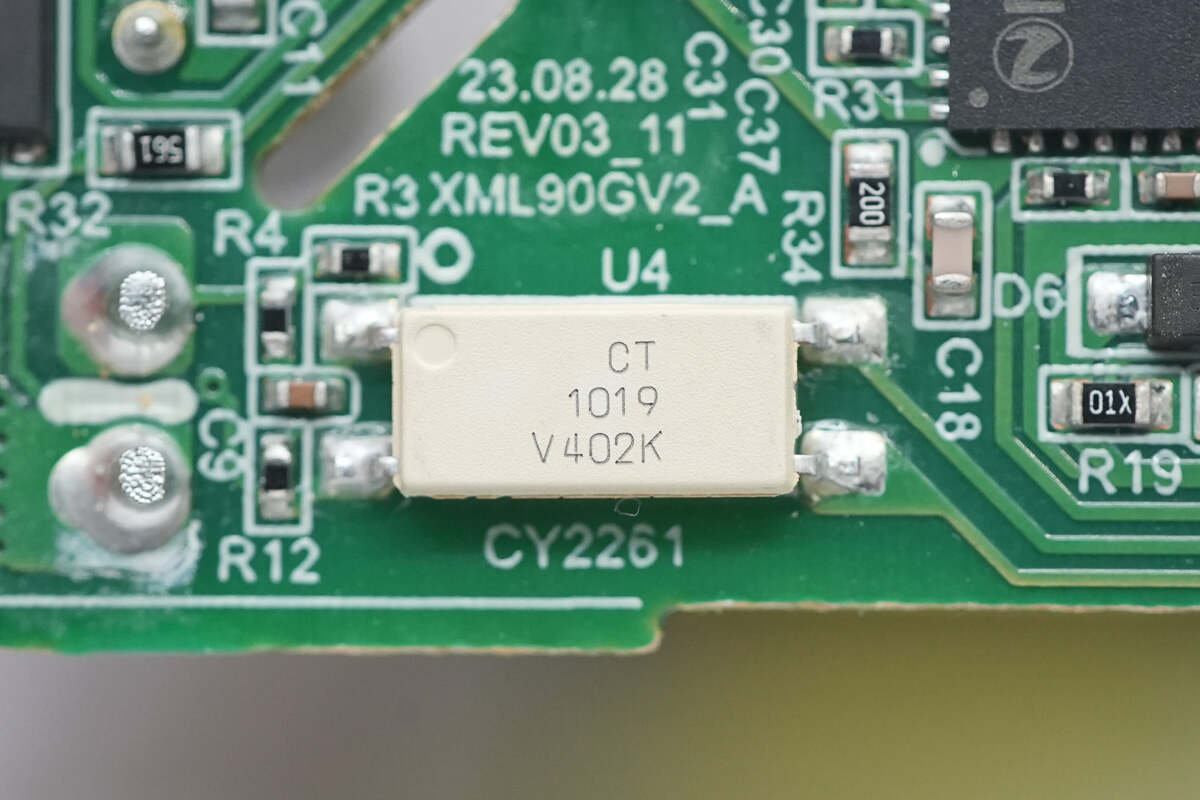

CT 1019光耦用于输出电压反馈调节。

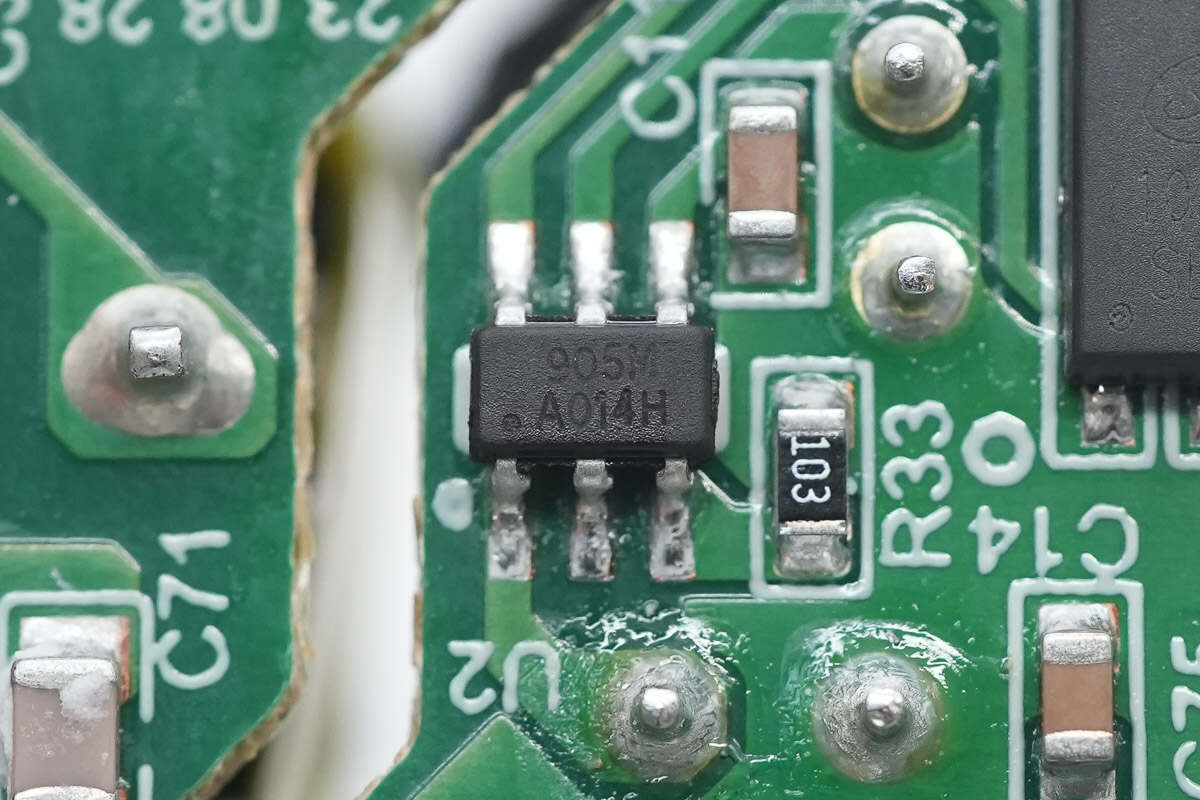

同步整流控制器来自华源智信半导体，型号HY905M，是一颗数字自适应多模式同步整流控制器，支持低侧应用，无需辅助线圈供电。支持DCM、CCM、PFM和QR多种工作模式，供电电压范围为3.2-25V，驱动电压钳位7.4V，具有高电流输出能力，适配多种同步整流管。具有自适应预关闭驱动以加快关闭过渡，采用SOT23-6封装。

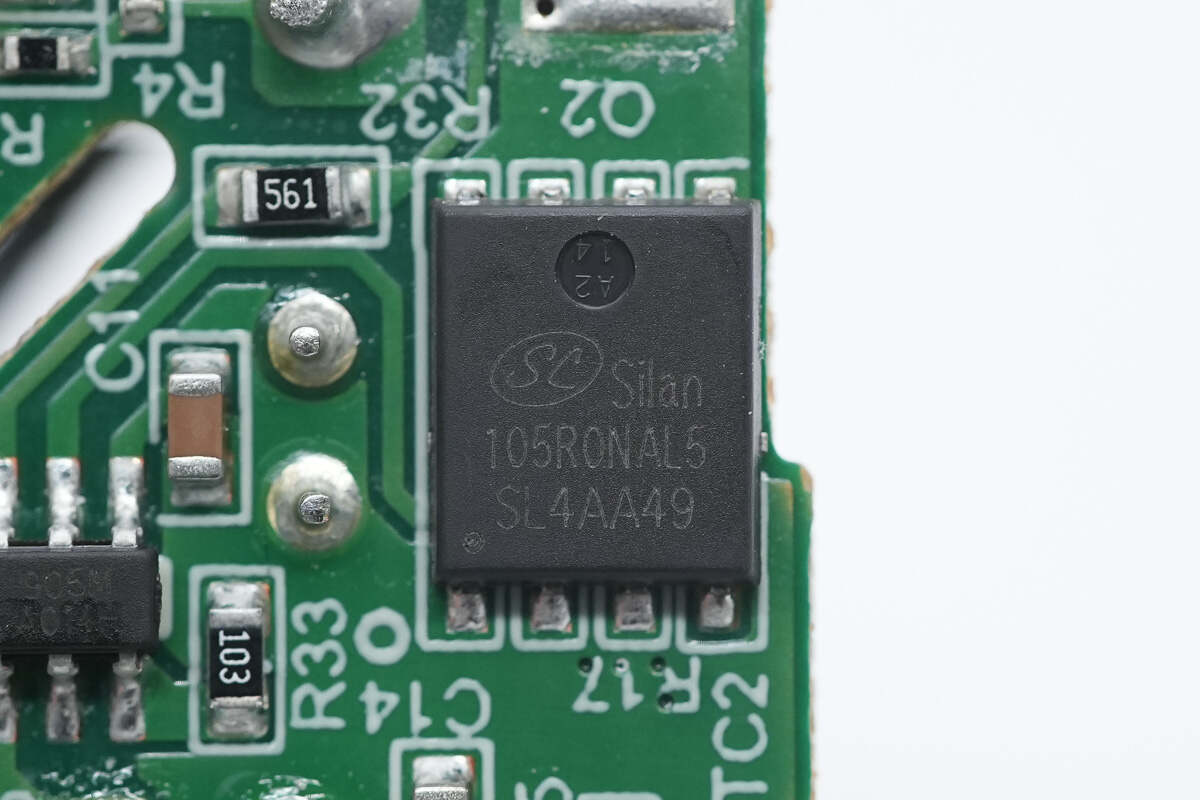

同步整流管来自Silan士兰微，型号SVG105R0NAL5，是一颗耐压100V的NMOS，导阻3.8mΩ，采用PDFN5*6-8封装。

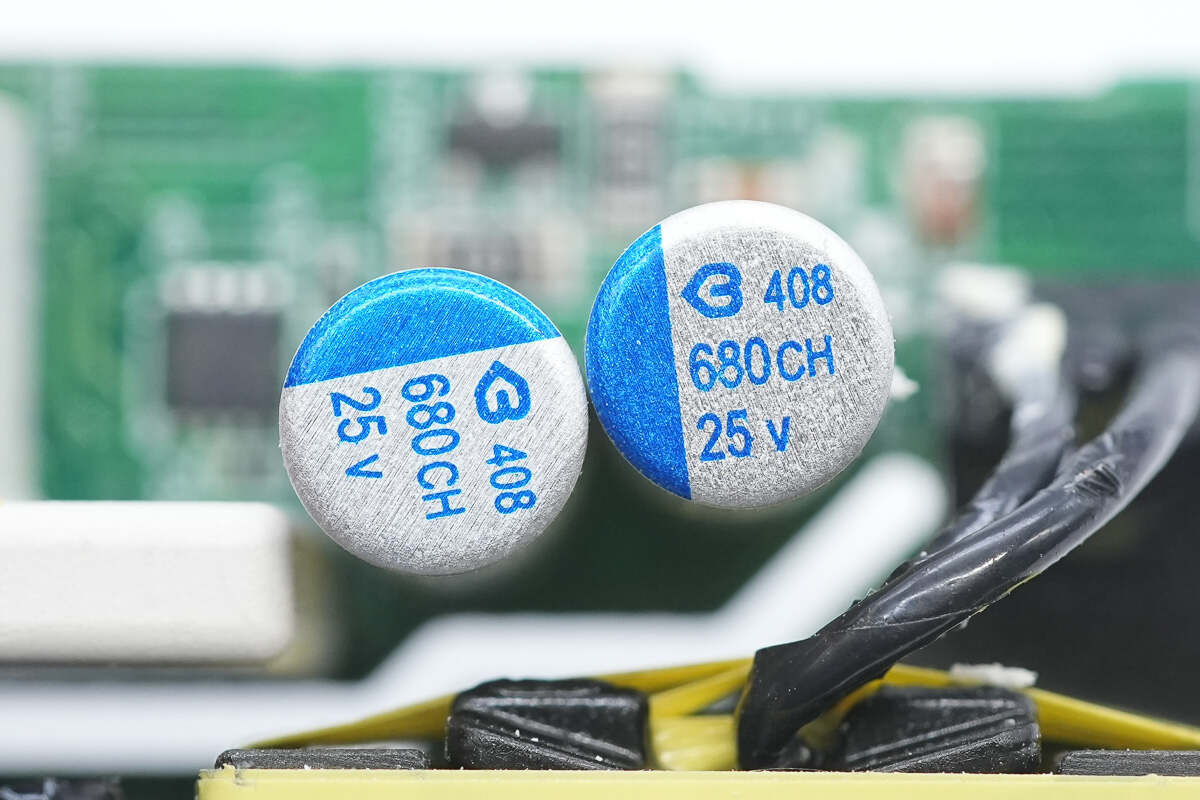

两颗输出滤波电容来自绿宝石，为CH系列固态电容，规格均为25V680μF。

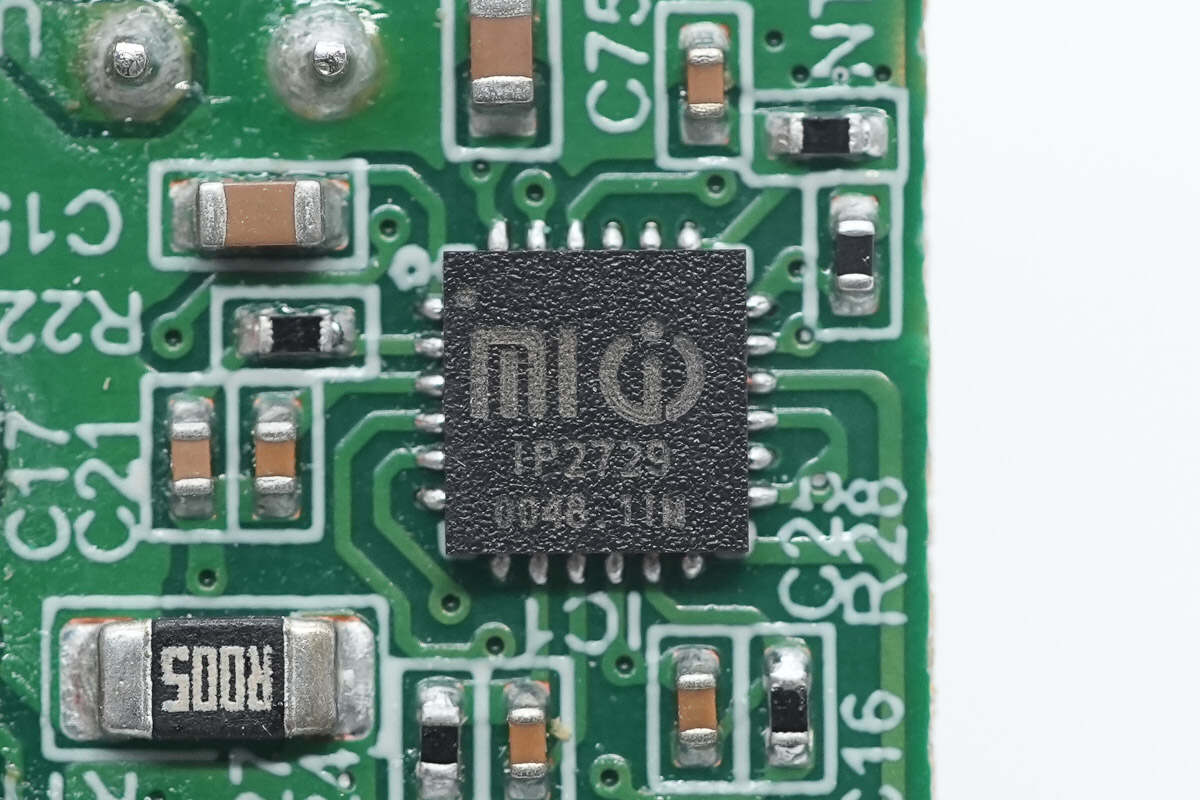

协议芯片来自英集芯，型号IP2729，是一颗小米定制的协议芯片，内置集成了USB PD、QC3.0快充以及小米120W秒充协议，功能十分强大。在协议芯片右侧是一颗热敏电阻，用于检测充电器内部温升并进行过热保护。

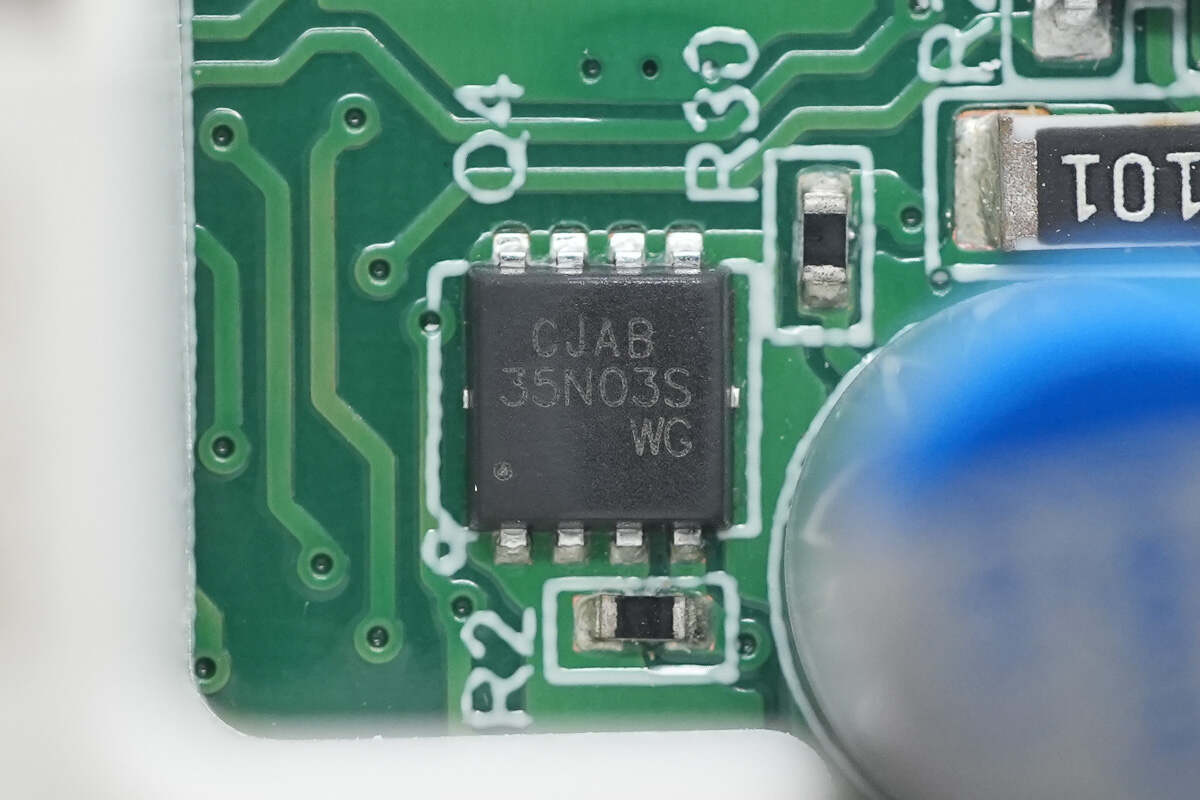

VBUS开关管来自长晶科技，型号CJAB35N03S，NMOS，耐压30V，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

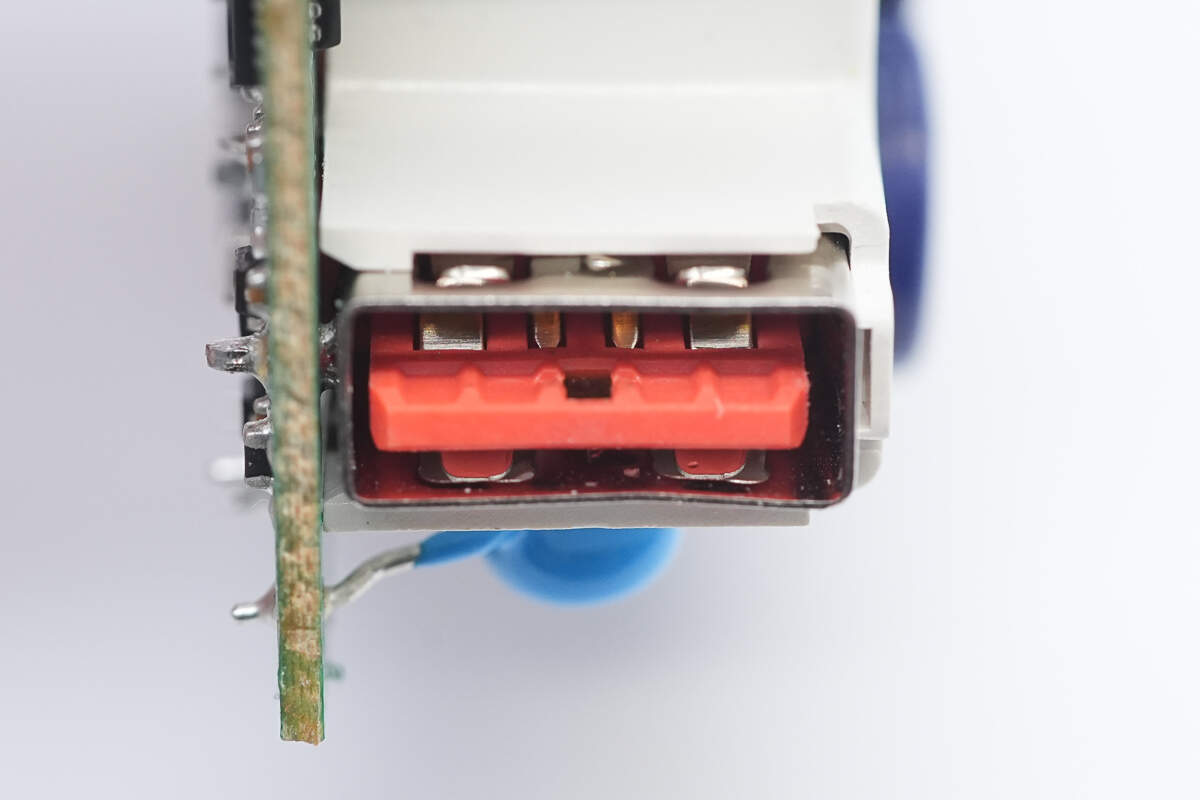

USB-A接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结

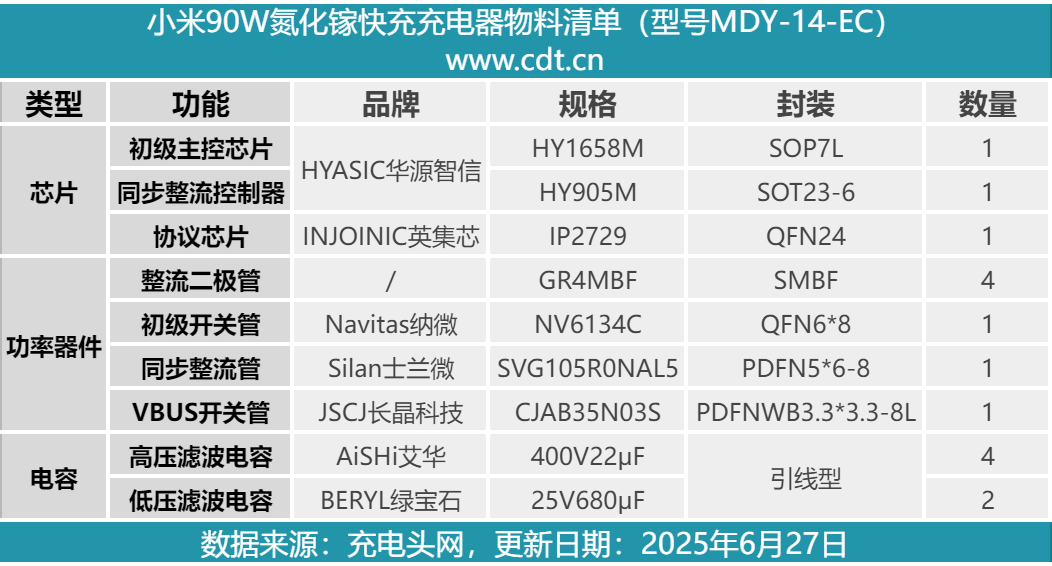

最后附上小米15 Pro标配90W氮化镓充电器的核心器件清单，方便大家查阅。
小米这款90W氮化镓充电器目前已经上架官方京东自营旗舰店零售，作为小米15 Pro数字旗舰机型的标配充电器，外观相比上一代的没有大变化，同时两端依旧是国标固定插脚以及魔改USB-A接口的设计，支持最大90W小米私有快充以及65W PD快充，既保持了一贯设计，又能满足手机、笔电等设备快充需求。
充电头网通过拆解了解到，充电器依旧是采用了华源智信半导体HY1658M+HY905M的高频QR开关电源方案，搭配纳微NV6134C氮化镓开关管以及士兰微同步整流管，协议芯片采用英集芯IP2729定制型号。滤波电容来自艾华和绿宝石两大知名品牌。充电器内部布局紧凑，用料扎实可靠。
