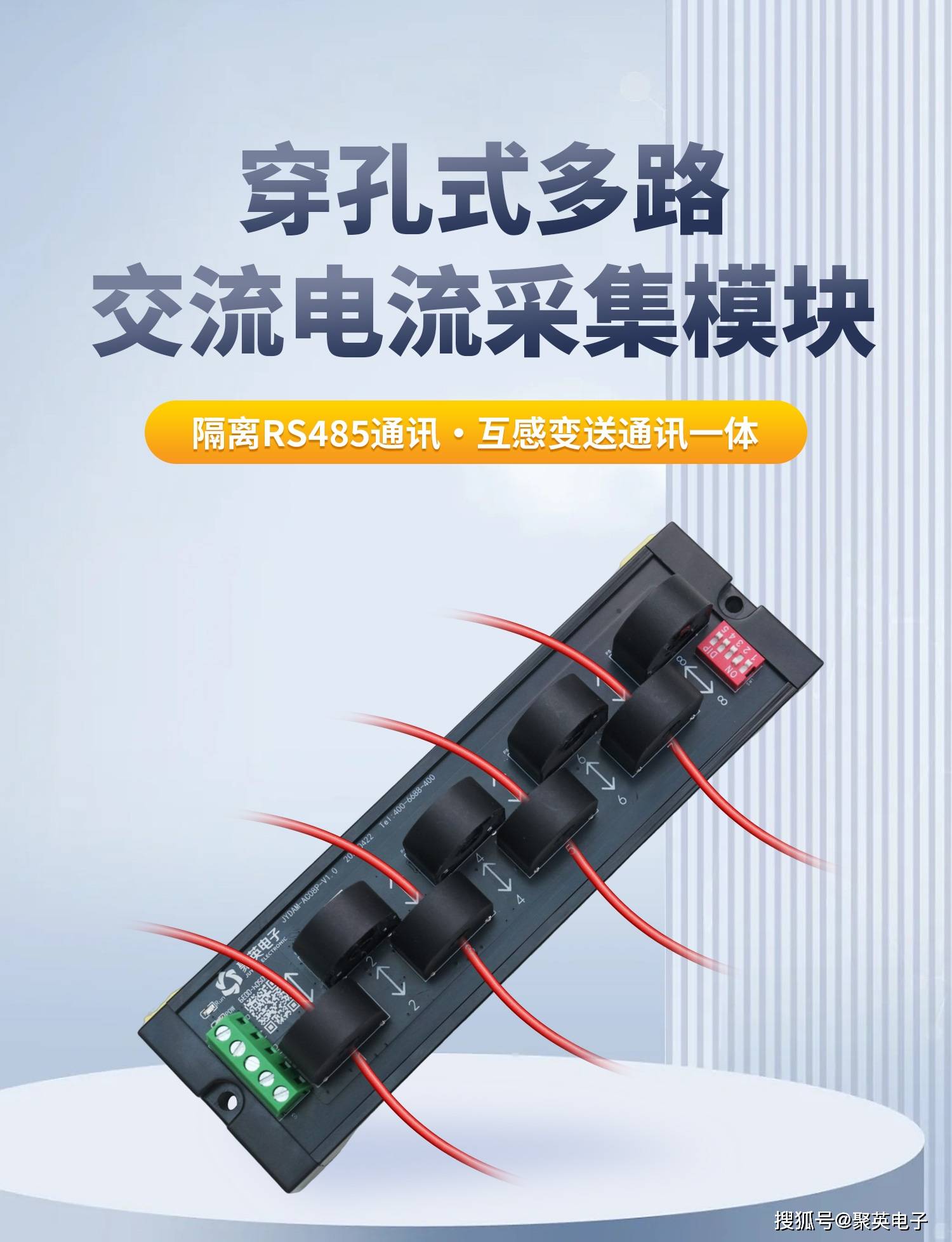

八路交流电流采集模块是一种工业级电力监测设备，核心功能是同时、实时采集8路交流回路的电流数据(可扩展测量电压、功率、电能等参数)，并将物理信号转化为标准数字信号输出。

一、核心构成

1. 传感器部分：

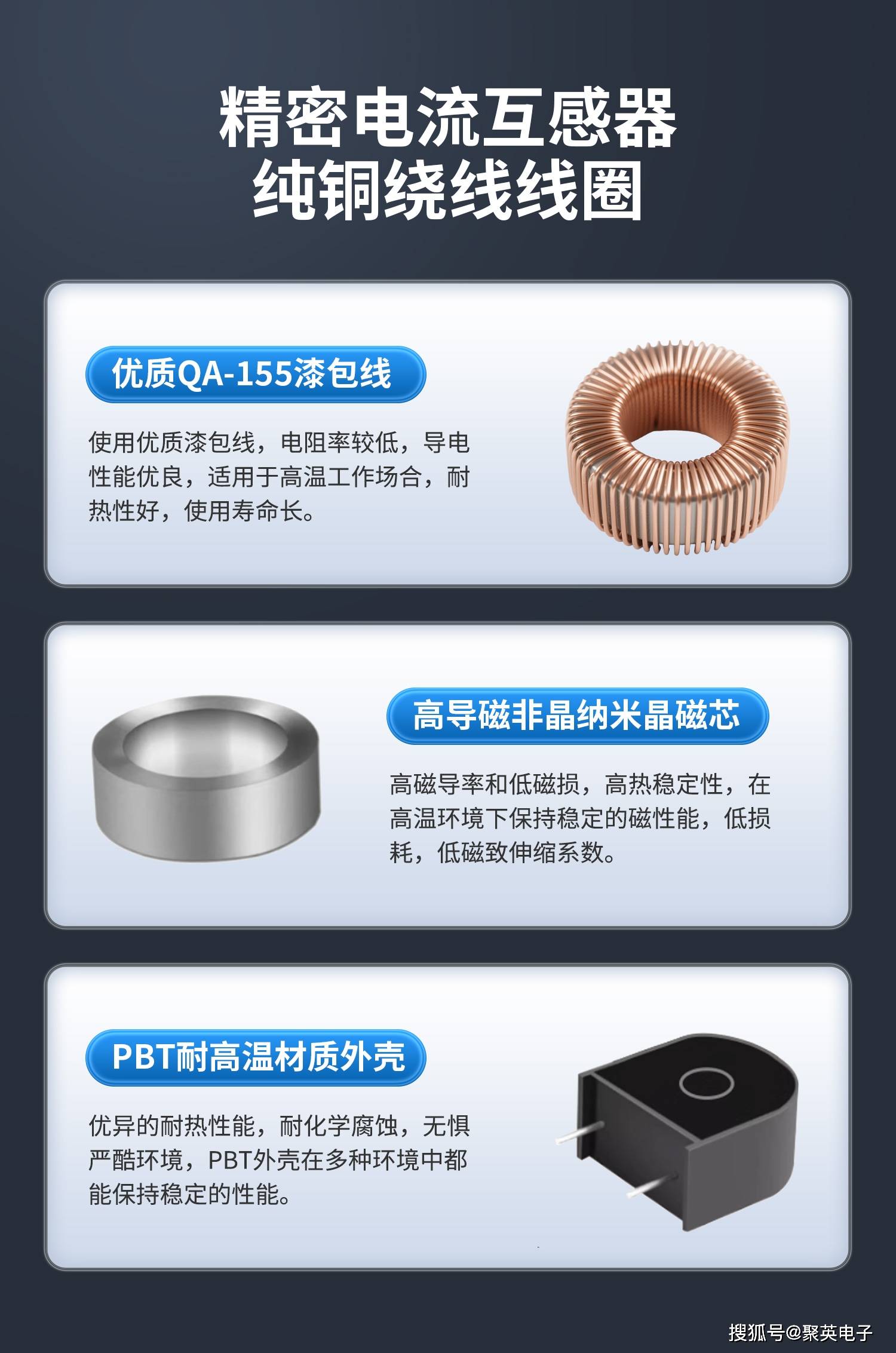

* 穿孔式电流互感器(CT)：8个独立开口磁环，无需切断导线，直接卡扣在待测线缆上，利用电磁感应原理采集电流信号。

* 量程灵活：支持常见AC 0-100A(可定制更高量程如500A)。

2. 信号处理部分：

* 高精度ADC芯片：将CT感应的微弱模拟信号转换为数字信号。

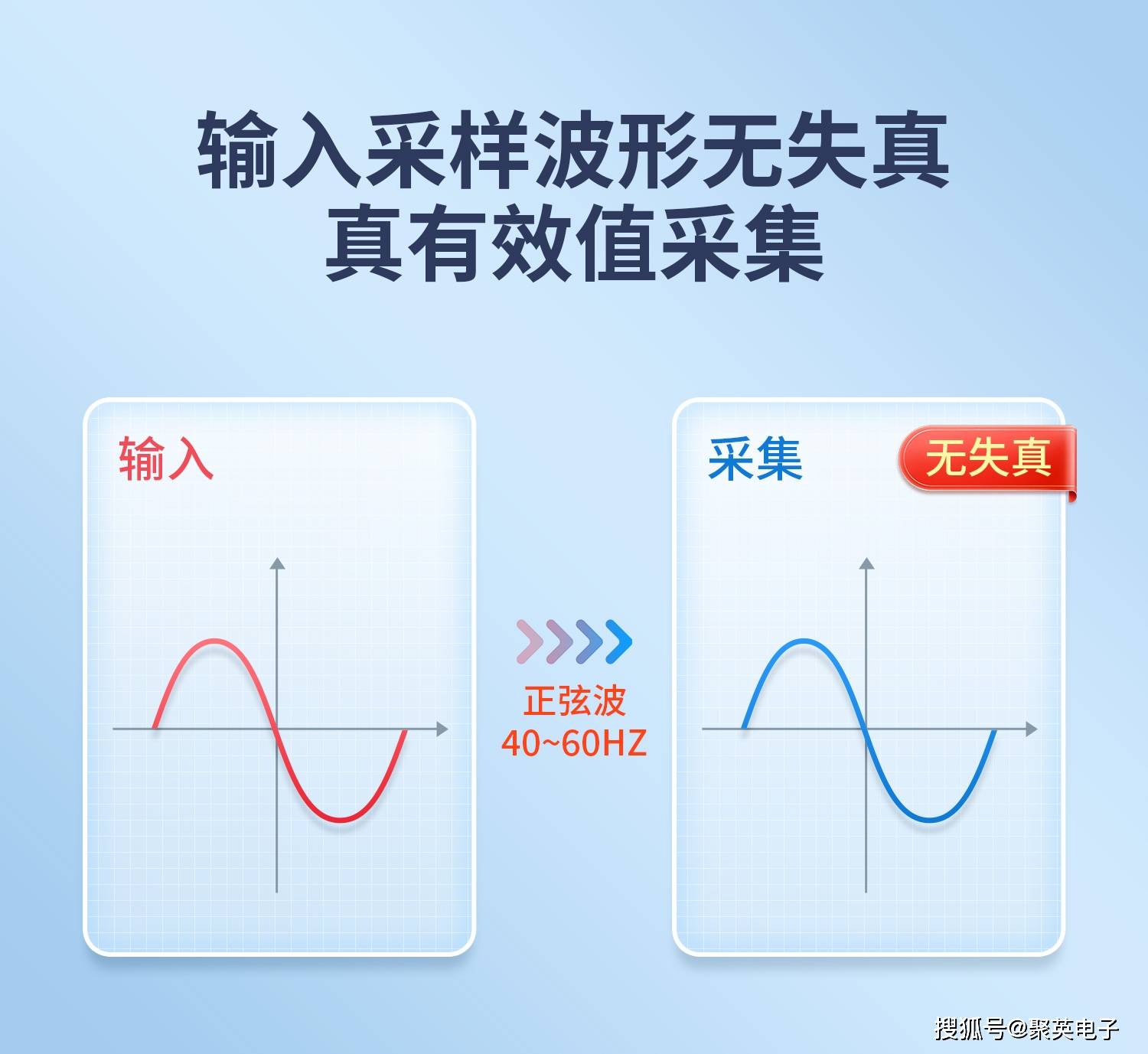

* 计算芯片：实时计算电流有效值(RMS)、有功功率、电量等。

3. 通讯接口：

* 工业标准协议：支持RS-485(MODBUS-RTU主流)或网络接口(MODBUS-TCP)。

* 物联网扩展：支持集成4G/LoRa/WiFi无线传输。

二、关键特性

非接触测量：开口式设计，安装不断电，安全便捷;

八通道同步：独立采集8路电流，通道间电气隔离，避免干扰;

高精度：典型精度±1% (受CT品质影响);

宽电压供电：DC 12-24V 或 AC/DC 85-265V自适应(工业级电源设计);

多参数输出：电流、电压(需接电压线)、功率、功率因数、电能累计等;

工业防护：电路板三防漆涂层，工作温度-25℃~70℃，抗电磁干扰(EMC 3级);

三、工作原理

八路交流电流采集模块是一种广泛应用于工业自动化、电力监测、智能家居等领域的电子设备，主要用于实时采集多路交流电流信号，并将其转换为可被微处理器或上位机处理的数字信号。其核心功能在于高精度、高稳定性的电流测量，同时支持多通道同步采集，以满足复杂场景下的数据监控需求。

四、产品参数

数据接口：RS485;

额定电压：DC 24V(支持7-30V);

输入量程：0-10A、0-50A、0-100A;

输入频率范围：45Hz~65Hz;

采样频率：10Hz;

测量精度：0.1%;

互感器穿孔直径：6.5mm;

电源指示：1路红色LED指示(定时闪烁);

通信指示：1路绿色LED指示(通信时闪烁);

温度范围：工业级，-40°C~85°℃;

相对湿度：10 %～ 90 % RH(不结露);

互感器隔离耐压：4500V/50Hz/1min;

电磁兼容性：符合GB/T 182681(IEC 6132-1);

尺寸：185*54.2*19.5mm;

重量：158g;

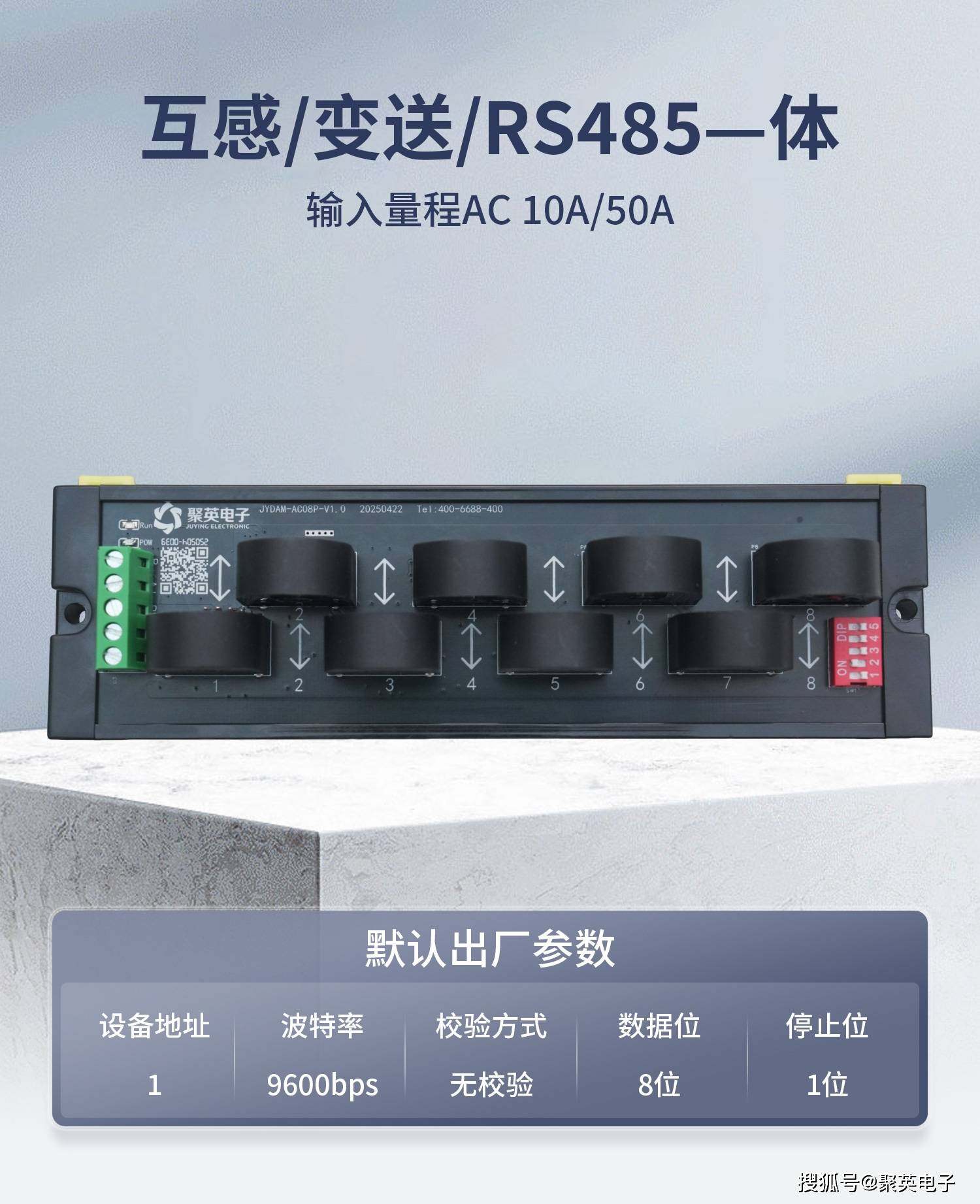

默认通讯格式：9600,n,8,1;

通信距离：1200m (TYP);

波特率：1200,2400,4800,9600,19200,38400,43000,57600,76800,115200，默认9600;

软件支持：配套配置软件、控制软件;支持各家组态软件;支持Labviewd等;

五、应用场景

1. 工业配电监控

汽车工厂采用8路模块对冲压车间16台设备进行能耗监测，通过对比各线路电流波动(±5%容差)，半年内发现3台老化设备异常，节电达12%。

2. 智能楼宇系统

商业综合体项目将模块接入BA系统，实时监测空调机组、照明回路的电流平衡度，优化负载分配后年节省运维成本。

3. 新能源发电

在光伏逆变器阵列中，8路模块用于组串电流监测，配合IV曲线扫描功能，可快速定位故障组串(检测灵敏度1mA)。设备能耗分析，采集生产线多台电机电流，优化能耗。

4. 特殊行业应用

某地铁项目采用防爆型模块(Ex d IIC T6认证)，在潮湿、粉尘环境下连续运行超20000小时无故障。数据中心机柜PDU监测，跟踪单机柜内多路服务器用电。

六、选型注意事项

1. 量程匹配：根据待测电流最大值选择(如选0-100A模块测10A电流会损失精度)。

2. 精度需求：工业监控选±1%，精密实验室选±0.5%。

3. 通讯协议：确认与现有系统兼容(如MODBUS/ BACnet MQTT)。

4. 安全认证：工业场景需具备CE/UL认证，电力系统需符合IEC标准。

八路交流电流采集模块是密集回路电流监测的集成化解决方案，以“安全安装、多路同步、数字直出”三大优势，成为智能配电、能源管理的核心传感设备。用户选型时需重点关注通道间隔离强度、采样同步性及通信协议兼容性等关键指标。
