前言

充电头网拿到了华为一款750W钛金牌服务器电源，这款电源支持220V交流或240V直流输入，输出电压为12V，输出电流为62.5A，待机电源输出同样为12V，输出电流为2.5A，总输出功率为750W。电源符合80PLUS钛金标准，具备更高的转换效率。

电源输入端设有散热风扇，连接器和指示灯，输出端采用PCB金手指连接。电源内部采用图腾柱PFC+LLC拓扑，提升转换效率。散热风扇从输出侧格栅吸入空气，从输出端吹出，带走电源内部产生的热量。下面就带来华为这款钛金牌服务器电源的拆解，一起看看内部的用料和设计。

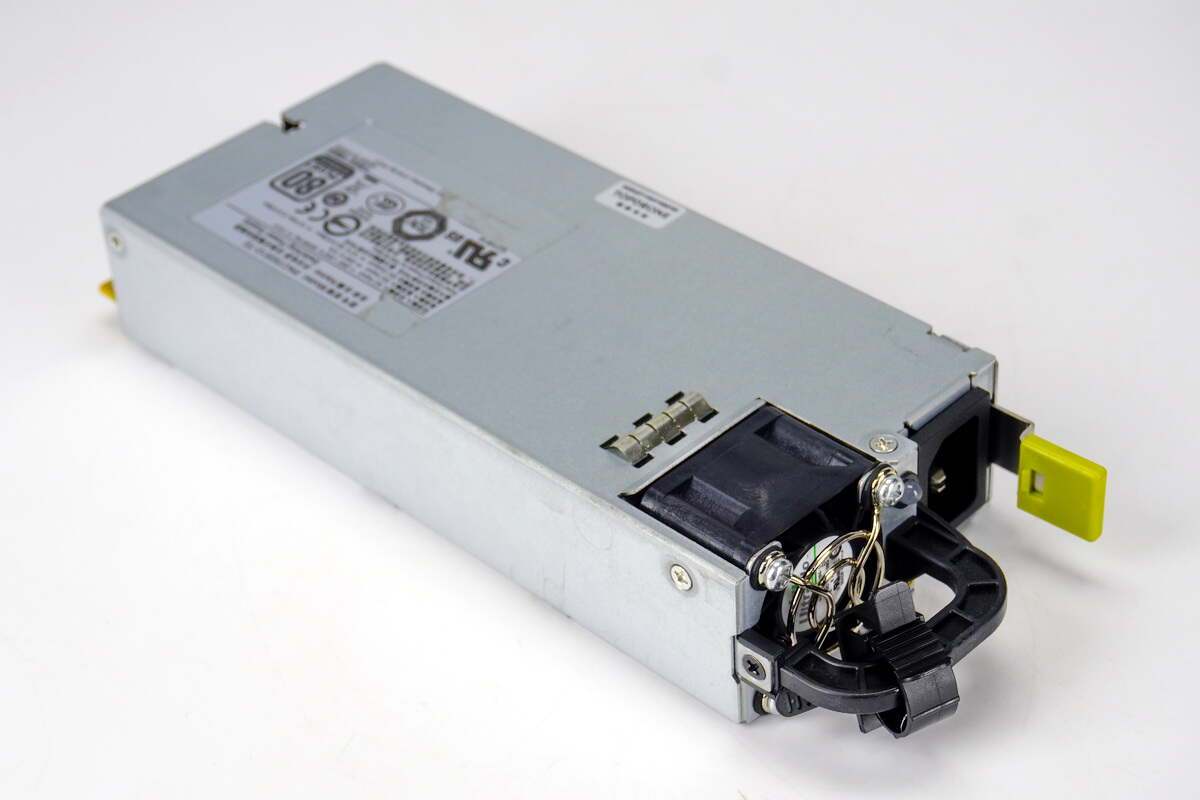

华为750W钛金牌服务器电源外观

华为750W钛金牌服务器电源采用金属外壳，通过螺丝固定。

电源机身铭牌特写

型号：PAC750S12-TE

交流输入：200-240V；50/60Hz；4.1A

直流输入：240V；5A

直流输出：12V；62.5A Max；12Vsb；2.5A Max

最大总输出功率750W

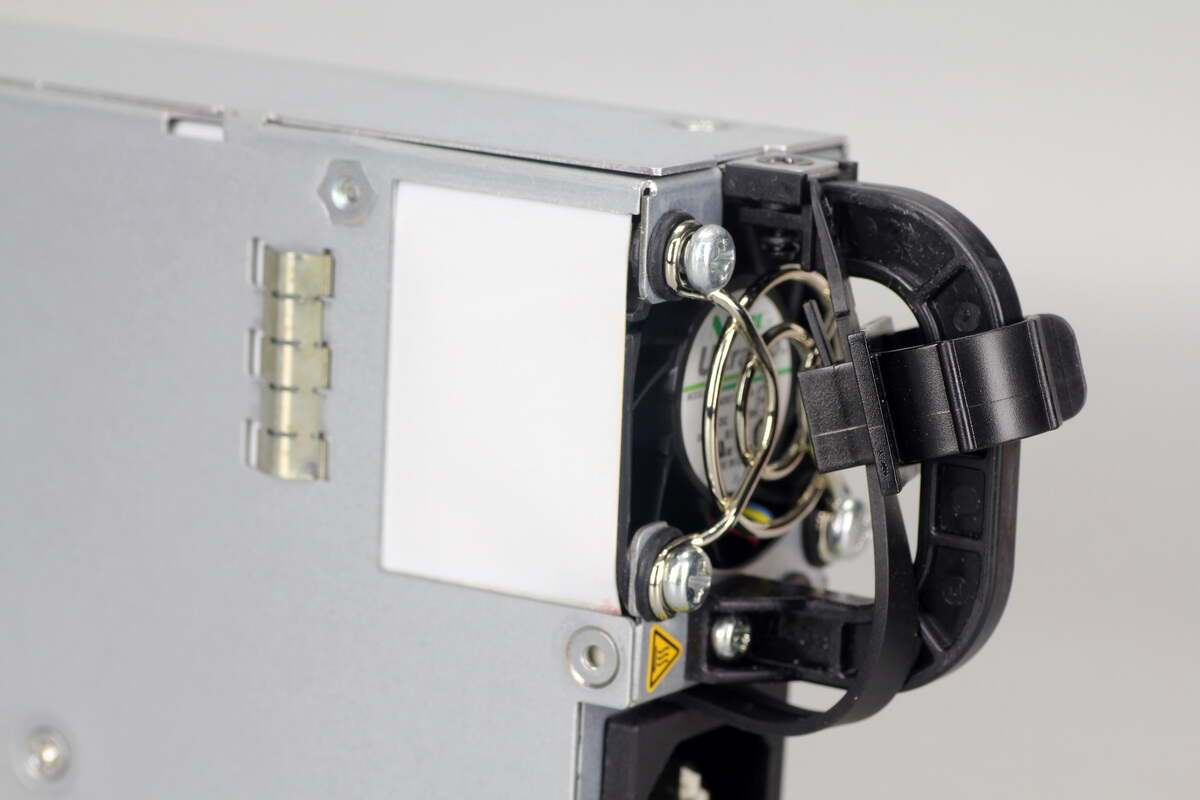

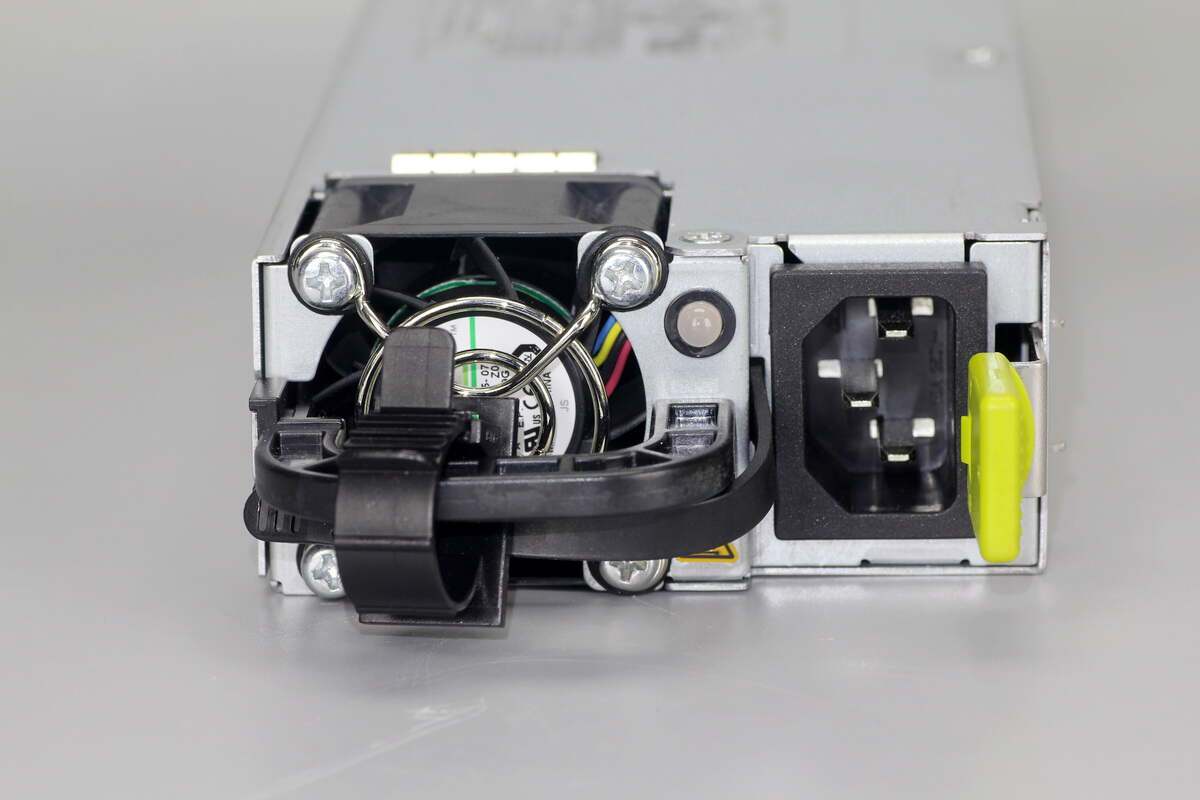

机身一端设有提手、风扇、电源指示灯以及品字电源线插槽，提手上套有自锁式扎带用于固定电源线。

风扇设有防尘网，通过螺丝固定。

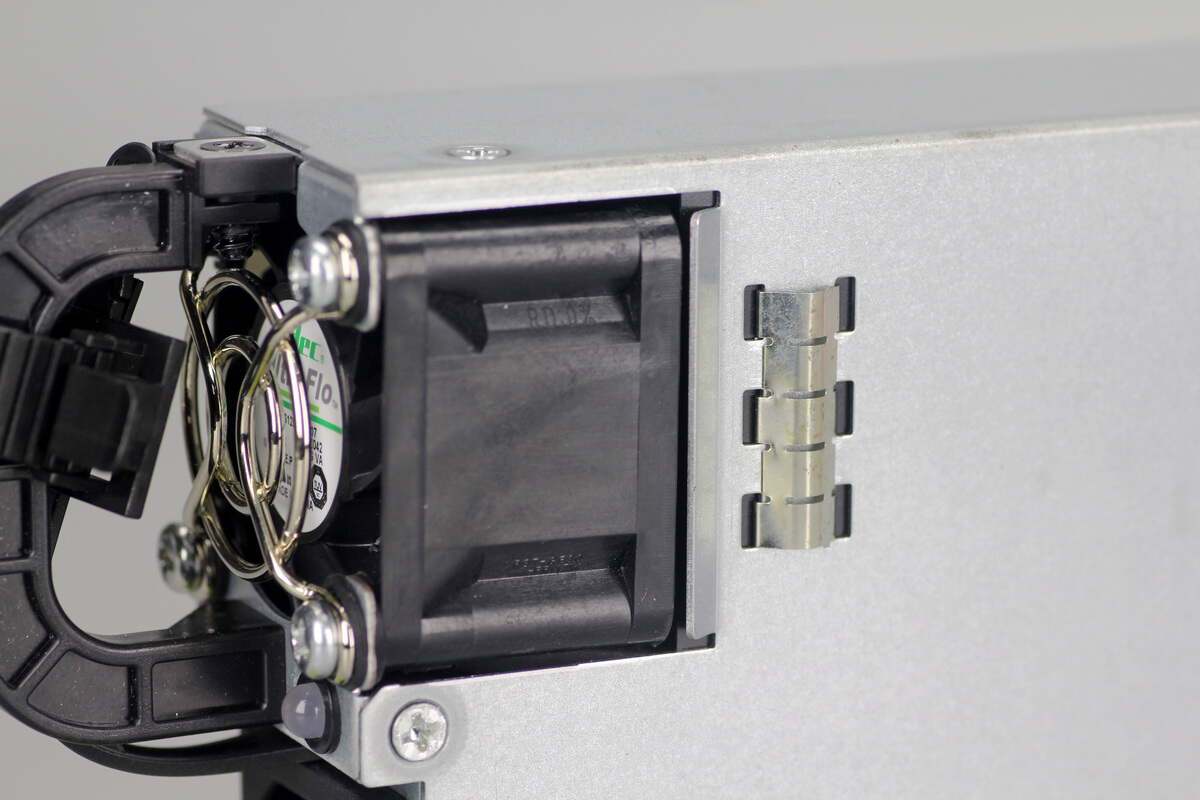

凸起弹片用于连接外壳接地。

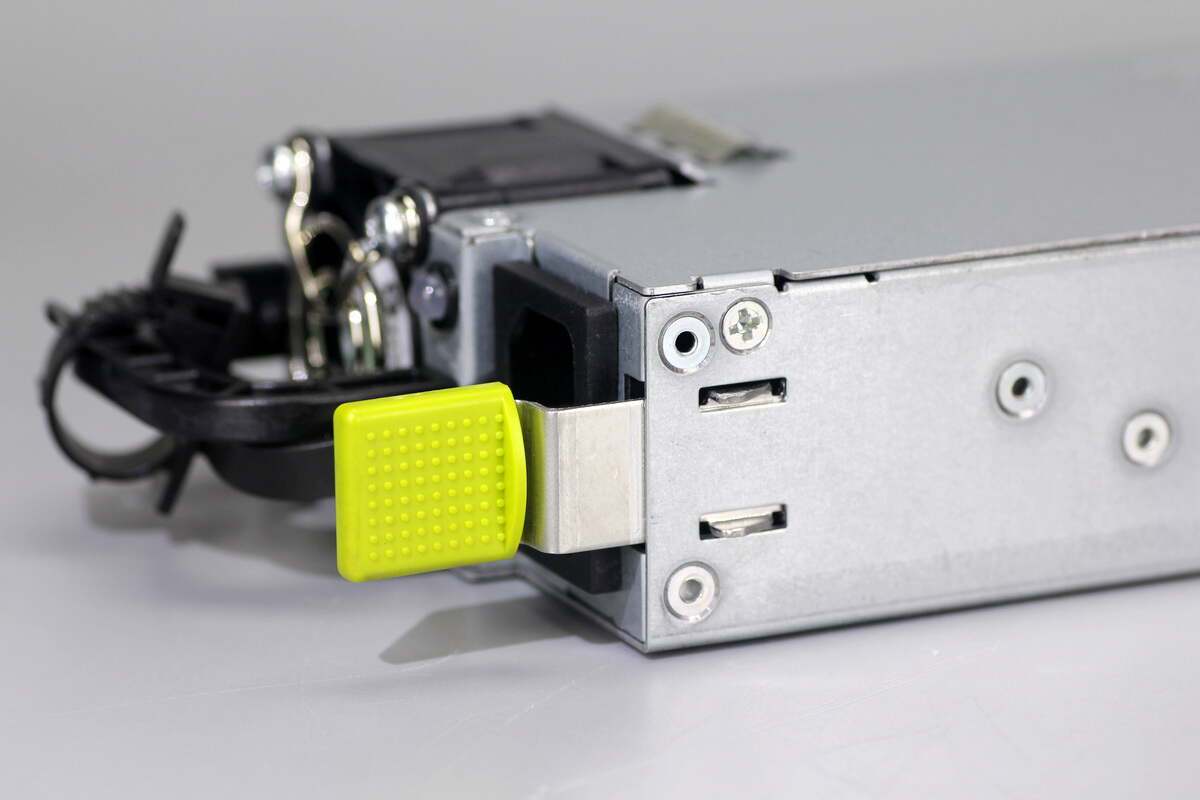

电源侧面的快拆把手特写。

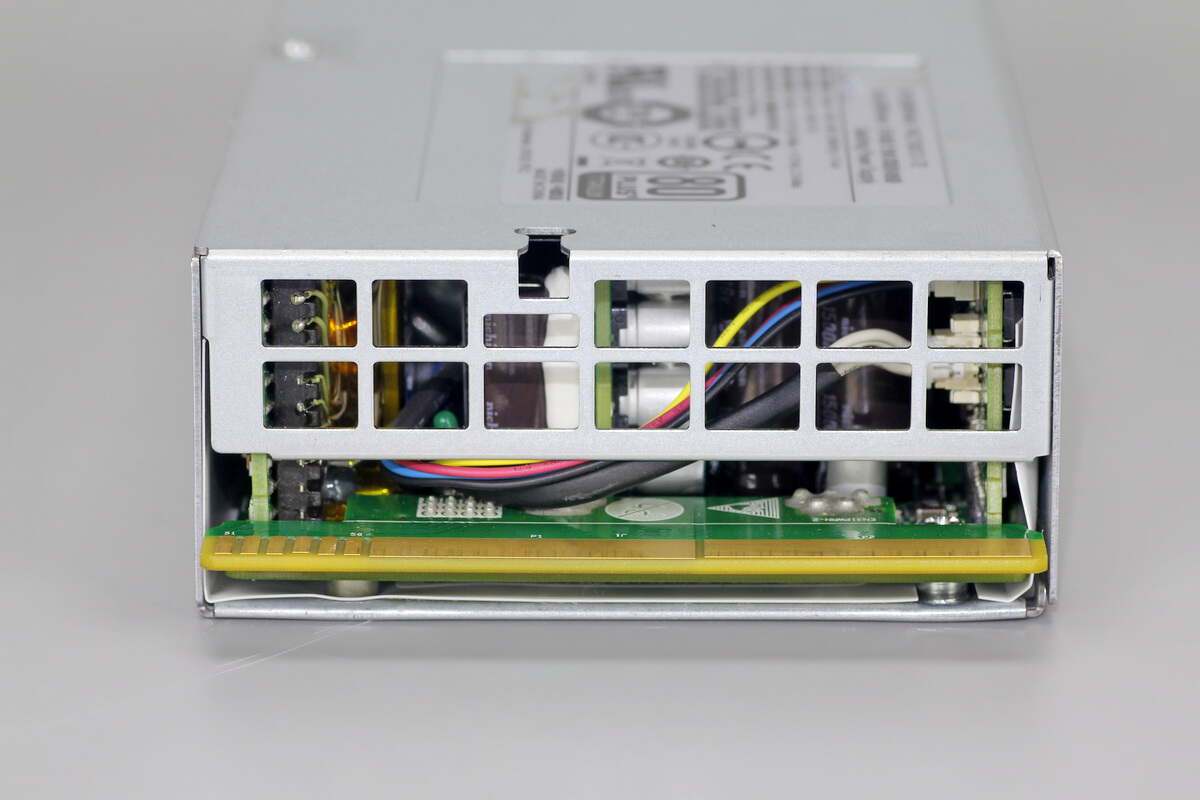

输出端外壳镂空有散热窗口，金手指部分采用独立小板设计。

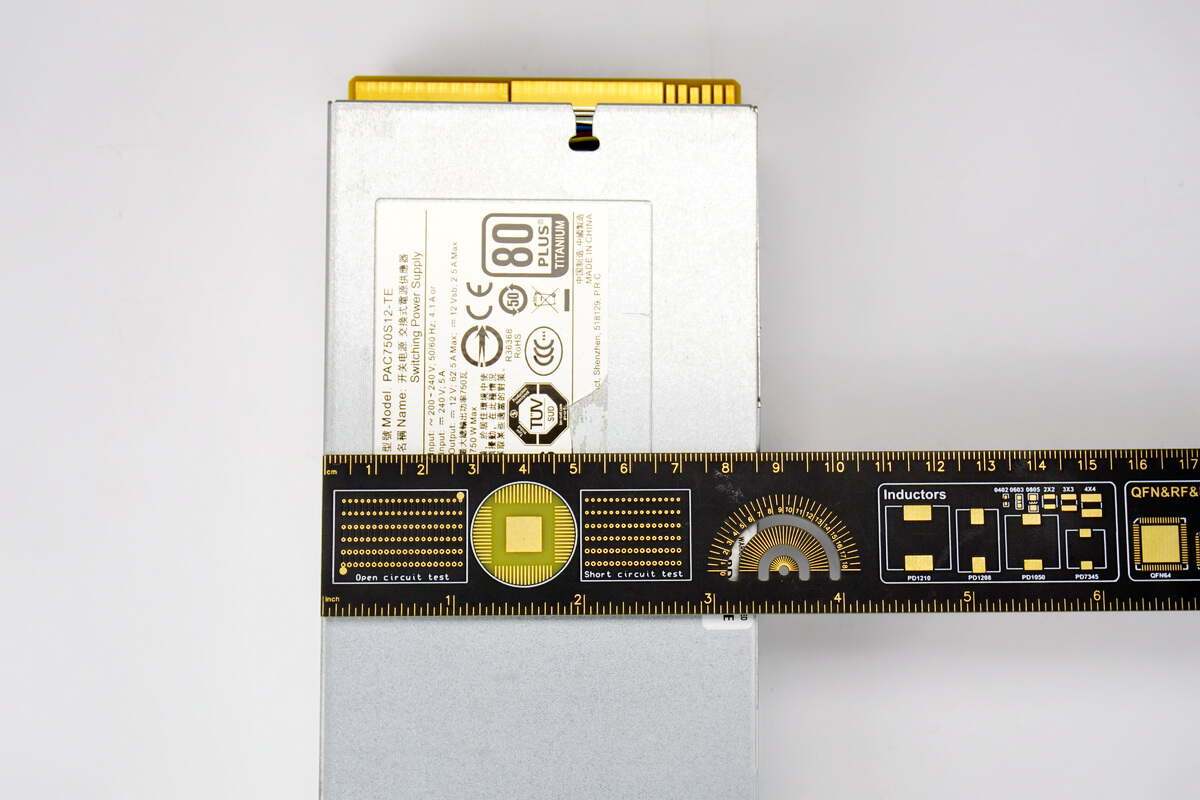

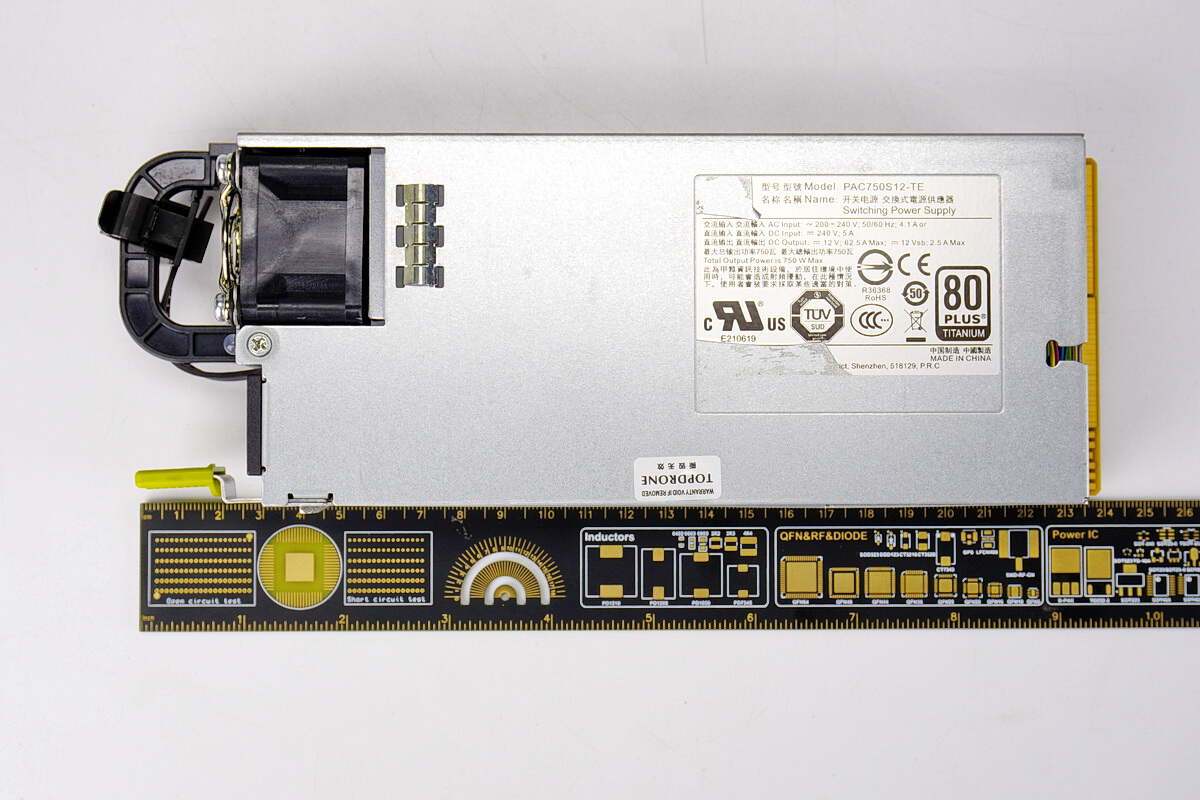

测得电源机身全长约为240mm。

电源机身宽度约为86mm。

电源机身厚度约为38mm。

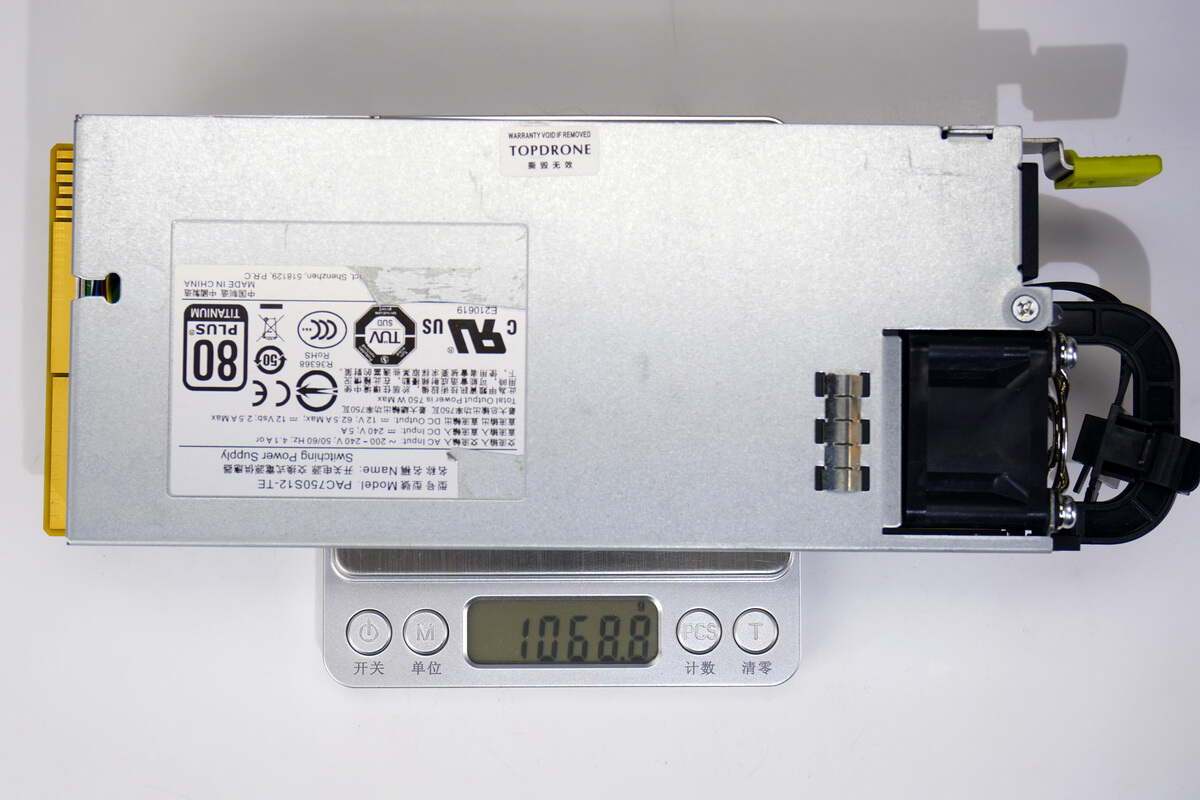

测得电源重量约为1069g。

华为750W钛金牌服务器电源拆解

看完了华为钛金牌服务器电源的外观，下面就进行拆解，一起看看电源内部的用料和设计。

首先拧下固定螺丝，壳体内部设有黑色麦拉片绝缘。

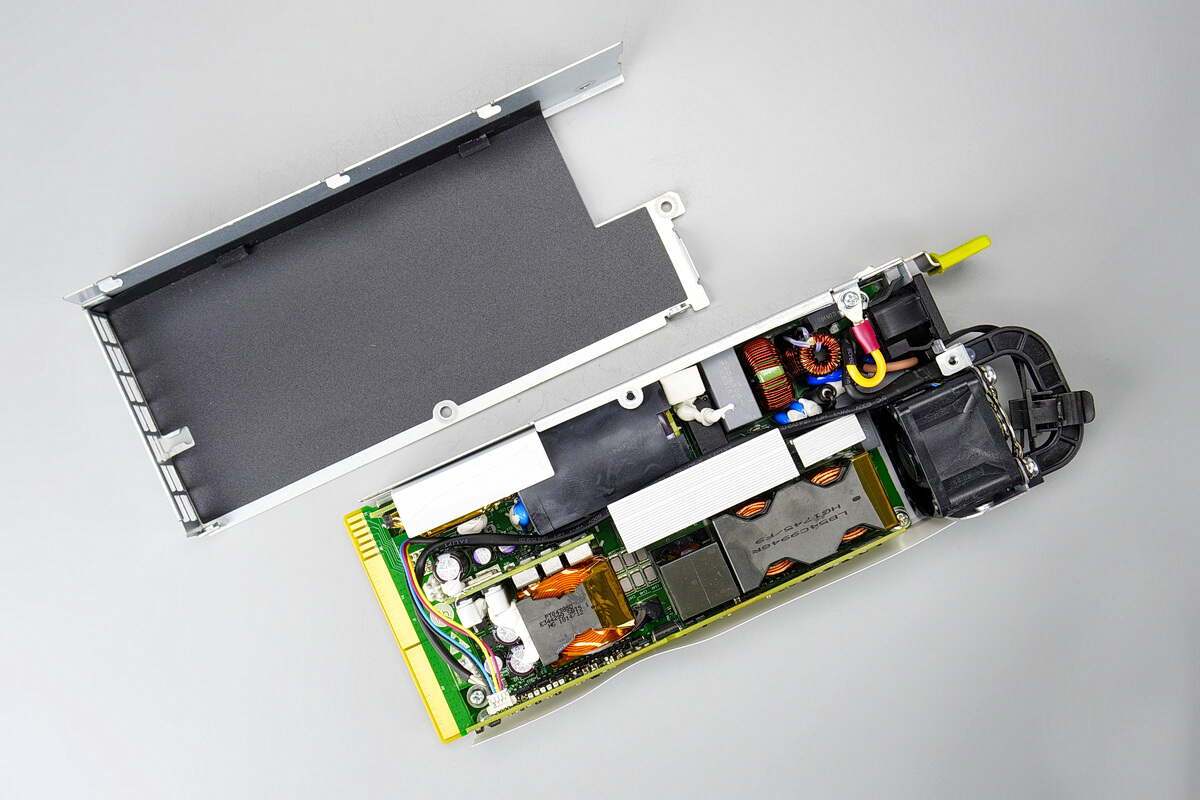

PCBA模块通过螺丝固定在壳体内部。

拧下固定螺丝，取出PCBA模块，在底部壳体中设有白色麦拉片绝缘。

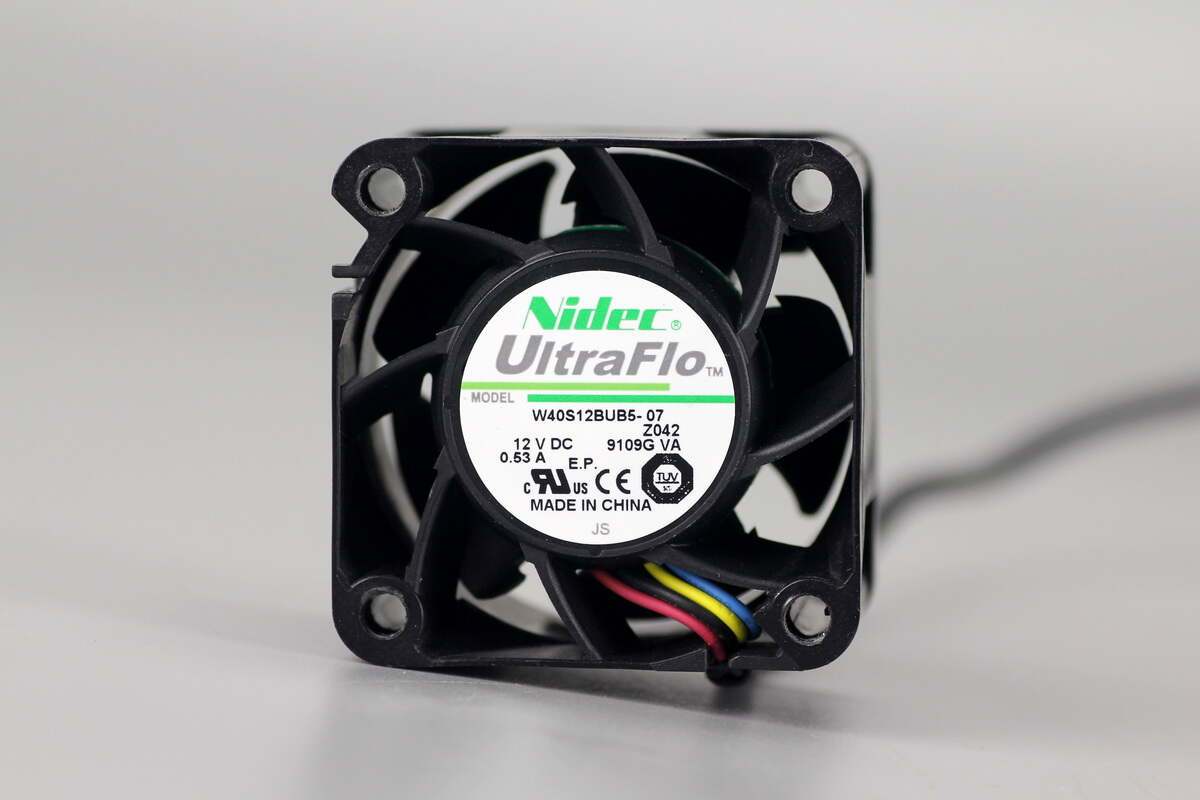

电源散热风扇来自尼得科，型号W40S12BUB5-07，规格为12V0.53A，中国制造，并配有静叶片。

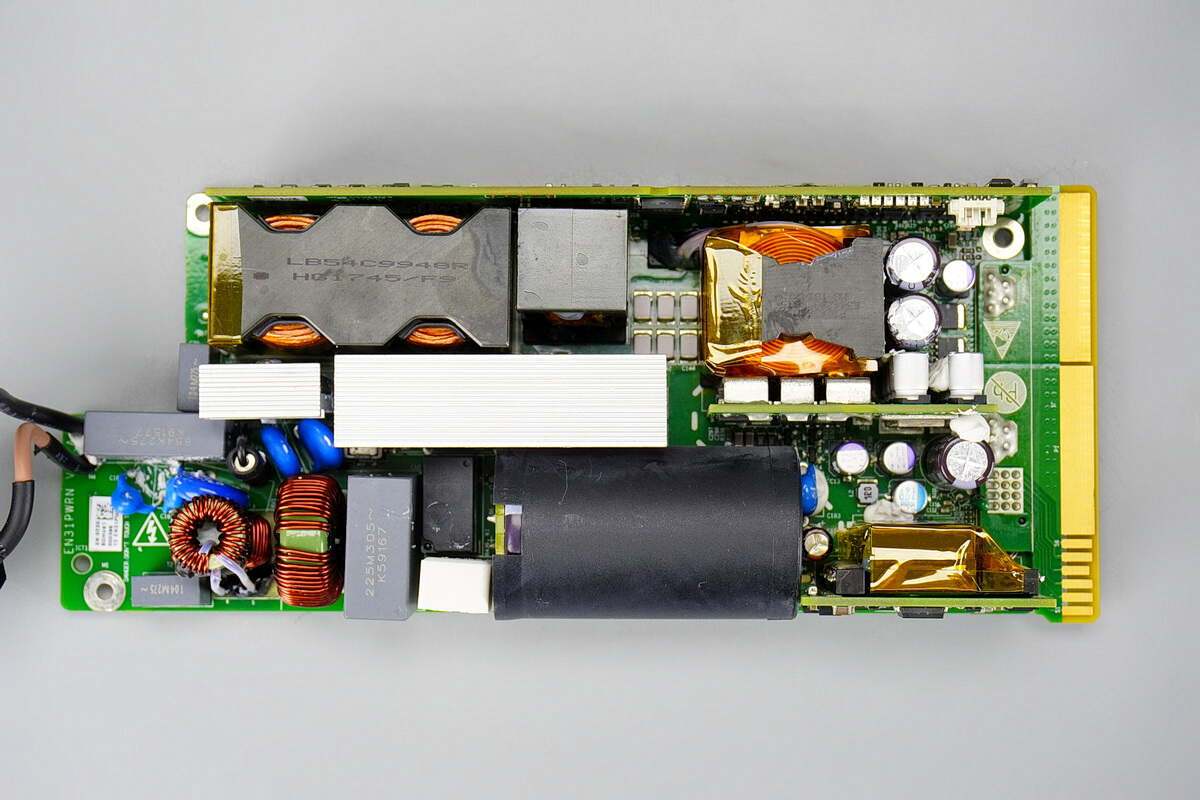

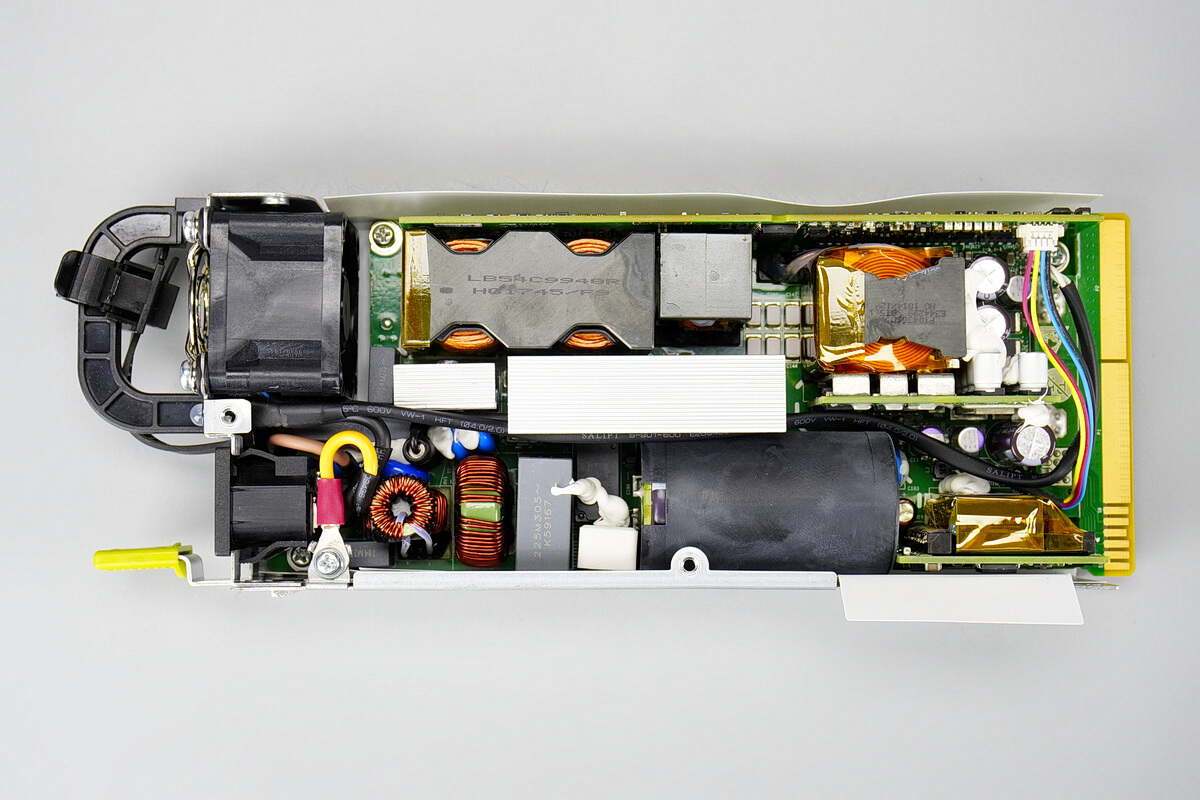

PCBA模块正面一览，左下角为交流输入端，设有保险丝，安规X2电容，共模电感和蓝色Y电容。左上方设有PFC电感，下方为整流桥散热片和开关管散热片。下方设有高压滤波电容，电容外套塑料壳绝缘保护。

右上方设有变压器，变压器左侧为谐振电容和谐振电感，下方焊接同步整流小板，右下角为待机电源小板，上方设有小板用于电源PFC和LLC以及同步整流控制。

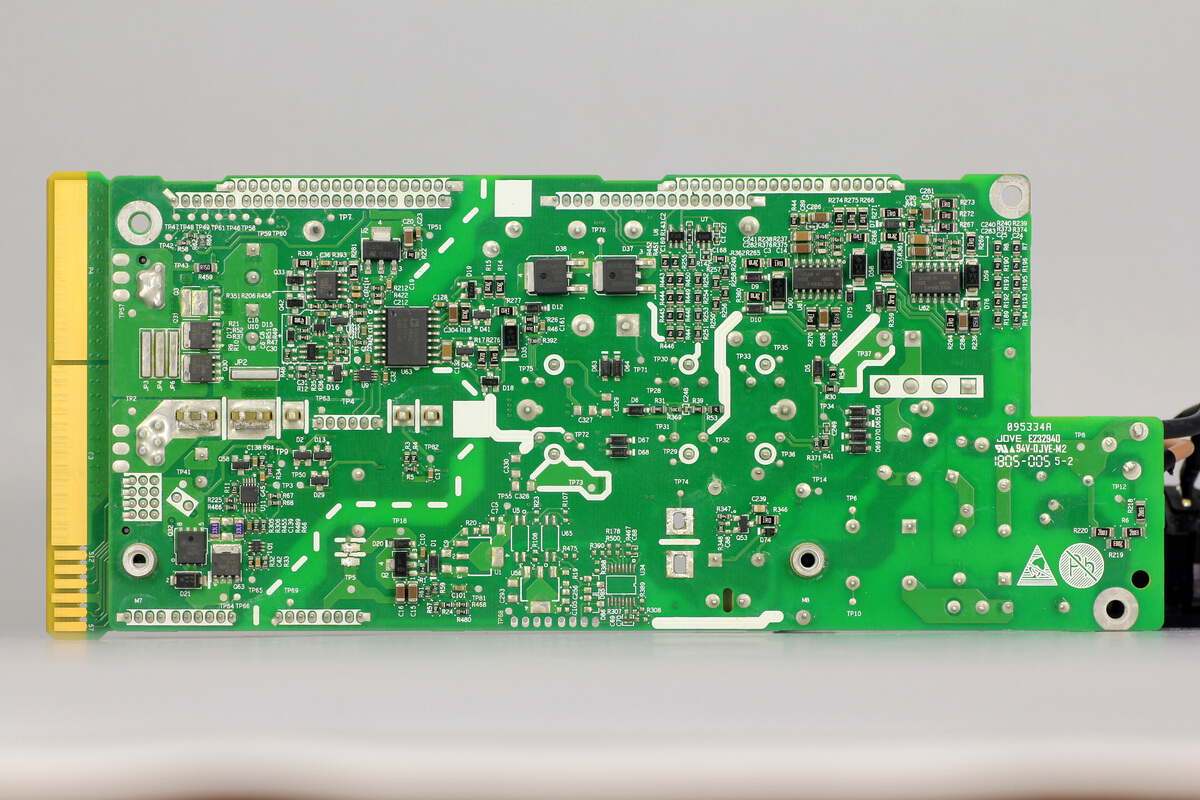

PCBA模块背面一览，右侧设有两颗驱动器用于PFC开关管驱动，初次级之间设有隔离驱动器用于LLC开关管驱动，左侧设有VBUS开关管。

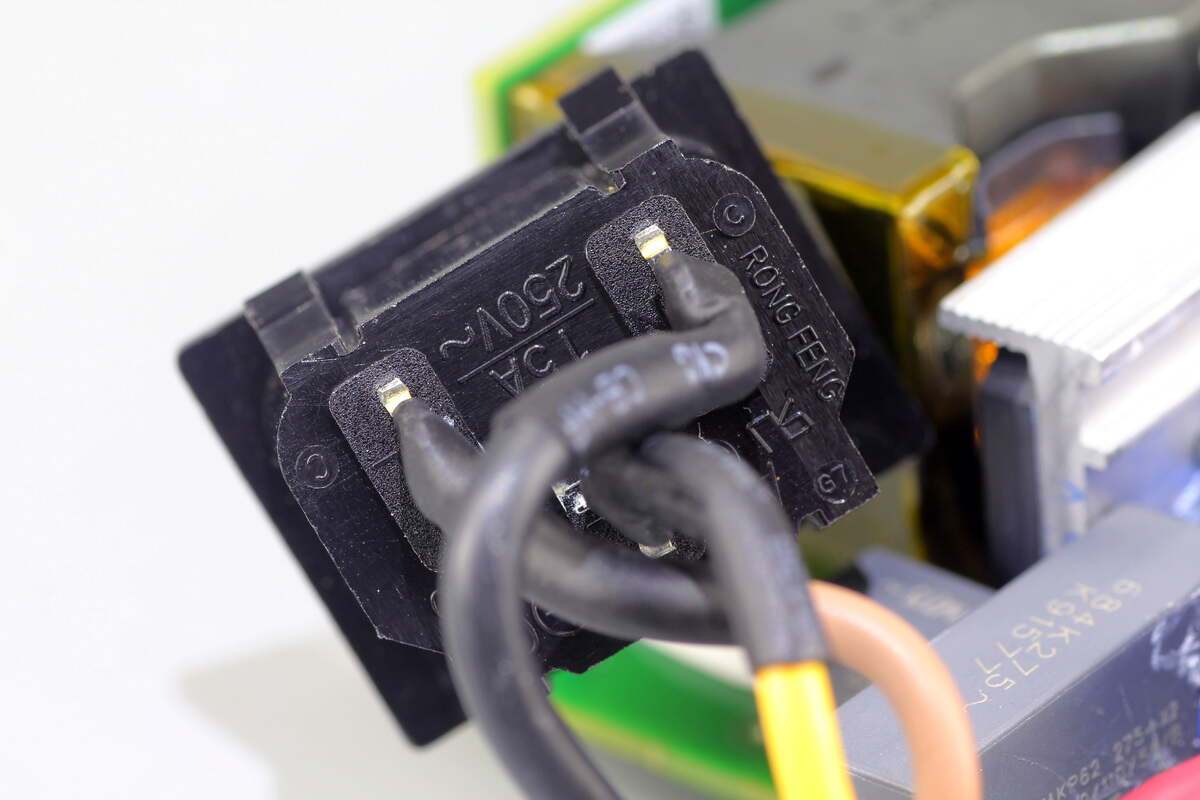

输入端导线焊接连接，焊点外套热缩管绝缘。

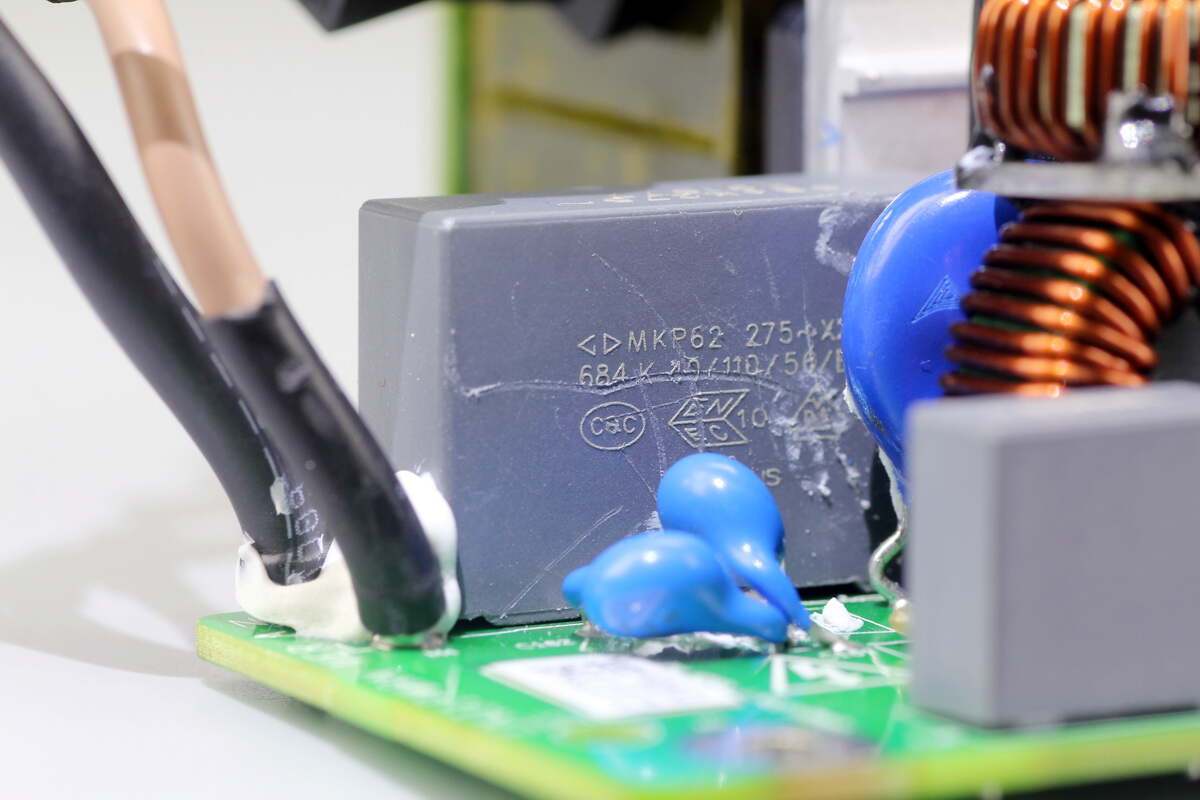

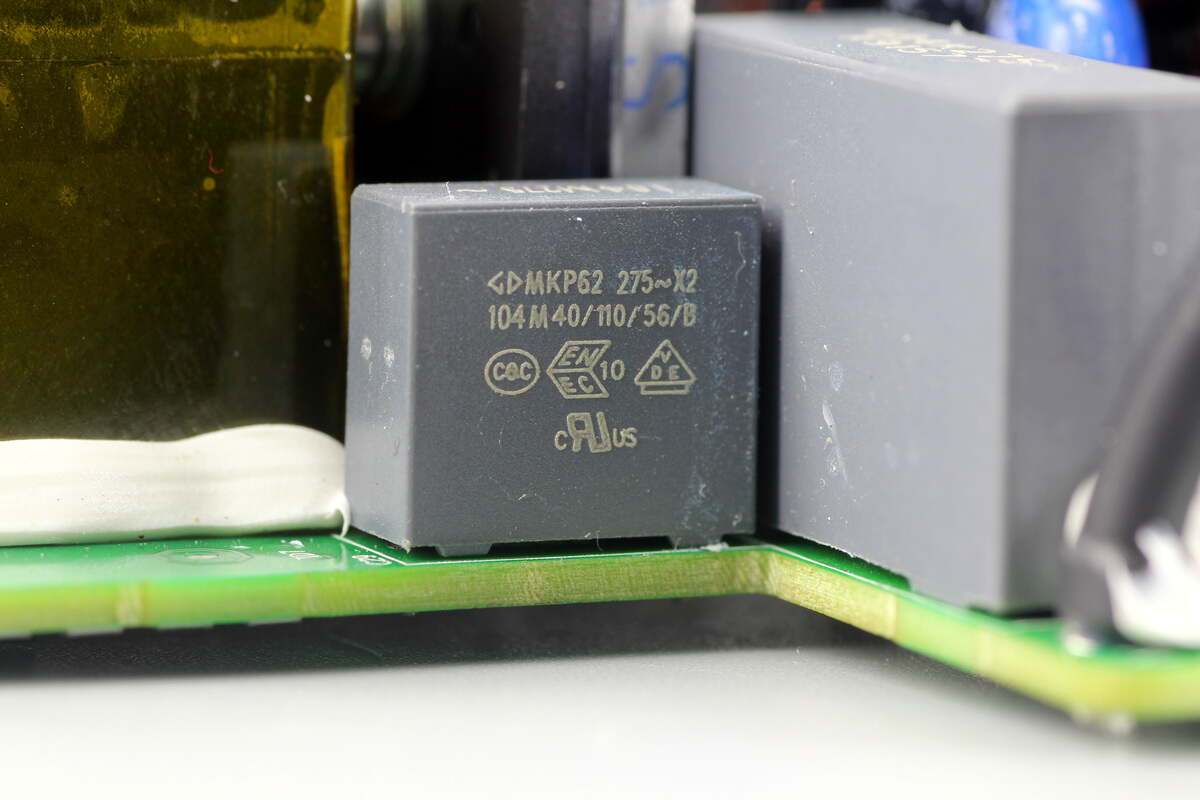

安规X2电容来自厦门法拉电子，规格为0.68μF。

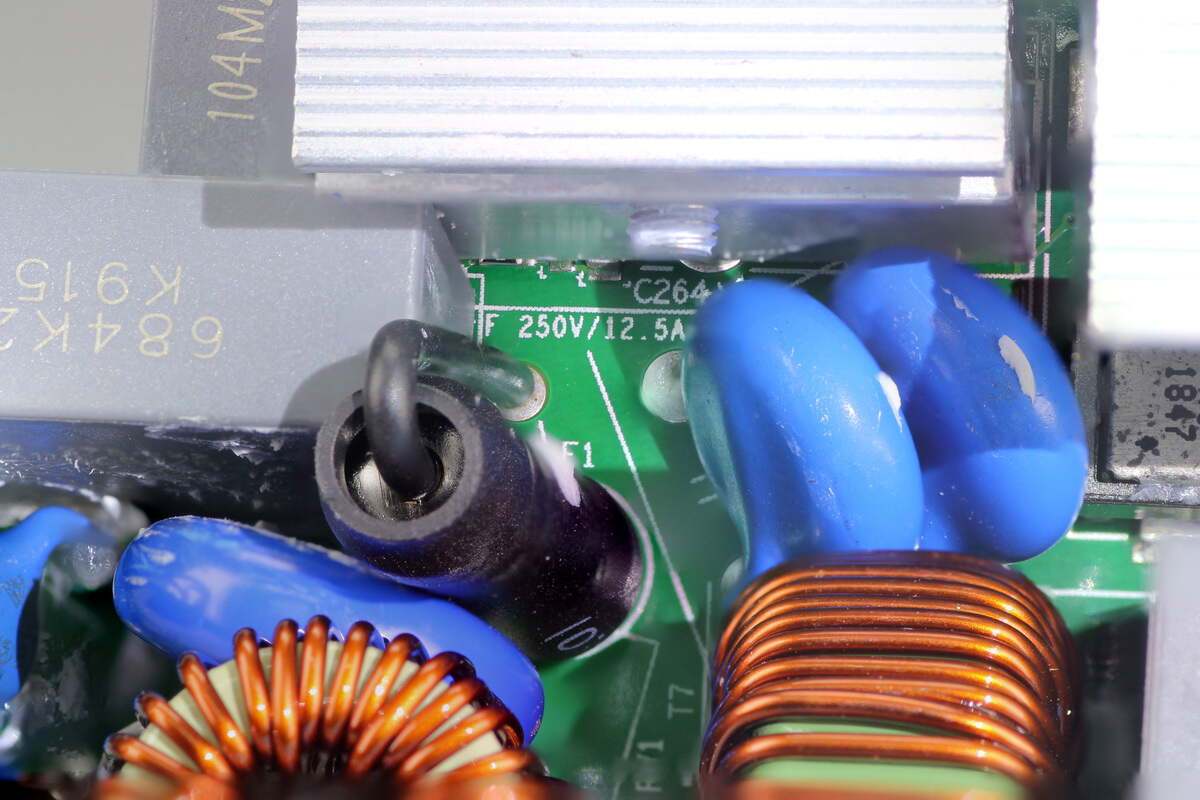

输入端保险丝规格为250V/12.5A。

压敏电阻来自TDK，丝印S14K385，用于吸收过压浪涌。

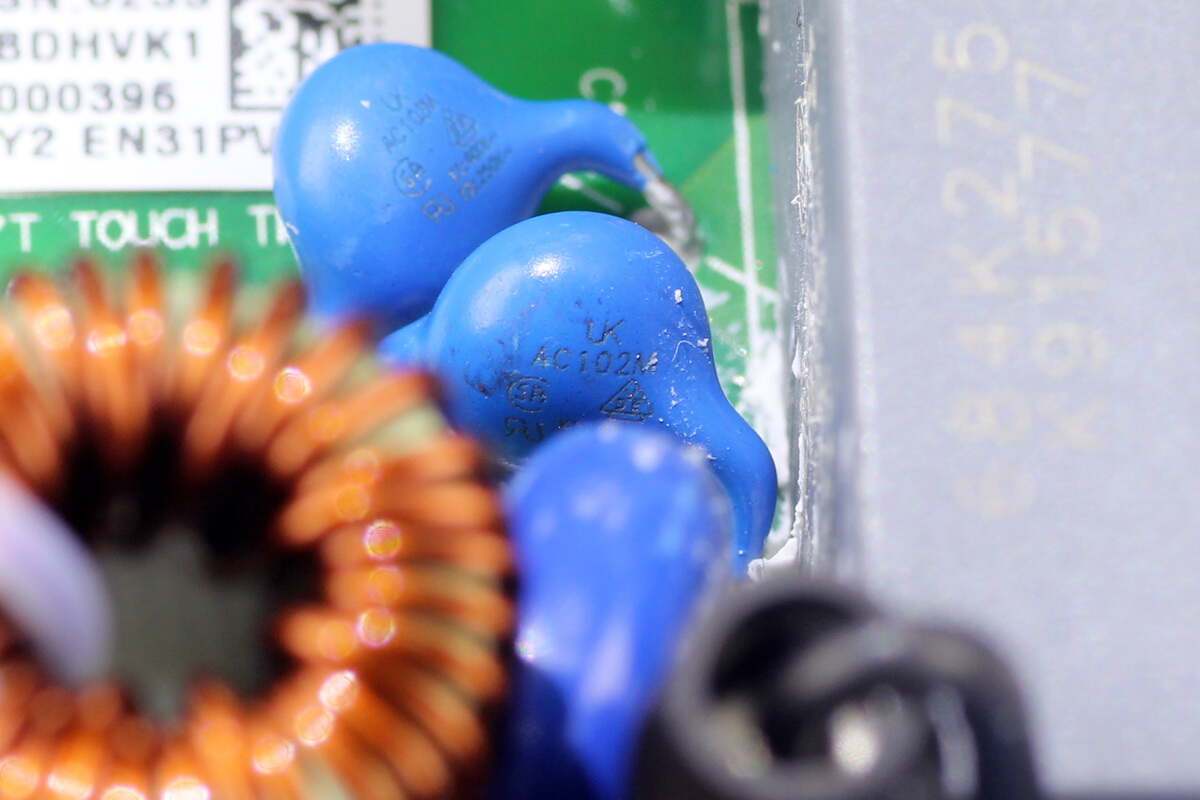

蓝色Y电容来自华新科。

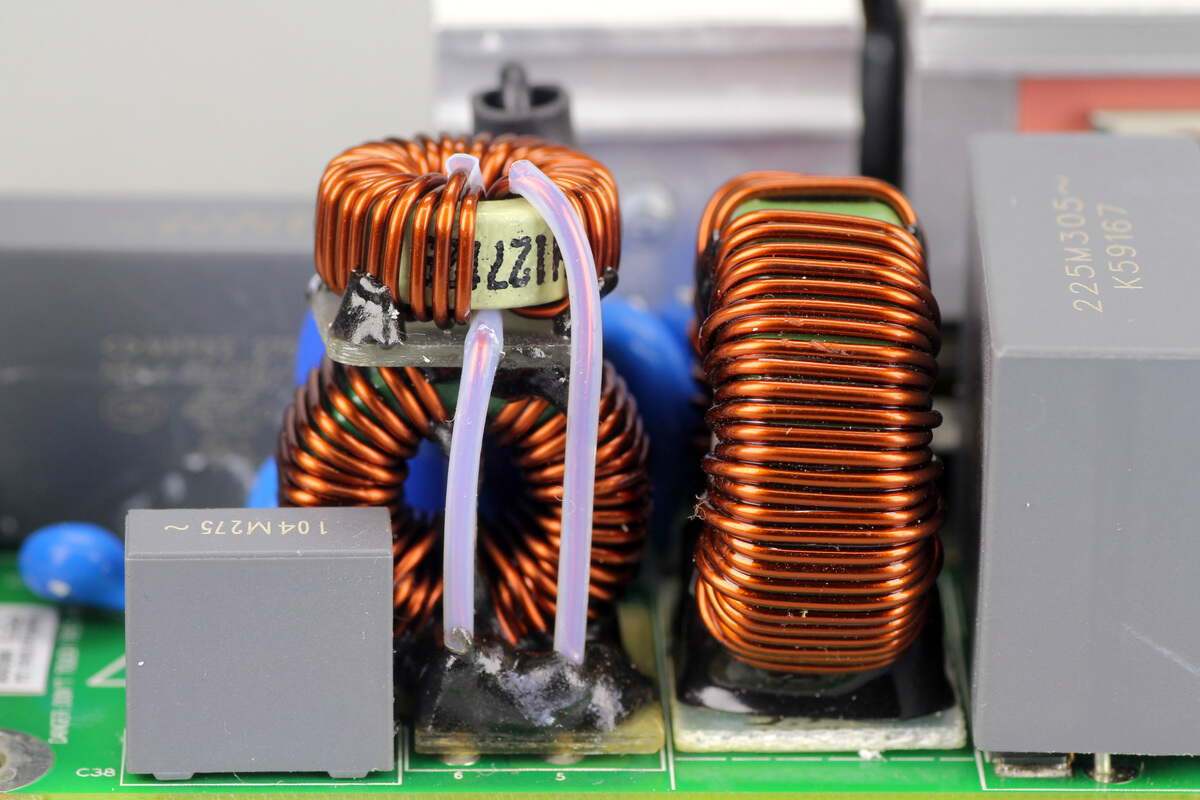

滤波电感采用漆包线绕制，底部设有电木板绝缘。

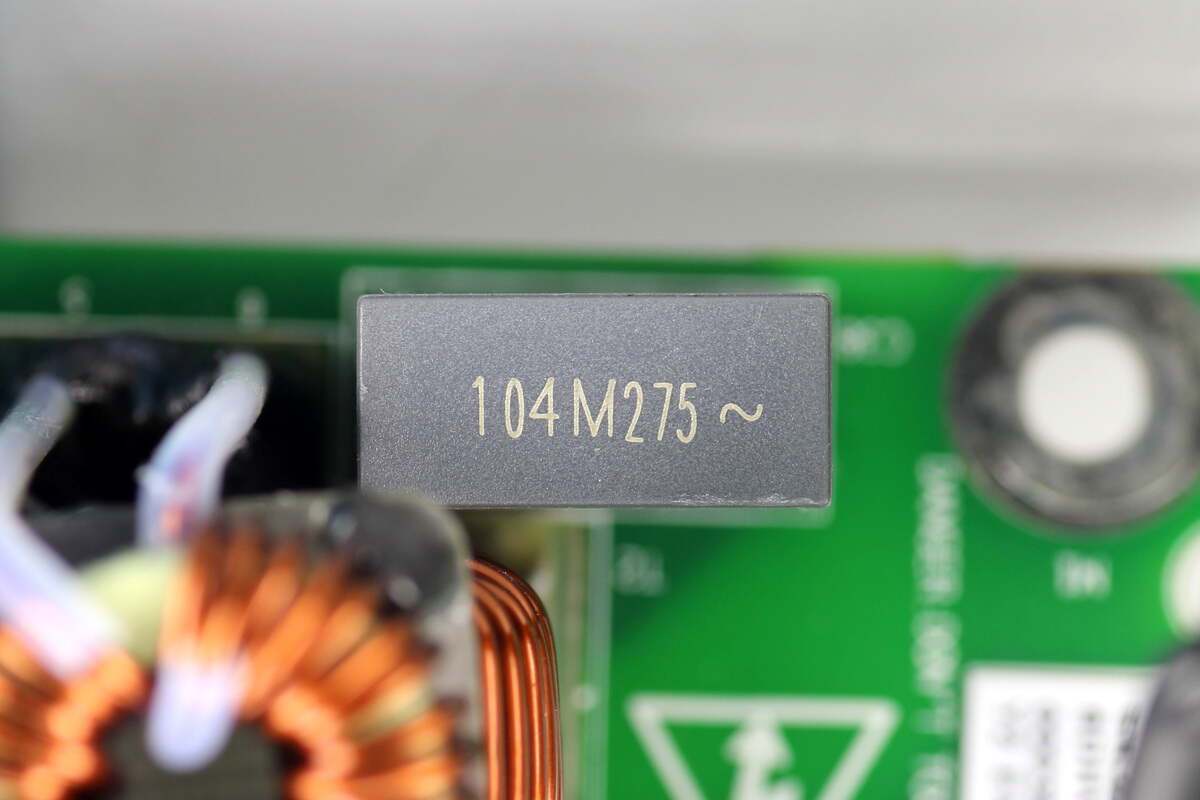

薄膜电容规格为0.1μF。

另一颗薄膜电容规格相同。

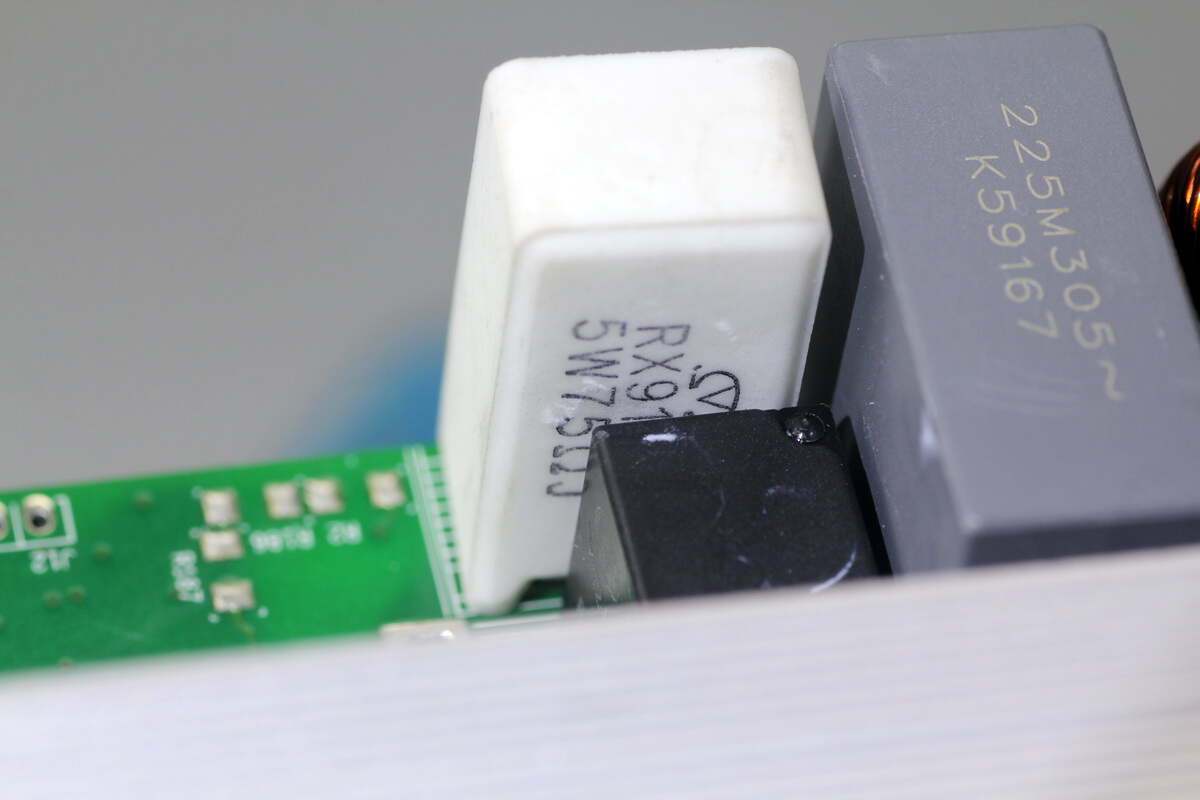

用于软启动的水泥电阻特写，规格为5W 75Ω。

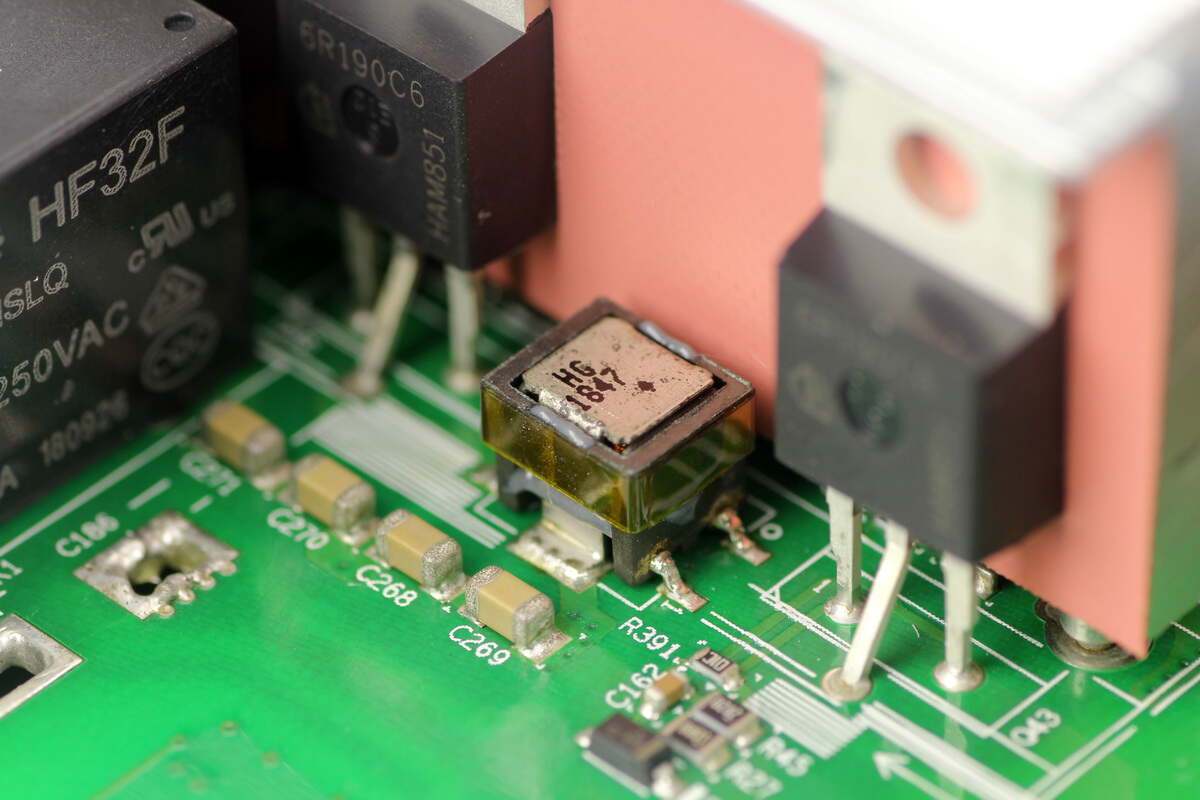

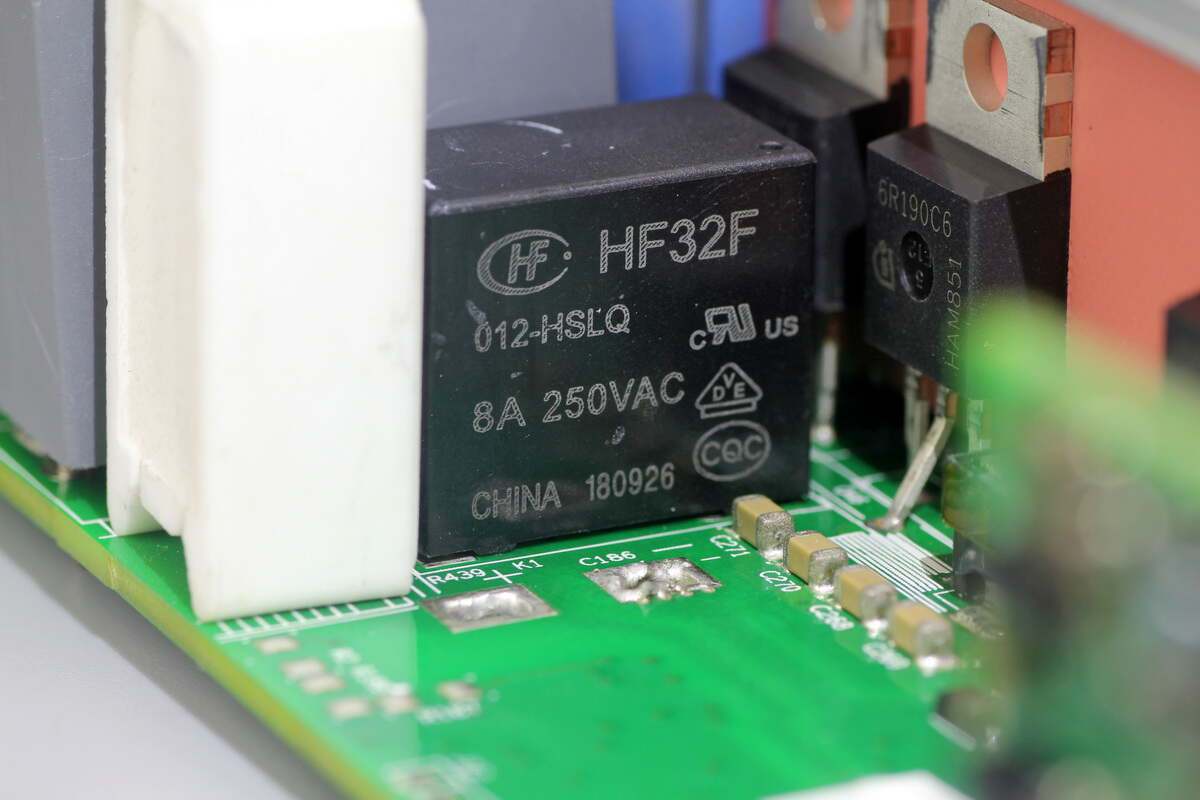

继电器用于短路水泥电阻，来自宏发，型号HF32F/012-HSLQ，内置一组常开触点，触点容量为8A 250V，线圈电压为12V。

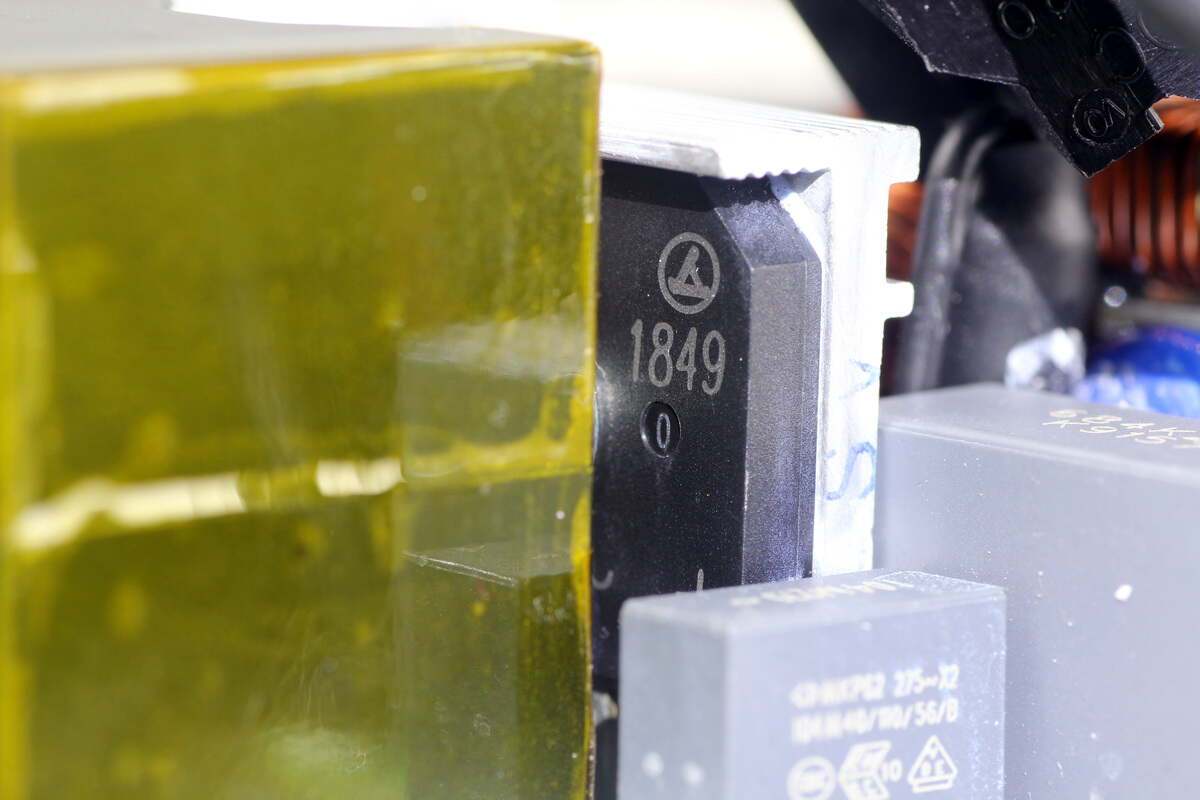

整流桥来自乐山无线电。

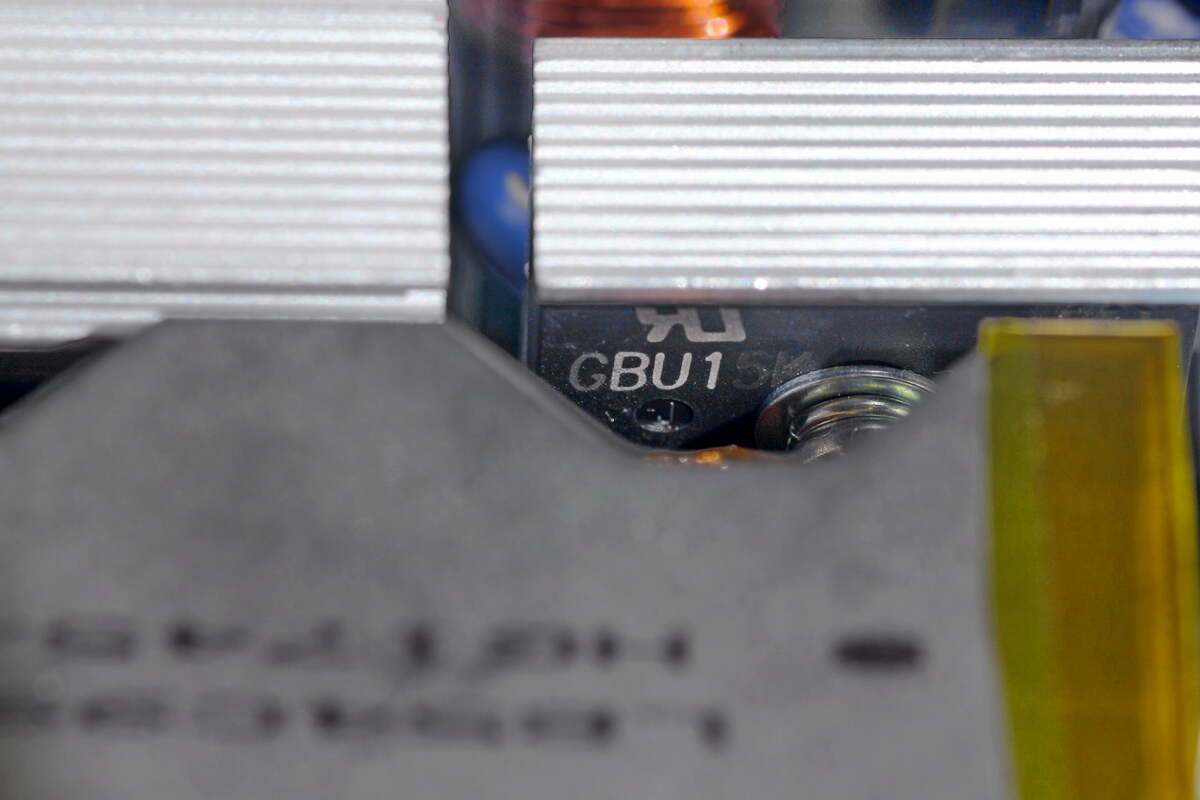

型号为GBU15K，规格为800V 15A，采用GBU封装。

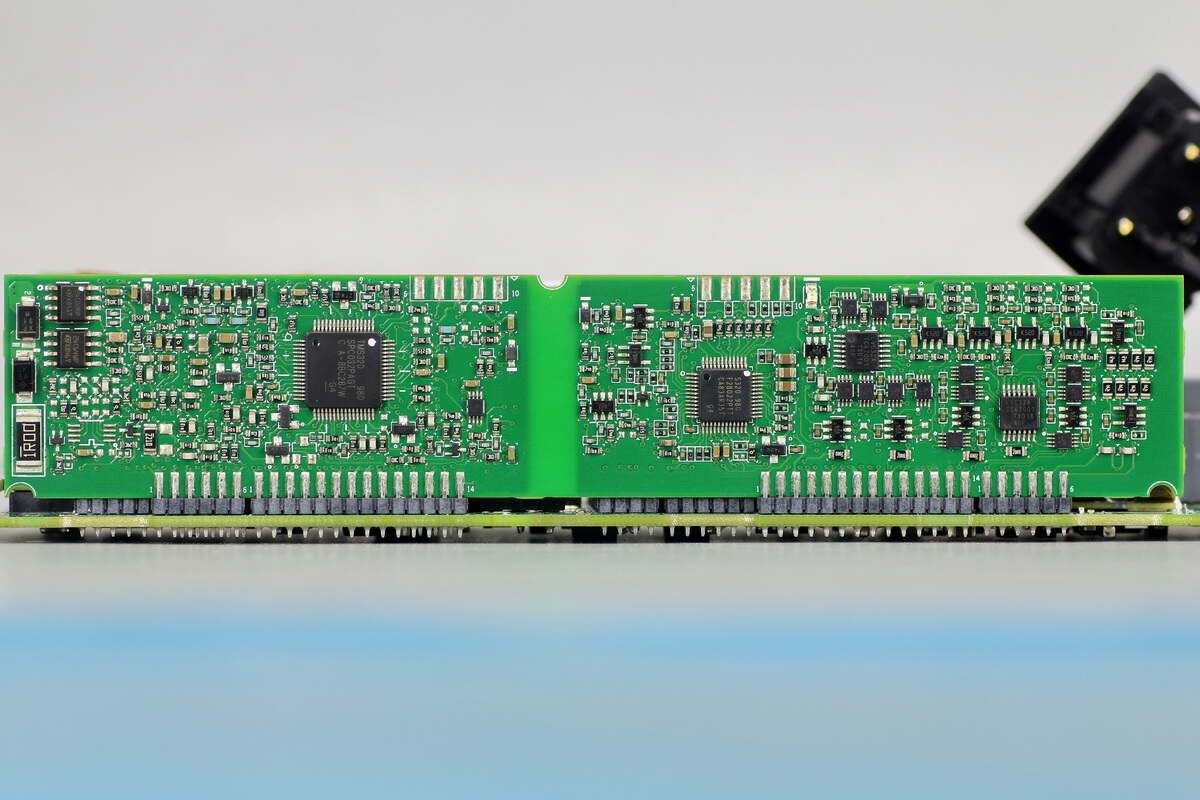

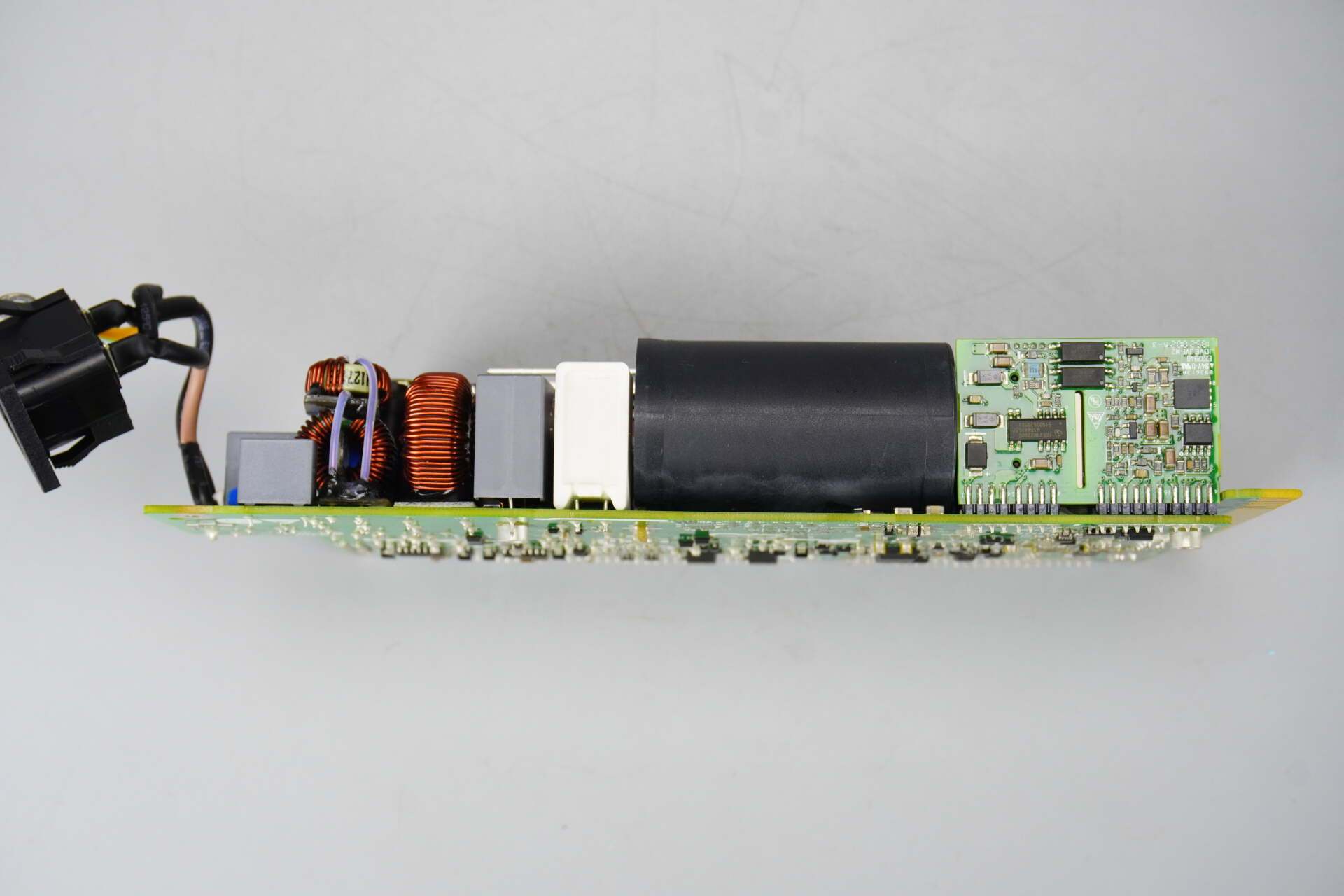

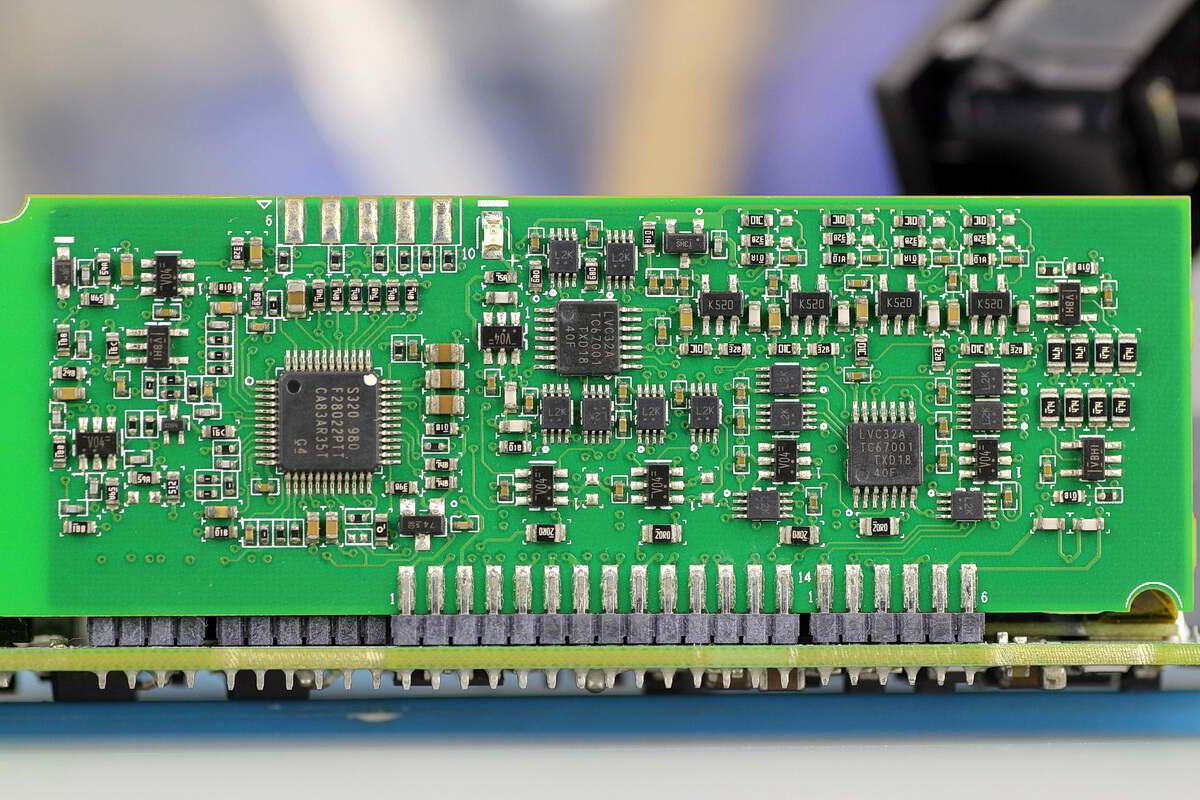

PCBA模块侧面设有控制板，其中左侧为LLC和同步整流控制器，右侧为图腾柱PFC控制器。

PFC控制器区域一览，左侧为PFC控制器，右侧焊接或门芯片和电压比较器。

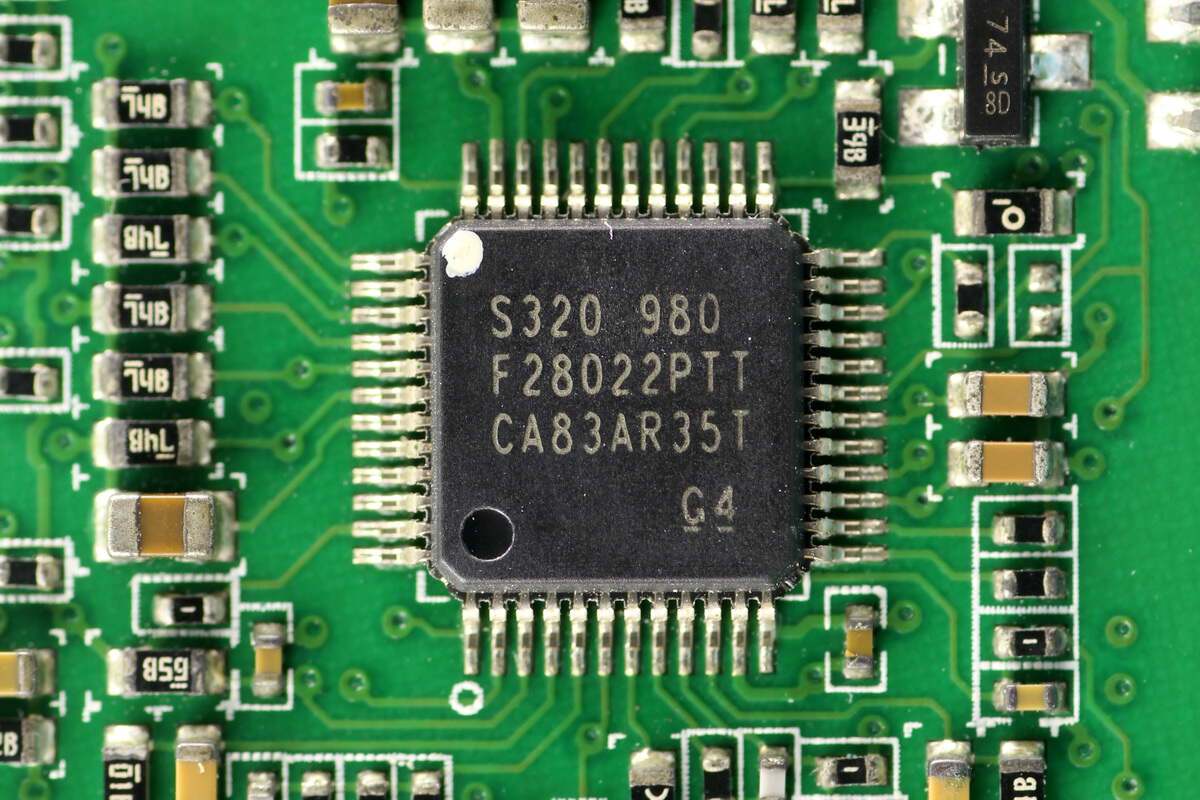

PFC控制器来自德州仪器，型号TMS320F28022，芯片内置C2000 32位MCU，主频为50MHz，内置32KB FLASH和12KB SRAM。芯片具备UART接口，SPI接口和I2C接口，采用LQFP48封装。

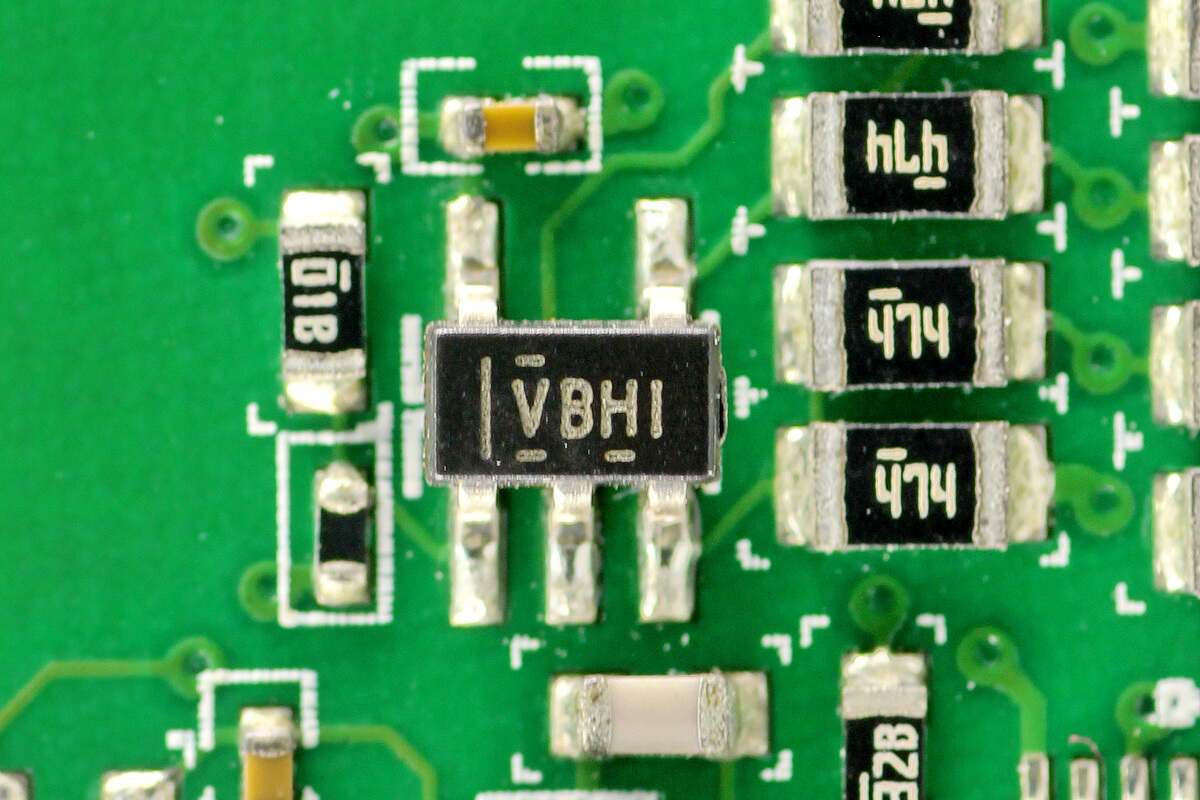

单运放来自德州仪器，丝印VBHI，型号TLV271，是一颗16V供电电压的单运放，支持轨对轨输出，采用SOT-23封装。

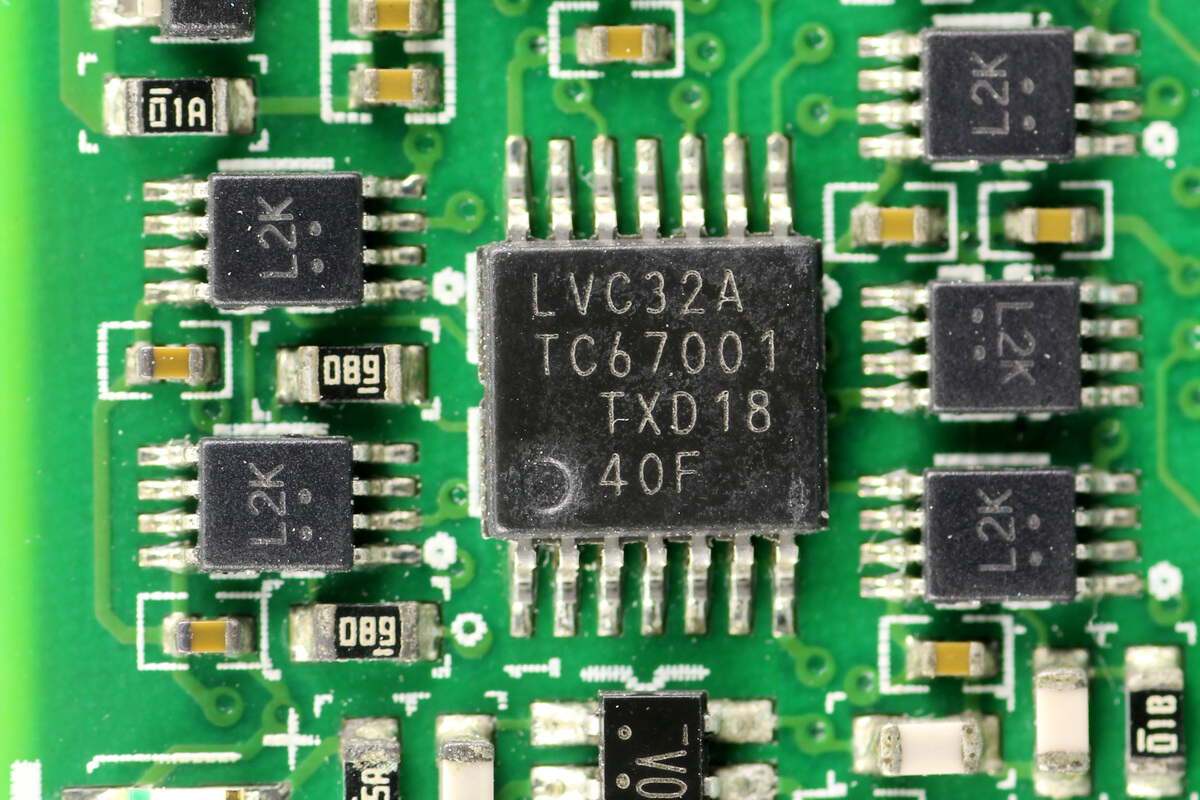

或门芯片来自安世，型号74LVC32A，是一颗四路2输入或门，采用TSSOP14封装。

另一颗或门芯片型号相同。

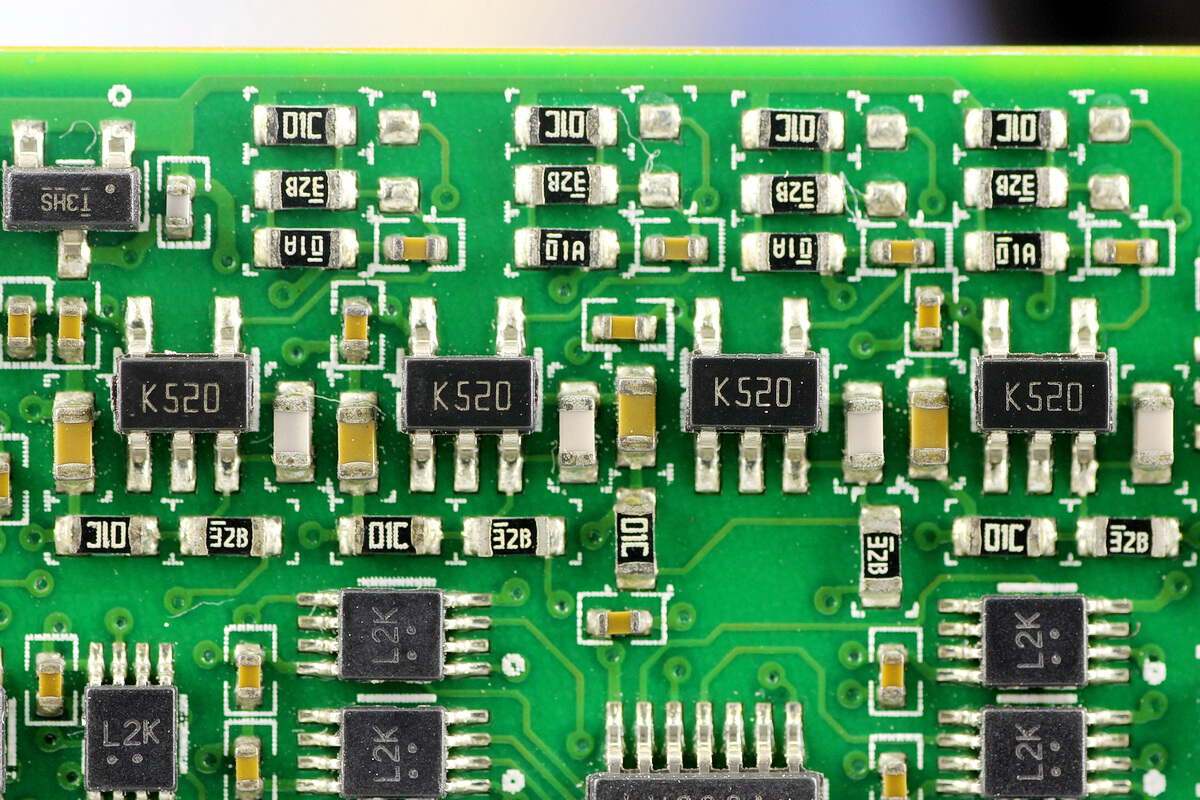

电压比较器来自意法半导体，丝印K520，型号TS3021ILT，为轨对轨输入的高速电压比较器，支持1.8-5V供电，采用SOT23-5封装。

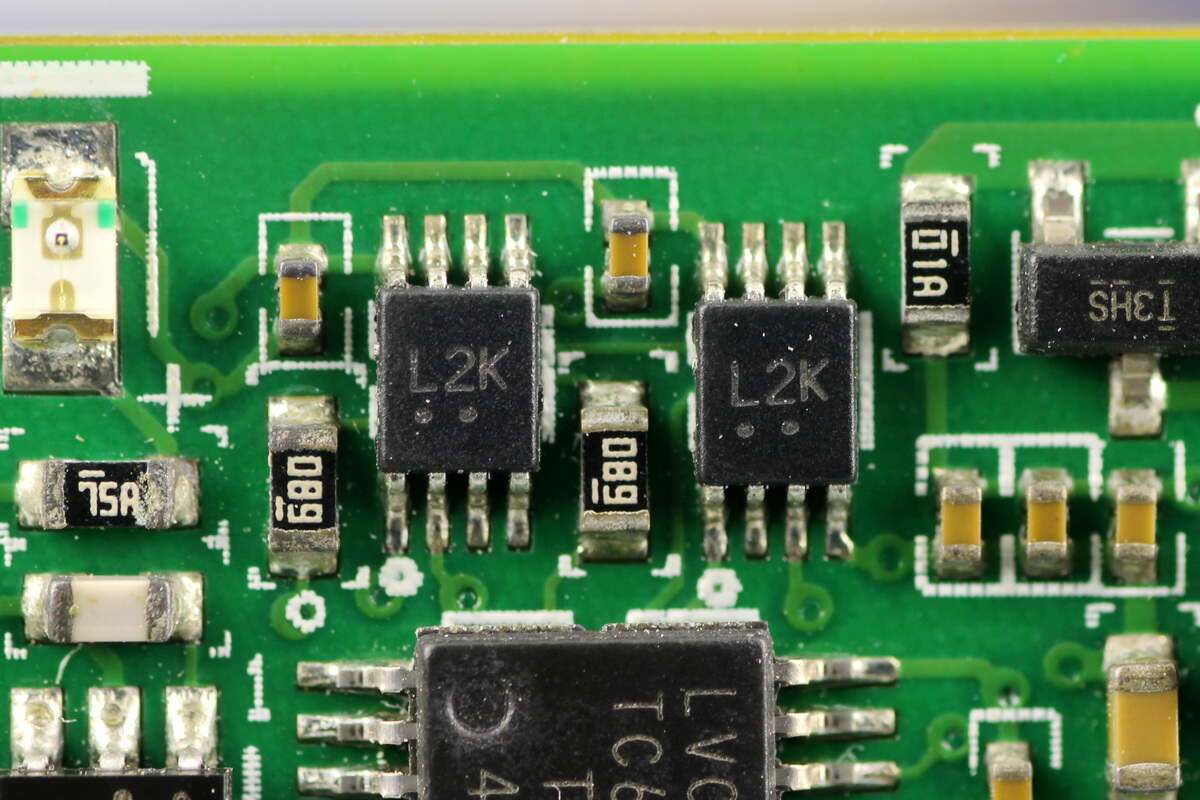

丝印L2K的芯片特写。

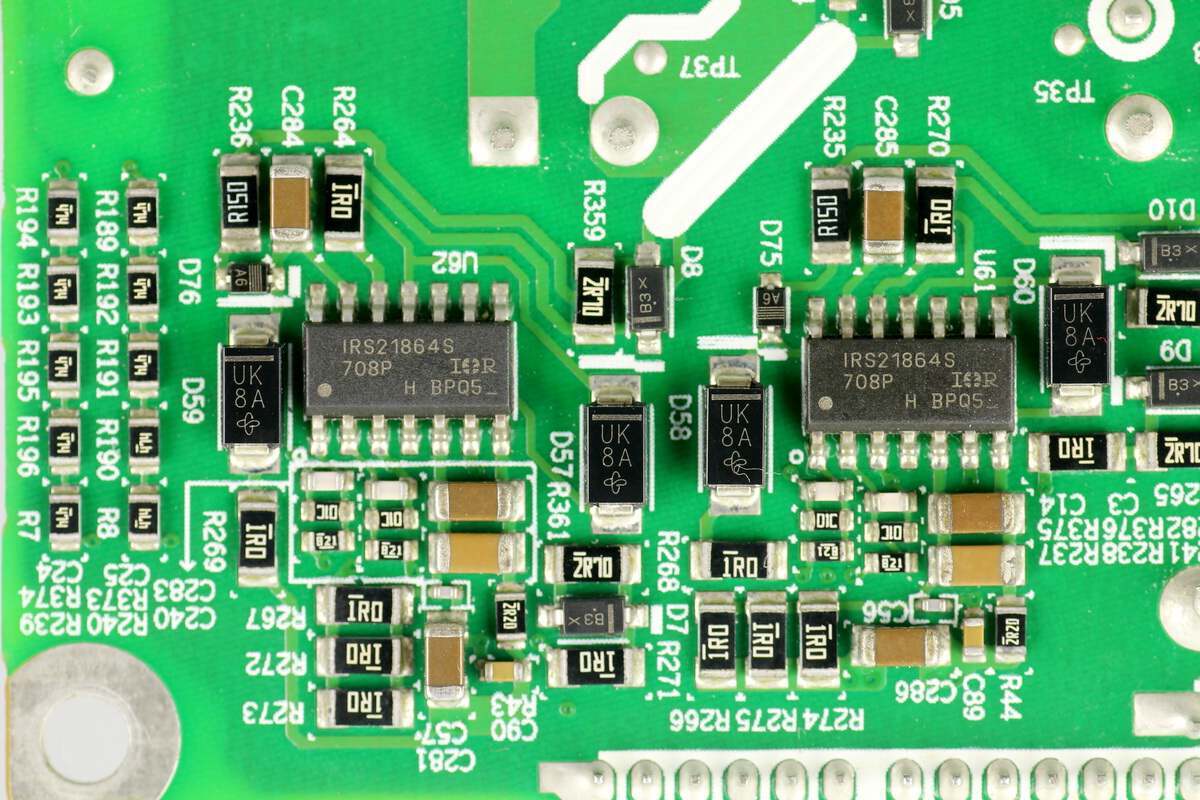

在PCBA模块背面焊接两颗半桥驱动器，用于驱动PFC开关管。

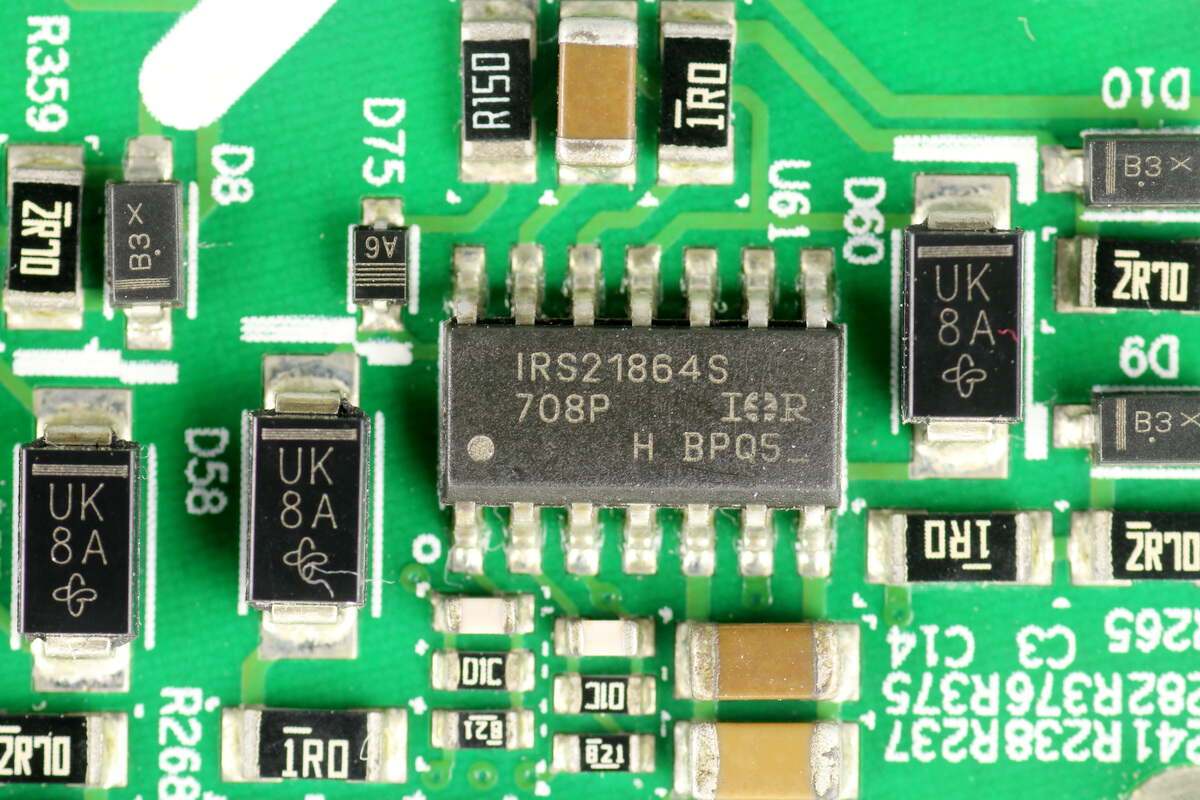

半桥驱动器来自英飞凌，型号IRS21864S，芯片耐压600V，具备4A拉电流和4A灌电流能力，支持IGBT和MOS应用，采用SOIC14封装。

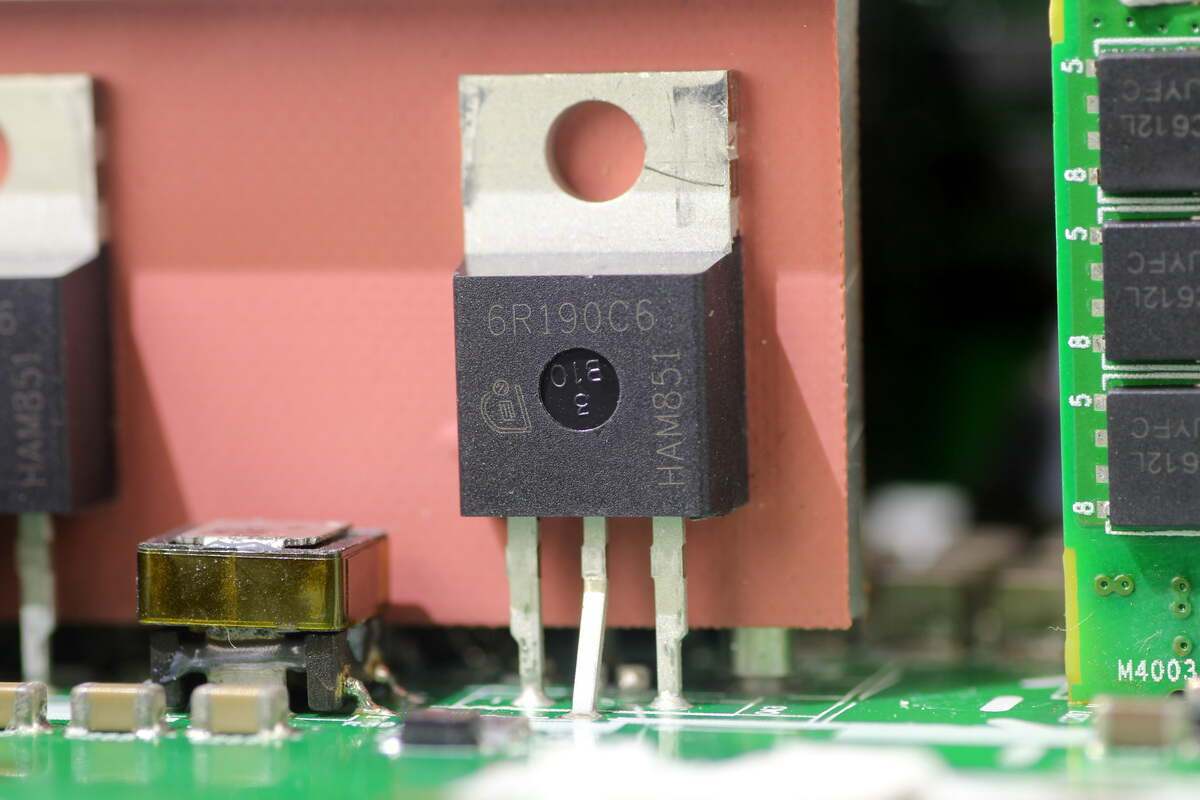

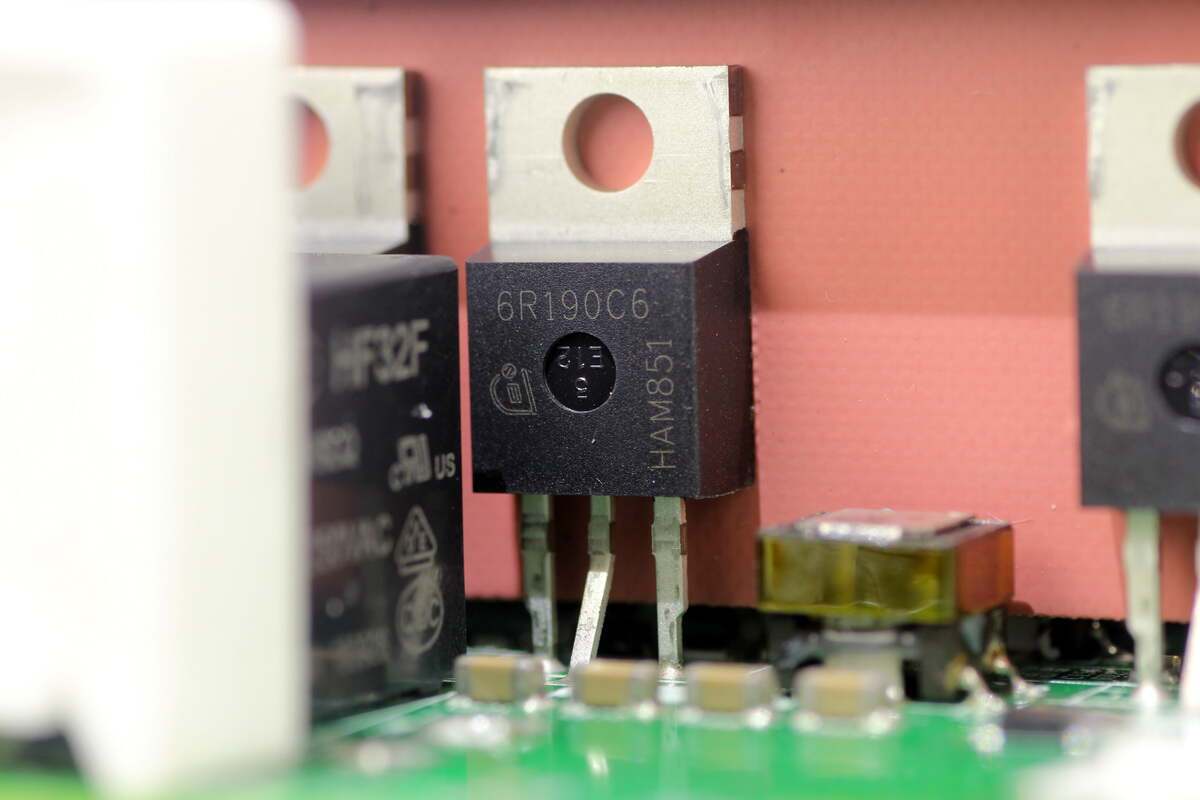

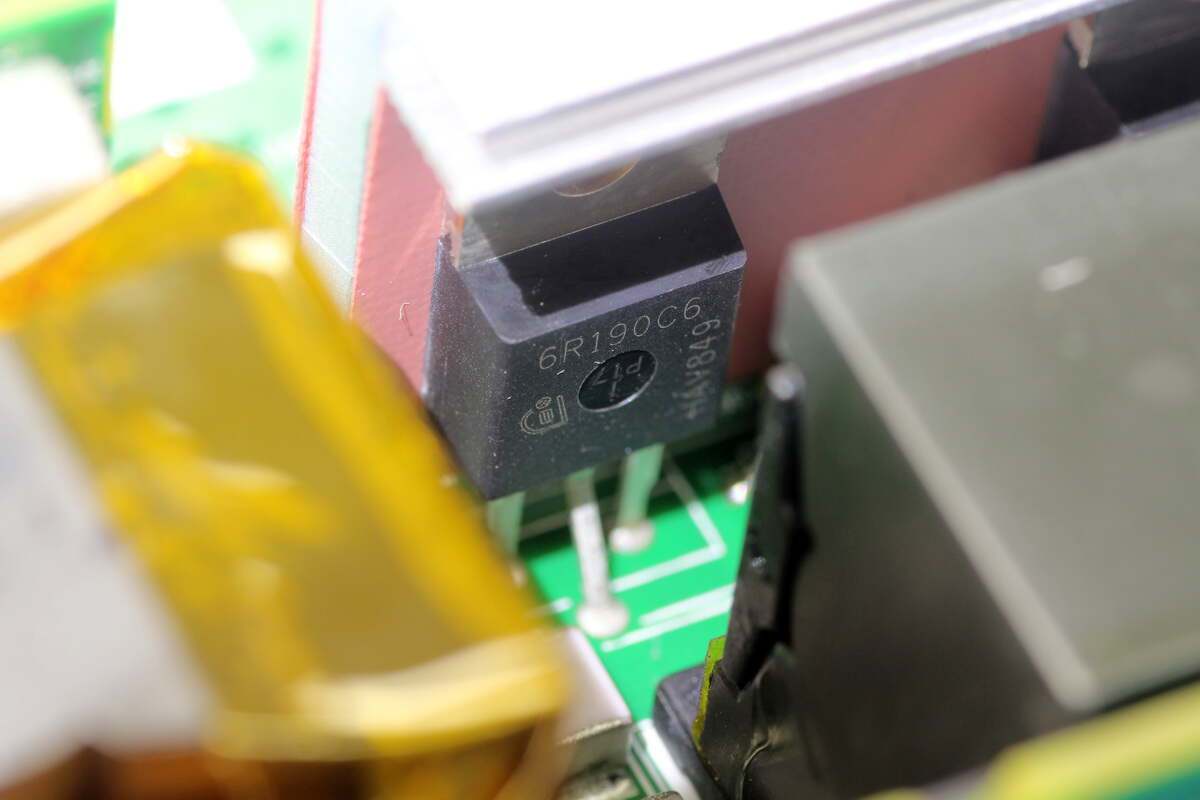

在散热片上固定PFC开关管，来自英飞凌，丝印6R190C6，型号IPP60R190C6，NMOS，耐压650V，导阻190mΩ，采用TO220封装，共计四颗用于图腾柱PFC。

用于检测开关管电流的互感器特写。

另一颗电流互感器特写。

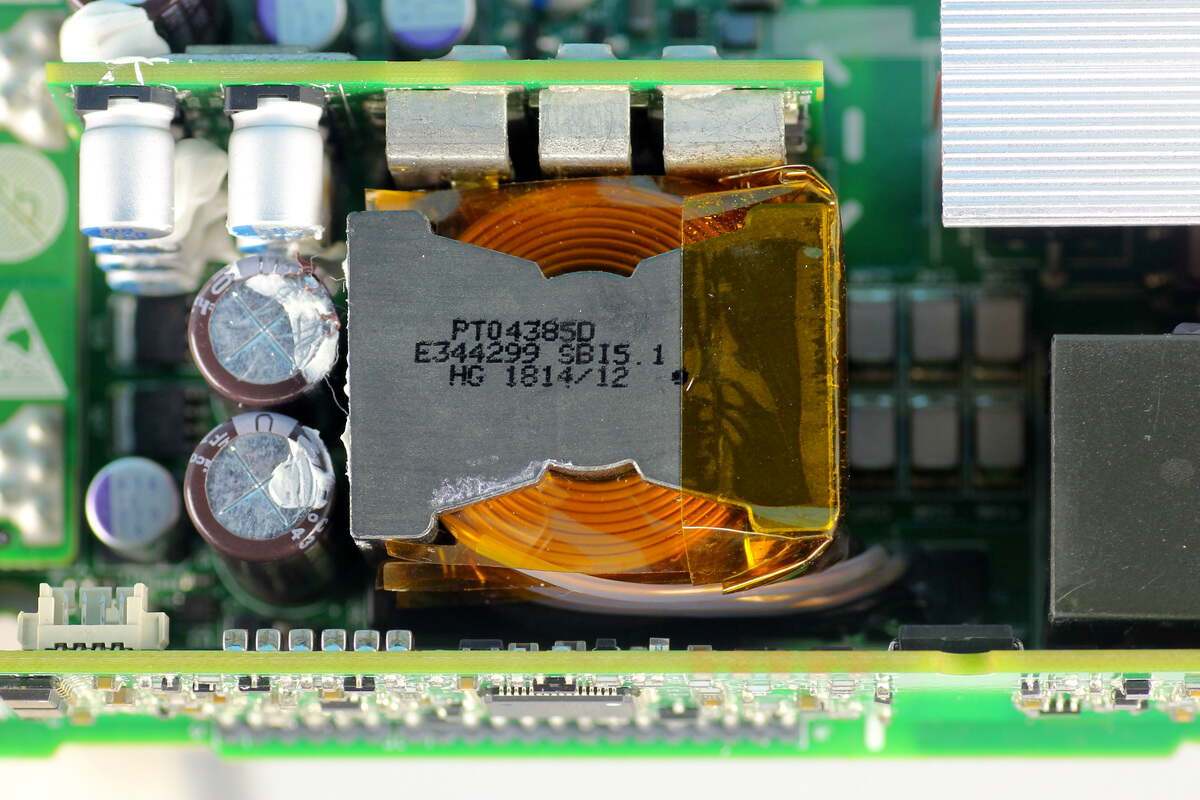

PFC升压电感特写，采用利兹线绕制。

PCBA模块侧面焊接高压滤波电容和待机电源小板。

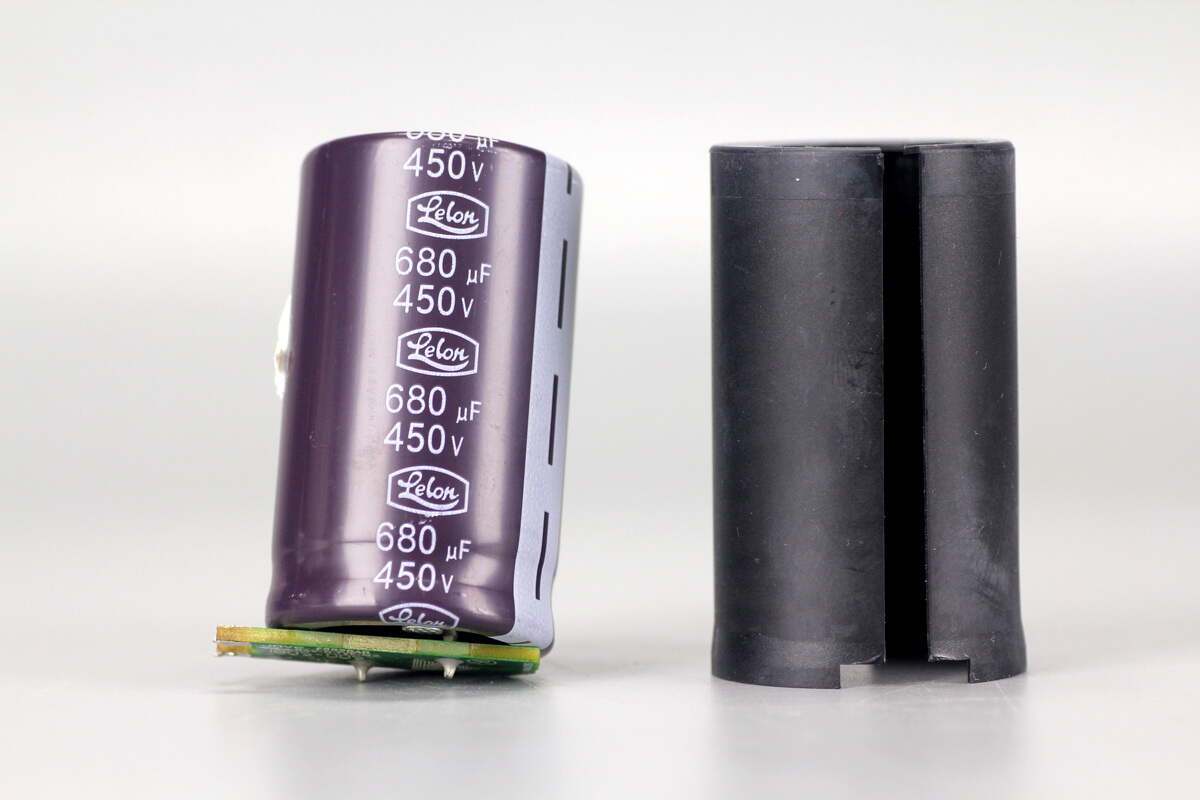

高压滤波电容外套塑料壳绝缘，电容来自立隆，规格为680μF450V，通过小板转接。

小板另一侧焊接LLC控制器和两颗存储器。

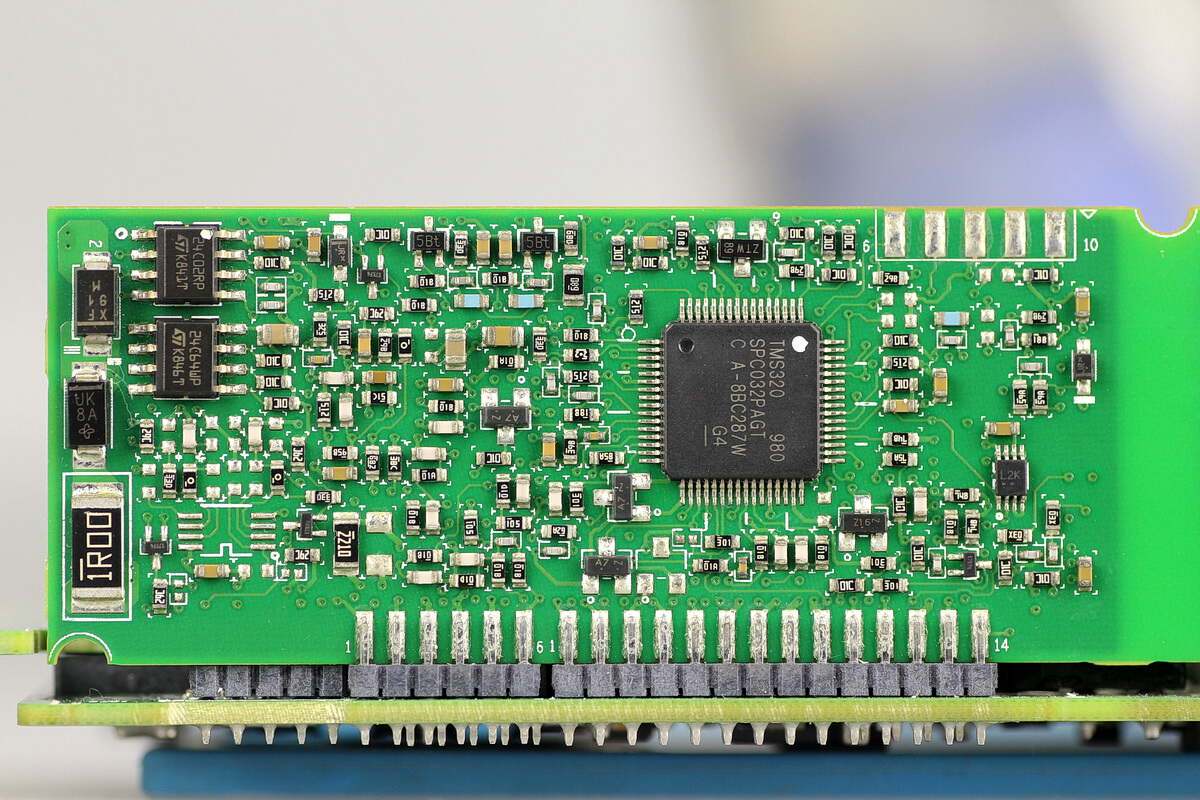

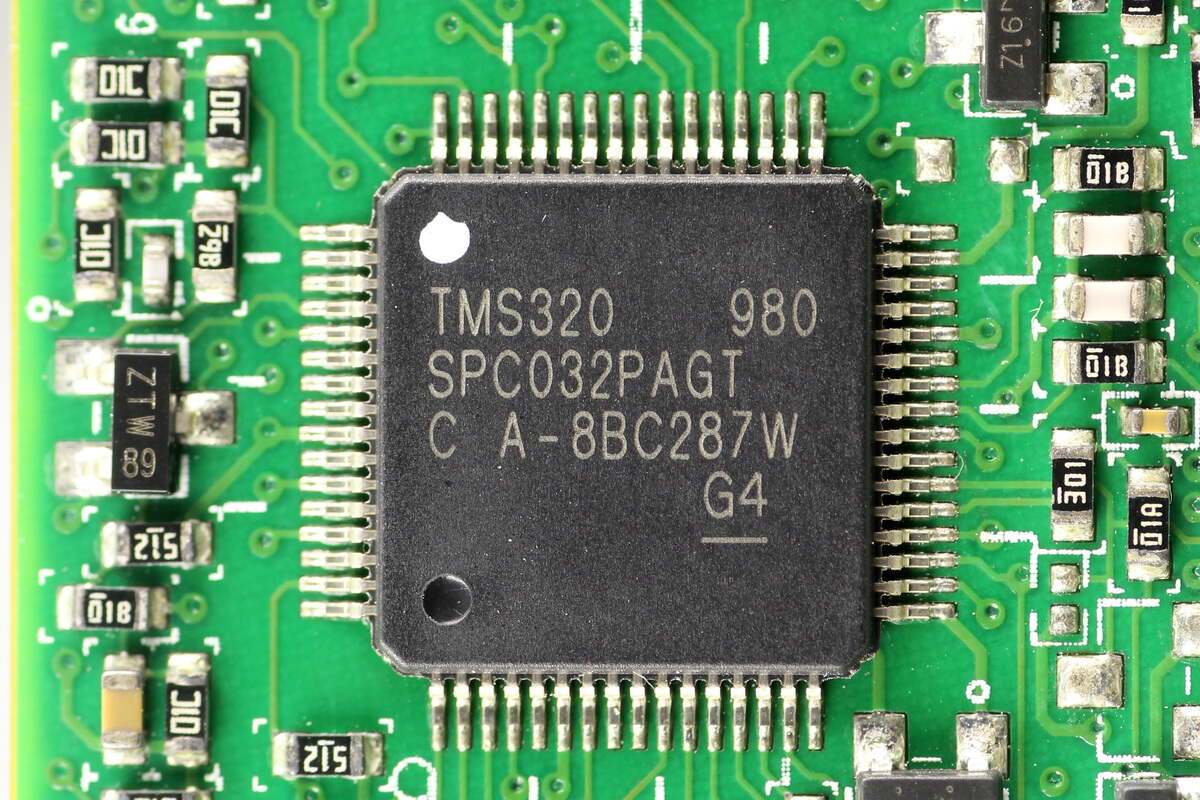

LLC控制器丝印SPC032PAGT，用于半桥LLC控制和同步整流控制，采用LQFP64封装。

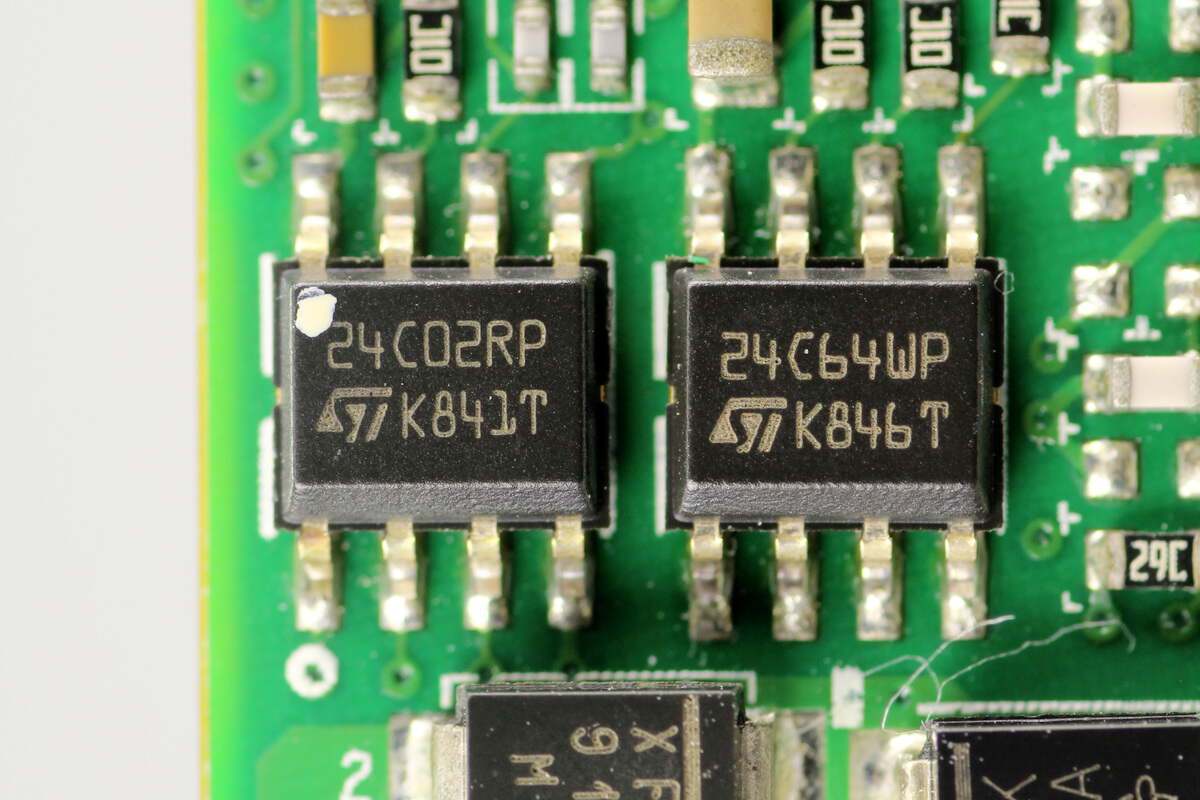

两颗存储器来自意法半导体，用于存储参数和配置信息。

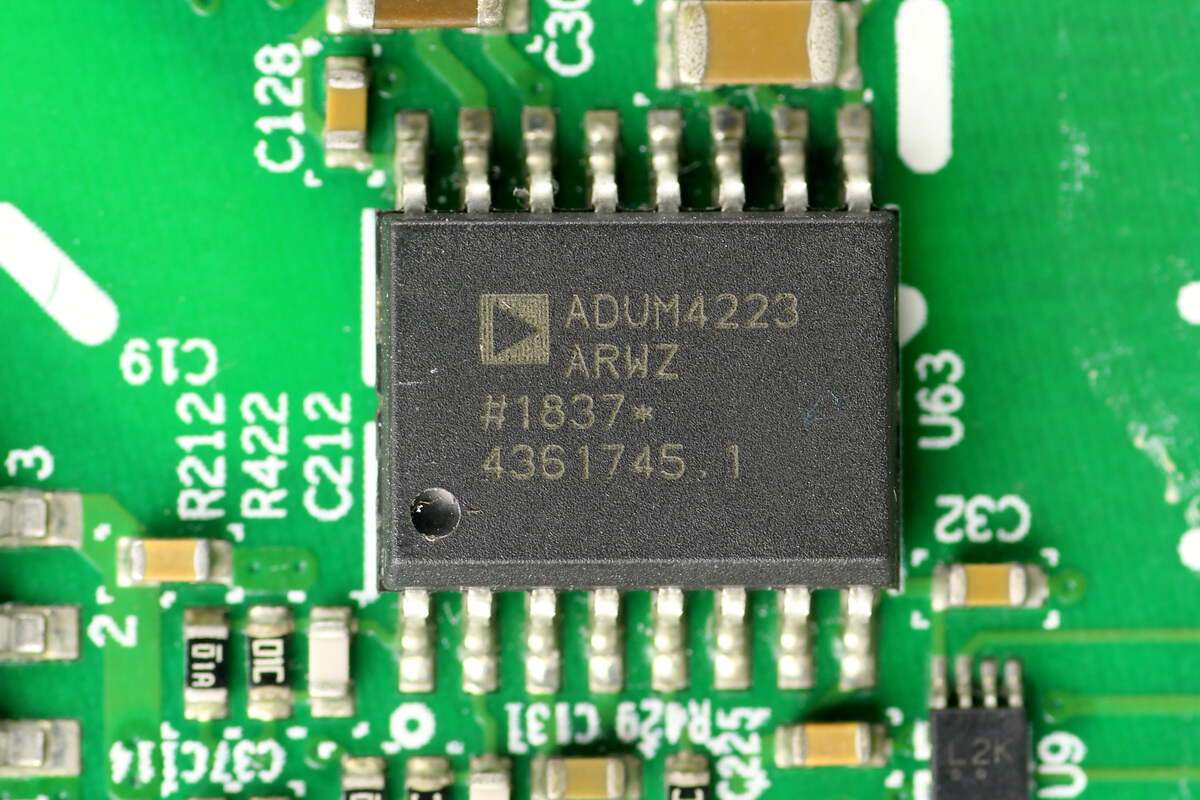

隔离驱动器来自亚德诺，型号ADUM4223，是一颗隔离式精密半桥驱动器，具备4A输出电流，具备5KV RMS隔离能力，采用SOIC-16封装。

LLC开关管来自英飞凌，型号IPP60R190C6，与PFC开关管型号相同。

另一颗开关管型号相同。

谐振电感特写。

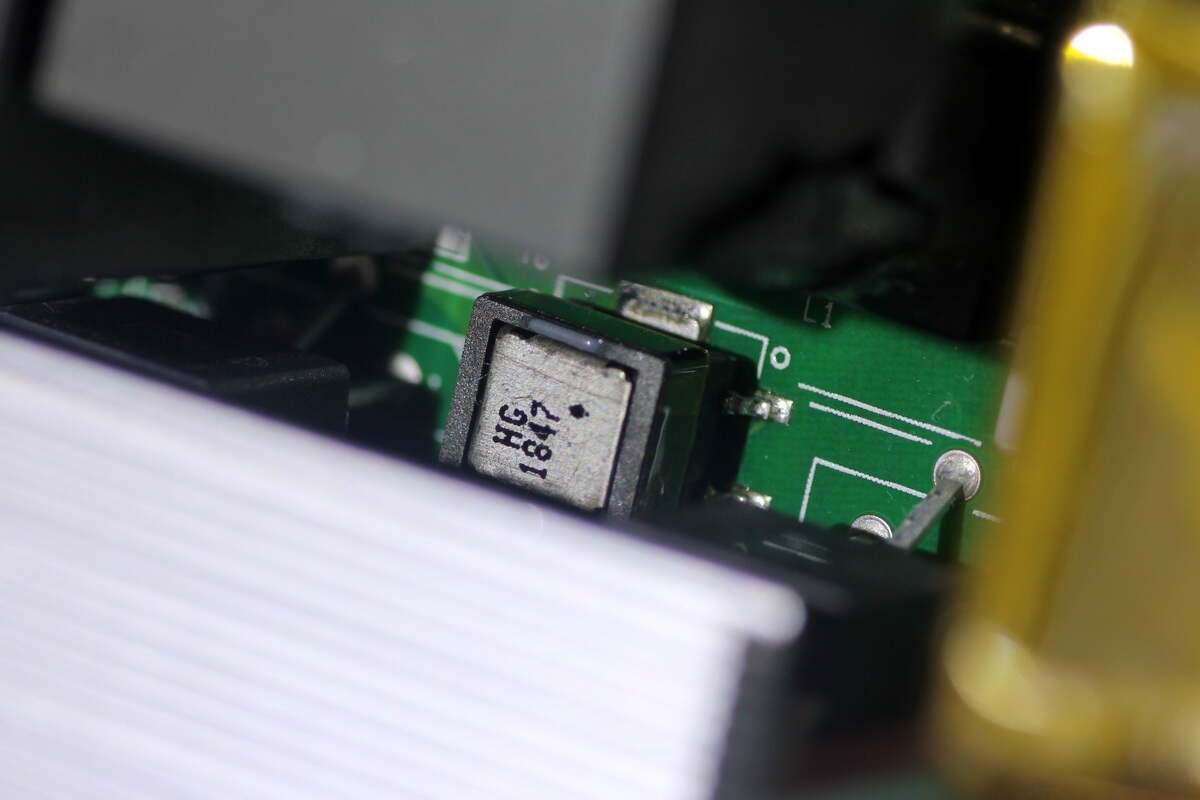

贴片互感器特写。

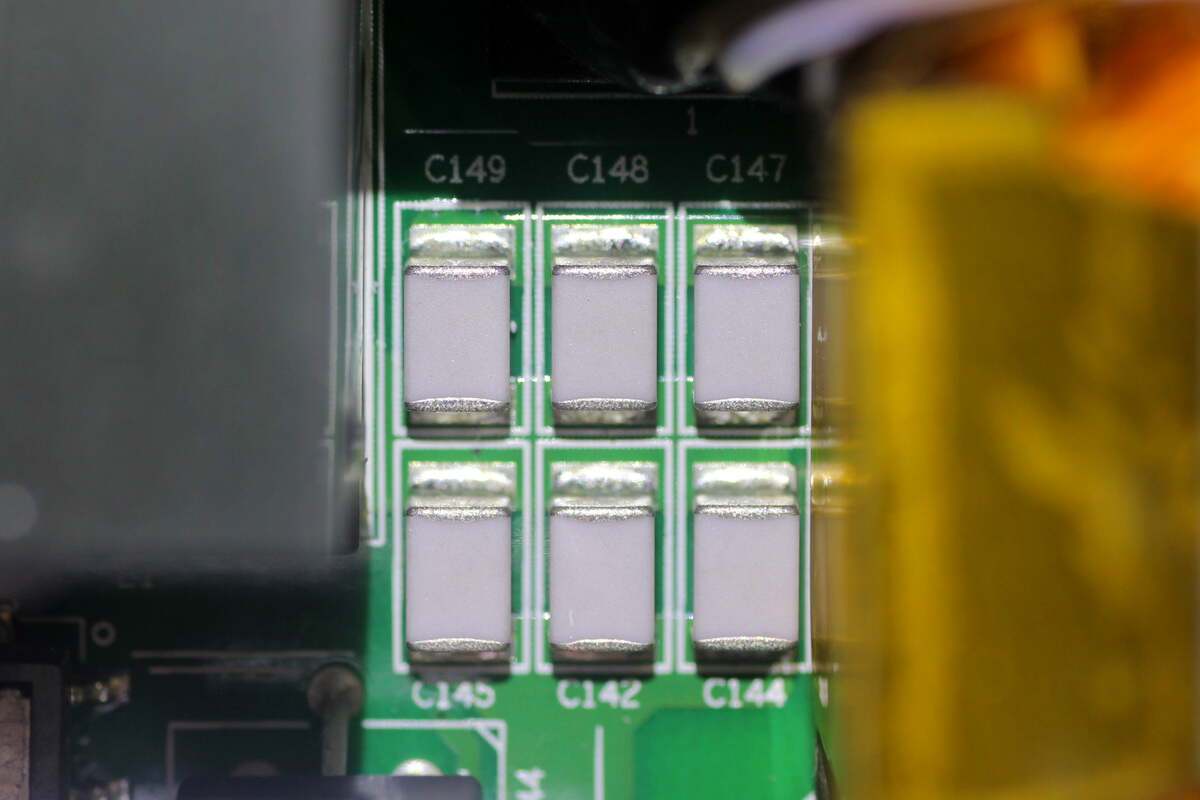

六颗NPO谐振电容特写。

两颗二极管来自瑞能，型号BYV25FD-600，为超快恢复二极管，规格为600V 5A，采用TO252封装。

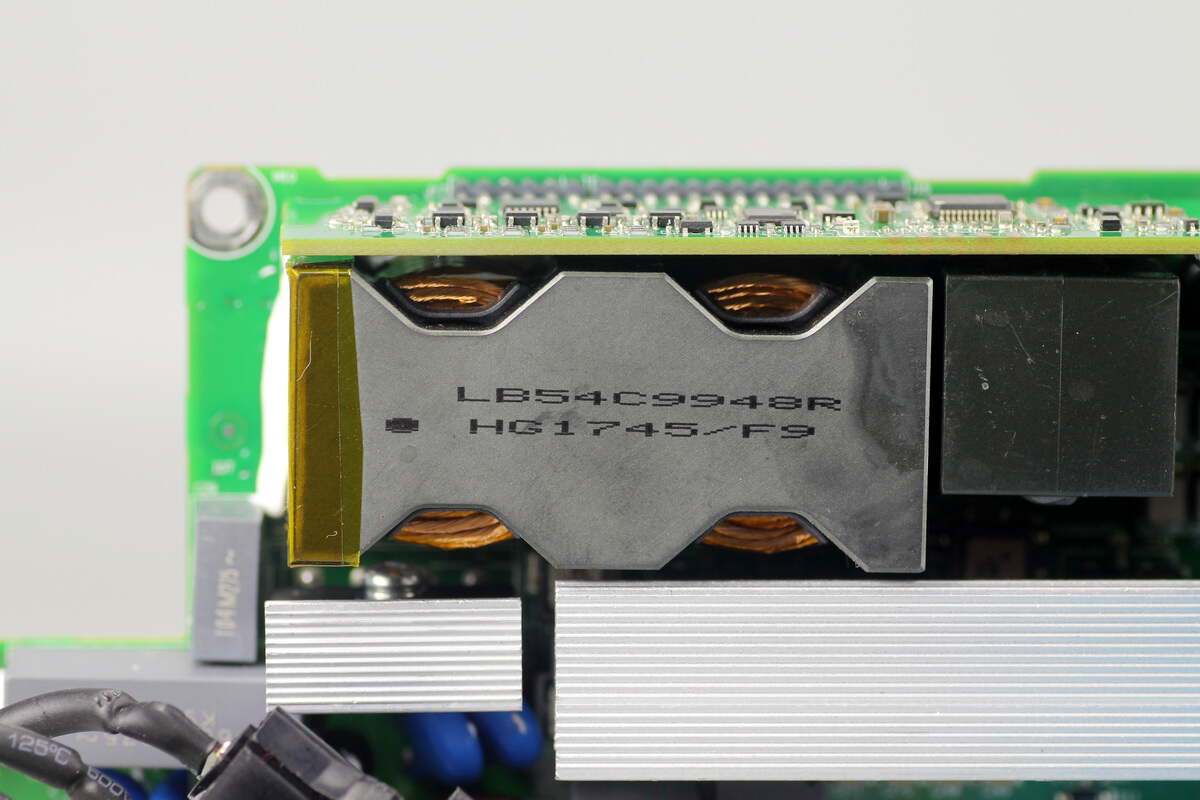

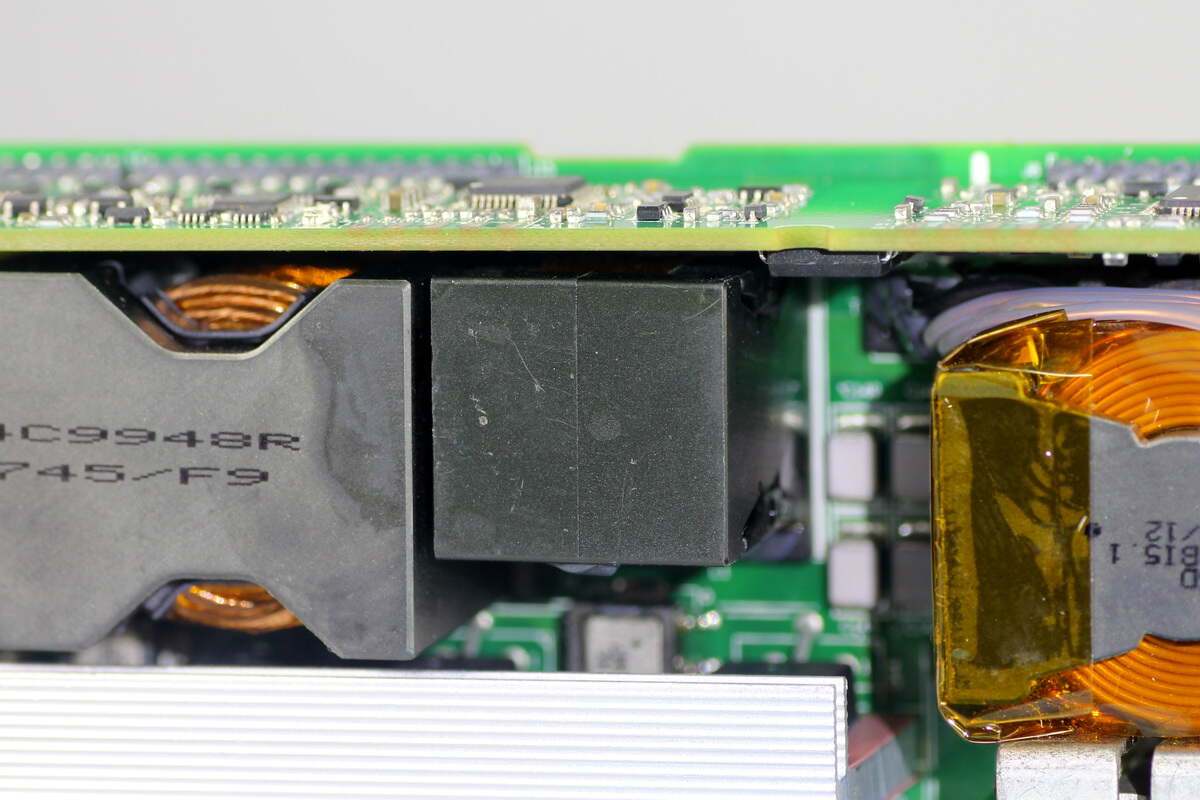

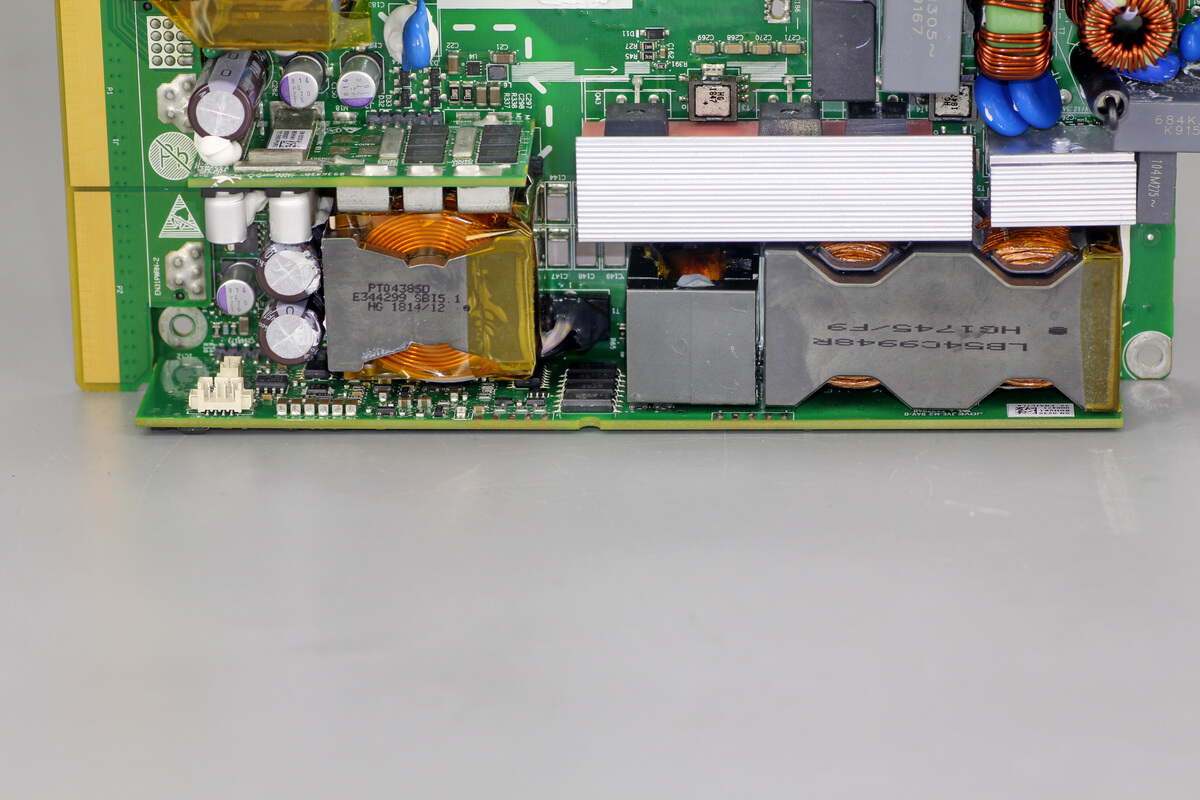

LLC变压器特写，次级输出焊接同步整流小板。

在小板背面还焊接有光耦等元件。

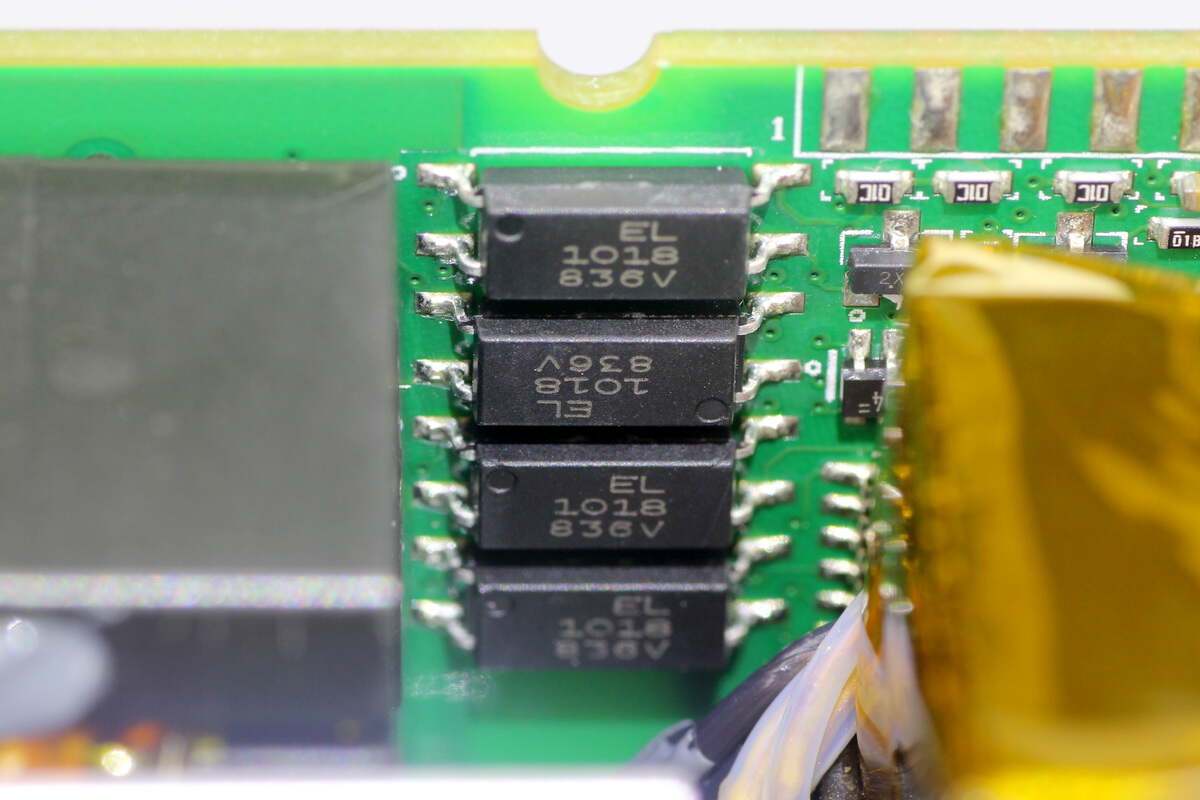

亿光 EL1018光耦用于初次级之间通信。

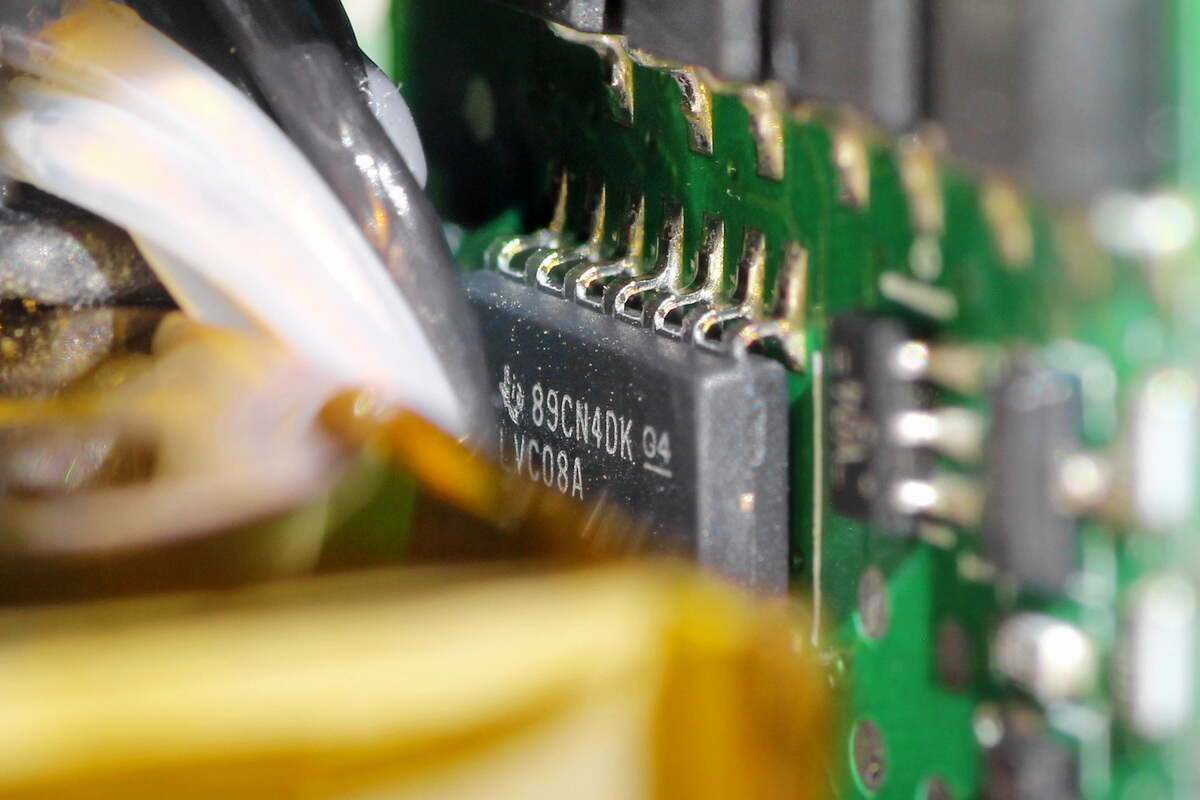

与门芯片来自德州仪器，丝印LVC08A，型号SN74LVC08A，是一颗四通道2输入与门，采用SOIC14封装。

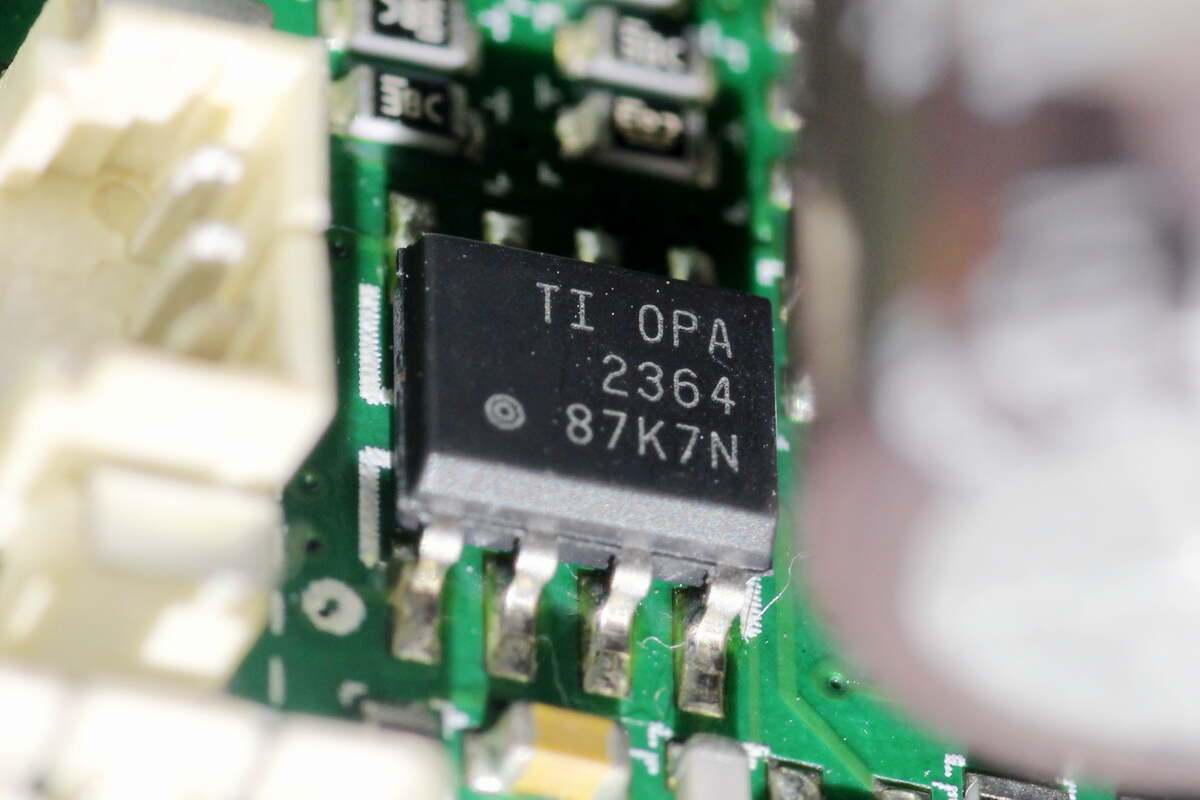

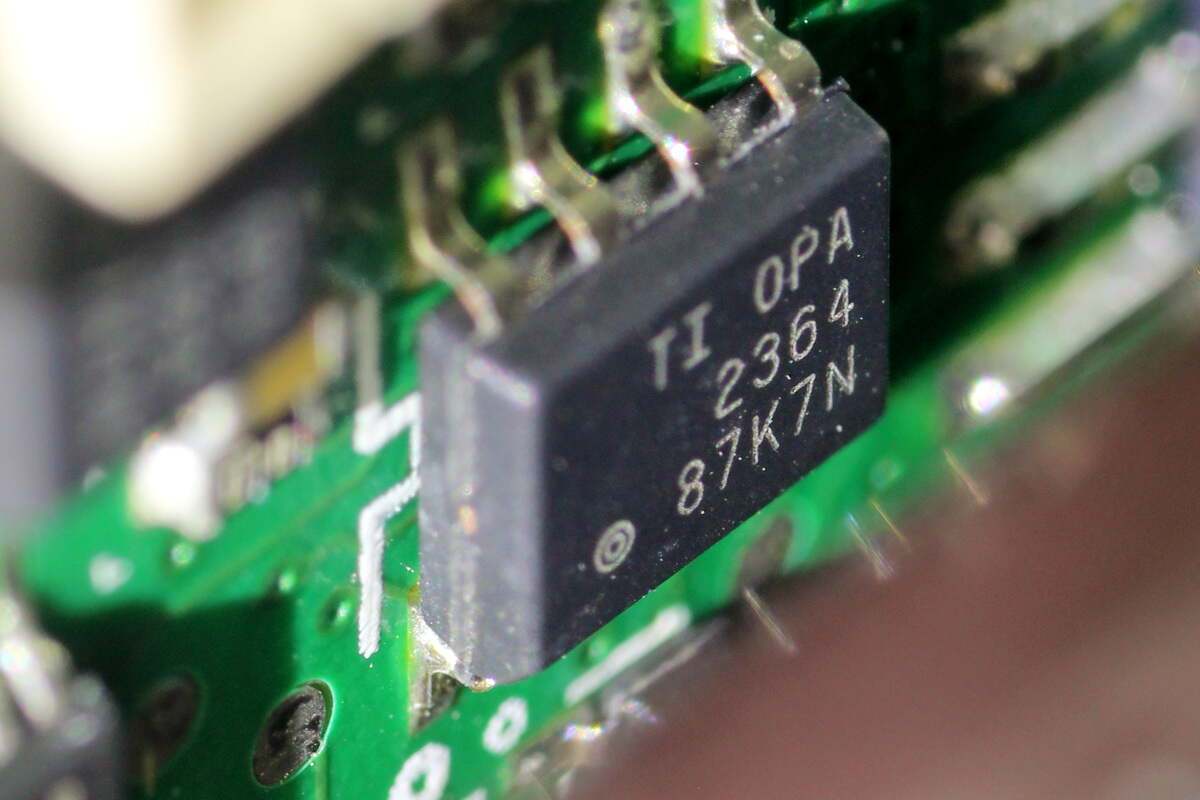

运放芯片来自德州仪器，型号OPA2364，是一颗高性能CMOS双运放，支持1.8-5.5V工作电压，支持轨对轨输入，采用SOIC8封装。

另一颗运放型号相同。

电流检测放大器来自亚德诺，信号MAX44285，是一颗双通道高精度高压电流检测放大器，支持76V输入电压，采用8μMAX封装。

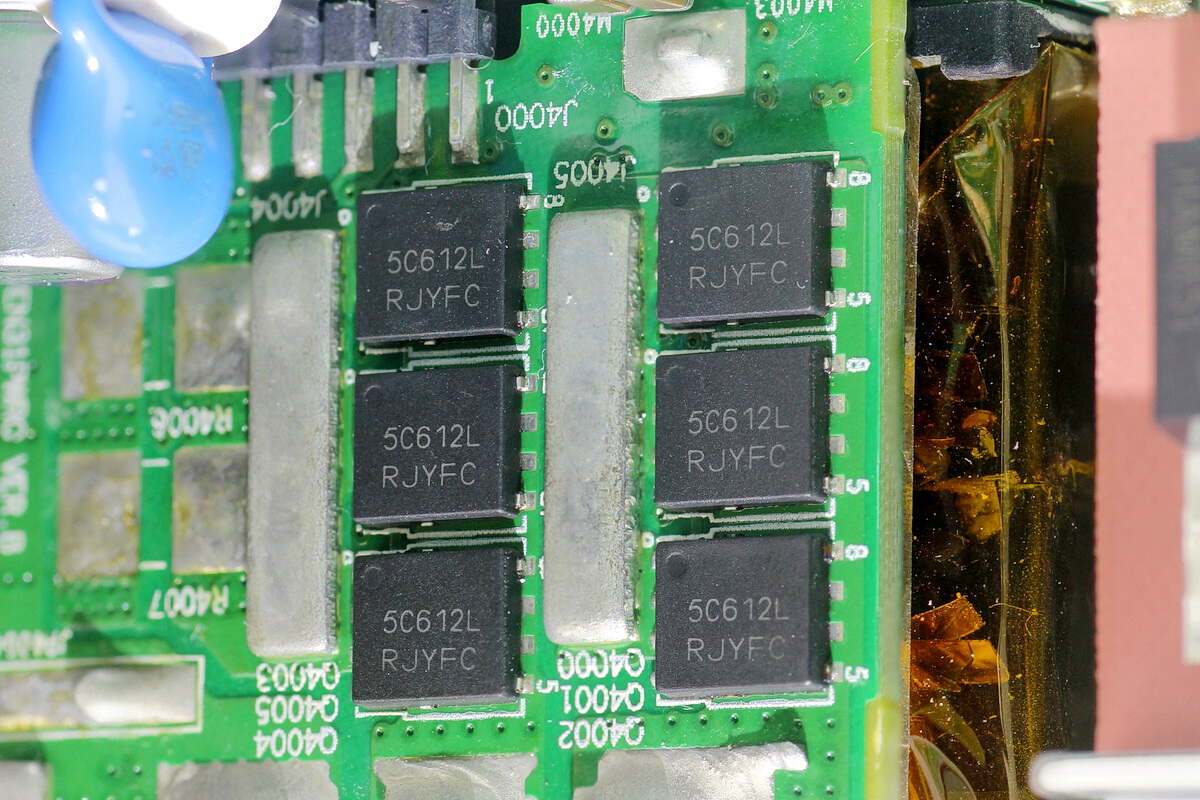

变压器次级输出直接焊接连接到同步整流小板，小板设有六颗同步整流管，来自安森美，丝印5C612L，型号NTMFS5C612NL，NMOS，耐压60V，导阻1.2mΩ，采用DFN5*6封装。

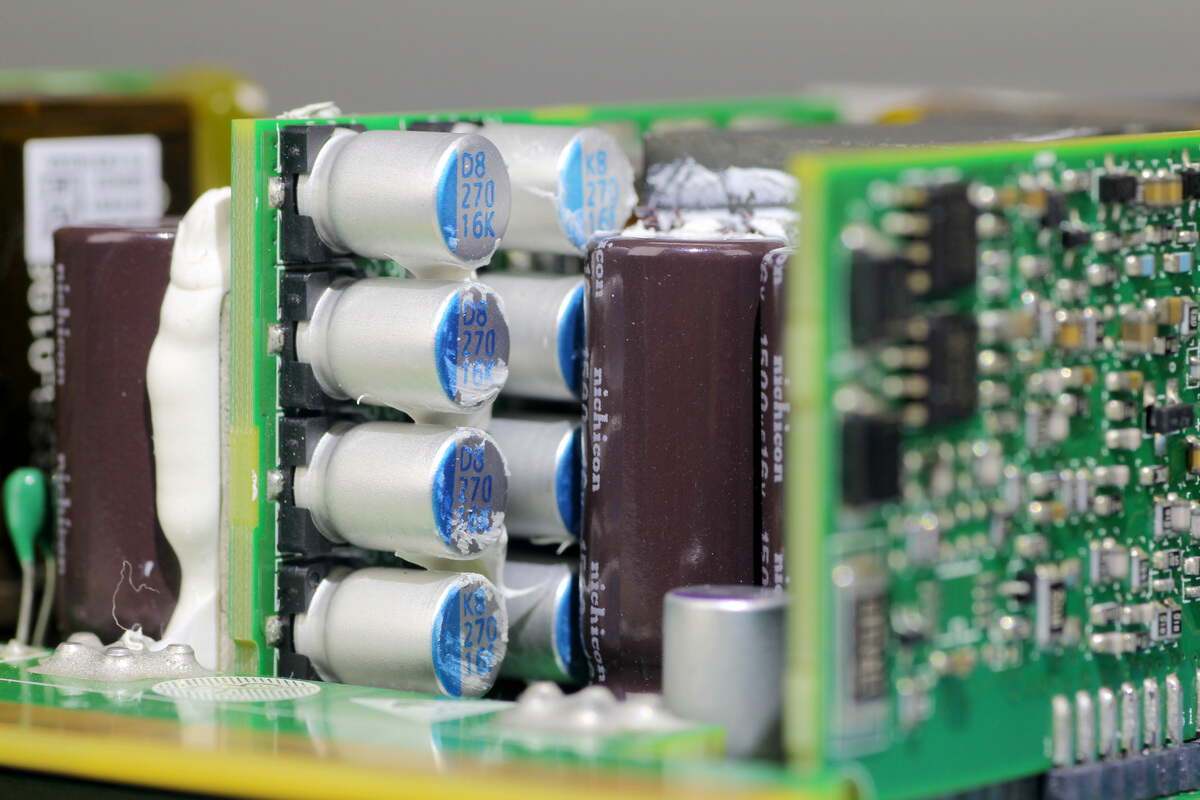

小板另一面焊接滤波固态电容，电容规格为270μF16V，共计八颗。

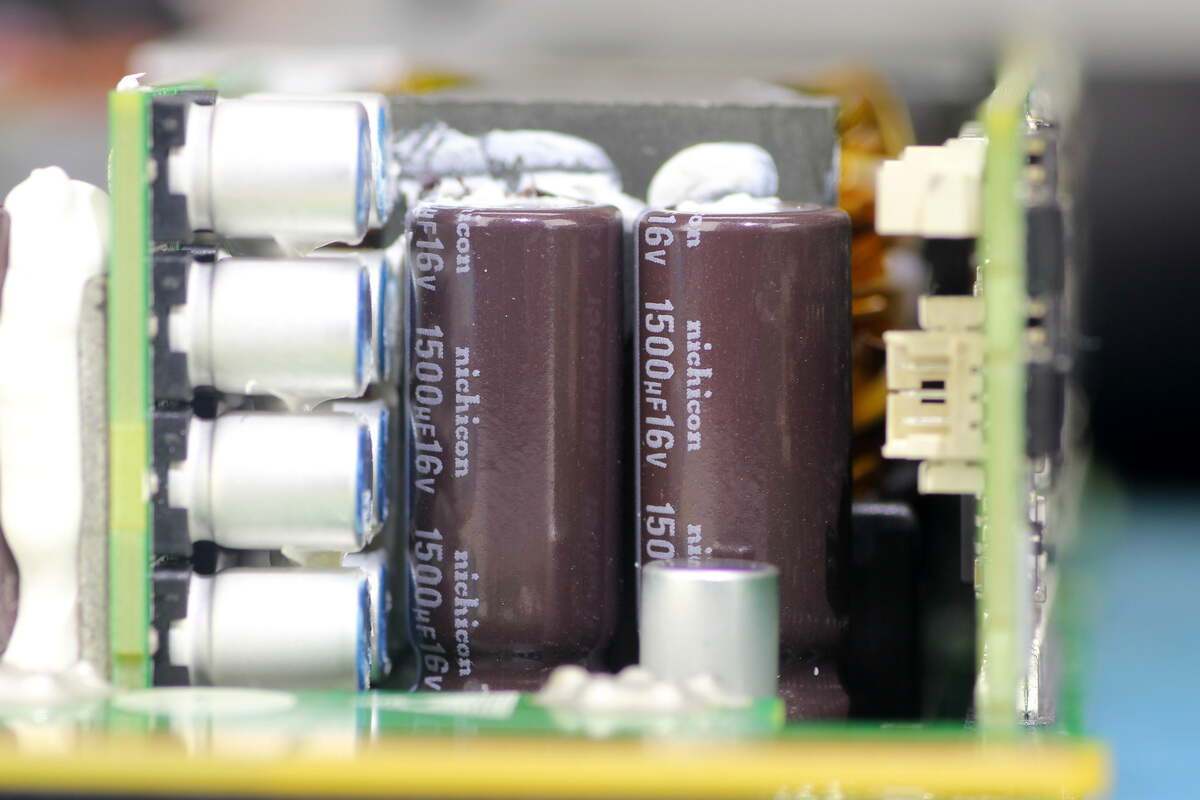

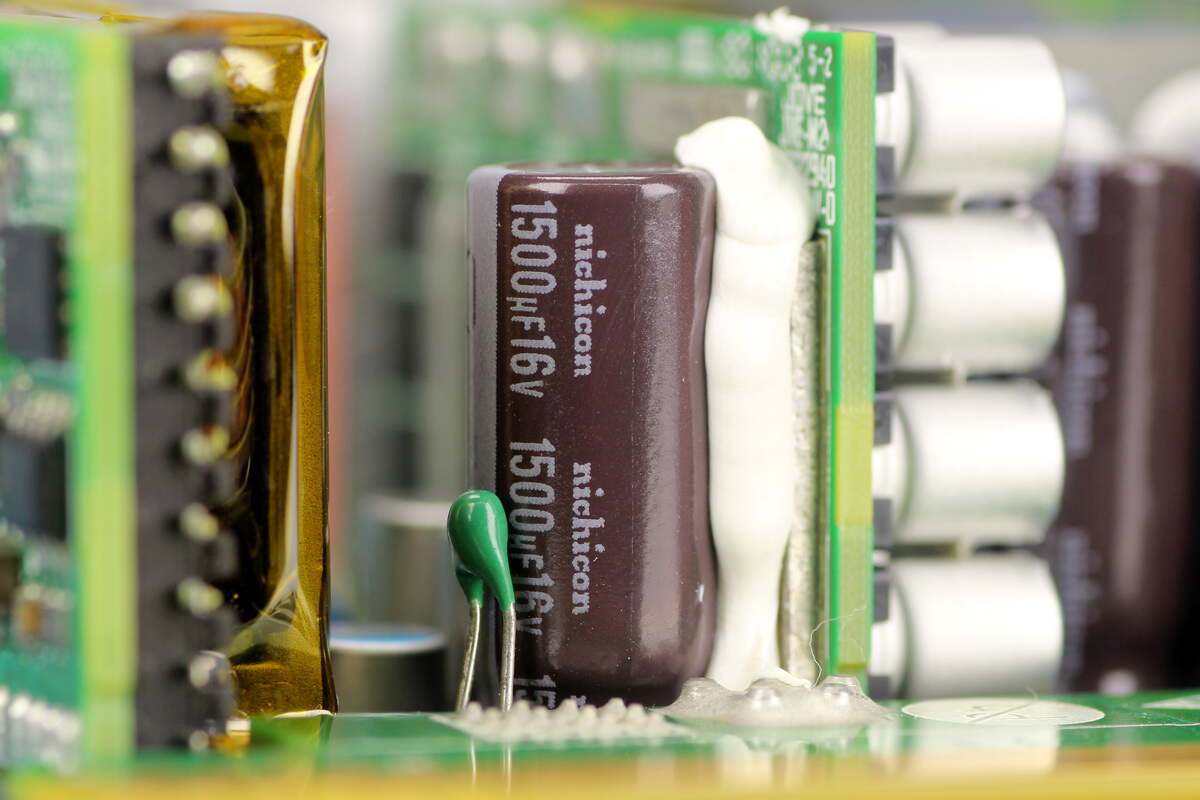

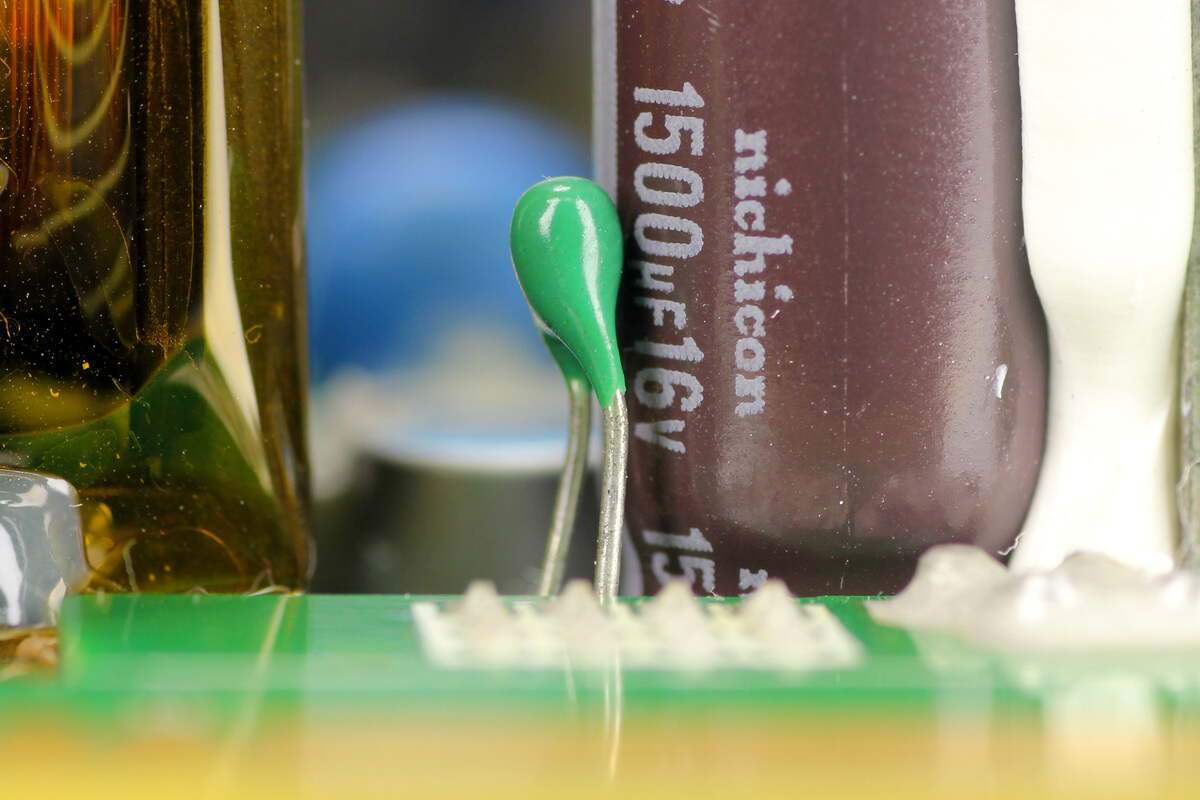

两颗滤波电容来自尼吉康，规格为1500μF16V。

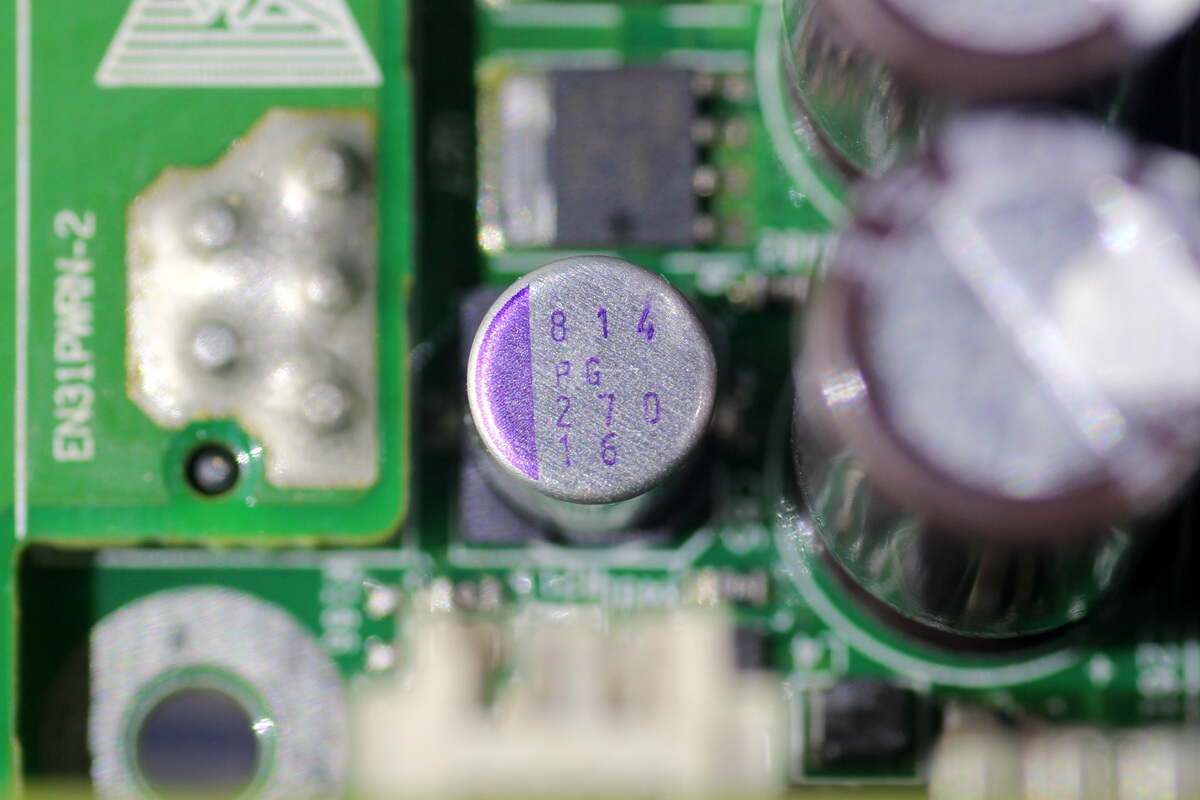

滤波固态电容规格为270μF16V。

另一颗滤波电容规格相同。

用于检测电源模块内部温度的热敏电阻特写。

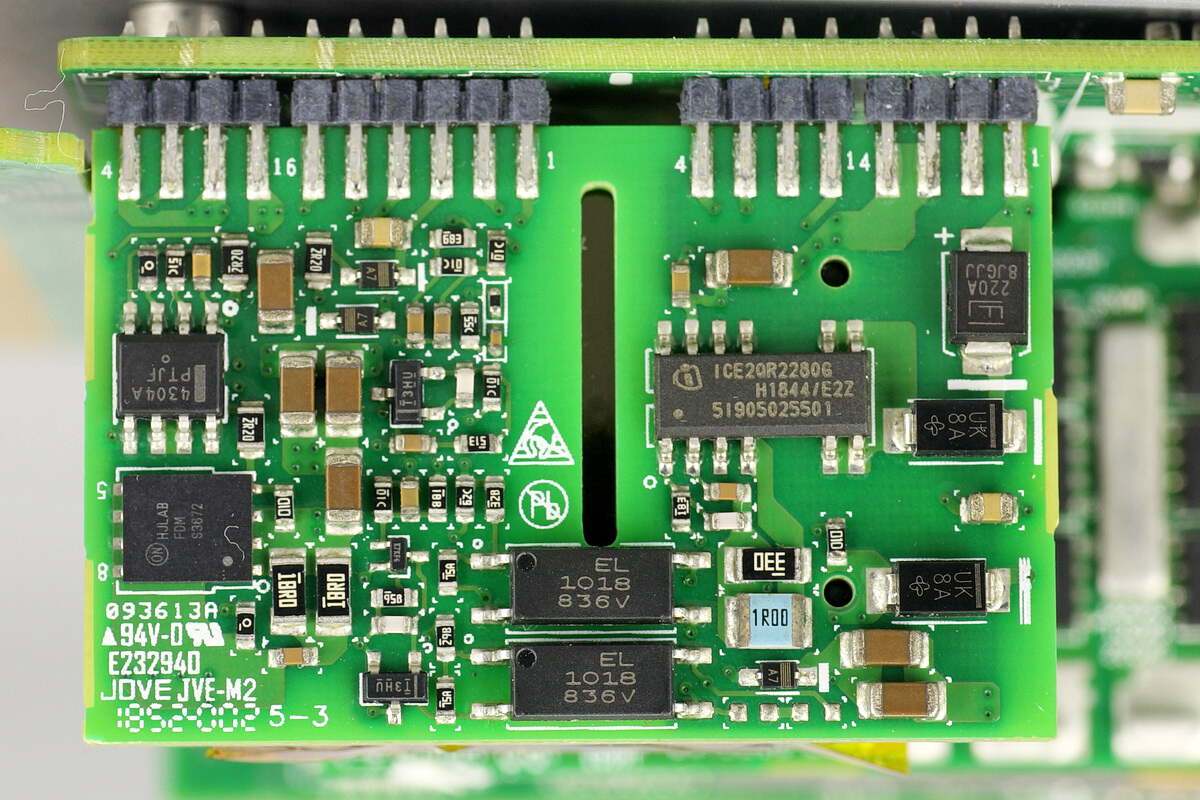

待机电源小板特写，右侧焊接开关电源芯片，中间位置焊接反馈光耦，左侧焊接同步整流控制器和同步整流管。

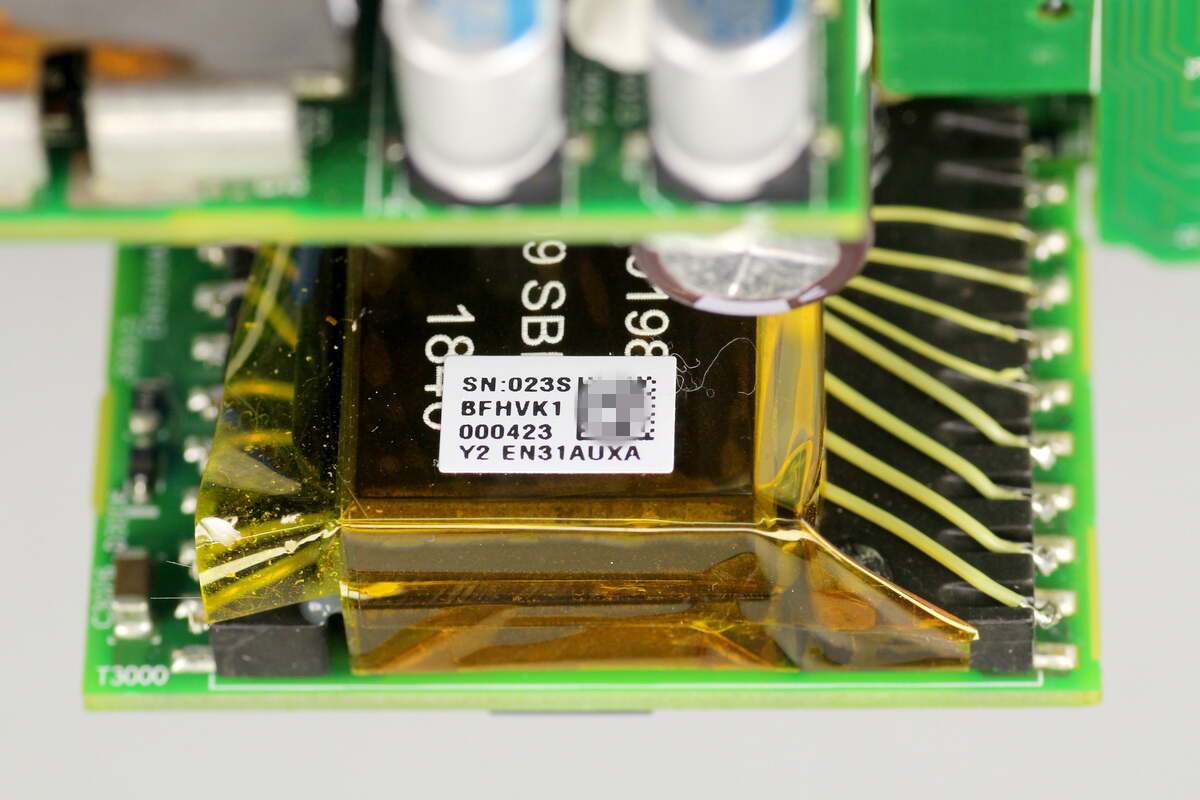

小板背面焊接变压器，磁芯缠绕胶带绝缘。

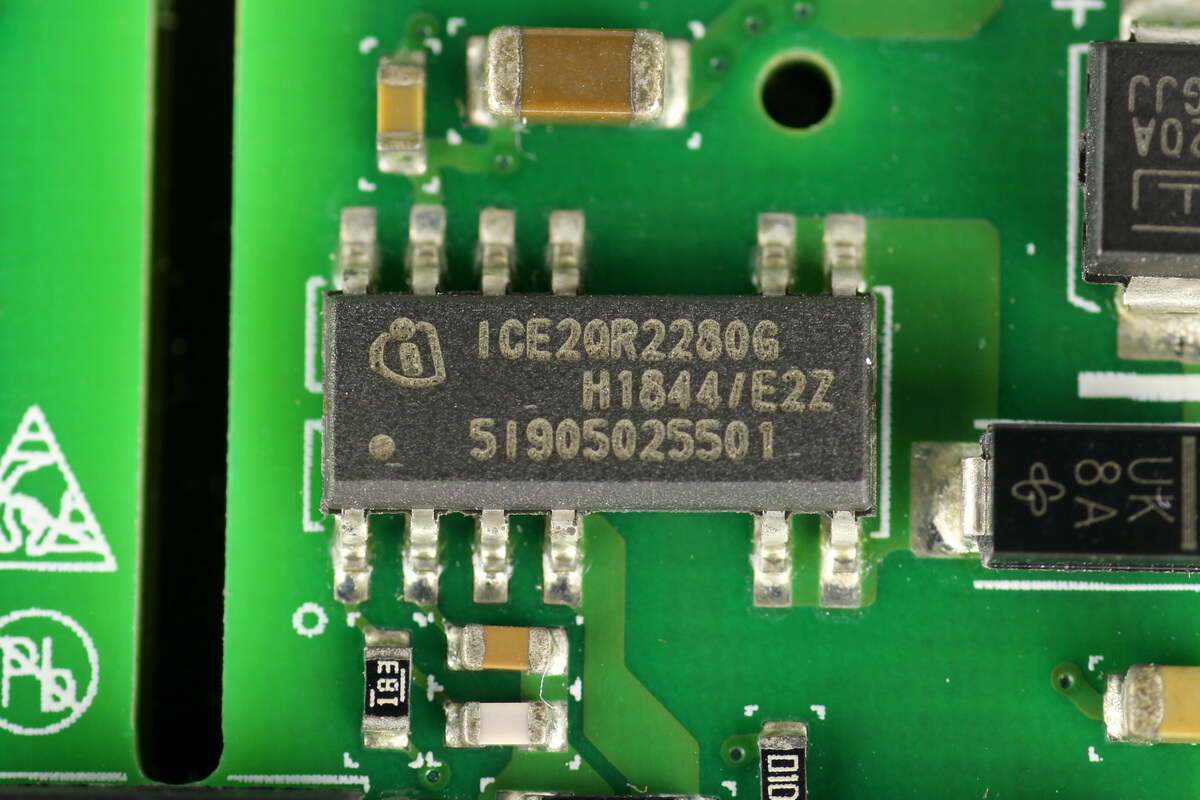

开关电源芯片来自英飞凌，型号ICE2QR2280G，芯片内部集成800V开关管，宽电压输入下支持30W输出功率，采用DSO-12封装。

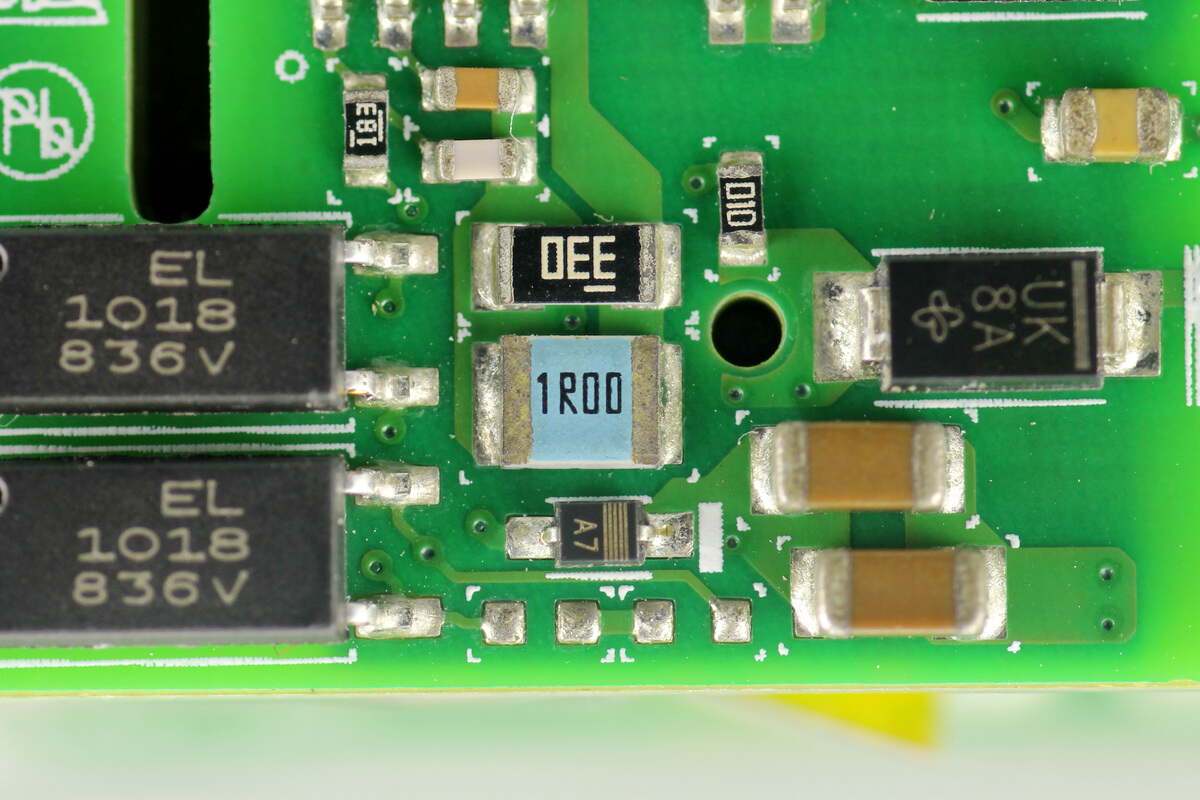

用于检测初级电流的取样电阻特写。

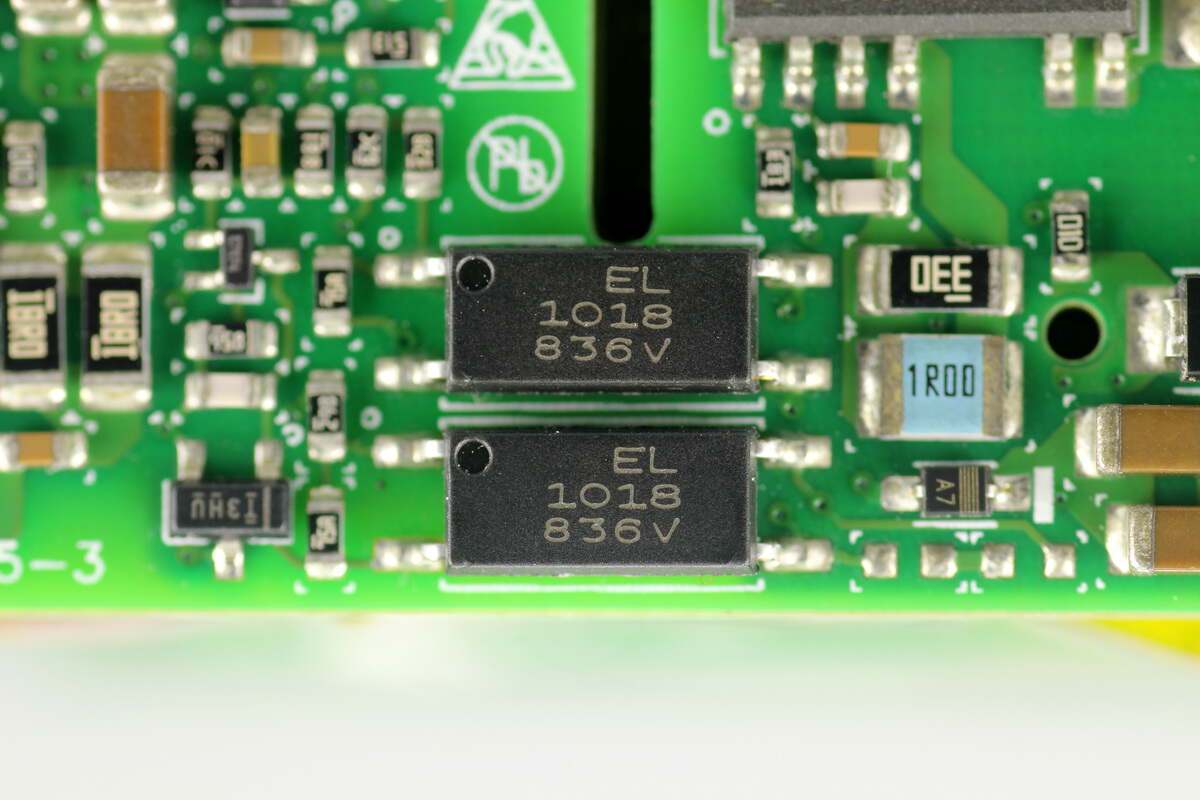

亿光EL1018光耦用于输出电压反馈。

同步整流控制器来自安森美，型号NCP4304A，适用于正激，反激和LLC同步整流，内置12V栅极驱动钳位，最高工作频率为500kHz，采用SOIC-8封装。

同步整流管来自安森美，型号FDMS3672，NMOS，耐压100V，导阻23mΩ，采用Power56封装。

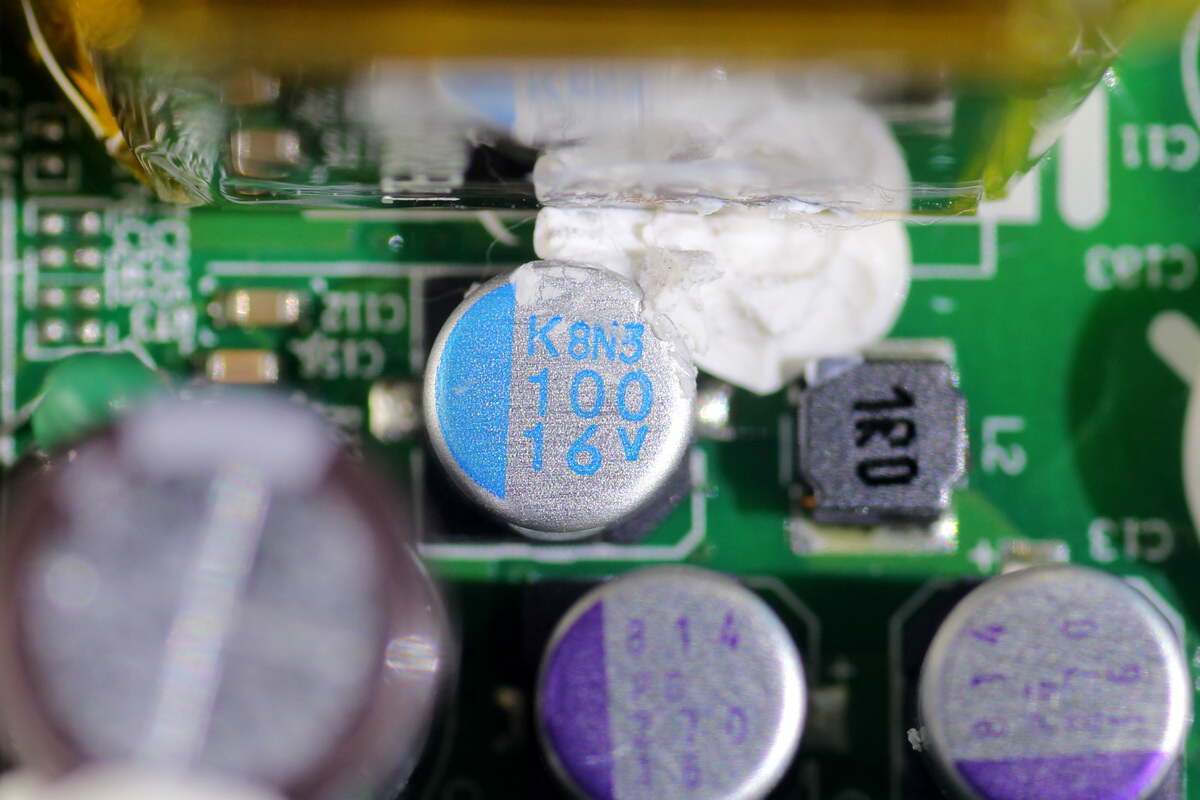

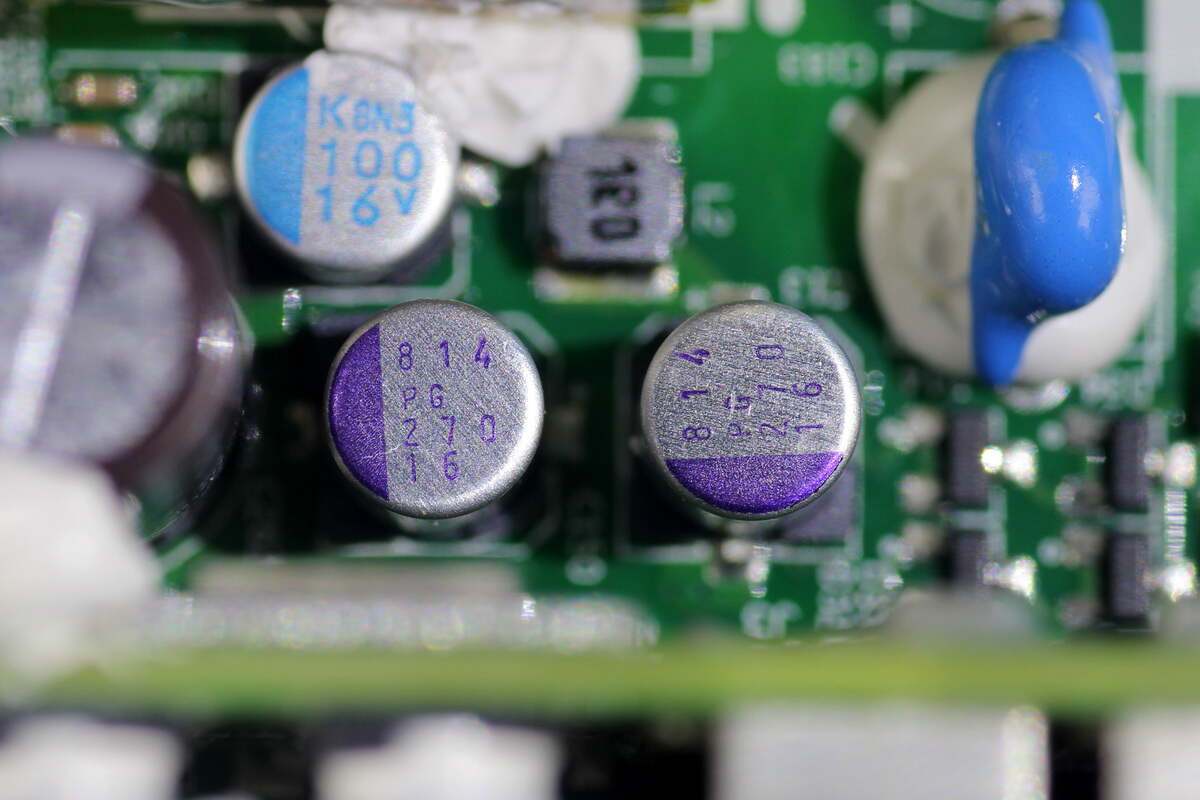

输出滤波电容规格为100μF16V。

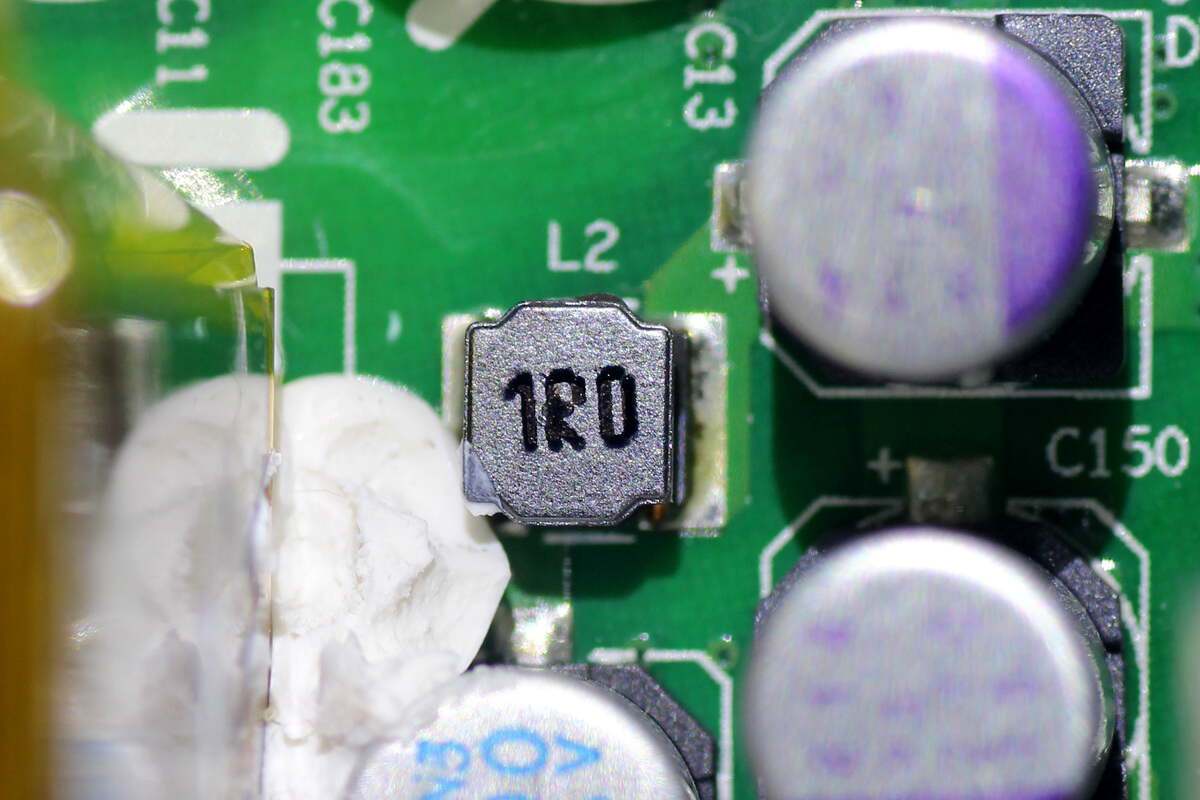

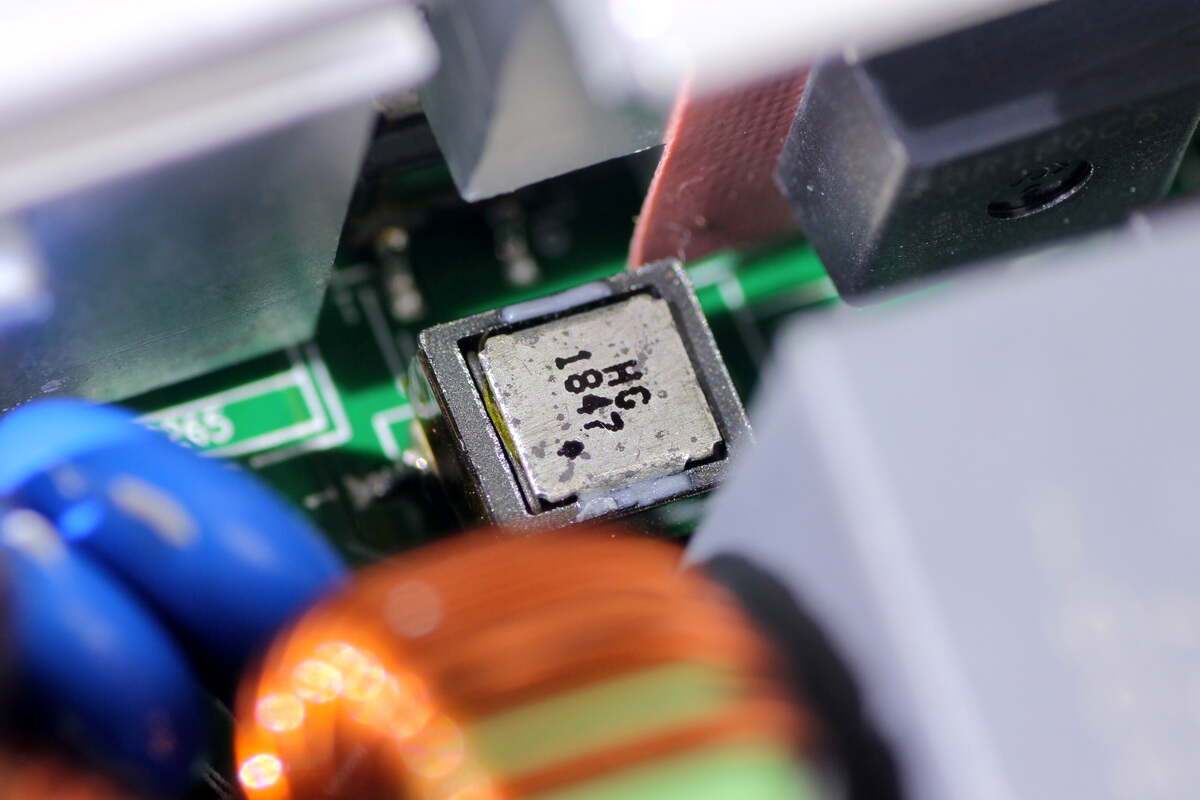

1μH滤波电感特写。

两颗滤波电容规格为270μF16V。

滤波电容来自立隆。

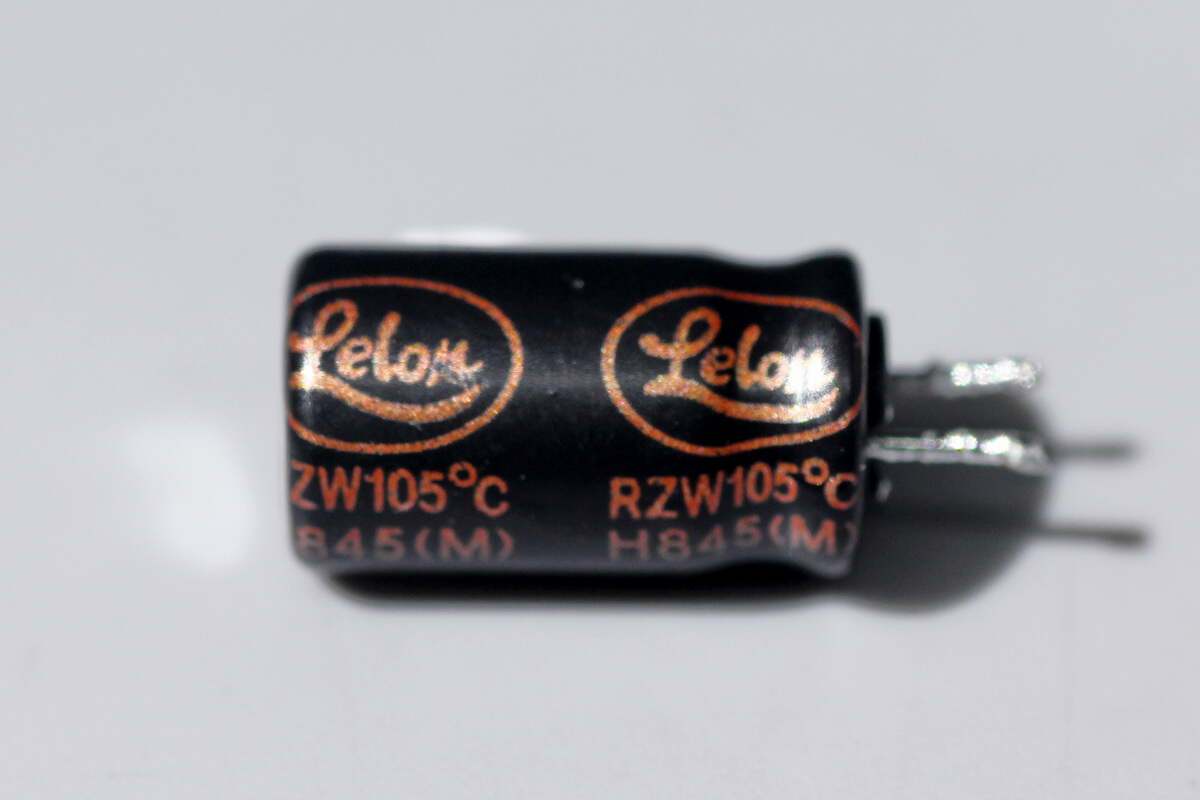

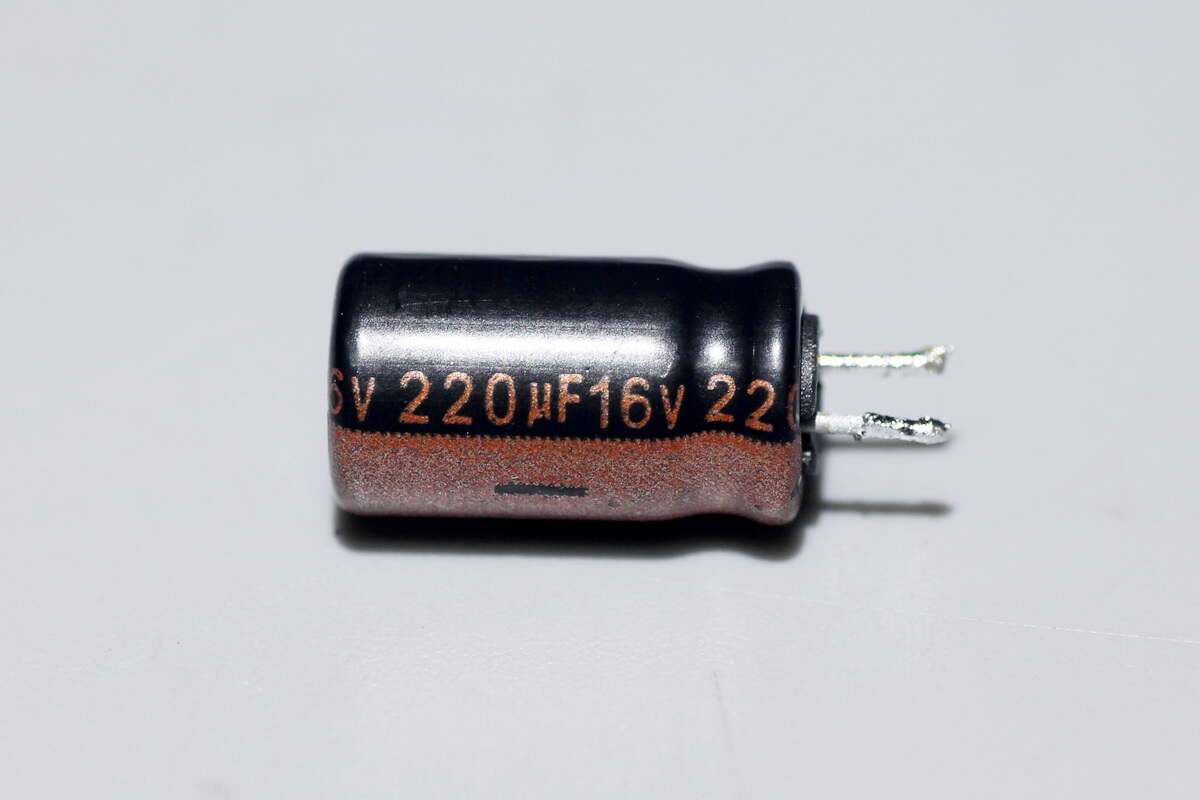

规格为220μF16V。

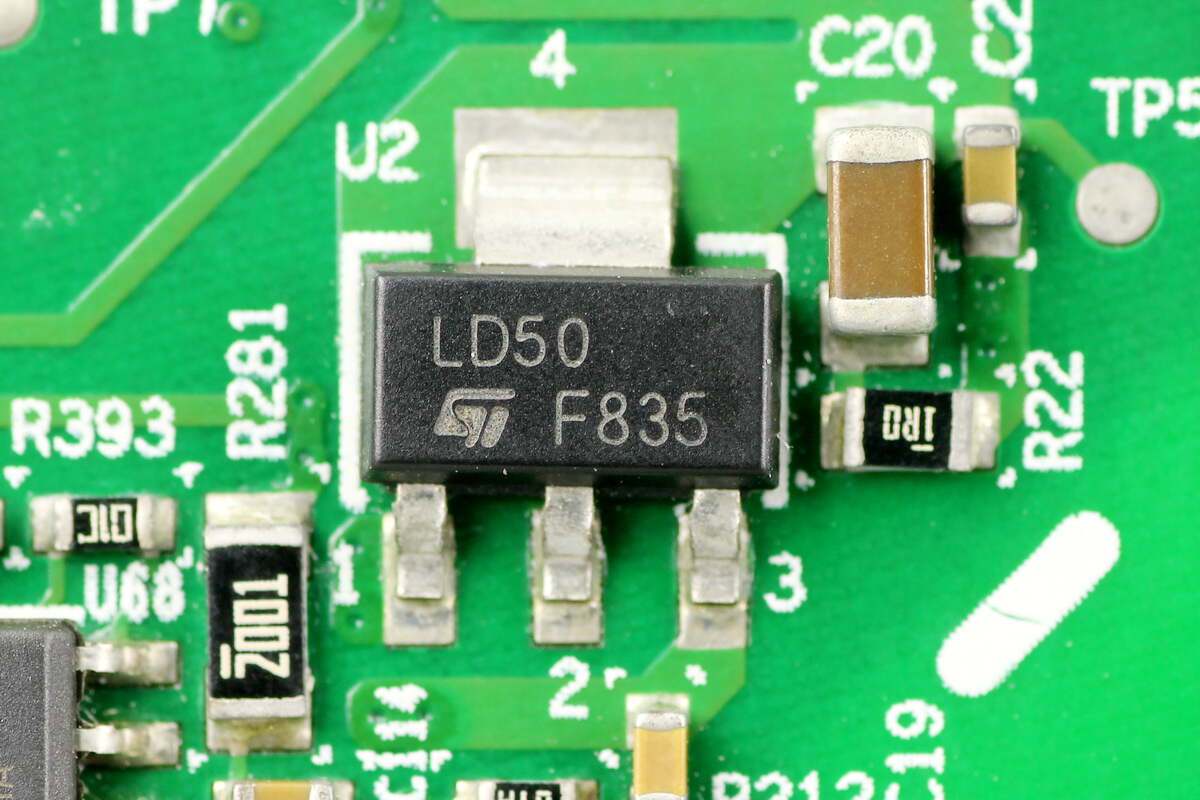

稳压芯片来自意法半导体，型号LD117，输出电压为5V，采用SOT223封装。

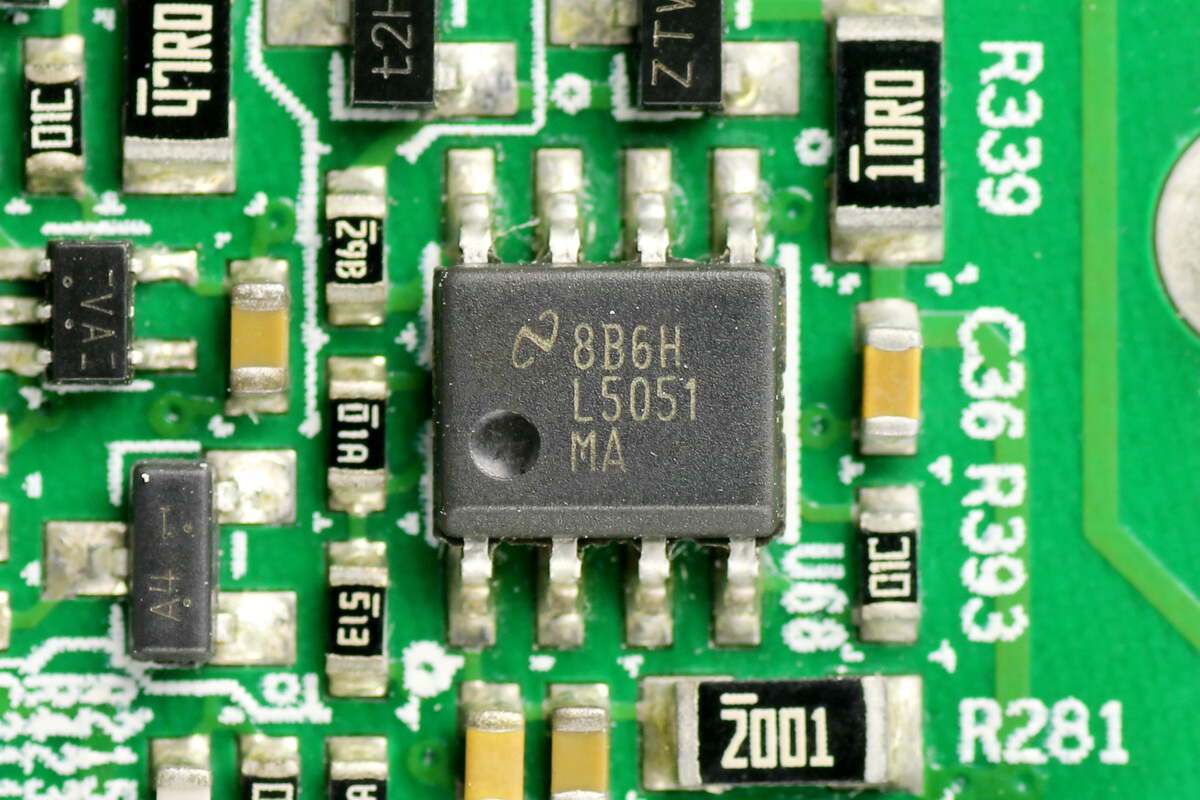

理想二极管控制器来自德州仪器，型号LM5051，是一颗支持-6~100V工作电压的低侧OR-ing控制器，采用SOIC8封装。

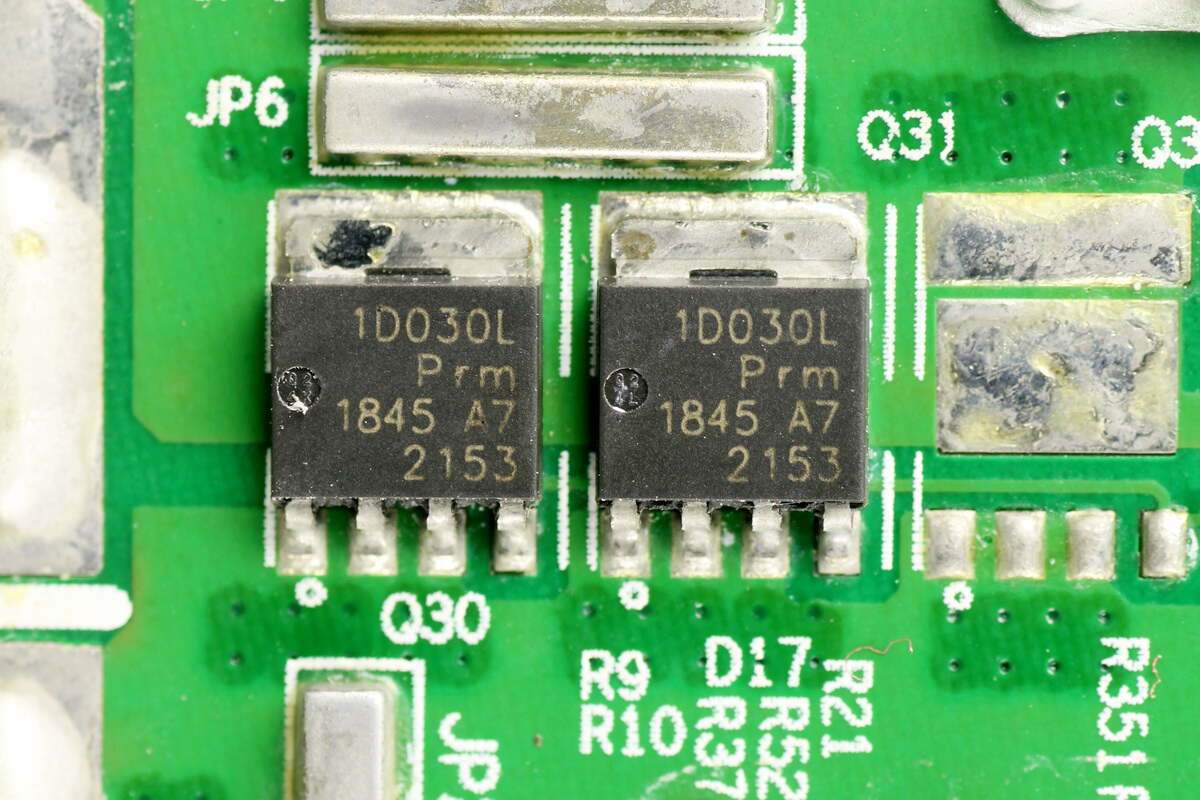

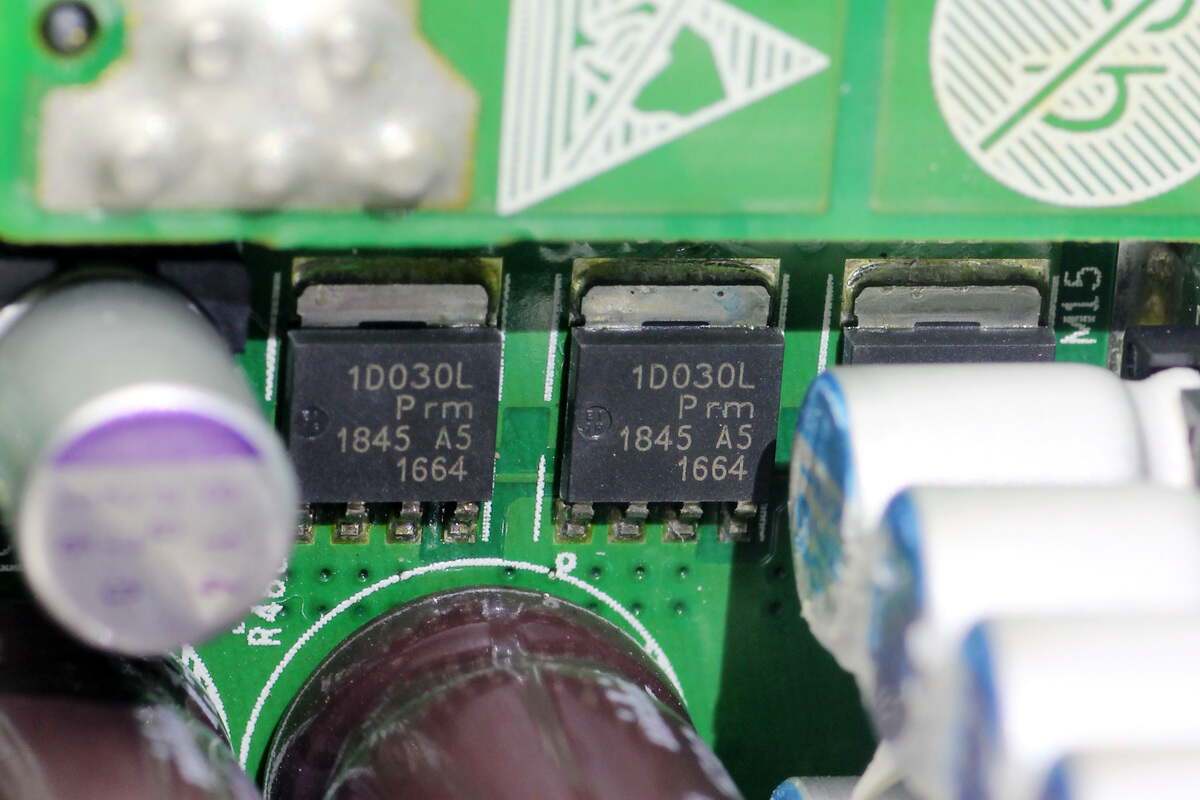

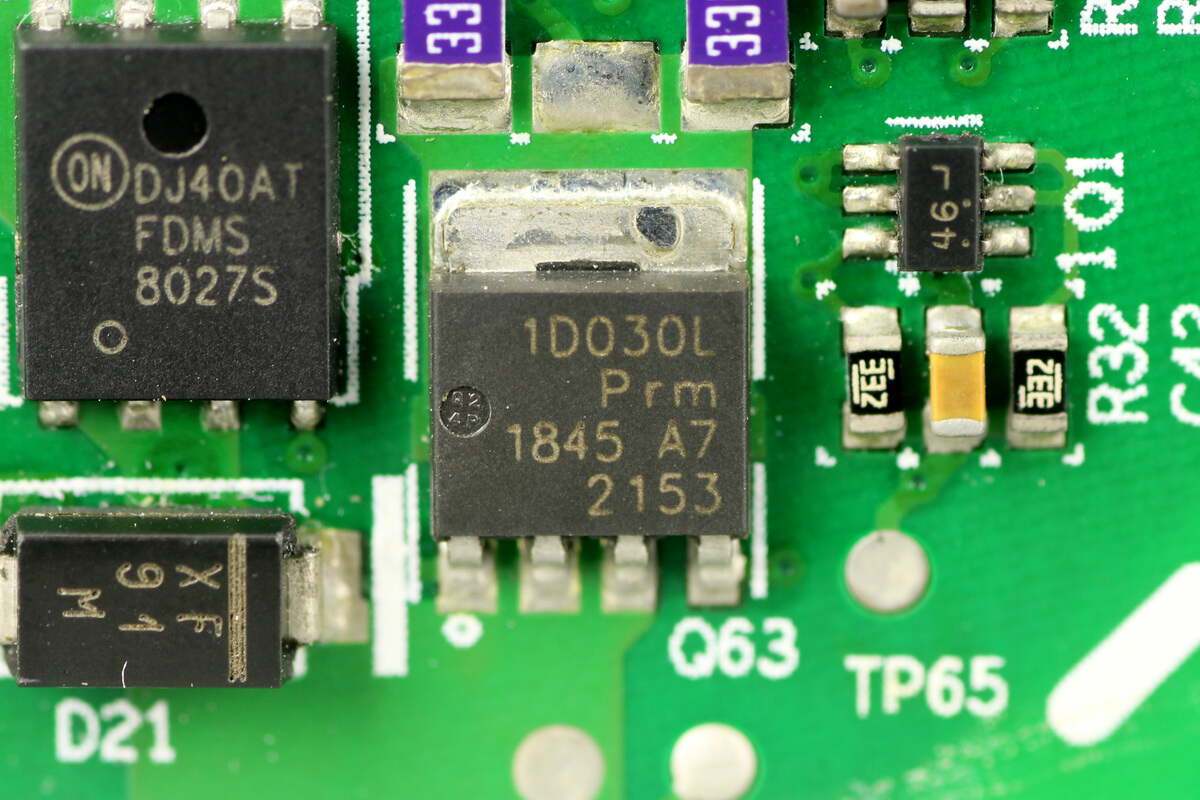

用于输出控制的MOS管来自安世半导体，丝印1D030L，型号PSMN1R0-30YLD，NMOS，耐压30V，导阻1mΩ，采用LFPAK56封装。

另外两颗同型号的MOS管特写。

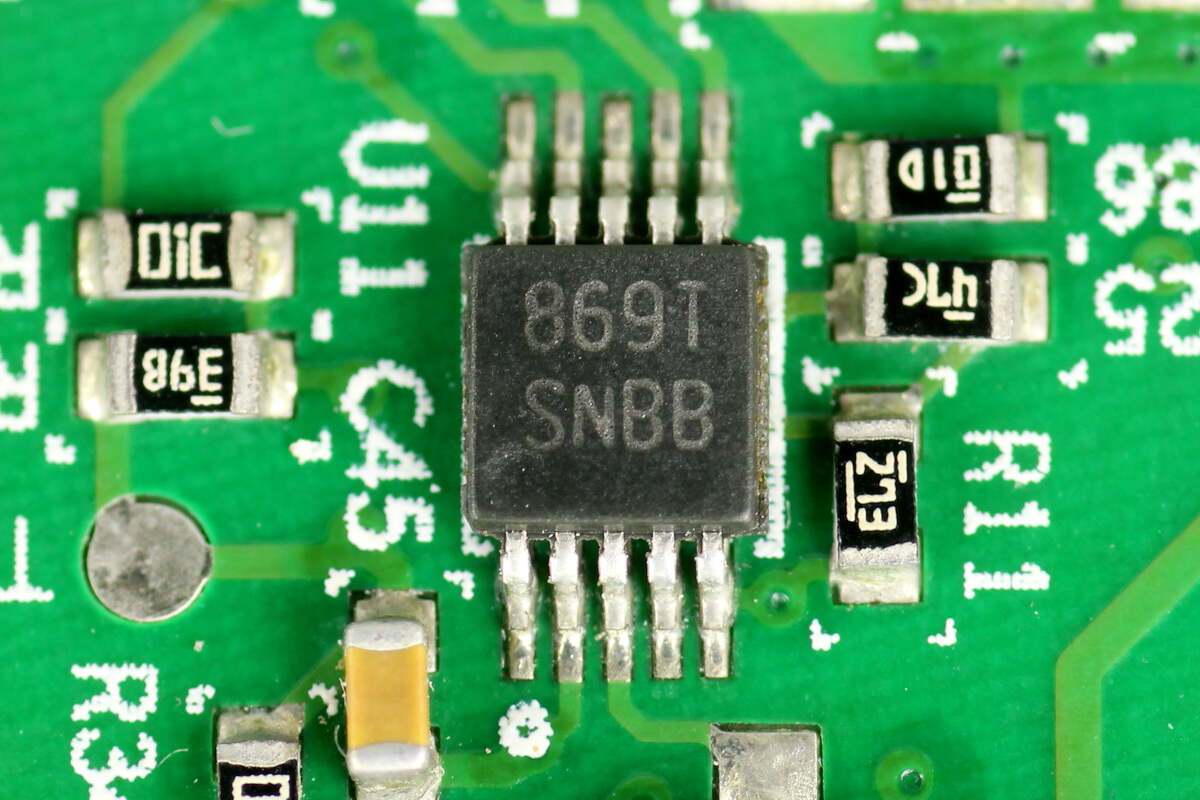

热插拔控制器来自德州仪器，丝印SNBB，型号LM5069，支持9-80V工作电压，具备可调节的电流限制，内置电荷泵和栅极驱动器，具备过流保护功能，具备可调节的欠压锁定和过压锁定功能，采用VSSOP10封装。

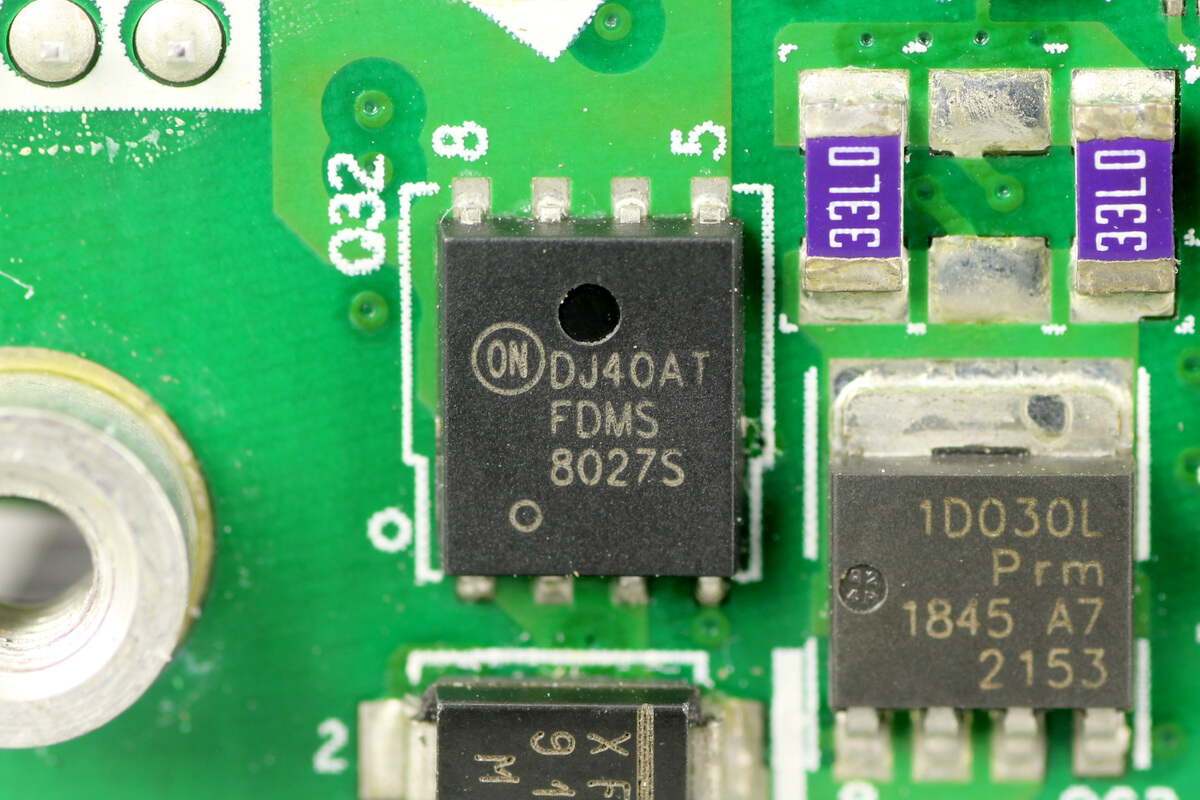

开关管来自安森美，型号FDMS8027S，NMOS，耐压30V，导阻5mΩ，采用Power56封装。

另一颗MOS管使用安世PSMN1R0-30YLD。

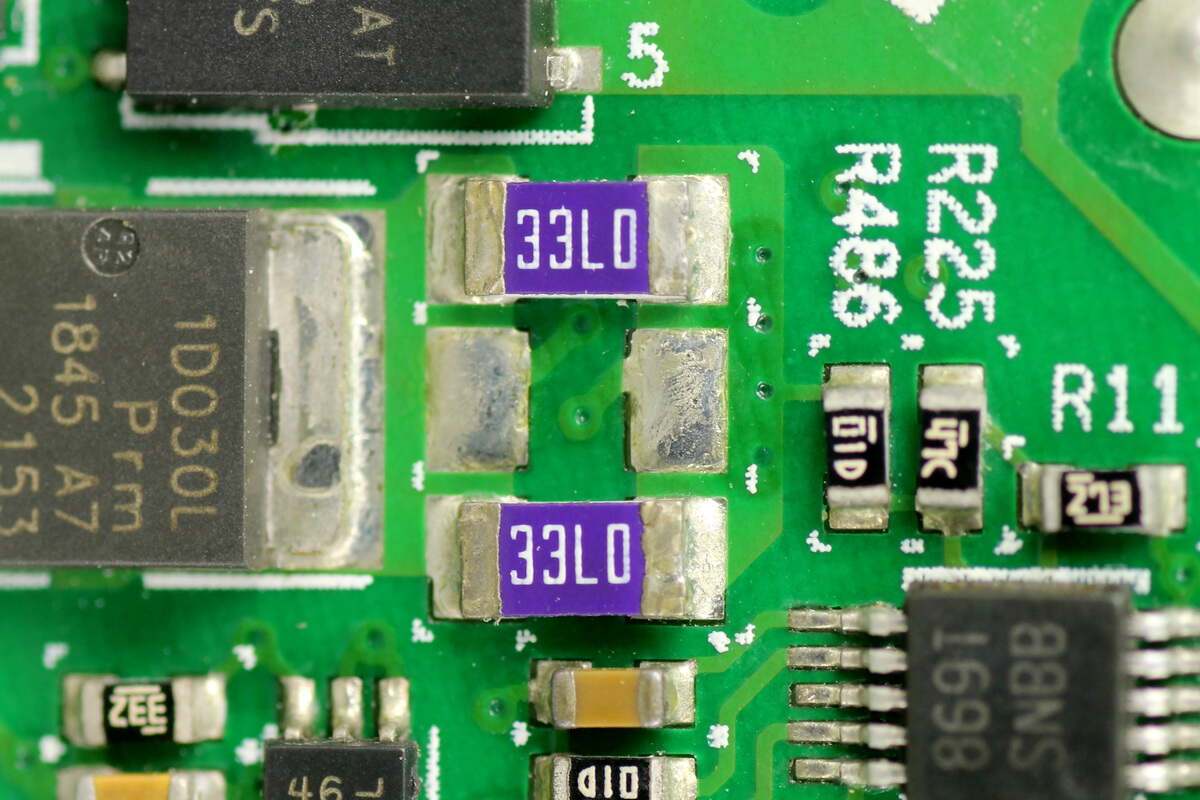

两颗电流取样电阻特写。

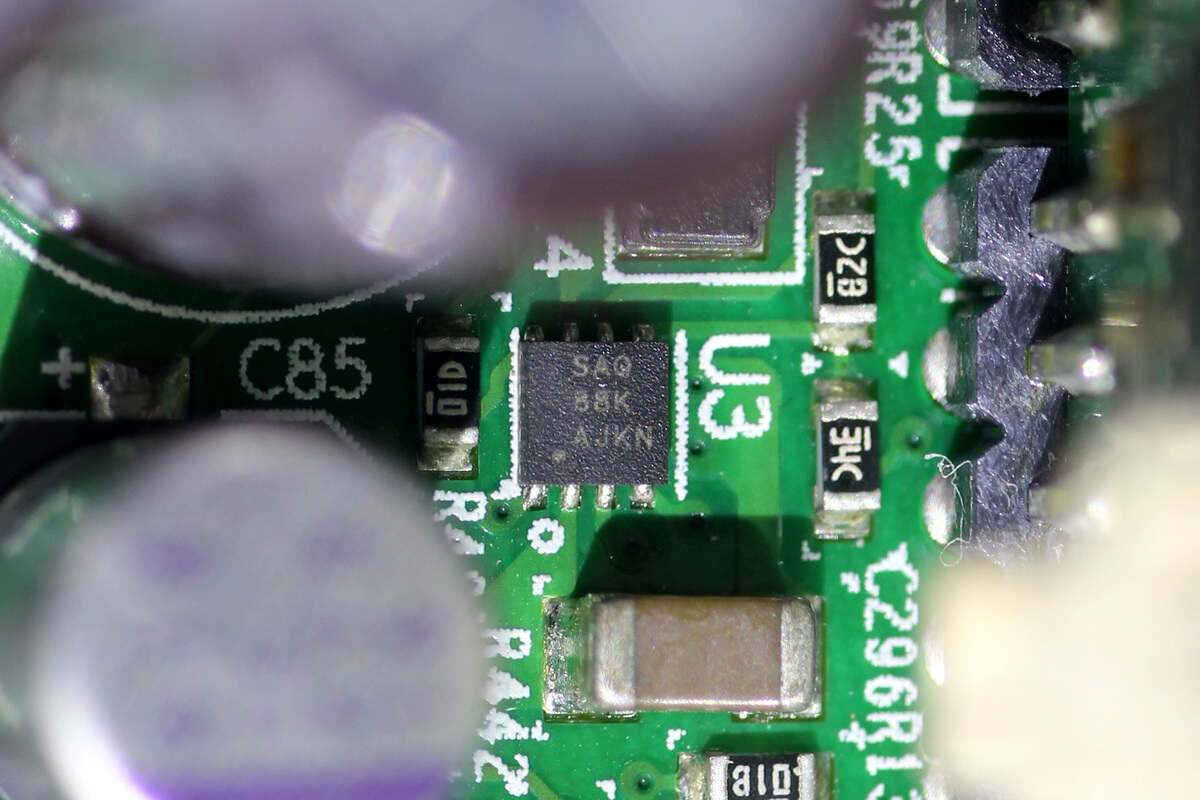

同步降压芯片来自德州仪器，丝印SAQ，型号TPS62125，是一颗支持17V输入电压的同步降压转换器，输出电流300mA，采用WSON8封装。

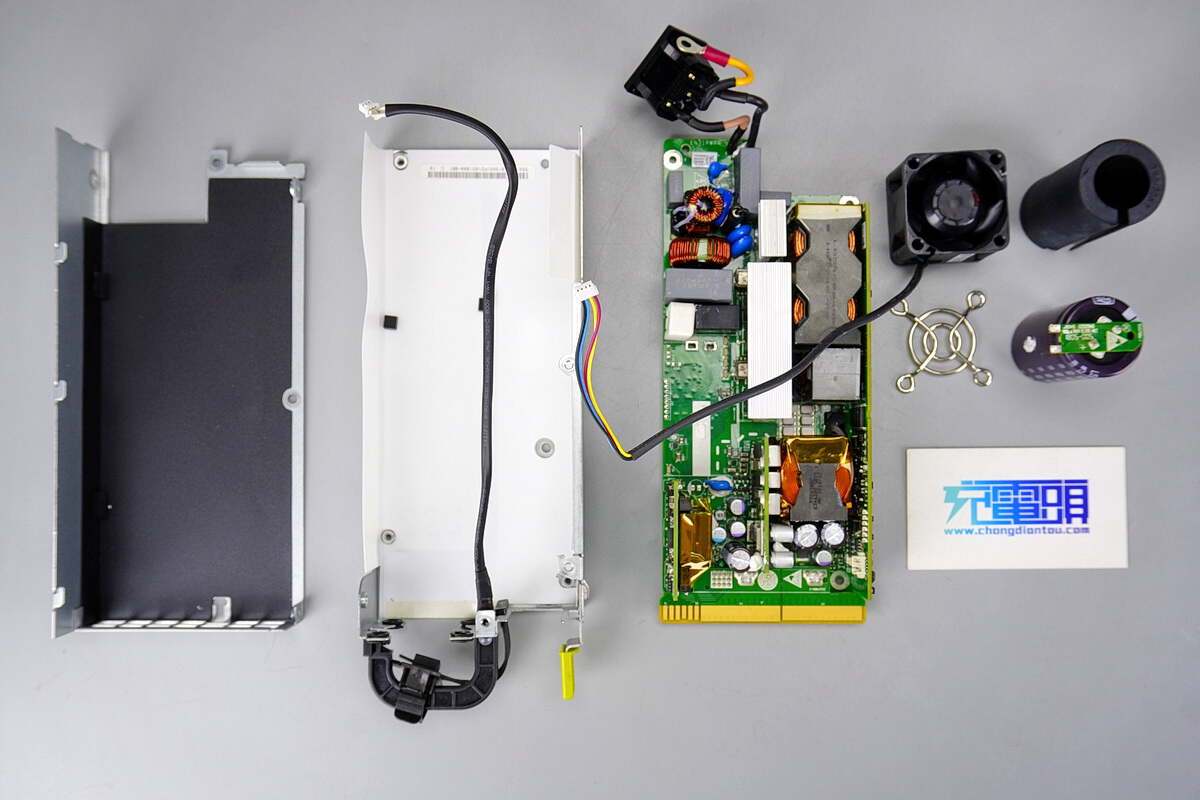

全部拆解一览，来张全家福。

充电头网拆解总结

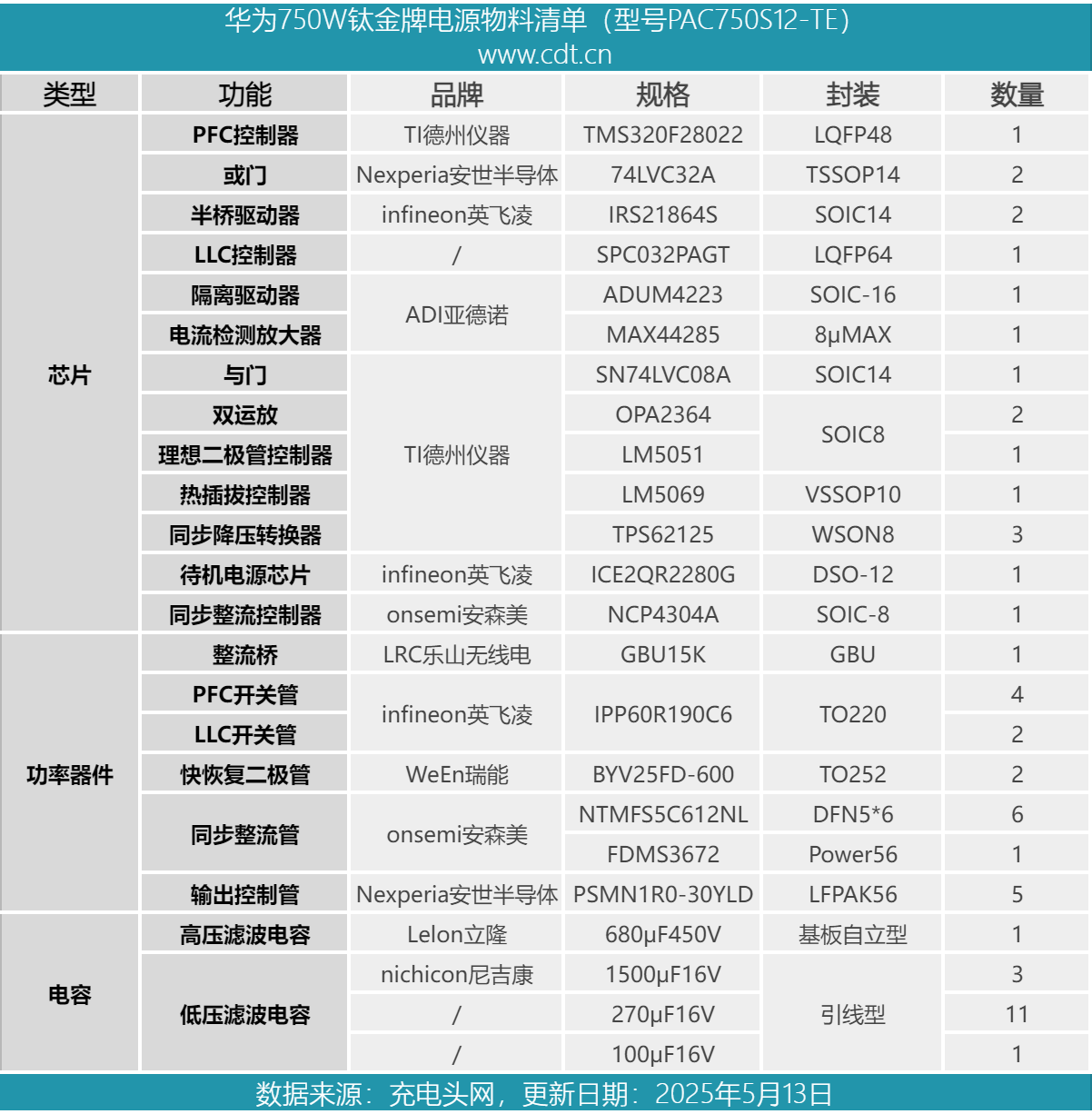

最后附上华为这款750W钛金牌服务器电源的物料清单，方便大家查阅。

华为这款服务器电源型号为PAC750S12-TE，支持220V交流或240V直流输入，输出电压为12V，输出电流为62.5A，输出端设有PCB金手指，连接到服务器供电。电源内部设有温控散热风扇，从输出侧吸入空气，从交流输入端吹出。

充电头网通过拆解了解到，华为这款服务器电源采用图腾柱PFC+LLC架构，PFC控制器使用德州仪器TMS320F28002控制器搭配英飞凌IRS21864S半桥驱动器，使用英飞凌IPP60R190C6开关管，LLC控制器丝印SPC032PAGT，搭配使用亚德诺ADUM4223隔离驱动器。

同步整流管采用安森美NTMFS5C612NL，输出使用电解电容和固态电容配合滤波。待机电源芯片采用英飞凌ICE2QR2280G，使用安森美同步整流控制器和同步整流管。内部做工与用料扎实可靠。
