差分电荷密度（Differential Charge Density, DCD）是电子结构计算中一种非常重要的分析工具，它能够直观地反映电子在不同体系或结构之间的重新分布情况。通过分析差分电荷密度图，我们可以深入理解化学键的形成、电子的转移方向以及材料的电子结构特性。以下将从差分电荷密度的定义、计算方法、分析步骤、应用场景以及可视化方法等方面进行详细阐述，并结合多篇文献和实际案例进行说明。

一、差分电荷密度的定义

差分电荷密度是两个体系（如成键前后、吸附前后等）的电荷密度之差。其数学表达式为：

Δρ(r) = ρAB(r) - ρA(r) - ρB(r)

其中，ρAB(r) 是体系 AB 的电荷密度，ρA(r) 和 ρB(r) 分别是片段 A 和 B 的电荷密度。差分电荷密度图通过颜色变化表示电荷密度的增减，通常红色表示电子增加，蓝色表示电子减少。

二、差分电荷密度的计算方法

差分电荷密度的计算通常基于第一性原理（DFT）方法，使用 VASP、CASTEP、Materials Studio 等软件进行计算。以下是几种常见的计算方法：

1.VASP 软件计算

VASP 是一种广泛使用的 DFT 软件，能够高效地计算差分电荷密度。计算步骤如下：

结构优化：对 AB 体系进行结构优化，确保其处于稳定状态。

单点能计算：分别对 AB 体系、片段 A 和 B 进行单点能计算，得到各自的电荷密度。

差分处理：使用 vaspkit 工具将 AB 体系的电荷密度与 A 和 B 的电荷密度相减，生成差分电荷密度文件（CHGDIFF.vasp）。

可视化：使用 VESTA 软件打开 CHGDIFF.vasp 文件，绘制差分电荷密度图。

2.Materials Studio

Materials Studio 也支持差分电荷密度的计算，其操作步骤包括：

结构优化：对 AB 体系进行结构优化。

单点能计算：分别计算 AB 体系、A 和 B 的电荷密度。

差分处理：使用 chgdiff.pl 命令处理数据，生成差分电荷密度图。

可视化：使用 VESTA 或其他软件进行可视化。

3.CASTEP

CASTEP 是另一种常用的 DFT 软件，其操作步骤如下：

结构优化：对 AB 体系进行结构优化。

单点能计算：分别计算 AB 体系、A 和 B 的电荷密度。

差分处理：使用 chgdiff.pl 命令处理数据，生成差分电荷密度图。

可视化：使用 VESTA 或其他软件进行可视化。

三、差分电荷密度的分析步骤

1.确定分析目标

差分电荷密度的分析通常用于研究成键过程、吸附过程、缺陷效应等。例如，在研究金属–有机框架（MOF）中，电子从金属节点流向有机配体，表明配体作为电子受体。

2.选择合适的计算体系

根据研究目的选择合适的体系。例如，在研究石墨烯上吸附 Si 原子时，可以将石墨烯视为 A，Si 原子视为 B，计算差分电荷密度。

3.计算差分电荷密度

使用上述方法计算差分电荷密度，并生成相应的文件（如 CHGDIFF.vasp）。

4.可视化分析

使用 VESTA 软件打开差分电荷密度文件，通过颜色变化直观地观察电子的重新分布。红色区域表示电子增加，蓝色区域表示电子减少。

5.定量分析

通过积分特定区域的差分电荷密度值，可以估算净电荷转移量。例如，在研究 P 掺杂对二维 SiC 的影响时，可以通过积分 P 原子周围的差分电荷密度值，估算电荷转移量。

四、差分电荷密度的应用场景

1.成键过程分析

差分电荷密度可以用于分析成键过程中的电子转移。例如，在研究 CO 分子与金属表面的相互作用时，差分电荷密度图可以显示电子从金属流向 CO 分子，表明 CO 分子作为电子受体。

2.吸附过程分析

差分电荷密度可以用于分析吸附过程中的电子转移。例如，在研究石墨烯上吸附 Si 原子时，差分电荷密度图可以显示电子从石墨烯流向 Si 原子，表明 Si 原子作为电子受体。

3.缺陷效应分析

差分电荷密度可以用于分析缺陷对材料电子结构的影响。例如，在研究缺陷石墨烯纳米带时，差分电荷密度图可以显示缺陷处的电子重新分布，表明缺陷对材料的电子结构有显著影响。

4.掺杂效应分析

差分电荷密度可以用于分析掺杂对材料电子结构的影响。例如，在研究 Re 掺杂对 Ni₃Al 的影响时，差分电荷密度图可以显示 Re 原子周围的电子重新分布，表明 Re 原子作为电子供体或受体。

五、差分电荷密度的可视化方法

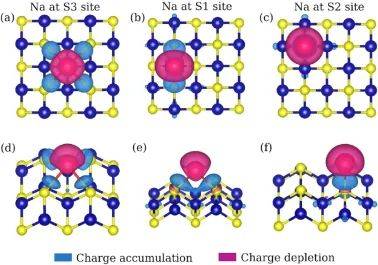

1.三维可视化

使用 VESTA 软件可以生成三维差分电荷密度图，通过颜色变化直观地观察电子的重新分布。例如，在研究 CO 分子与金属表面的相互作用时，三维差分电荷密度图可以显示电子从金属流向 CO 分子，表明 CO 分子作为电子受体。

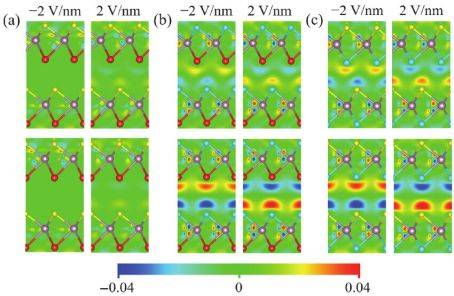

2.二维切面分析

通过选择特定平面，可以生成二维差分电荷密度图。例如，在研究石墨烯上吸附 Si 原子时，二维差分电荷密度图可以显示电子从石墨烯流向 Si 原子，表明 Si 原子作为电子受体。

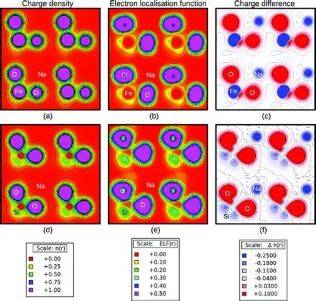

3.等值线图

使用等值线图可以更清晰地观察电子的重新分布。例如，在研究 P 掺杂对二维 SiC 的影响时，等值线图可以显示 P 原子周围的电子重新分布，表明 P 原子作为电子供体或受体。

4.面积积分分析

通过面积积分差分电荷密度值，可以估算净电荷转移量。例如，在研究缺陷石墨烯纳米带时，面积积分差分电荷密度图可以显示缺陷处的电子重新分布，表明缺陷对材料的电子结构有显著影响。Materials Studio
