在埋地金属结构（如管道、储罐）的阴极保护电位测量中，土壤IR降（欧姆电压降） 是导致测量值失真的主要干扰因素，直接影响保护效果评估与腐蚀风险判断。

一、IR降成因

当保护电流（I）流经具有一定电阻率（ρ）的土壤到达结构表面时，会在电流路径上产生电压降：V_IR = I × R_soil（R_soil为土壤电阻）。该压降叠加在真实结构/电解质界面电位（E_corr）上，导致测量值（E_measured）正向偏移：

E_measured = E_corr + I × R_soil

测量点距阳极地床越近、土壤电阻率越高、保护电流越大，IR降干扰越显著，严重时可造成“过度保护”假象，掩盖真实腐蚀风险。

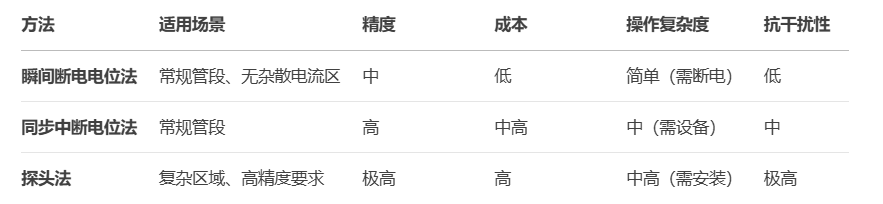

二、3种关键IR降补偿方法对比

1. 通电电位/断电电位法

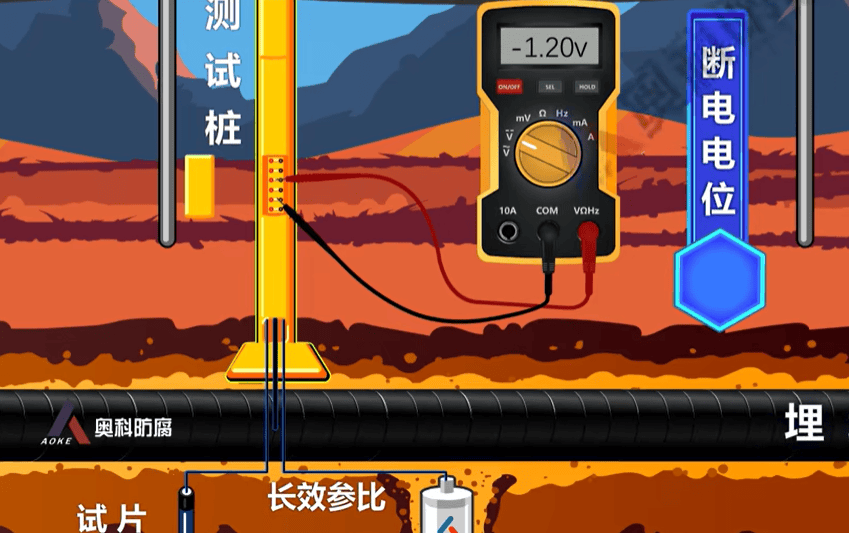

• 原理：瞬间切断阴极保护电流源（<1秒），在电流归零前测量结构电位（断电电位），消除IR降。
• 优势：操作简便，成本低，适用于常规管段。
• 劣势：

①瞬间断电法：需切断所有电流源（包括杂散电流），存在安全风险；无法用于无法断电或存在强杂散电流区域。

②同步中断法：需专用中断器和同步设备，成本较高。

2. 探头法

• 原理：在结构附近埋设测试探头（模拟小阳极），直接测量探头与结构间的无IR降电位（探头与土壤接触面积小，IR≈0）。
• 优势：直接获取真实保护电位，不受外部电流干扰，尤其适用于复杂区域（如套管、绝缘接头处）。
• 劣势：安装成本高，需开挖；探头代表局部点，需合理布点。

三、案例实证

某天然气长输管道恒电位仪输出-1.25V（CSE），常规地表测量电位为-1.30V（CSE），疑似保护不足。采用近参比探头法在关键阀室处实测断电电位仅-0.95V（CSE），证实存在严重IR降干扰（约350mV）。调整保护参数后，探头断电电位达标（-1.05V），避免了该管段因欠保护导致的腐蚀穿孔风险，节省维修费用。

四、选择建议

• 常规监测与验收：优先选用同步中断法（需设备支持）或瞬间断电法（确保安全）。
• 复杂区域/高精度需求：探头法提供最可靠数据。
• 关键防腐点：推荐组合使用探头法与中断法，交叉验证。

精准剥离IR降“面纱”，方能透视埋地钢铁的真实健康状态。
