LED触摸调光系统的功能模式详解

现代LED照明控制系统通过触摸调光技术实现了更加智能化和人性化的操作体验。本系统提供四种不同的调光模式，每种模式都具有独特的功能特点，满足不同场景下的使用需求。

一、模式1：亮度无记忆无缓冲LED触摸无级调光功能

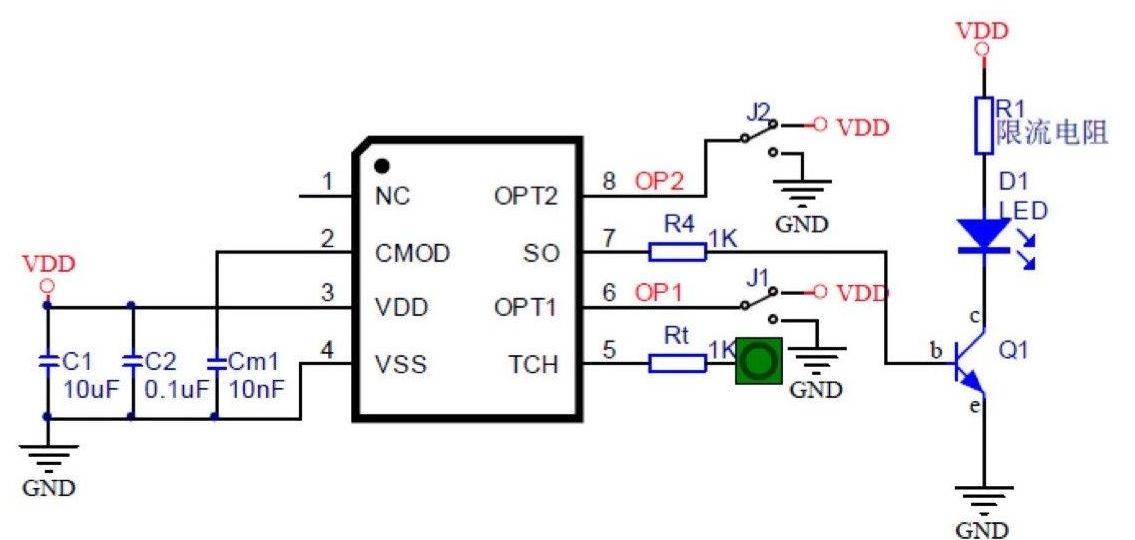

该模式采用TCH触控输入对应SO的PWM调光LED输出方案。系统初始上电时，灯具处于关闭状态。操作逻辑分为短按和长按两种方式：

短按操作（持续时间<550ms）实现开关控制。首次短按灯具以90%占空比亮度开启，再次短按则立即关闭，如此循环。这种无缓冲设计使灯光状态切换瞬间完成。

长按操作（持续时间≥550ms）实现无级调光。调光范围为2%-100%PWM占空比，具有以下特点：

1. 初次长按亮度递增，超过3秒达到最大值

2. 再次长按亮度递减，超过3秒达到最小值

3. 关闭状态下长按会先以90%亮度开启，持续550ms后开始向下调光

该模式支持操作方式自由切换，短按和长按功能互不干扰。无记忆特性确保每次开启都从固定亮度开始，适合需要稳定亮度环境的场所。

触摸芯片推荐

二、模式2：亮度无记忆有缓冲LED触摸无级调光功能

在保留模式1核心功能的基础上，增加了视觉缓冲效果：

1. 开灯时亮度从低值平滑过渡到90%初始亮度

2. 关灯时从当前亮度渐变至完全熄灭

3. 调光过程中的亮度变化采用渐变算法

缓冲时间通常设置在200-400ms范围内，这种设计有效减少了光线突变对人眼的刺激，特别适合卧室、书房等需要保护视力的环境。系统仍保持无记忆特性，每次开启都从标准亮度开始。

三、模式3：亮度有记忆有缓冲LED触摸无级调光功能

这是模式2的升级版本，增加了亮度记忆功能：

1. 断电记忆：系统记录最后一次关闭时的亮度值

2. 上电初始化：首次开启固定为90%亮度

3. 智能调向：记忆亮度>45%时下次调光方向为减光，反之为增光

记忆功能通过非易失性存储器实现，在突然断电情况下仍能保存数据。调光方向智能判断机制使操作更符合直觉，用户无需记忆上次的调光方向。

四、模式4：LED三段触摸调光功能

该模式采用固定档位设计，具有以下特点：

1. 循环顺序：关闭→10%→40%→100%→关闭

2. 快速切换：每次点击立即切换到下一档位

3. 无过渡效果：档位切换为瞬时完成

三段调光模式操作简单直观，适合需要快速切换固定亮度档位的场景，如走廊、楼梯间等公共场所。各档位亮度值经过优化设计，确保不同环境下的适用性。

技术实现细节：

1. PWM调光控制

- 频率范围：200Hz-20kHz（避免可见闪烁）

- 分辨率：8位或更高（实现平滑调光）

- 死区时间控制：确保开关管安全

2. 触摸检测电路

- 电容式感应技术

- 防误触算法

- 环境自适应校准

3. 亮度缓冲算法

- 采用S型曲线过渡

- 可编程过渡时间

- 中断保护机制

4. 记忆存储方案

- EEPROM存储（≥10万次擦写）

- 数据校验机制

- 异常恢复功能

应用场景建议：

1. 模式1：商业照明、展示橱窗

2. 模式2：儿童房、阅读区域

3. 模式3：卧室、客厅主照明

4. 模式4：公共区域、走廊照明

系统优势分析：

1. 多种模式可满足不同用户需求

2. 无级调光实现精确亮度控制

3. 缓冲设计提升使用舒适度

4. 记忆功能增强用户体验

5. 硬件设计确保稳定可靠

维护与注意事项：

1. 避免液体接触触摸区域

2. 定期清洁触摸表面

3. 长时间不用建议断电

4. 系统升级需专业人员操作

这套LED触摸调光系统通过四种工作模式的组合，实现了从简单到复杂、从基础到高级的完整调光解决方案，能够满足绝大多数室内照明场景的需求。其模块化设计也便于后续功能扩展和个性化定制。
