前言

近年来，简约化的无主灯照明设计在家居和商业空间中广受欢迎，线性灯带和隐蔽式灯槽越来越多地被应用于现代化装饰中。而传统LED驱动电源往往因体积较大、散热需求高而难以做到隐藏安装，设计师在追求空间美感和高效照明之间往往面临着多种困扰。同时能源效率和电磁兼容标准日趋严格，行业亟需一种既能满足节能减排要求，又便于隐藏布置的超薄高效LED驱动方案。

Power Integrations（以下简称：PI）近期推出了一款超薄、尺寸非常小的条形LED电源参考设计DER-1038，这款方案高度低于16 mm，无需外部散热片即可在55 ℃环境下稳定工作，接下来充电头网将详细介绍一下这款方案。

PI DER-1038

DER-1038是一款面向工业与智能照明的输出100W、24V恒压LED驱动参考设计，其输入电压覆盖198Vac-305Vac，标称输出为24V/4.17A，能够在230Vac满载条件下实现超过92%的转换效率。

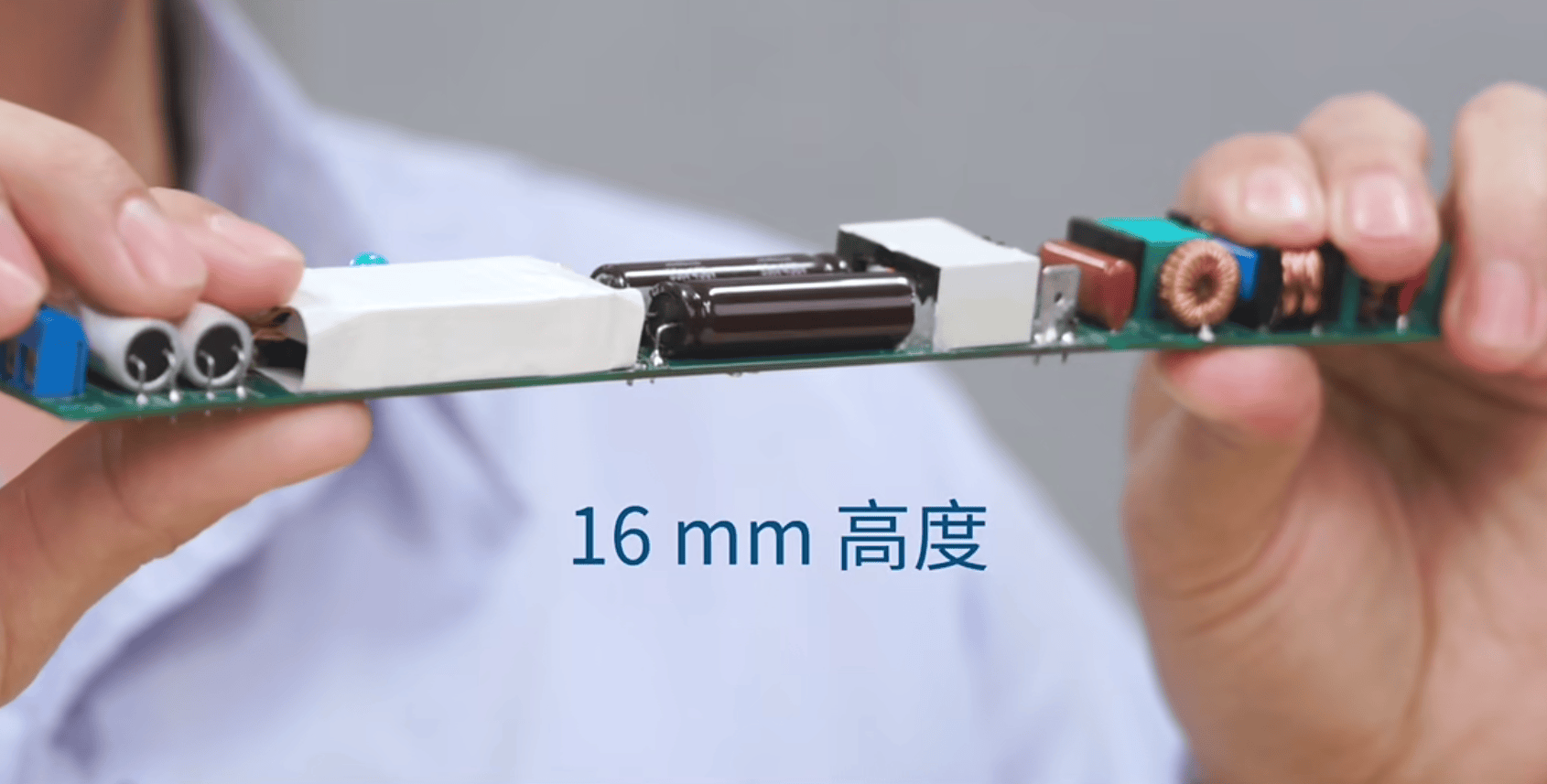

据了解，该方案整机高度低于16 mm，长为249.4mm，宽为25.2mm，无需外部散热片即可在55 ℃环境下稳定工作。

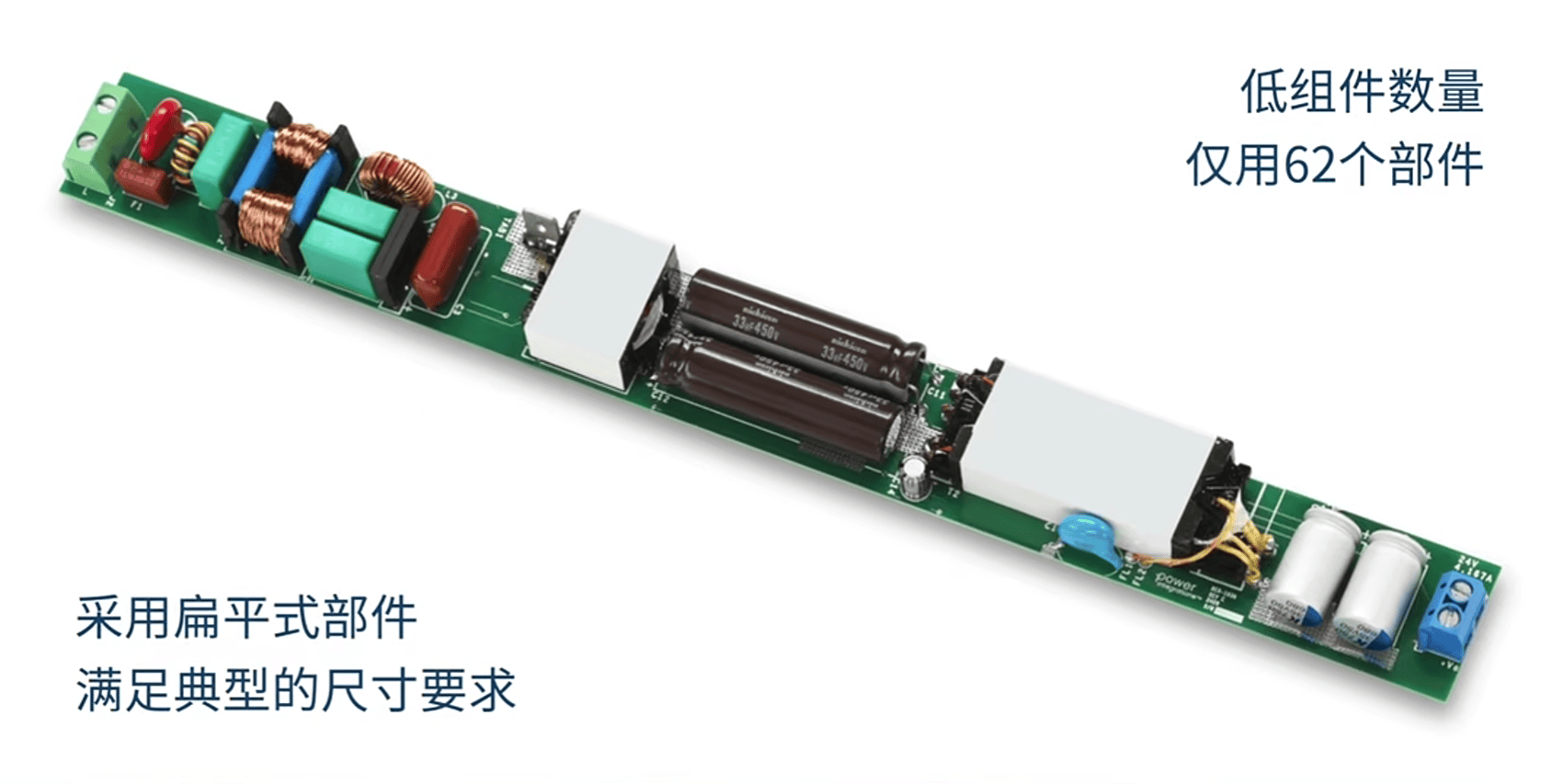

同时该方案整机仅由62个元器件组成，较传统LLC半桥方案大幅简化了物料清单和PCB尺寸。

在前级PFC环节，DER-1038采用了 PI 的HiperPFS-4系列芯片PFS7624C，该器件集成600 V功率MOSFET与CCM PFC控制器，并通过专有的无损电流检测技术免去外部检测电阻，实现了在整个输入电压范围内大于0.93的功率因数和低于10%的总谐波失真。该系列芯片运用数字化峰值检测与功率因数增强技术，同时具备轻载下高达95%以上的效率和低于60 mW的空载功耗，大幅降低了系统的热管理和EMI滤波需求。

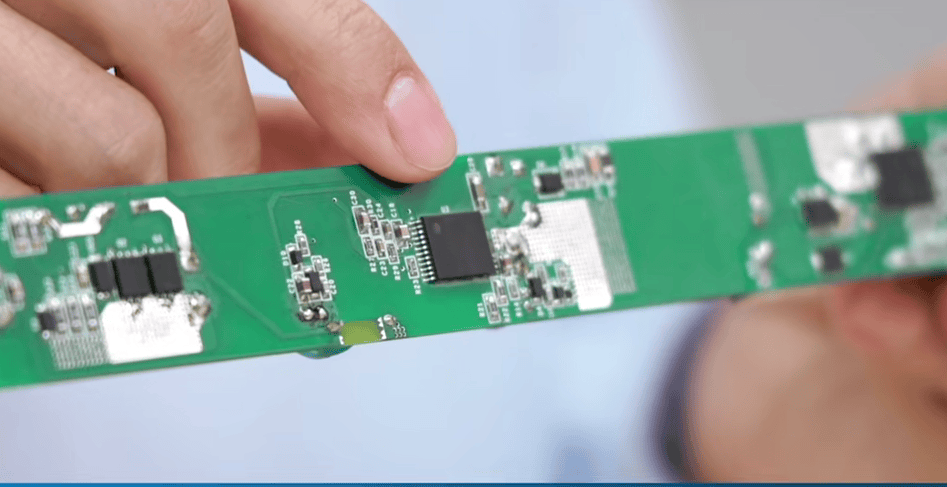

隔离式后级则基于InnoSwitch4-QR（INN4277C-H182）反激拓扑，该IC在单片24-引脚扁平封装中集成了750 V PowiGaN开关管、FluxLink隔离反馈、同步整流驱动及次级控制器，支持恒压/恒流双模式输出及0-10 V、PWM、DALI多种调光方式，使灯具设计更灵活。InnoSwitch4-QR的准谐振（QR）工作模式结合GaN低损耗器件，进一步提升了系统效率和功率密度，使得整机无需散热片也能满足严苛的温升要求。

得益于超薄化和高集成度设计，DER-1038特别适用于空间受限且需隐藏安装的线性灯带、暗槽灯、家具背光及展示柜照明等场合。该产品的超高效率与高功率因数特性，不仅满足节能与环保法规，也能无缝接入智能家居和商业楼宇自动化系统，为室内照明产品提供可靠、高性能的动力支撑。

充电头网总结

DER-1038通过将PFC与隔离式反激高度集成，结合GaN器件与先进控制技术，实现了“小体积、高效率、无频闪、易调光”四位一体的LED驱动新方案。该方案不仅简化了灯具设计、降低了物料成本，更在绿色节能与消费者体验方面带来了非常好的提升。
