随着第三代半导体SiC器件在工业激光电源中的广泛应用，500kHz以上高频LLC谐振拓扑的测试面临新的挑战。本文针对某80A输出工业激光电源系统，详细阐述采用高频电流探头测试开关波形、谐振腔相位及动态响应的关键技术。

一、测试设备选型与配置

1. 探头选型要求

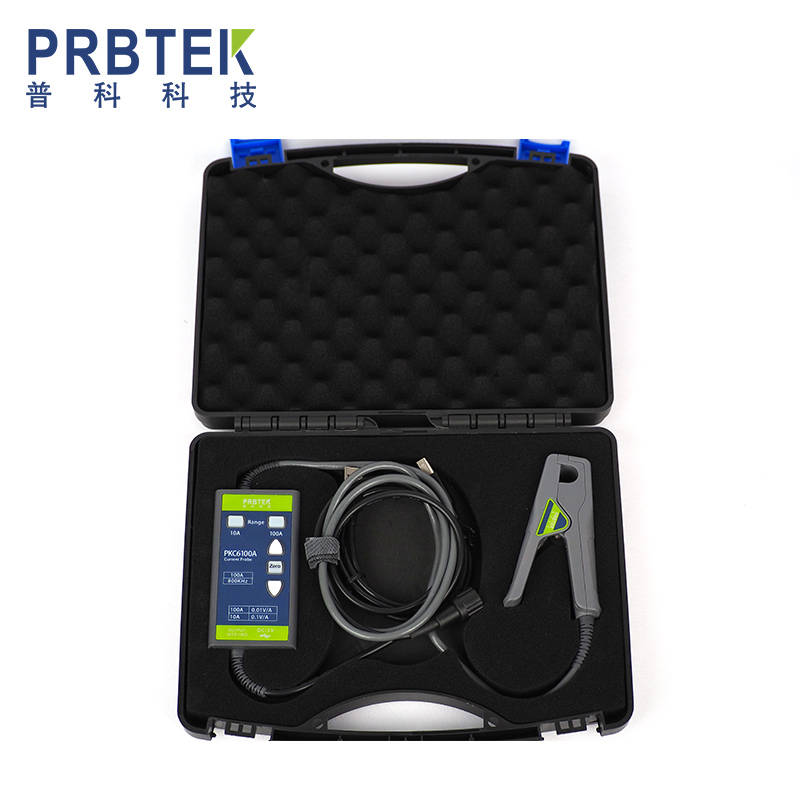

• 带宽≥100MHz（推荐某品牌PKC6100B）
• 额定电流≥100A（考虑80A额定+20%裕量）
• 最小分辨率≤10mA（满足SiC器件快速开关需求）

1. 系统搭建
2. graph LR
3. 示波器-->电流探头-->谐振腔
4. 电源控制器-->同步触发
5. 电子负载-->动态波形

二、核心测试项目与流程

（1）高频开关电流波形测试

操作步骤：

1. 将探头钳置于SiC MOSFET源极
2. 设置示波器采样率≥2.5GS/s
3. 开启20MHz带宽限制功能
4. 测量关键参数：

• 上升时间（典型值<15ns）
• 振铃幅度（应<10%峰值）

注意事项：

• 需采用差分测量消除共模干扰
• 推荐使用同轴电缆缩短接地回路

（2）谐振腔电流相位分析

测试方法：

1. 双探头同步测量：

• 通道1：变压器原边电流
• 通道2：谐振电容电压

1. 启用示波器XY模式观察李萨如图形
2. 相位差计算公式：
3. ΔΦ=arcsin(A/B)×(180°/π)
4. 其中A为椭圆短轴，B为长轴

典型数据：

• 额定负载时相位差应保持45°±5°
• 轻载时可能达到60°

（3）动态负载响应测试

测试流程：

1. 配置电子负载阶跃变化（20%-80%-20%）
2. 捕获三个关键时段：

• 瞬态响应时间（目标<5μs）
• 过冲幅度（应<15%）
• 稳态恢复精度

1. 数据分析要点：

• FFT分析频谱成分
• 比较SiC与Si器件的恢复特性差异

三、关键技术难点解决方案

1. EMI干扰抑制

• 采用铁氧体磁环滤波
• 推荐PI型滤波器参数：
• L=100nH, C=10nF×2

1. 探头安装误差修正

• 位置误差应<5mm
• 延时校准公式：
• t_cal=(l×ε_r^0.5)/c

四、测试报告规范

应包含：

1. 温升数据（25℃/65℃对比）
2. 效率曲线图（含不同负载点）
3. 关键波形截图标注：

• 时间刻度：200ns/div
• 电流刻度：20A/div
