一、定位与核心功能

DJ-ZB2漏电继电器是一种用于检测线路触（漏）电并发出机械开闭信号至控制电路的电气安全设备。其核心功能包括：

漏电保护：通过零序电流互感器检测线路中的漏电电流，当电流超过设定值时，继电器动作切断电源，防止设备损坏和电气火灾。

触电保护：在低压配电系统中，当人体触电时，继电器迅速切断电源，避免触电事故。

分级保护：动作时间分为快速型和延时型，可与断路器、交流接触器等设备组合，实现干线和支线的分级保护。

二、技术参数

额定电压：

支持 AC220V、AC380V、AC660V、AC1140V 等多种电压等级，适应不同电网需求。

额定电流：

覆盖 16A、25A、40A、80A、100A、200A、800A 等规格，满足不同负载需求。

动作电流：

可调范围 30~500mA

动作时间：

快速型：≤0.1秒，适用于对时间敏感的场景。

延时型：0.2~2秒，适用于分级保护中的支线保护。

零序孔径：

根据型号不同，零序孔径有 Φ25、Φ45、Φ100、Φ150 等规格，适配不同线径的零序电流互感器。

触点容量：

输出触点能断开不大于 250V、时间常数为5±0.75mS 的直流有感负荷电路 50W，或电压不大于 250V 的交流电路 50VA，可长期接通 5A。

功率消耗：

额定电压下均不大于 5W，节能设计。

环境适应性：

工作温度范围 -10℃~+50℃

海拔高度不高于 3000米。

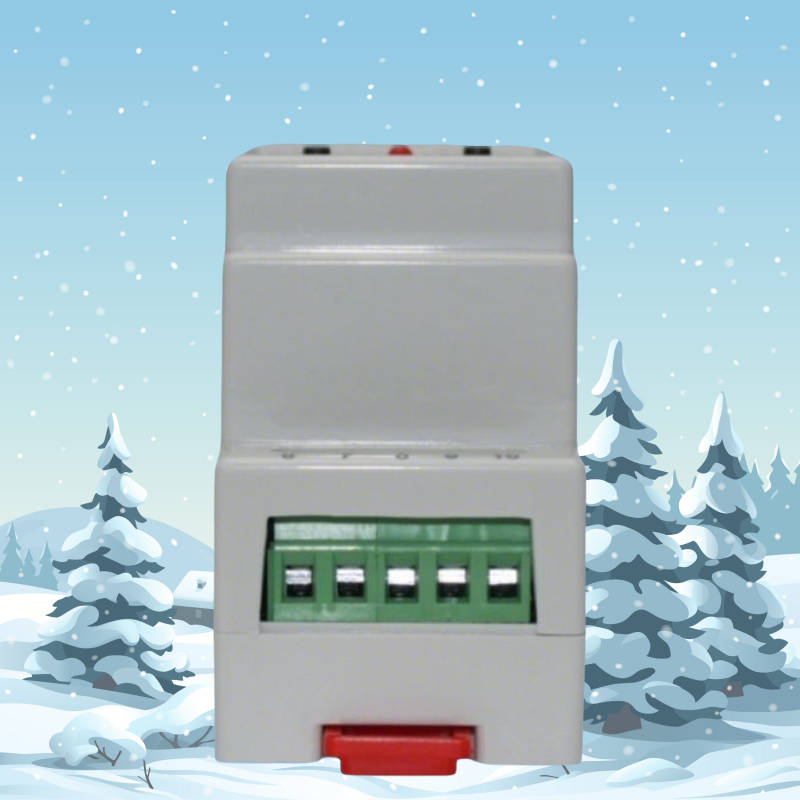

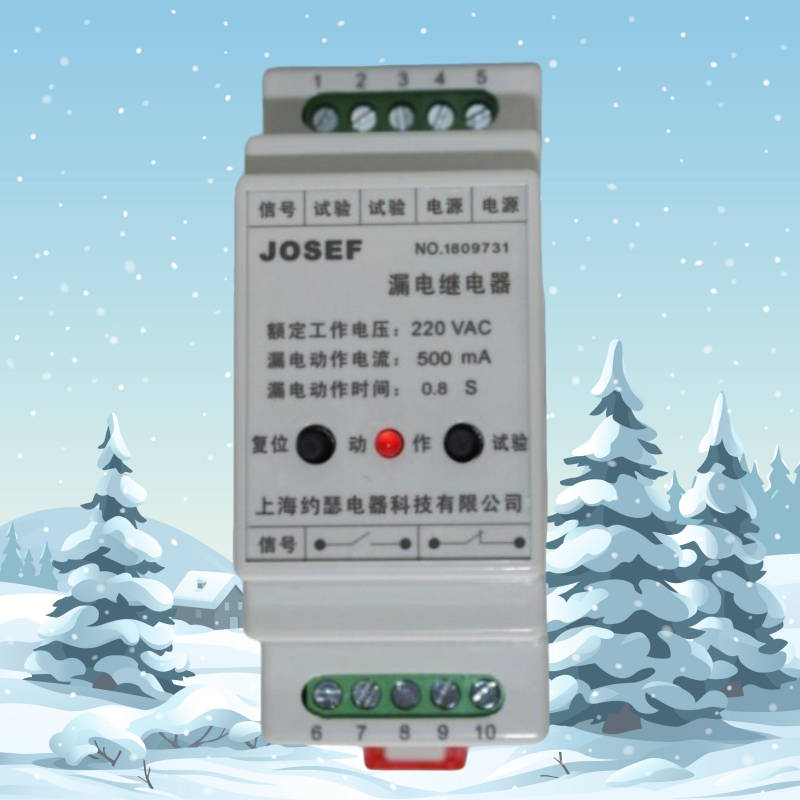

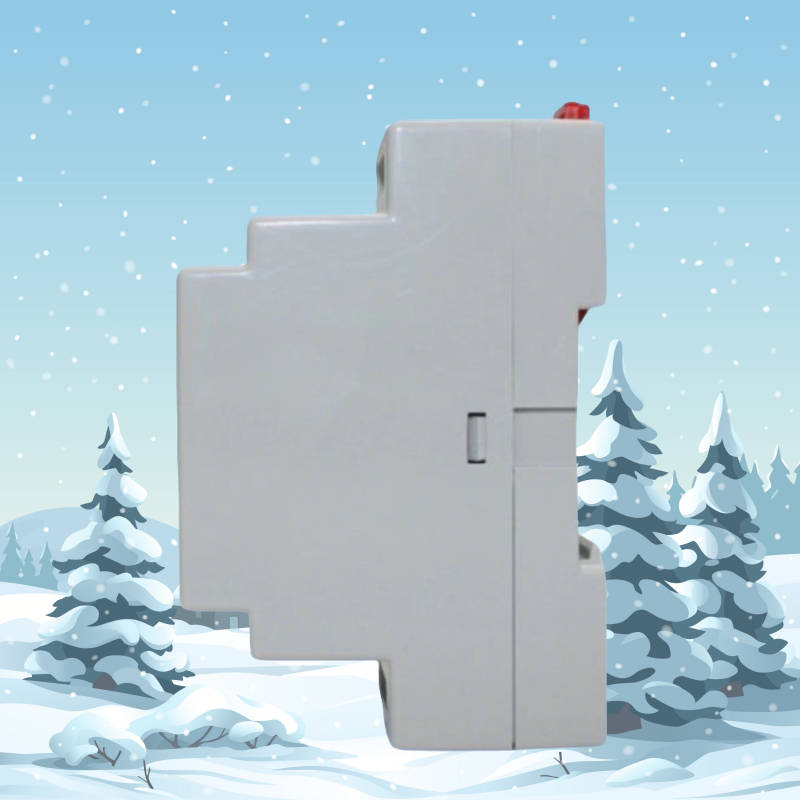

DJ-ZB2 DH-50L

DJ-ZB1 DH-30L

DJ-ZB3

DJ-ZB2

DJ-ZB1

DJ-ZB2 100mA 0.3s

DJ-ZB2-16A Φ25

DJ-ZB2-200A Φ45

DJ-ZB2-25A Φ25

DJ-ZB2-32A Φ25

DJ-ZB2-40A Φ25
