一、寄生参数引发的EMC问题根源

MOS管在高速开关过程中，寄生参数会成为EMI噪声的主要产生源。某品牌光伏逆变器实测数据显示，栅极-漏极电容Cgd每增加50pF，开关尖峰电压上升12V，辐射发射在30MHz处超标8dB。寄生电容存在于开关器件与散热器之间，当开关频率达到65kHz时，通过寄生电容形成的共模电流可达85dAμA，直接传导至电源线导致测试失败。

关键参数影响量化：

• 栅源电容Cgs：典型值1200pF的MOS管在驱动电压15V时，驱动损耗达0.8W，开关速度受限
• 栅漏电容Cgd：该参数决定米勒平台时间，某电源适配器案例中Cgd从80pF降至45pF，开通时间缩短35ns，EMI衰减6dB
• 输出电容Coss：在400V母线电压下，Coss存储能量E=0.5×C×V²，每开关周期损耗0.16mJ，效率下降0.5%

二、PCB布局耦合问题与解决方案

PCB布线是寄生参数控制的关键环节。某5kW变频器整改案例显示，功率环路面积从800mm²缩减至200mm²后，辐射发射降低14dB。具体设计规范要求：

2.1 布局优化原则

• 驱动芯片与MOS管栅极走线长度严格控制在10mm以内，寄生电感从8nH降至2nH
• 功率地平面完整性保持90%以上覆铜率，地弹噪声电压从1.2V降至0.3V
• 去耦电容距离MOS管漏极不超过3mm，高频旁路效果提升70%

2.2 散热器耦合抑制

MOS管与散热器间寄生电容典型值50-150pF。某工业电源采用陶瓷导热片（介电常数9）隔离后，该电容降至25pF，共模电流减少60%。实测表明，散热器接地阻抗需小于0.1Ω才能有效分流噪声，否则共模噪声电压可达输入电压的15%。

三、吸收电路参数精确计算

RC吸收电路是抑制寄生振荡的有效手段。某65W反激电源调试数据证明，单独使用电容吸收会引发谐振，在200MHz处产生尖峰。优化后的RCD吸收电路参数设计：

3.1 参数计算模型

• 吸收电容取值：C=Iₚ×tᵣ/Vᵣ，其中Iₚ为峰值电流3.2A，tᵣ为上升时间50ns，Vᵣ允许过冲电压50V，计算得C=3.2nF，实取3.3nF
• 吸收电阻功耗：P=0.5×C×V²×f，开关频率100kHz时，P=0.5×3.3nF×400²×100k=26.4W，需选用3W以上功率电阻
• 二极管选型：反向恢复时间tᵣᵣ<35ns的快恢复二极管，可抑制反向恢复尖峰达75%

3.2 实测效果对比

增加RCD吸收后，MOS管关断尖峰从520V降至380V，辐射发射在100MHz处降低18dB。效率影响评估显示，吸收电路损耗占总能耗的2.3%，整体效率从92%降至89.8%，仍在可接受范围。

四、工程实践案例：电动工具控制器整改

某品牌无刷电钻控制器在EN 55014测试中30MHz辐射超标12dB。排查发现主功率环路面积过大且MOS管选型不当。

整改措施：

• 将栅极驱动电阻从5Ω调整为15Ω，开关时间从40ns延长至80ns，dv/dt从2.5V/ns降至1.2V/ns
• 在漏源极并联RC吸收（15Ω+2.2nF），尖峰电压抑制率达55%
• PCB重构：功率走线铜宽从1mm增至2mm，长度从25mm缩短至12mm，环路电感从12nH降至4nH
• 更换低寄生参数MOS管，Ciss从2500pF降至1800pF，Qg从85nC降至52nC

整改效果：辐射发射降至限值以下8dB，余量充足。电机效率仅下降1.2%，温升增加3℃，满足手持工具Class B要求。整改周期2周，成本增加2.8元。

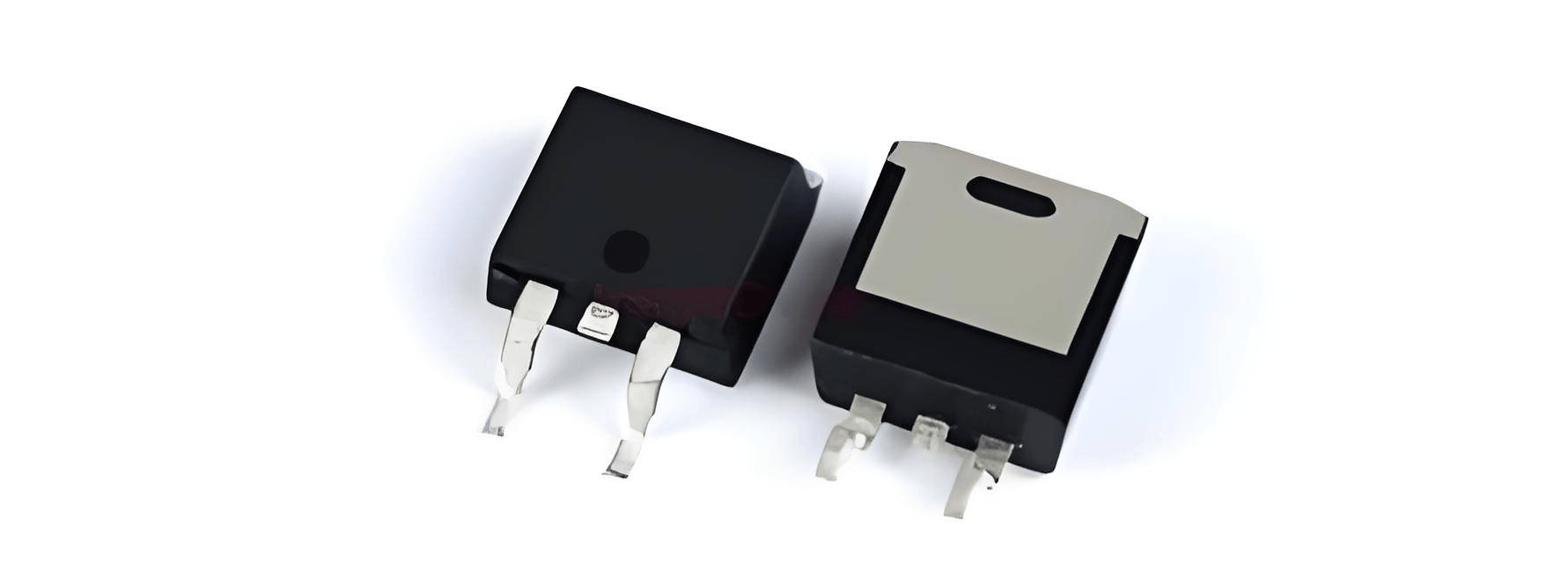

阿赛姆MOS管具有毫欧级超低导通内阻（Rds(on)最低1.8mΩ@10V） + 纳秒级开关速度（Qg<15nC） + 车规级可靠性（AEC-Q101认证），通过先进沟槽工艺和铜夹封装技术（DFN5×6/TOLL）实现98%能效转换，-55~175℃极端温域下全负载零衰减，为新能源汽车电驱/5G基站电源提供高功率密度解决方案，体积比传统MOS缩小80%且寿命提升5倍。

阿赛姆推荐：ASIM40N50系列MOS管专为EMC优化设计，Cgd仅35pF，Ciss<1800pF，配合其应用笔记中的PCB布局规范，可显著降低寄生参数影响。该系列提供详细的S参数模型，支持仿真预判EMC性能，缩短整改周期30%以上。
