示波器使用波形记录中的数据在示波器屏幕上构建和显示波形。但是，由于 示波器连续获取采样加入波形记录，每个波形记录从输入信号的一个随机点 开始。这意味着波形记录采样值一直不断变化，这会导致已显示的波形不稳 定或带有抖动。无法准确测量不稳定的波形，以产生此种显示，除非为非常 广泛的测量（信号类型，大约为峰值到峰值信号幅度）。

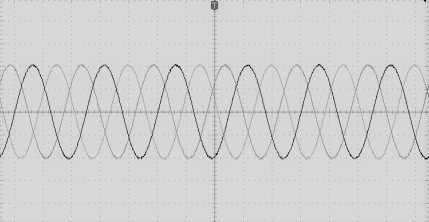

图 1: 未触发显示

需要一种方式来设置示波器以检测或触发相同信号条件或呈现每次波形采 集的输入信号，并将采样存储在波形记录中，使相同信号条件在波形记录中 在相同采样时间位置。

trigger（触发）将对示波器何时检测已定义波形条件进行设置，如在信号上 升边沿的特定信号电压电平时。示波器使用该触发条件将波形采样存储到 波形记录中，这样符合触发条件的信号采样点将在波形记录中的相同位置。 显示时，每次采集的波形记录将显示相同触发点的波形，这样会在屏幕上显 示稳定的波形。

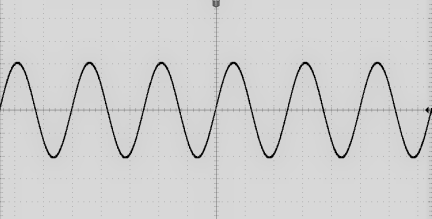

图 2: 触发显示

了解并使用触发很可能是快速显示并分析波形所需的最重要的技能。触发 条件可以很简单，如从低电平到高电平（正斜率）时信号通过特定电压电 平。触发条件也可以非常明确，如当信号电平下降，以及当信号单次脉冲宽 度小于指定时间。

波形记录中的触发点同样会设置波形记录中的零时间参考点。默认情况下， 波形记录中的触发点位于波形记录的中心。这意味着，一半的记录会显示触 发条件前的信号波形（预触发），另一半则会显示触发条件后的波形（触发 后）。

预触发数据可以帮助您排除信号问题。例如，要找到测试电路中出现多余毛 刺的原因，可触发毛刺信号并观察预触发波形。通过分析毛刺产生之前所发 生的数据，可以找出有助于发现毛刺来源的信息。

触发斜率和电平概念

示波器必须先检测斜率和电平条件，然后才能触发并显示平稳波形。

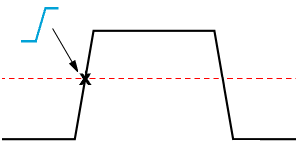

显示平稳波形所需的最低触发条件为信号斜率和门限电平。斜率可设置示 波器以在信号的上升或下降边沿查找触发点。电平可设置触发点出现在边 沿上的位置。

触发 Slope（斜率）可设置示波器以在信号的上升或下降边沿查找触发事 件。

触发门限 Level（电平）（或只是电平）为斜率的信号幅度值，必须发生以使 示波器触发信号。

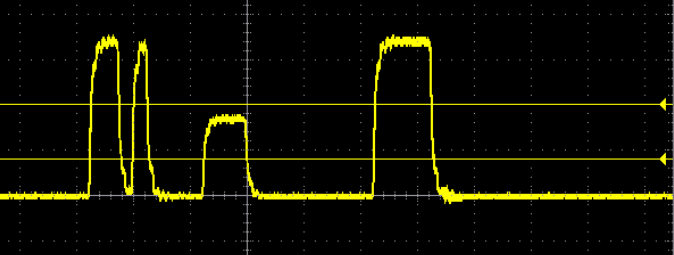

欠幅触发需要两个门限以定义信号必须通过才能被视为有效（非欠幅）信号 的两个电平。

屏幕最右侧的箭头标示了信号门限电平。

旋转 Trigger Level（触发电平）旋钮更改门限电平并暂时显示一条长水平线 （或为欠幅触发显示两条线）穿过波形以显示与整体波形有关的触发电平。
