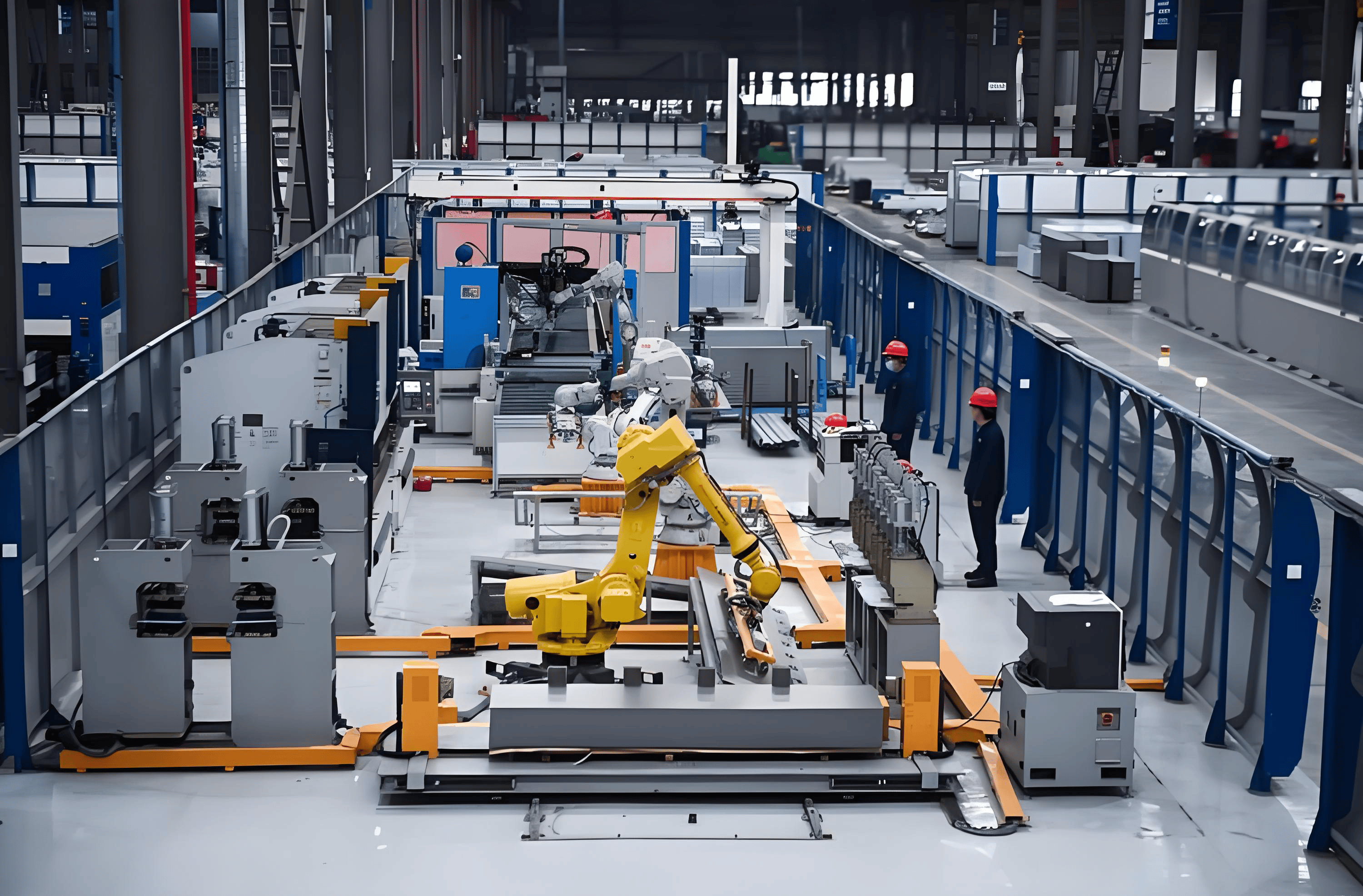

在工业控制系统中，静电放电（ESD）防护是保障产线稳定运行的关键环节。然而许多工程师在选型时陷入困惑：TVS二极管与ESD二极管名称相似，却导致保护效果天差地别——有人用TVS管防护USB接口导致信号失真，有人用ESD管应对浪涌造成器件炸裂。本文基于真实型号与量产数据，系统解析两者在工业场景下的本质差异与协同部署策略。

一、核心定义与物理机制区分

TVS二极管：大功率能量吸收器

TVS（Transient Voltage Suppressor）专为吸收高能量瞬态威胁设计，如雷击浪涌、电源切换、感性负载反电动势。其内部采用大面积PN结结构，雪崩击穿时导通路径宽，可承受数百至数千瓦峰值功率。阿赛姆SM8566J系列采用SMC封装，峰值脉冲功率达6600W（10/1000μs），可吸收270A峰值电流，专为工业24V电源入口雷击防护设计。

ESD二极管：高速精密钳位器

ESD二极管专注防护纳秒级静电放电，能量极低（纳焦级）但电压极高（±30kV）。其核心价值在于亚纳秒响应与超低电容。如阿赛姆ESD5M020TR-5L响应时间仅0.5纳秒，结电容0.6pF，可保护USB 3.2接口5Gbps信号完整性。但若用于吸收雷击浪涌（8/20μs，峰值电流kA级），其30W额定功率瞬间烧毁。

物理结构差异决定性能边界

TVS芯片面积通常>1mm²，结电容50pF至500pF，漏电流5μA以上；ESD二极管芯片面积<0.1mm²，结电容可低至0.05pF，漏电流<0.1μA。两者并非通用，试图用TVS替代ESD保护高速接口，电容导致信号眼图闭合；用ESD替代TVS防护电源浪涌，能量过载引发开路失效。

二、关键电气参数对比与工程含义

2.1 峰值脉冲功率（Pppm）：能量承受能力的硬指标

TVS管： SM8566J 为6600W（10/1000μs），SMB15J为1500W，适用于IEC 61000-4-5浪涌测试（8/20μs，峰值电流数千安）

ESD二极管： ESD5M020TR-5L 仅为30W（8/20μs），但可通过IEC 61000-4-2 ±30kV测试，因其脉冲宽度仅100纳秒，能量<1mJ

工程含义：工业24V电源入口雷击浪涌需 SM8566J 级TVS；CAN总线ESD防护用 ESD5D150TA（8A IPP）足够

2.2 钳位电压（Vc）：芯片安全的最终防线

TVS管：因需吸收大能量，动态电阻较高，钳位电压偏"软"。SMB15J15A在30A下Vc=25.4V，保护30V耐压芯片勉强可用，但对5V MCU而言已击穿

ESD二极管：动态电阻<0.5Ω，钳位电压精准。 ESD0524V015T 在16A下Vc=10.5V，可安全保护5.5V耐压的HDMI接收芯片。工业以太网PHY芯片耐压通常3.3V，必须用 ESD0303LR（Vc=6.8V@8A）

选型红线：钳位电压必须 ≤ 被保护IC耐压×0.8，否则保护失效

2.3 结电容（Cj）：高速信号的准入门槛

TVS管： SM8566J 电容约200pF，仅适用于电源线，若误用于USB 3.2接口，5Gbps信号衰减>3dB，眼图闭合

ESD二极管： ESD0504V 电容0.5pF，支持12Gbps传输，插入损耗@6GHz仅-0.8dB。工业视觉相机的GigE Vision接口必须使用此类器件

工程含义：>10Mbps信号必须用ESD二极管，<1Mbps信号或电源线可用TVS管

2.4 漏电流（IR）：待机功耗的隐形杀手

TVS管： SMB15J 漏电流约5μA，在工业传感器24小时待机场景中不可接受。工业现场温度60℃时漏电流可增至20μA，多颗并联总漏电流超100μA，导致电源模块待机功耗超标

ESD二极管： ESD3V3E0017LA 漏电流<0.05μA（25℃），-40℃至85℃范围内<0.1μA，适用于电池供电的无线工业传感器

2.5 响应时间（tr）：纳秒与皮秒的生死竞速

TVS管：响应时间1至5纳秒，可应对雷击浪涌（上升沿>1μs），但对ESD脉冲（上升沿0.7纳秒）显得迟缓，导致芯片在TVS导通前已承受峰值电压

ESD二极管： ESD0303LR 响应时间0.3纳秒，在ESD脉冲完成爬升前即启动钳位，确保芯片安全

三、工业控制系统中的分级防护架构与器件部署

3.1 三级防护架构模型

工业现场存在传导雷、电源浪涌、ESD三重威胁，需构建分级防护链：

第一级（浪涌吸收）：电源入口采用 CVR4532-470V 压敏电阻（通流容量5kA）+ SM8566J33A TVS（6600W，IPP=270A），抑制8/20μs雷击浪涌，残压约100V

第二级（电压钳位）：24V总线处放置 ESD24R030TR-AEC（VRWM=24V，IPP=30A），将残压钳位至38V，保护24V电源IC

第三级（芯片防护）：CAN收发器、以太网PHY等芯片引脚直连 ESD5D150TA-AEC（0.05pF，VC=10.5V），防护±30kV静电

3.2 工业以太网接口部署

Phy芯片侧：采用 ESD0303LR六通道阵列，保护两对差分线（TX/RX）及MDIO/MDC管理信号。器件距PHY芯片<3mm，结电容0.1pF，确保1000BASE-T1信号完整性

RJ45连接器侧：在连接器内部集成 CVR3216-58V 压敏电阻，抑制浪涌能量，防止其传导至PCB。压敏电阻后串联100Ω磁珠，隔离高频噪声

3.3 RS-485通信接口部署

工业现场RS-485传输距离1200米，易感应雷击。典型方案：

• 第一级： SLD712 TVS阵列（SOT-23，IPP=5A，Cj=15pF）靠近连接器，钳位电压43V@5A，吸收大部分能量
• 第二级： ESD5M020TR-5L 单通道TVS（0.6pF）靠近RS-485收发器，提供精细钳位，防止第一级残压损坏芯片
• 地隔离：采用0Ω电阻或1nF电容将通信地与系统地单点连接，避免地环路

3.4 24V电源模块部署

AC/DC输入： CVR4532-470V 压敏电阻（V1mA=470V，通流容量5kA）吸收雷击

DC/DC输出： SMBJ33A TVS（IPP=100A，VC=53.3V）保护下游模块

负载侧： ESD12D080TA-AEC（IPP=80A，VRWM=12V）保护数字IC

四、工程验证与测试考量

4.1 IEC 61000-4-5浪涌测试

工业设备必须通过线对线2kV/线对地4kV测试。TVS必须满足：

• 峰值电流：Ipp > 2kV/2Ω = 1000A（8/20μs），需 SM8566J 级器件
• 钳位电压：VC < 被保护器件耐压×0.8
• 能量耐受：单次浪涌能量约40J，TVS需通过至少10次冲击

阿赛姆 SM8566J 系列通过2.5kV浪涌测试100次，参数偏移<5%，满足严苛工业要求

4.2 IEC 61000-4-2 ESD测试

工业设备要求±30kV接触放电。ESD二极管需满足：

• IPP：≈30kV/330Ω = 90A，需 ESD5M020TR-5L（IPP=5A）是不够的
• 实际方案：采用 ESD24R030TR-AEC（IPP=30A），其雪崩能力强，可承受多次30kV冲击
• 布局要求：器件距被保护芯片<5mm，否则寄生电感导致钳位电压上升8V以上

4.3 寿命与可靠性验证

工业设备设计寿命10年，需通过1000次浪涌与10000次ESD冲击。TVS管因单次吸收能量大，寿命相对短。阿赛姆 SMB15J 系列在1500W额定功率下，1000次8/20μs脉冲后参数漂移<3%； ESD5D150TA 经10000次±30kV ESD冲击后，VBR偏移仅2.1%，漏电流增量<0.1μA，证明其工业级可靠性

4.4 失效模式分析

TVS失效：多为短路，需串联保险丝，避免电源短路起火。 SM8566J 短路后电阻约0.5Ω，配合慢熔保险丝可安全隔离

ESD失效：多为开路，导致失去防护功能，后级芯片在下次ESD事件中损坏。因此工业系统需定期维护检测，建议每2年更换ESD器件

结论：根据威胁类型精准选型

工业控制ESD防护的核心是 “威胁类型决定器件类型” ：

• 雷击浪涌：必选 SM8566J 级TVS管，能量吸收是首要考量
• 电源切换：选用 SMB15J 中功率TVS，平衡成本与效能
• 静电放电：必选 ESD5M020TR-5L 等低电容ESD二极管，响应速度与信号完整性优先
• 混合威胁：采用TVS+ESD两级架构，TVS在前吸收能量，ESD在后精细钳位

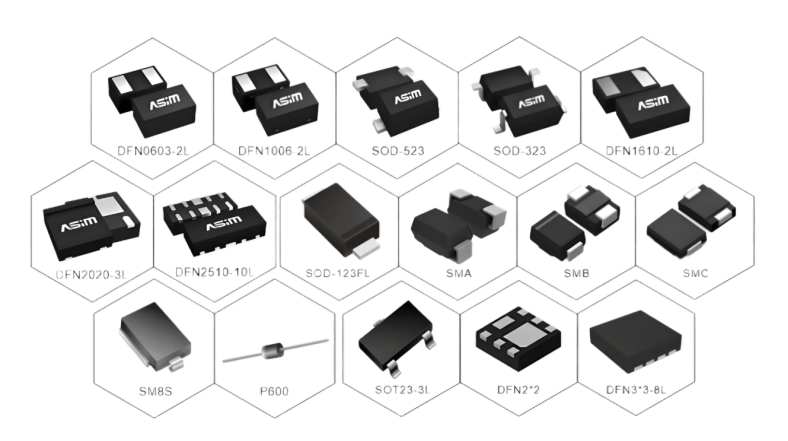

工程师需摒弃"TVS管比ESD二极管更好"的误区，两者是互补关系而非替代关系。阿赛姆提供从6600W TVS到0.05pF ESD的完整产品矩阵，配合免费EMC测试支持，为工业控制系统提供一站式防护方案。记住：用TVS防浪涌，用ESD防静电，用分级架构保可靠，这是工业场景下二十年实践验证的黄金法则。
