中新网大连12月22日电 (记者 杨毅)记者22日从中国科学院大连化学物理研究所获悉，该所研究员李先锋团队近日在溴基多电子转移液流电池新体系研究方面取得了新进展。团队成功开发出一种新型溴基两电子转移反应体系，实现了长寿命锌溴液流电池的概念验证及系统放大。相关成果发表于《自然-能源》。

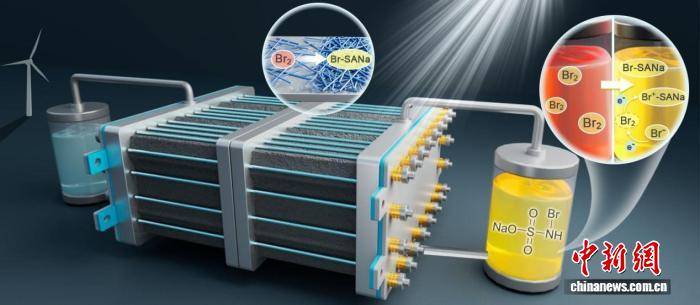

长寿命多电子转移溴基液流电池示意图。大连化物所供图

溴基液流电池依赖于溴离子(Br-)与溴单质(Br2)的氧化还原反应，具有资源来源广、电极电势高以及溶解度高等优势。然而，在充电过程中产生的大量溴单质会对电池材料造成严重腐蚀，显著降低电池的循环寿命，并对电池材料的耐腐蚀性提出了更高的要求，进一步推高了电池成本。传统溴络合剂虽然在一定程度上可以缓解腐蚀问题，但其形成的分相结构往往导致体系均匀性差，增加了系统复杂性。

为解决这一难题，团队开发出一种新型溴双电子转移反应路径。通过在溴电解液中引入连接吸电子基团的胺类化合物作为溴清除剂，他们发现电化学反应中产生的溴单质可以转化为溴代胺类化合物，有效降低溶液中溴单质的浓度。与传统的单电子转移方法不同，该反应实现了从溴离子到Br⁺(溴代胺类化合物)的双电子转移，显著提高了电池的能量密度。同时超低的溴单质浓度大幅度降低了电解液腐蚀性，提高了电池寿命。

团队进一步将这一新反应应用于锌溴液流电池。实验表明，采用廉价且耐腐蚀性较差的SPEEK(磺化聚醚醚酮)膜，电池仍可实现长期稳定运行。在放大至5kW级的系统测试中，该电池在40mA·cm-2(每平方厘米面积上通过的电流强度为40毫安)的条件下可以稳定运行超过700个循环，总寿命超过1400小时，能量效率超过78%。由于溴单质浓度极低，循环前后电池的关键材料如集流体、电极与隔膜均未出现腐蚀现象，进一步验证了电解液的无腐蚀性。

该工作为长寿命溴基液流电池的设计提供了全新的思路，为锌溴液流电池的进一步应用推广奠定了基础。(完)
