前言

本期继续为大家带来戴尔另一款笔记本原装电源适配器的拆解，这是戴尔旗下Inspiron灵越13/14/15/16等机型的标配电源，同样是基于氮化镓技术方案设计，并可提供最大20V5A 100W连续输出。

相较此前拆解的130W款，这款制造商也是知名厂商光宝科技股份有限公司，相同的设计样式以及认证，原装品质，质量可靠。下面就随小编来看看产品的详细做工。

戴尔100W氮化镓电源适配器开箱

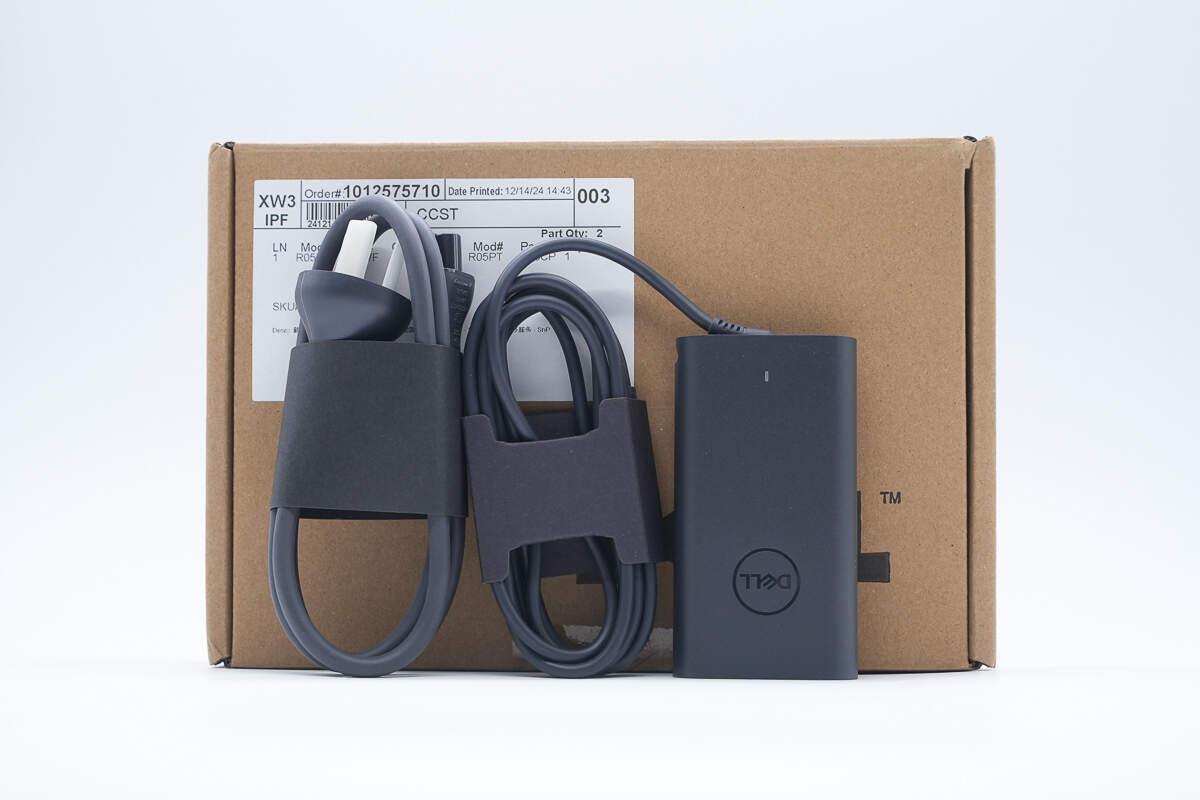

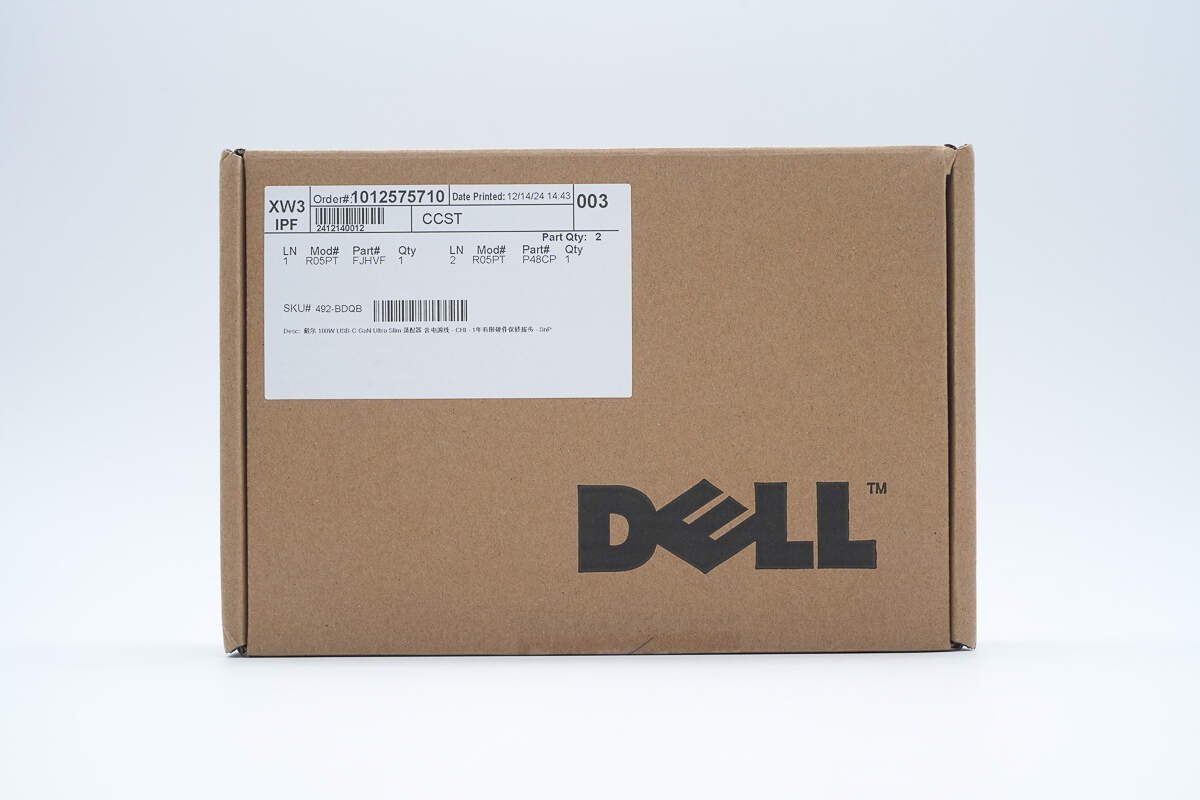

戴尔100W氮化镓电源适配器也是采用牛皮纸盒包装，顶部印有DELL品牌以及贴有产品信息贴纸。

包装内仅有戴尔100W氮化镓电源适配器，电源线与机身为分离式设计。

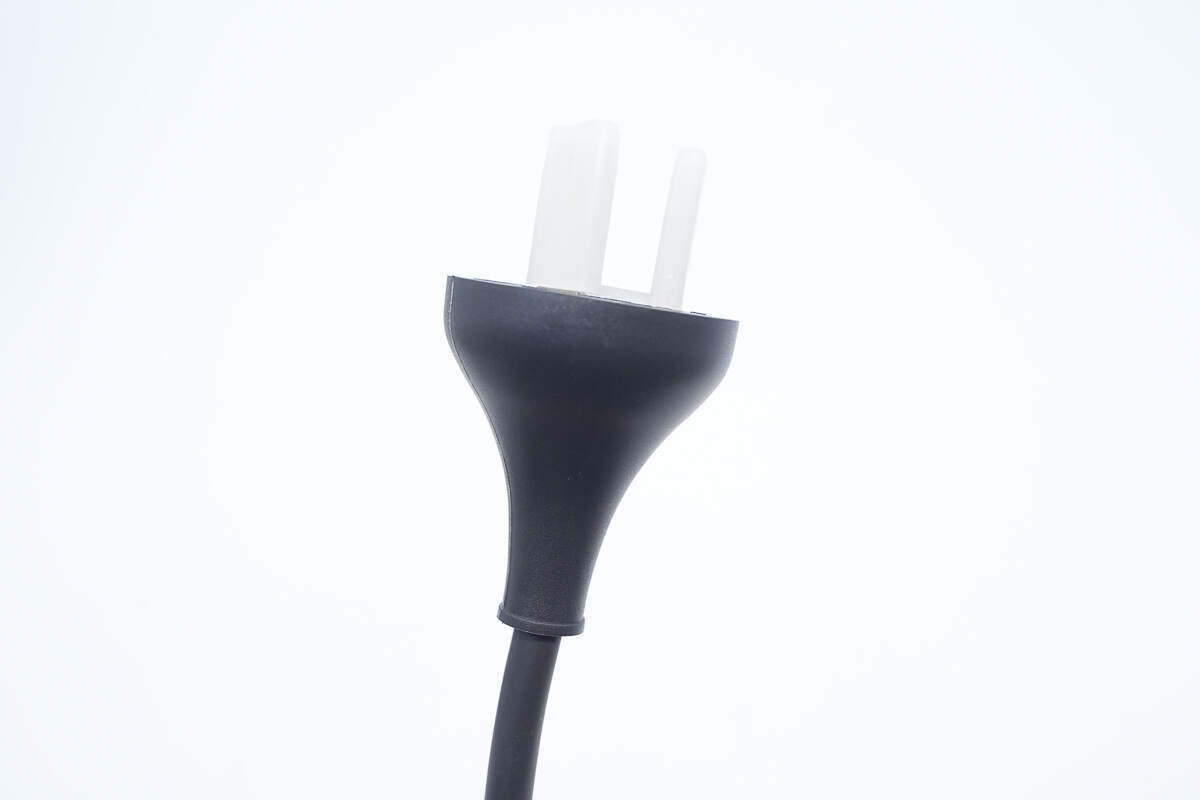

电源线一端为三脚插头，插脚外套塑料壳保护。

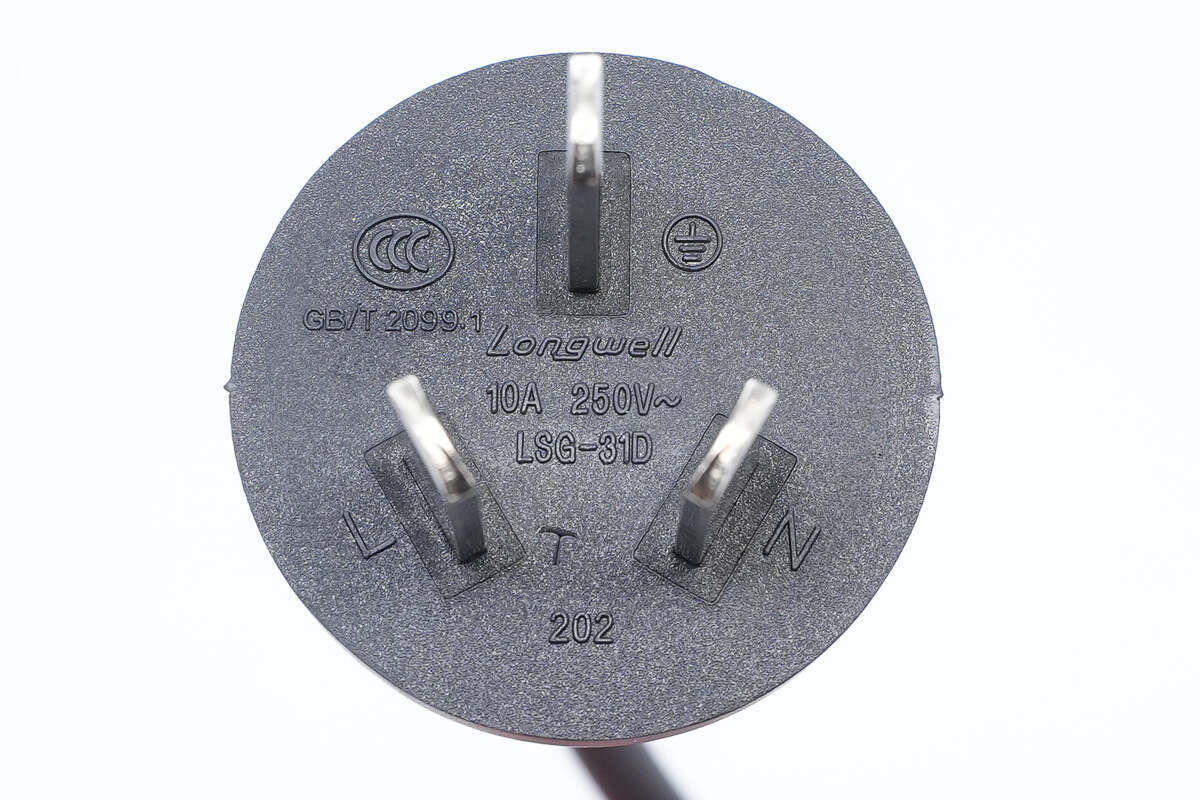

线缆的制造商为Longwell良维，规格为10A 250V~，通过了CCC认证。

另一端为梅花插头，规格为2.5A 250V~。

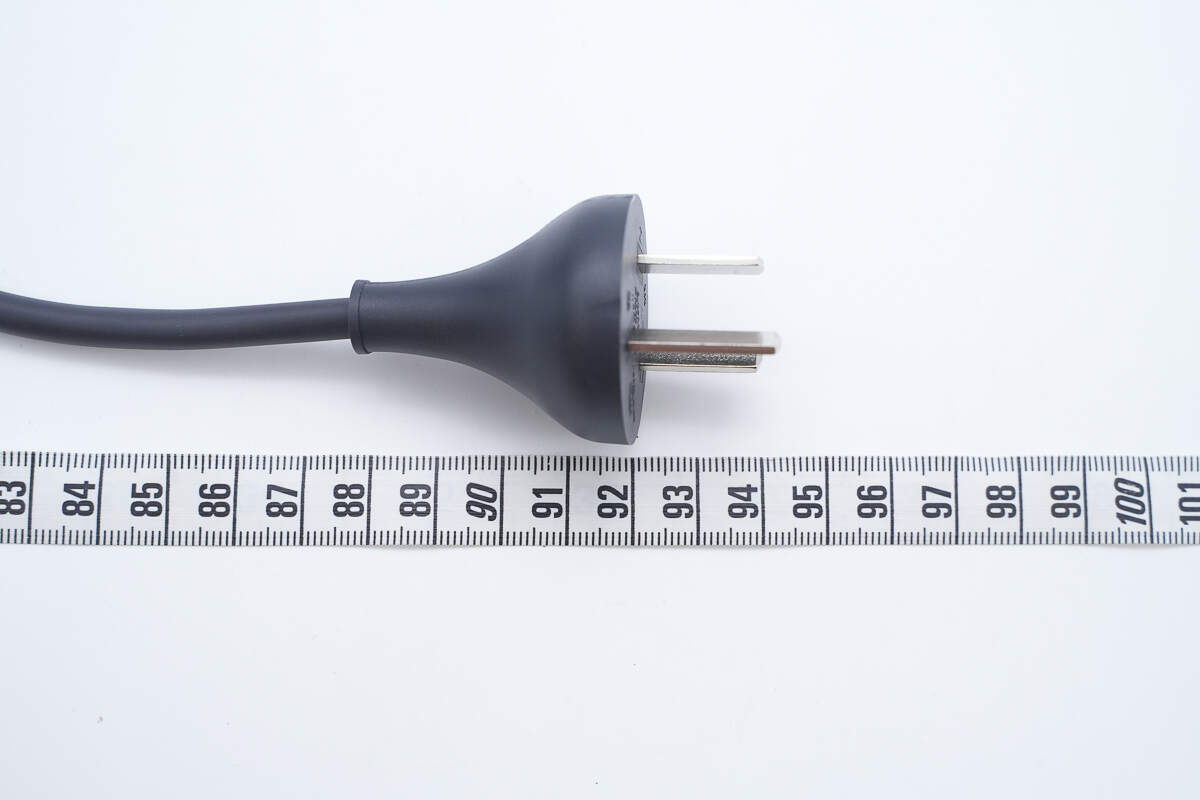

实测电源线长度约为94cm。

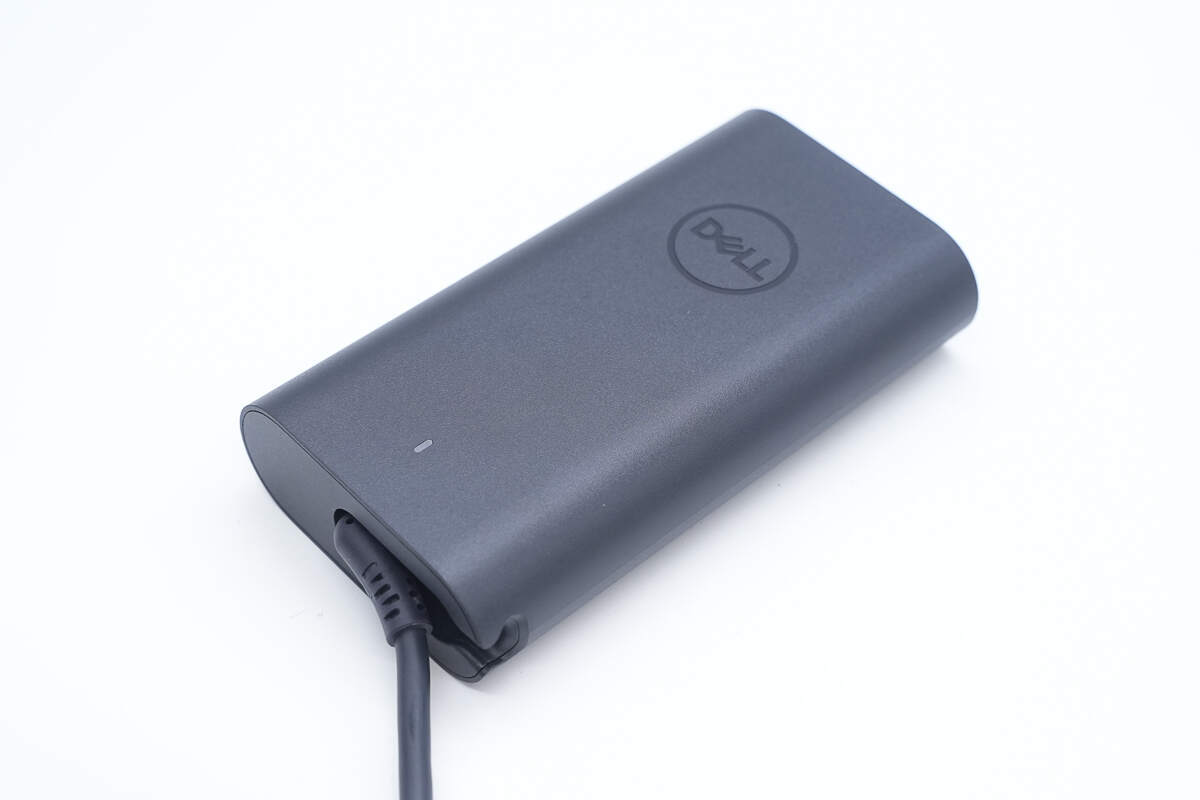

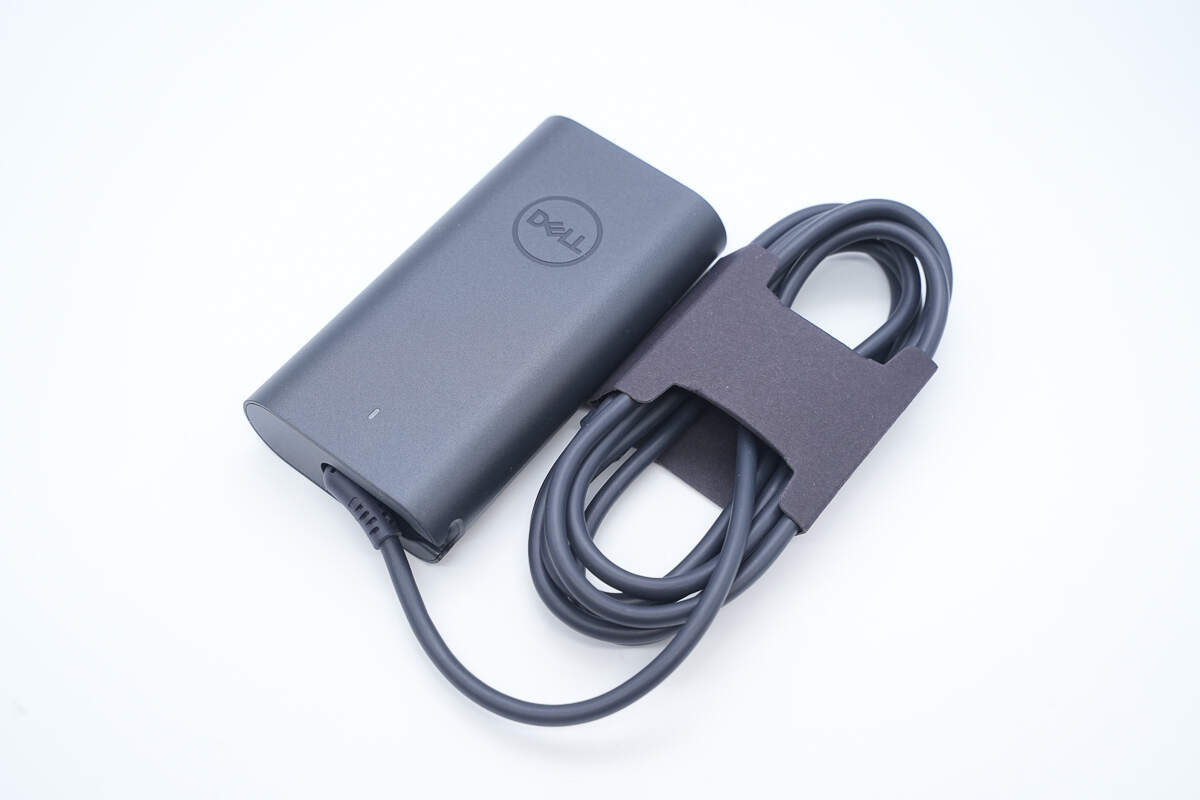

戴尔100W氮化镓电源适配器也是经典样式设计，自带USB-C输出线缆。不过和130W款比，机身尺寸明显小了很多。

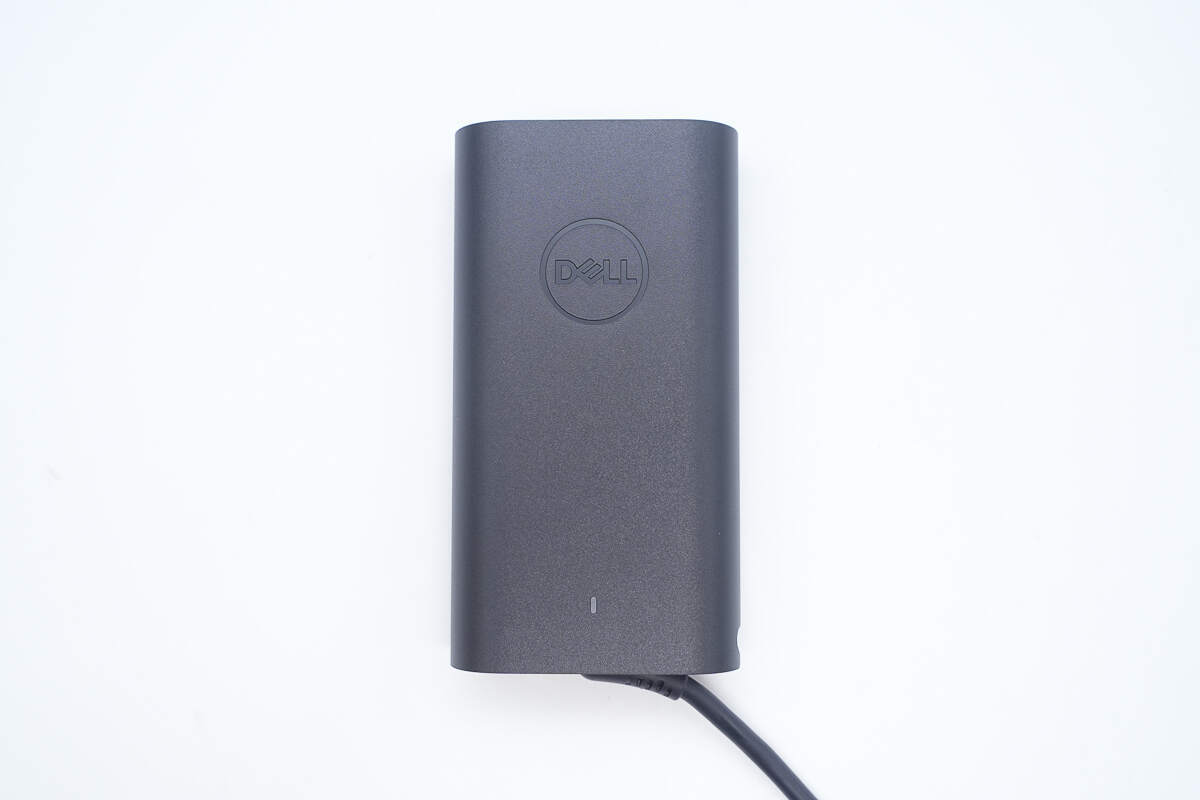

机身采用PC阻燃材质塑料外壳，表面磨砂抗指纹，顶面设计有DELL品牌logo。

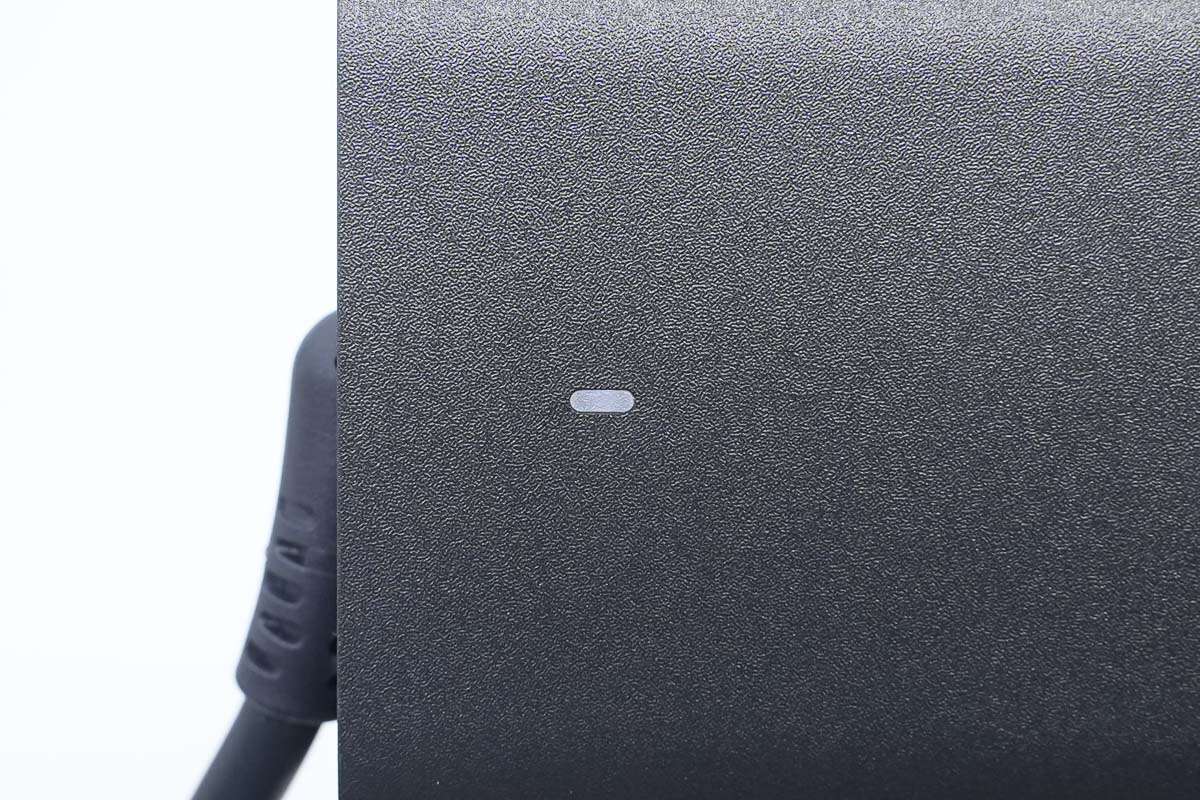

顶面一端边缘处设有指示灯，通电状态下亮白光。

机身两侧为半圆弧面设计，持握不硌手。

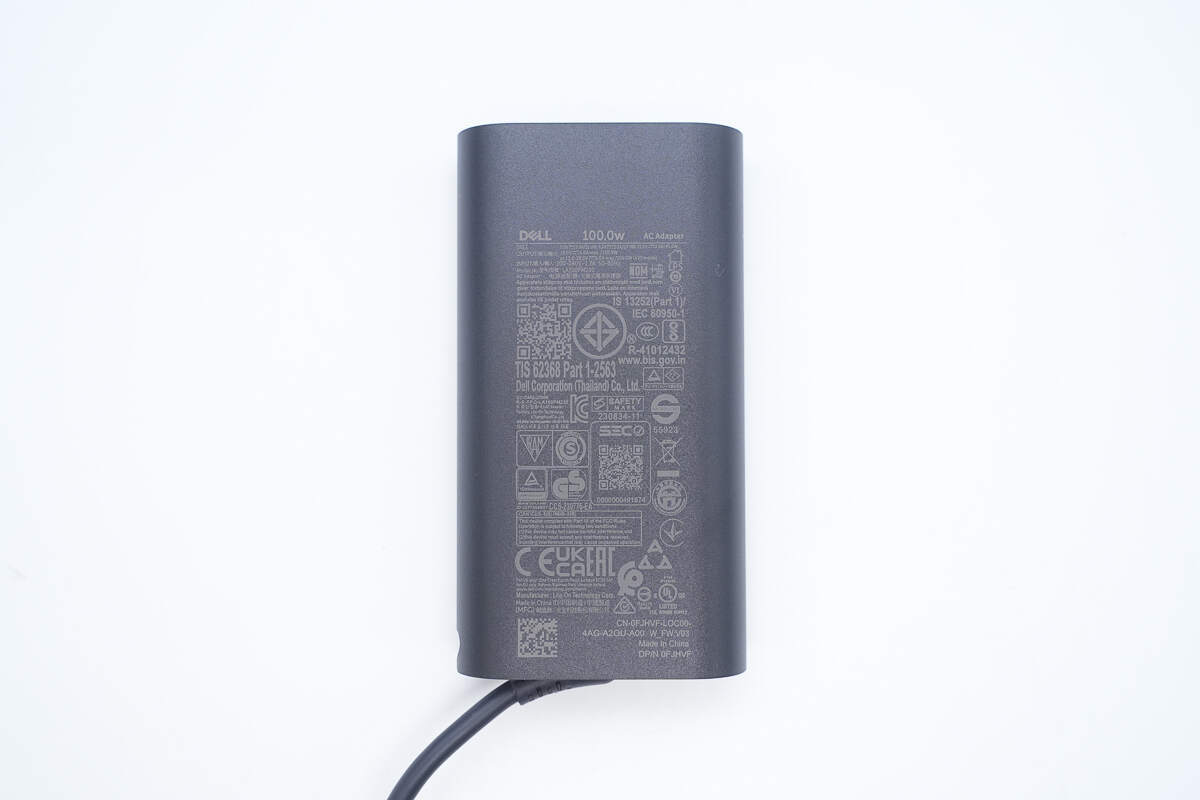

机身底部印有电源适配器铭牌信息。

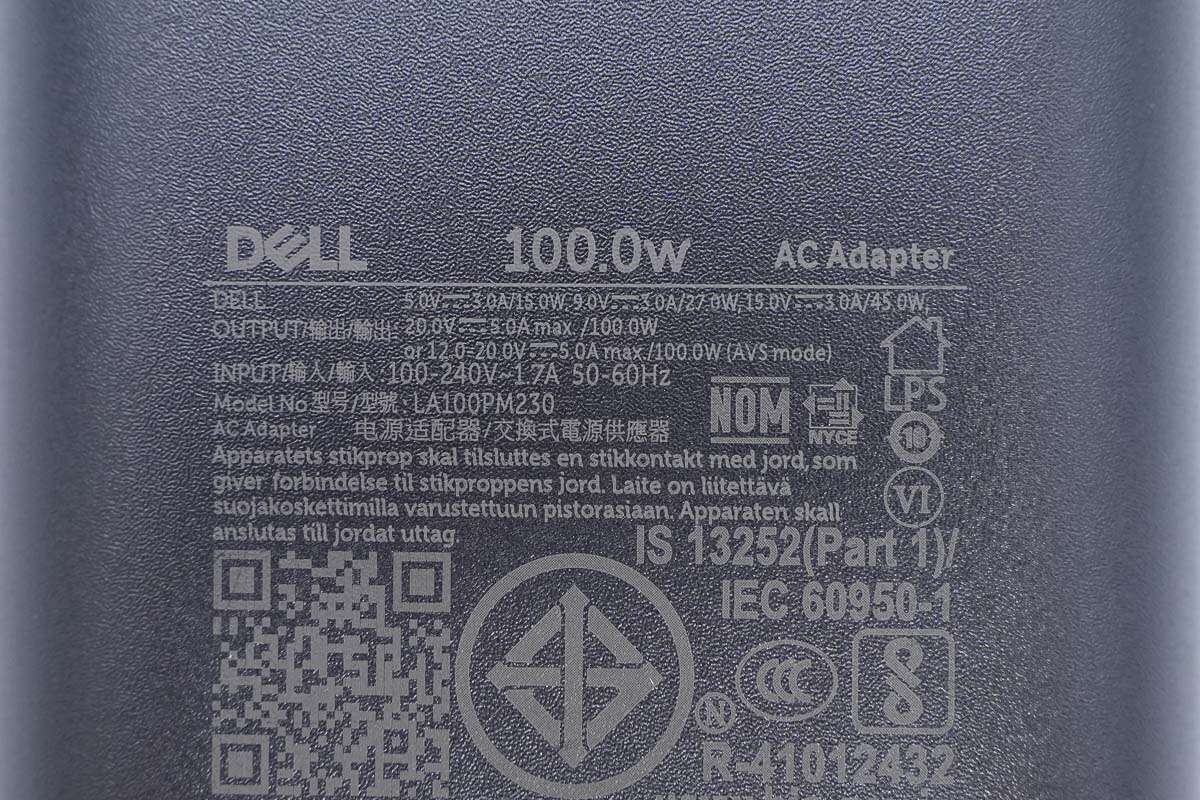

电源适配器参数特写

型号：LA100PM230

输入：100-240V~50/60Hz 3A

输出：5V3A、 9V3A、 15V3A、20V5A 100W Max

AVS：12-20V5A 100W Max

制造商：光宝科技股份有限公司

产品已经通过了CCC、CE、EAC、CP、PES、NOM、NYCE认证。

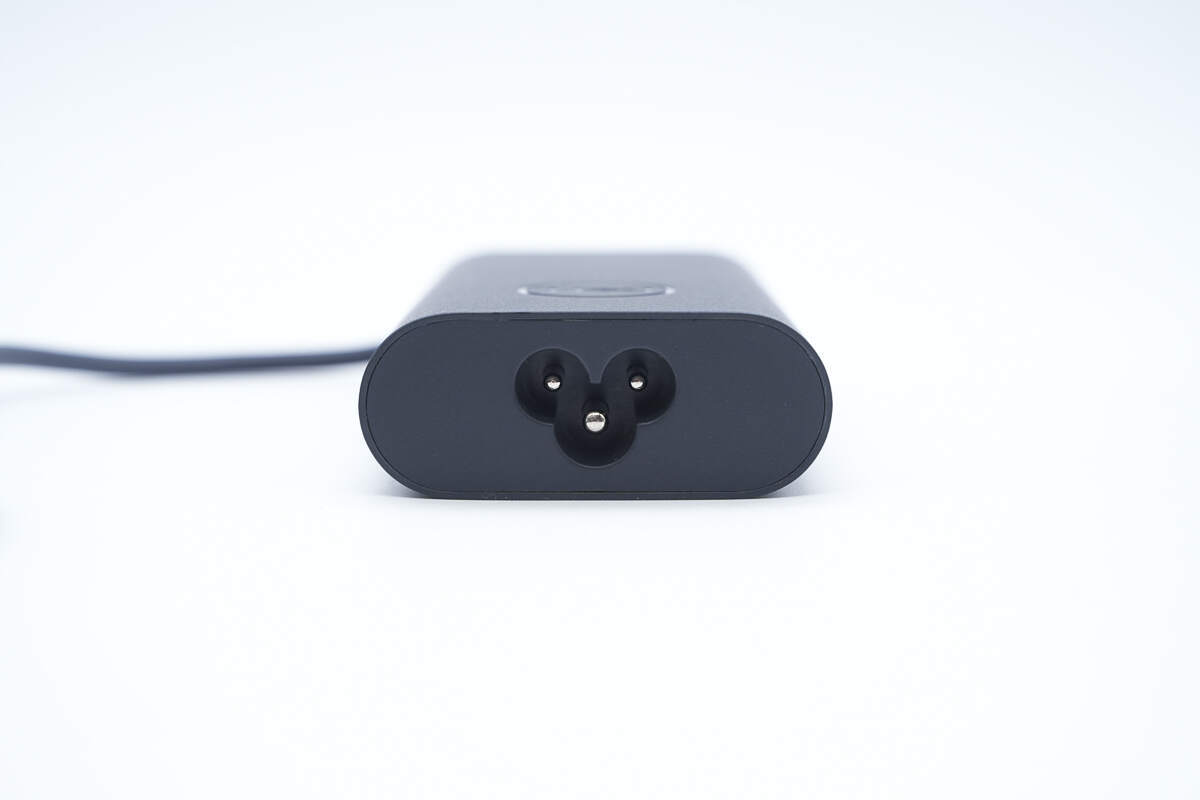

电源适配器机身一端设有梅花插口。

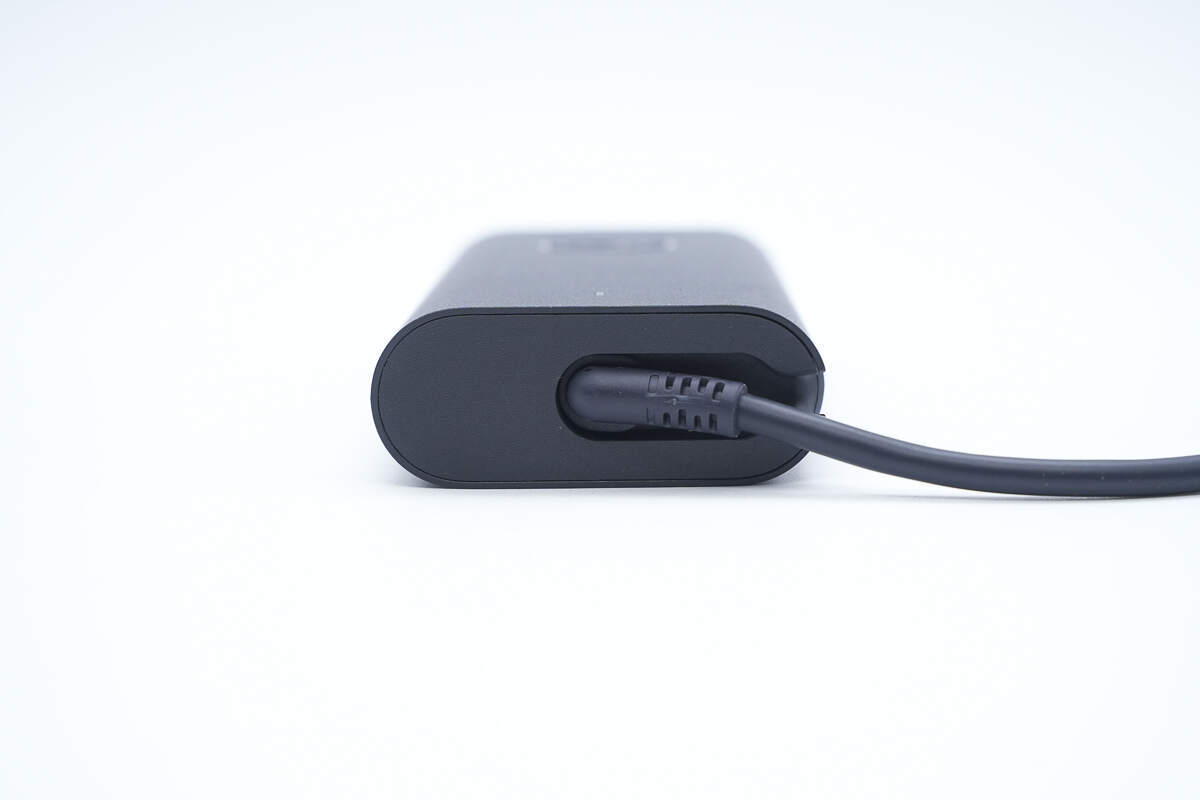

另一端设有输出线保护槽，线缆做了抗弯折保护处理。

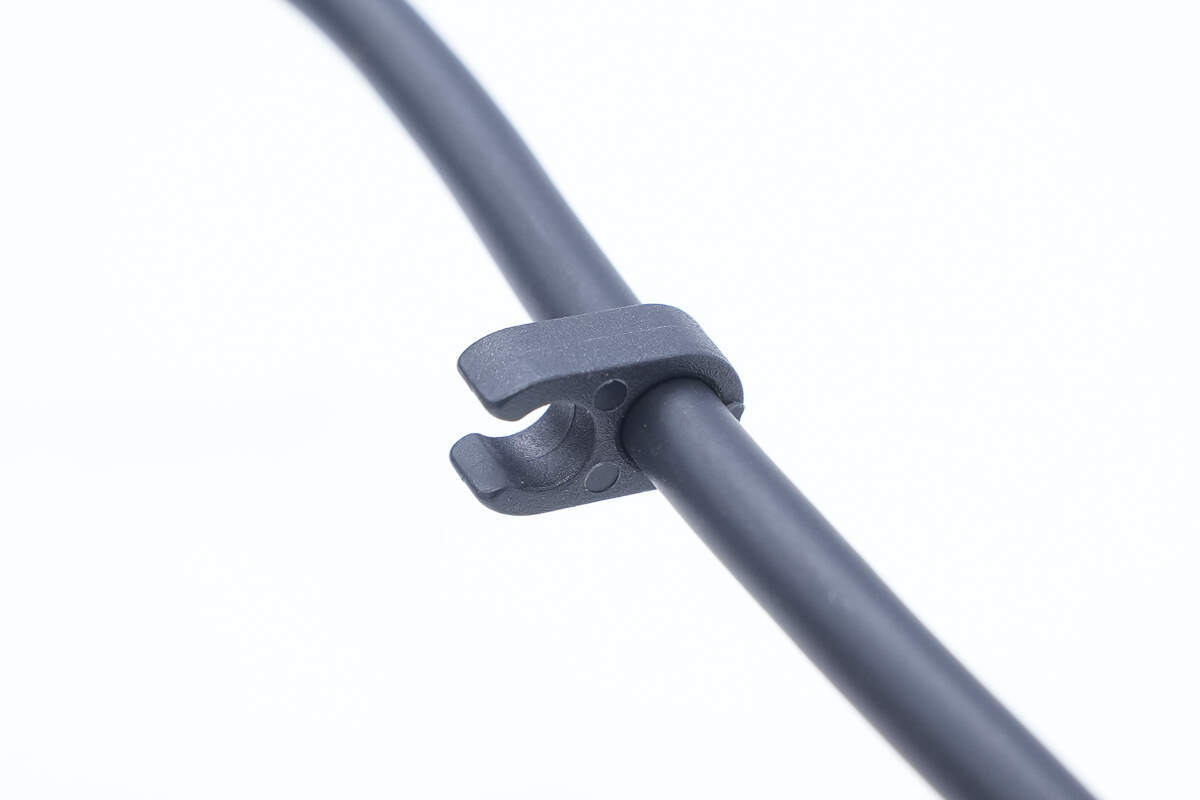

USB-C线缆线身上设计有锁扣，方便用户理线携带。

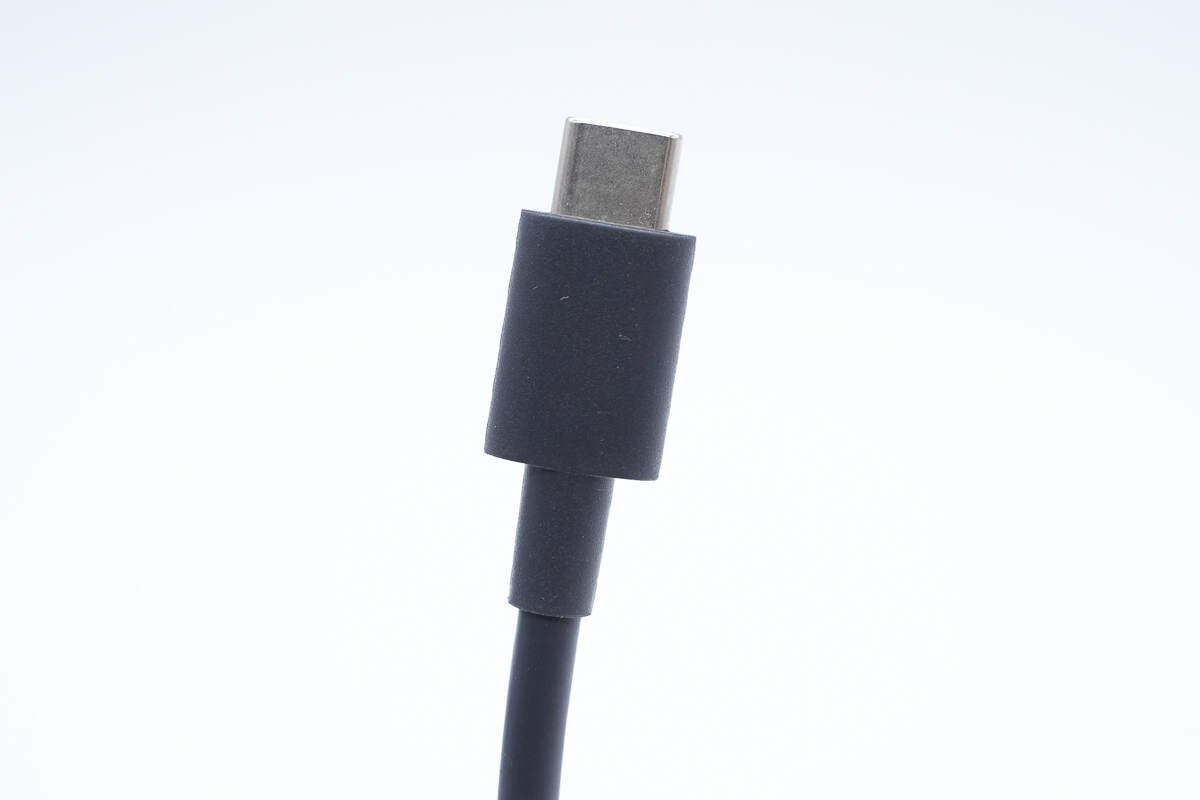

线缆端子外壳磨砂工艺处理，方便插拔。

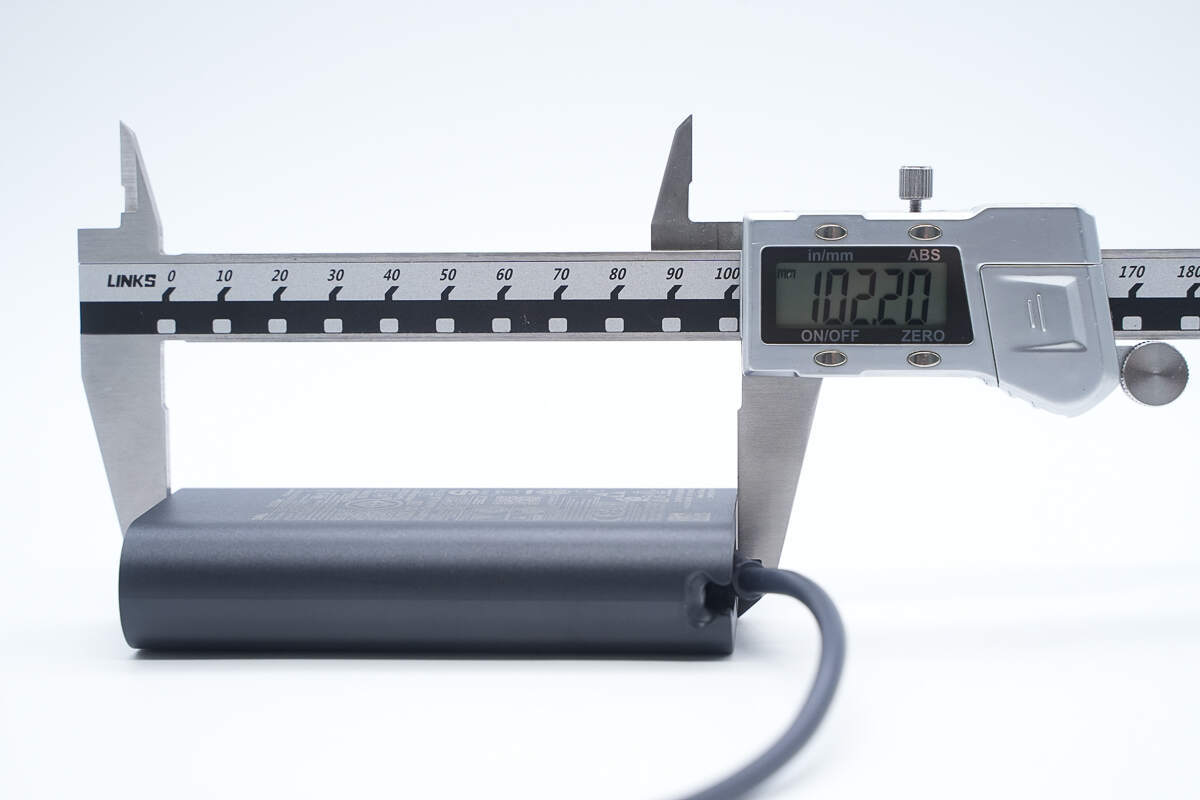

实测电源适配器机身长度为102.2mm。

宽度为55.33mm。

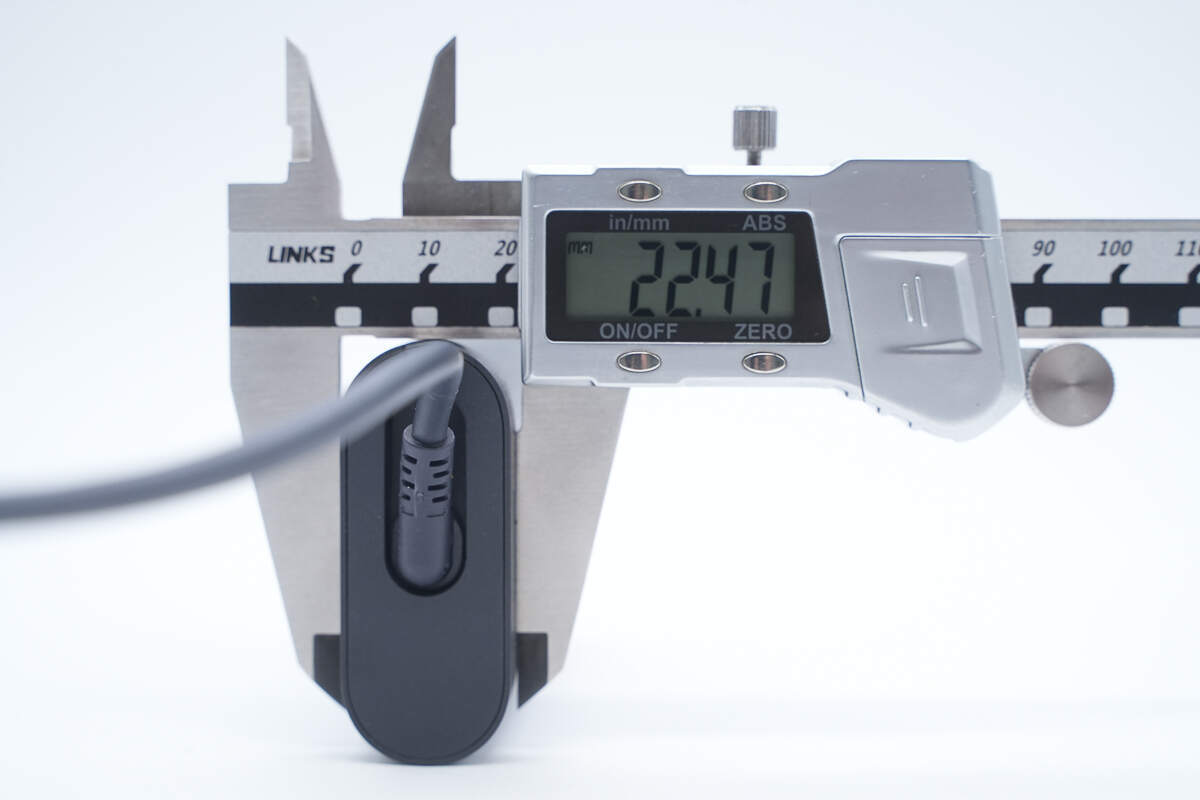

厚度为22.47mm。

USB-C输出线缆长度为180cm。

电源适配器机身拿在手上的大小直观感受。

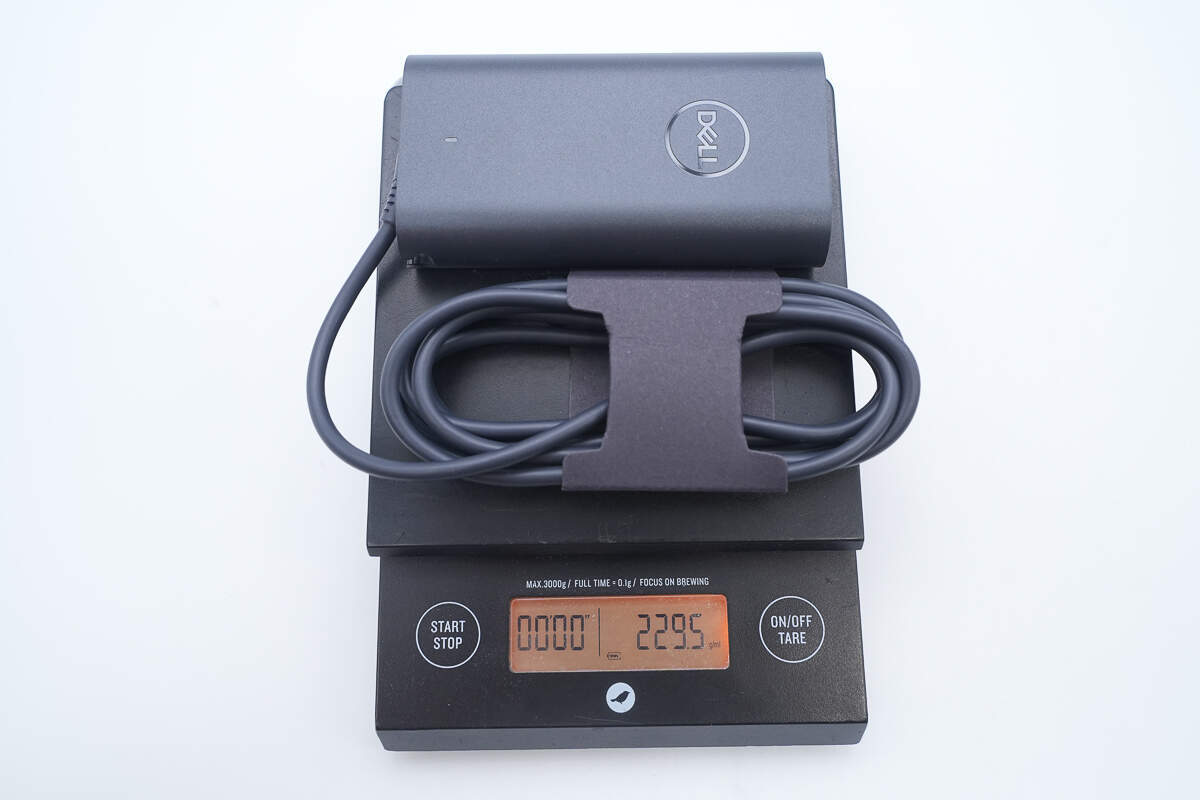

另外测得带线重量约为230g。

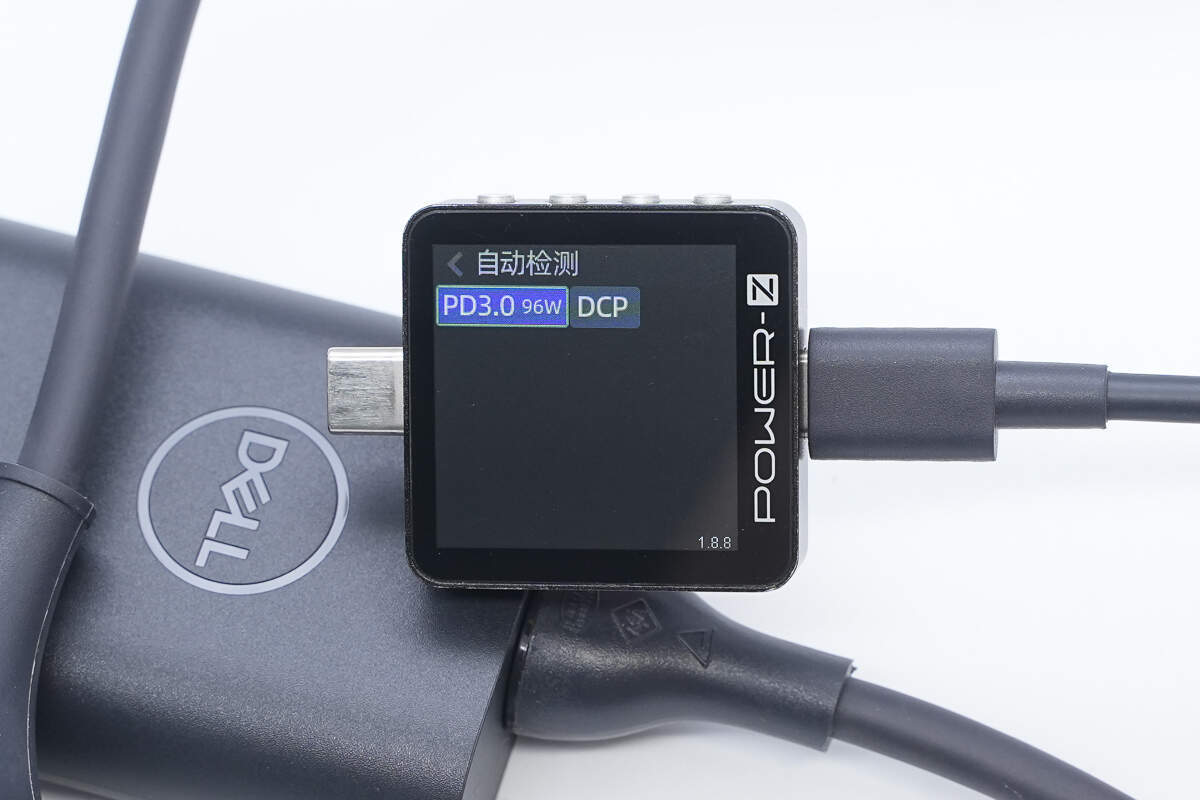

使用ChargerLAB POWER-Z KM003C测得这款充电器支持PD3.0、DCP充电协议。

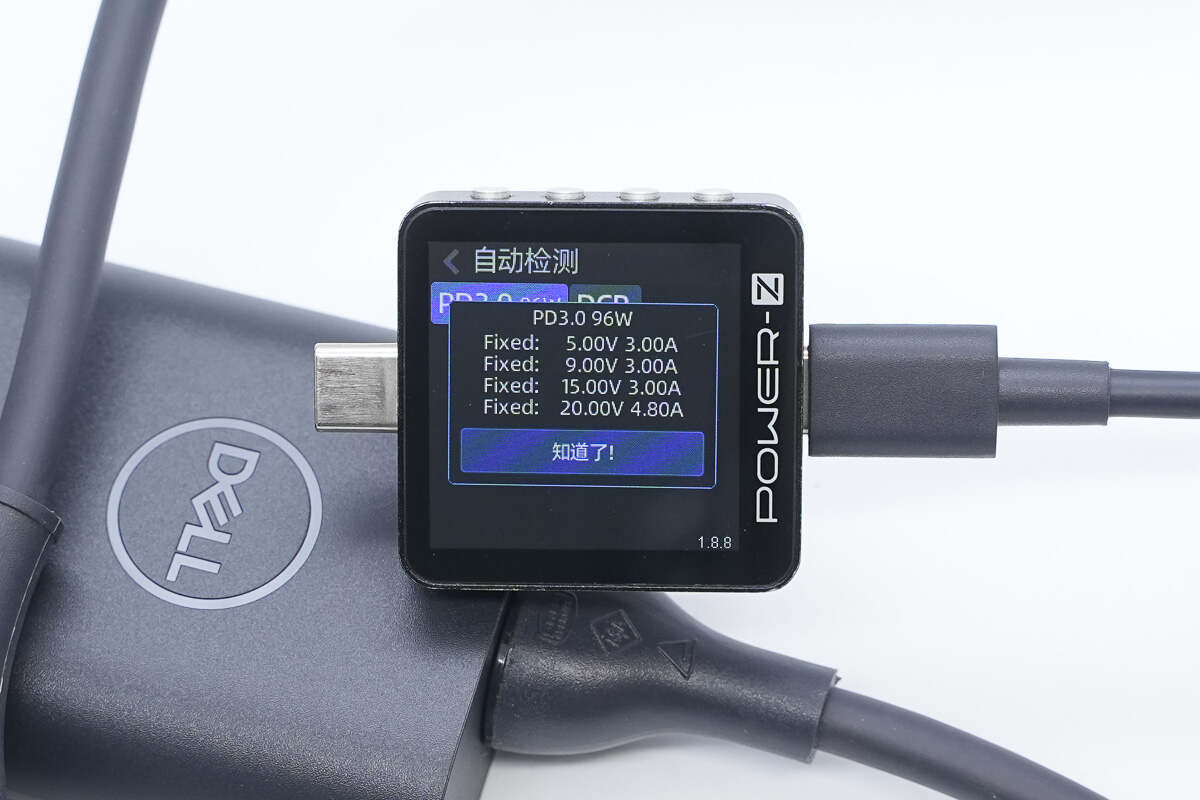

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V4.8A四组固定电压档位。

戴尔100W氮化镓电源适配器拆解

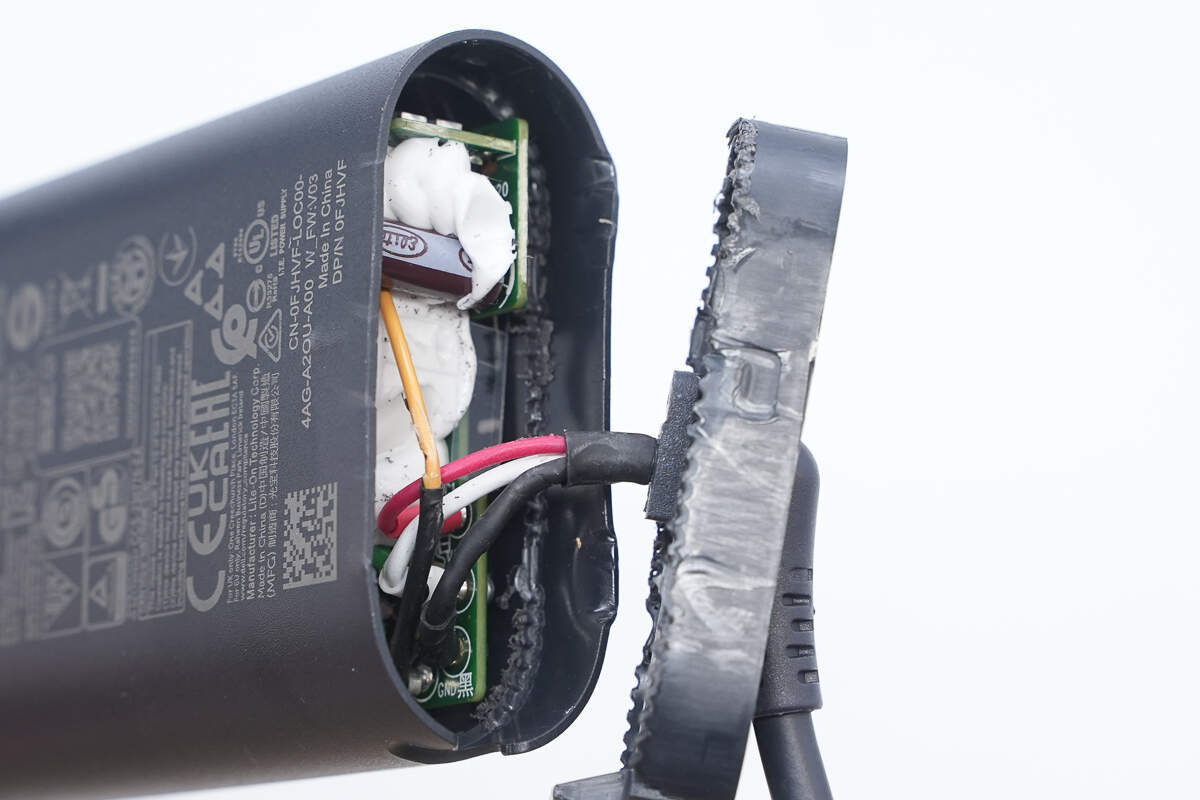

将输出端外壳拆开，输出导线冷压端子焊接，外套热缩管绝缘。

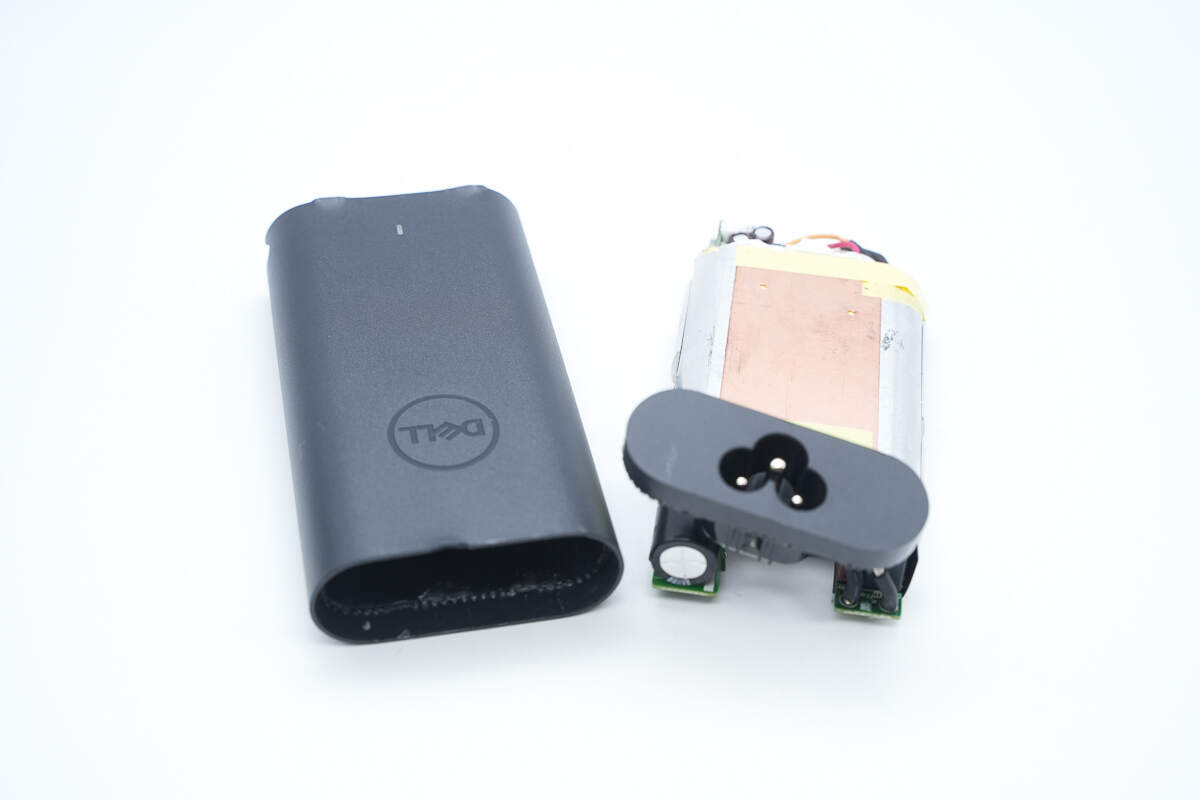

拆开另一端外壳取出PCBA模块。

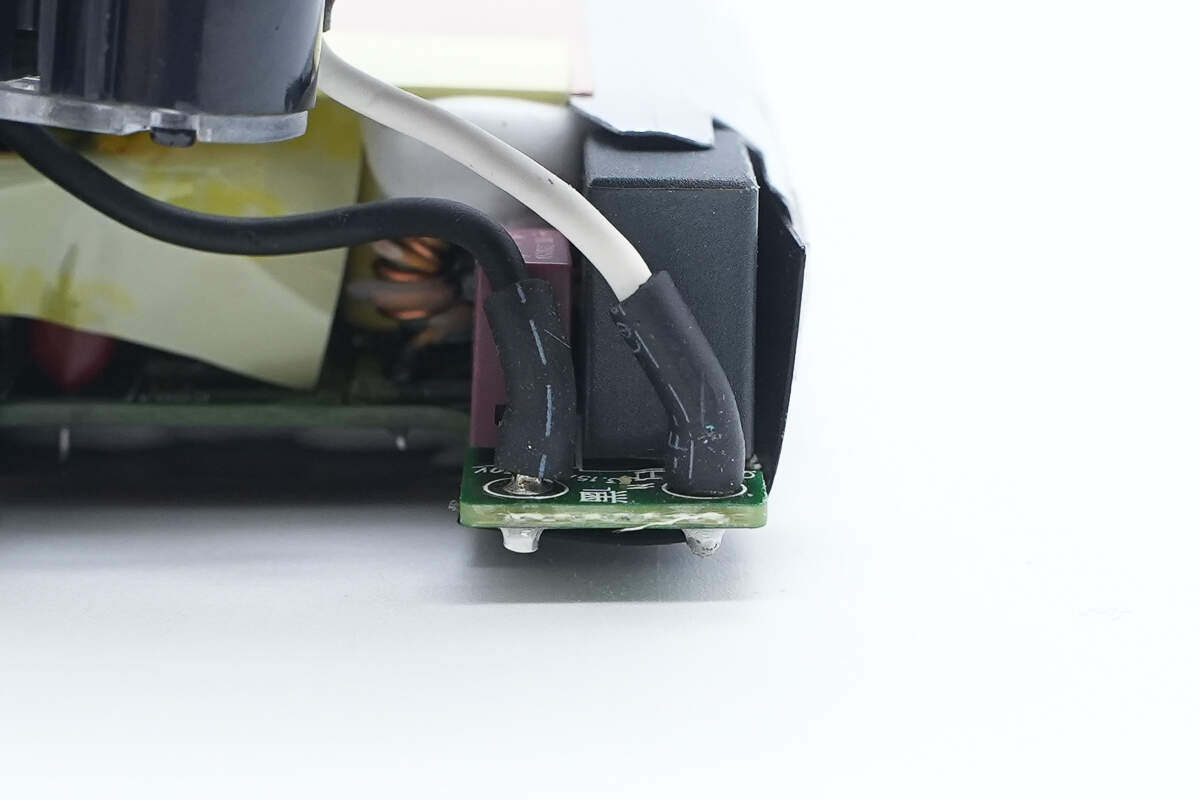

输入端导线采用相同处理方式。

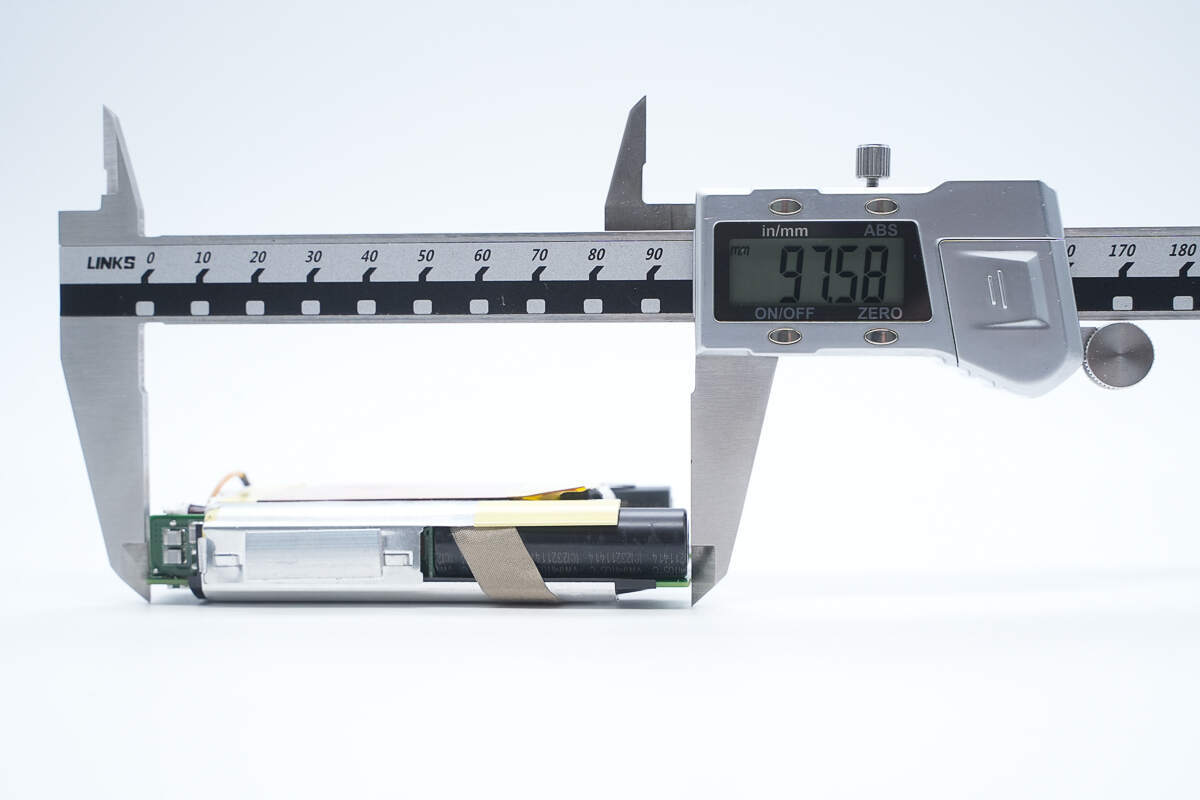

测得PCBA模块长度为97.58mm。

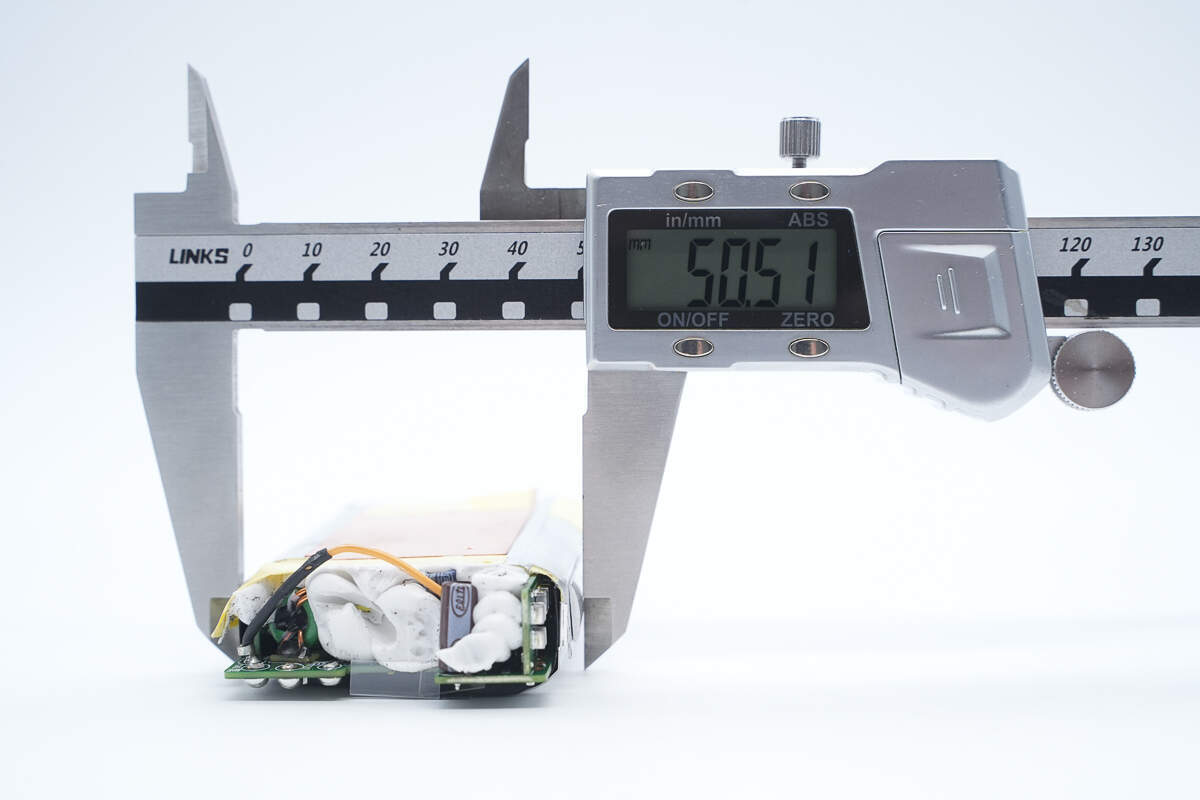

宽度为50.51mm。

厚度为18.29mm。

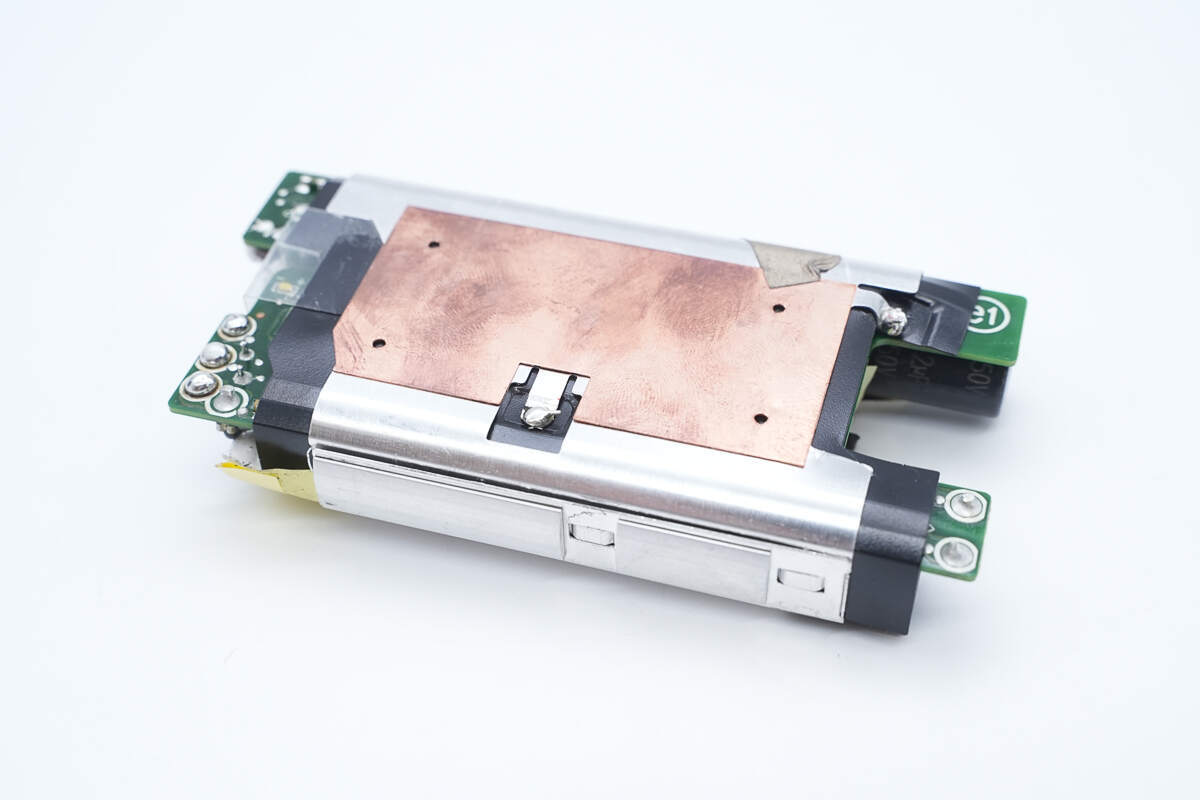

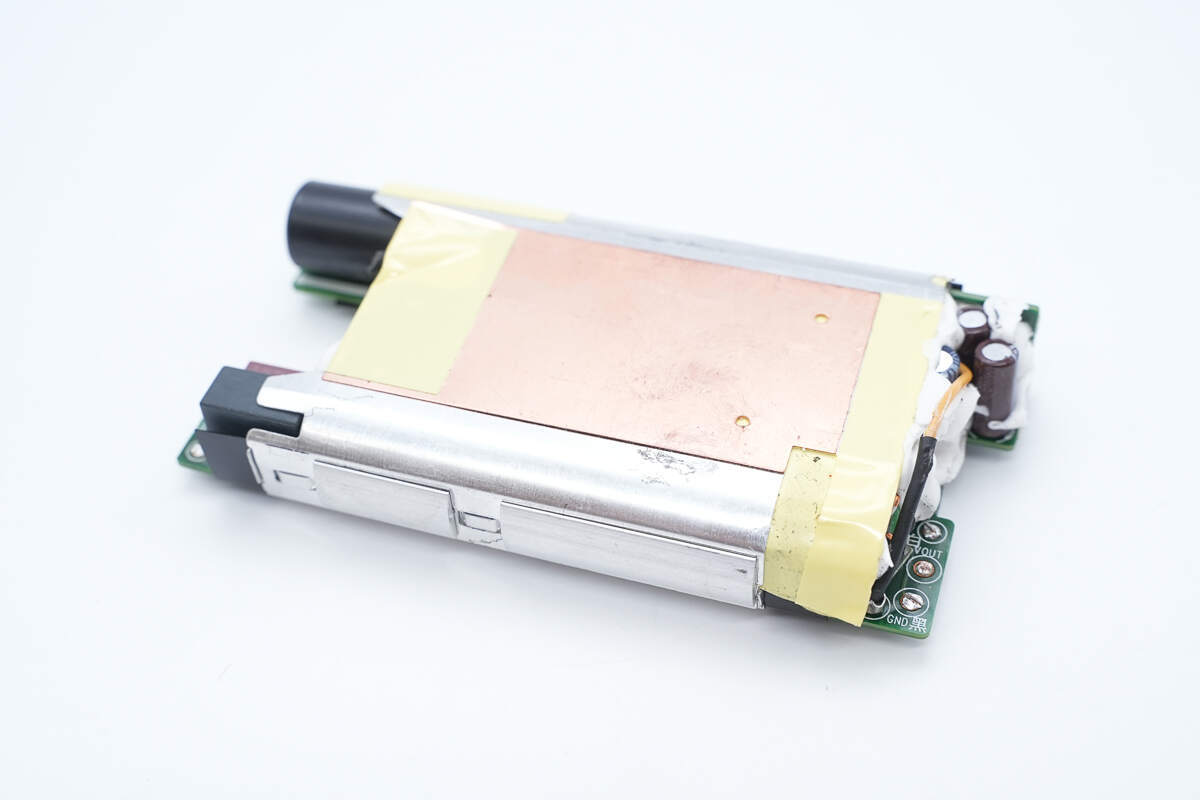

PCBA模块覆盖铝和铜两种材质散热片，边缘粘贴绝缘胶带。

模块另一面也覆盖铜板，此外还贴有导电布。

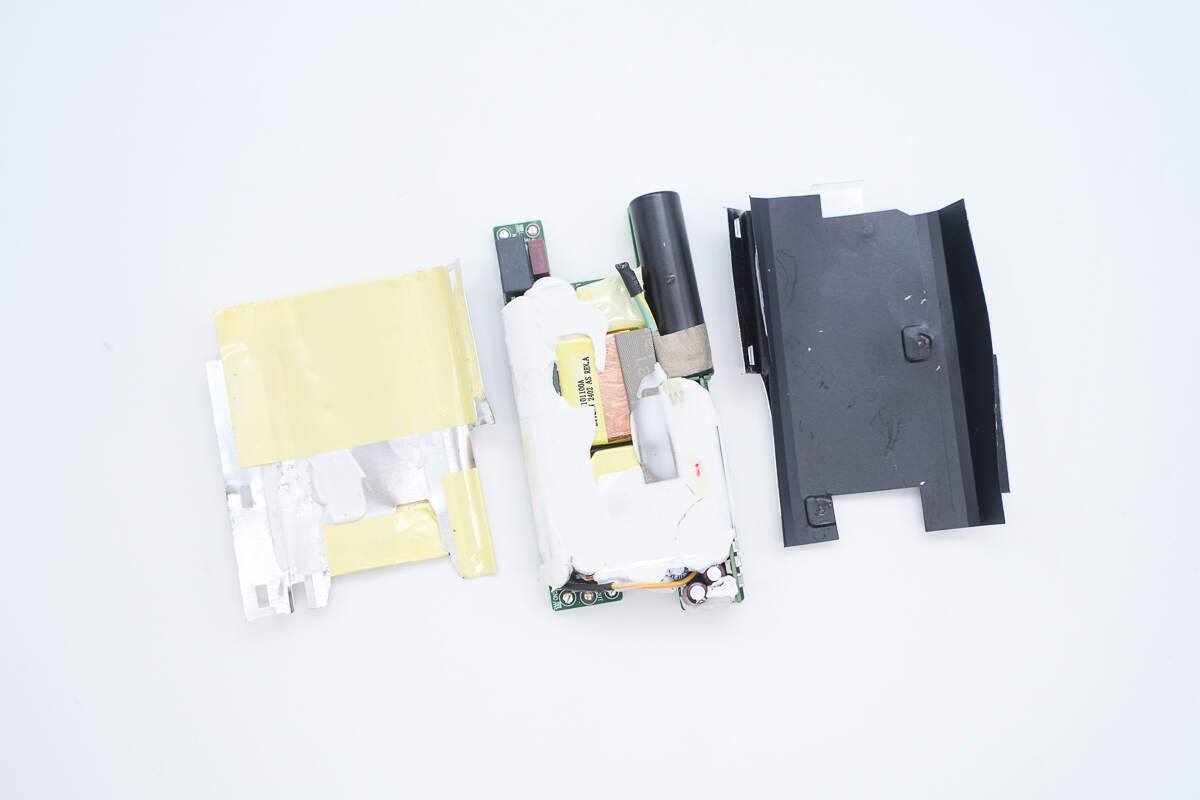

拆下散热片，内侧分别贴有麦拉片和绝缘胶带。

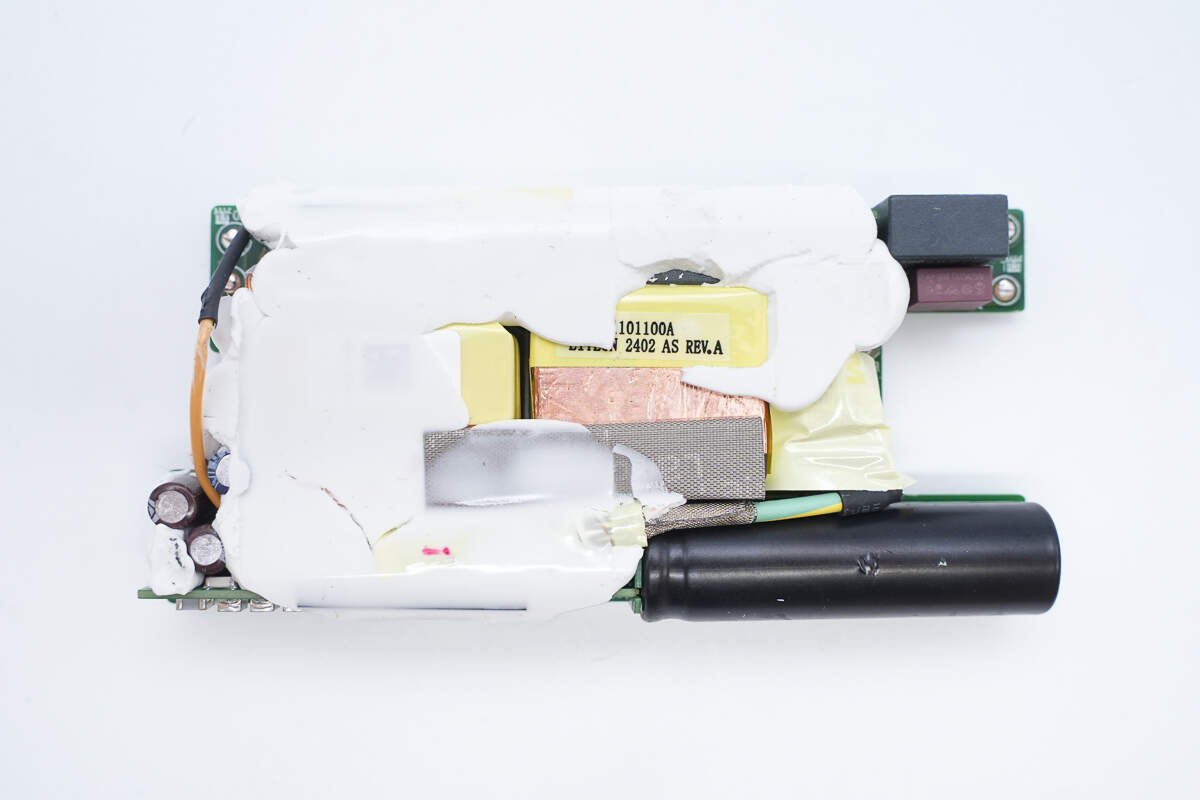

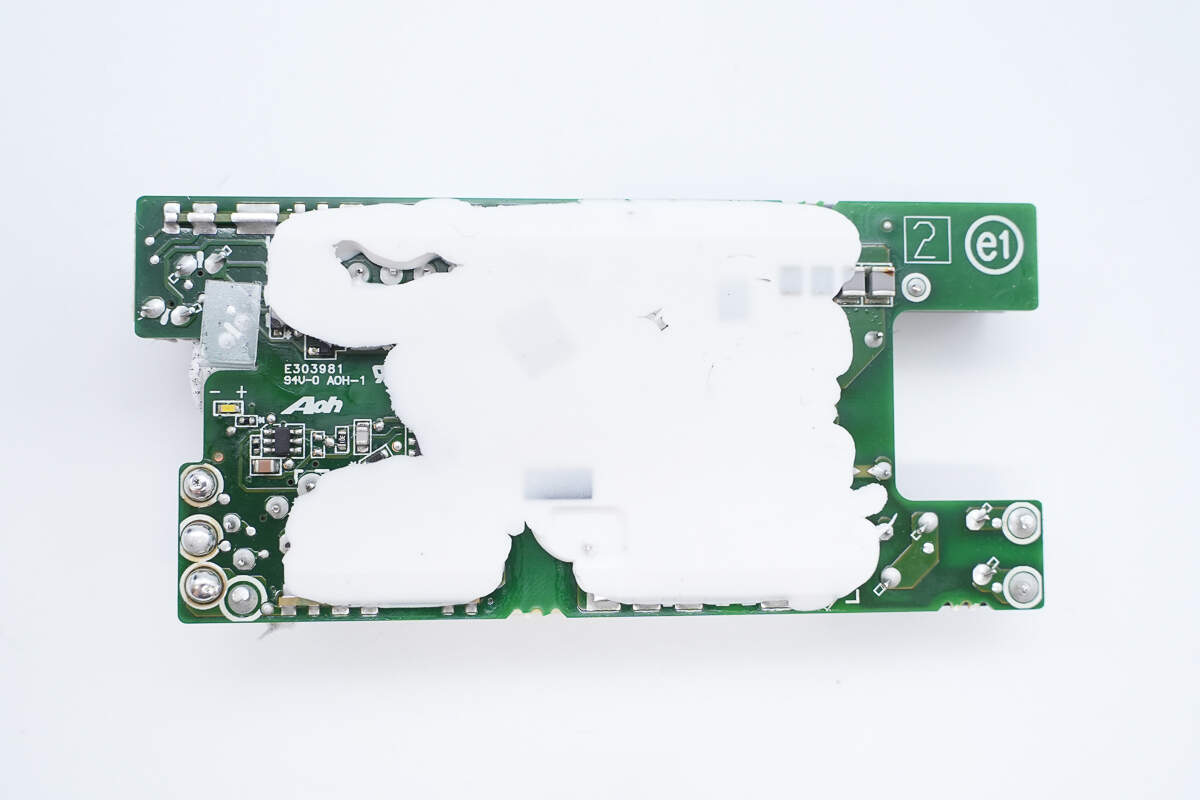

模块正面大量填充白胶加固器件和辅助导热。

主板背面也注胶处理。

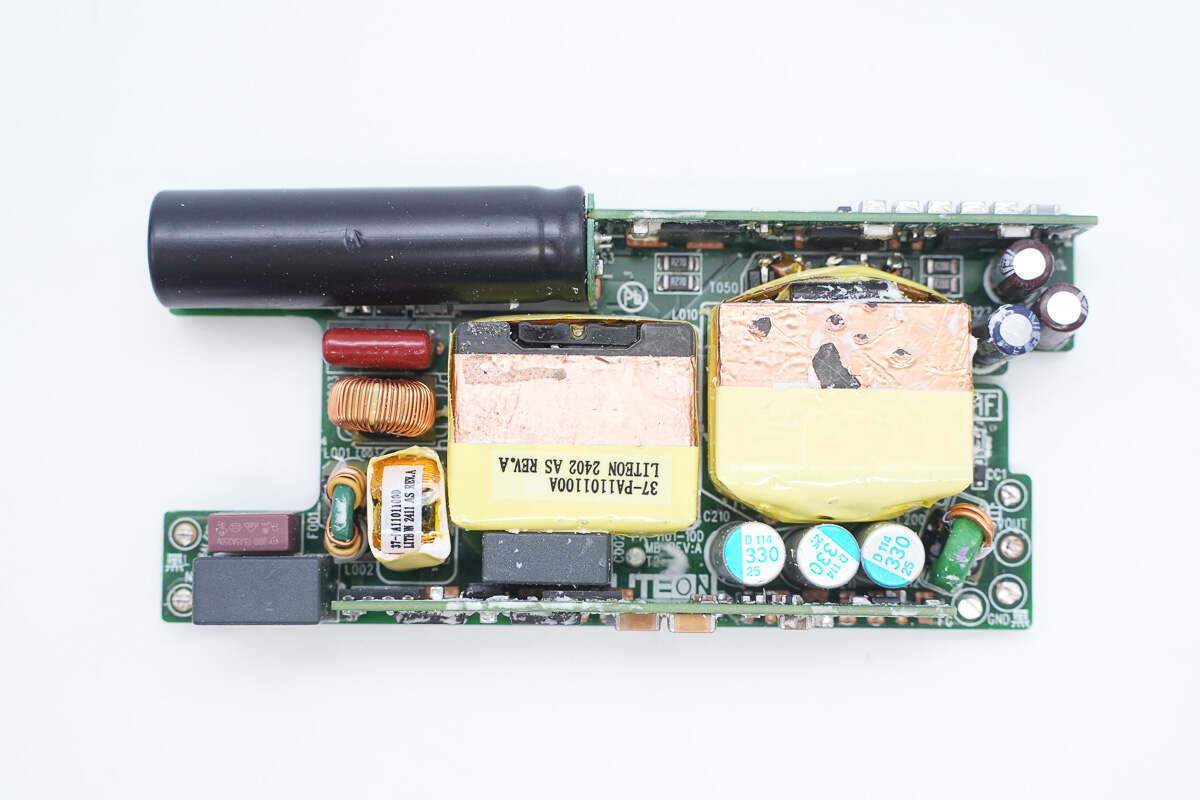

将白胶清理干净，主板正面设有延时保险丝、共模电感、PFC升压电感、变压器、滤波固态电容等器件，两侧还焊接有两块小板，高压滤波电解电容也是采用小板焊接。

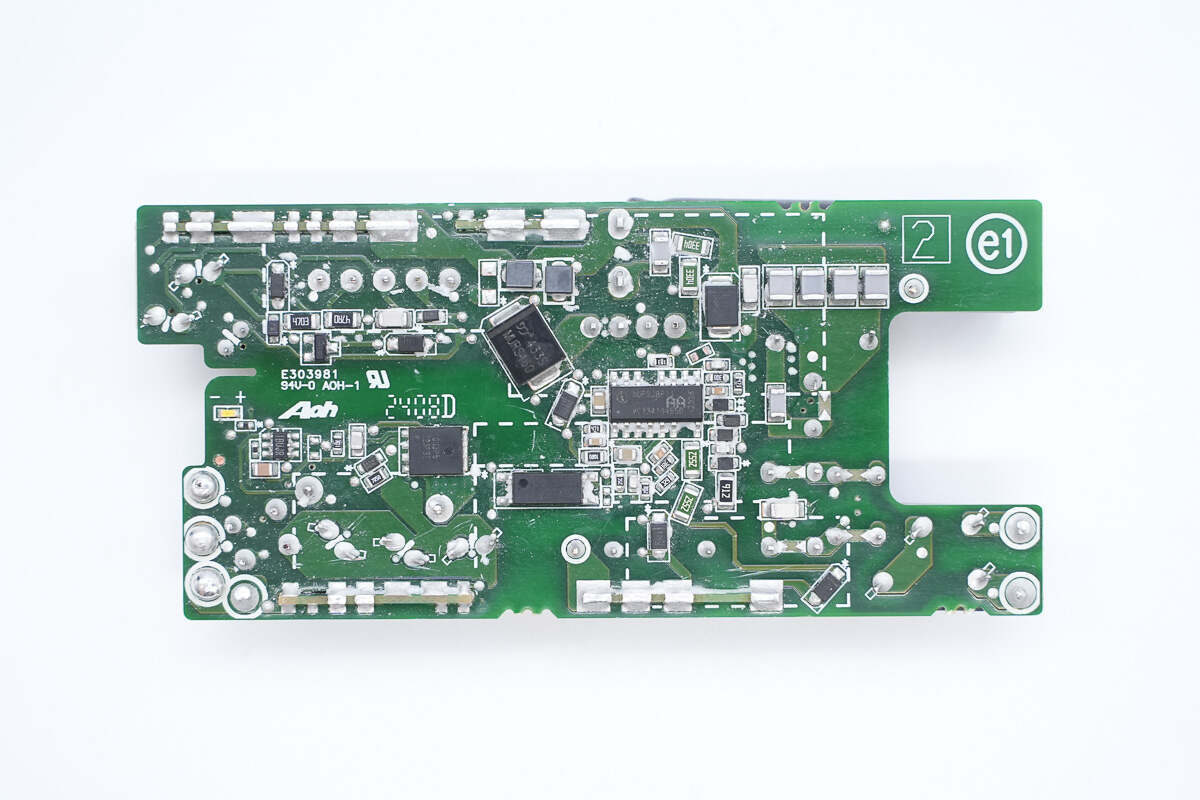

主板背面设有电源主控芯片、光耦、同步整流控制器以及同步整流管。

将两侧小板以及高压滤波电解电容等拆下，方便观察器件信息。

其中一块小板正面设有主动整流控制器、整流管、协议芯片以及输出VBUS开关管。

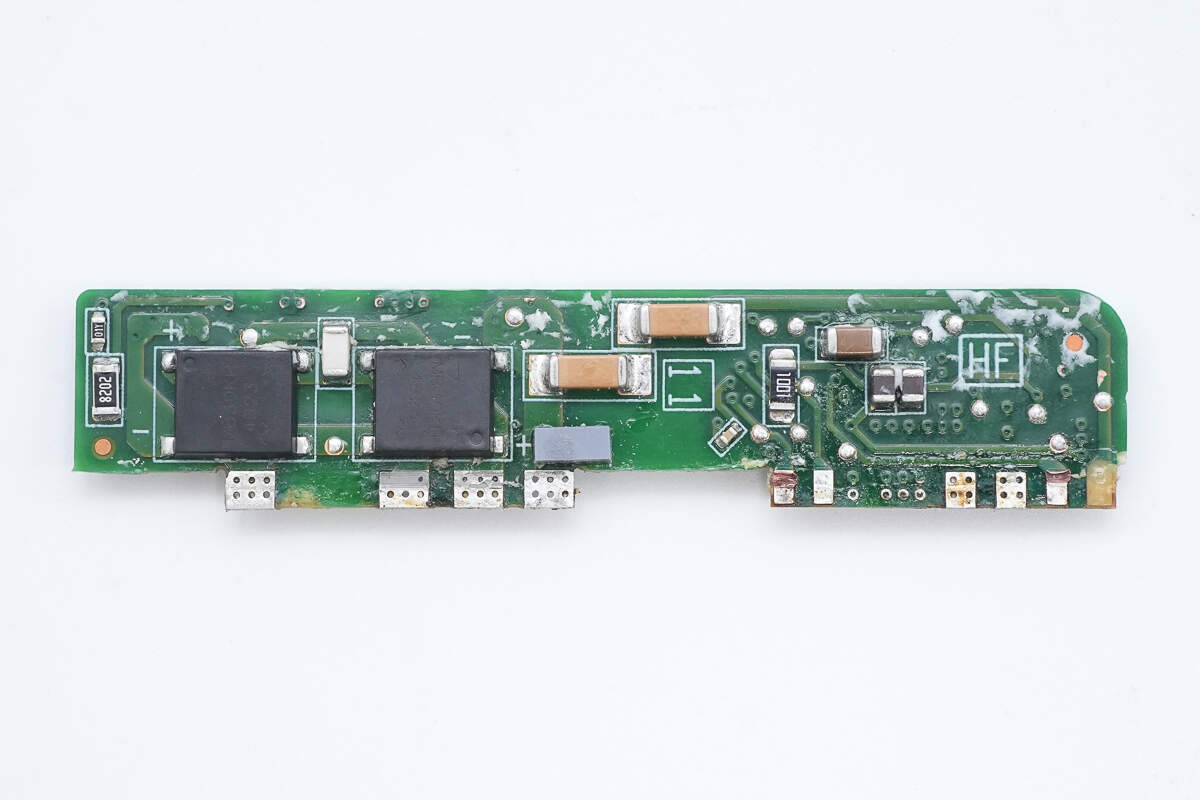

板子背面设有两颗整流桥和贴片Y电容。

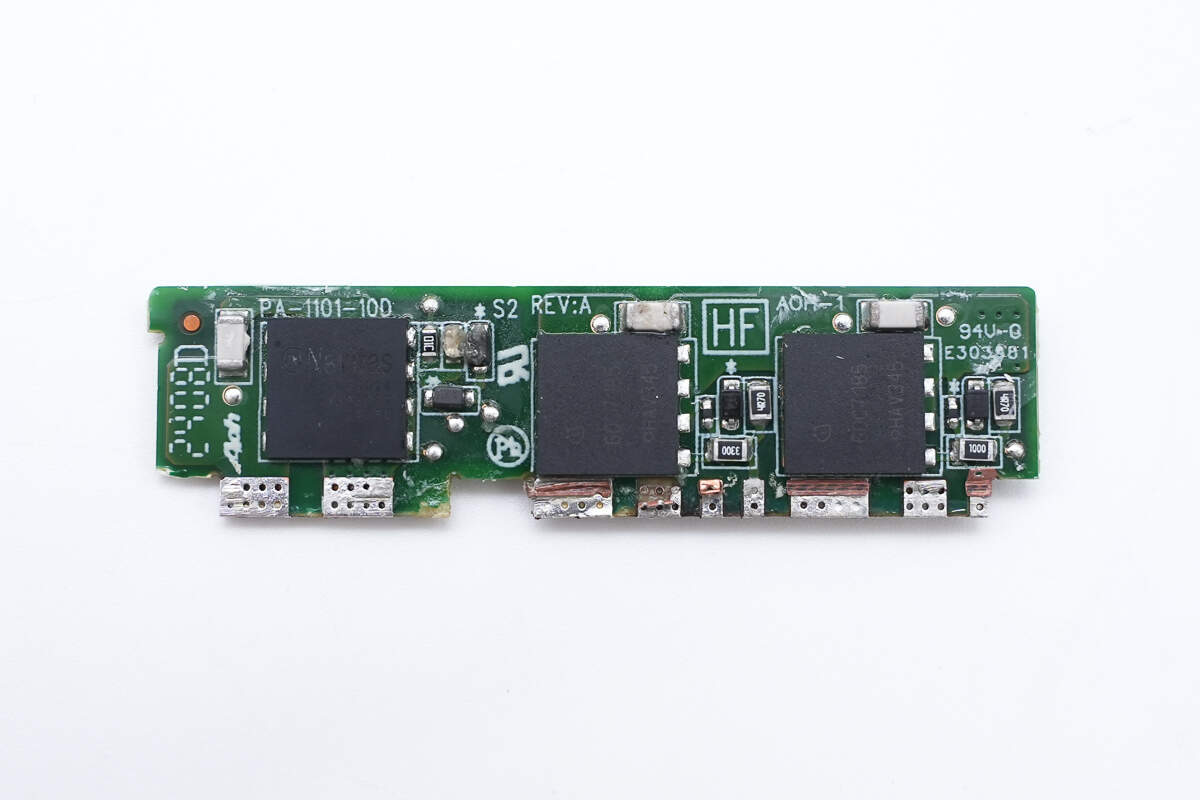

另一块板子上设有PFC开关管以及HFB半桥开关管。

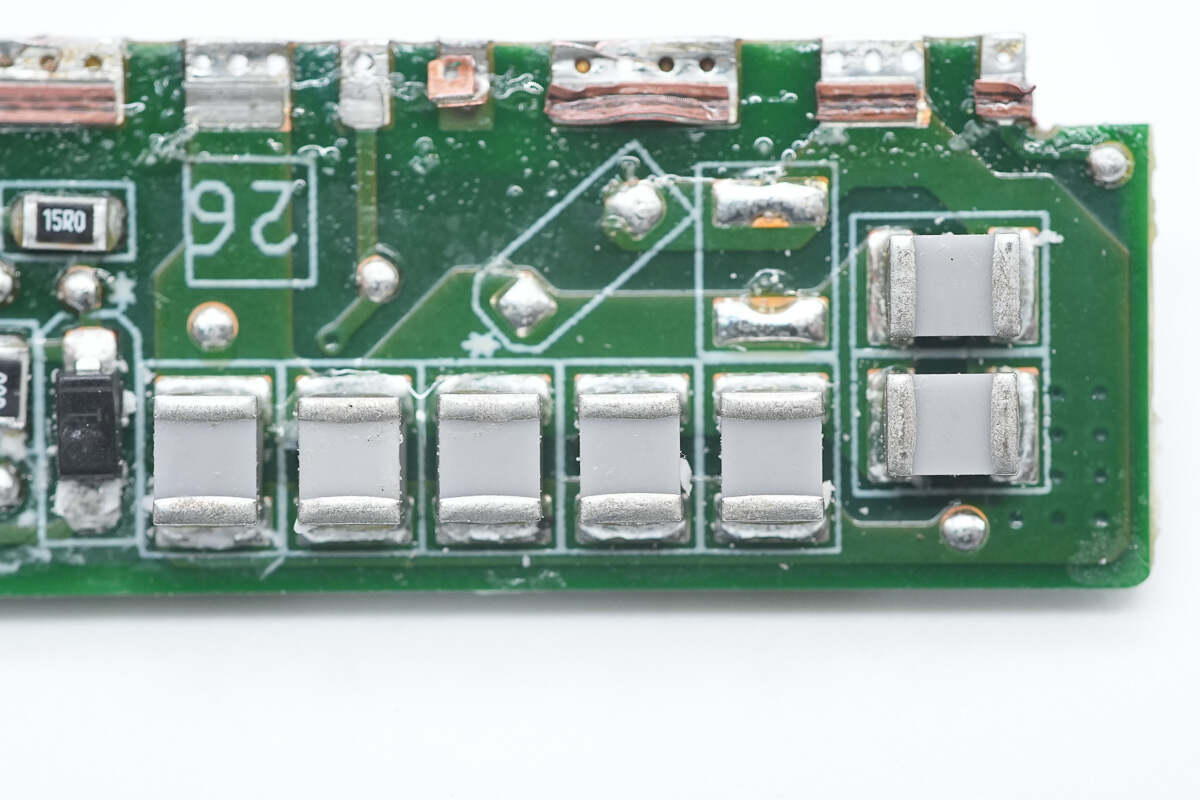

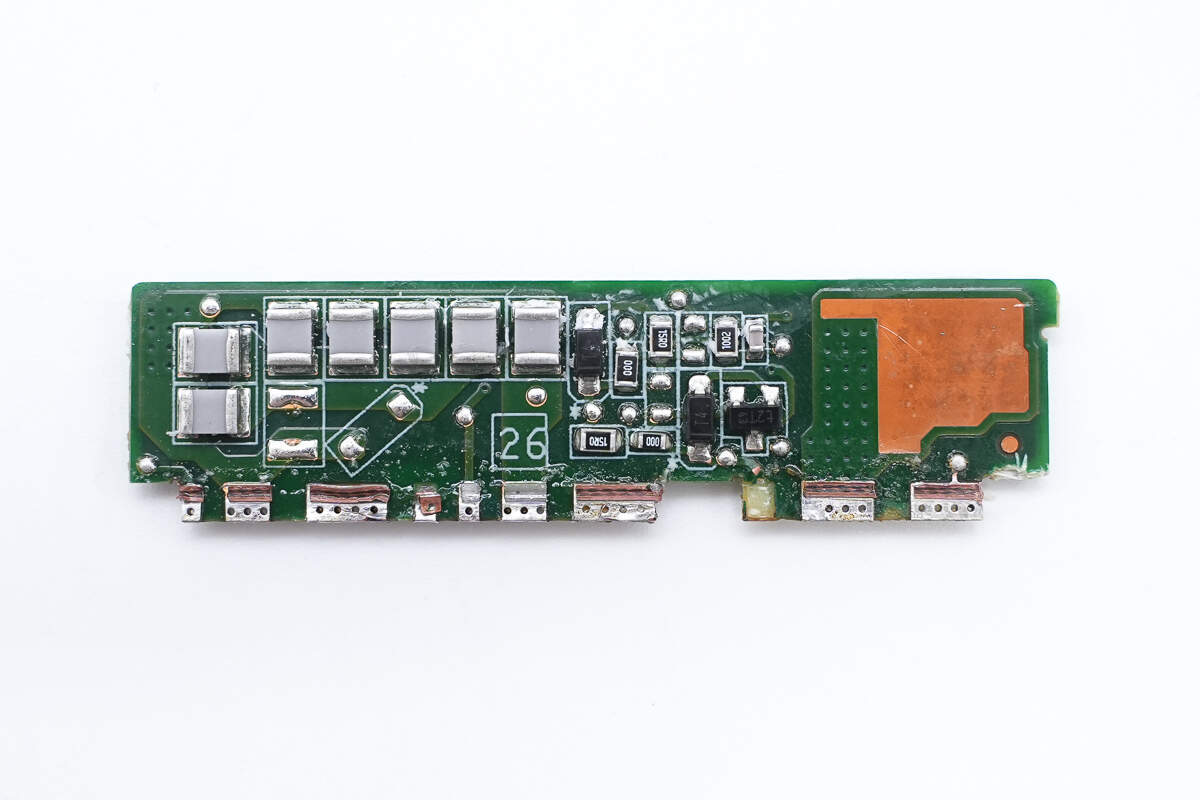

背面设有多颗NPO谐振电容。

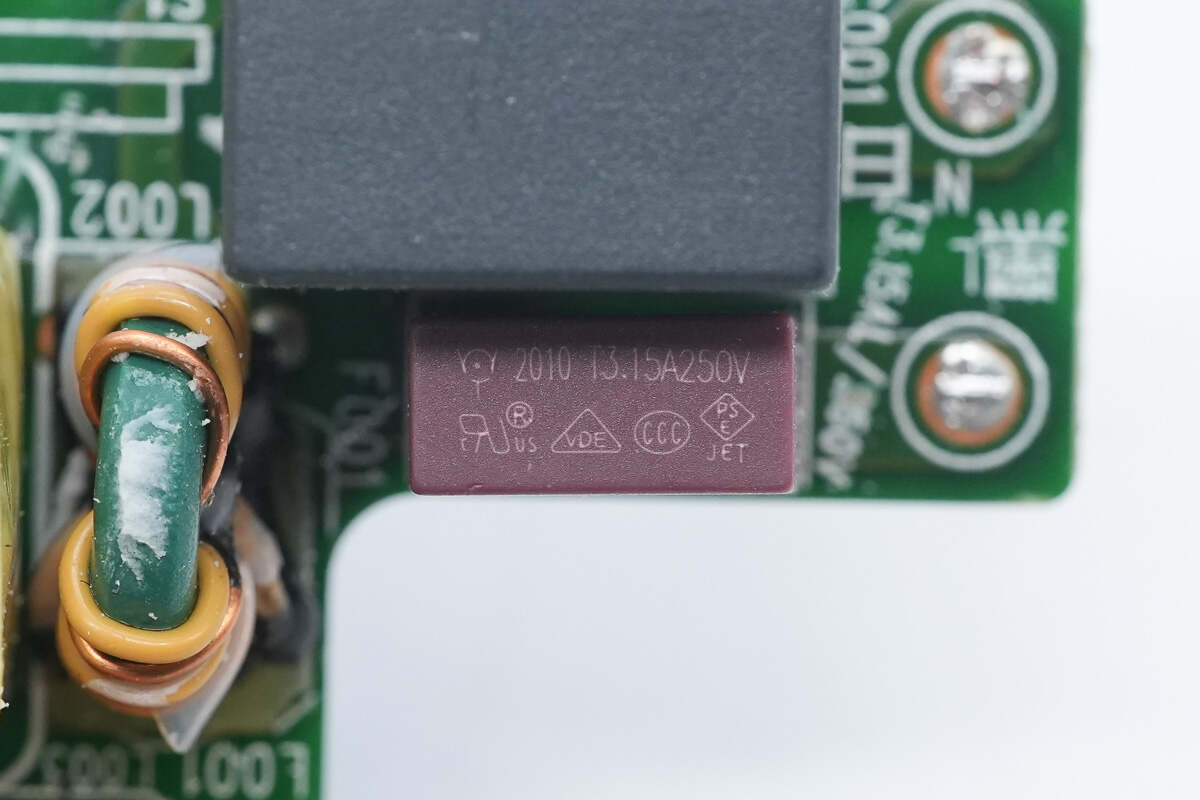

延时保险丝来自华德，规格为3.15A 250V。

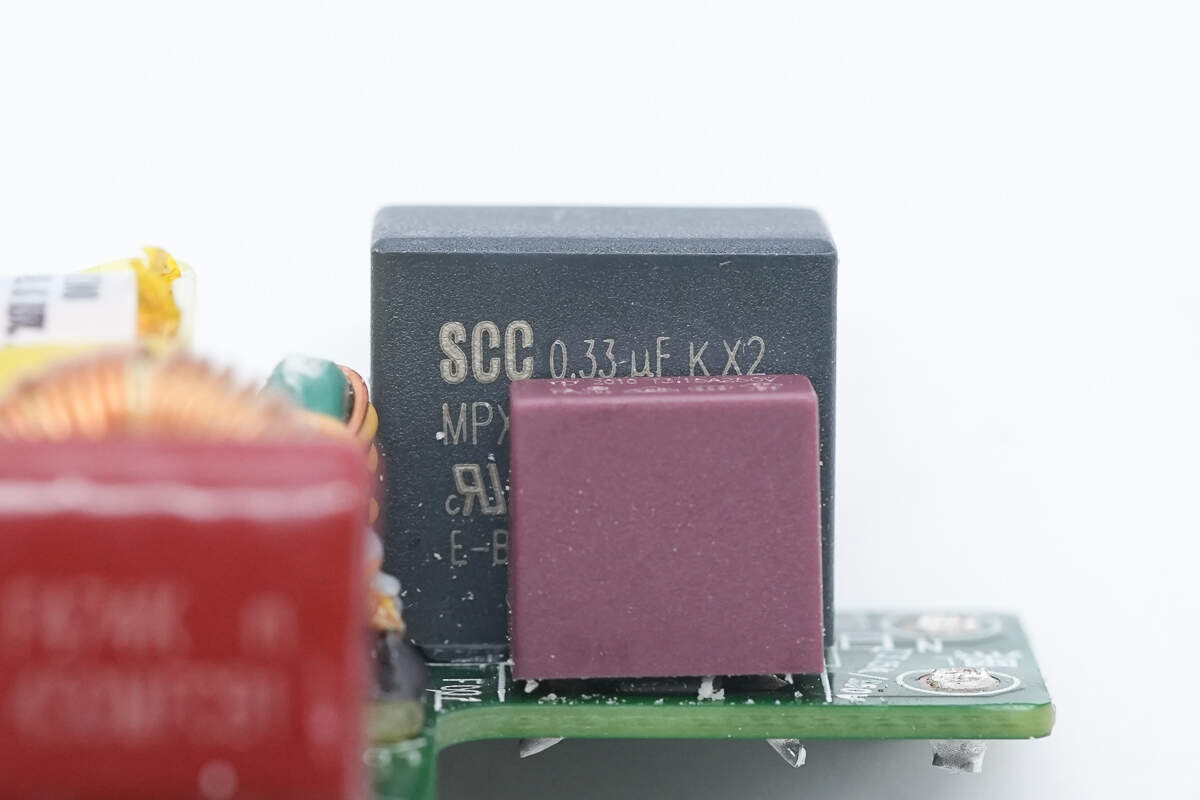

一旁安规X2电容来自SCC实全电子，规格为0.33μF。

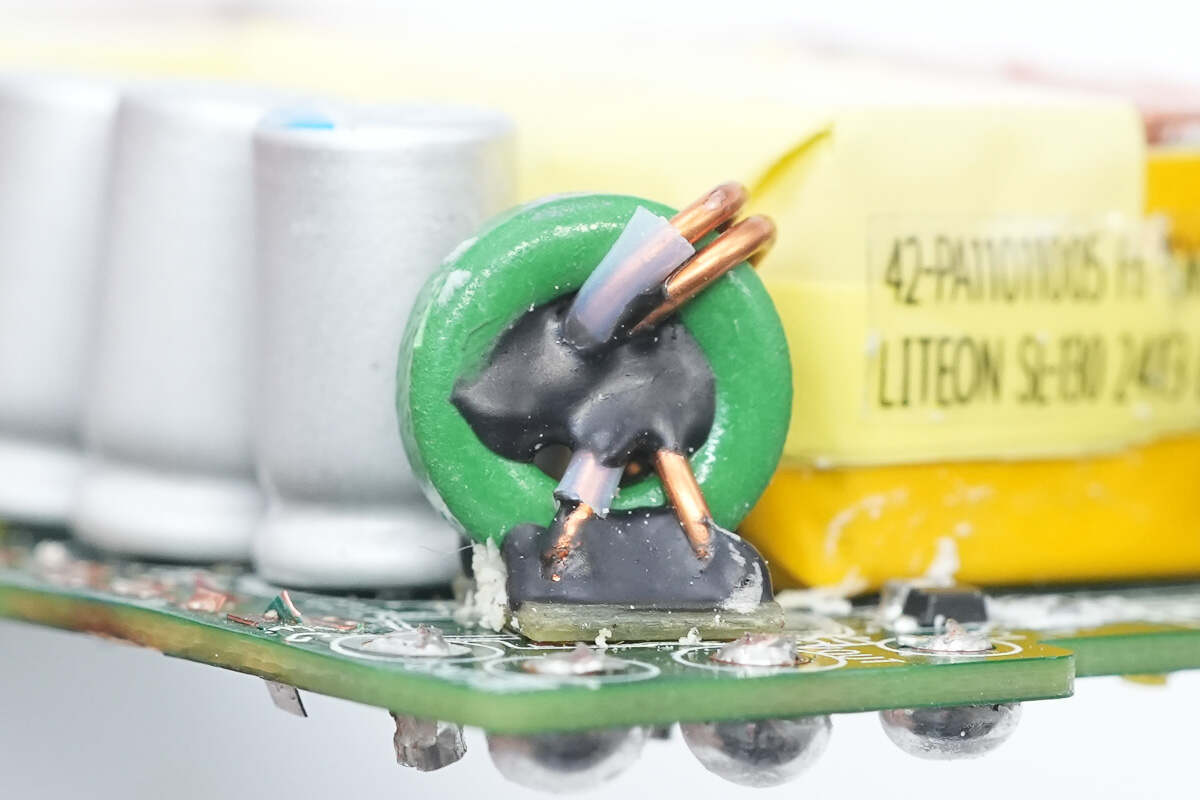

共模电感双线绕制，用于滤除EMI干扰。

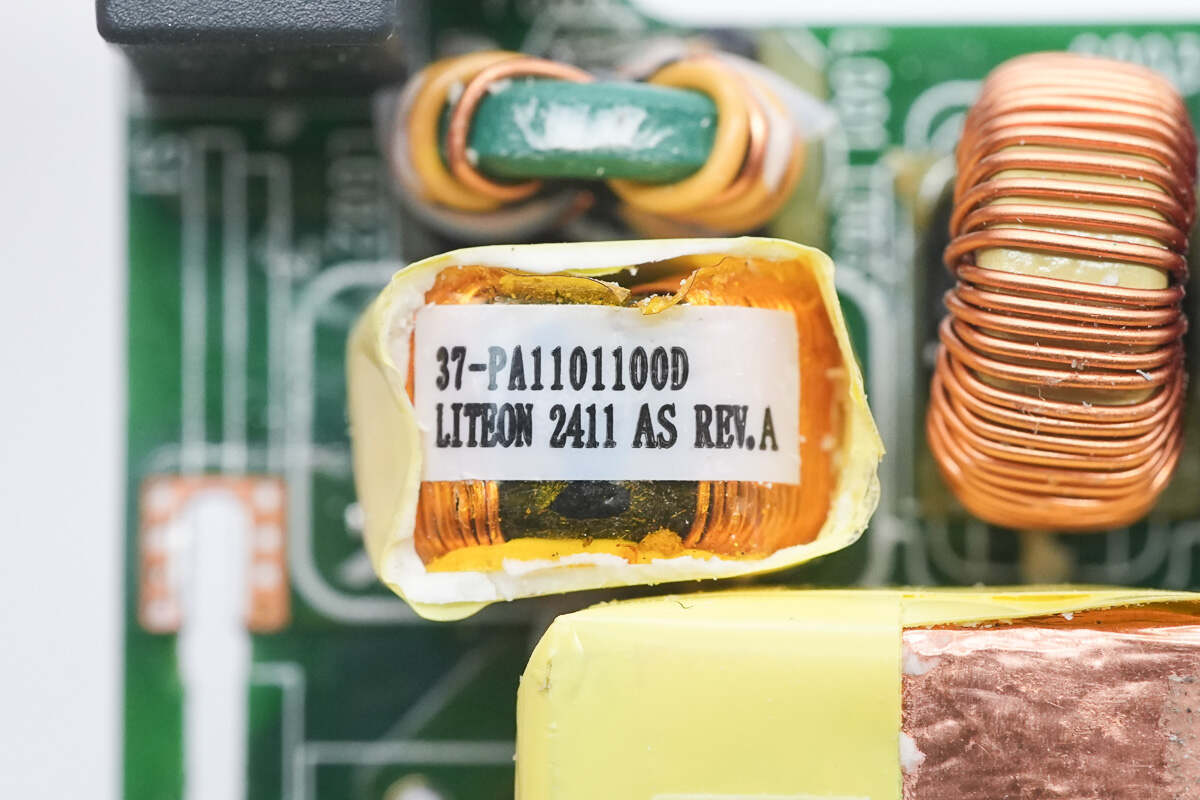

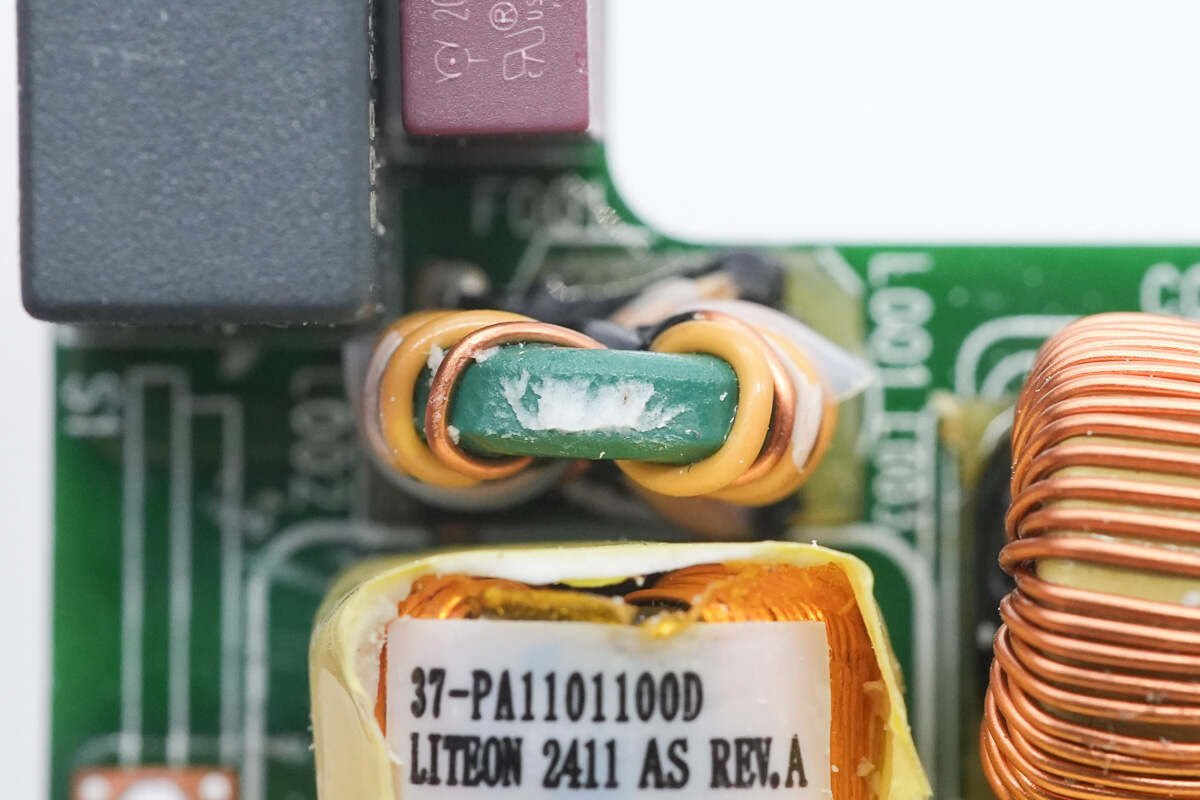

二级共模电感来自光宝，包裹绝缘胶带。

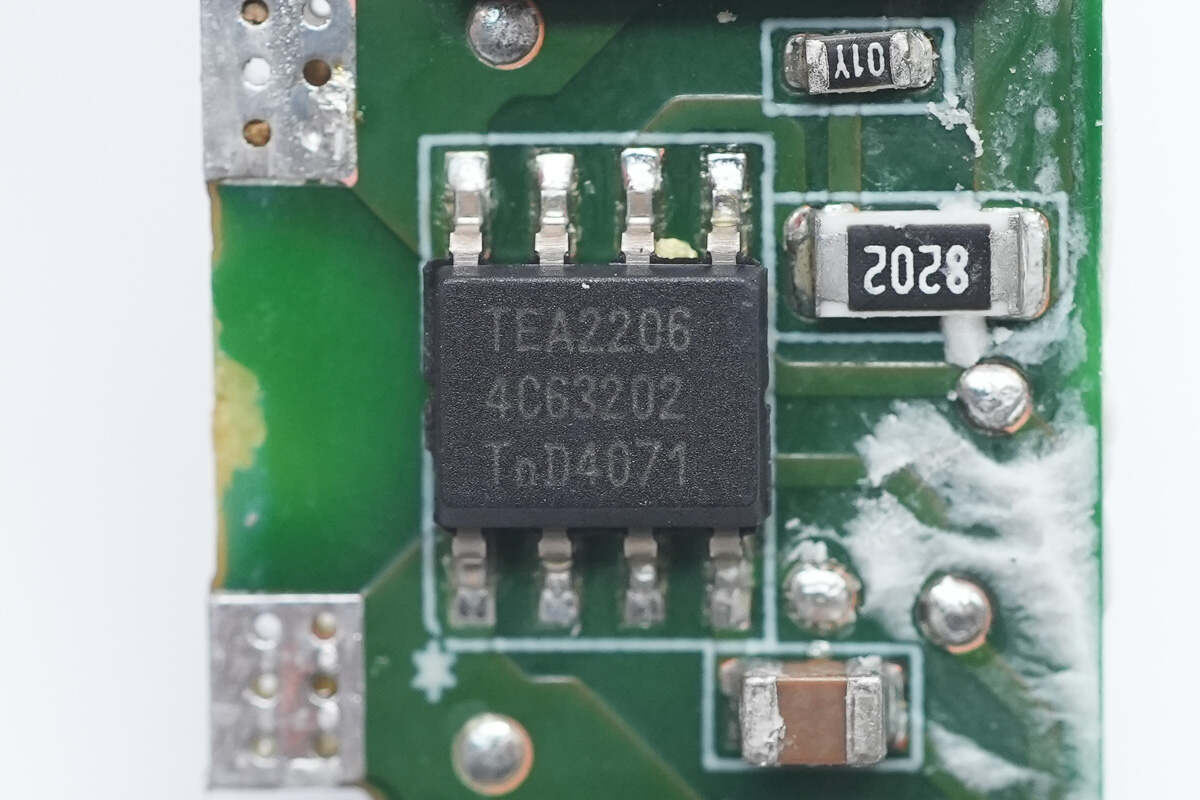

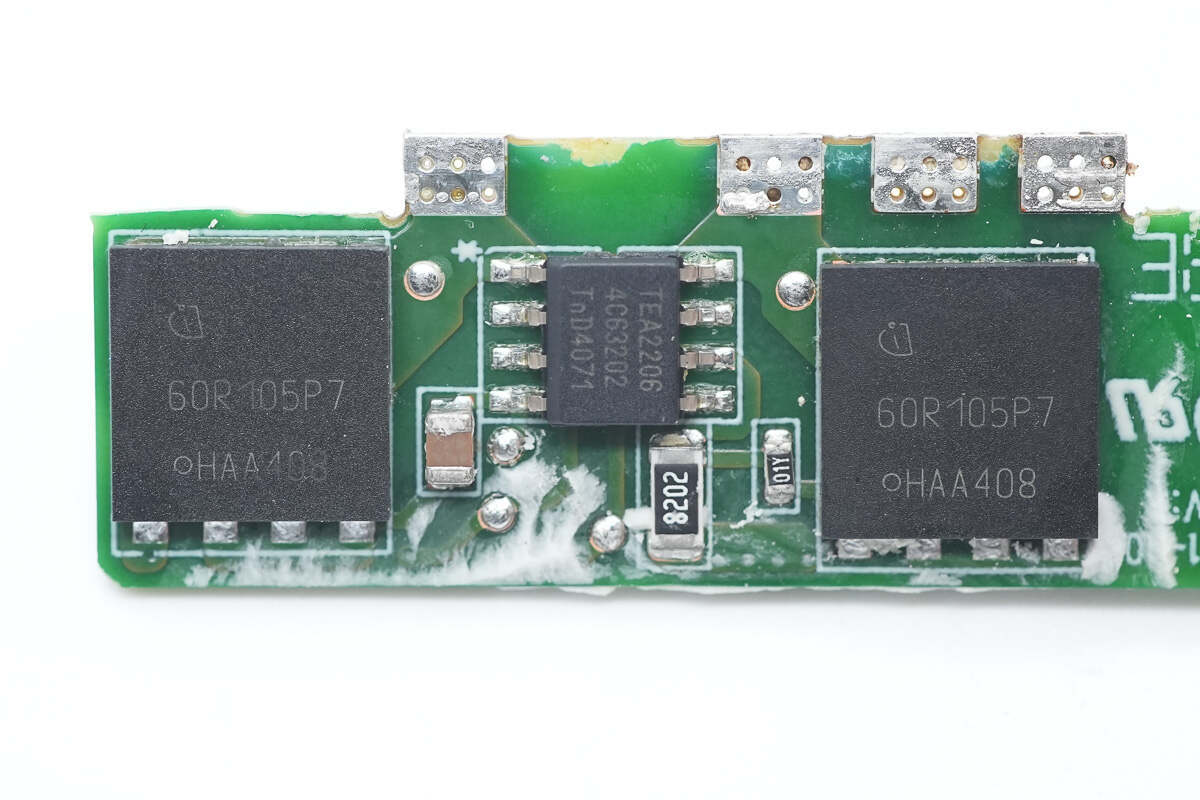

主动整流控制芯片来自恩智浦，型号TEA2206，配合使用两个整流管，能够降低二极管正向压降带来的损耗，将损耗降低一半。在90Vac输入电压下，可以提高0.7%的效率。芯片还集成X2安规电容放电和自供电，外围元件精简。

两颗整流管来自英飞凌，型号为IPL60R105P7，为CoolMOS P7系列，耐压600V，导阻105mΩ，采用PG-VSON-4封装。

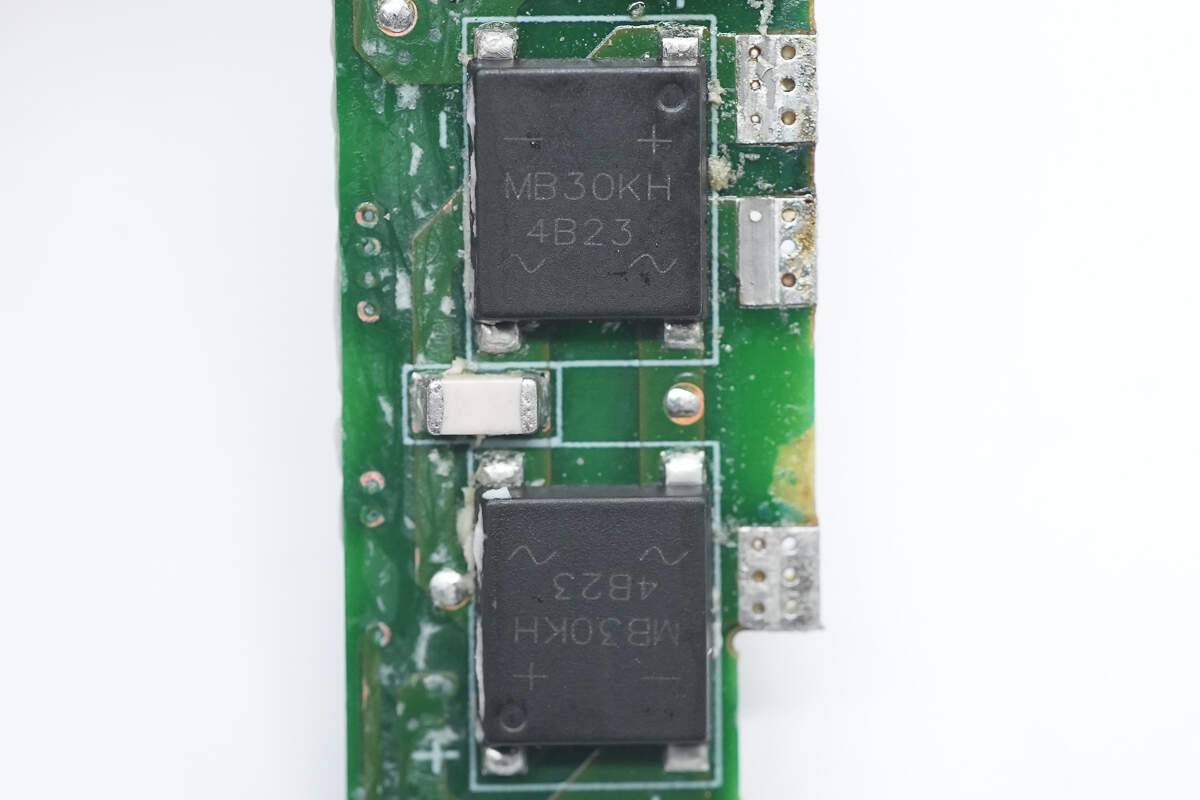

两颗整流桥料号相同，丝印MB30KH。

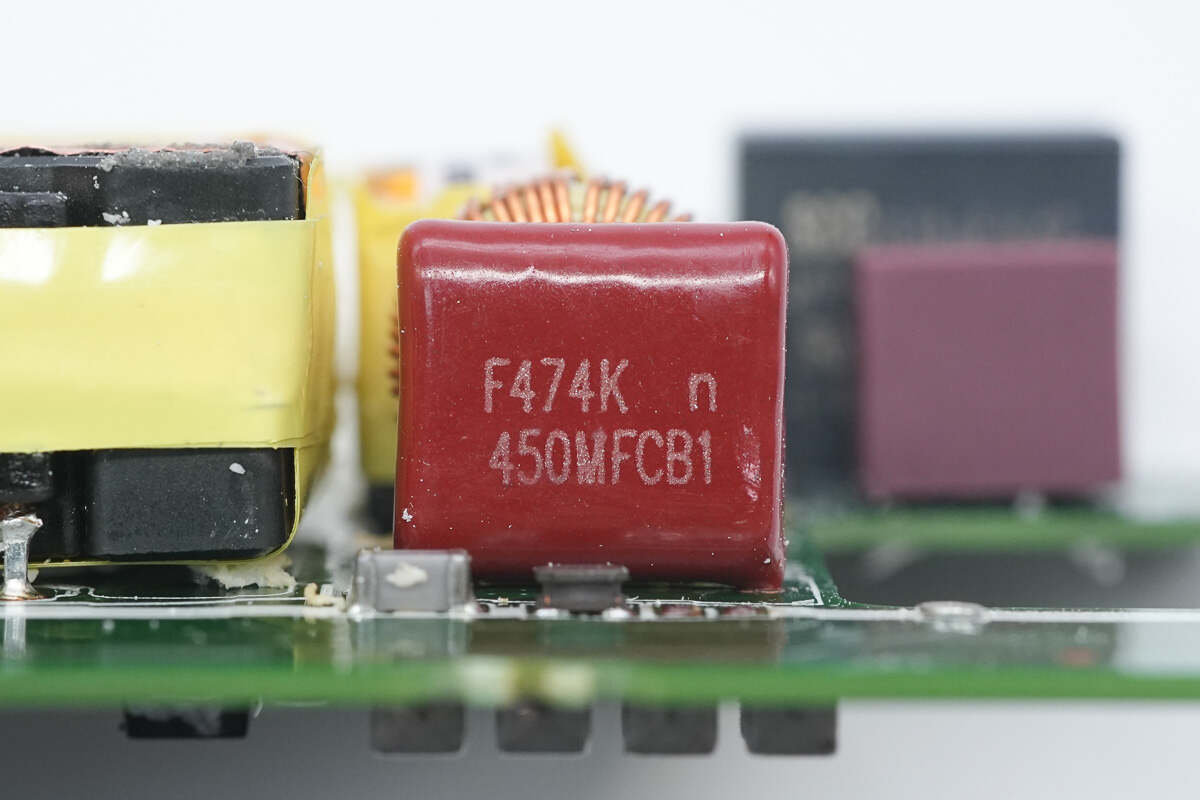

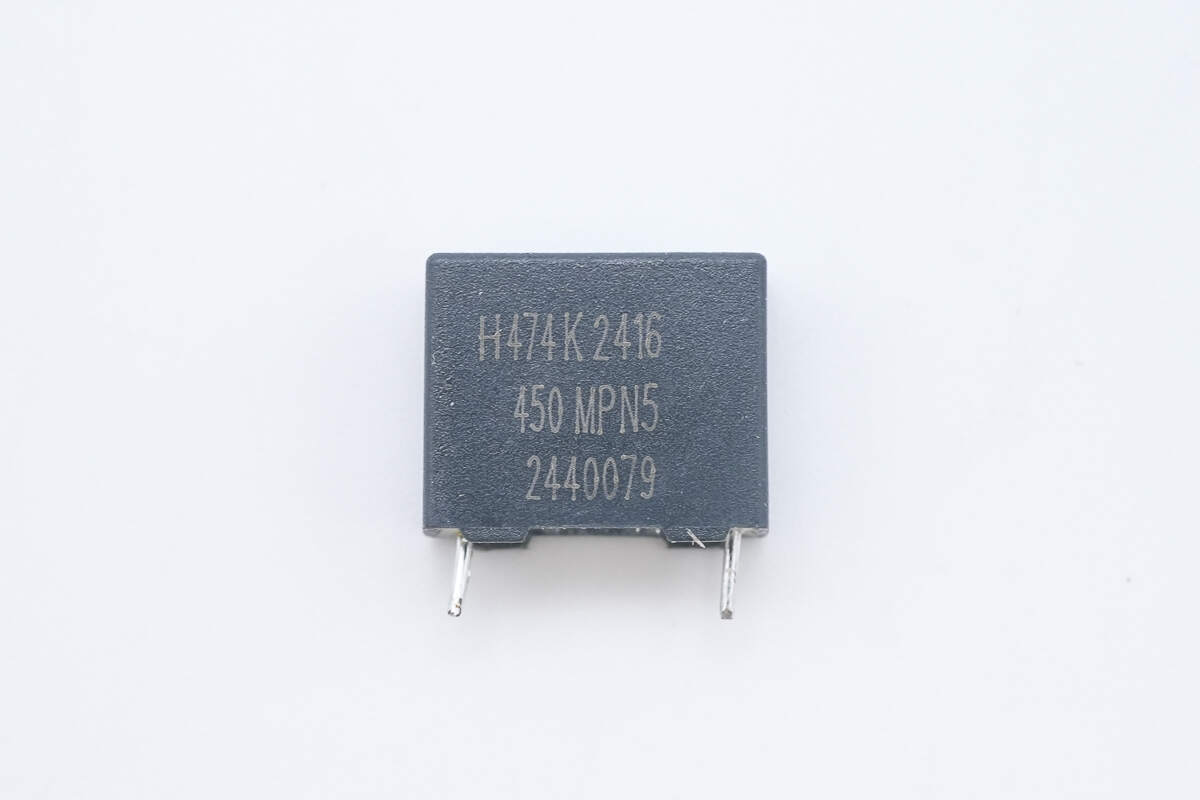

薄膜滤波电容规格为0.47μF 450V。

滤波电感特写。

薄膜滤波电容规格为0.47μF 450V。

主控芯片来自英飞凌，丝印XDPS2BF11，为定制型号，内部集成PFC控制器和HFB控制器，采用DSO-14封装。

PFC开关管来自纳微半导体，型号NV6028。

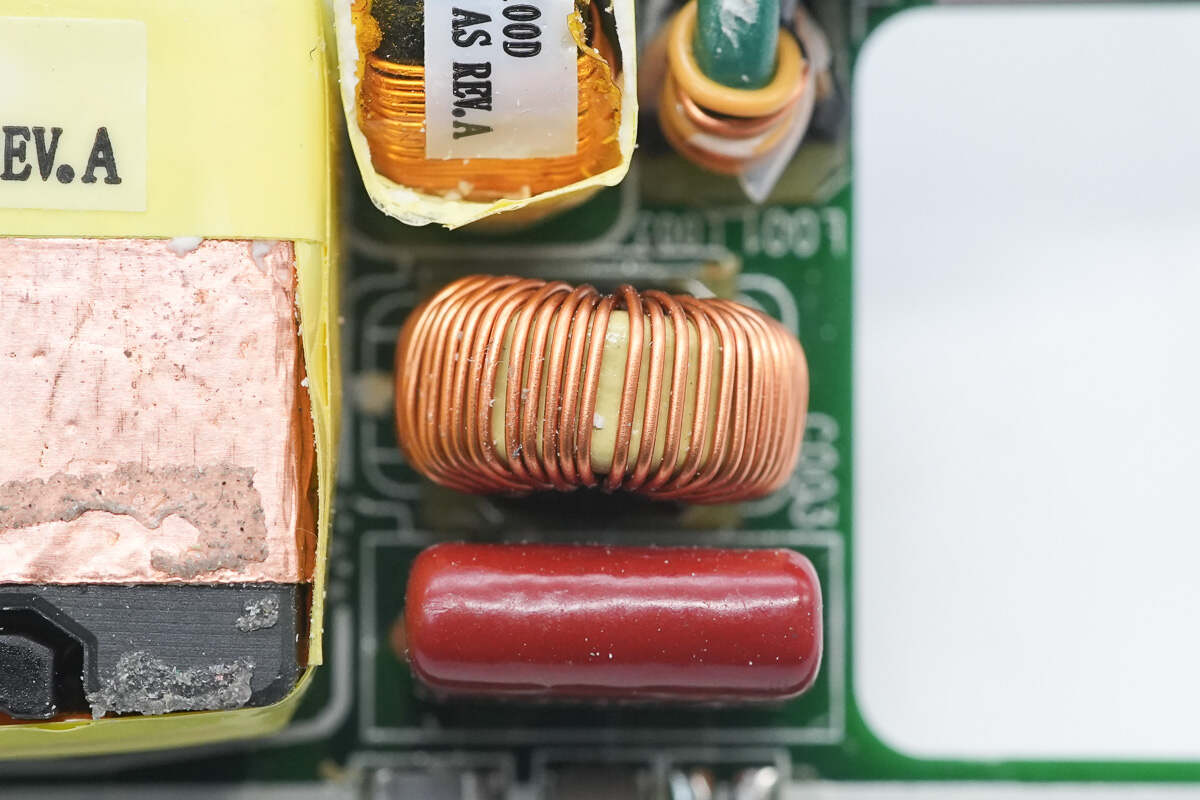

PFC升压电感包裹铜箔和绝缘胶带。

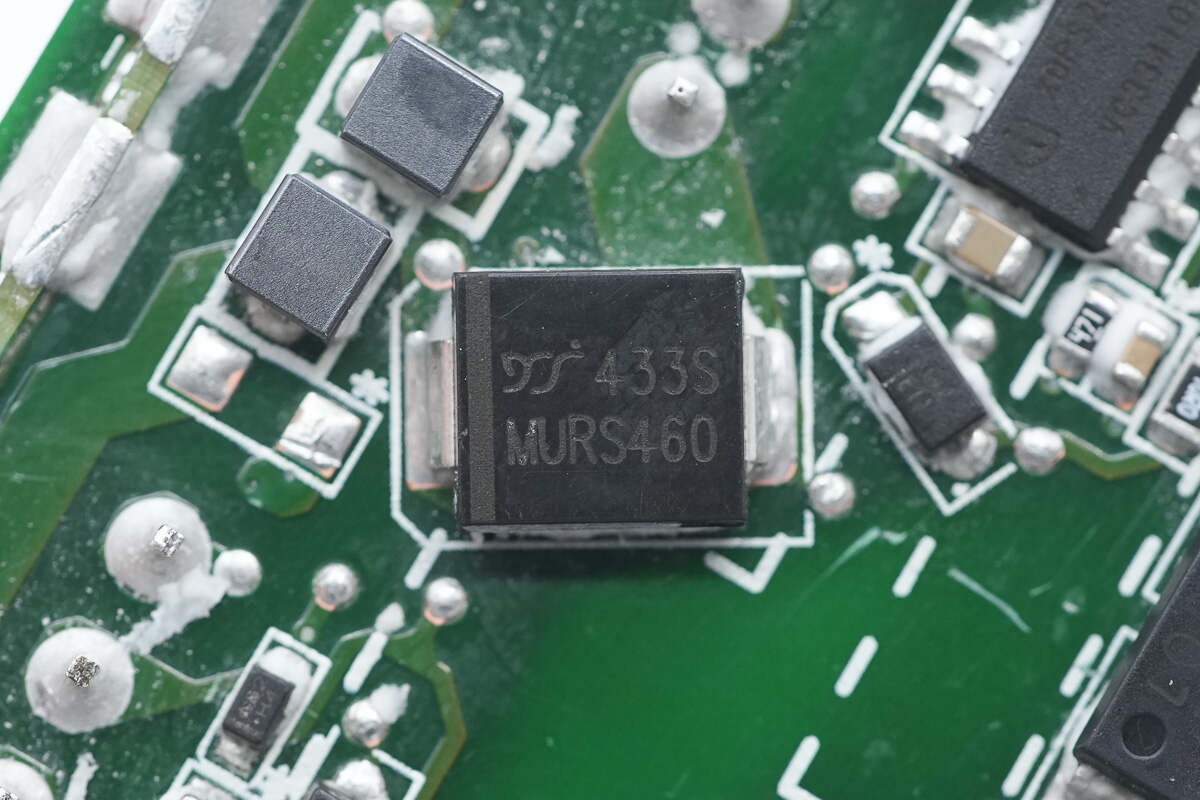

PFC整流管来自扬杰，型号MURS460，为超快恢复二极管，规格为4A 600V，采用DO-214AB封装。

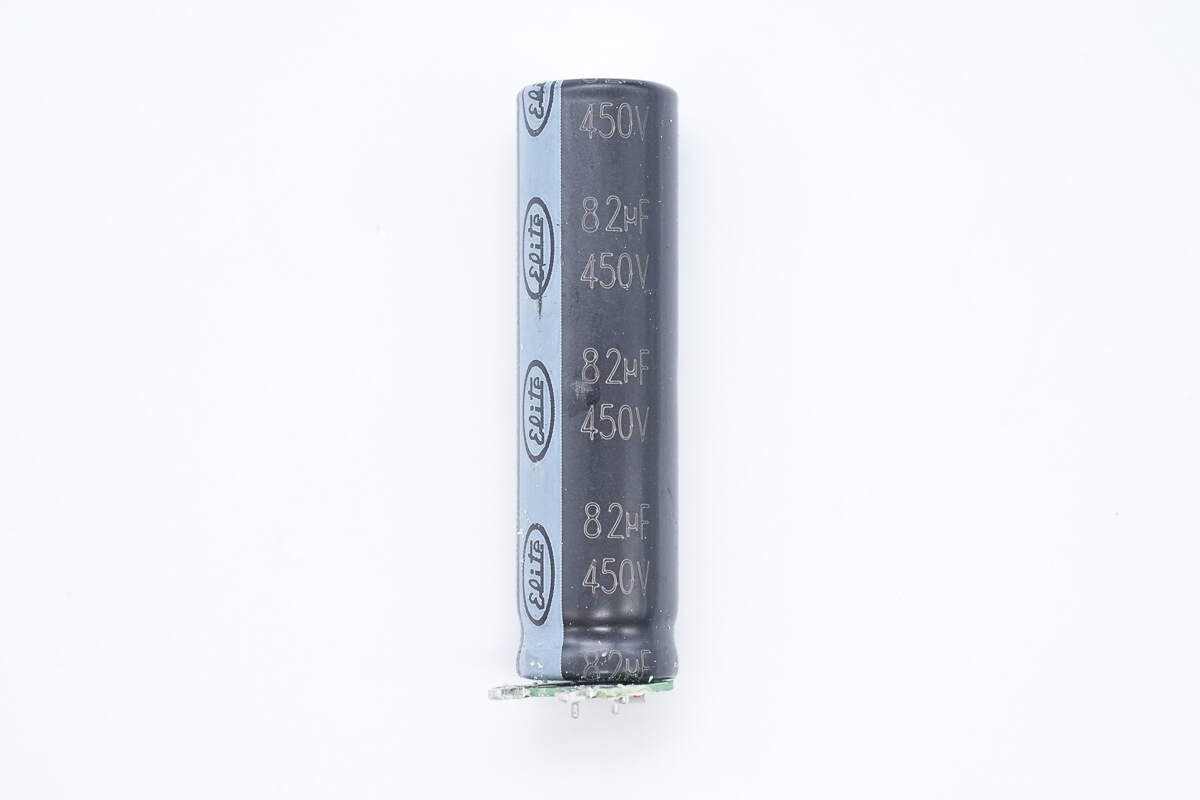

高压滤波电解电容来自金山，规格为450V82μF。

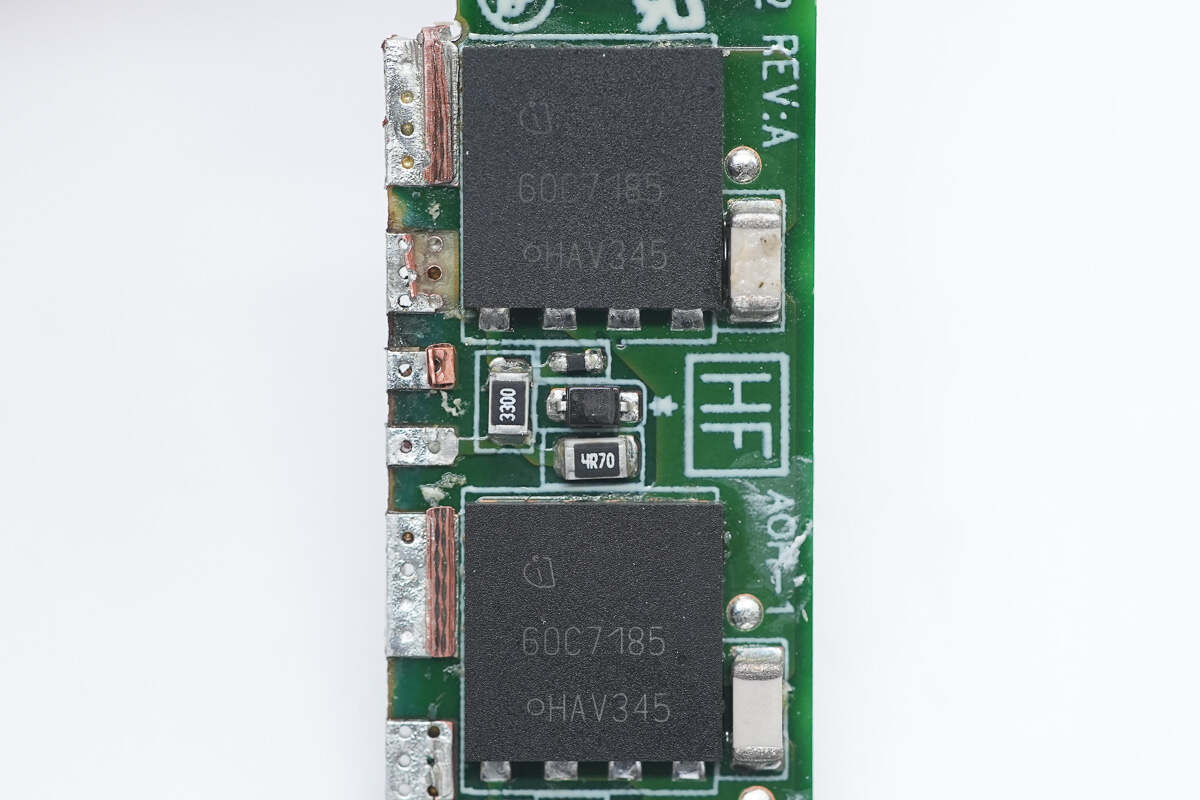

HFB半桥开关管来自英飞凌，丝印60C7185，实际型号为IPL60R185C7，属CoolMOS C7系列，耐压650V，导阻185mΩ，采用PG-VSON-4封装。

7颗并联的NPO谐振电容特写。

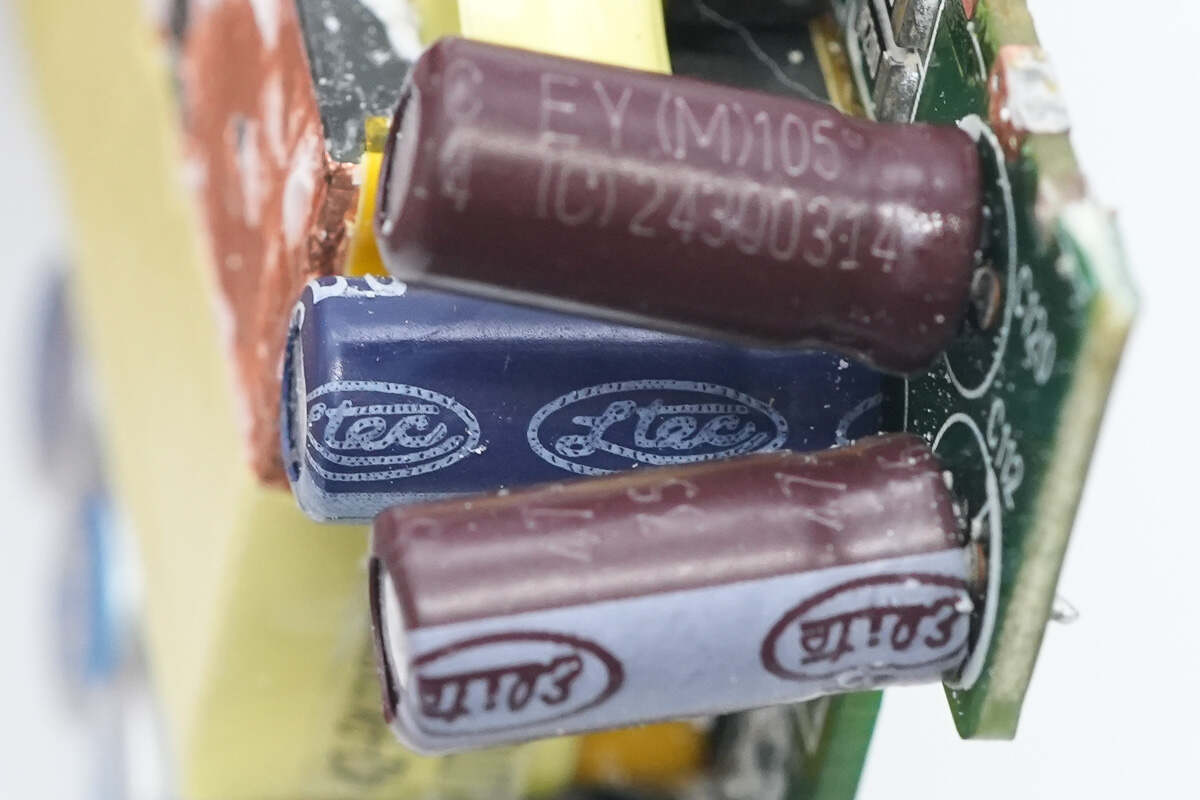

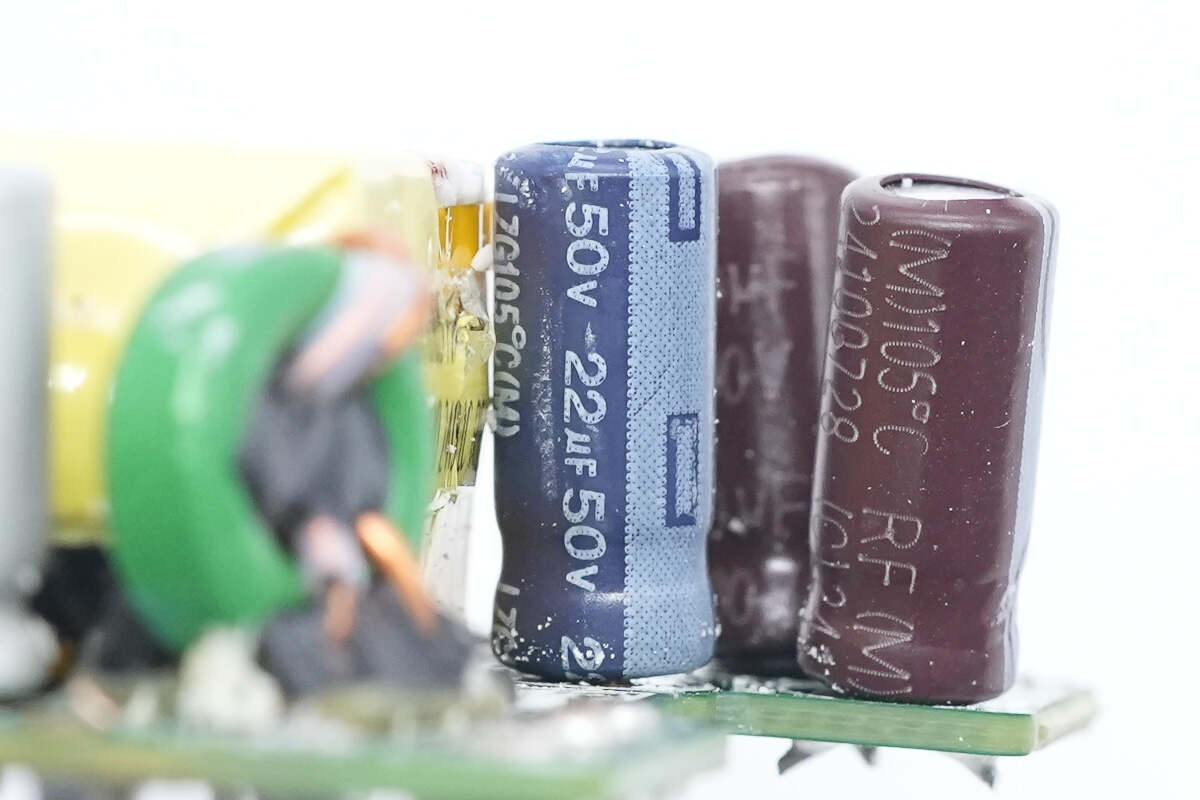

蓝色主控芯片供电电容来自LTEC辉城电子。

规格为50V22μF。

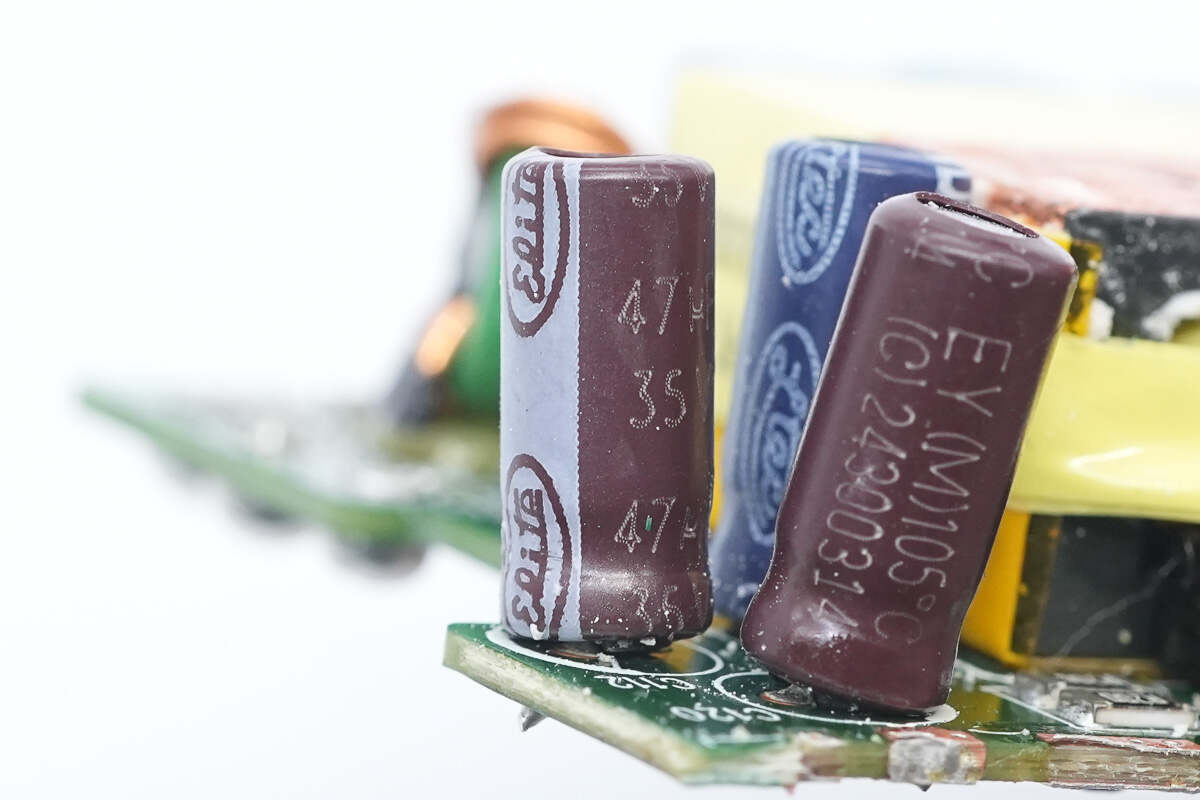

另外两颗来自ELITE金山，这颗规格为35V47μF。

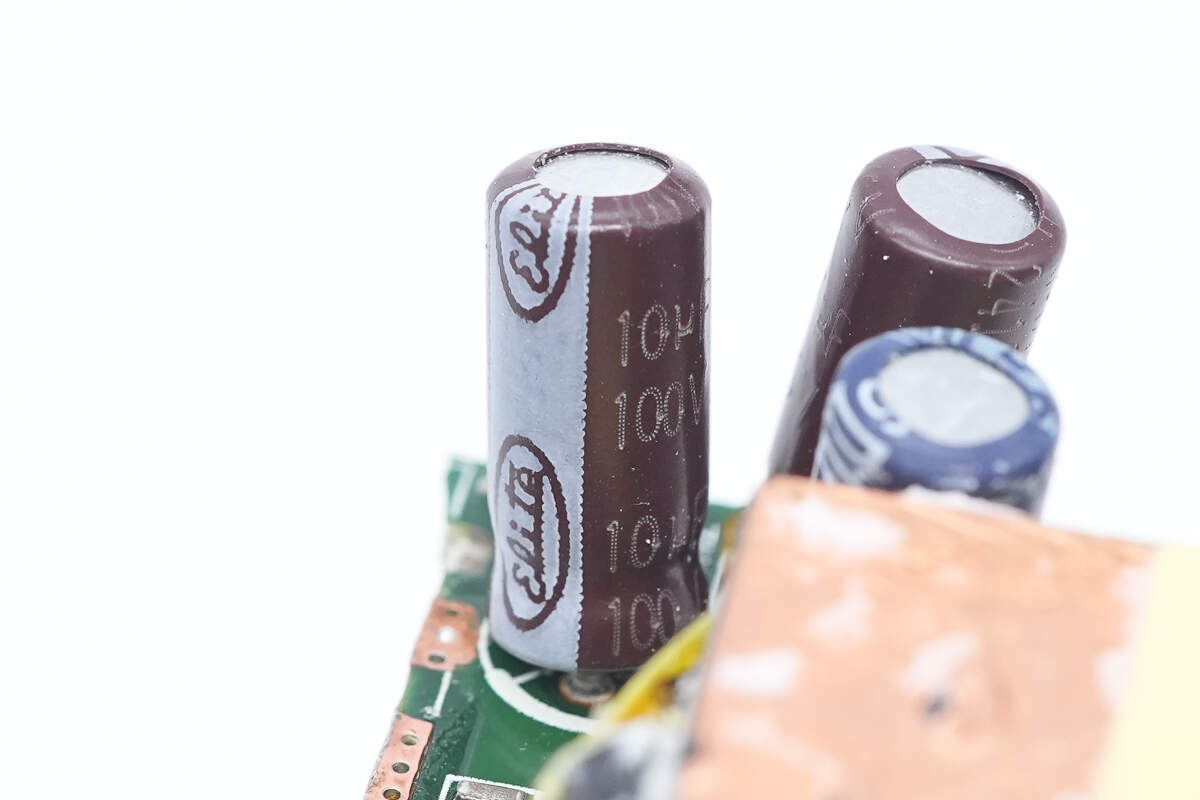

另一颗规格为100V10μF。

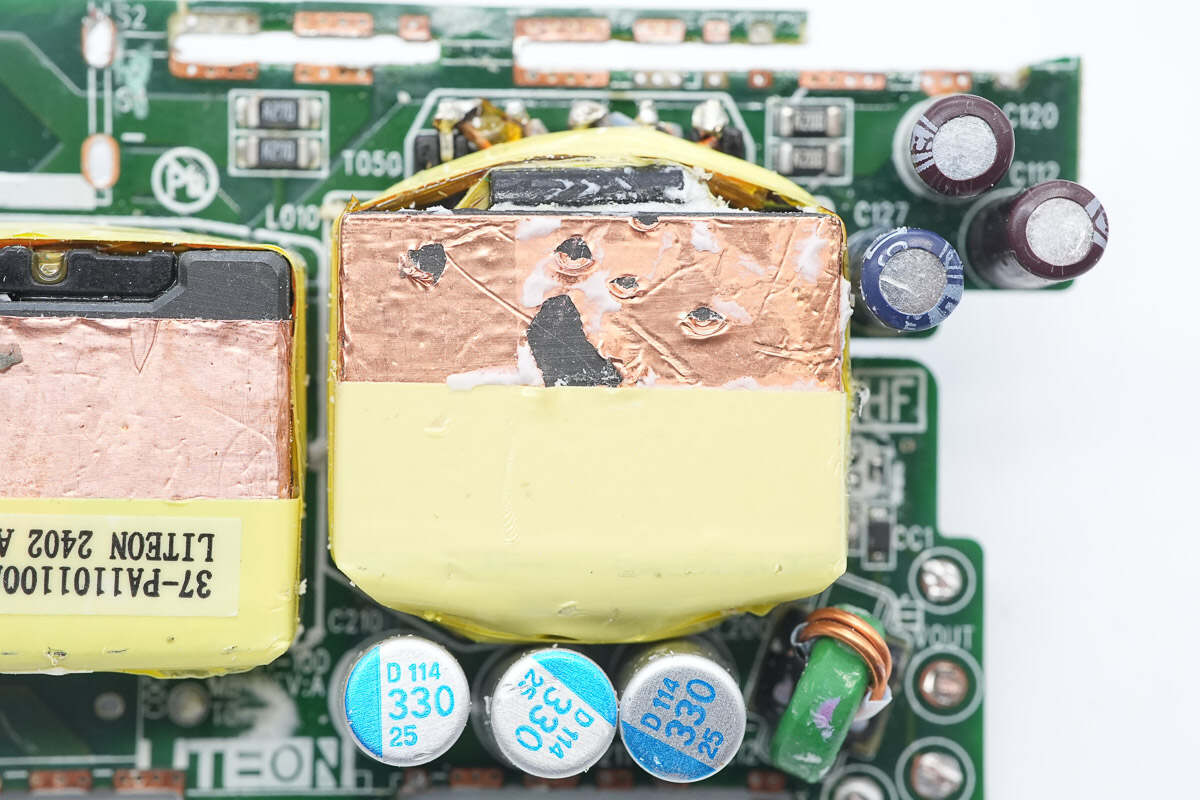

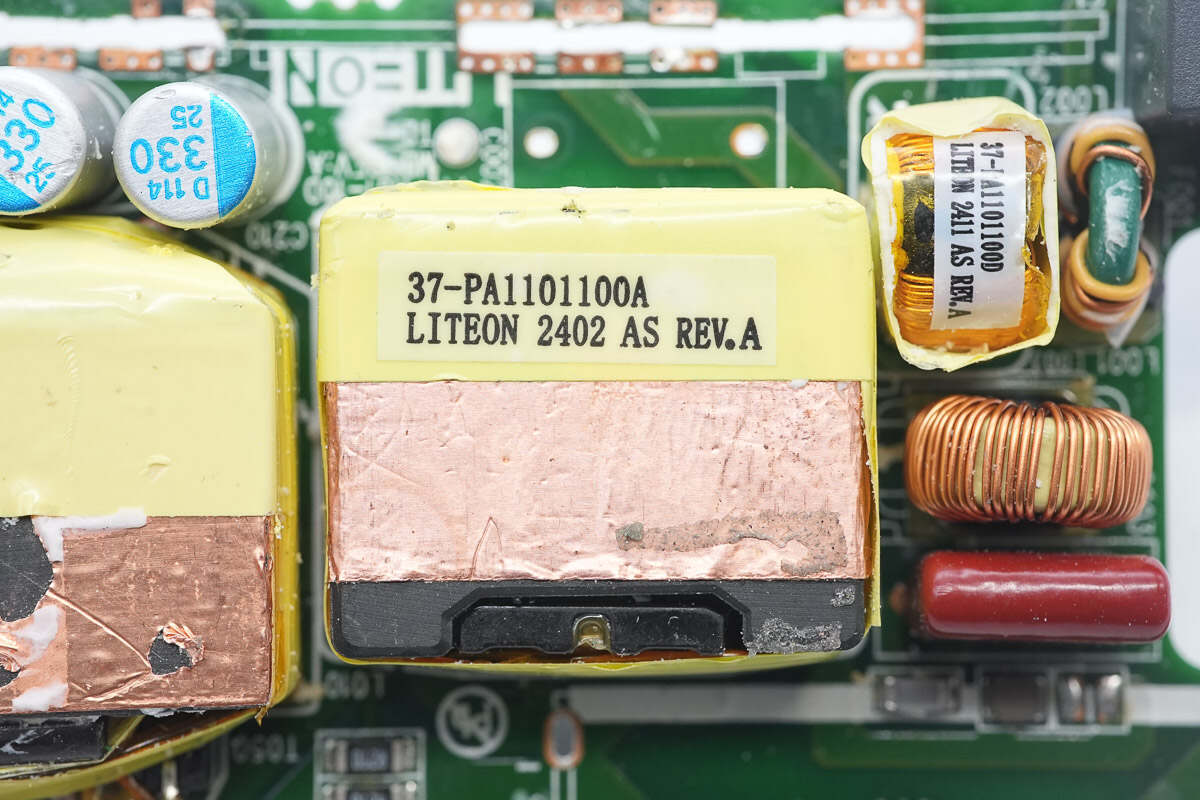

变压器特写。

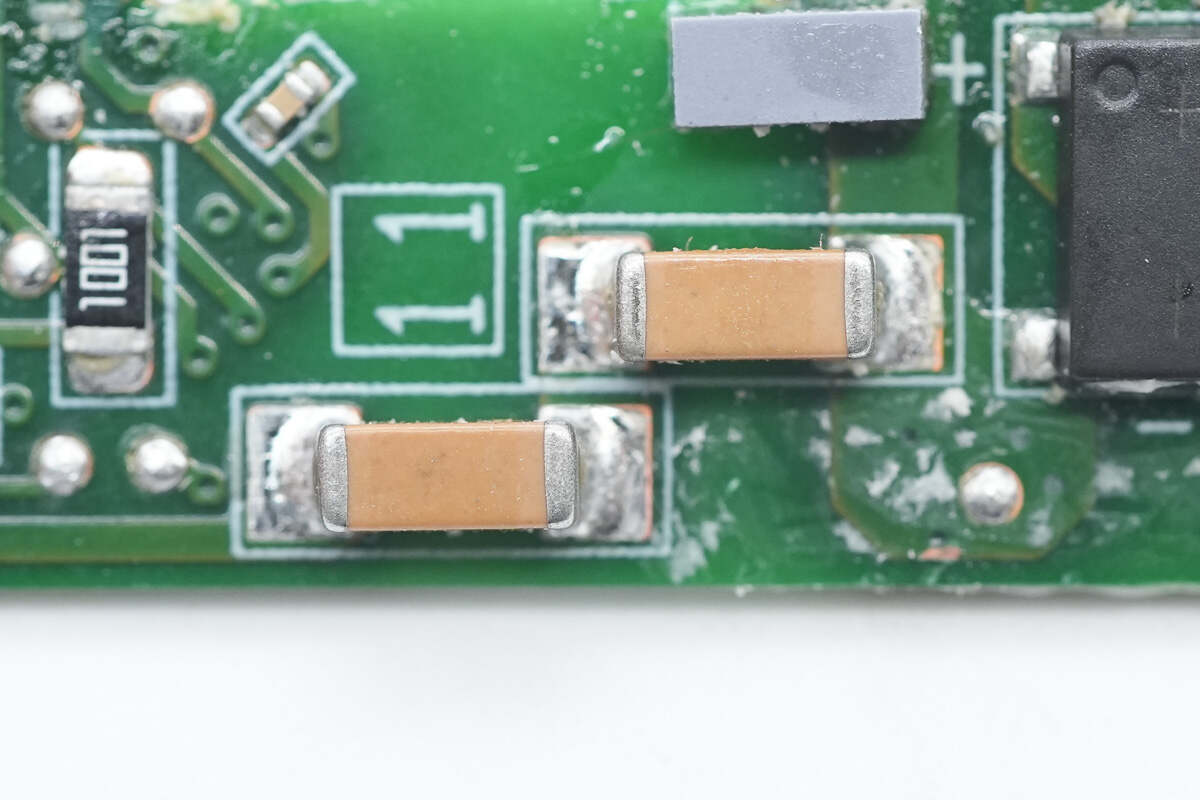

两颗贴片Y电容串联提高耐压，提升安全等级。

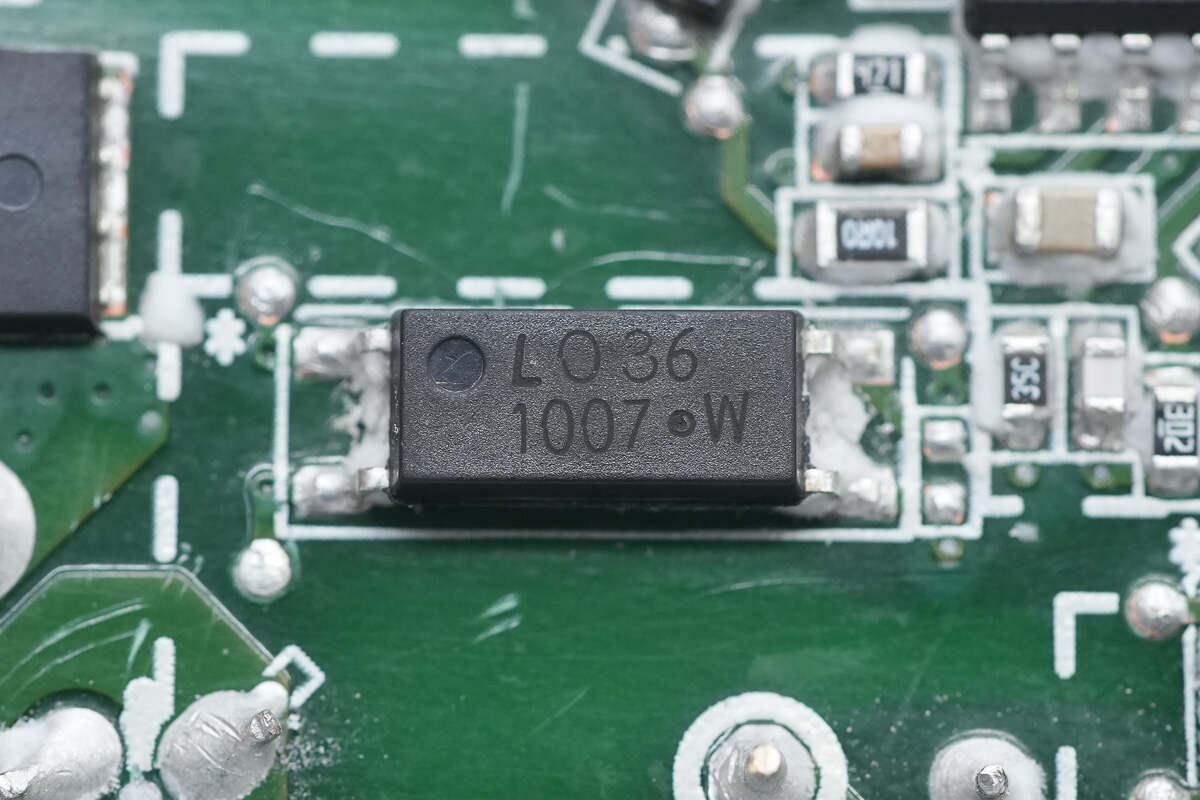

1007光耦用于输出电压反馈调节。

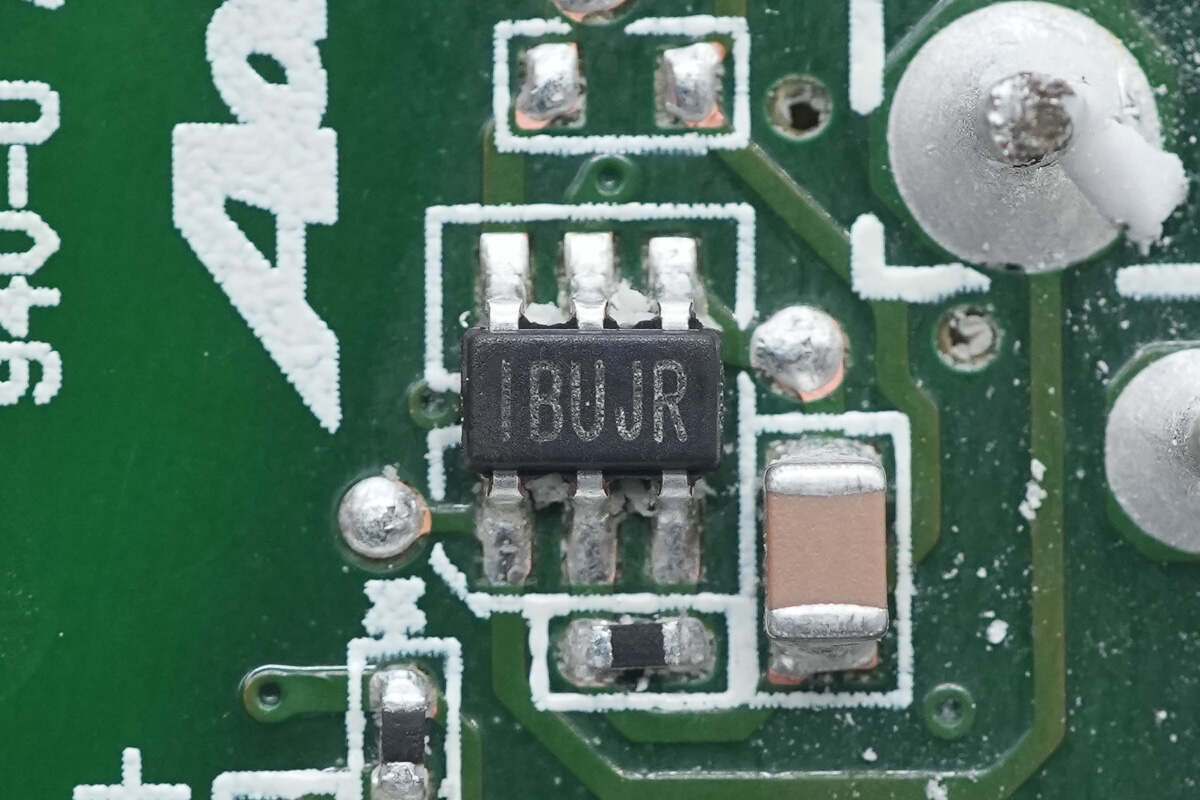

同步整流控制器来自MPS，丝印IBUJR，实际型号为MP6951，为MPS最新推出的一款同步整流控制器，支持DCM，CCM，QR，ZVS工作模式，还支持ACF主动钳位反激和HFB混合反激，工作频率可达1MHz，支持驱动氮化镓同步整流管，支持高侧和低侧应用，采用TSOT23-6封装。

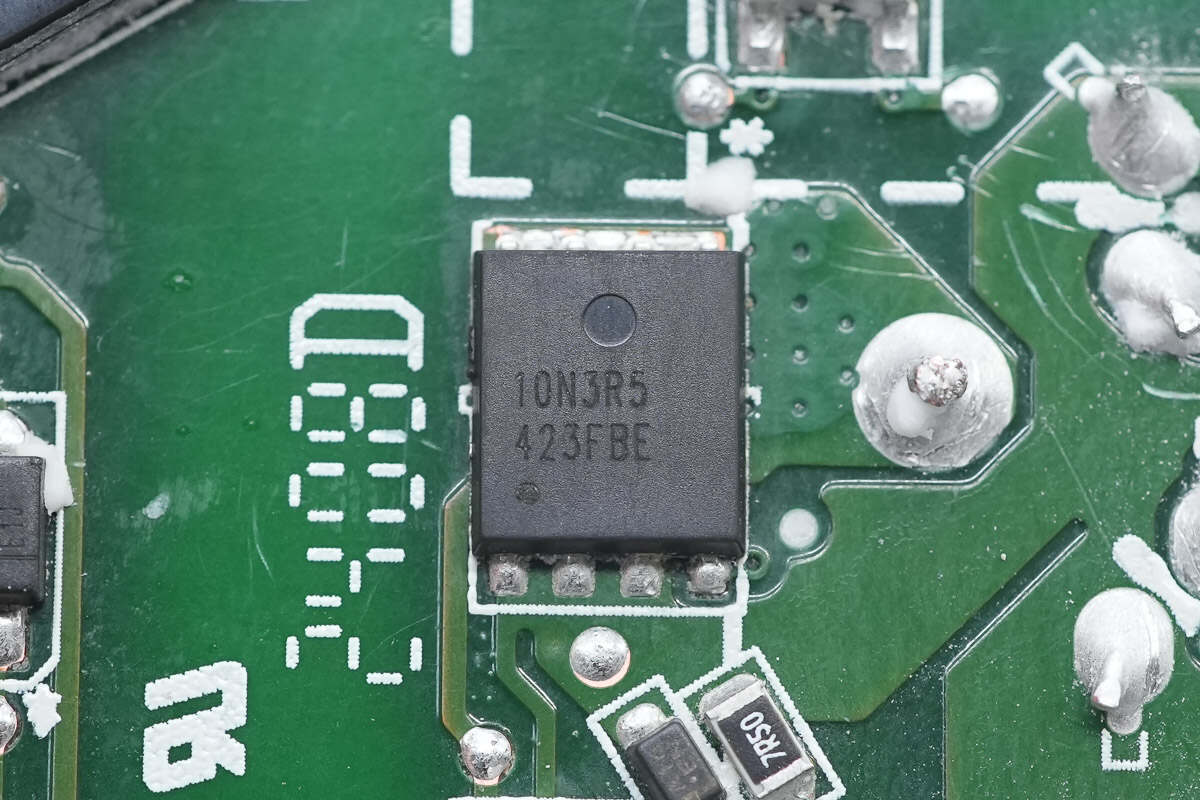

同步整流管来自APEC富鼎先进，型号AP10N3R5XT，NMOS，耐压100V，导阻3.5mΩ，采用PMPAK5*6X封装。

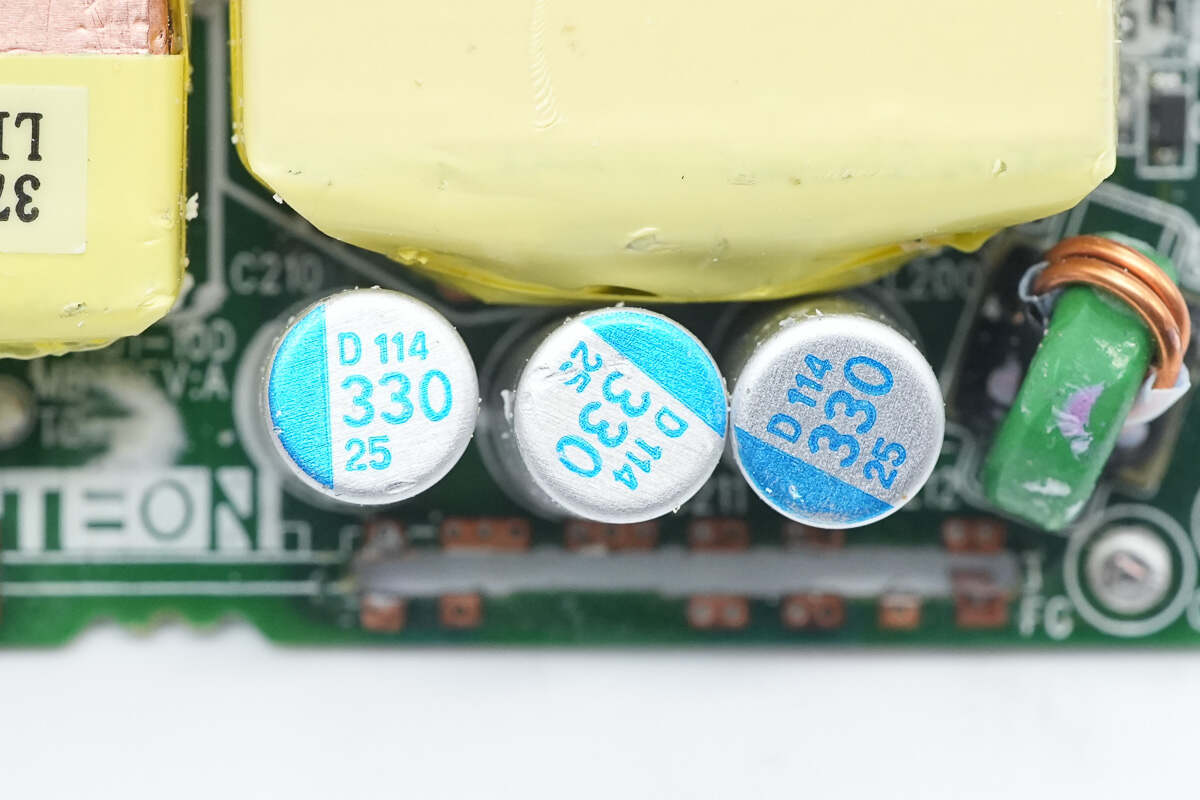

三颗输出滤波电容来自金山，为UPD系列导电聚合物固态电容，规格为25V330μF。

滤波电感特写。

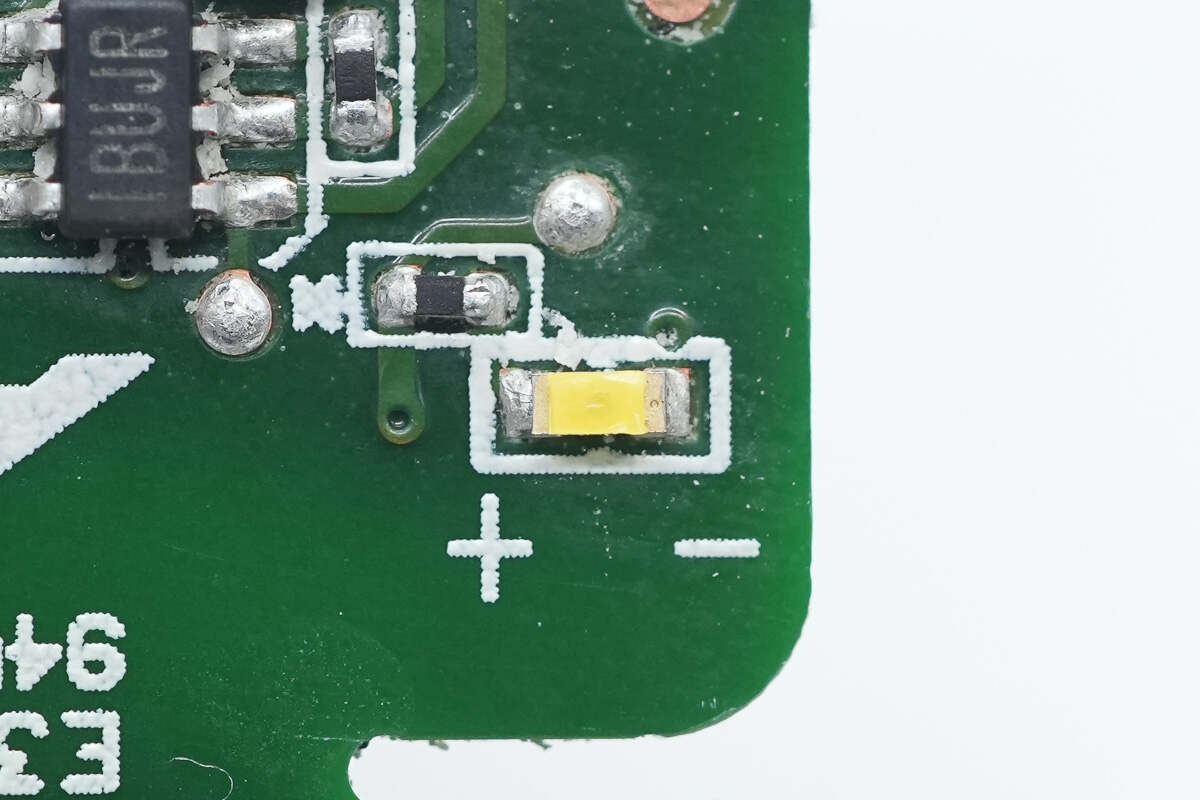

LED指示灯特写。

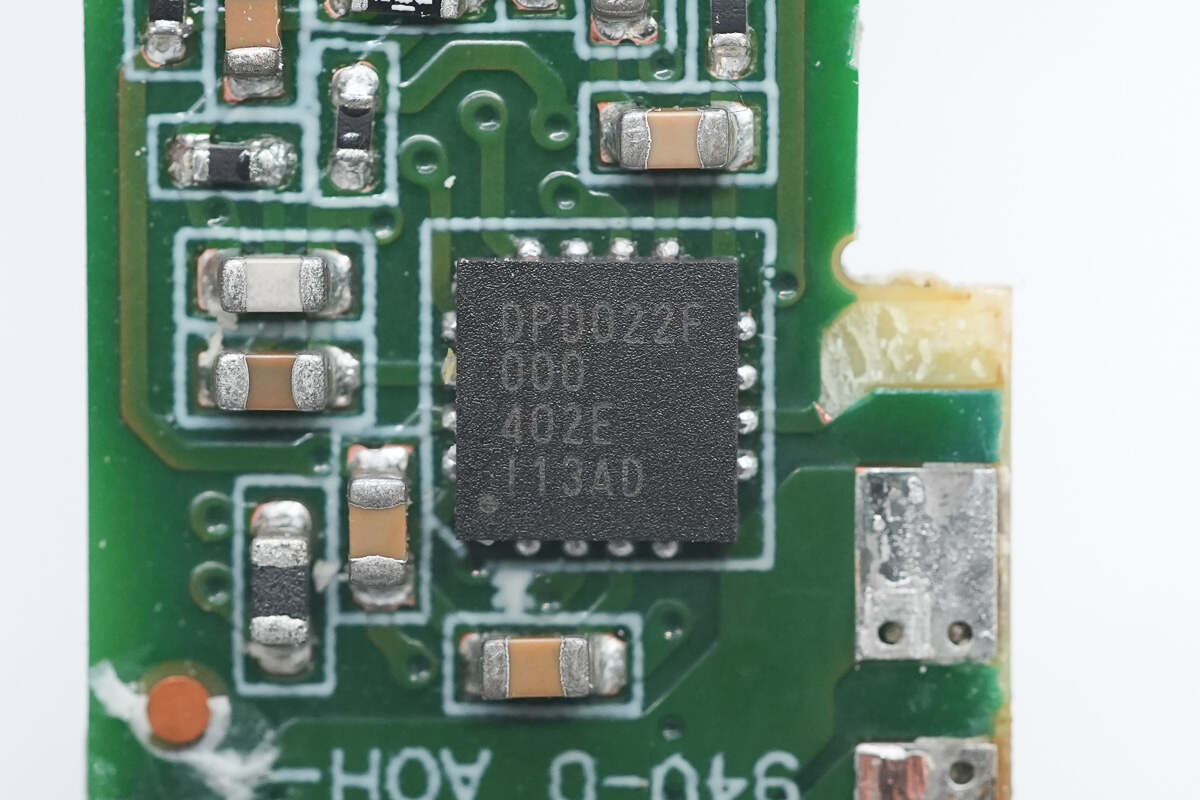

输出协议芯片丝印DPD022F，为定制型号。

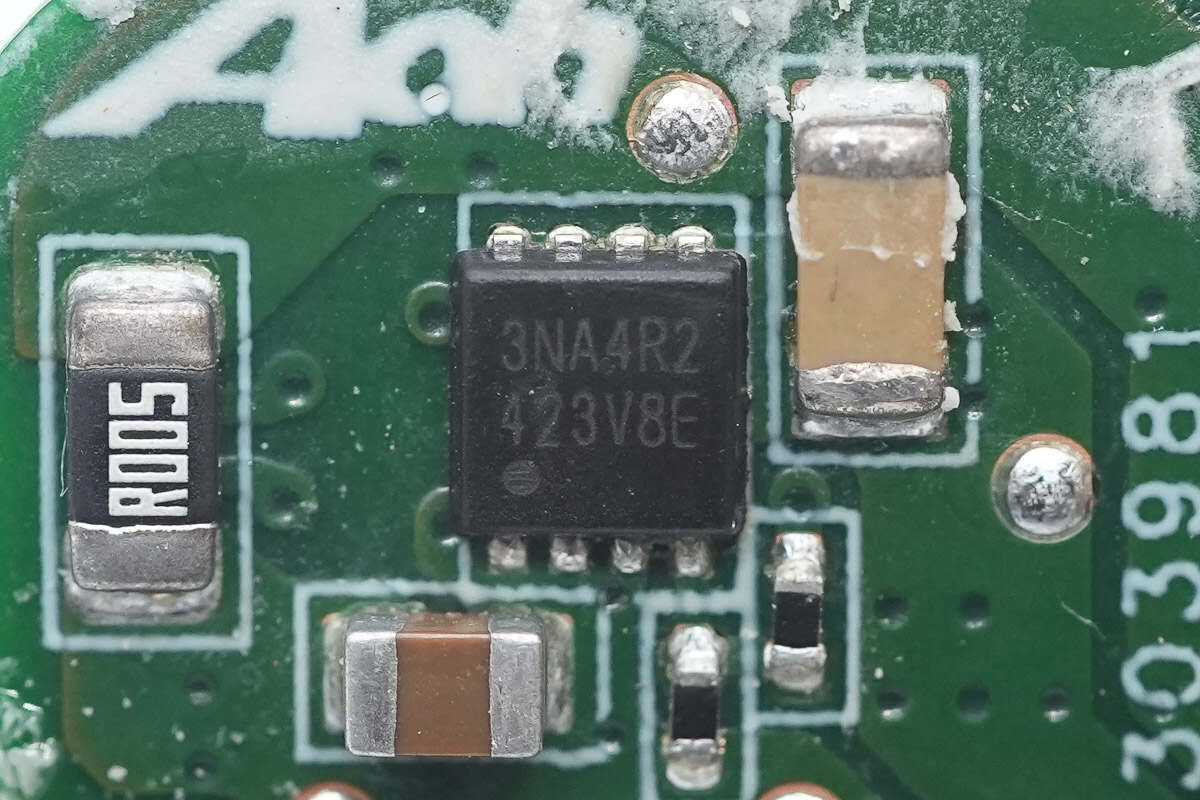

输出VBUS开关管来自富鼎先进，型号为AP3NA4R2YT，是一颗耐压30V的NMOS管，导阻4.2mΩ，采用PMPAK3*3封装。

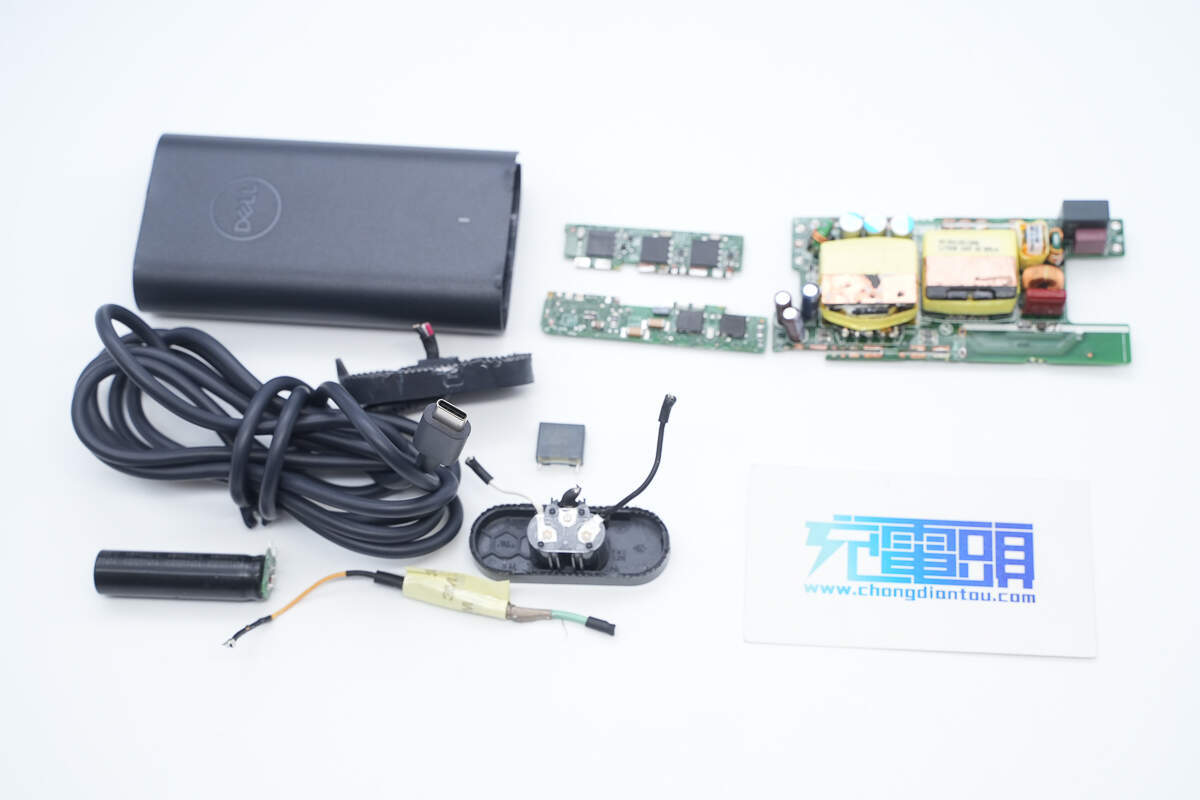

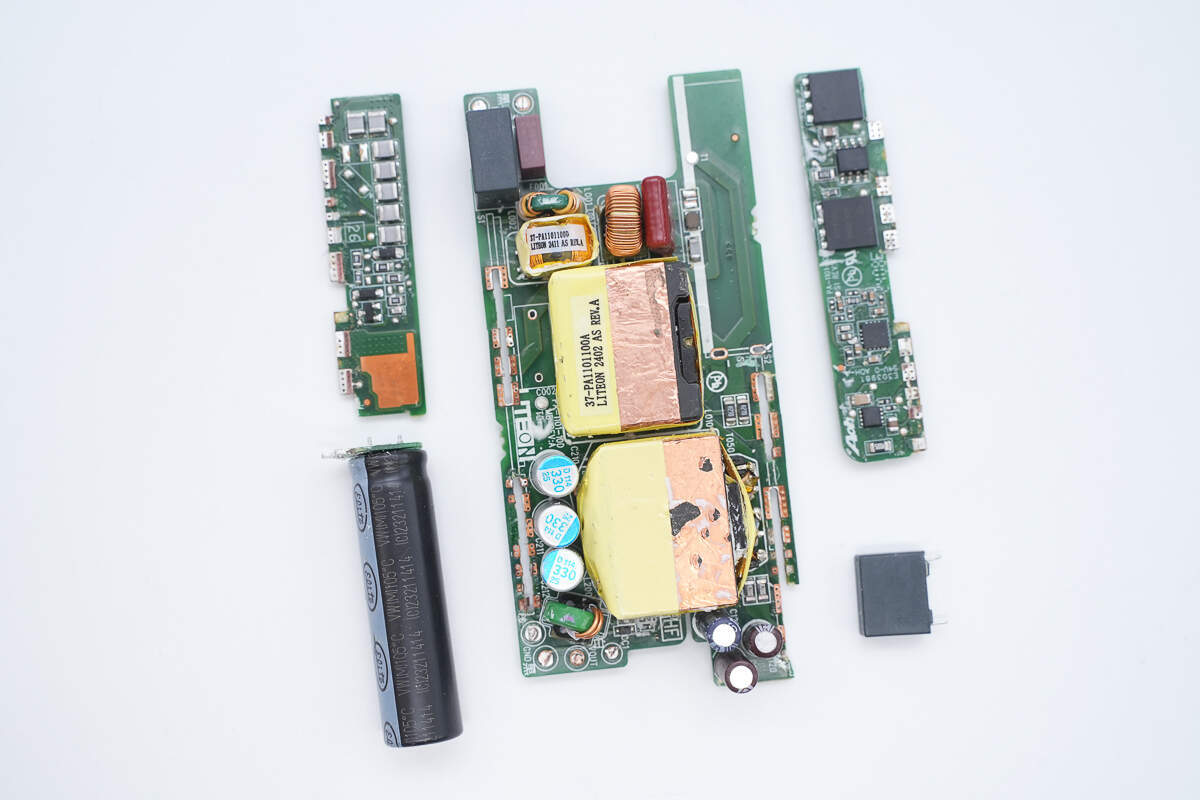

全部拆解完毕，来张全家福。

充电头网拆解总结

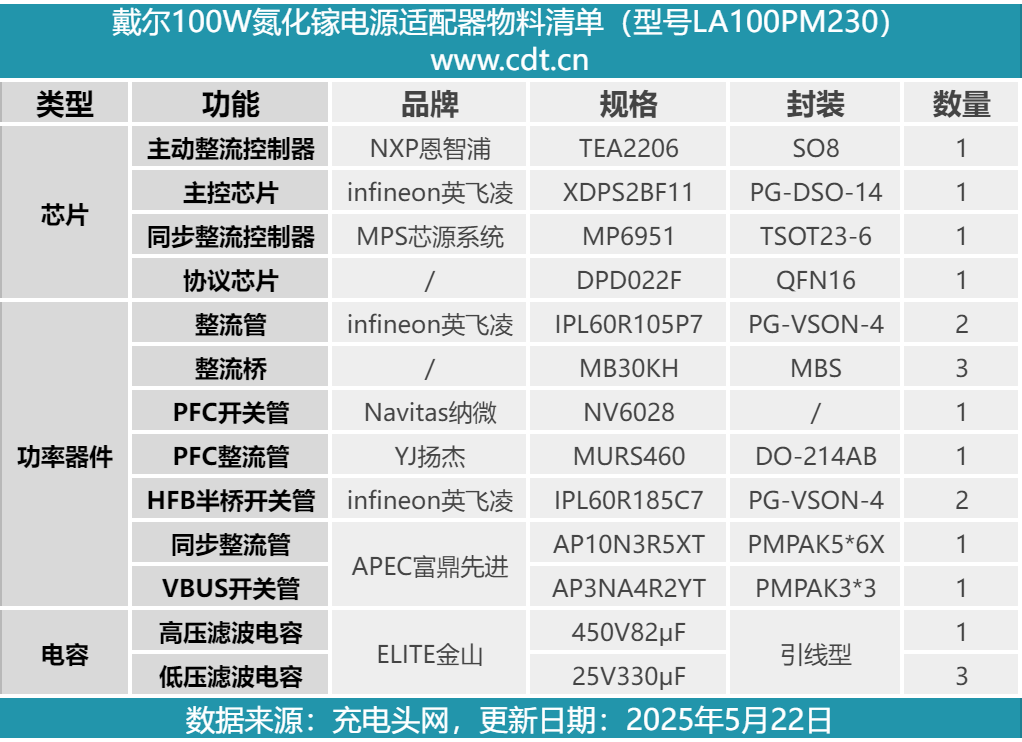

最后附上戴尔100W氮化镓电源适配器的核心器件清单，方便大家查阅。

戴尔100W氮化镓电源适配器延续家族式外观设计，相比功率不及130W款，但需要的电源机身也小了不少。电源适配器支持100-240V宽电压输入以及通过全球绝大多数国家地区的安规认证，搭配可灵活拆卸更换的电源线，实用性很好。

充电头网通过拆解了解到，适配器同样采用恩智浦TEA2206搭配英飞凌IPL60R105P7 MOS管进行主动整流提升效率。此外也是采用英飞凌XDPS2BF11定制主控以及MPS MP6951T同步整流控制器的相同电源方案。

此外采用了纳微NV6028 PFC开关管、英飞凌IPL60R185C7 HFB半桥开关管以及富鼎先进同步整流管，定制协议芯片控制输出。滤波电容来自金山，模块打胶以及覆盖铜、铝散热片等，用料做工相当扎实可靠。
