核心定位专为石油钢制长输管道、站场埋地管道设计，集成智能电位 / 电流采集、远程传输、太阳能续航功能，是阴极保护系统的核心监测节点，可精准采集管道保护电位（-0.85V~-1.20V CSE）、保护电流、杂散电流，适配牺牲阳极与强制电流两种阴保系统，支撑野外无人值守与合规化运维。

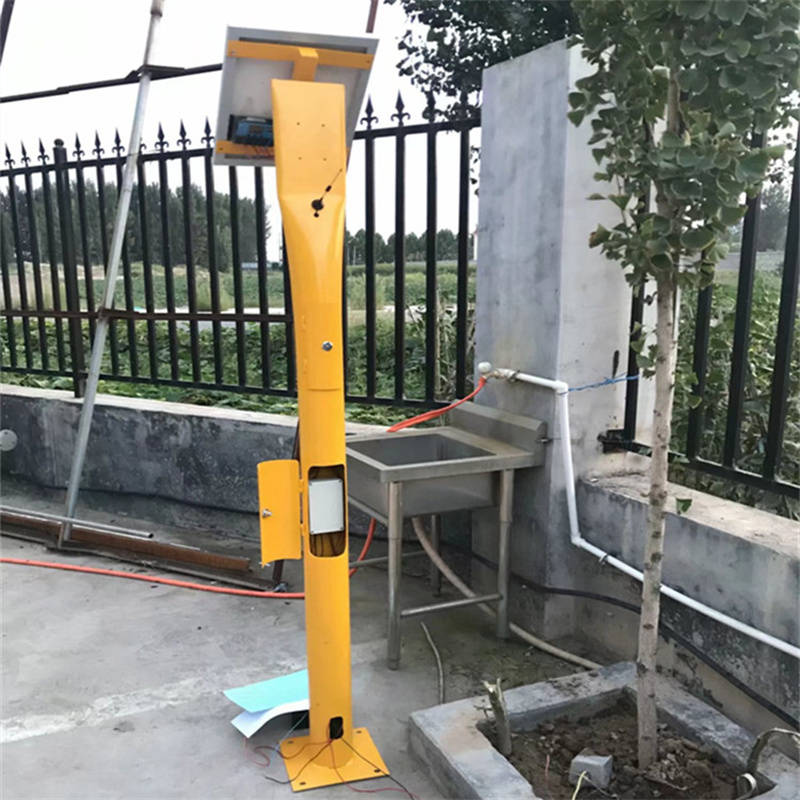

规格与结构桩体采用 Φ108mm×4mm×3000mm 规格，材质可选 Q235B 碳钢（环氧煤沥青三层防腐，干膜厚度≥250μm）、304 不锈钢（钝化处理）或玻璃钢（绝缘电阻＞100MΩ）；埋深约 800mm，地面段约 2200mm，底部焊接防滑钢板并浇筑混凝土基座防沉降；内置 6-8 路防氧化铜质接线端子，区分管道线、参比电极线、阳极线、极化试片线，端子接触电阻≤0.01Ω，预留 ER 腐蚀速率探头接口。

智能电位采集仪核心配置搭载 24 位高精度 ADC 芯片，电位测量量程 ±5V DC，误差≤±5mV，分辨率 0.001V；电流量程 ±20mA，精度≤±1% 满量程，支持通电 / 断电 / 自然电位、阴极保护电流同步采集，断电电位最小采集间隔 30ms，可动态补偿 IR 降；集成 4G/NB-IoT 通信模块与 GPS 定位，数据实时上传云平台，本地存储≥10 万条数据，断网自动缓存、复网补传；供电采用 10-20W 太阳能板 + 24-50Ah 锂电池，无日照续航≥120 天，具备过充过放保护。

功能亮点支持定时采集（间隔 1-24h 可调）与远程召测，内置阈值预警功能，电位或电流超出达标范围时，通过 APP / 短信推送多级告警；可联动恒电位仪实现远程断电测试，无需现场操作；内置防雷模块，防护等级 IP68，耐受 - 40℃~+85℃极端温差，适配沙漠、戈壁、沿海等复杂环境。

安装与布设要求与石油管道间距 0.8-1.2m，避开强电磁干扰区；参比电极埋于管道侧下方 30-50cm 同土壤层，周围回填细土压实；太阳能板朝南 45° 安装，确保光照效率；长输管道每 1-3km 布设 1 台，管道穿跨越、阀室、绝缘接头、腐蚀高发区加密设置；线缆采用屏蔽铠装线，屏蔽层单端接地，接头做防水密封处理。

运维要点每季度现场巡检 1 次，清理桩体周围杂物，检查接线端子氧化与密封情况；每年校准 1 次采集仪精度，确保数据准确；通过云平台生成电位 - 电流趋势曲线，结合极化试片保护度（≥85% 达标），评估涂层完整性与阳极效率，指导恒电位仪参数调整或阳极补加。
