在电子制造领域，PCB和PCBA是两个高频出现的术语，不少刚接触行业的人容易将二者混淆，甚至直接画上等号。但实际上，这两者是电子元器件从“载体”到“功能件”的关键衔接，一字之差，形态、功能、用途却天差地别。今天我们就用通俗的方式，拆解二者的核心区别，帮你快速理清逻辑。

一、本质区别：“空架子”与“成品房”的差异

最简单的理解的是，PCB是“裸板”，PCBA是“装好零件的成品板”，前者是后者的基础，后者是前者的终极形态之一。

PCB（印刷电路板），全称Printed Circuit Board，本质是一块没有任何电子元器件的绝缘基板。它就像一座建好的“空房子”，基板（通常是FR-4玻纤板）是墙体，表面蚀刻的铜箔线路是预设的“水电管道”，焊盘、过孔则是预留的“零件安装位”。单独的PCB不具备任何电气功能，只能作为电子元器件的固定和连接载体，是电子制造的核心原材料。

PCBA（印刷电路板组件），全称Printed Circuit Board Assembly，是在PCB裸板的基础上，通过SMT贴片、DIP插件、焊接、测试等一系列工序，将芯片、电阻、电容、连接器等电子元器件组装完成后的成品板。如果说PCB是“空房子”，那PCBA就是“装修完毕、可直接入住的成品房”，具备完整的电气功能，是手机、电脑、智能家居、工业设备等电子产品的核心部件。

一句话总结：PCBA = PCB + 电子元器件 + 组装焊接工艺，二者是电子制造流程中“前后衔接、从无功能到有功能”的两个关键环节。

二、三大核心维度，全面区分两者

1. 形态与外观：平整裸板vs布满元件

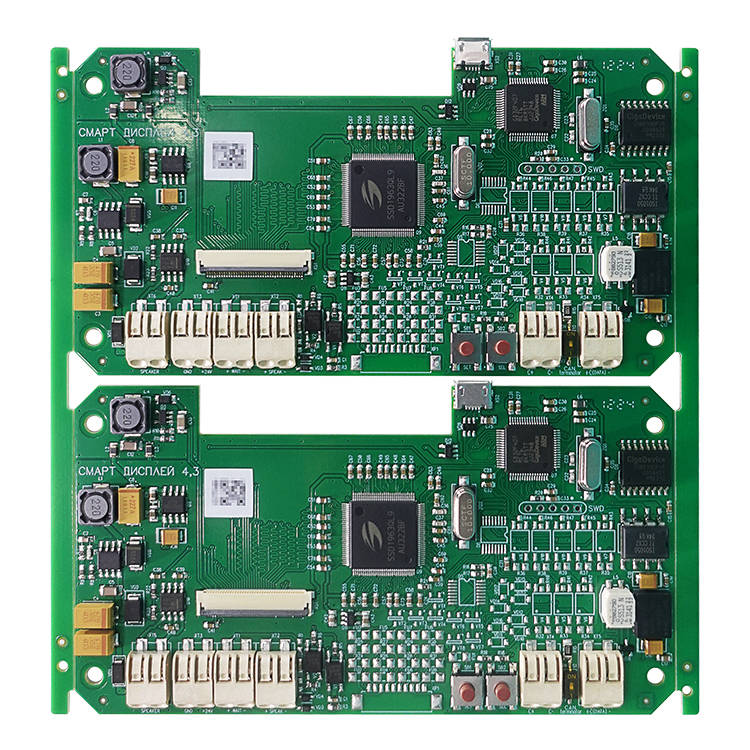

PCB的外观十分简洁，表面只有铜箔线路、阻焊层（常见绿色，也有黑色、蓝色）和丝印标识（元件位号、LOGO），整体平整无凸起，触感光滑，肉眼看不到任何电子零件。而PCBA的外观则复杂得多，表面布满了大小不一的元器件——小到米粒般的电阻、电容，大到芯片、连接器、变压器，形态错落有致，拿起就能直观感受到“具备功能的电子部件”属性。

2. 生产流程：基材加工vs元器件组装

PCB的生产核心是“制作导电线路”，流程围绕基材加工展开：从基材裁切、钻孔、沉铜镀铜，到图形转移、蚀刻去除多余铜箔，再到阻焊印刷、丝印字符、表面处理（喷锡、沉金等），最终产出合格的裸板，全程不涉及任何元器件的装配。

PCBA的生产则是“在PCB上组装元器件”，流程以PCB为基础展开：先采购合格的PCB裸板和电子元器件，经过来料检测后，通过SMT贴片贴装小型元件、回流焊固定，再通过DIP插件安装大型元件、波峰焊焊接，最后经过清洗、功能测试、返修，产出具备指定功能的成品板，全程核心是“将零件精准固定并实现电气连接”。

3. 用途与价值：原材料vs核心功能件

PCB作为原材料，单独存在时无任何实用价值，只能供给PCBA工厂、电子组装厂使用，是电子制造的“基础载体”。而PCBA是电子产品的“功能核心”，直接决定了设备的性能——手机的主板、电脑的显卡、空调的控制板、工业机器人的驱动板，本质上都是PCBA，一旦装配到终端设备中，就能直接实现对应的电气功能，是连接原材料与成品电子产品的关键纽带。

三、行业应用场景：避免踩坑的实用区分

在实际采购、生产沟通中，分清PCB和PCBA能有效避免误解。比如采购时，若需求是“只需要带线路的基板”，则采购PCB；若需求是“能直接装到设备里用的成品控制板”，则采购PCBA。在生产管控中，PCB工厂专注于线路制作的精度和稳定性，核心控制线路导通性、短路、尺寸精度等指标；PCBA工厂则聚焦于元器件贴装精度、焊接质量和功能完整性，确保成品能满足终端设备的使用要求。

无论是电子行业从业者，还是对电子产品制造感兴趣的人，分清PCB和PCBA都是基础认知。二者相辅相成，PCB是“骨架”，元器件是“血肉”，PCBA则是“有生命力的功能体”，共同支撑起各类电子产品的正常运行。
