DB-866 传感器智能检测实训装置

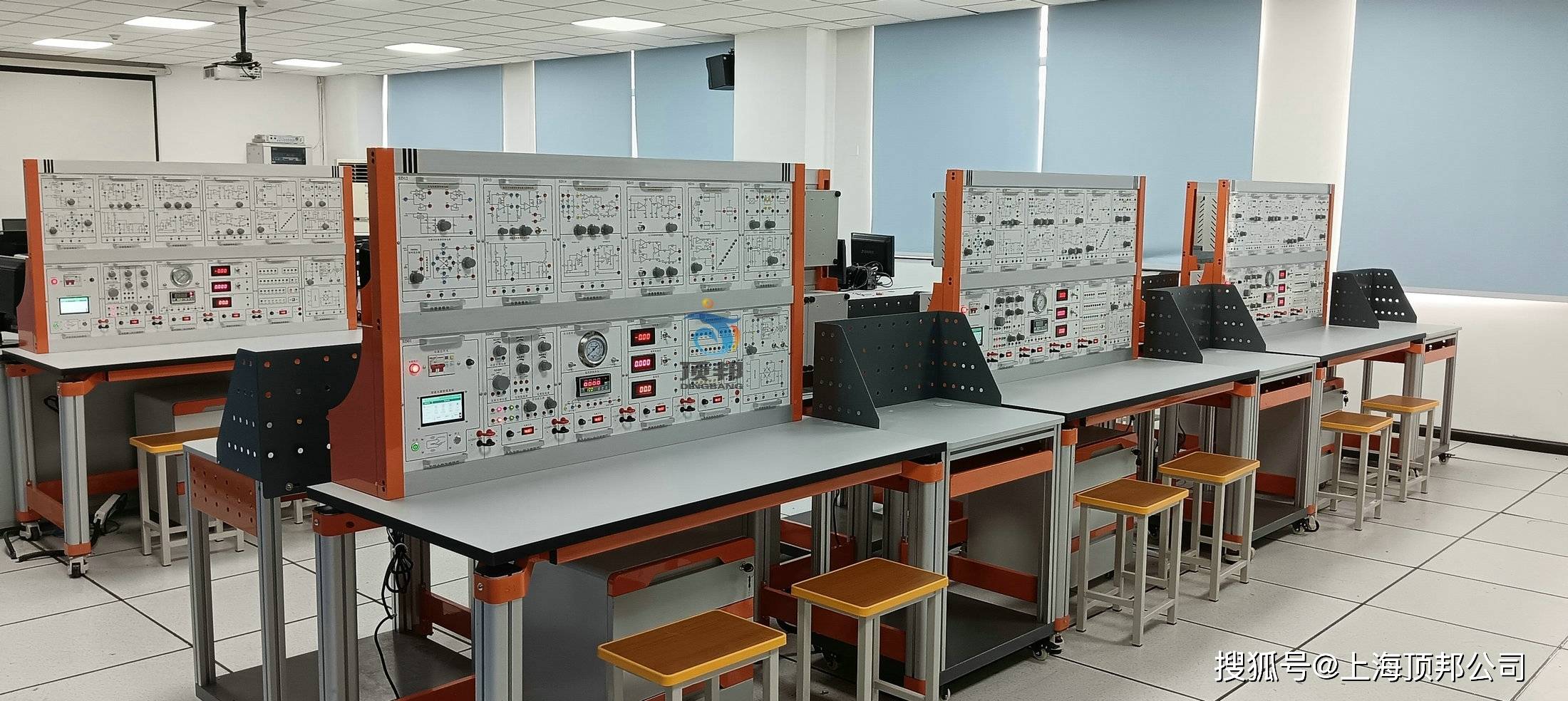

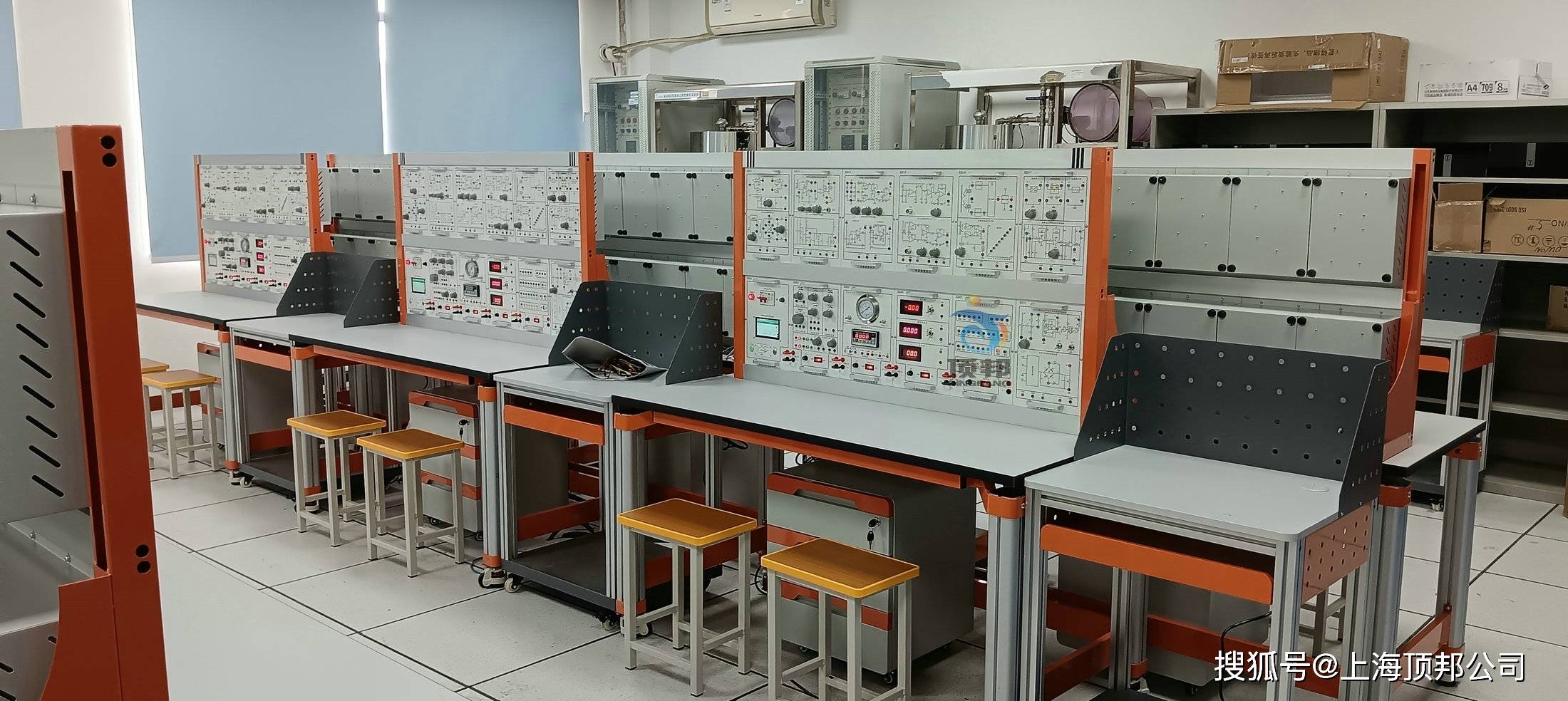

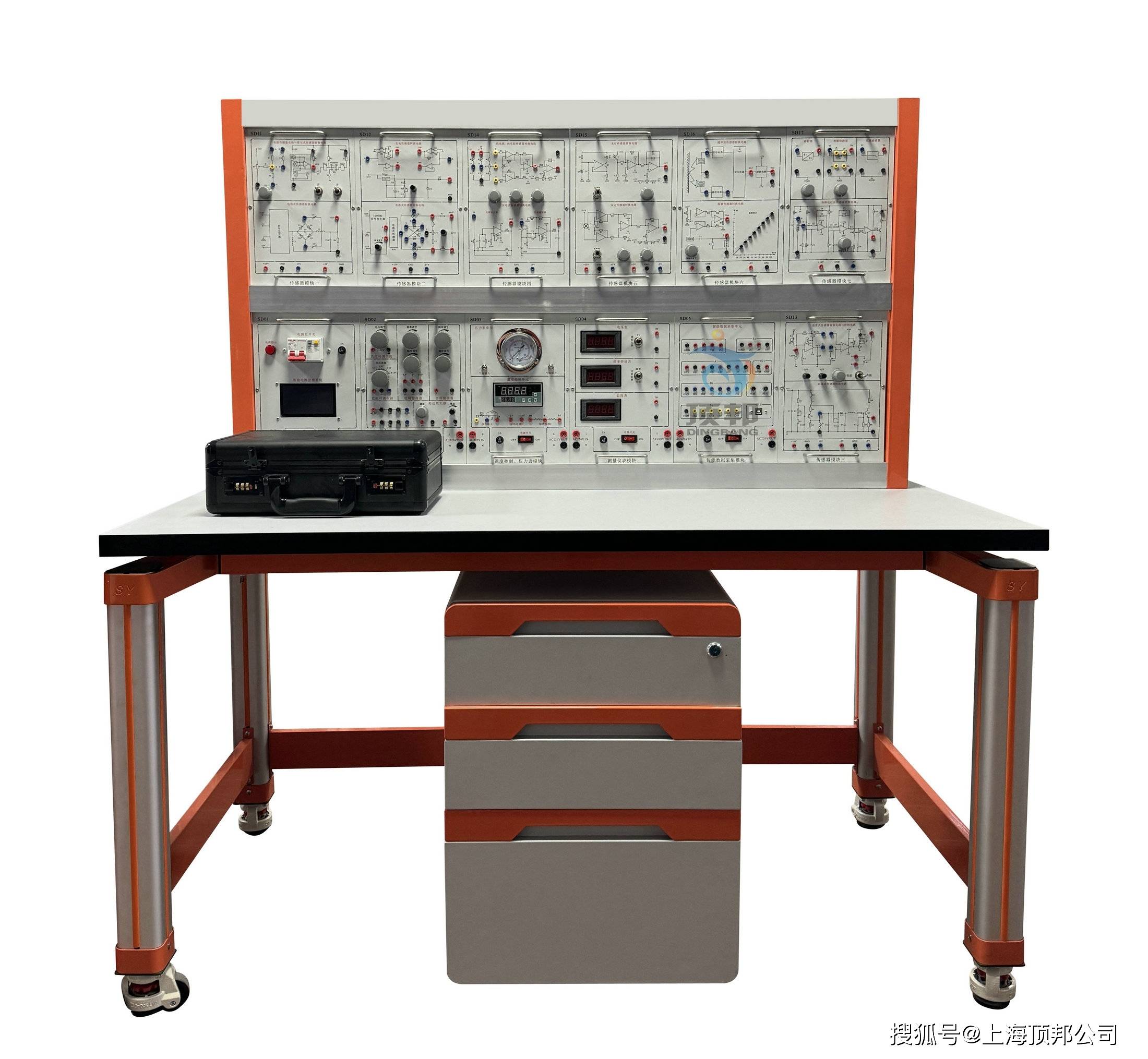

（参考图）

一、产品概述

传感器智能检测实训装置是在本公司多年生产传感器技术教学实训装置的基础上，为适应不同类别，不同层次的专业需要，推出的模块化的新产品。

传感器智能检测实训装置主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实训需要。（电脑自备）

二、特点：

1、转换电路板采用模块化结构，根据需要选择不同模块，也便于根据教学大纲变动增加新的实训模块。

2、传感器和转化电路模块正面印有电路原理图。这种直观性有助于学生增加感性认识、提高实训效果。

3、一个模块对应一类传感器，实训接线方便，电源具有自动保护功能。

4、传感器采用进口透明有机玻璃制作，比较直观。

三、技术参数

1.整机尺寸：1400*700*1480mm+电脑桌560*700*1150mm

2.整机容量：≤1.0KVA；

3.适用电源：220VAC±10%（50Hz）

四、产品组成

传感器智能检测实训装置由实训桌、实训台架、存储柜、实训挂箱组件、传感器组件等组成。具体参数如下：

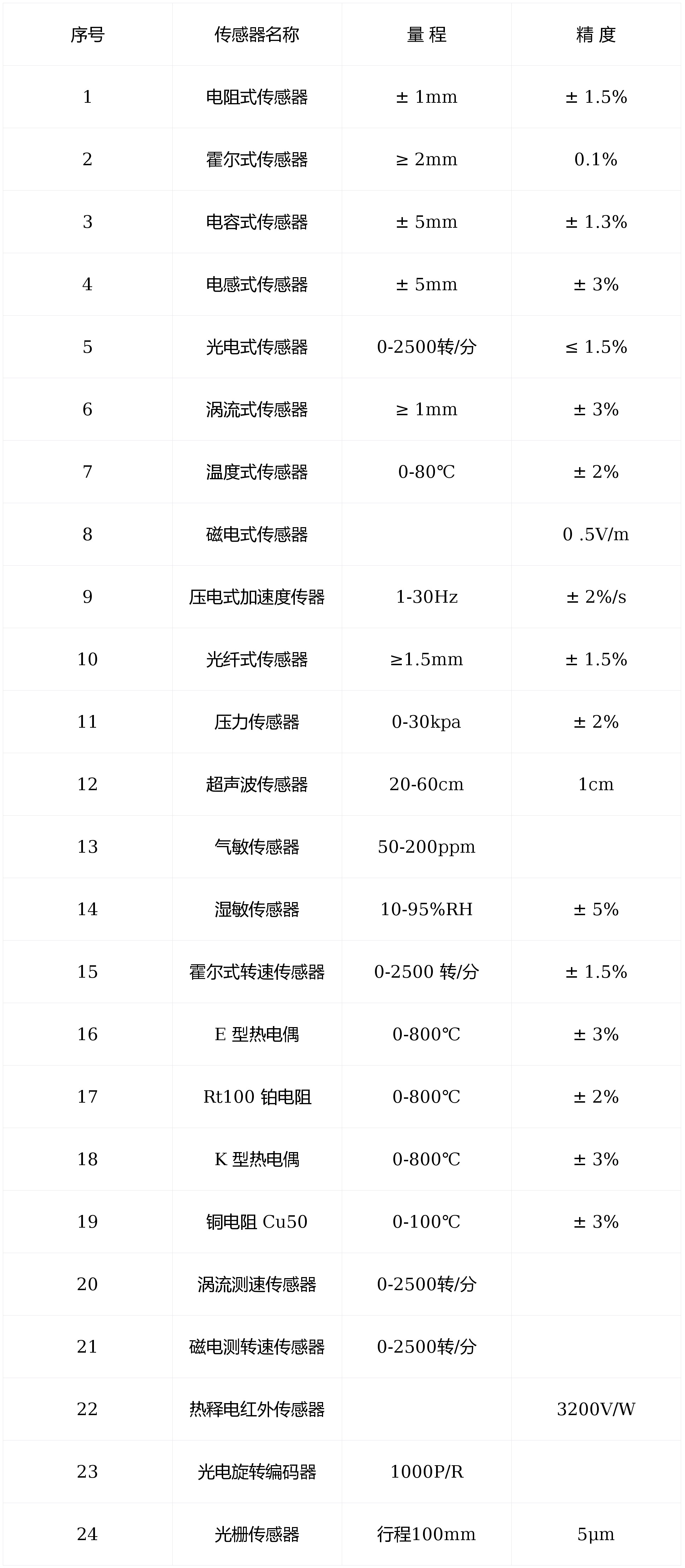

传感器实训组件清单

★五、配套教学资源（共1套，购5台以下无此项配置）：

★（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）:

1、本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！

2、课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。

3、为了教学的统一性要求在线教育平台与实训装置是同一个生产商！

4、在线教育开放平台资源库

★1、《模拟电子技术》课程要包括：1 .常用半导体器件（1.1 半导体的基本知识、1.2 二极管、1.3 三极管、1.4半导体器件的识别与检测），2. 直流稳压电源（2.1 整流电路、2.2 滤波电路、2.3 稳压电路），3. 基本放大电路（3.1 放大电路的基本知识、3.2 基本共射极放大电路、3.3 分压式偏置共射放大电路3.4 共集电极放大电路），4. 功率放大电路（互补对称功率放大电路），5 .差动放大电路与集成运算放大器，6. 放大电路中的反馈（6.1 反馈的基本概念、6.2 负反馈对放大电路性能的影响），7 .集成运算放大器的应用（7.1 集成运放的应用基础、7.2 集成运放的线性应用），8. 正弦波振荡器（8.1 正弦波振荡电路概述、8.2 RC 正弦波振荡电路）。

★2、《数字电子技术》课程要包括：1.章数字电路基础（逻辑函数的卡诺图化简法） ，2.逻辑门（集成逻辑门电路），3.电路集成触发器 （3.1 主从触发器3.2边沿触发器3.3 CMOS 集成触发器），4.时序逻电路（4.1时序逻辑电路的分析、4.2时序逻辑电路的分析），5.脉冲波形的产生与整形电路（5.1多谐振荡器、5.2施密特触发器、5.3.555 定时器及其应用）

★3、《电子产品设计制作》课程要包括：项目一 智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示），项目二 电子秤（称重传感器工作原理、电子秤效果演示），项目三 电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）

★4、《嵌入式技术应用》课程要包括：

教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器），

教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置），

教学项目 3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）

教学项目 4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）

教学项目 5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）

教学项目 6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用）

教学项目 7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数）

传感器3D仿真软件

内容包含超声波传感器、热释电传感器、应变片传感器、气敏传感器、差动变压器、电涡流传感器、热电偶传感器、PT100传感器8种典型的传感器，每种传感器包含传感器简介、传感器的组合结构、传感器的工作原理、传感器的实验案例4部分，采用3D展示和语音同步解说相结合的模式。

六、实训项目

实训一：电阻式传感器的半桥性能实训

实训二：电阻式传感器的全桥性能实训

实训三：半桥、全桥性能实训

㊣实训四：电阻式传感器的震动实训

㊣实训五：电阻式传感器的电子秤实训

实训六：变面积式电容传感器特性实训

实训七：差动式电容传感器特性实训

㊣实训八：电容传感器的震动实训

㊣实训九：电容传感器的电子秤实训

实训十：差动变压器的特性实训

实训十一：自感式差动变压器的特性实训

㊣实训十二：差动变压器的震动实训

㊣实训十三：差动变压器的电子秤实训

实训十四：光电式传感器的转速测量实训

实训十五：光电式传感器的旋转方向测量实训

实训十六：接近式霍尔传感器实训

实训十七：霍尔传感器的转速测量实训

实训十八：涡流传感器的位移特性实训

实训十九：被测体材质对涡流传感器特性的影响实训

㊣实训二十：涡流式传感器的震动实训

㊣实训二十一：涡流式传感器的电子工业秤实训

实训二十二：涡流式传感器的转速测量实训

实训二十三：温度传感器及温度控制实训（AD590）

实训二十四：K型热电偶的温度控制实训

实训二十五：E型热度电偶的温度控制实训

实训二十六：铂电阻的温度控制实训

实训二十七：铜电阻的温度控制实训

实训二十八：磁电式传感器的特性实训

实训二十九：磁电式传感器转速测量实训

㊣实训三十：磁电式传感器的应用实训

实训三十一：压电加速度式传感器的特性实训

实训三十二：光纤传感器的位移特性实训

实训三十三：光纤传感器的振动实训

实训三十四：光纤传感器的转速测量实训

实训三十五：压阻式转压力传感器的特性实训

㊣实训三十六：压阻式传感器的差压测量

实训三十七：超声波传感器的位移特性实训

㊣实训三十八：超声波传感器的应用实训

实训三十九：气敏传感器的原理实训

实训四十：湿度式传感器的原理实训

实训四十一：热释电红外传感器实训B型

实训四十二：移相器实训B型

实训四十三：相敏检波器实训B型

实训四十四：光电编码器测速实训

实训四十五：光栅尺测距实训

备注：带㊣ 号实训为思考实训
