电源纹波测试可以精准捕获直流电源输出中的交流纹波分量，从而直观地评估电源模块的稳定性和噪声抑制能力。而ATE测试系统以自动化、高精度等特性在电源模块、半导体、汽车电子等测试场景中应用广泛。本文将主要介绍在ATE电源测试系统中如何完成电源纹波的测试。

电源纹波测试

在测试之前，我们首先需要明确电源纹波的测试逻辑，ATE 测试系统通过信号采集、分析判定的自动化流程，实现纹波的高精度、重复性测试。

1.从电源输出端提取纹波信号，通过专用探头和屏蔽链路避免干扰；

2.由 ATE 测试系统的采集模块量化纹波指标（Vpp）；

3.与预设阈值对比，自动判定“合格 / 不合格”，并生成测试报告。

纹波测试项目搭建

根据测试逻辑，我们在ATE 电源测试系统测试电源纹波的流程如下：

1. 通过可编程电源给被测电源供电，让其正常进入工作状态。使用电子负载在被测电源输出端拉载额定电流；示波器的弹簧接地夹接入被测电源的输出端；将这些设备与装有ATE测试系统的电脑相连。

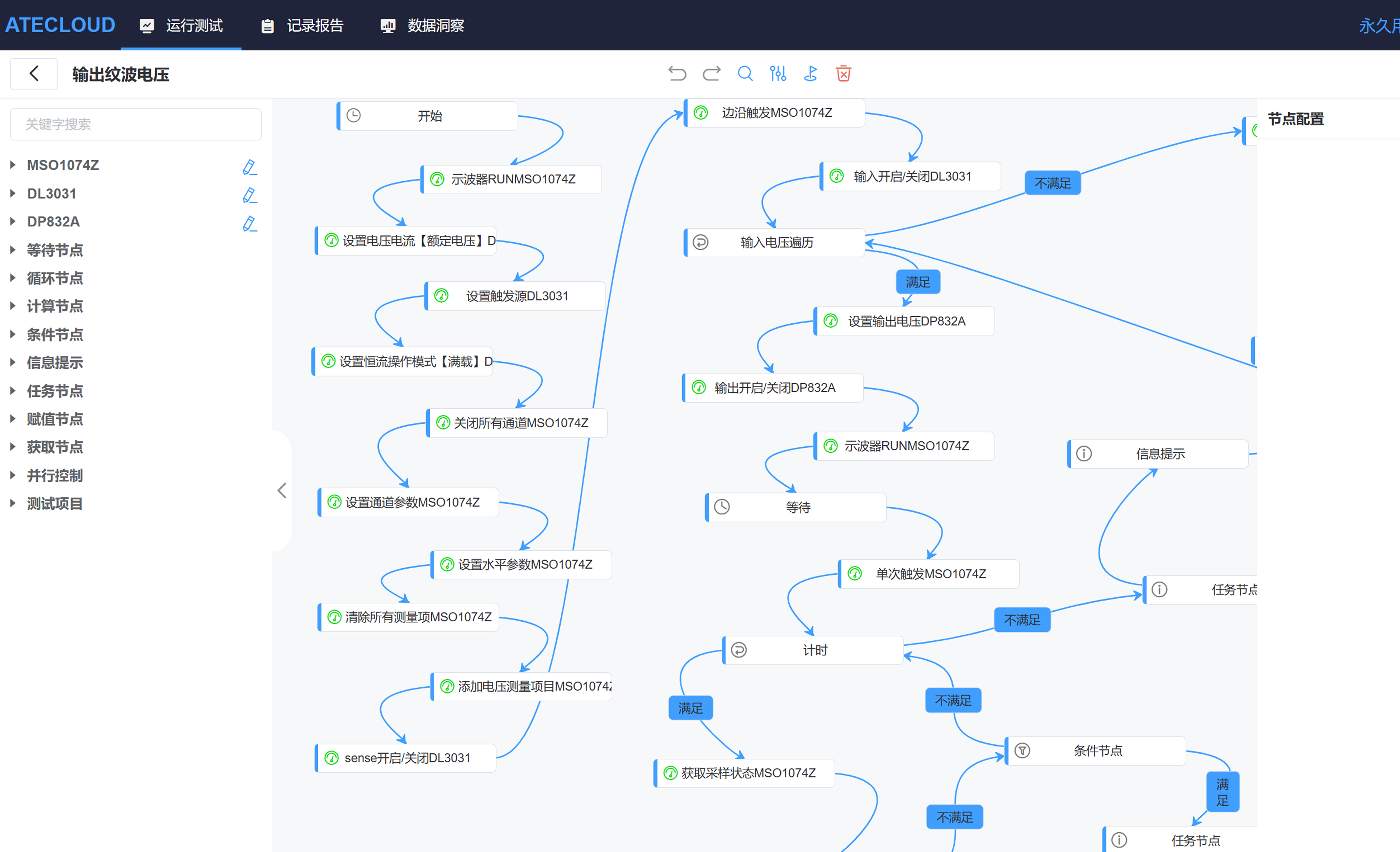

2. 以纳米软件的ATE测试系统ATECLOUD为例，在系统中提前搭建好纹波测试方案，并配置好参数。
3. ATE 系统自动启动 DUT 供电，电子负载加载预设电流；
4. 探头采集电源输出电压信号，通过 ATE 的信号控制设备模块进行自动化测试；系统会控制采集模块按设定采样率连续捕获信号。

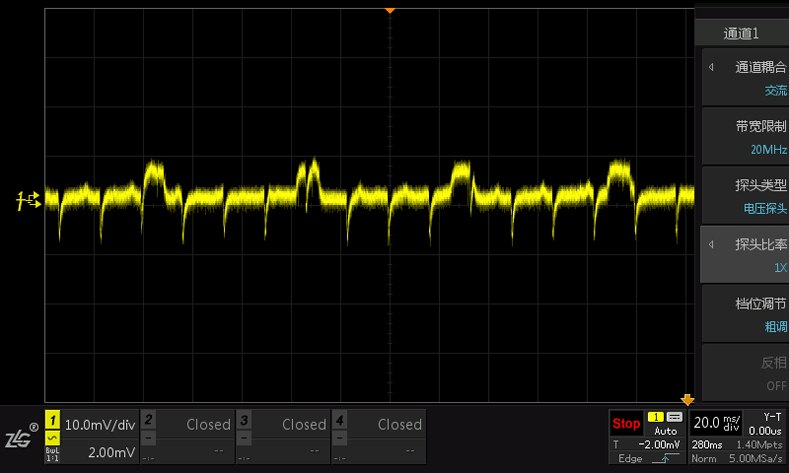

5. ATE测试系统自动计算纹波 Vpp、RMS 值，绘制纹波时域波形和频域频谱。

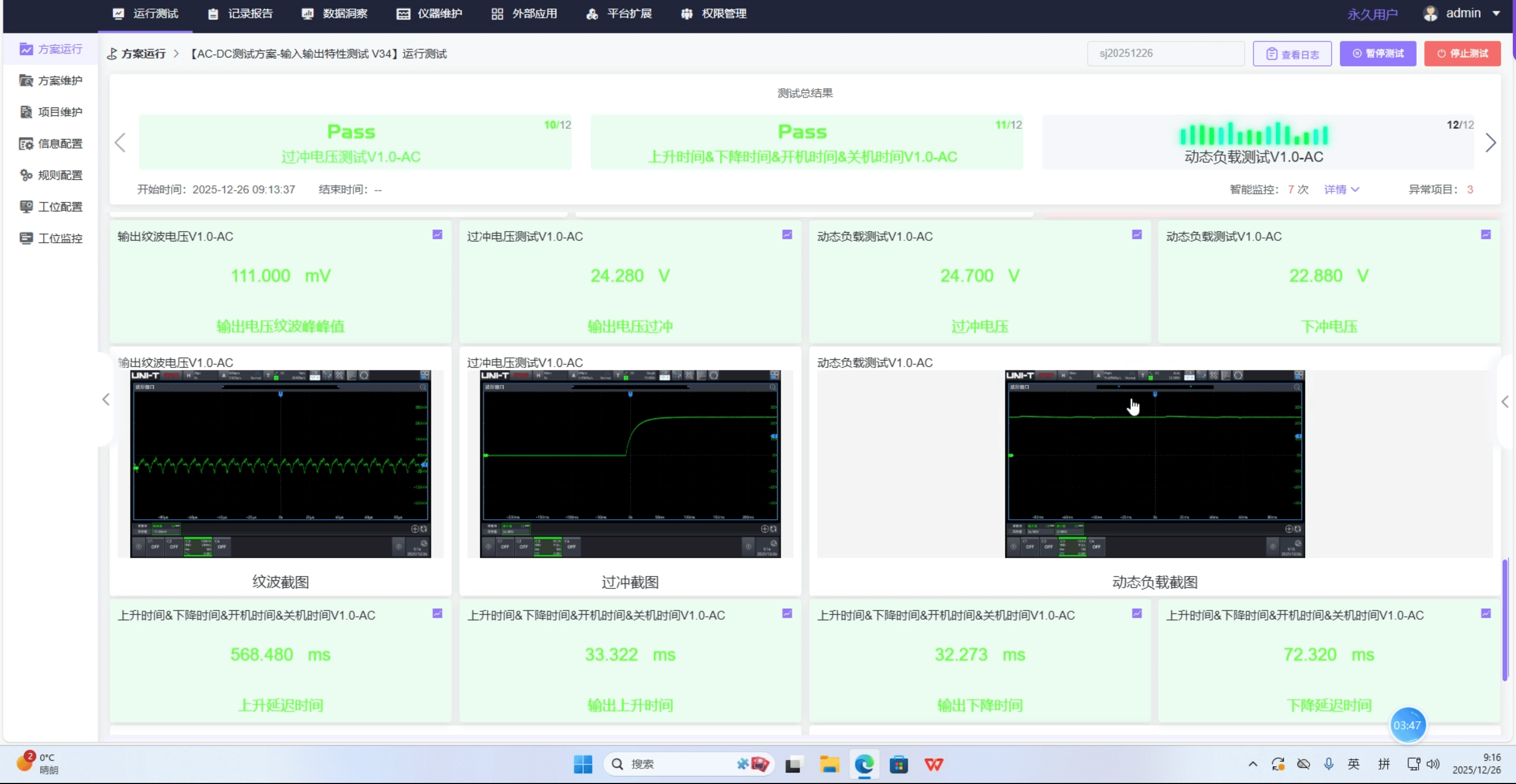

6. ATE系统会自动对比测试结果与预设阈值，输出 “合格 / 不合格” 判定；系统生成测试报告，包含纹波波形图、频谱图、关键指标数据、测试条件等。
