引言
在高压电气设备(如变压器、电缆、开关设备和旋转电机)的整个生命周期中,保证其绝缘系统的完整性至关重要。**局部放电(Partial Discharge, PD)**是绝缘材料中发生的微弱电火花,它被公认为是绝-缘老化和潜在故障的早期关键指标。精确、可靠地测量局部放电,已成为高压设备质量保证、预防性维护和状态评估不可或缺的核心环节。为了统一全球范围内的测量方法,确保测试结果的可比性和可重复性,国际电工委员会(IEC)制定了 IEC 60270 标准,为局部放电测量提供了权威的技术框架和操作指南。
本文将基于对 IEC 60270 标准的深度解读,结合前沿研究成果,为您系统性地梳理局部放电测量的核心概念、关键步骤和最佳实践,帮助您准确理解并高效执行高压设备的PD检测。
核心概念:从“表观电荷”到“感应电荷”
在局部放电测量中,一个核心的物理量是“表观电荷”(Apparent Charge, qa)。它并非放电位置的真实电荷,而是在被测设备(Test Object, TO)端子上可以测量到的电荷量。这个值与放电的严重程度有直接关联,因此成为评估绝缘状态的主要依据。IEC 60270 定义的测量,本质上就是对表观电荷的量化。
近年来,随着研究的深入,学者们提出了“感应电荷”(Induced Charge)的概念,它能更精确地反映缺陷源头的物理过程。尽管术语有所演进,但“表观电荷”因其明确的测量定义和长期的工程实践,至今仍是标准中通用且有效的核心参数。
PD测量的标准电路与关键组件
根据 IEC 60270 标准,一个典型的局部放电测量电路由以下几个关键部分组成,它们协同工作,以捕捉微弱的PD信号。

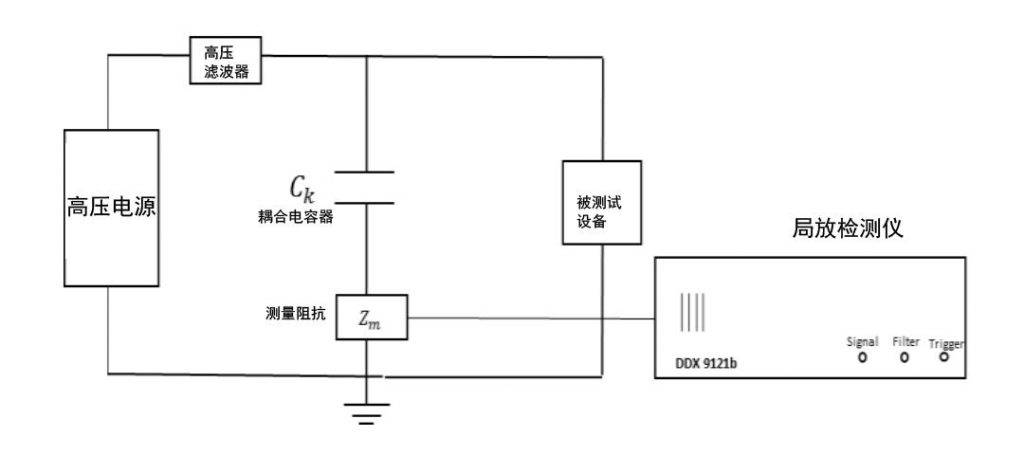

典型的局部放电测量装置示意图
上图清晰地展示了测量系统的基本构成,主要包括:
精准测量的三大关键步骤
要获得可靠的PD测量结果,必须遵循一套严谨的程序。这不仅是连接硬件,更是对信号和噪声的系统性分析过程。
步骤一:检查环境噪声频谱
在进行任何测量之前,首要任务是评估测试环境的电磁噪声背景。噪声是PD测量的天敌,常见的噪声源包括:

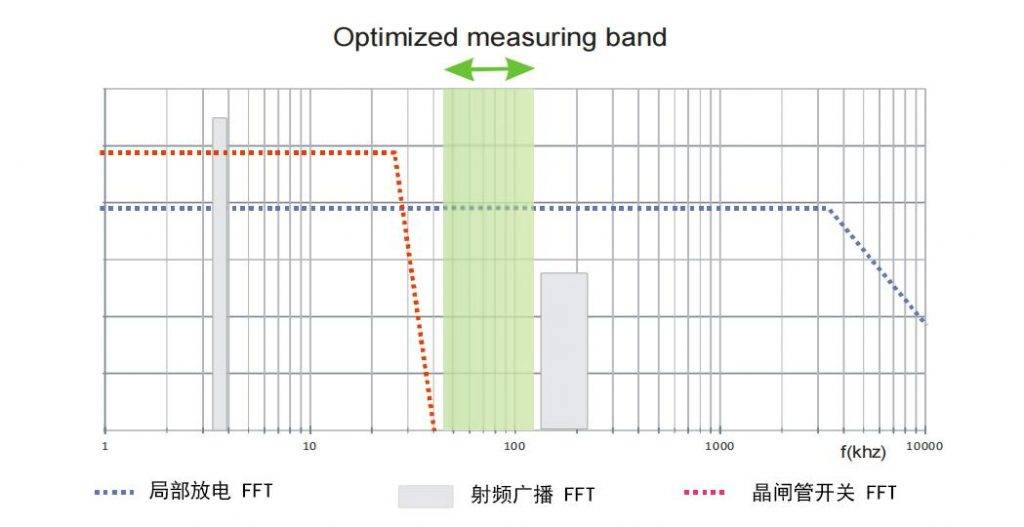

不同信号源(包括局部放电、射频广播和晶闸管开关)的典型频谱特征
通过频谱分析,操作人员可以选择一个“干净”的频率窗口(即“优化测量频段”)进行测量,从而最大限度地避开干扰。
步骤二:执行并验证系统校准
校准是确保测量准确性的基石。该过程通过向被测设备注入一个已知电荷量的校准脉冲来完成,从而建立起PD检测器读数(pC)与实际表观电荷之间的比例关系。一个关键的最佳实践是:校准脉冲必须注入到被测设备的两端,而不是耦合电容上,这样才能最真实地模拟真实PD信号的传播路径。
对于复杂的被测对象,如大型变压器或电机绕组,其内部的电感和杂散电容会形成复杂的RLC网络,对信号传播产生滤波效应。这可能导致校准脉冲的频谱与真实PD脉冲的频谱存在显著差异,从而引入测量误差。因此,在校准后分析真实PD信号的频谱,并根据需要调整测量频段,是保证高精度测量的重要一步。校准脉冲频谱
电力变压器上测得的真实PD脉冲

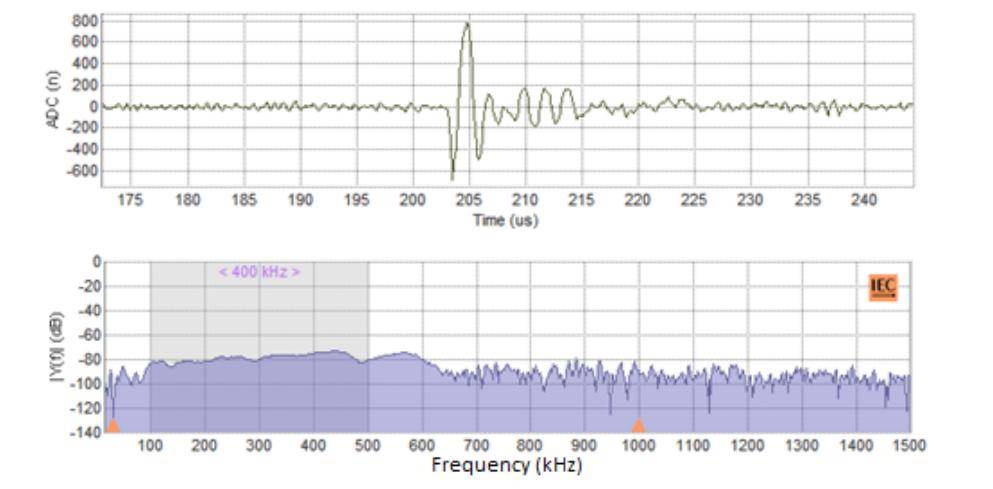

在80kV电压下,电力变压器上测得的真实PD脉冲(上)及其频谱(下),可见其能量主要集中在低频区域
因此,盲目地选择高频段进行测量,不仅可能丢失关键信号,还可能因为忽略了低频段的丰富信息而导致误判。IEC 60270 推荐的频段范围考虑了这一点,但针对特定类型的设备,选择合适的低通截止频率是高级诊断的关键。
结论与建议
遵循 IEC 60270 标准是实现可靠、可重复的局部放电测量的基础。然而,标准本身提供的是一个通用框架,真正的测量专家需要在此基础上,根据被测对象的具体特性和现场环境,进行精细化的调整和优化。
核心建议总结如下:
通过将 IEC 60270 的标准化流程与深刻的物理理解相结合,测试工程师和资产管理人员可以更自信地评估高压设备的绝缘健康状况,从而有效预防代价高昂的意外停机和设备故障,保障电力系统的安全稳定运行。
